Pergola Vera-Sola przyścienna pomiar i dane techniczne

Pergola Vera-Sola Przyścienna Pomiar

S –Szerokość całkowita pergoli (od 150cm do 450m)
W – Wysięg pergoli (od 100cm do 500cm)
H – Wysokość pergoli (maksymalny wymiar słupka: 200cm)

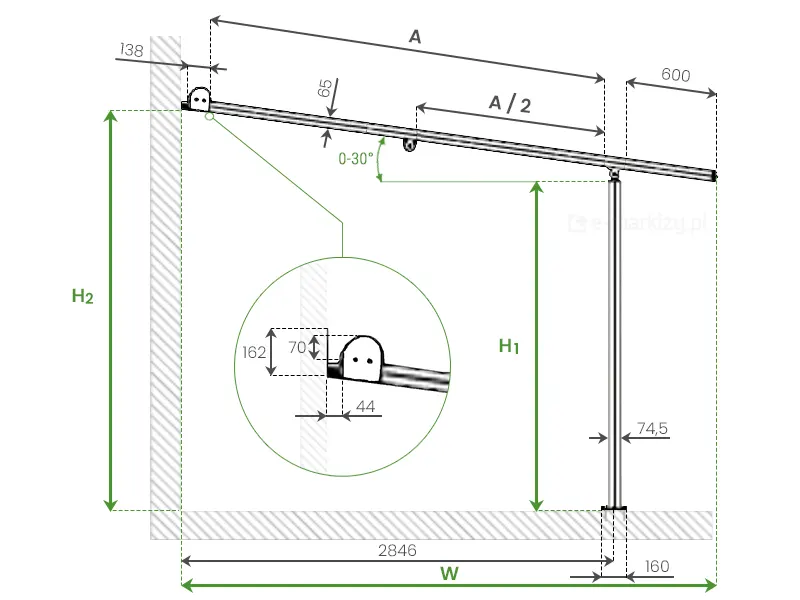

Przekrój boczny prezentuje parametry montażowe pergoli Vera Sola, w tym kąt nachylenia konstrukcji wynoszący od 0 do 30 stopni. Rysunek określa kluczowe wysokości H1 i H2 oraz odległość 138 mm od ściany budynku do początku konstrukcji. W powiększeniu przedstawiono szczegóły mocowania ściennego o wymiarach 162 mm wysokości, 70 mm dla górnego odcinka montażowego oraz 44 mm głębokości. Całościowy wymiar poziomy konstrukcji W wynosi 2846 mm, z uwzględnieniem wysięgu elementu wsporczego 600 mm oraz podstawy słupa o głębokości 160 mm, co definiuje sposób zakotwienia systemu Vera Sola w podłożu i na elewacji.

Rzut boczny – Przekrój pergoli

• szerokość kasety 138mm
• wystający dach poza podpory 600mm
• A – Dach tkaninowy, wymiar od kasety do przednich podpór
• A / 2 – umieszczenie poprzeczki w połowie wymiaru A

Rzut z góry przedstawia schemat montażowy pergoli Vera Sola, obrazujący sposób mocowania konstrukcji do ściany budynku oraz rozmieszczenie wsporników. Na rysunku technologicznym oznaczono całkowitą szerokość systemu symbolem S oraz odległość montażową B, a w powiększeniu wyszczególniono parametry techniczne podpory, gdzie kluczowe wymiary montażowe wynoszą 57 mm w osi oraz 74,5 mm dla głębokości elementu podpierającego. Ilustracja precyzuje sposób połączenia konstrukcji z elewacją oraz rozmieszczenie punktów podparcia, co jest niezbędne do poprawnej instalacji pergoli Vera Sola zgodnie ze specyfikacją techniczną systemu.

Rzut górny – Przekrój pergoli

• Szerokość całkowita S
• B – odległość miejsca montażu od skraju pergoli
• podpora wystająca poza konstrukcję

Pergola Vera Sola ukazana na białym tle. Mocowanie antracytowej konstrukcji po lewej stronie, pod czerwonym poszyciem widoczne belki poprzeczne. Od środkowej belki poprowadzona w prawo zielona linia do umieszczonego w prostokątnej zielonej ramce o zaokrąglonych rogach zbliżenia mocowania poprzeczki. Pod ramką napis "2 poprzeczki (pogrubione słowa) w standardzie (słowo podkreślone zieloną pogrubioną linią) dla wysięgu +300".

1 lub 2 poprzeczki wspierające tkaninę

Pergola posiada 1 lub 2 poprzeczki podtrzymujące dach tkaninowy. Ich ilość uzależniona jest od wysięgu pergoli. Pierwsza umieszczona jest pomiędzy podporami, a druga w połowie dachu.

• wysięg od 100 do 299cm – 1 poprzeczka
• wysięg od 300 do 500cm – 2 poprzeczki

Za dopłatą istnieje możliwość zamontowania większej ilości poprzeczek

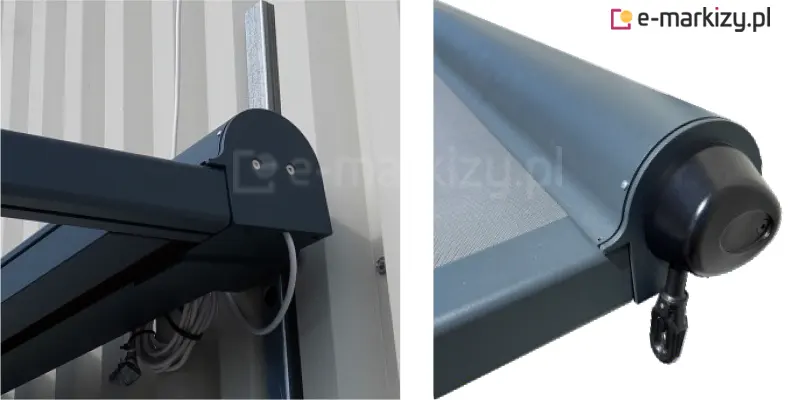

Zdjęcie prezentuje dwa szczegółowe ujęcia techniczne mechanizmu mocowania i wykończenia bocznego lekkiej pergoli tarasowej Vera-Sola w kolorze ciemnego antracytu, w zależności od rodzaju napędu. Na lewym ujęciu widoczny jest solidny uchwyt montażowy przytwierdzony do pionowego, stalowego profilu pomocniczego na tle jasnej elewacji z blachy trapezowej, z widocznym przewodem zasilającym wyprowadzonym z bocznej pokrywy konstrukcji. Prawe ujęcie pokazuje detale wykończenia kasety z półokrągłym profilem maskującym, z którego wysunięta jest szara tkanina poszycia, oraz czarny element wykończeniowy z uchem do korby sterowania ręcznego. Całość prezentuje estetyczne i precyzyjne spasowanie aluminiowych elementów konstrukcyjnych oraz sposób prowadzenia instalacji elektrycznej w systemach zadaszeń tkaninowych.

Warianty silników w kasecie

Standardowo pergola sterowana jest za pomocą mechanizmu korbowego przy kasecie (rysunek po prawej stronie). Za dopłatą pergolę można wyposażyć w kasetę z wbudowanym silnikiem elektrycznym (rysunek po lewej stronie).

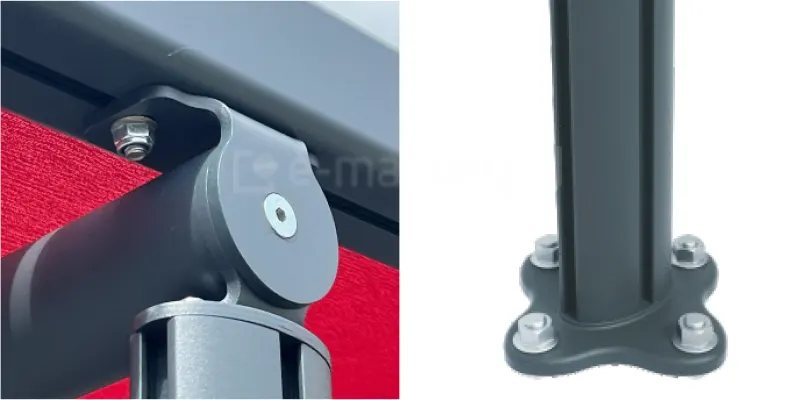

Zbliżenie mocowania słupka pergoli Vera Sola - po lewej do konstrukcji dachu i belki poprzecznej, po prawej do podłoża. Z lewej strony ukazana konstrukcja w kolorze antracytowym z czerwonym poszyciem, a z prawej antracytowa konstrukcja słupka z cynkowanymi śrubami mocującymi do podłoża, na białym tle.

Mocowanie słupka pergoli

Słupek pergoli jest przytwierdzony do podpory zakotwiczonej w podłożu tarasu
Natomiast w górnej części połączony się z uchwytem łączącym go z belka poziomą i konstrukcja dachu.
