Pergola Wolnostojąca SB350 Pomiar i Dane Techniczne

Rzut izometryczny wolnostojącej pergoli tarasowej z serii SB350 firmy Aluprof, prezentujący konstrukcję składającą się z czterech pionowych słupów nośnych oraz płaskiego zadaszenia z ruchomymi lamelami. Całość utrzymana jest w ciemnoszarej kolorystyce, a szkielet wyposażony jest w podstawy montażowe przytwierdzone do podłoża. Na grafice zaznaczono zielonymi liniami wymiarowymi dwa kluczowe parametry techniczne służące do pomiaru urządzenia, gdzie oznaczenie W wskazuje głębokość konstrukcji biegnącą wzdłuż lewego boku, natomiast oznaczenie S wskazuje szerokość frontowej części pergoli. Widok perspektywiczny pozwala dokładnie zidentyfikować punkty pomiarowe dla poprawnej konfiguracji wymiarowej produktu.
Gotowe wymiary pergoli

Pergola Wolnostojąca SB350 Pomiar

S=Szerokość pergoli (350cm)
W=Wysięg (do wyboru 340cm, 385cm, 430cm, 475cm)

Rozstaw lameli wynosi 15cm, aby zapewnić zamkniętemu dachowi wodoszczelność.

Obrys stopy i maskownica odpływu może wystawać poza podpory pergoli.

Pergola Wolnostojąca SB350 Pomiar w widoku od frontu, przedstawiająca precyzyjne wymiary wysokościowe konstrukcji w centymetrach. Grafitowa konstrukcja o prostej, nowoczesnej formie ukazana jest na białym tle z naniesionymi czarnymi i zielonymi liniami wymiarowymi. Po prawej stronie grafiki wskazano wysokość całkowitą HL wynoszącą 275 cm oraz wysokość konstrukcyjną belki H równą 266,5 cm. Po lewej stronie, za pomocą zielonej strzałki, zaznaczono wysokość światła przejścia H1, która wynosi 250 cm. Obraz prezentuje stabilność konstrukcji wspartej na dwóch widocznych słupach z wyraźnie zaznaczonymi stopami montażowymi przy podłożu. Belka górna pergoli tworzy linię poziomą, nad którą widoczny jest delikatny obrys zamkniętych lamel dachu. Grafika ma charakter informacyjny i techniczny, służąc do poprawnej interpretacji skrajnych parametrów pionowych systemu w projektowaniu przestrzeni tarasowej.

Wysokość pergoli

Wysokość w świetle H1=250cm
Wysokość całkowita (wraz z otwartymi lamelami, napędem, mechanizmem obrotu) HL=275cm
Wysokość konstrukcji stałej H=266,5cm

Wysokość podpór pergoli jest niezmienna.

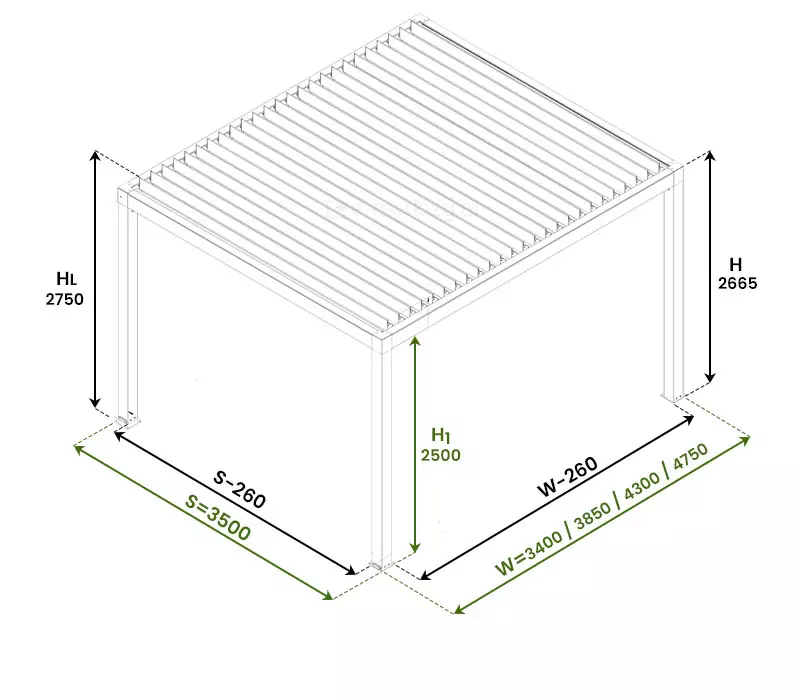

Rysunek techniczny w rzucie izometrycznym przedstawiający schemat wymiarowania wolnostojącej pergoli lamelowej SB350 Selt z naniesionymi parametrami konstrukcyjnymi. Biały schemat liniowy na jasnym tle ukazuje kompletną konstrukcję wspartą na czterech słupach z dachem wykonanym z ruchomych piór aluminiowych. Na grafice precyzyjnie określono wymiary wysokościowe: wysokość całkowitą HL wynoszącą 2750 mm, wysokość konstrukcji pomocniczej H równą 2665 mm oraz wysokość światła przejścia H1 określoną na 2500 mm. Parametry szerokości i wysięgu zostały przedstawione za pomocą zielonych linii pomocniczych ze strzałkami, gdzie szerokość S wynosi 3500 mm (z adnotacją S-260 dla rozstawu osiowego), natomiast wysięg W jest zdefiniowany dla czterech wariantów: 3400 mm, 3850 mm, 4300 mm oraz 4750 mm (z adnotacją W-260). Ilustracja w sposób czytelny prezentuje proporcje modułu dachu lamelowego względem podpór pionowych, stanowiąc instrukcję gabarytową dla projektantów i klientów planujących zabudowę tarasu.

Szczegóły pomiaru pergoli

S=Szerokość pergoli (3500mm)
W=Wysięg (do wyboru 3400mm, 3850mm, 4300mm, 4750mm)

H1=2500mm
HL=2750mm
H=2665mm

Obrys stopy i maskownica odpływu może wystawać poza podpory pergoli.

Dane Techniczne Pergoli SB350

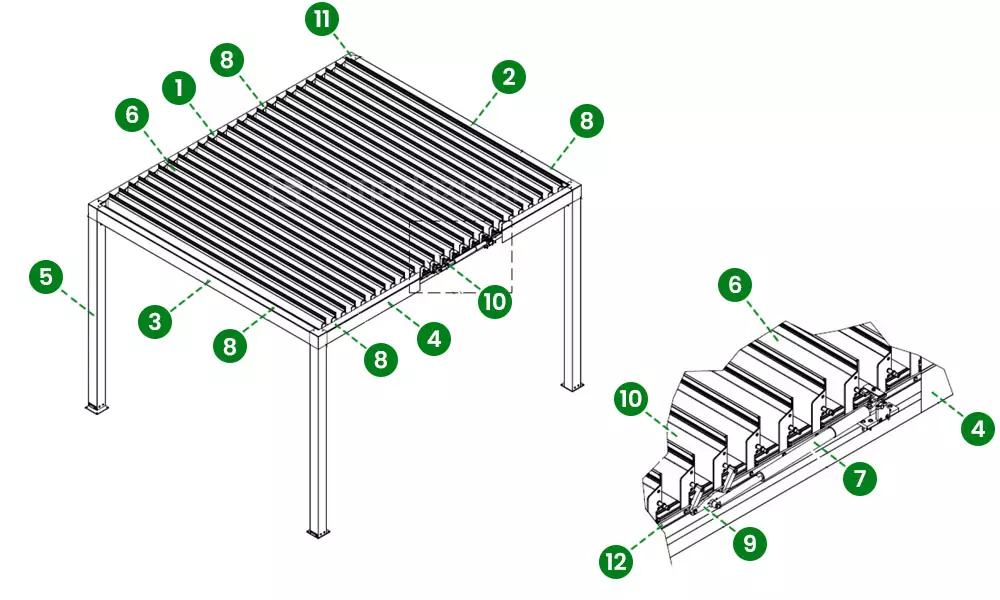

Rysunek techniczny o charakterze poglądowym przedstawia schemat budowy wolnostojącej pergoli tarasowej Selt SB350 wraz ze szczegółowym powiększeniem mechanizmu napędowego. Główna ilustracja po lewej stronie prezentuje całą konstrukcję wspartą na czterech pionowych słupach (oznaczonych numerem 5), połączonych ramą składającą się z belek poprzecznych i podłużnych (numery 2, 3 oraz 4). Zadaszenie pergoli tworzy system równolegle ułożonych, obracanych lameli (numer 6), które są zamocowane w bocznych rynnach (numer 1). Na schemacie zaznaczono zielonymi punktami z cyframi kluczowe elementy składowe: numer 11 wskazuje na zakończenie rynny, natomiast punkty 8 rozmieszczone w narożnikach i wzdłuż ramy sygnalizują miejsca odprowadzania wody lub punkty montażowe. Prawa część grafiki zawiera powiększony detal przekroju bocznego belki (numer 4), ujawniający skomplikowany system sterowania obrotem piór. Widoczny jest tam siłownik liniowy (numer 7) połączony z listwą napędową (numer 12) oraz układem dźwigni i cięgien (numer 9), które wprawiają w ruch poszczególne lamele (numer 6) poprzez ich osie obrotu (numer 10). Całość grafiki jest wykonana w formie czarno-białego rysunku liniowego (izometrycznego) z wyraźnymi, zielonymi znacznikami numerycznymi połączonymi liniami przerywanymi z konkretnymi detalami konstrukcyjnymi pergoli.

Komponenty Pergoli SB350 Aluprof

1. – Belka wzdłużna (łożyskowa)
2. – Belka poprzeczna (tył)
3. – Belka poprzeczna (przód)
4. – Belka wzdłużna (napędowa)
5. – Słup podporowy (każdy z odpływem)
6. – Pióro
7. – Silnik liniowy
8. – Rewizja
9. – Mechanizm napędowy
10. – Pióra napędowe (2 szt)
11. – Maskownica
12. – Cięgno

Rysunek techniczny przedstawiający przekroje poprzeczne trzech kluczowych komponentów aluminiowej pergoli SB350 Selt z naniesionymi szczegółowymi wymiarami wyrażonymi w milimetrach. Pierwszy schemat od lewej obrazuje profil słupa pełniącego funkcję podpory konstrukcji, który ma kształt kwadratu o wymiarach zewnętrznych 130 na 130 milimetrów oraz zróżnicowanej grubości ścianek wynoszącej odpowiednio 2,5 milimetra oraz 3,5 milimetra w miejscach wzmocnień. Środkowy schemat prezentuje profil belki o orientacji pionowej i wymiarach zewnętrznych 165 milimetrów wysokości na 85 milimetrów szerokości, z widocznymi wewnętrznymi komorami, przegrodami o grubości 2,5 milimetra oraz dolną sekcją o wysokości 44 milimetrów. Ostatni rysunek po prawej stronie pokazuje profil pióra, czyli lameli ruchomego zadaszenia, o całkowitej szerokości 195 milimetrów i wysokości 27,5 milimetra, charakteryzujący się specyficznym aerodynamicznym kształtem z wewnętrznym użebrowaniem o grubości 2 milimetrów oraz punktami montażowymi o wysokości 19 milimetrów. Całość dokumentacji technicznej jest przygotowana w formie czarnych obrysów na białym tle z wyraźnymi liniami pomocniczymi i opisami w języku polskim: profil słupa, profil belki oraz profil pióra lamel.

PERGOLA SB350 – Przekroje elementów pergoli

• profil słupa (podpory) 130x130mm
• profil belki poziomej 85x165mm
• profil pióra/lamela 195×27,5mm

Rysunek techniczny o charakterze projektowym, zatytułowany „stopa z odpływem” oraz „przekrój podpory i stopy”, przedstawia szczegółowe wymiarowanie dolnego elementu montażowego pergoli SB350 Selt. Widok izometryczny (po lewej): Obrazuje dolną część kwadratowego słupa (podpory) osadzonego na płaskiej, kwadratowej stopie stalowej o grubości 8 mm. Widoczny jest boczny otwór odpływowy z zamontowaną prostokątną maskownicą, przez którą usuwana jest woda z wnętrza profilu. Rzut z góry / Przekrój (po prawej): Prezentuje precyzyjne wymiary bazy montażowej. Stopa ma formę kwadratu o boku 180 mm. Posiada cztery otwory montażowe o średnicy phi 13 mm, rozmieszczone w narożnikach w rozstawie 150 na 150 mm (odsunięte o 15 mm od krawędzi zewnętrznych). Detale konstrukcyjne: Na rzucie zaznaczono przerywaną linią obrys kwadratowego słupa oraz dwa wewnętrzne stalowe bloki stabilizujące, które służą do skręcenia podpory ze stopą. Grafika wykonana jest w formie czarnego rysunku liniowego na białym tle z zielonymi liniami pomocniczymi, stanowiąc kluczową dokumentację dla przygotowania fundamentów pod konstrukcję.

Stopy pergoli – przekroje

Podpory pergoli wyposażone są w podkładki montażowe. Ich wymiary nie są uwzględniane w pomiarach całkowitych pergoli.

Stopy (podkładki) pergoli mogą być dowolnie przykręcone do podpór podczas montażu pergoli – warunkuje to żądana strona odpływu oraz ewentualny montaż osłon bocznych.

Płaskie pióra lameli

Płaskie pióra lameli

Pióra w systemie SB350 charakteryzują się nowoczesnym, płaskim designem, który nie tylko umożliwia efektywne odprowadzenie deszczowej wody z powierzchni modułu dachowego, ale także stanowi skuteczną ochronę przed słońcem.

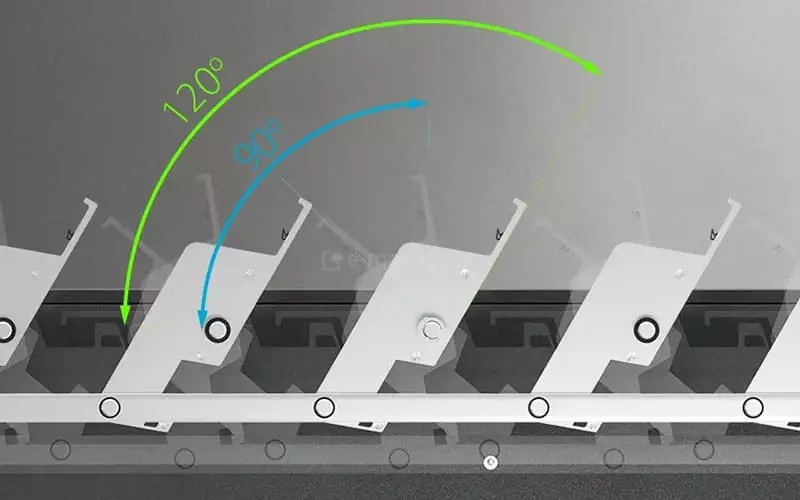

Zakres obrotu lameli dachu pergoli SB350 w kolorze białym oznaczony na jednym z lameli po lewej stronie zaokrąglonymi dwukierunkowymi strzałkami. Niebieska strzałka pokazuje zakres otwarcia do 90 stopni, a zielona ponad nią zakres otwarcia do 120 stopni.

Zakres ruchu lameli

Pergola wyposażona jest w dedykowany silnik Somfy umożliwiający sterowanie lamelami w zakresie 0°-120°.

Rysunek techniczny zatytułowany „Przekrój poprzeczny” przedstawia schematyczny widok frontowy konstrukcji pergoli SB350 Selt z naniesionym precyzyjnym wymiarowaniem w milimetrach. Centralnym punktem rysunku jest szeroka lamel oznaczona wymiarem 3285 milimetrów, która znajduje się pomiędzy dwiema belkami bocznymi o wysokości 165 milimetrów każda. Całkowita szerokość systemowa konstrukcji została określona jako stały wymiar S równy 3500 milimetrów. Lewa strona schematu ukazuje przekrój belki z widocznym mechanizmem napędowym o wysokości 114,6 milimetra, osadzonym wewnątrz profilu, z zaznaczonym dystansem 22,5 milimetra od krawędzi zewnętrznej. Prawa strona rysunku prezentuje przekrój belki rynnowej o szerokości 85 milimetrów, pod którą znajduje się dodatkowy profil rynny o szerokości 92,5 milimetra, co łącznie z belką i słupem o szerokości 130 milimetrów tworzy całkowity pas boczny o szerokości 177,5 milimetra. Schemat uwzględnia również drobne detale techniczne, takie jak szczeliny o szerokości 3 milimetrów przy krawędziach lameli, wysokość punktu obrotu pióra wynoszącą 29 milimetrów od górnej krawędzi oraz pionowe odległości 20 milimetrów i 8 milimetrów między elementami ruchomymi a rynną. Dokumentacja jest sporządzona w formie czarnego rysunku liniowego na białym tle, przedstawiając symetrię i techniczne dopasowanie lamel do ramy nośnej.
Przekrój poprzeczny lamela

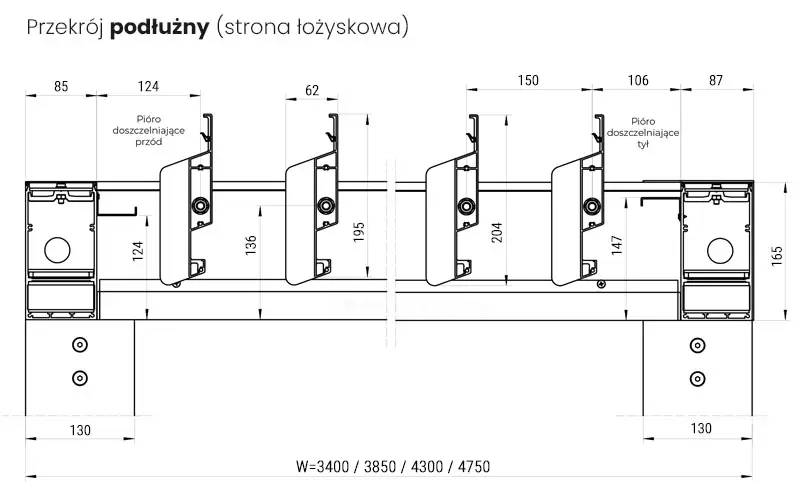

Rysunek techniczny zatytułowany „Przekrój podłużny (strona łożyskowa)” przedstawia szczegółowy schemat konstrukcyjny pergoli SB350 Selt w widoku bocznym z naniesionym pełnym wymiarowaniem w milimetrach. Na wykresie widoczne są przekroje dwóch skrajnych belek o szerokości 85 mm i wysokości 165 mm, opartych na słupach o szerokości 130 mm. Pomiędzy belkami rozmieszczone są ruchome lamele, wśród których wyróżniono „Pióro doszczelniające przód” (szerokość 124 mm) oraz „Pióro doszczelniające tył” (szerokość 106 mm), a także pióra standardowe o szerokości 62 mm. Schemat precyzyjnie określa rozstaw osiowy między piórami wynoszący 150 mm oraz odległość ostatniego pióra od krawędzi belki równą 87 mm. Wymiary pionowe wskazują na całkowitą wysokość profilu lamel wynoszącą 195 mm lub 204 mm w zależności od punktu pomiaru, przy prześwicie pod piórami na poziomie 124 mm, 136 mm oraz 147 mm. U dołu rysunku podano dostępne szerokości systemowe modułów oznaczone jako W, przyjmujące wartości 3400, 3850, 4300 oraz 4750 milimetrów. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego na białym tle, obrazując precyzyjne pasowanie elementów mechanizmu obrotowego i uszczelniającego wewnątrz ramy pergoli.
Przekrój podłużny dachu lamelowego

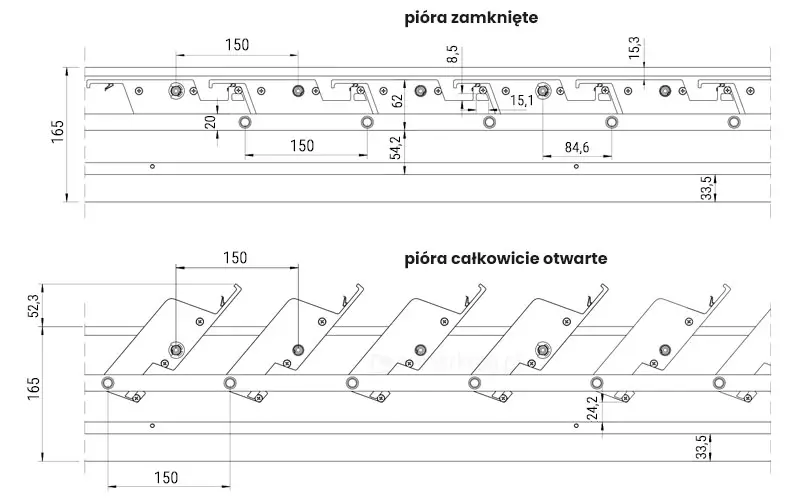

Rysunek techniczny w przekroju bocznym przedstawiający mechanizm działania i wymiarowanie lamel dachu pergoli SB350 Selt w dwóch skrajnych położeniach. Górny schemat opatrzony podpisem pióra zamknięte ilustruje płaską płaszczyznę dachu, gdzie poszczególne lamele zazębiają się, tworząc szczelną barierę, z zaznaczoną całkowitą wysokością profilu wynoszącą 165 mm oraz rozstawem osi obrotu co 150 mm. Dolny schemat z podpisem pióra całkowicie otwarte pokazuje lamele uniesione pod kątem, gdzie wysokość pióra wystającego ponad górną krawędź ramy wynosi 52,3 mm, a dolna krawędź mechanizmu chowa się na głębokość 24,2 mm. Na rysunku widoczne są szczegółowe wartości liczbowe w milimetrach, w tym odległości między punktami montażowymi, grubość rynny wynosząca 33,5 mm oraz detale uszczelnienia lamel o wysokości 15,3 mm. Całość prezentuje precyzyjną geometrię systemu ruchomego zadaszenia, uwzględniając mechanizmy obrotowe i punkty mocowania śrubowego widoczne w przekroju poprzecznym profili aluminiowych.
Wymiary lameli w położeniu zamkniętym i otwartym
Rysunek techniczny w formie przekroju bocznego ilustruje mechanizm oraz zakres obrotu lameli zadaszenia pergoli SB350 Selt w dwóch różnych konfiguracjach kątowych, z naniesionymi szczegółowymi wymiarami w milimetrach. Górny schemat, opisany jako „pióra otwarte 45°”, przedstawia sekwencję lameli nachylonych pod kątem ostrym, gdzie odległość osiowa między kolejnymi punktami obrotu wynosi 150 milimetrów, a wystająca ponad górną krawędź ramy część pióra osiąga wysokość 57,3 milimetra. Dolny schemat, opisany jako „pióra otwarte 90°”, pokazuje lamele w pozycji całkowicie pionowej, co skutkuje zwiększeniem wysokości elementu wystającego ponad profil ramy do 80,5 milimetra, przy zachowaniu stałego rozstawu osi wynoszącego 150 milimetrów. Na obu rysunkach zaznaczono wysokość profilu belki bocznej równą 165 milimetrów oraz precyzyjne parametry prześwitów technicznych, takich jak 20 milimetrów dystansu między dolną krawędzią pióra a rynną oraz 33,5 milimetra głębokości osadzenia mechanizmu. Dokumentacja techniczna operuje czarną linią na białym tle, wykorzystując standardowe oznaczenia wymiarowania, w tym szerokość profilu pióra w pionie wynoszącą 62 milimetry oraz odległość 48,2 milimetra od osi obrotu do krawędzi bocznej lamel.

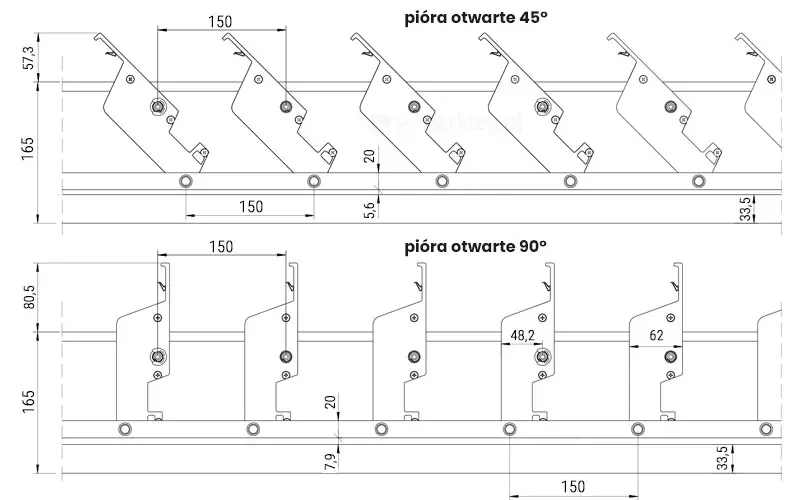

Wymiary otwartych lameli przy pochyleniu 45 stopni i 90 stopni
Rysunek techniczny przedstawiający precyzyjne przekroje poprzeczne dwóch kluczowych komponentów aluminiowych systemu pergoli SB350: rynny oraz pióra uzupełniającego. Po lewej stronie widoczny jest profil rynny o kształcie asymetrycznej litery U z naniesionymi wymiarami zewnętrznymi: szerokość podstawy wynosi 92,5 mm, wysokość wyższej ścianki bocznej to 48 mm, a wysokość niższej ścianki zintegrowanej z zamkiem montażowym wynosi 33,5 mm. Profil rynny posiada charakterystyczne przetłoczenia i gniazda montażowe na wewnętrznych stronach ścianek pionowych. Po prawej stronie zaprezentowano przekrój pióra uzupełniającego o mniejszym gabarycie, gdzie szerokość podstawy profilu wynosi 47,5 mm, wysokość lewej krawędzi to 27,7 mm, a prawej, niższej krawędzi 10 mm. Oba profile charakteryzują się stałą grubością ścianek właściwą dla ekstrudowanego aluminium, co gwarantuje sztywność konstrukcji odprowadzającej wodę oraz wykończeniowej dachu lamelowego. Grafika w czarno-białej stylistyce z wyraźnymi liniami wymiarowymi służy do weryfikacji specyfikacji technicznej detali montażowych systemu Selt.

Przekrój rynny odpływowej

• pióro odpływowe mocowane jest jako rynienka albo daszek

Pióro uzupełniające przód:
Dodatkowe pióro umieszczone z przodu pełni funkcję uzupełniającą, gwarantując kompleksowe zabezpieczenie przestrzeni tarasu przed deszczem.

Pióro doszczelniające tył:
Specjalnie zaprojektowane pióro z tyłu pergoli doszczelnia przestrzeń, zapobiegając dostawaniu się wody deszczowej od strony tylnego końca.

Odprowadzanie wody z pergoli

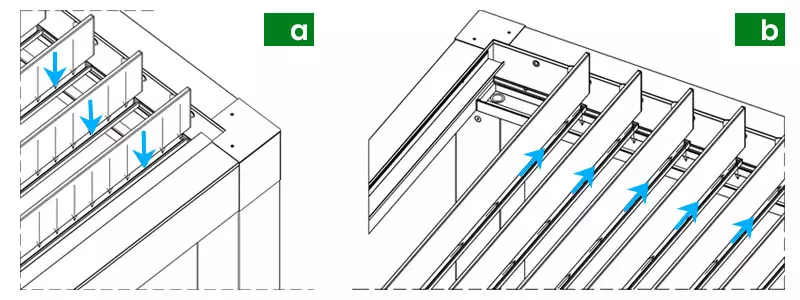

Rysunek techniczny złożony z dwóch schematów oznaczonych literami a oraz b przedstawia zasady działania systemu odprowadzania wody w narożniku pergoli SB350 Selt. Na schemacie po lewej stronie, opisanym literą a w zielonym kwadracie, pokazano widok z góry na lamele ustawione w pozycji otwartej (pionowej), gdzie jasnoniebieskie strzałki skierowane prostopadle w dół ilustrują spływ wody opadowej bezpośrednio do wnętrza rynien bocznych zintegrowanych z ramą konstrukcji. Prawy schemat, oznaczony literą b, prezentuje widok od spodu na ten sam fragment konstrukcji, gdzie niebieskie strzałki skierowane ukośnie w stronę narożnika pokazują kierunek przepływu wody wewnątrz profilu rynnowego. Widoczny jest tam otwór odpływowy umieszczony w dnie rynny, przez który woda jest kierowana do wnętrza pionowego słupa nośnego. Oba rysunki wykonane są w formie precyzyjnego szkicu liniowego z zachowaniem detali łączenia profili belki i słupa, podkreślając systemowy i bezwidoczny sposób odwodnienia konstrukcji tarasowej.
Rysunek techniczny składający się z dwóch głównych schematów oznaczonych literami c oraz d w zielonych polach obrazuje końcowe etapy systemu odprowadzania wody w konstrukcji pergoli SB350 Selt. Lewa ilustracja, oznaczona literą c, przedstawia detal narożnika rynny od wewnątrz, gdzie niebieskie strzałki wskazują przepływ wody wzdłuż profilu rynnowego bezpośrednio do okrągłego otworu przelewowego. Prawa sekcja rysunku, oznaczona literą d, prezentuje dolną część pionowego słupa wsporczego osadzonego na kwadratowej stopie montażowej z otworami na śruby. Niebieska strzałka skierowana w dół wzdłuż słupa oraz strzałka wychodząca na zewnątrz pokazują ujście wody przez prostokątny rzygacz zamontowany tuż nad podstawą. Obok znajduje się szczegółowy rzut izometryczny samej maskownicy wylotu wody z naniesionymi wymiarami zewnętrznymi: całkowita szerokość elementu wynosi 104 milimetry, szerokość części wystającej to 80 milimetrów, wysokość profilu to 10 milimetrów, a jego głębokość wynosi 15 milimetrów. Całość dokumentacji jest wykonana w formie czarnego rysunku liniowego na białym tle, precyzyjnie wyjaśniając grawitacyjny sposób usuwania wody z wnętrza profilu słupa na zewnątrz konstrukcji.

a) Spływ do rynny w każdym piórze:
Każde pióro pergoli zostało precyzyjnie zaprojektowane z systemem spływu do rynny, eliminując potencjalne problemy z zaleganiem wody i zabezpieczając taras przed deszczem. Przekrój rynienki pióra ok. 53×17 mm

b) Spływ z piór do rynny zbiorczej (zawsze dwie rynny):
Dwurzędowy system rynien zbiorczych skutecznie zbiera wodę spływającą z piór, zapewniając równomierne i efektywne odprowadzenie.

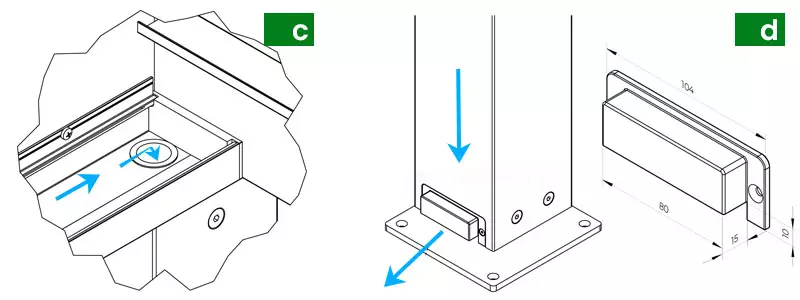

c) Odprowadzenie wody z rynny zbiorczej na końcach do słupa (w czterech narożach):
System odprowadzania wody został zoptymalizowany, a woda skierowana jest do słupów przez otwór Ø26, gwarantując efektywne odprowadzanie deszczu.

Uwaga: można zablokować zatyczką po 1 dowolnym odpływie z każdej rynny do słupa (co obniża wydajność odwodnienia

d) Odpływy ze słupa z maskownicą odpływu dla 4 słupów:
Odpływy zlokalizowane w słupach zostały wyposażone w eleganckie maskownice, zapewniając jednocześnie skuteczne odprowadzanie wody i estetyczny wygląd. Szczelina odpływu 74×10 mm

Rysunek techniczny przedstawia schematy wariantów odprowadzenia wody przez stopy montażowe słupów pergoli SB350 Selt, łącząc wizualizacje 3D z rzutami poziomymi. Po lewej stronie znajdują się dwa widoki perspektywiczne przekroju dolnej części kwadratowego słupa, osadzonego na stalowej stopie z czterema otworami montażowymi. Niebieska linia ilustruje pionowy spływ wody wewnątrz profilu, która następnie załamuje się pod kątem prostym i wypływa na zewnątrz przez dedykowany otwór boczny, co zaznaczono zieloną strzałką. Prawa część grafiki zawiera cztery rzuty z góry stóp montażowych, odpowiadające różnym narożnikom konstrukcji. Każdy schemat pokazuje kwadratowy obrys słupa z zaznaczonymi wewnętrznymi punktami mocowania oraz układem kierunkowych strzałek w kolorze jasnoniebieskim, które wskazują możliwe warianty wyprowadzenia wody: na zewnątrz, do boku lub w obu kierunkach jednocześnie, zależnie od umiejscowienia słupa w bryle pergoli. Dokumentacja w sposób techniczny wyjaśnia systemowy sposób ukrytego drenażu, pozwalający na grawitacyjne usuwanie deszczówki z rynien dachowych przez wnętrze nóg konstrukcji bezpośrednio na podłoże.
Rozmieszczenie stóp wraz z odpływami

Kierunek odpływu wody można zmienić podczas montażu podpór.

Więcej informacji na ten temat znajduje się na stronie montaż pergoli oraz dokumentach pdf.

Pergola Bioklimatyczna SB 350 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie powierzchni oraz ochrona przed deszczem.

Charakterystyka wyrobu:
– Konstrukcja wykonana z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej.
– Konstrukcja wyposażona w system odprowadzania wody z odpływami we wszystkich słupach.
– Napęd ukryty w belce, łatwy dostęp do silnika i elementów napędu dzięki otwieranej rewizji
– Brak nachylenia połaci dachu

– Głęboka komora górna z otwieraną rewizją dla rozprowadzenia okablowania i montażu sterowania.
– Płaskie obracane pióra dachowe ze zintegrowanymi rynnami i dolnym cięgnem, sterowane elektrycznie.
– Możliwość stosowania automatyki pogodowej.
– Wodoodporność dachu ruchomego oraz proste odprowadzanie wody wprost do słupów z możliwością blokowania odpływu wybranego końca rynny zatyczką.

– Ogranicza dostęp światła słonecznego w zależności od zapotrzebowania
– Chroni przed wpływem warunków atmosferycznych deszczu i wiatru
– Chroni przed opadami śniegu do 30 kg/m2 (obciążenie równomierne)
– Słupy o przekroju kwadratowym dostosowane szerokością
– Nie wydziela toksycznych substancji w okresie eksploatacji

PARAMETRY TECHNICZNE PERGOLA SB350
Szerokość modułu 3,5 m
Skokowy wysięg: 3,4 m / 3,85 m / 4,3 m / 4,75 m
Wysokość w świetle belek dachu 2,50 m (H1)
Maksymalna wysokość: 2.665 m (konstrukcji – Hmax)
2,70 m (mechanizm obrotu piór – HL max)

Konstrukcja Wolnostojąca, jednomodułowa,
wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej,
wyposażona w system odprowadzania wody.
Kąt spadku połaci 0°
Kolor konstrukcji RAL 9016 mat; RAL 7016 mat;
Zastosowanie Zewnętrzne
Mocowanie Podłoże nośne (słupy nośne narożne)

Napęd elektryczny, silnik liniowy o parametrach:
Typ silnika 24V DC
– napięcie zasilania 24 V DC
– moc 43 W
– pobór prądu 1,8 A
– klasa ochrony IP 67- czas pracy ciągłej do 2 min (zależne od temp. otoczenia)
– max. siła osiowa 600 N
– prędkość wysuwu, 10,5 mm/s; 250 mm
– temperatura pracy Od -20°C do + 60°C
– max. kąt otwarcia piór do 90 stopni od położenia zamkniętego do 120 stopni od położenia zamkniętego

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
(konstrukcja nośna) 45/P/2022
(pióra dachowe) 162/S/2022
Odporność na obciążenie wiatrem
(pióra dachowe) 3 klasa (150 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90

Lamel dachowy pergolu Sb400 z widocznym po prawej stronie stalowym bolcem mocującym go w konstrukcji pergoli. W wewnętrznej części panela, na którą nachodzi część kolejnego lamela zastosowana została gumowa uszczelka. Od jej krawędzi, oznaczonej dużym białym okrągłym znacznikiem poprowadzono w prawo zieloną linię do umieszczonego w szarym prostokącie białego napisu "uszczelka lamela".
Lamel dachu z uszczelką

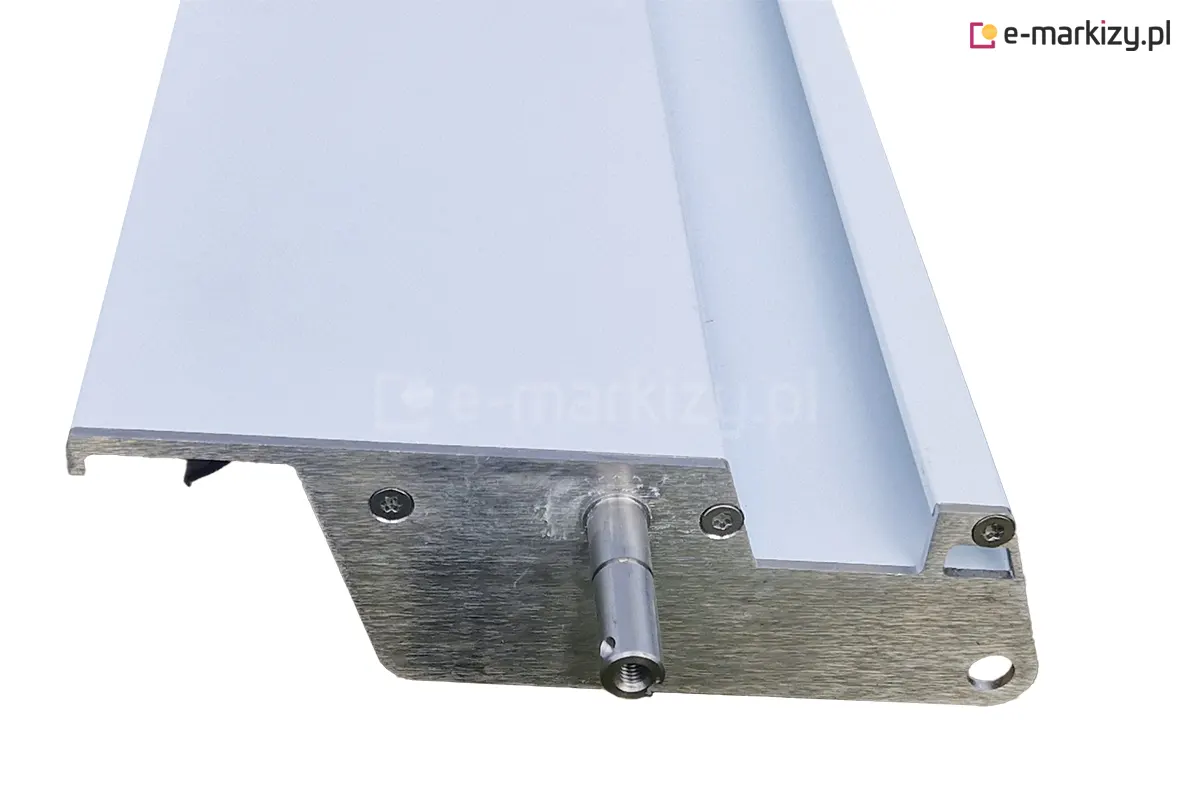

Zbliżenie stalowego bolca wystającego z boku panela dachowego pergoli lamelowej Sb400 w kolorze białym.
Boczna ścianka lamela z bolcem montażowym
Zdjęcie produktowe przedstawia detal zakończenia pojedynczego pióra lameli pergoli SB350 Selt, prezentując element konstrukcyjny w ujęciu perspektywicznym na białym tle. Aluminiowy profil o gładkiej, lakierowanej na biało powierzchni posiada charakterystyczny, schodkowy kształt krawędzi bocznej, pod którą widoczna jest czarna uszczelka gumowa zapewniająca szczelność zadaszenia po zamknięciu. Kluczowym elementem widocznym na pierwszym planie jest stalowe okucie czołowe, zamocowane do profilu za pomocą wkrętów z łbem płaskim, z którego wystaje solidny, metalowy trzpień obrotowy o cylindrycznym kształcie z frezowaniem na końcu. Ten metalowy sworzeń stanowi oś obrotu lameli, umożliwiając jej montaż w prowadnicach ramy pergoli oraz płynną zmianę kąta nachylenia pióra. Konstrukcja profilu ujawnia wewnętrzną, pustą komorę, co zapewnia lekkość elementu przy zachowaniu wysokiej sztywności mechanicznej niezbędnej do pracy w zmiennych warunkach atmosferycznych.
Panel zadaszenia z aluminium w kolorze białym
Widoczny od strony zewnętrznej biały lamel dachowy do pergoli Sb400 z wystającym z boku stalowym bolcem do mocowania go w konstrukcji pergoli.
Lamel aluminiowy uszczelka i bolec montażu

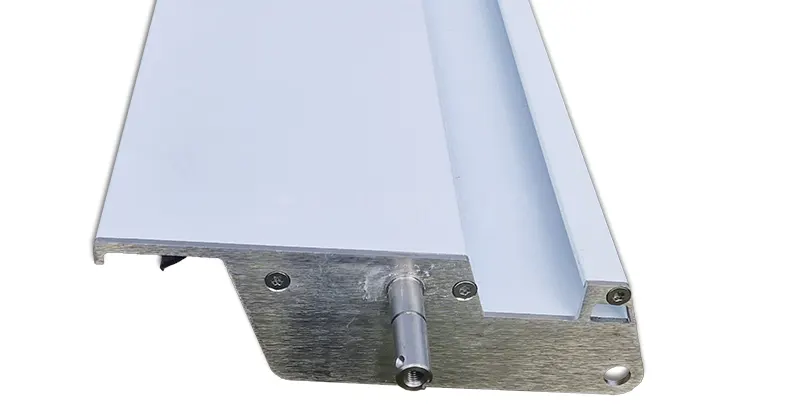

Boczna płaszczyzna lamela dachowego do pergoli Sb350 nie jest pokryta lakierem w kolorze białym, tak jak widoczna część panelu. Z aluminiowej bocznej pokrywy lamela wystaje bolec mocujący go w mechanizmie.
Bolec montażowo obrotowy lamela
Zdjęcie przedstawia detal konstrukcyjny aluminiowej pergoli ogrodowej SB350 Selt w trakcie montażu. Widoczne jest połączenie ciemnoszarej (antracytowej) ramy nośnej z poprzecznymi, białymi lamelami dachowymi. Główna belka konstrukcyjna jest wyposażona w szereg otworów montażowych oraz śrub rozmieszczonych w regularnych odstępach. W tle znajduje się ogród z iglakami (sosnami), bezlistne drzewa liściaste oraz fragmenty zabudowy jednorodzinnej z dachem pokrytym czerwoną dachówką pod zachmurzonym niebem. Kadrowanie od dołu podkreśla techniczny charakter łączenia profili zadaszenia.

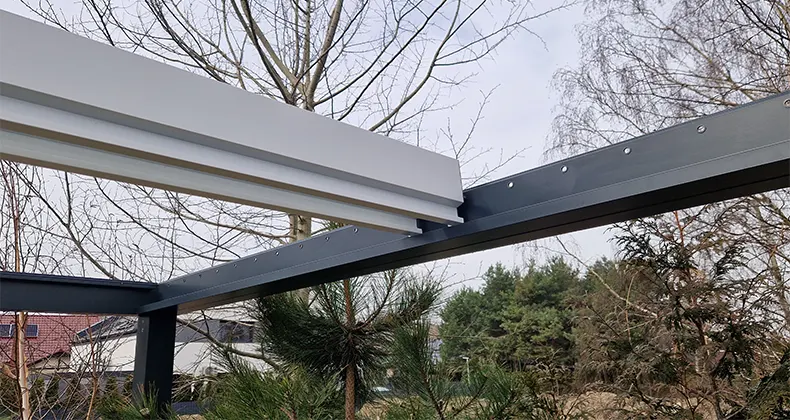

Szkielet konstrukcji pergoli i montaż lameli

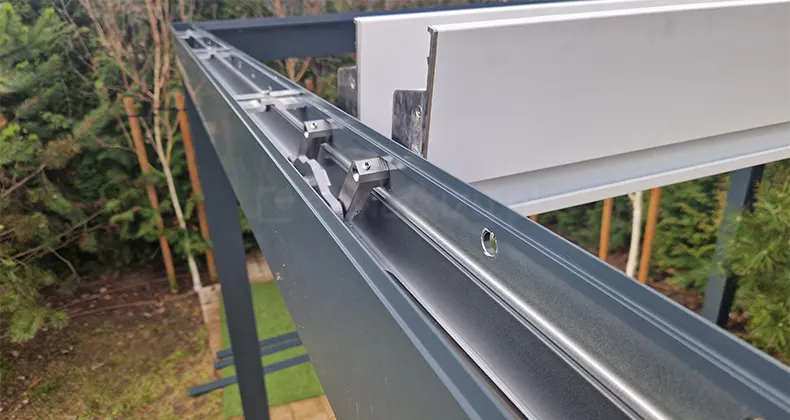

Dwa białe lamele zamocowane w antracytowej konstrukcji pergoli Sb400 Selt. We wnętrzu profilu bocznego widoczny mechanizm z cięgnami, które odpowiadają za zmianę kąta nachylenia paneli.
Panele dachu umieszczone w konstrukcji z mechanizmem przesuwnym

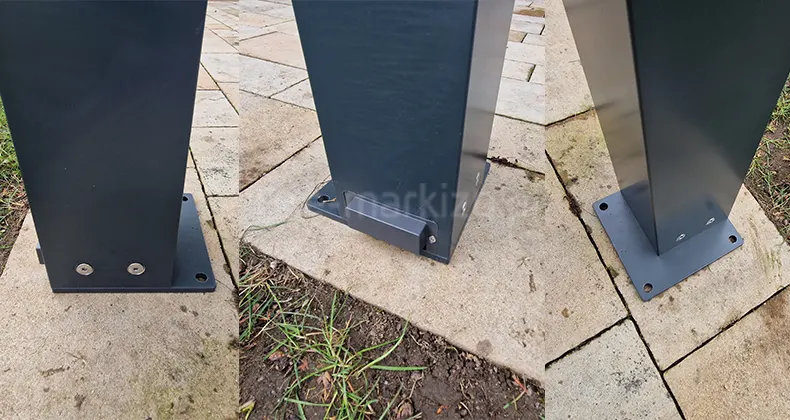

Pokazane w trzech ujęciach słupy i stopy podporowe pergoli SB350 z odpływem zamontowanym z boku, ustawione na ułożonych na ziemi płytach betonowych
Słupy podporowe pergoli SB350
Otwarta konstrukcja pergoli Sb400 Selt z widocznym odbiornikiem sterującym pozycją lameli dachowych. Po zakończeniu instalacji zostanie on zakryty aluminiowymi panelami.

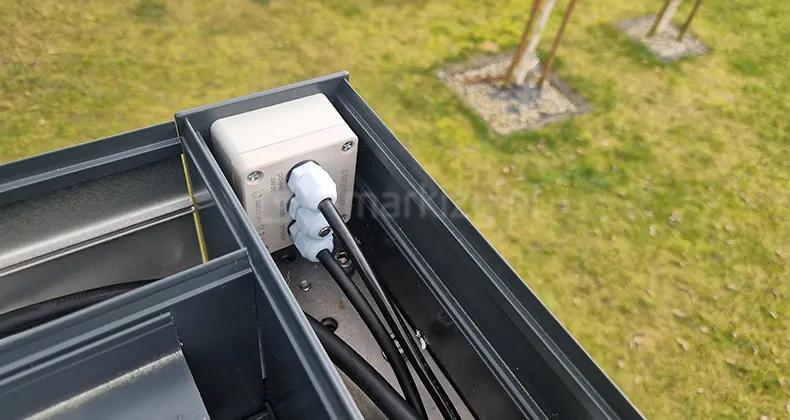

Odbiornik sterujący pozycja lameli w belce poprzecznej
Widok z góry na zainstalowany siłownik liniowy w rynnie bocznej pergoli SB350 Selt. Srebrny, cylindryczny napęd z oznaczeniami technicznymi jest zamocowany wewnątrz antracytowego profilu i połączony z mechanizmem obrotowym białych lameli dachowych. Zdjęcie ukazuje precyzyjne spasowanie elementów sterujących oraz śruby montażowe wzdłuż krawędzi rynny. W tle widoczna jest perspektywa ogrodu z poziomu dachu: zielony trawnik, fragmenty jasnej kostki brukowej, iglaki oraz drewniane podpory konstrukcyjne.

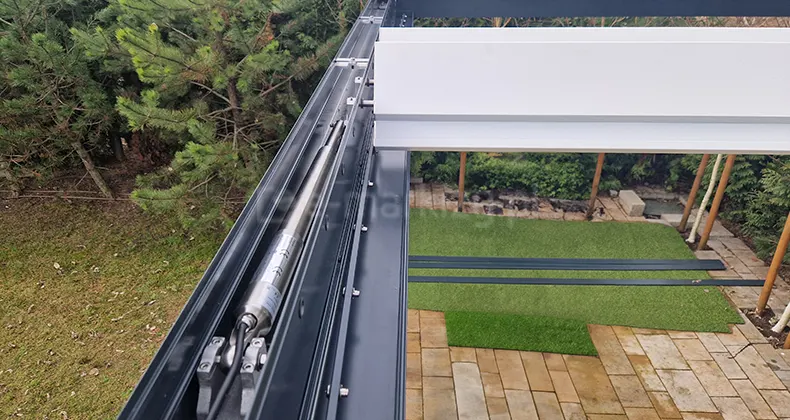

Silnik elektryczny umieszczony w belce konstrukcji pergoli
Perspektywiczne ujęcie od przedstawiające aluminiową ramę konstrukcyjną pergoli na białym, wyizolowanym tle. Na pierwszym planie widoczny jest długi, pionowy profil prowadnicy w kolorze antracytowym, o surowym aluminiowym wnętrzu. We wnętrzu profilu zamontowano w regularnych odstępach metalowe elementy mocujące z nakrętkami. Prowadnica łączy się pod kątem prostym z poziomą belką górną w kolorze antracytowym. Konstrukcja prezentuje system szynowy przeznaczony do przesuwania lameli, charakteryzujący się surowym, technicznym wykończeniem.
Listwa poprzeczna boczna bez listwy maskującej

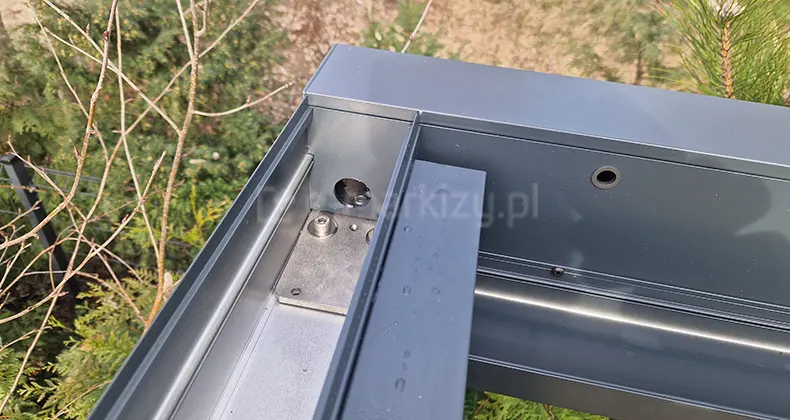

Łączenie narożne belek pergoli SB35, widoczne kanały na przewody i otwory na montaż lameli
Łączenie narożne belek pergoli SB350
Zestaw aluminiowych komponentów pergoli SB350 Selt ułożonych na zielonej sztucznej trawie podczas przygotowań do montażu. Po lewej stronie znajdują się szerokie, białe lamele dachowe o płaskim profilu. Po prawej stronie leżą ciemne, antracytowe profile ramy, w tym jeden otwarty profil rynny z widoczną wewnętrzną szyną aluminiową i zamontowanymi w niej metalowymi wózkami jezdnymi. Wzdłuż krawędzi antracytowego profilu widoczne są precyzyjnie rozmieszczone śruby montażowe. W tle widoczny jest fragment chodnika z kostki brukowej oraz obrzeża ogrodowe, co podkreśla techniczny etap instalacji systemu zadaszenia.

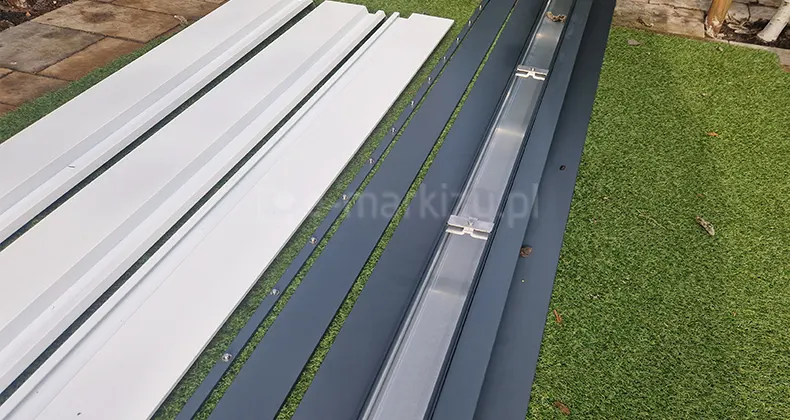

Elementy pergoli lamele dachowe i belka poprzeczna

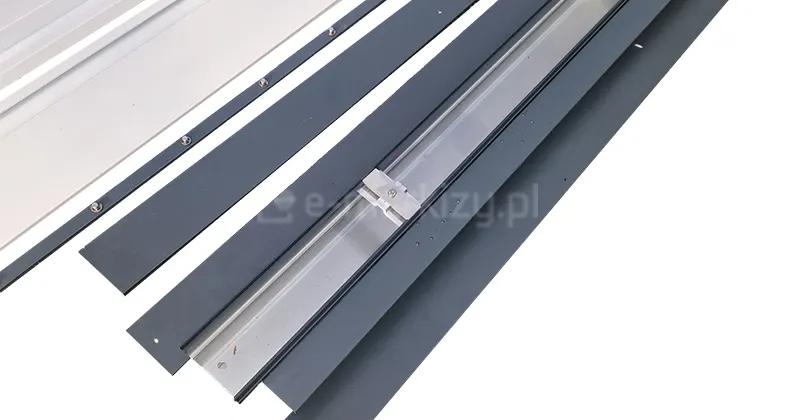

Widok z góry na rozłożone elementy konstrukcyjne pergoli SB350 Selt, przygotowane do montażu. Na białym tle widoczne są precyzyjnie docięte profile aluminiowe w kolorze antracytowym oraz jeden profil w kolorze białym. Centralny punkt zdjęcia stanowi otwarty profil prowadnicy z widocznym wewnętrznym mechanizmem jezdnym i srebrnym elementem mocującym. Wzdłuż krawędzi ciemnych profili rozmieszczone są stalowe śruby montażowe.
Belka boczna i listwy maskujące oraz panele dachu

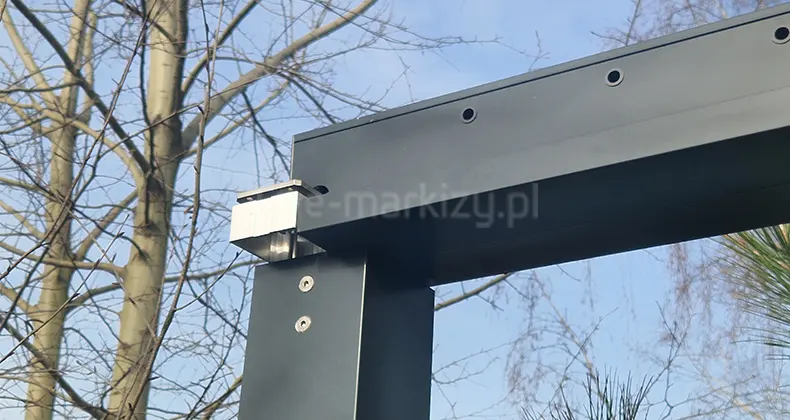

Zbliżenie na narożny węzeł konstrukcyjny pergoli SB350 Selt podczas montażu. Zdjęcie przedstawia prostopadłe połączenie pionowego słupa nośnego z poziomą belką ramy, oba profile w kolorze antracytowym. Widoczny jest srebrny, aluminiowy łącznik wewnętrzny wysunięty z narożnika, który przygotowany jest do zespolenia elementów. W górnej części belki poziomej widoczne są otwory technologiczne, a na profilu pionowym dwie śruby montażowe z łbem imbusowym. W tle znajduje się błękitne niebo oraz gałęzie bezlistnych drzew i fragmenty iglaków.
Łączenie belek konstrukcji w narożniku za pomocą łącznika
Antracytowa listwa montażowa rynny pergoli lamelowej Sb400 pokazana na białym tle.
Listwa montażowa rynny

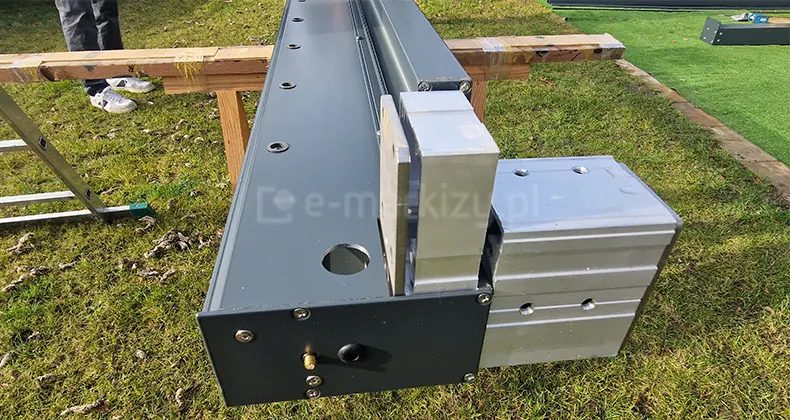

Belka frontowa z widocznymi łącznikami oraz otworami na lamele przeznaczona do pergoli SB350 Selt ułożona na drewnianych kozłach nad zielonym trawnikiem.
Belka frontowa z otworami na lamele i łącznikiem

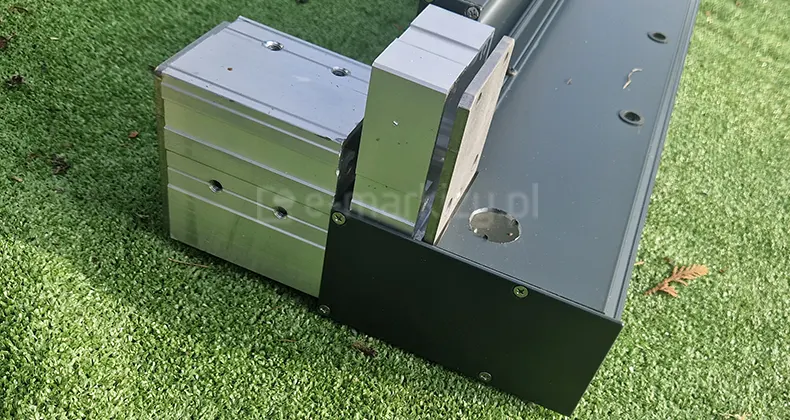

Zbliżenie na narożne połączenie profili pergoli SB350 Selt spoczywające na zielonej sztucznej trawie. Zdjęcie przedstawia masywny, srebrny odlew aluminiowy z widocznymi otworami montażowymi, który służy jako wewnętrzny łącznik konstrukcyjny. Łącznik jest wsunięty w antracytowy profil ramy, a całość zabezpieczono od zewnątrz czarną maskownicą przykręconą śrubami. Widoczny jest techniczny detal spasowania elementów oraz otwory technologiczne w górnej części belki.
Łączniki konstrukcji osadzone na belce poziomej

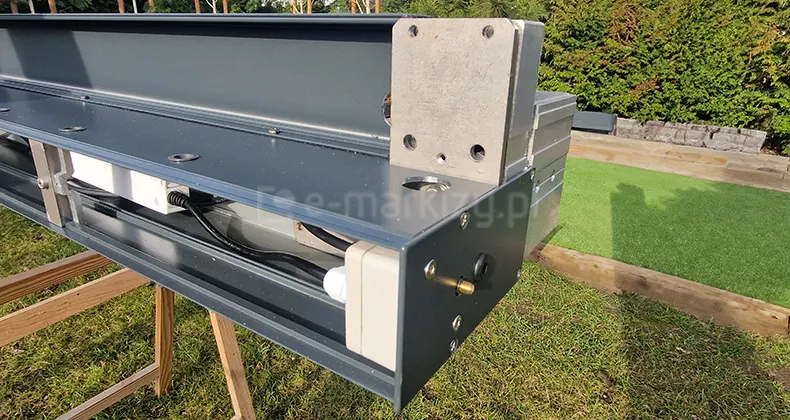

Widok z boku na otwarty profil rynnowy pergoli SB350 Selt osadzony na drewnianym stojaku. Na pierwszym planie widoczna jest boczna maskownica narożnika w kolorze antracytowym, przykręcona czterema śrubami, z której wystaje mosiężny trzpień. Wewnątrz profilu ramy znajduje się biały sterownik elektryczny z podłączonymi czarnymi przewodami oraz hermetyczna puszka instalacyjna. Nad krawędzią profilu wystaje masywny, szary łącznik narożny z otworami na śruby montażowe. W tle widoczny jest ogród z zielonym żywopłotem i fragmentem sztucznej trawy.
Belka konstrukcji z dołączoną rynna i sterowaniem

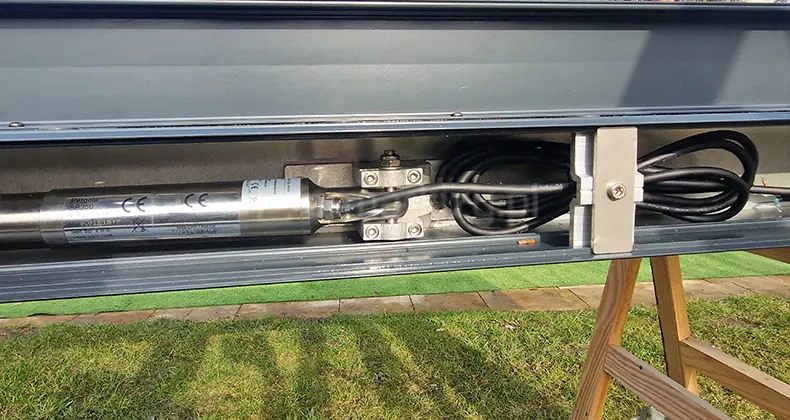

Zbliżenie na wnętrze otwartego profilu aluminiowego pergoli SB350 Selt podczas prac montażowych. Wewnątrz ramy w kolorze antracytowym zamontowany jest podłużny, srebrny siłownik liniowy z widocznymi oznaczeniami technicznymi i certyfikatem CE. Obok siłownika znajduje się zwinięty nadmiar czarnego przewodu elektrycznego, który przechodzi przez stabilizujący uchwyt montażowy przykręcony śrubą imbusową. Całość spoczywa na drewnianych kobyłkach warsztatowych, a w tle widoczny jest trawnik oraz fragment chodnika z kostki brukowej.
Silnik elektryczny wraz z okablowaniem ukryty w konstrukcji

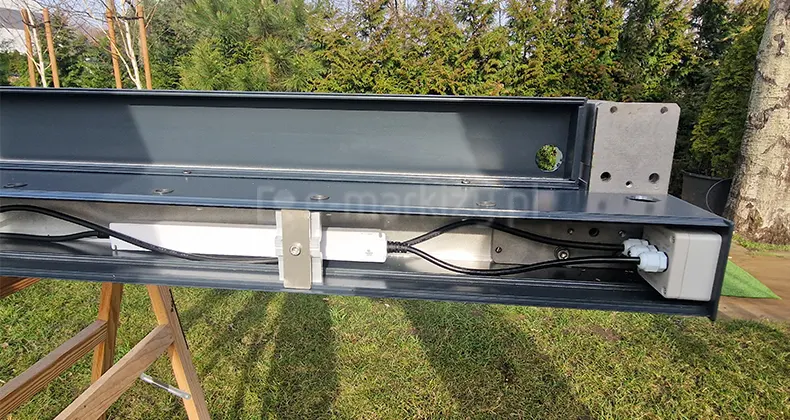

Widok na wnętrze profilu aluminiowego pergoli z zainstalowaną instalacją elektryczną. Antracytowa belka, ułożona na drewnianych kobyłkach warsztatowych, ukazuje system sterowania: biały zasilacz LED lub sterownik przymocowany metalową obejmą oraz puszkę hermetyczną z wyprowadzonymi czarnymi przewodami. Przewody są zabezpieczone dławnicami. Konstrukcja posiada wycięte otwory odpływowe i montażowe. Tło stanowi trawnik oraz gęsty żywopłot z tuj i sosen w słoneczny dzień.
Sterowanie i okablowanie zamontowane w belce poziomej
Zbliżenie konstrukcji pergoli z ukrytym wewnątrz silnikiem elektrycznym oraz przewodami zasilającymi. Pergola ustawiona w ogrodzie wśród drzew i na zadbanym trawniku.

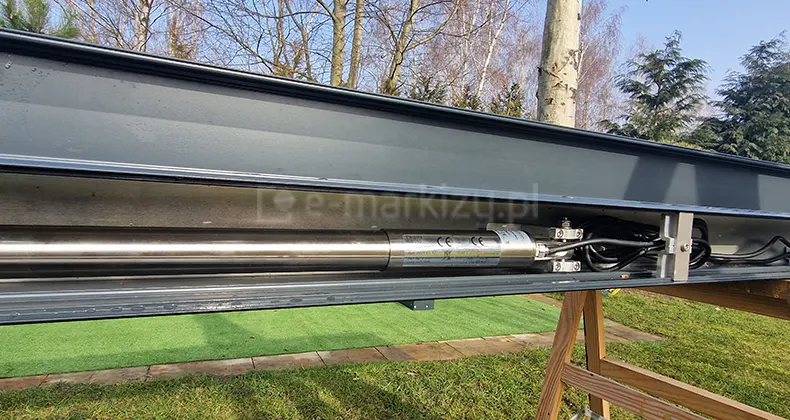

Silnik wewnątrz belki poziomej wraz z przewodami zasilania

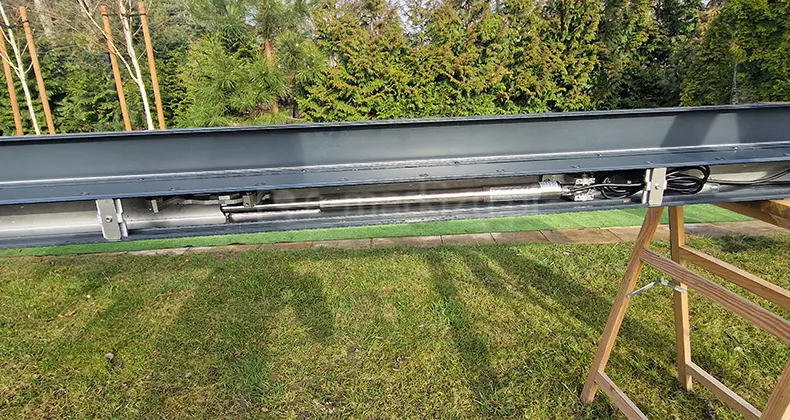

Szerokie ujęcie poziome przedstawiające wnętrze profilu rynnowego pergoli SB350 Selt umieszczonego na drewnianych kobyłkach. Wewnątrz antracytowej ramy widoczny jest kompletny system napędowy, składający się z długiego, srebrnego siłownika liniowego, stalowych cięgien mechanizmu obrotowego oraz uporządkowanej wiązki czarnych przewodów elektrycznych. Podzespoły są zamocowane za pomocą aluminiowych uchwytów i śrub imbusowych. W tle rozpościera się widok na ogród z zielonym trawnikiem, żywopłotem z tui oraz młodymi sosnami w słoneczny dzień.
Element konstrukcyjny z zamontowanym wewnątrz silnikiem

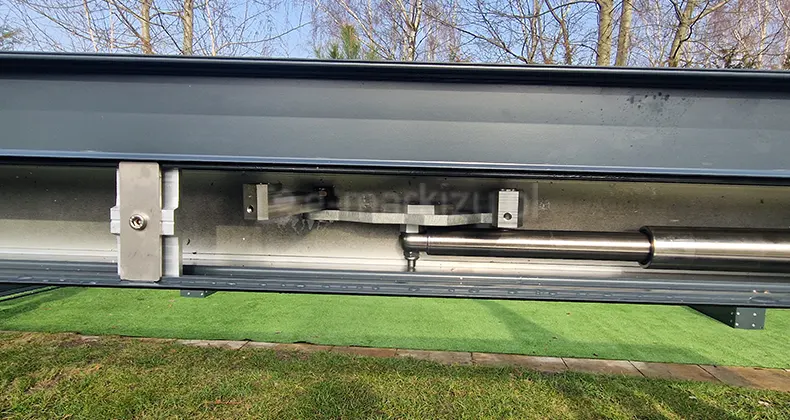

Zbliżenie na mechanizm sterujący zadaszeniem wewnątrz rynny bocznej pergoli SB350 Selt. Zdjęcie przedstawia stalowe ramię siłownika liniowego połączone z aluminiową zwrotnicą, która odpowiada za przeniesienie napędu na lamele. Mechanizm jest zamontowany wewnątrz antracytowego profilu konstrukcyjnego za pomocą solidnych, metalowych wsporników i śrub imbusowych. W tle widoczny jest zielony trawnik oraz fragmenty drzew liściastych pod jasnym niebem. Kadr ukazuje techniczne detale automatyki oraz sposób ukrycia elementów ruchomych wewnątrz ramy pergoli.
