Pergola Wolnostojąca SB400 Pomiar i Dane Techniczne

Pergola Wolnostojąca SB400 Pomiar

=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

Lamele rozmieszczone są co 20cm, aby zapewnić zamkniętemu dachowi wodoszczelność

Pergola Wolnostojąca SB400 Pomiar w widoku frontowym przedstawiający parametry wysokościowe wolnostojącej pergoli lamelowej SB400 marki Selt w kolorze antracytowym. Na schemacie wyodrębniono trzy kluczowe wymiary pionowe za pomocą linii pomocniczych i strzałek: wysokość całkowitą konstrukcji mierzoną do górnej krawędzi ramy (H), wysokość pergoli wraz z silnikiem (HL) oraz wysokość światła przejścia do dolnej krawędzi ramy (H1), która została dodatkowo wyróżniona czerwonym okręgiem. Pergola posiada cztery smukłe słupy o kwadratowym przekroju i dach z zamkniętymi lamelami, tworzącymi prostą, poziomą linię zadaszenia. Grafika ma charakter instruktażowy, służąc do precyzyjnego określenia gabarytów pionowych systemu w celu dopasowania zabudowy do architektury obiektu lub wymagań użytkownika.

Wysokość pergoli

Wysokość w świetle standard H1=280cm
Wysokość całkowita (wraz z otwartymi lamelami, napędem, mechanizmem obrotu) HL=314cm
Wysokość konstrukcji stałej H=301cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

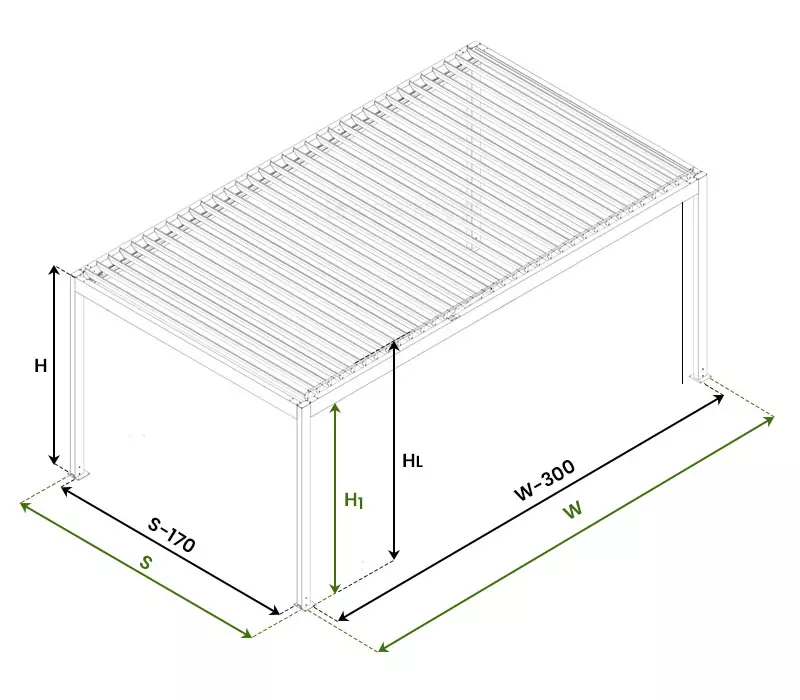

Rysunek techniczny przedstawiający schemat pomiarowania wolnostojącej pergoli lamelowej SB400 marki Selt w rzucie izometrycznym. Model prezentuje konstrukcję o ażurowym zadaszeniu składającym się z równolegle ułożonych, obracanych lamel aluminiowych, wspartą na czterech pionowych słupach o kwadratowym przekroju. Na schemacie naniesiono kluczowe parametry wymiarowe oznaczone symbolami literowymi i strzałkami pomocniczymi: wysokość całkowitą konstrukcji (H), wysokość prześwitu pod rynną (HL) oraz wysokość do dolnej krawędzi ramy (H1). Szerokość frontową pergoli oznaczono literą S wraz z doprecyzowaniem wymiaru osiowego (S-170), natomiast głębokość konstrukcji literą W wraz z odpowiadającym jej wymiarem w osi słupów (W-300). Całość wykonana jest w formie czarnego rysunku liniowego na białym tle, co zapewnia wysoką czytelność detali konstrukcyjnych i precyzyjnych wytycznych montażowych niezbędnych do prawidłowego przygotowania podłoża pod zabudowę.

Szczegóły pomiaru pergoli w wersji wolnostojącej

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

Dane Techniczne Pergoli Wolnostojącej SB400

Rysunek techniczny przedstawia aksonometryczny model konstrukcyjny pergoli lamelowej SB400 z naniesionymi punktami referencyjnymi służącymi do identyfikacji poszczególnych komponentów systemu. Na grafice uwidoczniono szkielet pergoli z dachem lamelowym oraz pionowymi słupami podporowymi, gdzie cyfry od 1 do 8 wskazują na kluczowe elementy konstrukcyjne, takie jak belki ramy dachowej, słupy nośne oraz mechanizmy sterujące pracą przesłon. Całość schematu stanowi przejrzystą mapę budowy pergoli, ułatwiającą zrozumienie wzajemnego powiązania głównych podzespołów tworzących finalną konstrukcję.

Komponenty pergoli SB400 Aluprof

Na przykładzie wersji wolnostojącej:

1. Belka wzdłużna (łożyskowa)
2. Belka poprzeczna (tył)
3. Belka poprzeczna przód
4. Belka wzdłużna (napędowa)
5. Słup tylny
6. Słup przedni (z odwodnieniem)
7. Pióro
8. Silnik liniowy

Rysunek techniczny przedstawiający szczegółowe przekroje trzech głównych profili aluminiowych pergoli SB400 marki Selt z podaniem ich wymiarów w milimetrach. Pierwszy schemat od lewej obrazuje profil słupa o przekroju prostokątnym o wymiarach 85 mm na 150 mm z widocznymi wewnętrznymi wypustkami usztywniającymi. Środkowy rysunek przedstawia profil belki o wymiarach 85 mm na 212 mm, składający się z większej komory górnej oraz mniejszej komory dolnej. Trzeci schemat prezentuje profil pióra (lameli) o opływowym, aerodynamicznym kształcie i szerokości 215,8 mm oraz wysokości 39,8 mm, z zaznaczonym promieniem zaokrąglenia rynienki bocznej R18. Dokumentacja ma charakter inżynieryjny, pozwalając na dokładną analizę gabarytów i struktury wewnętrznej kluczowych elementów nośnych oraz wypełniających systemu zadaszenia.

Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej
• profil pióra/lamela

Rysunek techniczny o charakterze montażowym przedstawiający detal wykończenia narożnika pergoli SB400 marki Selt. Schemat liniowy obrazuje montaż kątowej nakładki uszczelniającej, która jest mocowana od góry na styku dwóch belek konstrukcyjnych ramy za pomocą dwóch śrub. Wewnątrz profilu ramy widoczna jest zintegrowana rynna odprowadzająca wodę oraz system otworów montażowych z uszczelkami. Grafika zawiera podpisy techniczne i strzałki wskazujące kierunek instalacji poszczególnych komponentów, co służy jako instrukcja prawidłowego uszczelnienia górnych połączeń konstrukcji chroniącego przed przeciekaniem wody do wnętrza profili.

Kątowe nakładki uszczelniające

Zaślepki prostokątne słupów zastąpiono kątowymi nakładkami od góry belek (słupy wydłużone do góry belek).

Zmiana ma na względzie doszczelnienie krawędzi na łączeniu belek.

Stopy pergoli – przekroje

W zależności od konfiguracji, podpory pergoli wyposażone są w różne marki montażowe. Na indywidualne życzenie klienta każda podpora może być wyposażona w wybrany typ stopy montażowej.

Na stronie przedstawione są wyłącznie narożne typy marek. W przypadku zastosowania dodatkowej podpory, dostępne są inne typy z obwodem wokół całej podpory.

Zdjęcie przedstawia zbliżenie na mechanizm napędowy zintegrowany z konstrukcją dachu pergoli lamelowej. Centralnym elementem układu jest siłownik elektryczny o cylindrycznym kształcie, który jest zamontowany wzdłuż górnej belki konstrukcyjnej. Siłownik jest połączony za pomocą przegubowego ramienia z systemem dźwigni, które wprawiają w ruch obrotowy poszczególne lamele dachowe, umożliwiając tym samym płynną regulację kąta ich nachylenia. Cały mechanizm wykonany jest z elementów metalowych o wysokiej precyzji, co zapewnia stabilność pracy dachu, a widoczny przewód elektryczny doprowadza zasilanie niezbędne do zdalnego sterowania pozycją lameli. Zastosowane rozwiązanie konstrukcyjne pozwala na precyzyjne operowanie systemem przesłon w celu kontrolowania dopływu światła słonecznego oraz wentylacji pod pergolą.

Mechanizm lameli

Pióra poruszane są z użyciem mechanizmu napędzanego silnikiem elektrycznym w technologii Somfy IO, który zamontowany jest na górze belki poziomej. Silnik posiada przewód o długości ok. 4 metrów.

Zakres ruchu lameli

Wybór silnika determinuje zakres obrotu piór. Aby umożliwić sterowanie w zakresie 0°-120°, należy wyposażyć pergolę w dedykowany napęd Somfy.

Rysunek techniczny przedstawiający schematycznie mechanizm obrotu lamel w pergoli SB400 marki Aluprof. Na grafice widoczny jest przekrój boczny ramy z zamontowanymi uchwytami lamel, które są połączone wspólnym cięgnem sterującym. Za pomocą zielonej linii w kształcie łuku oraz zapisu 120° oznaczono maksymalny zakres kąta obrotu piór zadaszenia, umożliwiający płynną regulację natężenia światła pod pergolą. Aluminiowe uchwyty wyposażone są w precyzyjne punkty obrotu oraz specjalne gniazda montażowe, a cały system mechaniczny zaprojektowano tak, aby zapewnić stabilną i synchroniczną pracę wszystkich lamel dachu. Grafika ma charakter informacyjno-techniczny, obrazując funkcjonalność bioklimatycznego zadaszenia w zakresie kontroli nasłonecznienia i wentylacji.

Rysunek techniczny przedstawia szczegółową analizę mechaniczną pracy lameli dachowych w pergoli SB400, dzieląc układ na stronę napędową oraz stronę łożyskową. Grafika prezentuje trzy kluczowe etapy pracy systemu: pióra zamknięte, położenie dla maksymalnej wysokości silnika oraz pióra otwarte. W sekcji dotyczącej strony napędowej widoczny jest mechanizm siłownika o różnych zakresach wychylenia, opisany wymiarami montażowymi w milimetrach, takimi jak 569, 684, 130 oraz 101, co pozwala na precyzyjne śledzenie skoku siłownika w zależności od kąta nachylenia lameli. Po stronie łożyskowej schemat ukazuje przekroje poprzeczne profili lamelowych o szerokości 200 mm w różnych pozycjach obrotu, wraz z naniesionymi odległościami montażowymi między elementami, co obrazuje kompletny cykl pracy mechanizmu otwierania i zamykania dachu.

Mechanizm obrotu – przekroje w różnej pozycji

Przekrój poprzeczny

Przekrój podłużny

Przekrój poprzeczny lamela

Uwaga:
Po stronie łożyskowej występują wydłużone wałki mocujące pióra.
Możliwy odwrotny spadek piór (na silnik) lub pióra poziomo 43 mm od góry belki.

Przekrój podłużny lameli (strona łożyskowa)

Wydawaną oddzielnie uszczelkę wprowadzić w rowek pióra
doszczelniającego przód. Przeciwny koniec bez uszczelki.

Wizualizacja techniczna przedstawiająca przekrój narożnego połączenia konstrukcyjnego pergoli lamelowej SB400 marki Selt w kolorze antracytowym. Na grafice ukazano wewnętrzną strukturę profili aluminiowych, w tym wzmocnione łączenie belki poziomej z pionowym słupem nośnym za pomocą systemowych łączników stalowych i śrub. Widoczne są detale konstrukcyjne ramy, takie jak zintegrowane kanały odprowadzające wodę, uszczelki oraz precyzyjne dopasowanie elementów wykończeniowych narożnika. Transparentność części profili pozwala na analizę technicznego sposobu montażu, który zapewnia stabilność całej konstrukcji oraz szczelność systemu bioklimatycznego zadaszenia.

Wzmocniona konstrukcja pergoli

Pergola posiada wewnętrzne łączenia ramy, które usztywniają i wzmacniają całą konstrukcję nośną.

Odpływ wody z pergoli

Model SB400 wyposażony jest w zintegrowane wewnętrzne rynny, które odprowadzają deszczówkę z rowków lameli do belki, a następnie do podpór wybranych jako odpływowe. Dla uzyskania największej wydajności, zaleca się wybranie odpływów po dwóch stronach pergoli.

Kierunek otwierania lameli

Kierunek obrotu lameli znacznie on na sposób zacienienia tarasu, ilość wpadającego światła oraz komfort użytkowania pergoli. Odpowiednio dobrany do położenia słońca i najczęściej wykorzystywanej części tarasu pozwala skuteczniej ograniczyć nasłonecznienie, zachować dostęp do naturalnego światła oraz zapewnić oczekiwany efekt wizualny, dlatego najlepiej uwzględnić go już na etapie projektowania.

Rysunek techniczny przedstawia budowę oraz sposób montażu opcjonalnego łącznika podpory pośredniej w systemie pergoli SB400. Po lewej stronie grafiki widoczny jest gotowy, złożony moduł łącznika osadzony na kwadratowej podstawie montażowej z otworami na śruby. Po prawej stronie zaprezentowano schemat rozstrzelony tego samego elementu, ukazujący jego poszczególne komponenty, w tym płytę czołową z wycięciem, korpus łącznika oraz zestaw śrub i podkładek służących do stabilnego przytwierdzenia podpory do konstrukcji.

Niestandardowa ilość podpór

Standardowo pergola ścienna posiada zawsze dwie podpory, niezależnie od wymiaru. Konstrukcję można doposażyć w dodatkowe podpory, które mocowane są za pomocą specjalnego łącznika.

Konstrukcja nie wymaga zwiększania ilości podpór nawet przy maksymalnych wymiarach. Rozwiązanie to często stosuje się dla umożliwienia montażu zabudowy bocznej, np. refleksoli.

Łączenie modułowe

Nieograniczona ilość pergol może zostać połączona wzdłuż wysięgu lub wzdłuż szerokości

Rysunek techniczny przedstawia schemat łączenia dwóch modułów pergoli SB400 w jedną, rozbudowaną konstrukcję. Grafika ukazuje widok izometryczny dwóch pergoli ustawionych obok siebie, których ramy dachowe stykają się w centralnej części. W prawym dolnym rogu znajduje się szczegółowe powiększenie (detal), które ilustruje sposób mechanicznego połączenia belek nośnych obu modułów przy użyciu śrub, co zapewnia stabilność i spójność połączonego systemu.

Rysunek techniczny przedstawiający dwie możliwości rozbudowy modułowej pergoli SB400 marki Selt w formie czarnych szkiców liniowych na białym tle. Pierwszy wariant opisany jako łączenie wzdłuż wysięgu prezentuje trzy moduły ustawione obok siebie i oznaczone kolejno jako lewy, środkowy oraz prawy, co pozwala na uzyskanie szerokiej płaszczyzny zadaszenia wspartej na rzędzie wspólnych słupów. Drugi wariant opisany jako łączenie wzdłuż szerokości ukazuje segmenty montowane jeden za drugim i oznaczone jako tył, środkowy oraz przód, co skutkuje wydłużeniem konstrukcji w głąb tarasu. Oba schematy obrazują elastyczność systemu lamelowego w tworzeniu wielkogabarytowych osłon przeciwsłonecznych poprzez multiplikację standardowych jednostek konstrukcyjnych w dwóch prostopadłych kierunkach.

Łączenie modułów po wysięgu lub po szerokości

Pomiar i łączenie modułów pergoli

Łączenie konstrukcji odbywa się za pomocą dedykowanych szpil nierdzewnych, nakrętek stożkowych. Podpory nie są ze sobą łączone. Styki belek uszczelniane są przez 2 pasma taśmy samoprzylepnej EPDM (nie zapewnia ona wodoszczelności)

• A. Pergole połączone belkami wzdłużnymi
(łączenia na belce bocznej w celu uzyskania większej szerokości osłony)

• B. Pergole połączone belkami poprzecznymi
(łączenia na belce przedniej lub tylnej w celu uzyskania większego wysięgu osłony)

Pergola Bioklimatyczna SB 400 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie powierzchni oraz przeciwdeszczowa.

Charakterystyka wyrobu:
– Konstrukcja wykonana z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej.
– Konstrukcja wyposażona w system odprowadzania wody ze zintegrowanymi przelewami w belkach.
– Brak nachylenia połaci dachu.
– Obracane pióra dachowe ze zintegrowanymi rynnami, sterowane elektrycznie (dwa modele silników- dwa zakresy otwarcia).
– Możliwość stosowania automatyki pogodowej.
– Łatwe tworzenie wersji modułowych przez zwielokrotnianie pojedynczych modułów i scalanie ze sobą

– Wodoodporność dachu ruchomego oraz estetyczne odprowadzanie wody poprzez zintegrowane rynny boczne i słupy przednie.
– Ogranicza dostęp światła słonecznego w zależności od zapotrzebowania.
– Chroni przed wpływem warunków atmosferycznych deszczu i wiatru (w wielkości ograniczonej klasą wiatrową wg EN 13659).
– Chroni przed opadami śniegu do wartości max. 50 kg/m2 (jako obciążenie równomierne) .
– Nie wydziela toksycznych substancji w okresie eksploatacji.

– Emisja hałasu przez wyrób z napędem elektromechanicznym (związany z ruchem roboczym elementów ruchomych, wytwarzany
przez silnik elektryczny podczas pracy) nie jest uważana za znaczące zagrożenie i jest kwestią komfortu.
– Obrót piór dachu uruchamiany może być ręcznym przełącznikiem lub zdalnie sterowany.
– Łatwy dostęp do silnika
– Opcjonalnie obwodowe oświetlenie LED zintegrowane z rynnami (4500 K) oraz punkty świetlne w piórach (3300 K).

PARAMETRY TECHNICZNE PERGOLA SB400
Maksymalna szerokość modułu 4,0 m
Maksymalny wysięg: 7,0 m
Maksymalna wysokość w świetle belek dachu 2,80 m
Maksymalna wysokość: 3,01 m (konstrukcji – Hmax)
3,14 m (mechanizm obrotu piór – HL max)

Konstrukcja Wolnostojąca, jedno- lub wielomodułowa (zestawianie modułów pojedynczych),
wykonanie z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej,
wyposażona w system odprowadzania wody.Kąt spadku połaci 0°
Kolor konstrukcji RAL 9016 mat; RAL 7016 mat; FSM71319; inne jako niestandardowe
Zastosowanie Zewnętrzne
Mocowanie Podłoże nośne (słupy nośne lub uniwersalne kątowniki przyścienne)

Napęd elektryczny, silnik liniowy o parametrach:
Typ silnika ELERO Picolo XL 24V DC
– napięcie zasilania 230 V ~ 50 Hz 24 V DC
– moc 126 W 24 W
– pobór prądu 0,55 A 1,8 A
– klasa ochrony IP 65 IP 67- czas pracy ciągłej do 5 min (zależne od temp. otoczenia) do 2 min (zależne od temp. otoczenia.)
– max. siła osiowa 1200N 600 N
– prędkość wysuwu, max. wysuw 6 mm/s ; 200 mm 10,5 mm/s; 300 mm
– temperatura pracy Od -20°C do + 80°C Od -20°C do + 60°C
– max. kąt otwarcia piór do 90 stopni od położenia zamkniętego do 120 stopni od położenia zamkniętego

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
(konstrukcja nośna) 42/P/2020
(pióra dachowe) 158/S/2017
Odporność na obciążenie wiatrem
(pióra dachowe) 6 klasa (600 Pa)
Całkowity współczynnik przenikania
energii słonecznej gtot
0,01 – 0,90
