Pergola Wolnostojąca SB450 Pomiar i Dane techniczne

Pergola Wolnostojąca SB450 Pomiar

Pergola Wolnostojąca SB450 Pomiar

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

W zależności od zastosowananych lameli, rozmieszczone są one co 20,4cm lub co 22cm, aby zapewnić zamkniętemu dachowi wodoszczelność

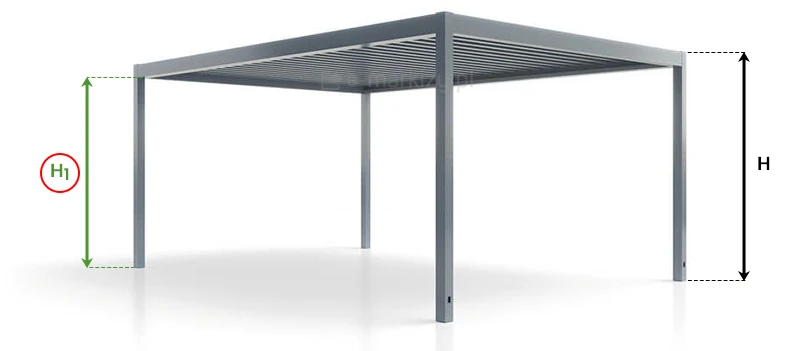

Wysokość pergoli Aluprof

Wysokość pergoli Aluprof

Wysokość w świetle standard H1=280cm
Wysokość całkowita (wraz z otwartymi lamelami) HL=311cm
Wysokość konstrukcji stałej H=299cm

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

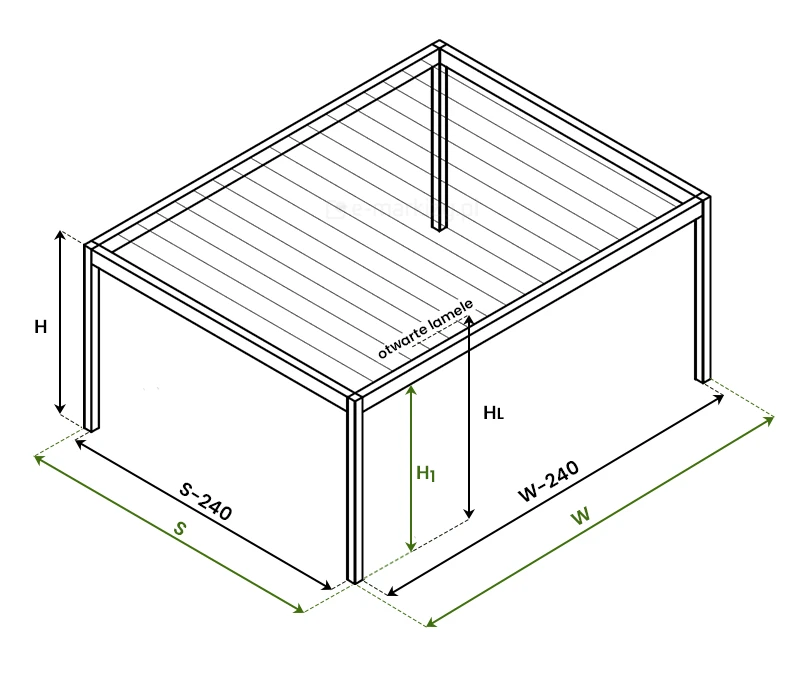

Szczegóły pomiaru pergoli wolnostojącej

Szczegóły pomiaru pergoli wolnostojącej

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 601cm)

Pergola Wolnostojąca SB450 Dane techniczne

PERGOLA SB450 – Przekroje elementów pergoli

PERGOLA SB450 – Przekroje elementów pergoli

• profil słupa (podpory)
• profil belki poziomej

Przekroje rynien odpływowych

Przekroje rynien odpływowych

Rynny odwodnienia – wymiary

Wymiary stóp i otworów kotwiących

Wymiary stóp i otworów kotwiących

Rodzaje lameli dachowych do pergoli SB 450 Aluprof

Rysunek techniczny na białym tle, przedstawiający szczegółowy przekrój oraz schemat rozmieszczenia lameli aluminiowych zadaszenia pergoli Aluprof SB 450 w wersji „Lamel Standard TYP F”. Kadr podzielony jest na dwie części. Górna część prezentuje powiększony przekrój pojedynczej lameli o nieregularnym kształcie geometrycznym z widocznymi wewnętrznymi komorami wzmacniającymi oraz technicznymi wymiarami: wysokością profilu wynoszącą 40 mm oraz całkowitą szerokością wynoszącą 216,5 mm. Dolna część rysunku przedstawia schemat zazębiania się i ułożenia trzech sąsiadujących lameli w pozycji zamkniętej. Na schemacie montażowym naniesiono osiowe wymiary rozstawu lameli, określone powtarzającą się wartością 204 mm, a także pionowy wymiar technologiczny o zakresie od 26 do 41 mm, wyznaczający pozycję punktów obrotu piór.
Typ F (standard) – Odstęp między lamelami to 204mm
Typ Z (slim) – Odstęp między lamelami to 220mm

Montaż lameli dachowych do prowadnic
Typ F (standard)
Typ Z (slim)

Maksymalna wysokość wystawania lameli ponad belkę poziomą
Typ F (standard) – Maksymalnie 94mm
Typ Z (slim) – Maksymalnie 113mm

PERGOLA SB450 Kierunek otwierania lameli typ F
PRZECIWNY do ruchu wskazówek zegara
Rysunek techniczno-poglądowy przedstawia schemat działania oraz kierunek obrotu lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu F. Cała grafika zaprezentowana jest na białym tle z użyciem czarnych linii konturowych, a także jasnozielonych elementów graficznych i napisów w języku polskim. W górnej części rysunku przedstawiono przekrój boczny czterech profilowanych lameli w pozycji półotwartej, co opisuje umieszczony poniżej nagłówek "PIÓRA CZĘŚCIOWO OTWARTE". Lamele charakteryzują się prostokątnym przekrojem głównym z wygiętym ramieniem odprowadzającym wodę na jednym z końców i są wskazane linią pomocniczą jako "Lamele TYP F". Po prawej stronie przekroju znajduje się pionowa zielona kreska z podpisem "PRZÓD SYSTEMU". Nad rysunkiem lameli umieszczono grubą, zieloną, zakrzywioną strzałkę skierowaną w prawą stronę, która ilustruje "KIERUNEK OTWIERANIA PIÓR". Dodatkowy opis wyjaśnia, że ruch ten jest "ZGODNY z ruchem wskazówek zegara". Przy skrajnej lamelce po prawej stronie za pomocą cienkich linii i łuku zaznaczono kąt rozwarcia wynoszący 130° względem linii poziomej. Dolną część grafiki zajmuje uproszczony schemat trójwymiarowy całej pergoli w rzucie z góry. Widoczna jest prostokątna rama dachu wsparta na pionowych słupach konstrukcyjnych, wewnątrz której znajdują się zamknięte, równoległe pióra ułożone poprzecznie. Na środku zadaszenia naniesiono zieloną, półkolistą strzałkę wskazującą obrót w prawą stronę, co potwierdza zgodny z ruchem wskazówek zegara kierunek otwierania lameli.
ZGODNY z ruchem wskazówek zegara

PERGOLA SB450 Kierunek otwierania lameli typ Z

Rysunek techniczno-poglądowy przedstawia schemat działania oraz kierunek obrotu lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu Z. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych, uzupełnionych o jasnozielone elementy graficzne i napisy w języku polskim. W górnej części grafiki znajduje się przekrój boczny czterech lameli przedstawionych w pozycji półotwartej, pod którymi umieszczono podpis "PIÓRA CZĘŚCIOWO OTWARTE". Profile posiadają charakterystyczny, esowaty kształt z zaokrąglonymi wygięciami na końcach i są wskazane za pomocą linii pomocniczej jako "Lamele TYP Z". Po prawej stronie przekroju widnieje pionowa zielona kreska z oznaczeniem "PRZÓD SYSTEMU". Nad rysunkiem profili umieszczono dużą, zieloną, zakrzywioną strzałkę skierowaną w lewo, opisującą "KIERUNEK OTWIERANIA PIÓR". Powyżej znajduje się tekst wyjaśniający, że ruch ten jest "PRZECIWNY do ruchu wskazówek zegara". Po lewej stronie, przy skrajnej lamelce, za pomocą cienkich linii, strzałki i łuku zaznaczono kąt rozwarcia wynoszący 130° względem płaszczyzny poziomej. W dolnej części schematu widoczna jest uproszczona, trójwymiarowa wizualizacja pergoli w rzucie z góry. Przedstawia ona prostokątną ramę dachu opartą na pionowych słupach, wewnątrz której zamontowane są zamknięte, równoległe pióra ułożone poprzecznie. Na środku powierzchni dachu umieszczono zieloną, zakrzywioną strzałkę wskazującą obrót w lewą stronę, co stanowi powtórzenie informacji o otwieraniu lameli w kierunku przeciwnym do ruchu wskazówek zegara.
PRZECIWNY do ruchu wskazówek zegara
Rysunek techniczno-poglądowy przedstawia schemat działania i kierunek otwierania lameli, czyli piór zadaszenia pergoli Aluprof SB450 typu Z. Całość zaprezentowana jest na białym tle z wykorzystaniem czarnych linii rysunkowych oraz jasnozielonych elementów graficznych i napisów w języku polskim. W górnej części grafiki widoczny jest przekrój boczny czterech lameli w fazie częściowego otwarcia, oznaczonych jako "PIÓRA CZĘŚCIOWO OTWARTE". Lamele mają esowaty, łukowato wygięty kształt z haczykowatymi zakończeniami na brzegach i są opisane wskaźnikiem jako "Lamele TYP Z". Po prawej stronie przekroju umieszczono pionową zieloną linię z podpisem "PRZÓD SYSTEMU". Duża, zielona, zakrzywiona strzałka wskazuje ruch obrotowy w prawą stronę, co definiuje nagłówek "KIERUNEK OTWIERANIA PIÓR". Powyżej znajduje się doprecyzowanie, że ruch ten jest "ZGODNY z ruchem wskazówek zegara". Po prawej stronie przekroju za pomocą cienkich linii, strzałki i łuku zaznaczono kąt otwarcia lameli wynoszący 130° względem płaszczyzny poziomej. W dolnej części rysunku znajduje się uproszczona, trójwymiarowa wizualizacja pergoli w widoku z góry, pokazująca prostokątną ramę dachu szczelnie wypełnioną zamkniętymi, równoległymi lamelami ułożonymi poprzecznie, opartą na pionowych słupach konstrukcyjnych. Na środku dachu umieszczono zieloną, zakrzywioną strzałkę, która powtarza informację o obrotowym kierunku otwierania piór w stronę prawą, czyli zgodnie z ruchem wskazówek
ZGODNY z ruchem wskazówek zegara
