Pergola Wolnostojąca Solid Aluprof Pomiar

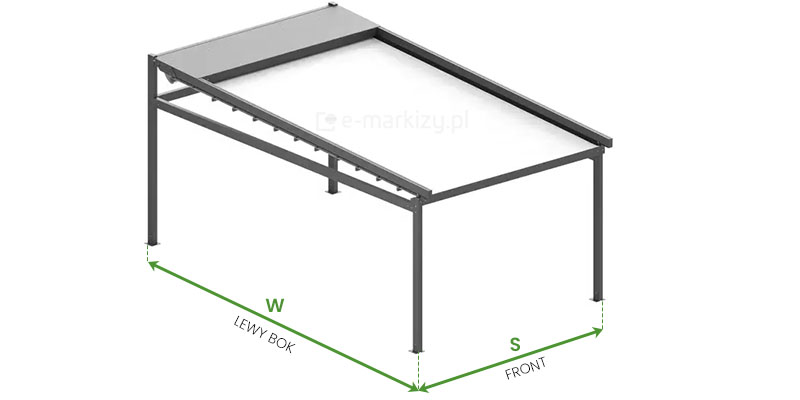

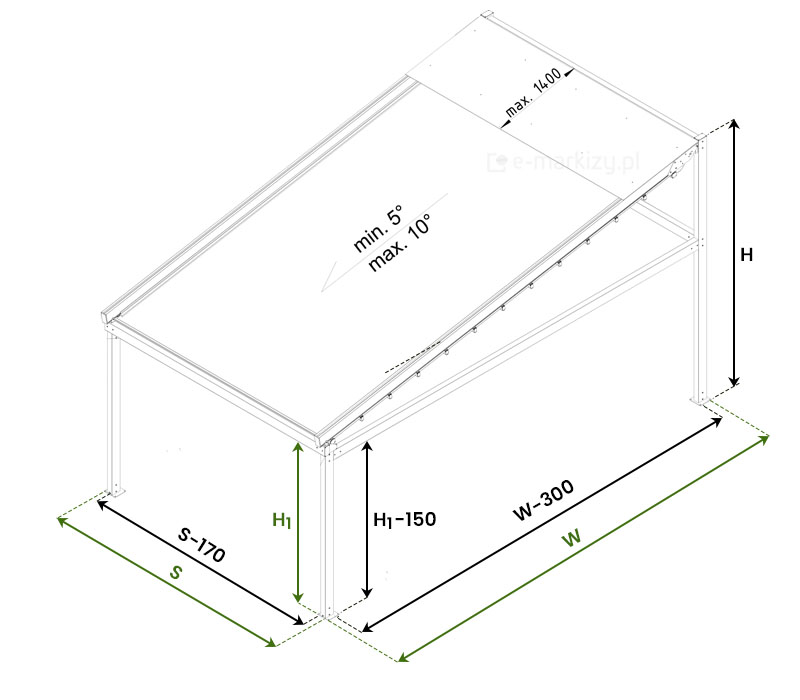

Rysunek techniczny prezentuje aksonometryczny schemat pomiarowy wolnostojącej pergoli Solid, wskazujący niezbędne parametry dla poprawnego wykonania i montażu konstrukcji. Rysunek określa całkowite wymiary zewnętrzne pergoli: szerokość (S) oraz głębokość (W), z uwzględnieniem koniecznych korekt wymiarowych niezbędnych dla prawidłowej instalacji. W przypadku szerokości zastosowano wymiar S pomniejszony o 170 milimetrów, natomiast głębokość całkowita uwzględnia redukcję o 300 milimetrów względem wymiaru W. Dokumentacja wskazuje również parametry techniczne dachu, w tym dopuszczalny zakres nachylenia od 5 stopni do 10 stopni oraz maksymalny wymiar elementu konstrukcyjnego dachu wynoszący 1400 milimetrów. Wysokości pionowe zostały określone jako wysokość całkowita (H) oraz wysokość przejścia pod belką (H1), gdzie światło przejścia pod konstrukcją dachową (H1-150) uwzględnia grubość profilu górnego.

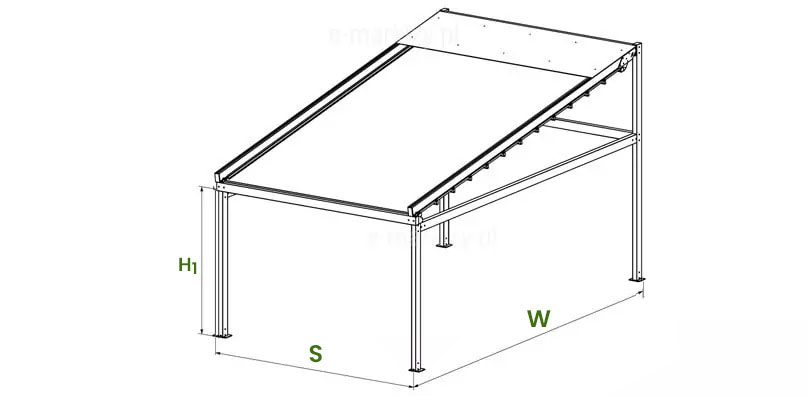

Pergola Wolnostojąca Solid Aluprof Pomiar – Jeden Moduł

S=Szerokość pergoli (max. 400cm)
W=Wysięg (max. 700cm)

Wysokość podpory H1=250cm (max. 300cm)
Wysokość maksymalna H=405,3cm (góra mocowania ściennego)
Wysokość do belki bocznej 235cm

Możliwy kąt pochyłu: min. 5°, max. 10°

Podane wyżej wymiary odnoszą się do standardowej wysokości podpór H1 – ta może być zmieniona na życzenie klienta, w takim wypadku pozostałe wartości także ulegną zmianie.

Wysokość całkowita w szczycie konstrukcji

• wysięg 400cm, kąt pochyłu 5° = 3188mm
• wysięg 400cm, kąt pochyłu 10° = 3528mm

• wysięg 500cm, kąt pochyłu 5° = 3275mm
• wysięg 500cm, kąt pochyłu 10° = 3704mm

• wysięg 700cm, kąt pochyłu 5° = 3450mm
• wysięg 700cm, kąt pochyłu 10° = 4057mm

*wymiary orientacyjne przy standardowej wysokości H1=250cm, decyduje technologia produkcji

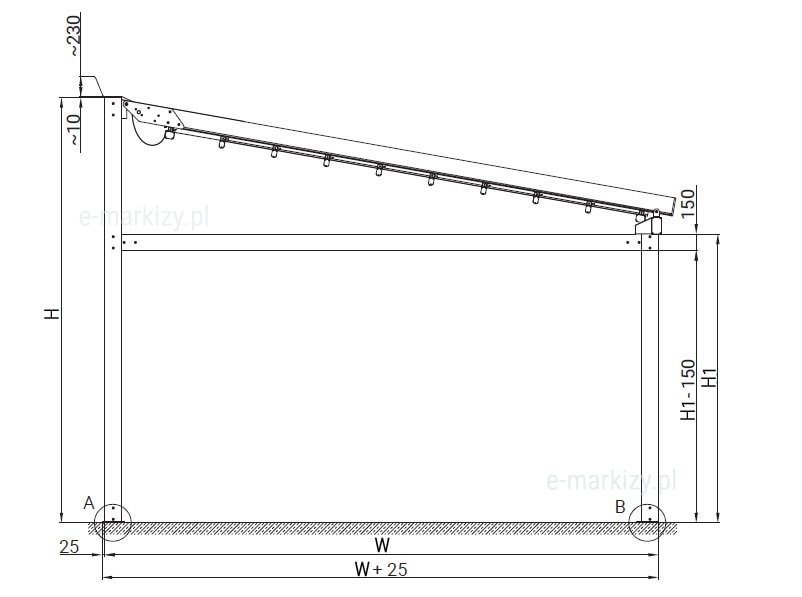

Rysunek techniczny w widoku bocznym przedstawiający schemat wymiarowania wolnostojącej pergoli Solid z dachem tkaninowym o nachyleniu jednostronnym. Na białym tle widoczny jest czarny szkic liniowy konstrukcji z precyzyjnymi oznaczeniami parametrów wysokości i wysięgu. Szerokość całkowita mierzona od zewnętrznych krawędzi stóp montażowych określona jest wzorem W + 25, natomiast rozstaw osiowy słupów oznaczony jest literą W. Po lewej stronie rysunku zaznaczono całkowitą wysokość konstrukcji literą H, wraz z dodatkowym wymiarem nadproża wynoszącym około 230 oraz elementem mocującym o wysokości około 10. Po prawej stronie znajdują się linie wymiarowe dla wysokości: H1 (do górnej krawędzi słupa), H1 - 150 (wysokość prześwitu pod rynną) oraz wysokość belki równa 150. Podstawa słupa po lewej stronie posiada detal oznaczony literą A z wymiarem 25, natomiast prawa stopa oznaczona jest literą B. Schemat szczegółowo obrazuje geometrię spadku dachu oraz kluczowe odległości montażowe niezbędne do prawidłowej instalacji systemu.

Wymiary Pergoli – Wysięg

H1 – wysokość pod belką przednią (w świetle)
W – wysięg systemu (max 7 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)

25mm – wymiar wystającej części marki montażowej
Szczegóły A, B – Zobacz dane techniczne

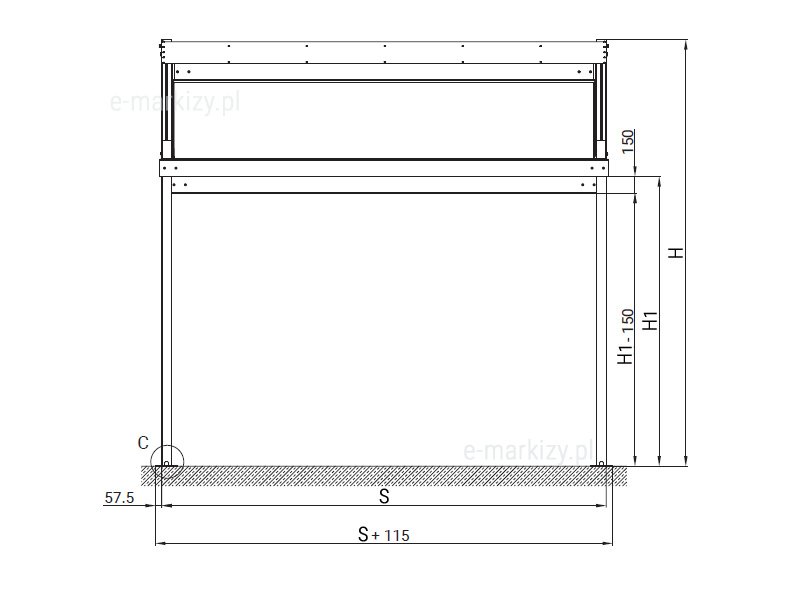

Rysunek techniczny w widoku frontowym przedstawiający schemat pomiarowania wolnostojącej pergoli Solid. Na białym tle widoczny jest czarny szkic liniowy konstrukcji z zaznaczonymi kluczowymi wymiarami wysokości i szerokości. Szerokość całkowita mierzona od zewnętrznych krawędzi stóp montażowych oznaczona jest jako S + 115, natomiast rozstaw osiowy słupów opisano literą S. Prawa strona rysunku zawiera linie wymiarowe dla wysokości: H (wysokość całkowita), H1 (wysokość do dolnej krawędzi belki) oraz H1 - 150 (wysokość prześwitu pod rynną). Dodatkowo zaznaczono wysokość samej belki konstrukcyjnej wynoszącą 150. W lewym dolnym rogu przy stopie słupa widnieje detal oznaczony literą C wraz z wymiarem pomocniczym 57.5, określającym wysunięcie podstawy słupa. Całość stanowi precyzyjną instrukcję pomiarową, ułatwiającą prawidłowe dopasowanie konstrukcji do miejsca montażu.

Wymiary Pergoli – Szerokość

H1 – wysokość pod belką przednią (w świetle)
S – szerokość systemu (max 4 m)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
Szczegół C – Zobacz dane techniczne

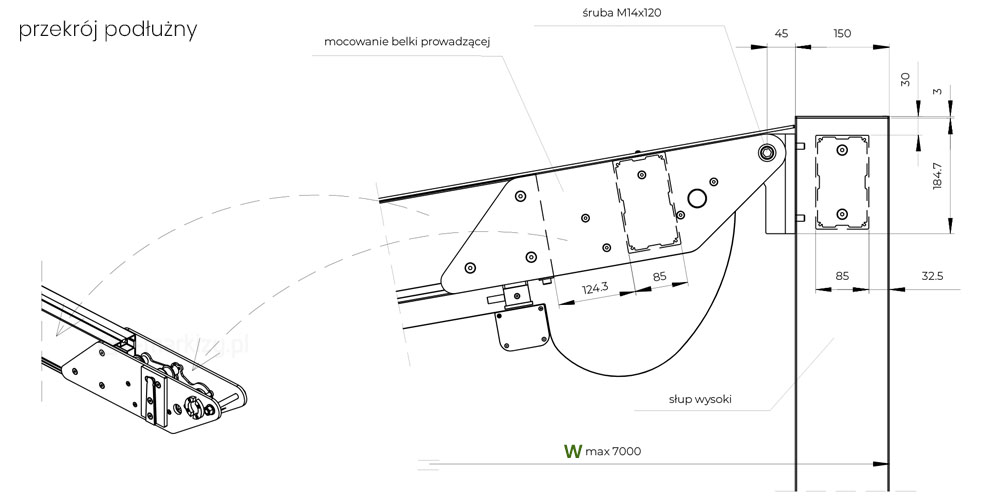

Mocowanie belki prowadzącej do podpory tylnej

Przekrój podłużny

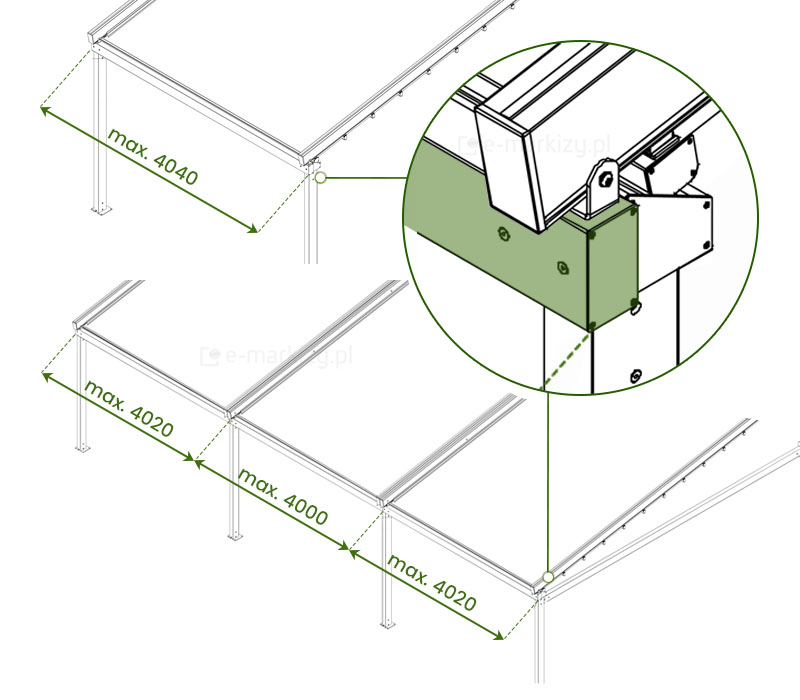

Rysunek techniczny przedstawia szczegółowy schemat pomiarowy belek przednich dla pergoli Solid, obejmujący konfigurację pojedynczą oraz modułową. W górnej części grafiki zaprezentowano pojedynczą konstrukcję pergoli, gdzie maksymalna długość belki przedniej wynosi 4040 milimetrów. Dolna część rysunku ukazuje wariant modułowy, w którym wymiary belek przednich wynoszą maksymalnie 4020 milimetrów dla sekcji skrajnych oraz 4000 milimetrów dla sekcji środkowej. Dodatkowo, w prawym górnym rogu znajduje się powiększony detal graficzny, który precyzyjnie ilustruje sposób łączenia belki przedniej z narożnikiem konstrukcji słupowej, co pozwala na dokładne zrozumienie miejsca montażu i połączeń mechanicznych.

Belka przednia pergoli

Przednia belka pergoli Solid nie jest uwzględniana przy pomiarze szerokości (S)

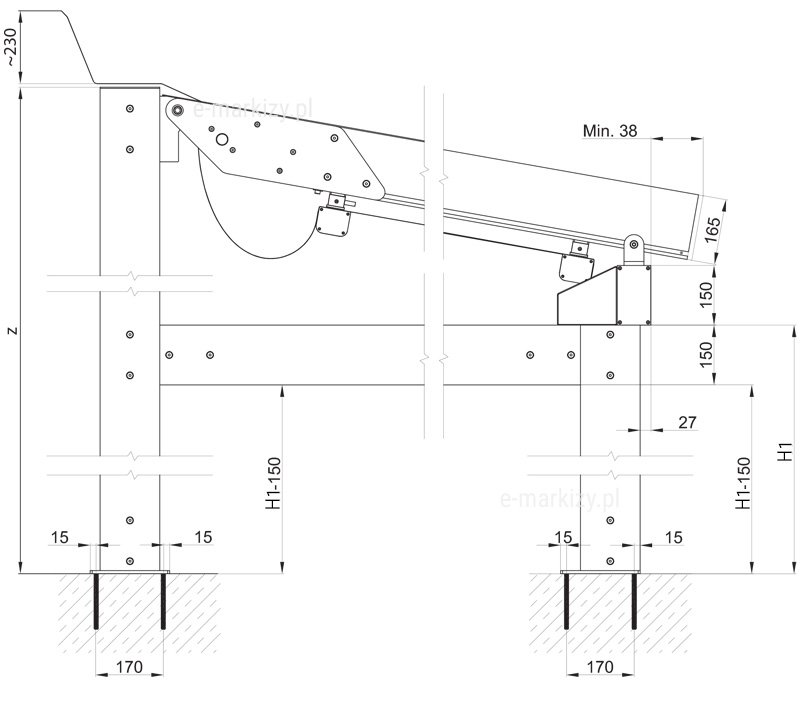

Rysunek techniczny przedstawia przekrój boczny wolnostojącej pergoli tarasowej Aluprof Solid, ukazując jej konstrukcję wsporczą oraz sposób mocowania zadaszenia. Po lewej stronie widoczny jest wyższy słup nośny zakończony u góry elementem konstrukcyjnym, przy którym montowany jest daszek ochronny, natomiast po prawej stronie znajduje się niższy słup, na którym opiera się konstrukcja dachu pod kątem. Schemat dokładnie ilustruje wymiary poszczególnych komponentów, w tym wysokości słupów, odległości między elementami montażowymi oraz parametry podstaw kotwiących w podłożu, które posiadają wymiar 170 milimetrów. Zaznaczone wartości liczbowe, takie jak H1, H1-150 oraz Z, definiują kluczowe punkty wysokościowe konstrukcji, a detale techniczne takie jak odstępy 15 milimetrów przy stopach słupów czy 38 milimetrów przy krawędziach dachu precyzyjnie określają sposób osadzenia pergoli. Całość przedstawia układ techniczny umożliwiający zachowanie odpowiedniego spadku dachu niezbędnego do poprawnego odprowadzania wody, z widocznymi wspornikami i mechanizmami łączącymi belkę poziomą ze słupami.

Przekrój boczny pergoli – wymiary

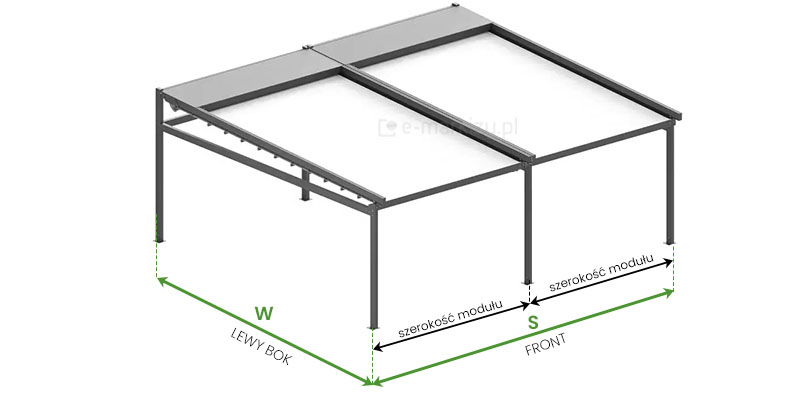

Wizualizacja izometryczna modułowej pergoli wolnostojącej Solid Aluprof w kolorze ciemnego grafitu, przedstawiająca sposób pomiaru konstrukcji dwumodułowej. Obraz ukazuje dwa połączone segmenty pergoli z dachem tkaninowym, gdzie lewy moduł jest całkowicie zwinięty do kasety, a prawy pozostaje otwarty, eksponując białe poszycie. Na schemacie naniesiono zielone linie pomocnicze i czarne strzałki wymiarowe z opisami w języku polskim. Frontowa szerokość całkowita konstrukcji została oznaczona literą S (FRONT) i podzielona na dwa równe odcinki z opisem „szerokość modułu”. Głębokość (wysięg) pergoli oznaczono literą W (LEWY BOK), wskazując odległość między przednim a tylnym słupem skrajnym. Całość zaprezentowana jest na białym tle, stanowiąc przejrzystą instrukcję określającą parametry gabarytowe systemu wielomodułowego.

Pomiar pergoli w 2 modułach

S – szerokość pergoli max. 800cm
W – wysięg pergoli max. 700cm
H1 – wysokość słupów przednich 250cm (max. 300cm)

Rysunek techniczny przedstawia aksonometryczny widok montażowy pergoli Solid marki Selt, ilustrujący sposób łączenia wielu modułów z uwzględnieniem kluczowych parametrów wymiarowych. Konstrukcja oparta jest na szeregu słupów, gdzie szerokości poszczególnych sekcji (SL, SŚ, SP) są pomniejszane o konkretne wartości w celu dopasowania elementów wykończeniowych, wynoszące odpowiednio 127,5 milimetra dla sekcji skrajnych oraz 85 milimetrów dla sekcji środkowej. Dokumentacja wyszczególnia również parametry nachylenia połaci dachowej, które mieści się w zakresie od 5 stopni do 10 stopni, przy maksymalnym wysięgu (H) wynoszącym 7230 milimetrów. Wymiarowanie głębokości konstrukcji (W) wskazuje na konieczność uwzględnienia redukcji o 300 milimetrów względem całkowitej głębokości modułu, natomiast wysokość przejścia pod belką (H1) jest również korygowana o 150 milimetrów względem wysokości całkowitej. Dodatkowo zaznaczono maksymalny dopuszczalny wymiar elementu konstrukcyjnego dachu, wynoszący 1400 milimetrów, co jest istotne dla zachowania statyki i poprawności montażowej całego systemu modułowego.

Pergola Solid – 3 moduły

Wymiarowanie poszczególnych modułów pergoli z uwzględnieniem wspólnych podpór wewnętrznych

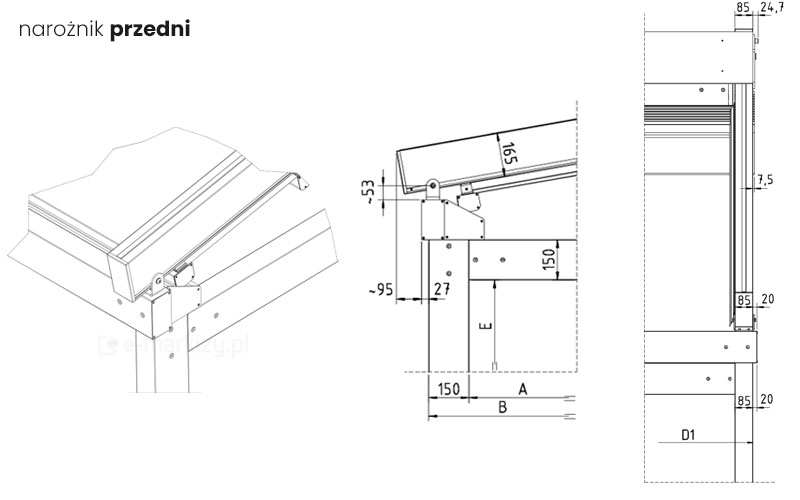

Rysunek techniczny przedstawia szczegółowy widok przedniego narożnika wolnostojącej pergoli Solid marki Selt, łączący wizualizację izometryczną z rzutami przekrojowymi. Lewa część grafiki ukazuje trójwymiarowy detal miejsca, w którym słup nośny łączy się z belką poziomą oraz mechanizmem dachowym, podczas gdy część prawa zawiera dwa widoki z wymiarowaniem technicznym. Rzuty te precyzyjnie określają parametry konstrukcyjne, w tym wysokość profilu belki poziomej wynoszącą 150 milimetrów, wysokość profilu dachowego równą 165 milimetrów oraz odległości montażowe kluczowych komponentów, takie jak szerokość słupa wynosząca 150 milimetrów i liczne wymiary pomocnicze oznaczone literami A, B, E oraz D1. Widoczne są również detale konstrukcyjne systemu, w tym odstępy montażowe wynoszące odpowiednio 27 milimetrów, 7,5 milimetra, 20 milimetrów oraz 85 milimetrów, co pozwala na dokładną ocenę geometrii połączeń narożnych. Dokumentacja ta służy jako wsparcie techniczne dla profesjonalnego montażu oraz weryfikacji wymiarów szczegółowych konstrukcji pergoli.

Narożnik przedni – przekrój

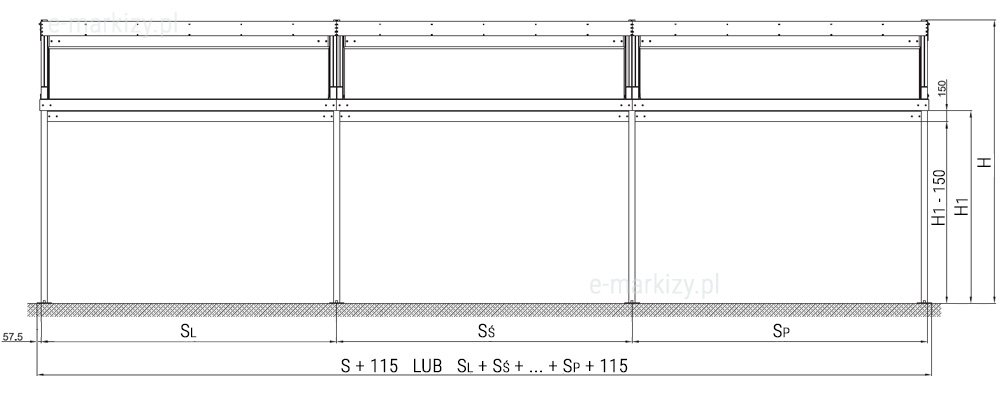

Rysunek techniczny przedstawia schemat konstrukcyjny wolnostojącej pergoli Solid marki Selt, ukazujący widok od frontu z zaznaczonymi kluczowymi wymiarami montażowymi. Ilustracja prezentuje układ słupów nośnych podtrzymujących górną ramę konstrukcyjną wraz z dachem. Na dole rysunku zdefiniowana jest szerokość całkowita pergoli, która dla konstrukcji pojedynczej wynosi S plus 115 milimetrów, natomiast dla układu modułowego obliczana jest jako suma szerokości poszczególnych modułów, oznaczonych jako SL, SŚ oraz SP, powiększona o 115 milimetrów uwzględniających zewnętrzne odstępy od krawędzi słupów. W pionie zaznaczono wysokość całkowitą H oraz wysokość przejścia pod belką H1, przy czym wartość H1 odpowiada wysokości całkowitej H pomniejszonej o 150 milimetrów, co odpowiada grubości profilu górnego. Całość dokumentacji technicznej służy do precyzyjnego planowania wymiarów konstrukcji pergoli w miejscu montażu.

Sposób wymiarowania systemu w wersji wolnostojącej wielomodułowej

Dla wersji wielomodułowej wymiary przyjmuje się jak dla analogicznych systemów jednomodułowych.
Różnica tkwi w podawaniu wymiarów szerokości systemu.
H1 – wysokość pod belką przednią (w świetle)
H – wysokość z tyłu systemu (do końca słupa wysokiego)
SL – szerokość skrajnego lewego modułu systemu (max 4000 mm)
SŚ – szerokość środkowych modułów systemu (max 4000 mm)
SP – szerokość skrajnego prawego modułu systemu (max 4000 mm)
