Poniżej jeden z przykładów Pomiar A Żaluzje Fasadowe
C80 Z90

wariant: Montaż we wnęce, prowadnice na uchwytach do ramy okna, blacha zabudowana lub niezabudowana

Uchwyt Prowadnicy Typ 1 – kątowy

• 50-70mm
• 70-100mm
• 100-145mm

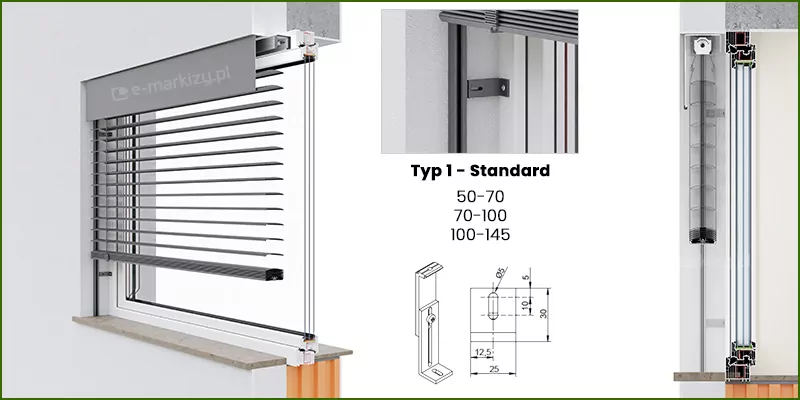

Zbiorcza infografika techniczna prezentująca system żaluzji fasadowej C80 z lamelami w kształcie litery C, montowanej do ramy okiennej za pomocą uchwytów typu Standard. Główna część obrazu po lewej stronie to trójwymiarowa wizualizacja przekroju okna z częściowo opuszczonym pancerzem żaluzji w kolorze antracytowym. Widoczna jest szyna górna osłonięta gładką blendą oraz pionowe prowadnice przymocowane do białego profilu okiennego. W centralnej części grafiki znajduje się zbliżenie na metalowy uchwyt dystansowy montowany do ramy oraz informacja tekstowa „Typ 1 – Standard” wraz z dostępnymi zakresami długości: 50-70, 70-100 oraz 100-145. Poniżej umieszczono schematyczny rysunek techniczny wspornika z naniesionymi wymiarami w milimetrach, takimi jak szerokość 25 mm oraz rozstaw otworów montażowych. Prawa strona grafiki przedstawia czysty pionowy przekrój konstrukcyjny, obrazujący ułożenie złożonego pakietu lamele względem nadproża oraz relację prowadnicy bocznej do płaszczyzny potrójnego pakietu szybowego. Całość ilustruje techniczne aspekty instalacji wnękowej, podkreślając dystans między osłoną a stolarką zapewniany przez systemowe uchwyty.
Żaluzja Fasadowa C80

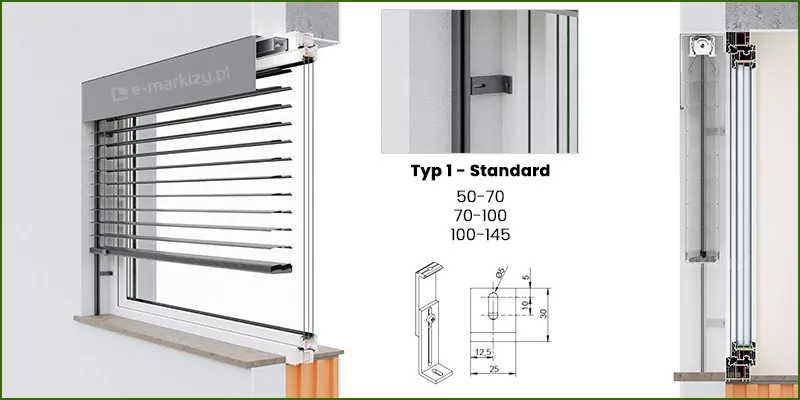

Trójwymiarowy schemat techniczny prezentujący informacje o prowadnicach żaluzje fasadowe Z90. Na grafice przedstawiono system żaluzji fasadowych Z90 w wariancie montażowym Typ 1 – Standard, przeznaczonym do instalacji z wykorzystaniem uchwytów dystansowych. Główna wizualizacja po lewej stronie ukazuje przekrój przez okno z częściowo opuszczonymi lamelami w kształcie litery Z w kolorze antracytowym, które są osadzone w prowadnicach bocznych zamontowanych do glifu okiennego. W środkowej części grafiki znajduje się powiększony detal metalowego wspornika w kształcie litery L, mocującego prowadnicę do ściany, oraz rysunek techniczny z wymiarowaniem i specyfikacją trzech zakresów regulacji wysięgu: od 50 do 70 milimetrów, od 70 do 100 milimetrów oraz od 100 do 145 milimetrów. Rysunek izometryczny uchwytu precyzuje konstrukcję elementu mocującego z podłużnym otworem regulacyjnym o szerokości 12,5 milimetra oraz otworami montażowymi o średnicy 5 milimetrów. Prawa strona obrazu przedstawia pionowy przekrój konstrukcyjny, ilustrujący relację między kasetą górną z mechanizmem napędowym, pakietem lameli a warstwami ściany budynku, w tym ceramicznym pustakiem, izolacją termiczną oraz wielokomorowym profilem okiennym z pakietem szybowym.
Żaluzja Fasadowa Z90

Pomiar A Żaluzje Fasadowe C80 Z90

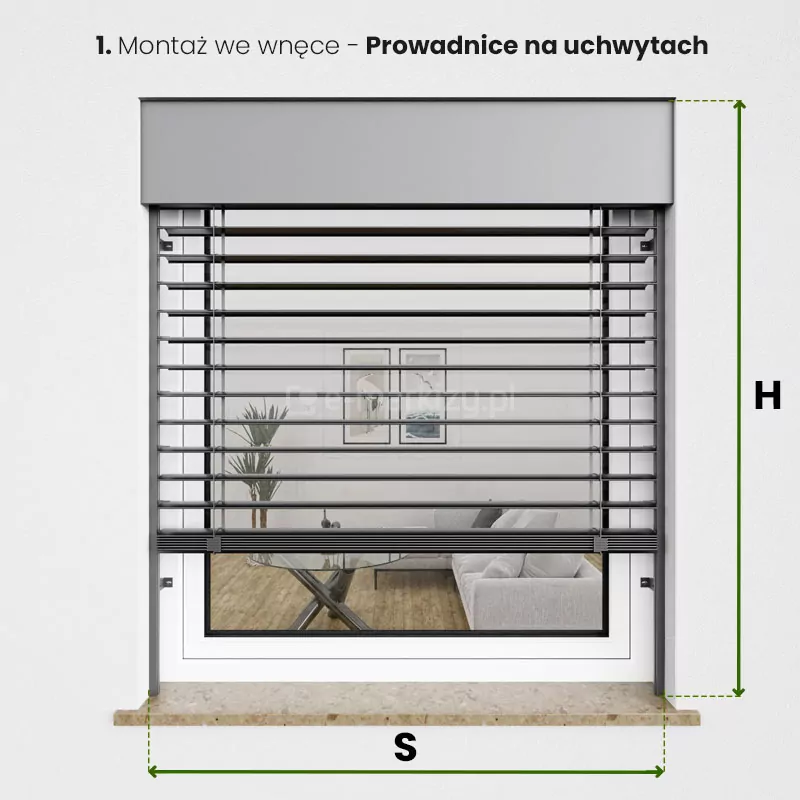

S – szerokość żaluzji

Aby zmierzyć szerokość, podajemy wymiar S, czyli zewnętrzny, skrajny wymiar żaluzji (górna blacha osłonowa oraz prowadnice z uchwytami, nigdy nie wychodzą poza ten wymiar). Wymiarowanie przy zastosowaniu blachy osłonowej. Podajemy zawsze skrajne wymiary zewnętrzne łącznie z prowadnicami.

H – wysokość żaluzji

Pomiar wysokości żaluzji z zastosowaniem prowadnic listwowych z blachą osłonową. Do zamówienia podajemy wysokość całkowitą H, czyli zewnętrzny skrajny wymiar od dołu prowadnicy do końca (górnej części) żaluzji. Należy zwrócić uwagę że blacha osłonowa tylko przysłania górną część lameli a nie podwyższa cały wymiar żaluzji

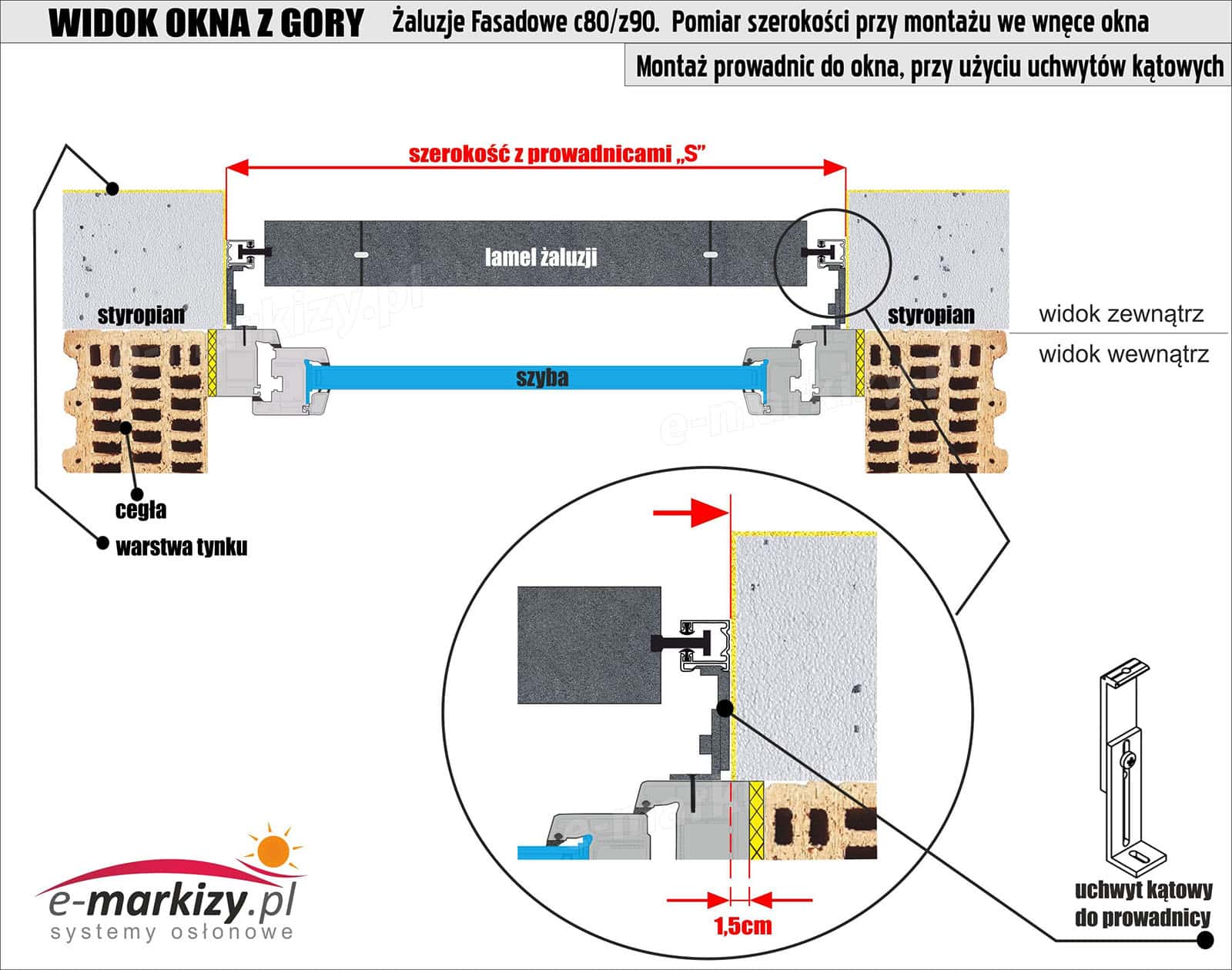

Montaż we wnęce, uchwyty standard – pomiar szerokości

Pomiar szerokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej.



Żaluzja z prowadnicami – pomiar wysokości

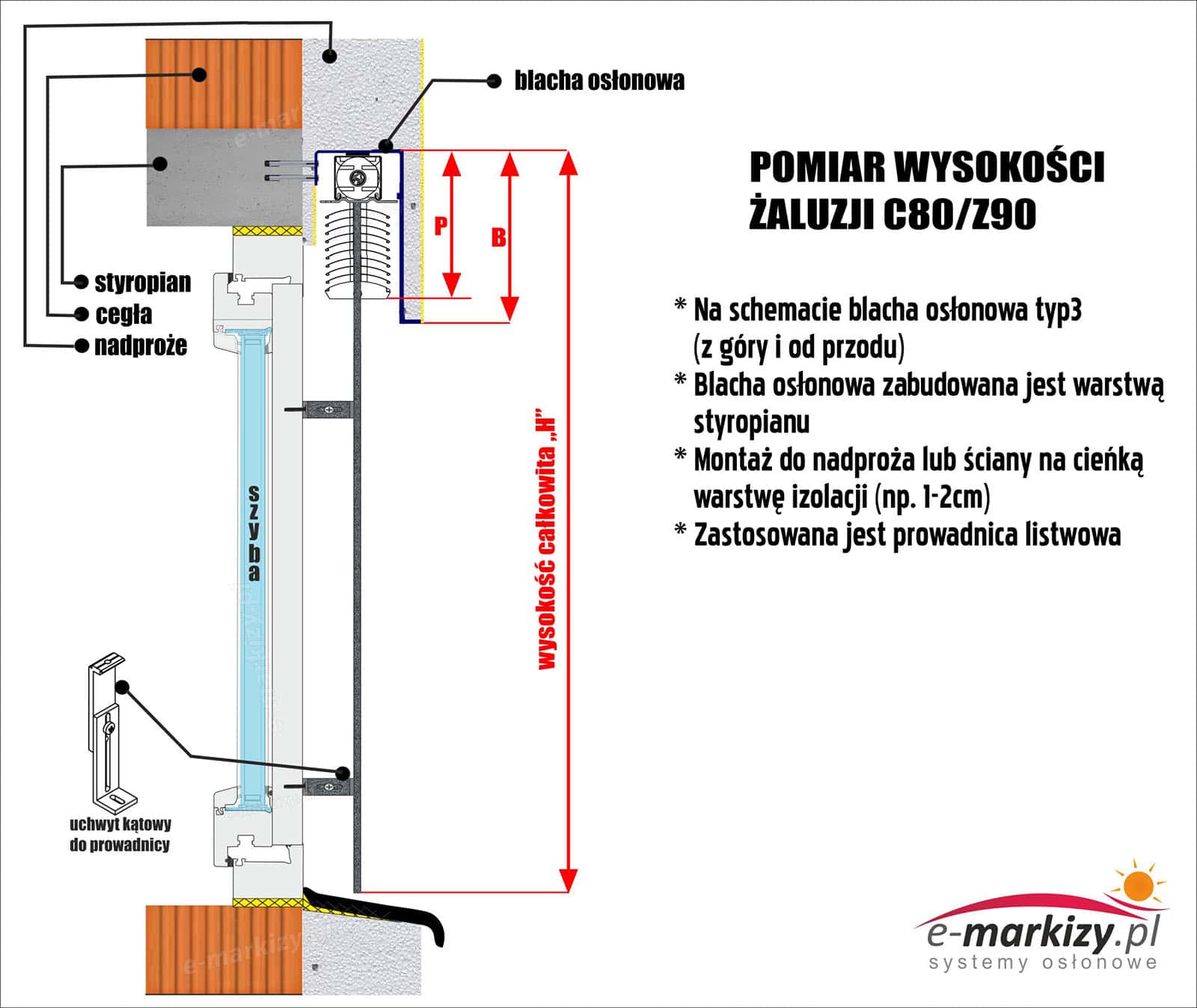

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem zabudowanej blachy osłonowej od czoła. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są na warstwie ocieplenia (np.1-2cm). Do zamówienia podajemy wymiar H

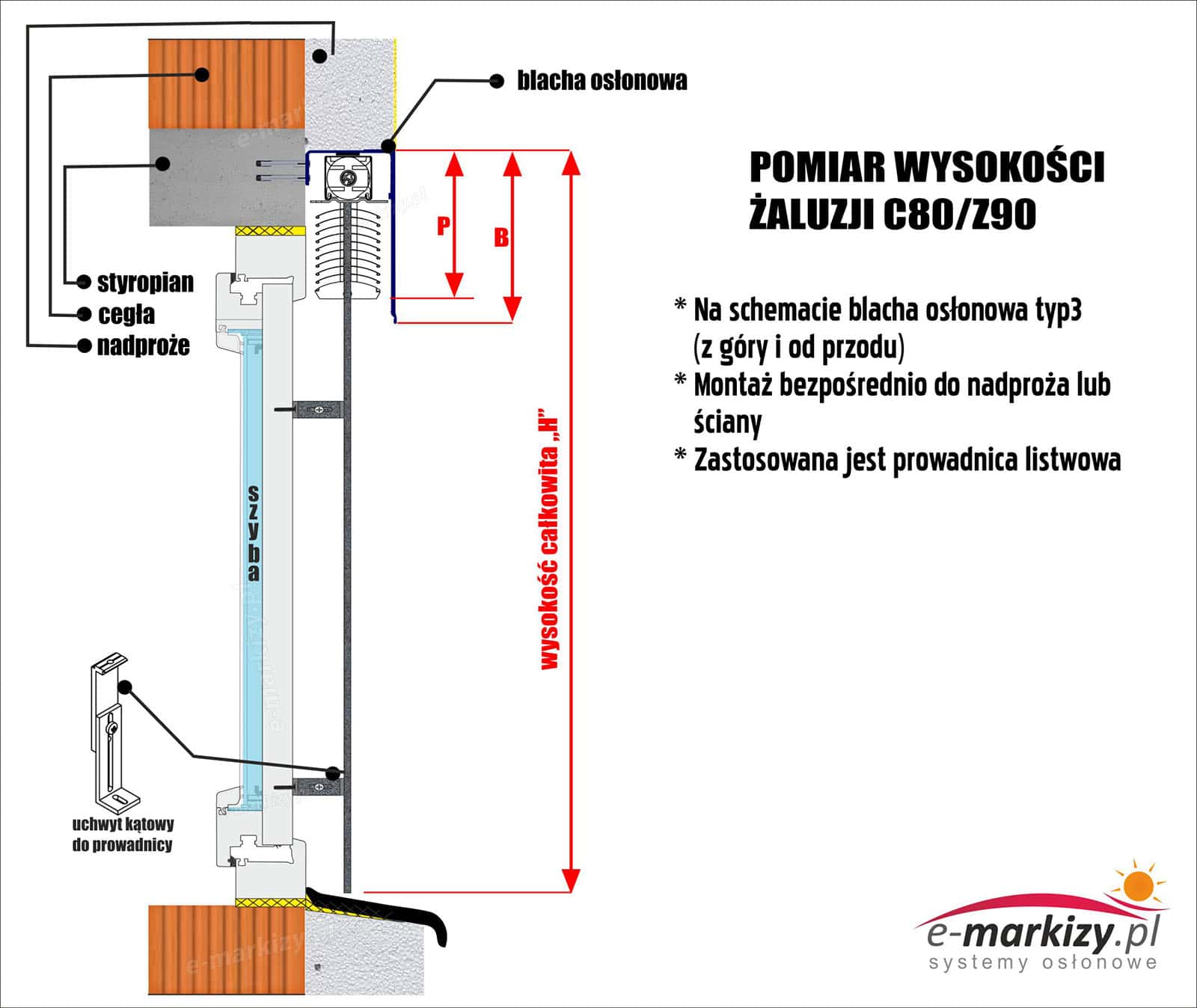

Pomiar wysokości żaluzji przy montażu we wnęce okna, z zastosowaniem niezabudowanej blachy osłonowej od czoła i z góry TYP3. Użyte są prowadnice listwowe. Uchwyty żaluzji zamocowane są bezpośrednio do nadproża (lub poszerzenia okna). Do zamówienia podajemy wymiar H.

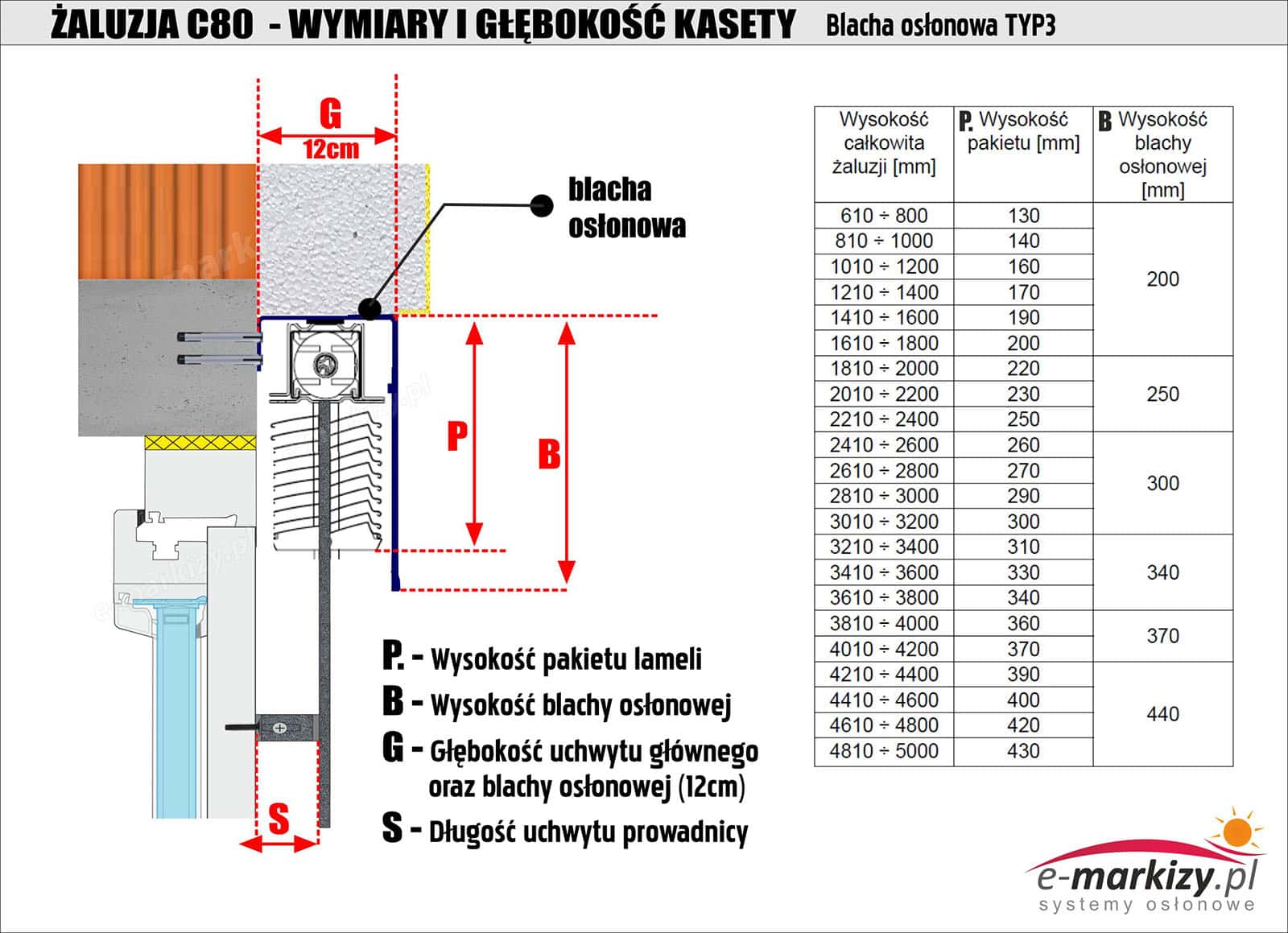

Żaluzja fasadowa c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem niezabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy

Żaluzja fasadowa z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (14cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej

Żaluzja fasadowa z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem niezabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
S – Długość uchwytu prowadnicy



Pomiar A Żaluzje Fasadowe C80 Z90 – Montaż żaluzji w wersjach modułowych

Żaluzja fasadowa z90 – wymiar i głębokość kasety

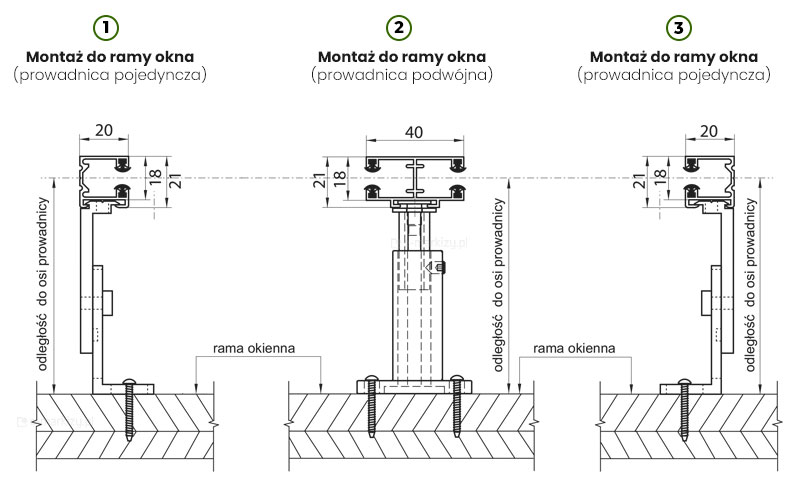

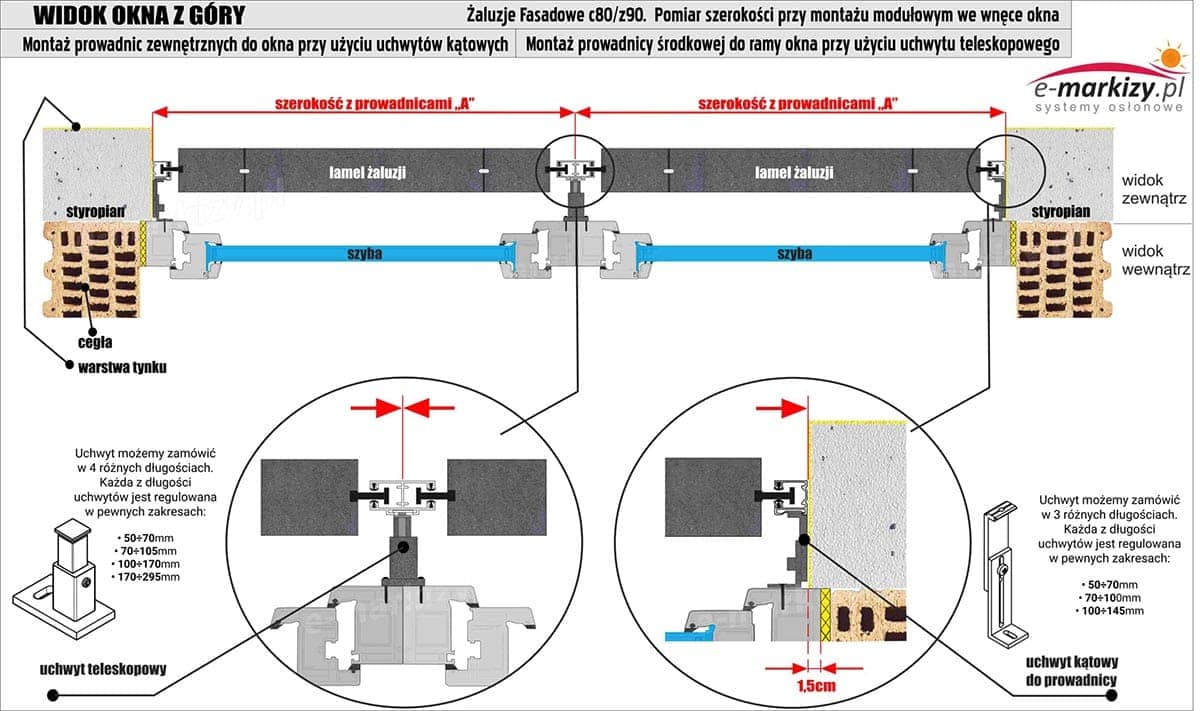

Pomiar szerokości przy montażu modułowym (żaluzje występują w module czyli jedna obok drugiej z zastosowaniem wspólnej prowadnicy pośrodku) we wnęce okna – Montaż prowadnic zewnętrznych do okna przy użyciu uchwytów kątowych (opcjonalnie bezpośrednio do ściany). Montaż prowadnicy środkowej do ramy okna przy użyciu uchwytu teleskopowego.

Pomiar szerokości – Przykład zastosowania różnych uchwytów

SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ B czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ S czyli zewnętrzny, skrajny wymiar obu żaluzji z prowadnicami. Jest to szerokość całego modułu (w tym przypadku podwójnego, złożonego z dwóch żaluzji)

Wykorzystywane uchwyty:

Typ 1 – kątowy (do montażu skrajnych prowadnic do ramy okna)

  • 50-70mm
  • 70-100mm
  • 100-145mm

Typ 2 – teleskopowy (do montażu prowadnicy modułowej do ramy okna)

  • 50-70mm
  • 70-105mm
  • 100-170mm

Prowadnice skrajne montowane bezpośrednio do ściany:
