Wskazówki i porady na pomiar C żaluzje fasadowe C80 Z90

Poniżej jeden z przykładów Pomiar C żaluzje fasadowe

C80 Z90

wariant:

Montaż we wnęce, prowadnice ościeżnicowe, blacha zabudowana lub niezabudowana

Żaluzja Fasadowa C80

Żaluzja Fasadowa Z90

Pomiar C żaluzje fasadowe C80 Z90

S – szerokość żaluzji

Aby zmierzyć szerokość, podajemy wymiar S, czyli zewnętrzny, skrajny wymiar żaluzji (górna blacha osłonowa oraz prowadnice nigdy nie wychodzą poza ten wymiar). Wymiarowanie przy zastosowaniu blachy osłonowej. Podajemy zawsze skrajne wymiary zewnętrzne łącznie z prowadnicami.

H – wysokość żaluzji

Pomiar wysokości żaluzji z zastosowaniem prowadnic listwowych z blachą osłonową. Do zamówienia podajemy wysokość całkowitą H, czyli zewnętrzny skrajny wymiar od dołu prowadnicy do końca (górnej części) żaluzji. Należy zwrócić uwagę że blacha osłonowa tylko przysłania górną część lameli a nie podwyższa cały wymiar żaluzji

Pomiar C żaluzje fasadowe C80 Z90

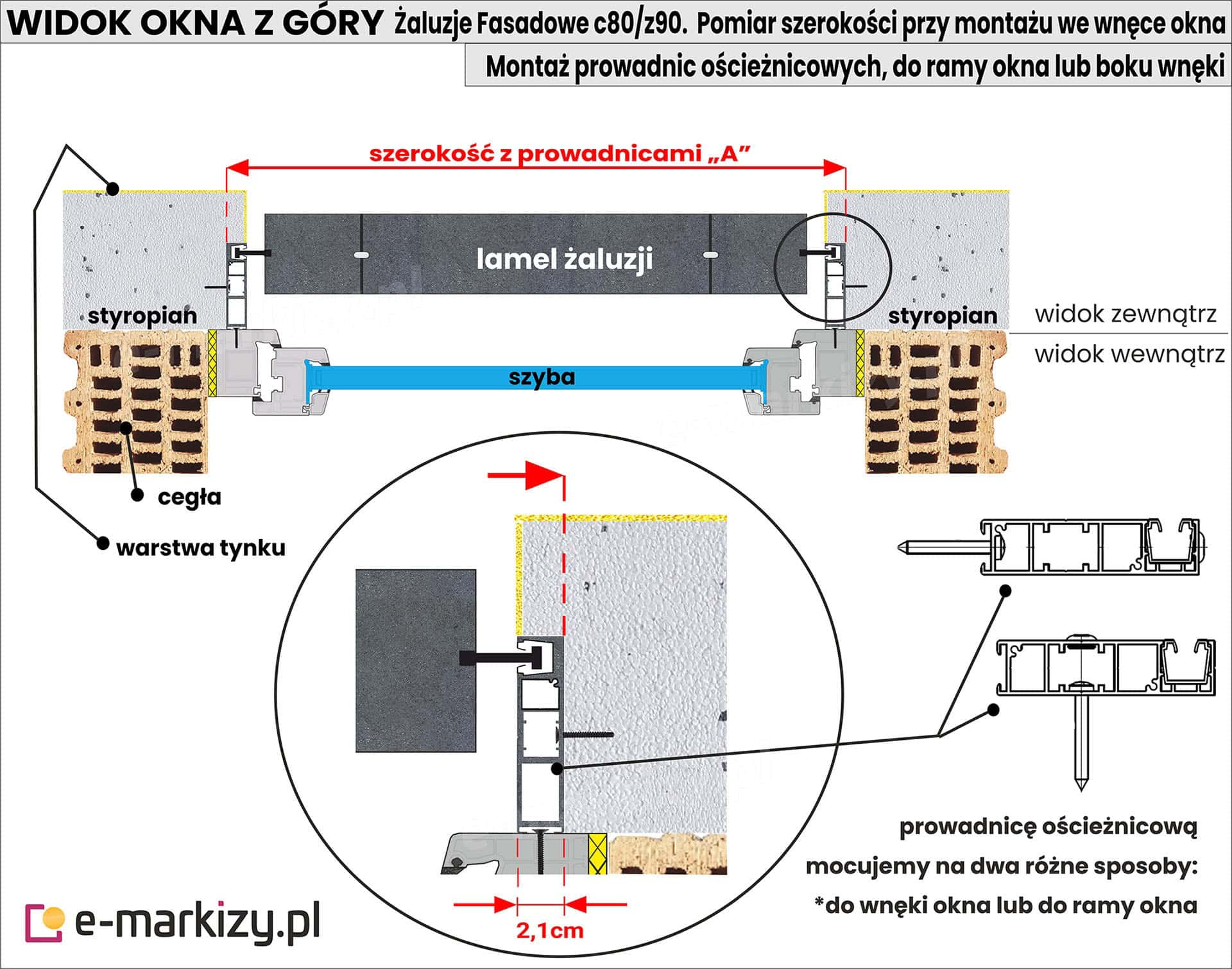

Montaż we wnęce, prowadnice ościeżnicowe – pomiar szerokości

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

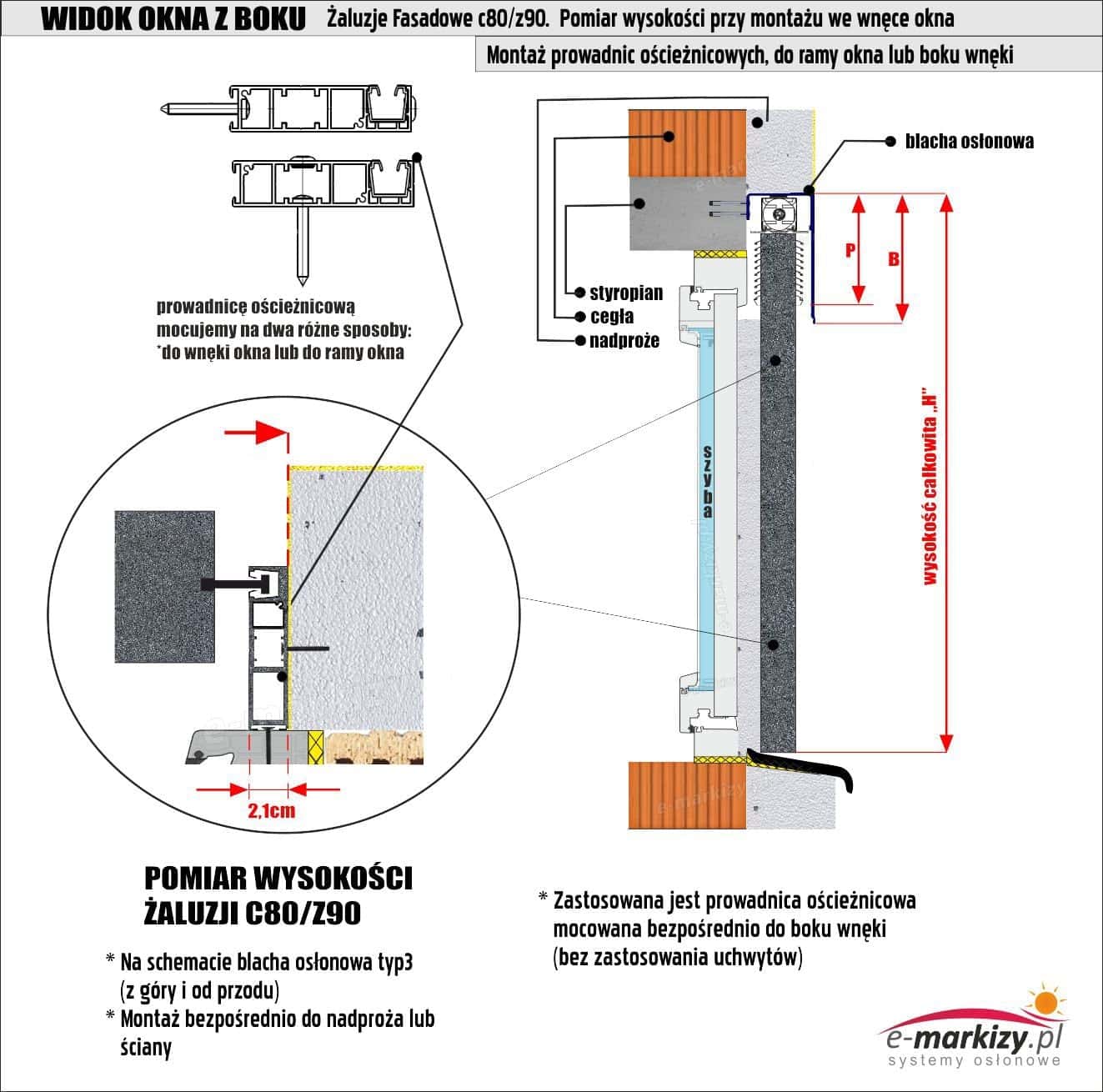

Montaż we wnęce, prowadnice ościeżnicowe – pomiar wysokości

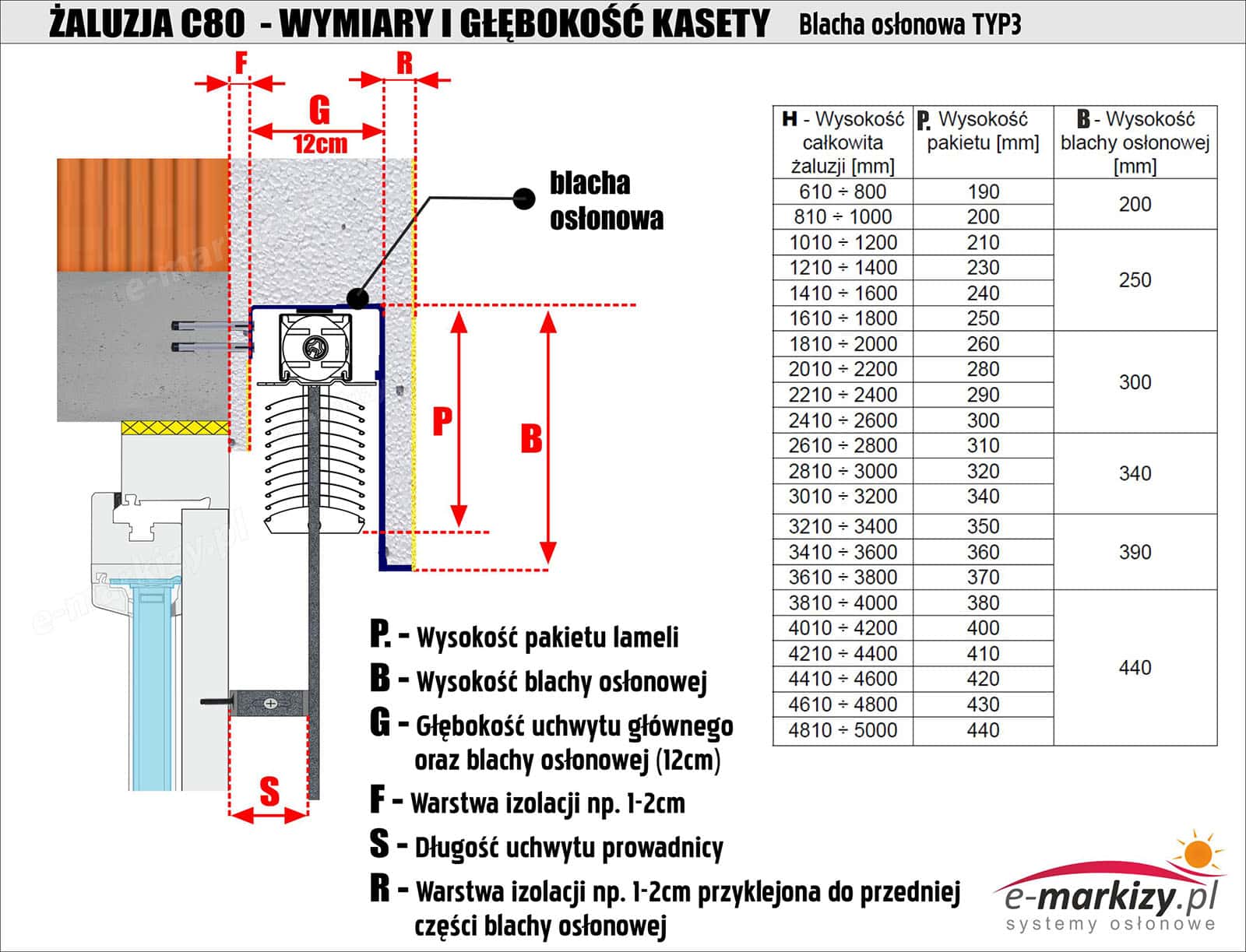

Żaluzja c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego (12cm)
S – Długość uchwytu prowadnicy

Żaluzja c80 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowej.

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej

Żaluzja z90 – wymiar i głębokość kasety

Pomiar szerokości żaluzji przy montażu we wnęce okna. z zastosowaniem zabudowanej blachy osłonowe
P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (14cm)
F – Warstwa izolacji np. 1-2cm
S – Długość uchwytu prowadnicy
R – Warstwa izolacji np. 1-2cm przyklejona do przedniej części blachy osłonowej

Żaluzja z90 – wymiar i głębokość kasety

P – Wysokość pakietu lameli
B – Wysokość blachy osłonowej
G – Głębokość uchwytu głównego oraz blachy osłonowej (12cm)
S – Długość uchwytu prowadnicy

Pomiar C żaluzje fasadowe C80 Z90

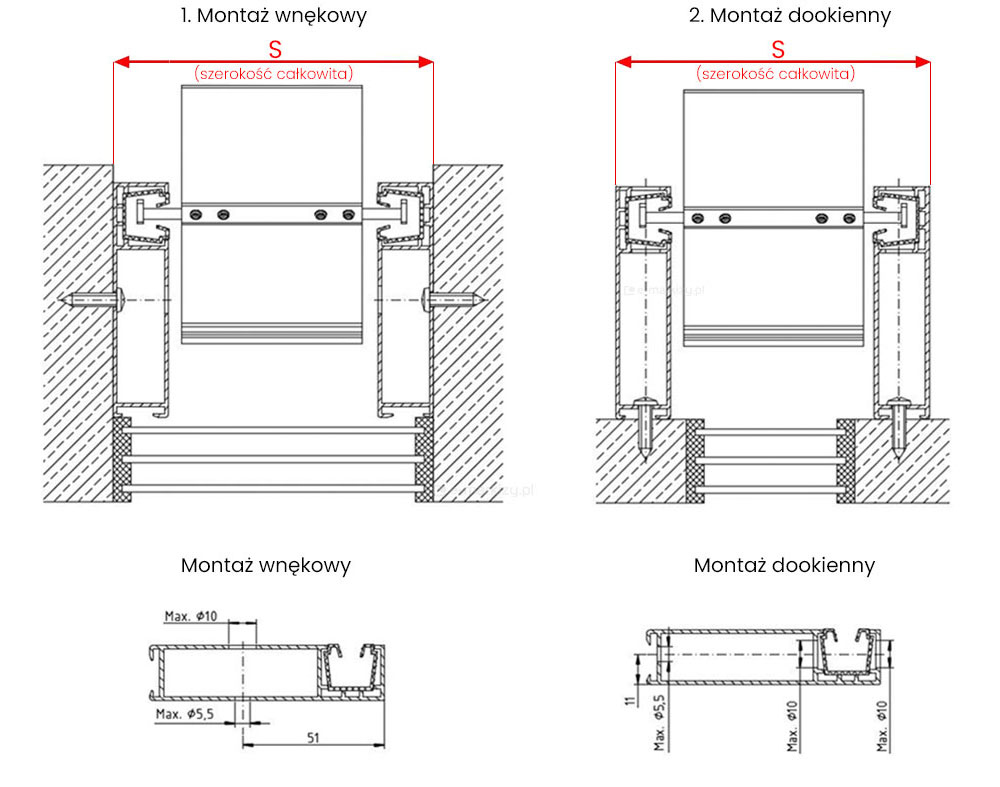

Sposoby pomiaru przy montażu wnękowym i dookiennym

Pomiar C żaluzje fasadowe C80 Z90

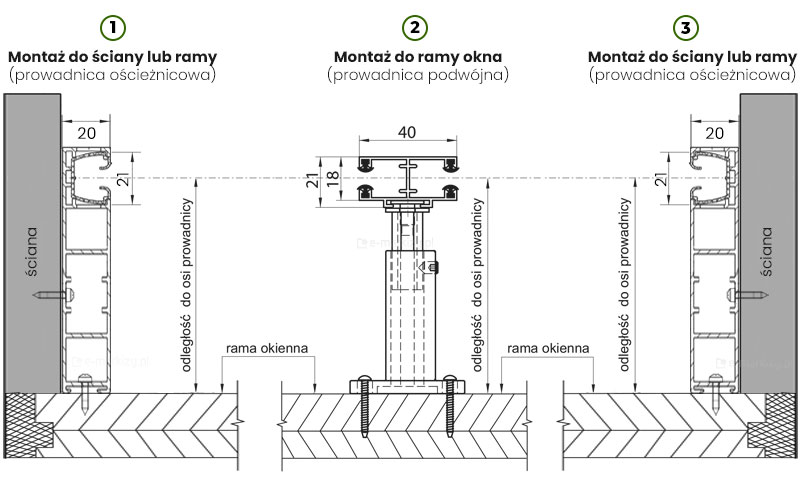

Montaż żaluzji w wersjach modułowych

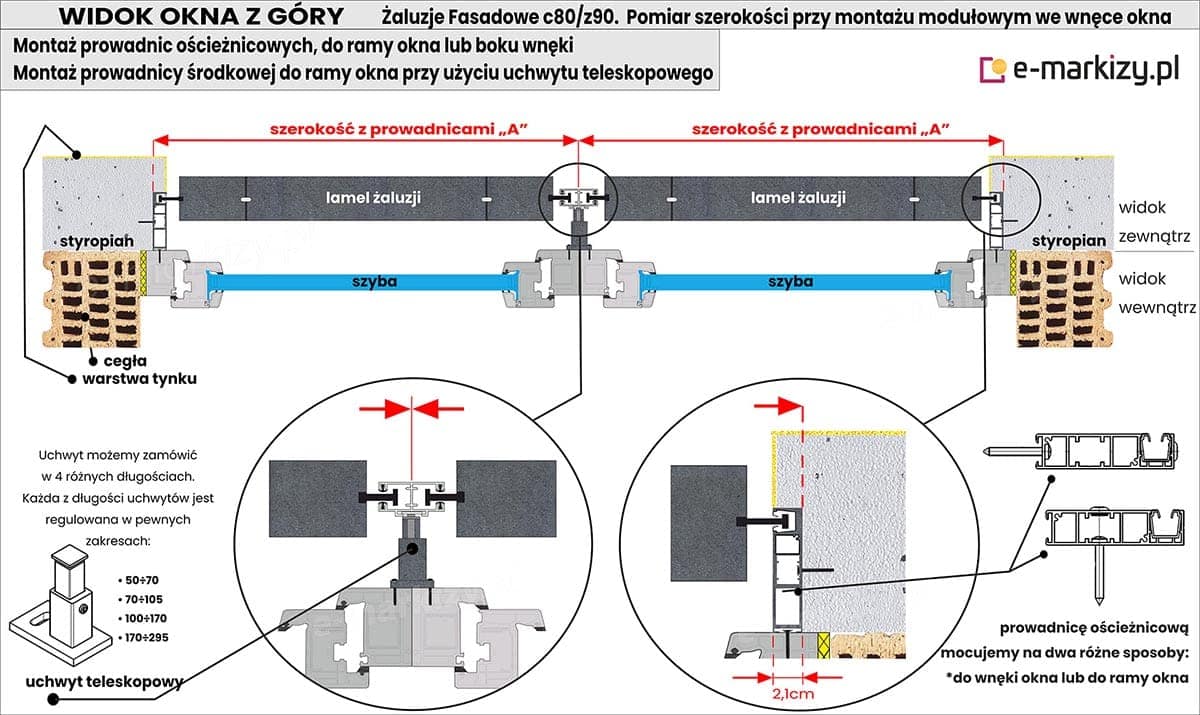

Pomiar szerokości przy montażu modułowym we wnęce okna – Montaż prowadnic ościeżnicowych do ramy okna lub boku wnęki – Montaż prowadnicy środkowej do ramy okna przy użyciu uchwytu teleskopowego

Pomiar szerokości

SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)
SZEROKOŚĆ A czyli zewnętrzny, skrajny wymiar żaluzji z prowadnicami (do osi środkowej prowadnicy)

Wykorzystywane uchwyty:

Typ 2 – teleskopowy (do montażu prowadnicy modułowej do ramy okna)

50-70mm
70-105mm
100-170mm

Prowadnice skrajne ościeżnicowe montowane do ściany:

Montaż do ściany – ościeżnicowo
