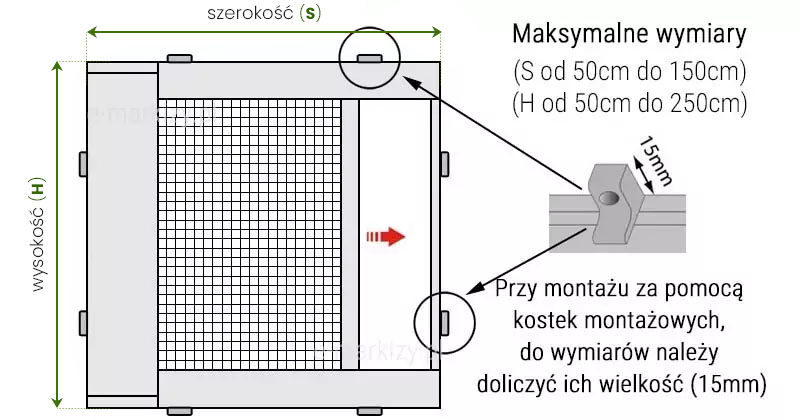

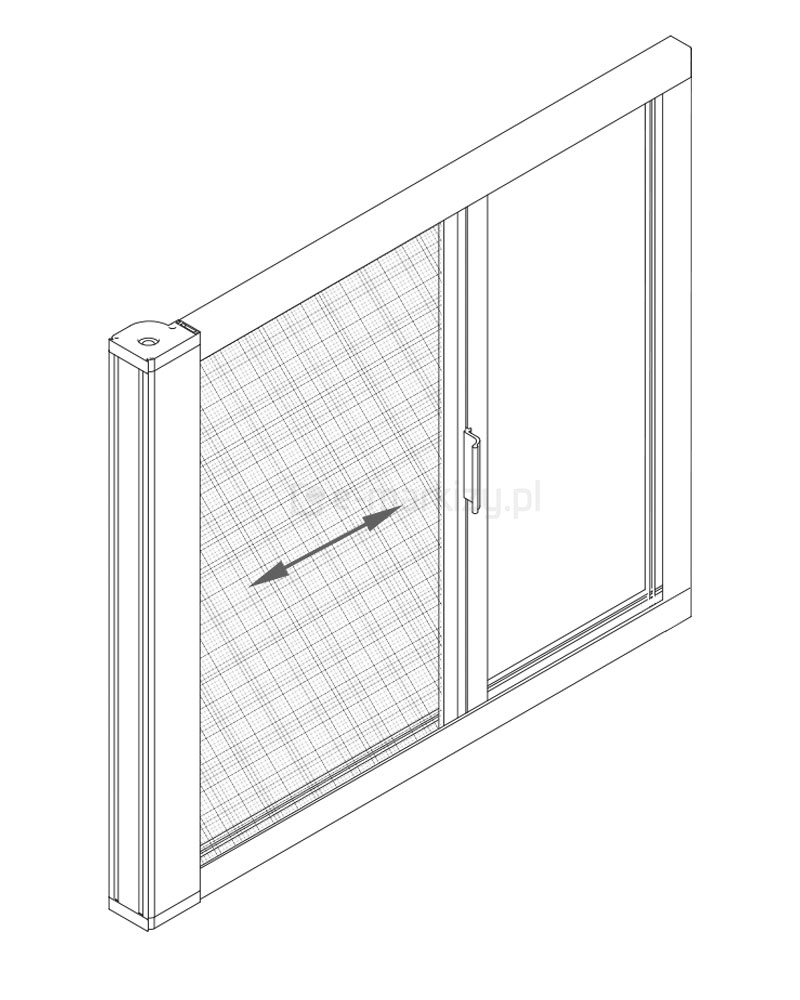

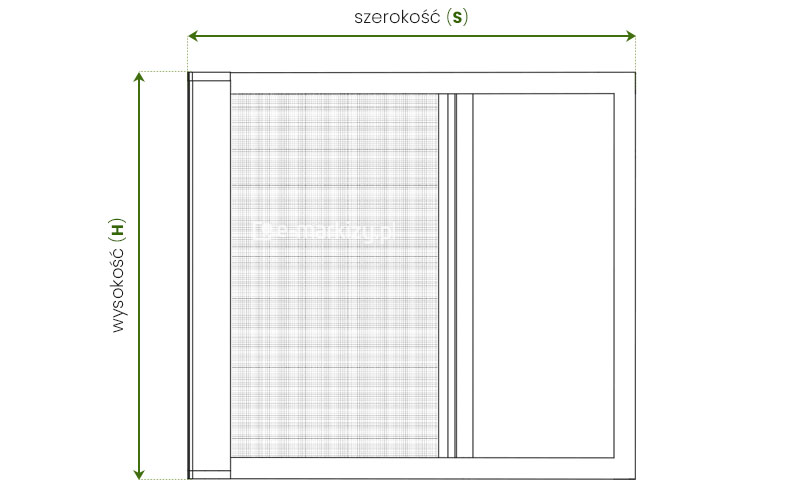

Pomiar moskitiery drzwiowej z napędem sprężynowym

S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

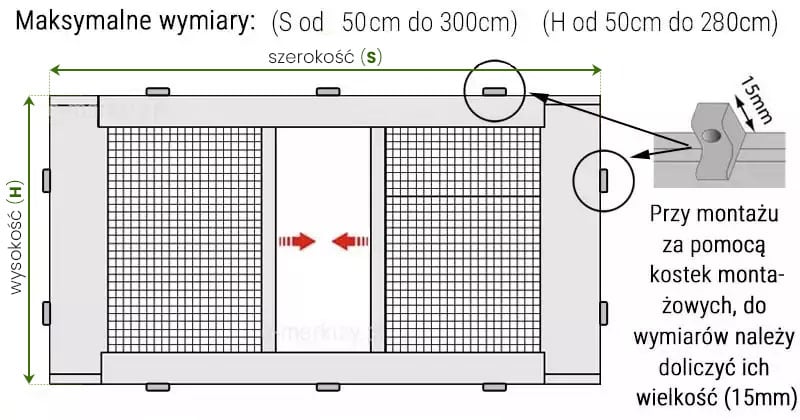

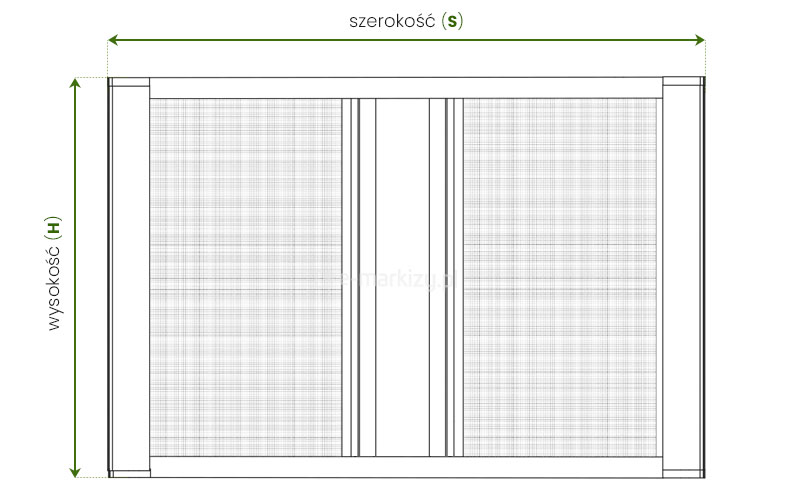

Pomiar moskitiery podwójnej

S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

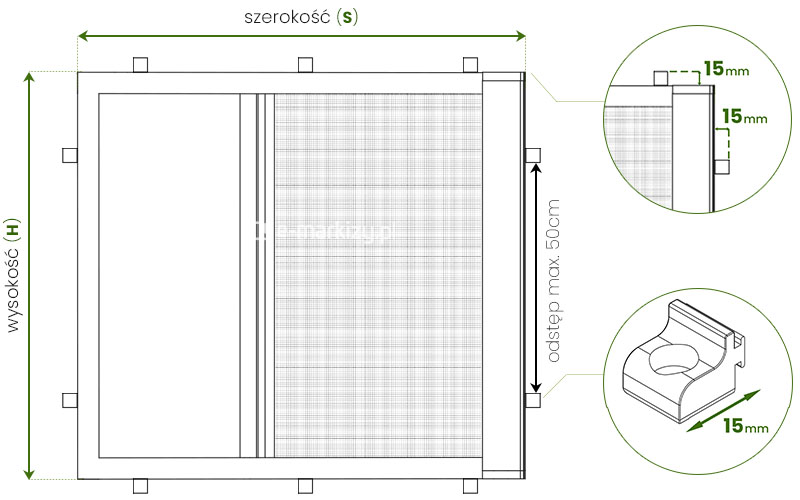

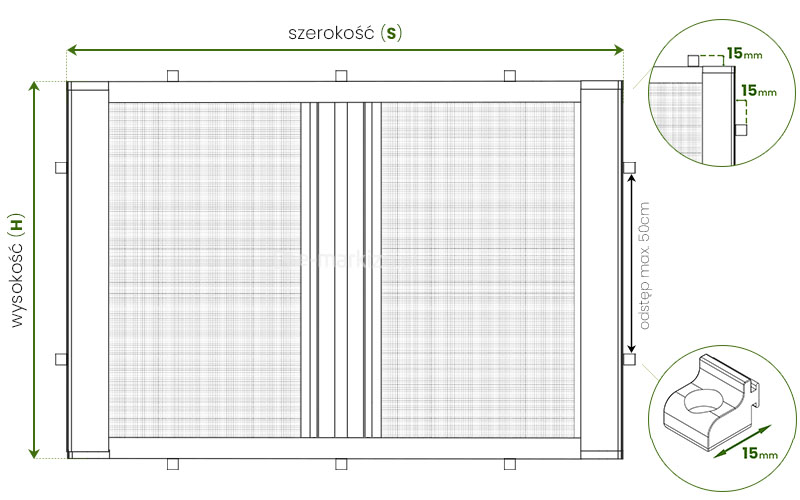

Wymiarowanie w przypadku montażu za pomocą kostek montażowych 15mm
Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm

Wymiarowanie w przypadku montażu kasety za pomocą klipów montażowych 5mm:

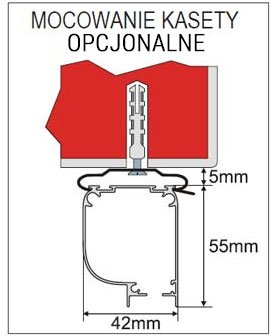

Moskitiera rolowana pionowa opcjonalne mocowanie kasety
Więcej informacji – Kliknij Tutaj


Dane techniczne moskitiery

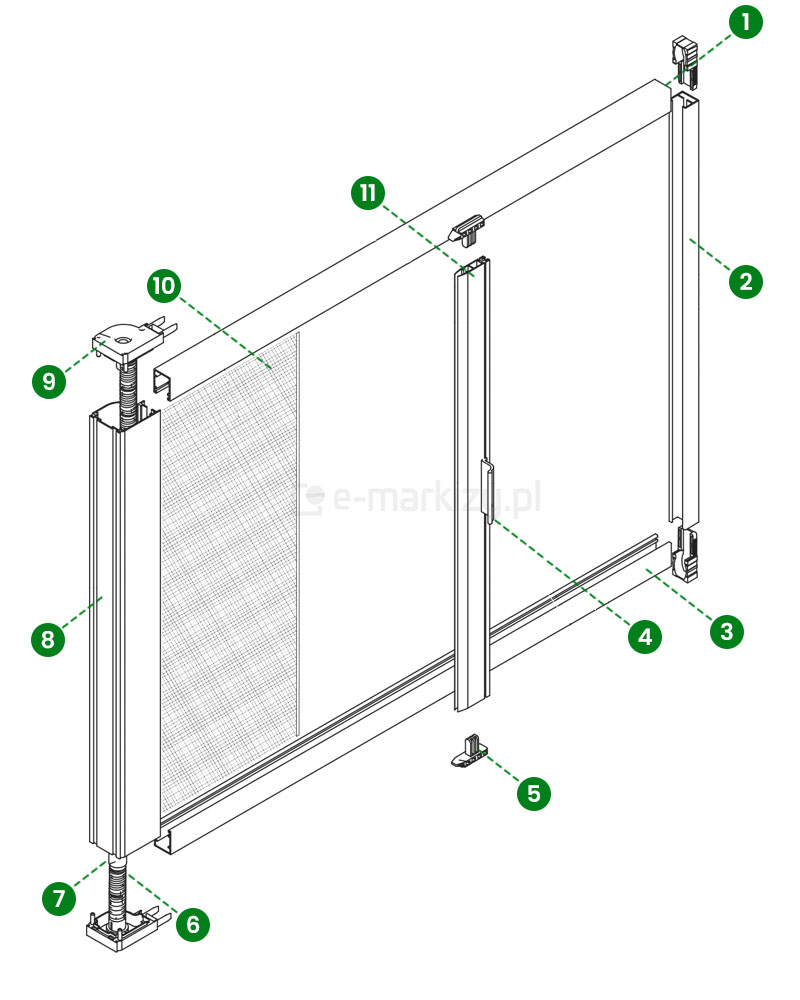

Komponenty moskitiery rolowanej

1. Łącznik prowadnic
2. Prowadnica blokująca
3. Prowadnica boczna
4. Klamka
5. Prowadzenie obciążnika
6. Spowalniacz
7. Rurka z siatką
8. Kaseta
9. Mechanizm sterujący
10. Siatka
11. Obciążnik

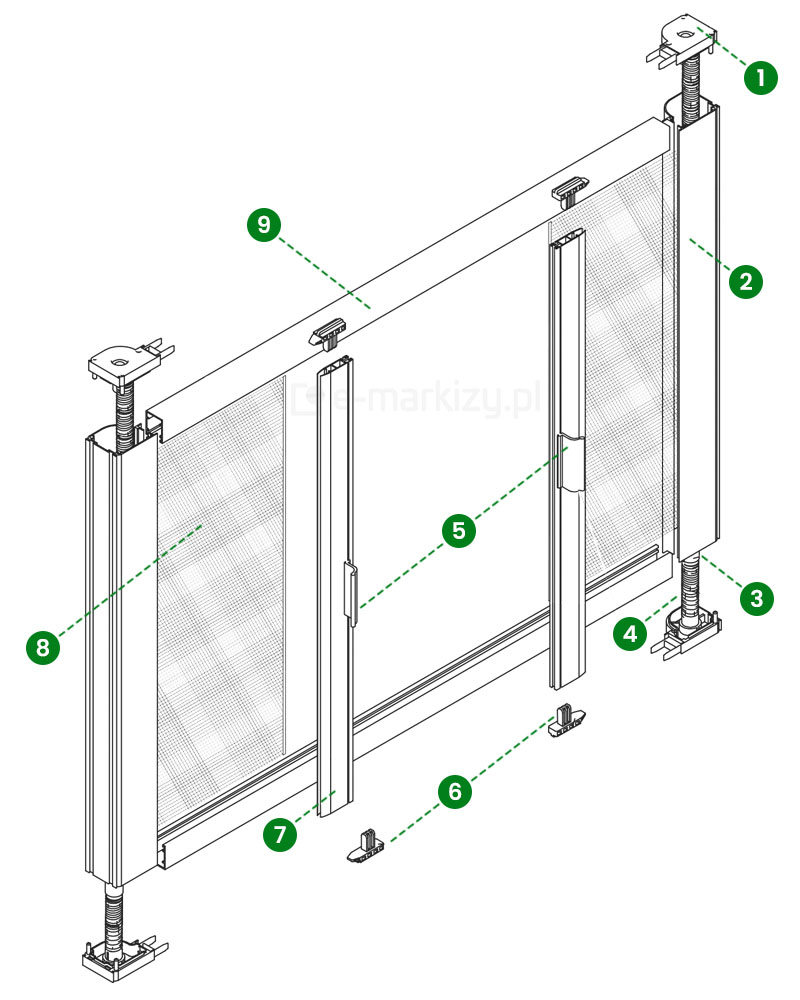

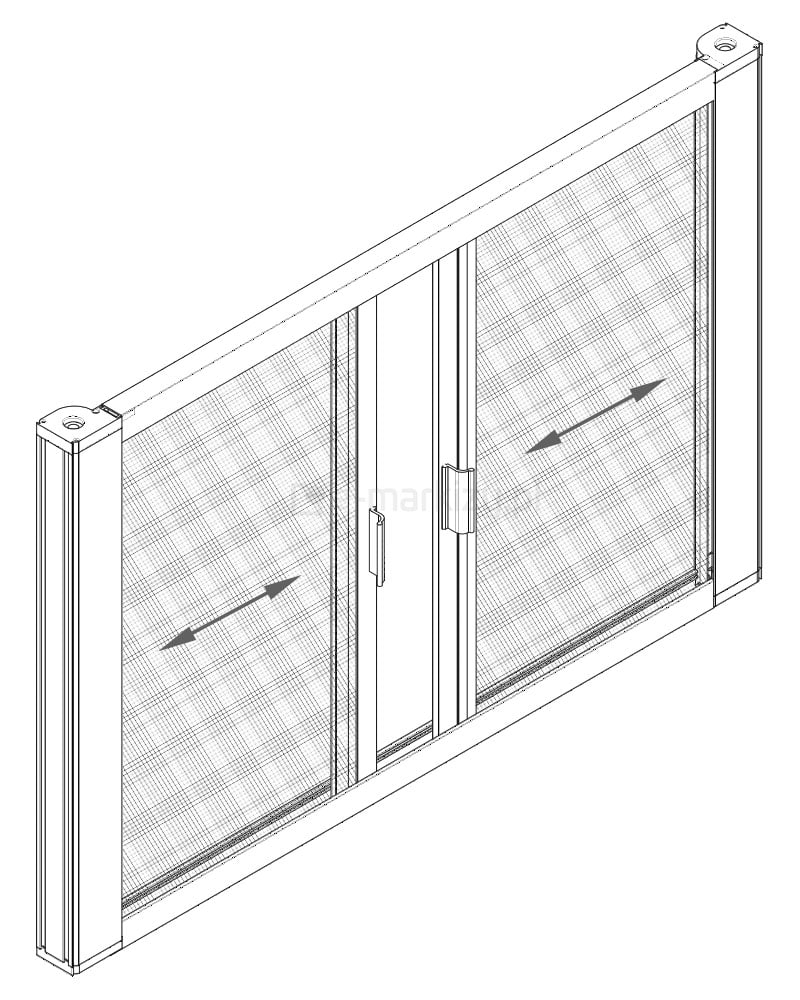

Komponenty moskitiery podwójnej

1. Mechanizm sterujący
2. Kaseta
3. Rurka z siatką
4. Spowalniacz
5. Klamka
6. Prowadzenie obciążnika
7. Obciążnik
8. Siatka
9. Prowadnica boczna

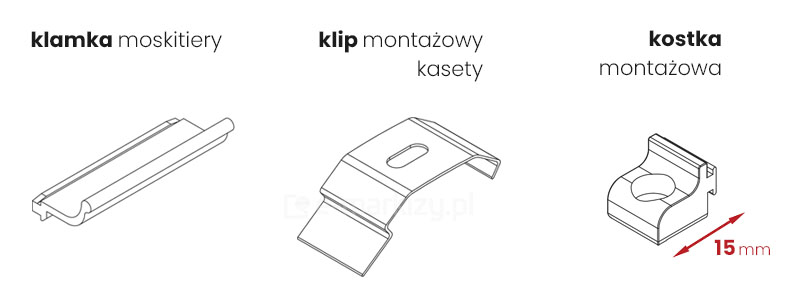

Elementy sterujące moskitiery

• klamka moskitiery montowana do obciążnika

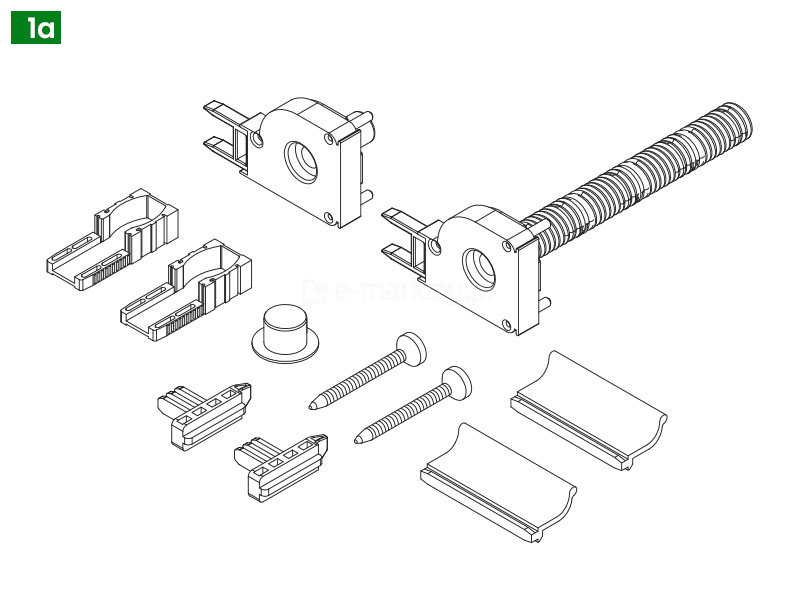

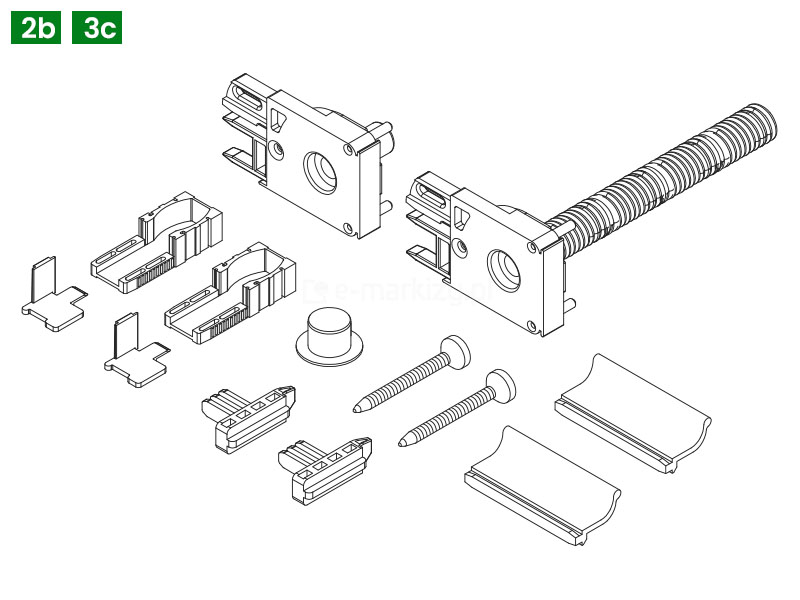

Elementy montażowe moskitiery

• klip montażowy kasety (stosowany w montażu typ 1a 2b)

• plastikowa kostka montażowa 15mm (stosowana w montażu typ 3c)


Kaseta moskitiery rolowanej

Kaseta chroni mechanizm sterujący i rurę nawojową moskitiery wraz ze zwiniętą siatką


Prowadnica zwykła

Prowadnice moskitiery stabilizują ruch obciążnika z siatką w poziomie. Prowadnica zwykła używana jest przy montażu do wnęki (1a).

• wymiary 22x27mm

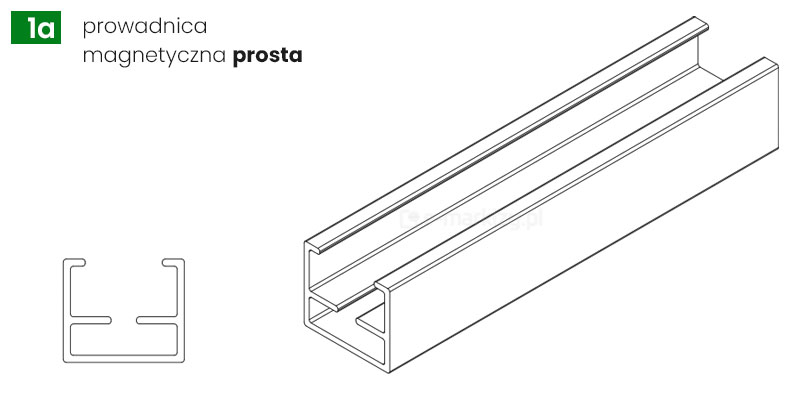

Prowadnica blokująca zwykła

Prowadnice magnetyczne moskitiery utrzymują moskitierę rozłożoną i ułatwiają jej obsługę. Prowadnica zwykła używana jest przy montażu do wnęki (1a).


Prowadnica dystansowa

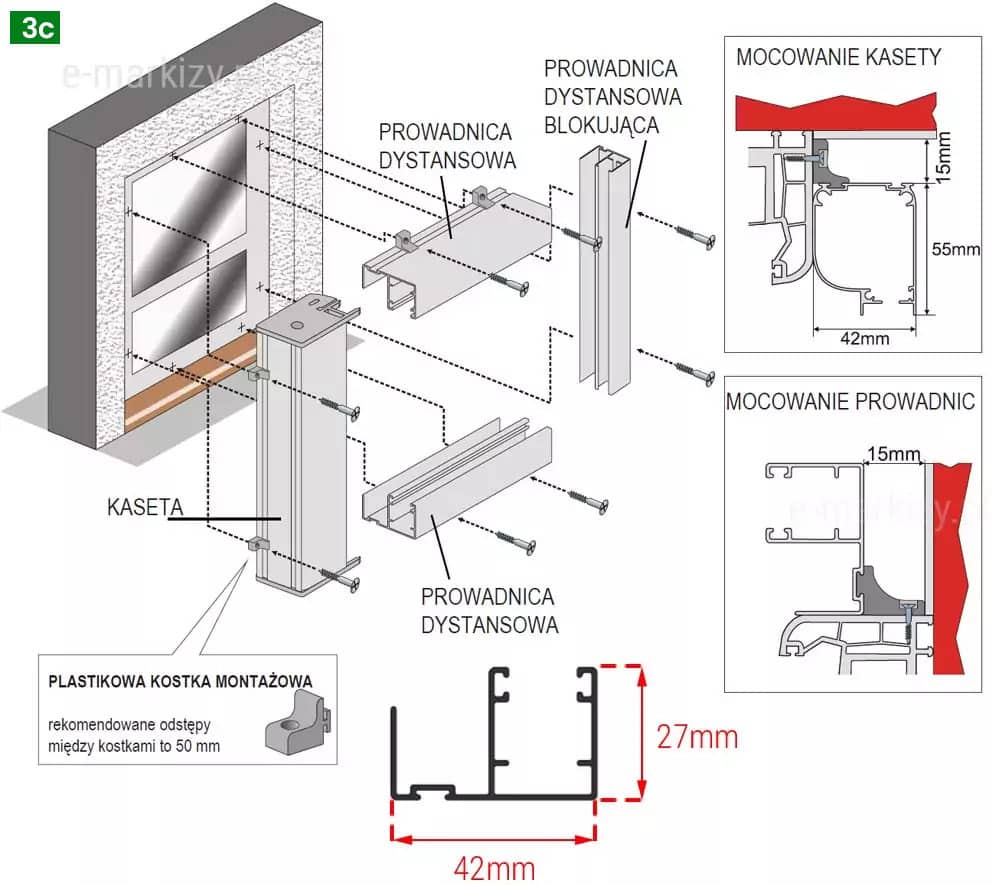

Prowadnice moskitiery stabilizują ruch obciążnika z siatką w poziomie. Prowadnica dystansowa używana jest przy montażu do wnęki, ramy okna lub ściany (2b) (3c).

• wymiary 42x27mm

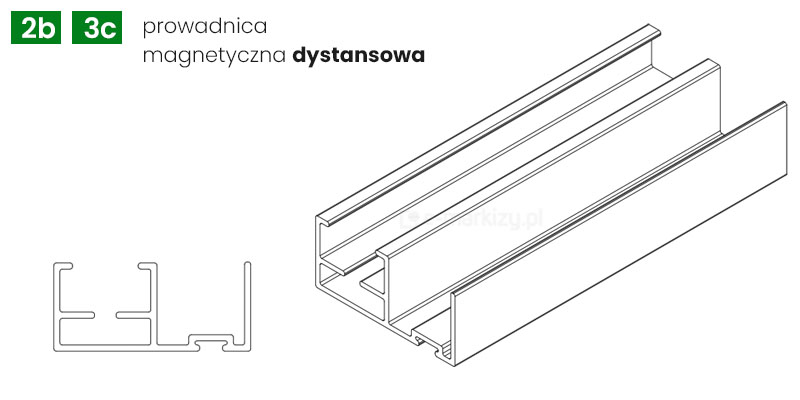

Prowadnica blokująca dystansowa

Prowadnice magnetyczne moskitiery utrzymują moskitierę rozłożoną i ułatwiają jej obsługę. Prowadnica dystansowa używana jest przy montażu do wnęki, ramy okna lub ściany (2b) (3c).


Elementy ruchome moskitiery

• schemat rury nawojowej

• obciążnik zatrzaskowy

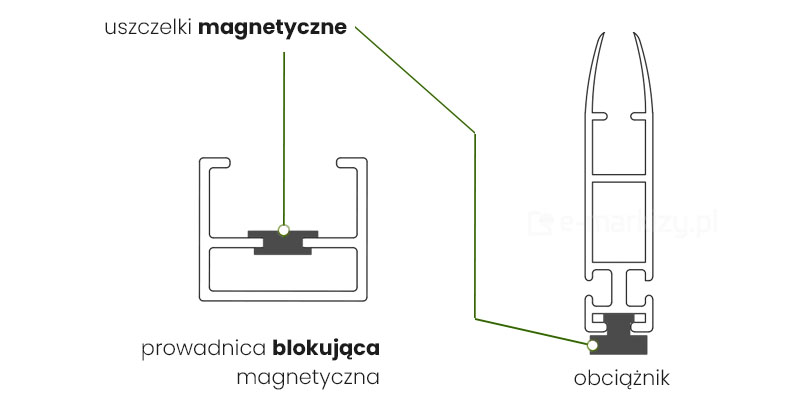

Rodzaje uszczelek magnetycznych

• uszczelka magnetyczna szeroka (stosowana w prowadnicach blokujących)

• uszczelka magnetyczna wąska (stosowana w obciążnikach)

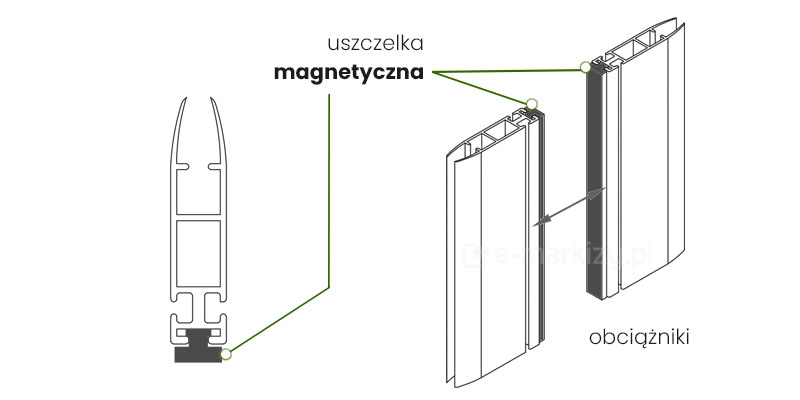

Wzmocnione uszczelki w systemie podwójnym

Moskitiera podwójna wyposażona jest w mocniejsze magnesy, aby utrzymywać obciążniki w odpowiedniej pozycji.


Spowalniacz siatki

Dzięki specjalnemu mechanizmowi sprężynowemu, zwijana siatka moskitiery zwalnia, dzięki czemu kaseta nie uszkadza się od uderzeń obciążnika dolnego. (obrazek na przykładzie moskitiery pionowej).
