Pomiar Moskitiery Fit-Zag – Moskitiera Plisowana Drzwiowa

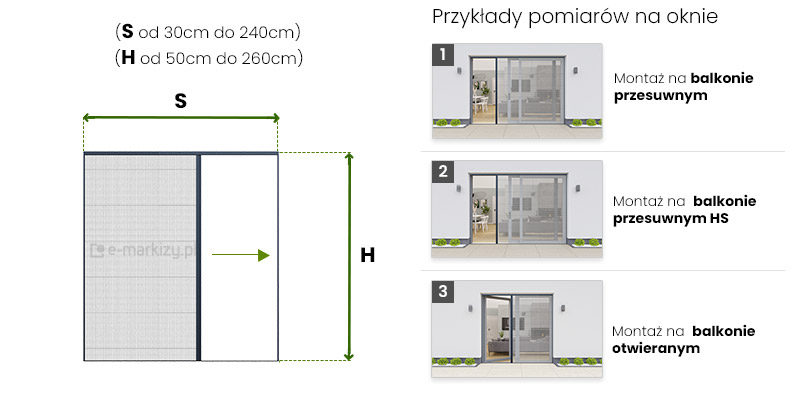

Pomiar moskitiery Fit-Zag ukazany na schemacie moskitiery plisowanej po lewej stronie. Pomiędzy skrajnymi profilami bocznymi opisana została dwukierunkowa zielona strzałka z symbolem S, który oznacza szerokość moskitiery. Po prawej stronie schematu, pomiędzy krawędzią progu a górnej prowadnicy wpisana została dwukierunkowa zielona strzałka z symbolem H, który oznacza wysokość moskitiery. Na schemacie prezentującym częściowo otwartą moskitierę wpisano także zieloną strzałkę, której grot wskazuje kierunek zamykania plisy. W górze, nad schematem pomiaru umieszczone w dwóch wersach napisy "(S od 30cm do 240 cm) (H od 50cm do 260cm):. Po prawej stronie pod napisem "przykłady pomiarów na oknie" umieszczono w kolumnie trzy grafiki oznaczone w lewym górnym narożniku cyframi od 1 do 3. Przy grafice z cyfrą 1 napis "Montaż na balkonie przesuwnym", przy grafice z cyfrą 2 napis "montaż na balkonie przesuwnym HS", a przy grafice z cyfrą 3 napis "montaż na balkonie otwieranym".

Pomiar Moskitiery Fit-Zag

S – szerokość moskitiery w cm
H – wysokość moskitiery w cm

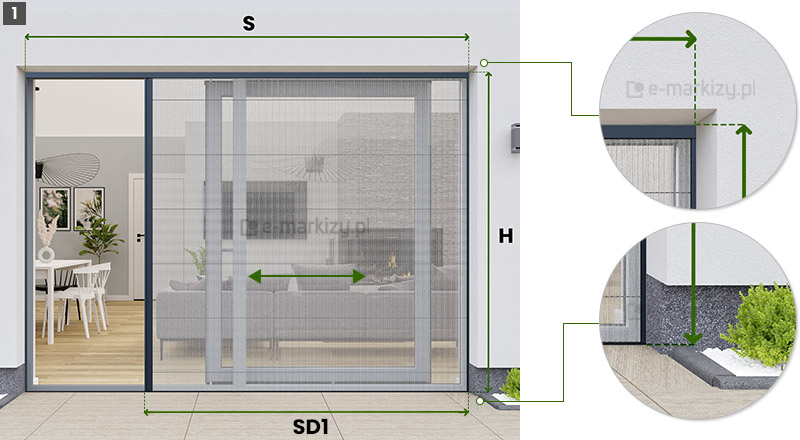

Grafika instruktażowa przedstawiająca proces pomiaru wnęki okiennej przygotowany pod montaż systemu moskitiera Fit-zag. Na głównym zdjęciu widoczne jest duże, nowoczesne przeszklenie tarasowe w białej elewacji budynku, składające się z części stałej oraz przesuwnych drzwi. System moskitiery z szarą, plisowaną siatką jest częściowo zaciągnięty, zasłaniając prawą stronę otworu. W lewym górnym rogu obrazu znajduje się czarny kwadrat z białą cyfrą 1, oznaczający pierwszy krok instrukcji. Na zdjęcie naniesiono zielone linie wymiarowe oraz czarne symbole literowe określające kluczowe parametry: szerokość całkowitą wnęki (S) mierzoną przy górnej krawędzi, wysokość całkowitą (H) od nadproża do poziomu tarasu oraz szerokość światła przejścia (SD1) na poziomie gruntu. W centralnej części siatki umieszczono poziomą, dwustronną strzałkę wskazującą kierunek pracy profilu przesuwnego. Po prawej stronie grafiki umieszczono dwa okrągłe powiększenia detali konstrukcyjnych. Górne koło prezentuje zbliżenie na narożnik wnęki, gdzie pionowa i pozioma linia pomocnicza stykają się z krawędzią elewacji i profilem moskitiery fit-zag. Dolne koło pokazuje styk dolnej prowadnicy z podłożem tarasowym wykonanym z jasnych płyt oraz krawędzią szarego cokołu budynku, przy którym rośnie niska, zielona roślinność dekoracyjna. Całość stanowi techniczny przewodnik ułatwiający precyzyjne zebranie wymiarów niezbędnych do prawidłowej konfiguracji osłony.

Montaż na balkonie przesuwnym na prowadnicach

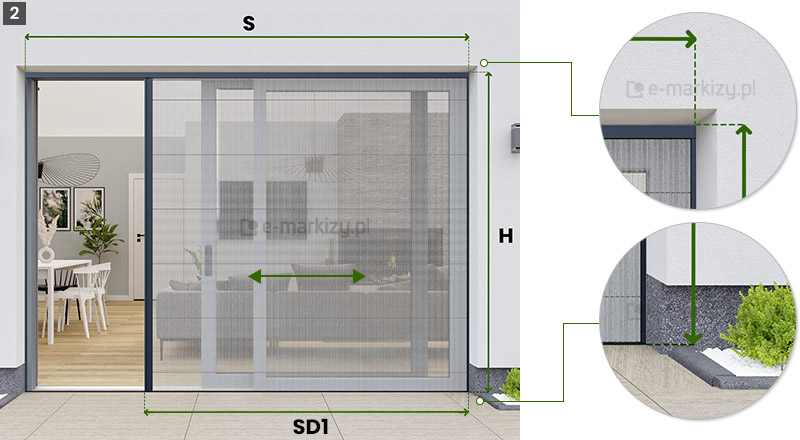

Zdjęcie instruktażowe przedstawia sposób pomiaru wnęki tarasowej pod montaż systemu moskitiera fit-zag. Na głównym ujęciu widoczne są duże, przeszkolone drzwi tarasowe z zamontowaną częściowo rozsuniętą szarą siatką plisowaną. Budynek posiada białą elewację oraz ciemnoszary cokół, a przed wyjściem znajduje się taras z jasnych płyt. Grafika zawiera liczne oznaczenia wymiarowe naniesione kolorem czarnym i zielonym. Szerokość całkowita wnęki oznaczona jest literą S i rozciąga się między krawędziami elewacji. Wysokość wnęki oznaczona jest literą H i biegnie od górnego nadproża do poziomu podłoża. Dolny wymiar szerokości światła przejścia opisano jako SD1. Dodatkowo, na środku siatki znajduje się dwustronna zielona strzała wskazująca kierunek przesuwania moskitiery. Po prawej stronie zdjęcia umieszczono dwa okrągłe powiększenia detali, które precyzują punkty styku pomiaru. Górne kółko pokazuje styk górnego profilu moskitiery fit-zag z narożnikiem wnęki, z zaznaczonymi przerywanymi liniami pomocniczymi. Dolne kółko obrazuje punkt styku pionowego profilu bocznego z podłożem i krawędzią elewacji przy gruncie. W lewym górnym rogu zdjęcia widnieje czarny kwadrat z białą cyfrą 2, sugerujący kolejny krok w instrukcji technicznej. Całość służy jako czytelny przewodnik ułatwiający prawidłowe zwymiarowanie otworu przed zamówieniem produktu.

Montaż na balkonie przesuwnym HS na prowadnicach

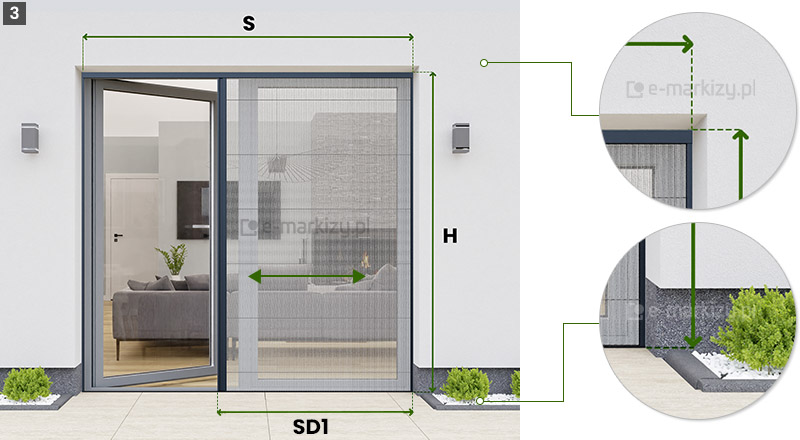

Grafika o charakterze instruktażowym przedstawia proces pomiaru wnęki pod montaż systemu moskitiera fit-zag, na przykładzie drzwi balkonowych otwieranych tradycyjnie do wewnątrz. Na głównym zdjęciu widoczna jest biała elewacja nowoczesnego budynku z dużym przeszkleniem, gdzie lewe skrzydło drzwiowe jest uchylone do środka pomieszczenia, a po prawej stronie znajduje się stałe przeszklenie z zaciągniętą szarą siatką plisowaną. Na obraz naniesiono schematyczne linie pomiarowe w kolorze zielonym oraz czarne oznaczenia literowe. Szerokość całkowita wnęki mierzona przy nadprożu opisana jest literą S, natomiast wysokość od górnej krawędzi do podłoża literą H. W dolnej części, na poziomie tarasu wykonanego z jasnych płyt, widnieje oznaczenie SD1 określające szerokość światła przejścia. W centralnej części siatki umieszczono poziomą, dwustronną strzałkę wskazującą funkcję przesuwania. Po prawej stronie grafiki znajdują się dwa okrągłe detale w powiększeniu, połączone liniami z głównym zdjęciem. Górne powiększenie precyzuje punkt styku ramy moskitiery z narożnikiem wnęki i elewacją, pokazując konieczność zachowania kątów prostych. Dolne powiększenie obrazuje styk pionowego profilu z podłożem przy ciemnoszarym cokole budynku i ozdobnym pasie z białych kamieni. W lewym górnym rogu zdjęcia umieszczono czarny kwadrat z białą cyfrą 3, wskazujący na kolejny etap instrukcji technicznej dla produktu moskitiera fit-zag.

Montaż na balkonie otwieranym na zawiasach

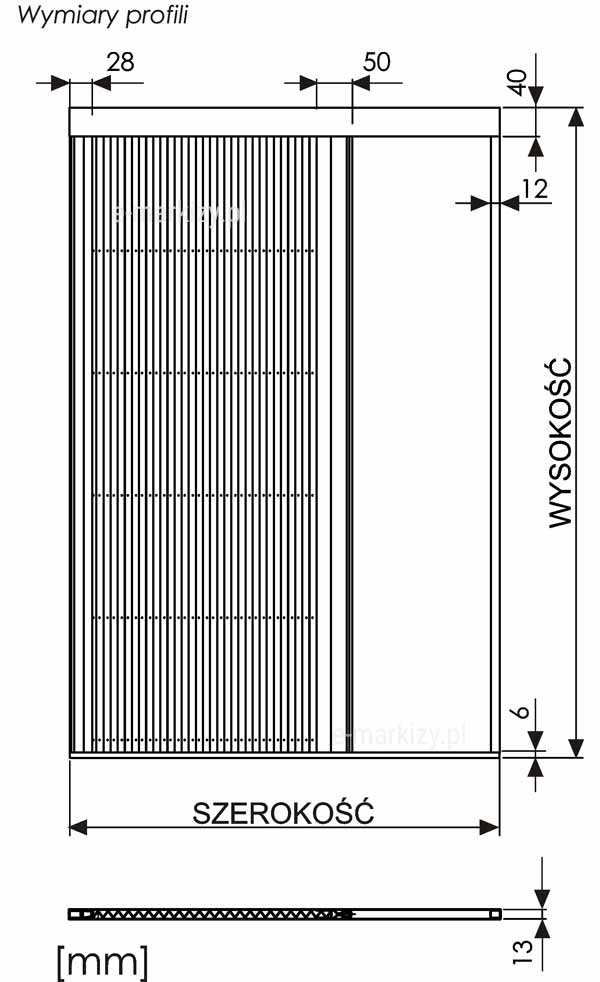

Wymiary profili moskitiery Fit-Zag

Wymiary profili moskitiery Fit-Zag
