Pomiar moskitiery na okno dachowe z napędem sprężynowym i dane techniczne

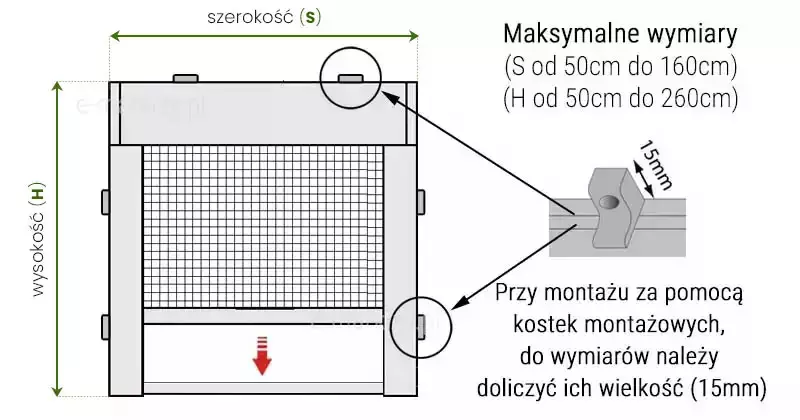

Rysunek techniczny prezentujący wytyczne gabarytowe oraz detale montażowe dla produktu, jakim jest moskitiera do okna dachowego rolowana. Schemat przedstawia widok od frontu na kompletną ramę z częściowo rozwiniętą siatką o strukturze drobnej kratki, gdzie czerwona strzałka skierowana w dół wskazuje kierunek wysuwania osłony. Po lewej stronie oraz na górze ramy umieszczono zielone strzałki określające wymiary zewnętrzne: wysokość oznaczona literą H oraz szerokość oznaczona literą S. W prawym górnym rogu znajduje się informacja tekstowa określająca maksymalne wymiary konstrukcji, gdzie szerokość S mieści się w przedziale od 50 cm do 160 cm, natomiast wysokość H wynosi od 50 cm do 260 cm. Na profilach bocznych i kasecie górnej zaznaczono okręgami miejsca instalacji kostek montażowych. Dodatkowy schemat pomocniczy po prawej stronie pokazuje zbliżenie na pojedynczą kostkę o szerokości 15 mm, zamocowaną w prowadnicy. Poniżej widnieje istotna uwaga techniczna informująca, że przy wyborze montażu za pomocą kostek montażowych, do całkowitych wymiarów produktu należy doliczyć ich wielkość wynoszącą 15 mm z każdej strony. Całość grafiki ma charakter informacyjny i projektowy, ułatwiający prawidłowe przygotowanie zamówienia na system rolowany.

Pomiar moskitiery na okno dachowe

S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

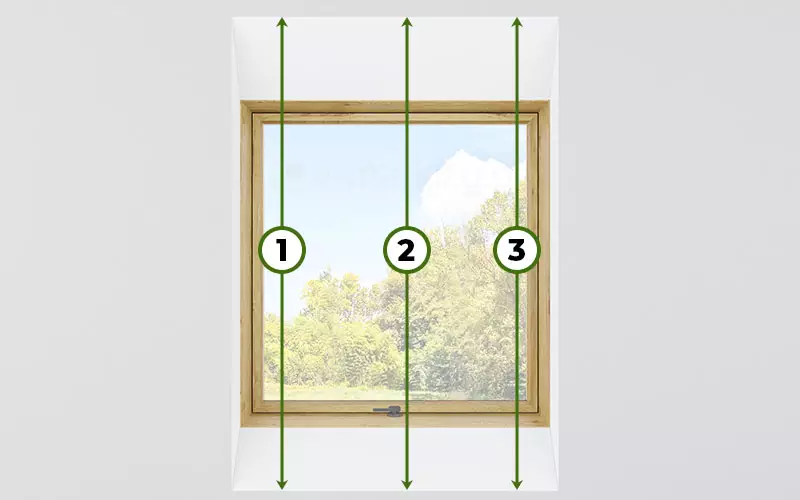

Pomiar wnęki dachowej – Montaż moskitiery we wnęce

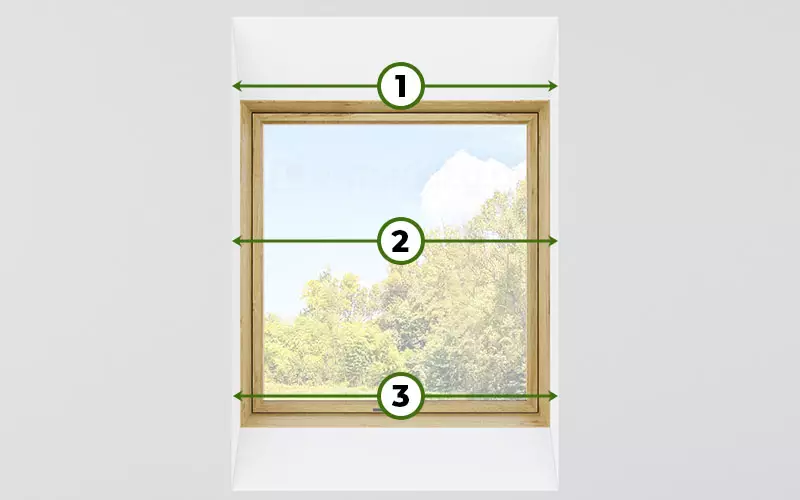

Szerokość i Wysokość ościeży okna dachowego
Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar wnęki okiennej na zewnątrz okna.
W tym celu należy zmierzyć szerokość oraz wysokość w wielu miejscach, aby upewnić się, że zamawiana osłona zmieści się w otwór okienny. W zależności od sposobu montażu i rodzaju ocieplenia, zalecamy zamówić osłonę odpowiednio mniejszą, by zapewnić tzw. „luz montażowy”. Przed dokonaniem pomiarów powinno się także oczyścić wnękę z zalegających zabrudzeń.

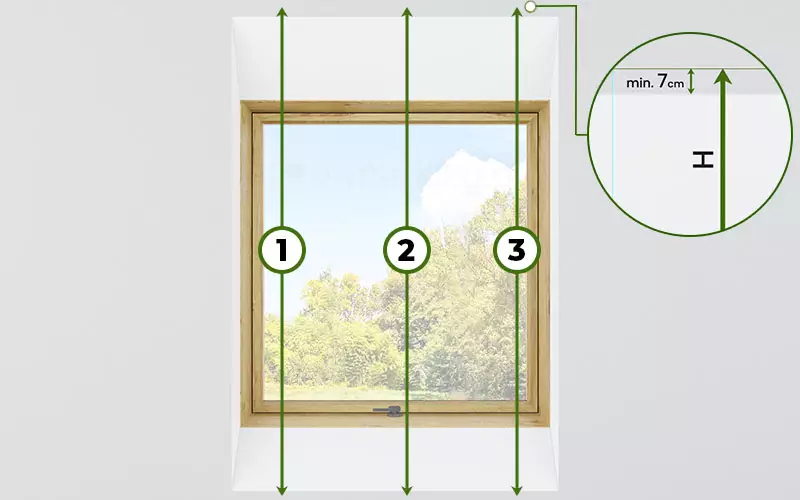

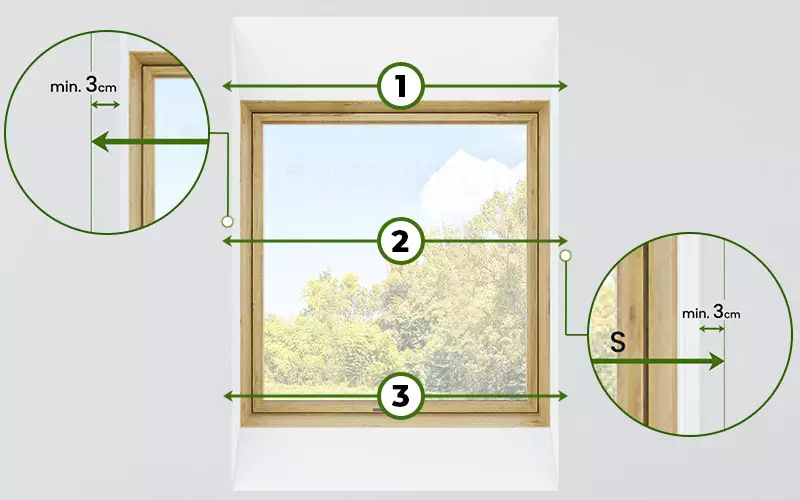

Pomiar wnęki dachowej – Montaż moskitiery na ścianie

Szerokość i Wysokość ościeży okna dachowego
Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar wnęki okiennej na zewnątrz okna. Dla prawidłowego działania moskitiery zaleca się zamawiać szerokość rolety większą o conajmniej 3cm z lewej i 3cm z prawej strony otworu wnękowego. Wysokość całkowita powinna być minimalnie o 7cm większa niż otwór wnękowy (na montaż kasety oraz zakładkę dla belki dolnej). Przed dokonaniem pomiarów powinno się także oczyścić wnękę z zalegających zabrudzeń.

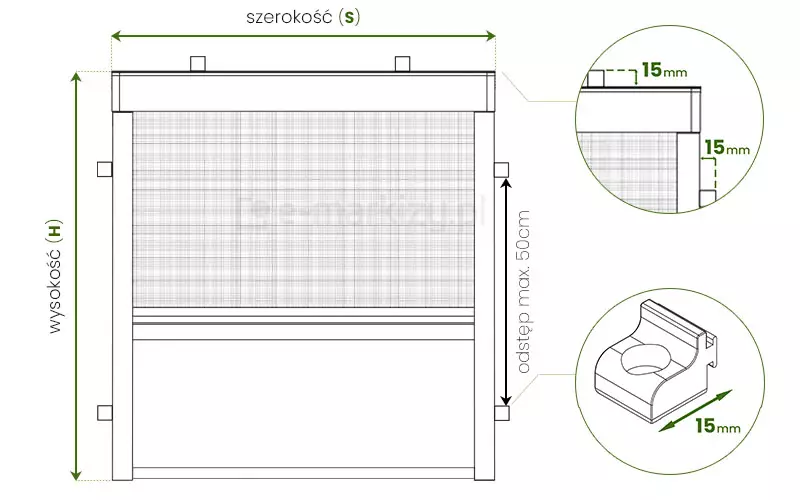

Grafika o charakterze instruktażowym przedstawia zasady wymiarowania produktów w sytuacji, gdy moskitiera okienna rolowana jest instalowana przy użyciu specjalistycznych kostek montażowych. W centralnej części obrazu znajduje się izometryczny schemat wnęki okiennej z rozłożonymi elementami systemu, takimi jak pozioma kaseta oraz pionowe prowadnice, do których przytwierdzone są plastikowe kostki montażowe. Nad rysunkiem umieszczono wyraźne nagłówki w języku polskim informujące, że w przypadku korzystania z tych elementów, należy je zawsze uwzględnić w procesie wymiarowania otworu. Po prawej stronie grafiki znajdują się dwa szczegółowe powiększenia detalu kostki. Pierwszy z nich pokazuje element zamontowany na profilu prowadnicy z zaznaczoną strzałką szerokością wynoszącą 15 mm, do którego kieruje strzałka wskazująca sposób przykręcenia wkręta. Drugi detal to trójwymiarowy model samej kostki o charakterystycznym kształcie litery L z otworem montażowym, przy którym również widnieje wymiar 15 mm. W dolnej części zdjęcia znajduje się ważna uwaga techniczna informująca, że rekomendowane odstępy między kostkami podczas instalacji to 50 cm. Całość ilustracji wykonana jest w czytelnej, szaro-białej stylistyce z czerwonymi akcentami tekstowymi, co ułatwia zrozumienie, jak poprawnie powinna zostać zmierzona i przygotowana moskitiera okienna rolowana w tym konkretnym wariancie montażu.

Wymiarowanie w przypadku montażu za pomocą kostek montażowych 15mm
Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm

Więcej informacji

Moskitierę możemy montować na 2 sposoby.

Sposób 1. montaż między wnęką (moskitierę wraz z prowadnicami montuje się w świetle wnęki tzn do jej boków).

Sposób 2. montaż na ścianie (moskitierę wraz z prowadnicami montuje bezpośrednio na ścianę poza światłem wnęki).

Dane techniczne Moskitiery Dachowej

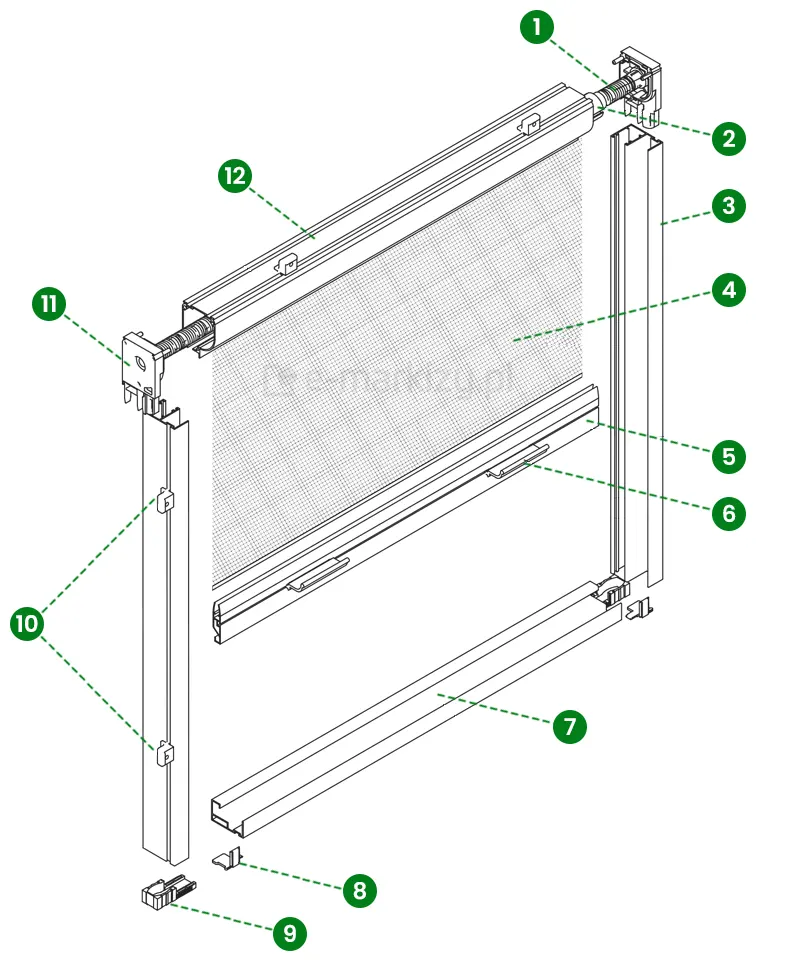

Schematyczny rysunek techniczny w widoku rozstrzelonym przedstawiający budowę i ponumerowane komponenty produktu, jakim jest moskitiera do okna dachowego rolowana. Na białym tle zaprezentowano poszczególne części systemu, które są połączone zielonymi liniami przerywanymi z cyfrowymi oznaczeniami w zielonych kołach. Konstrukcja opiera się na górnej kasecie (12), wewnątrz której znajduje się mechanizm sprężynowy (1) oraz boczna płytka maskująca (11). Z kasety wysuwa się siatka o drobnych oczkach (4), zakończona dolną listwą obciążającą (5) wyposażoną w ergonomiczne uchwyty (6). Pionowe prowadnice boczne (3) posiadają zamontowane uchwyty (10), a ich stabilność w dolnej części zapewniają specjalne stopy montażowe (9) wraz z elementami wykończeniowymi i uszczelkami (2, 8). Całość ramy zamyka dolny profil (7), który łączy się z prowadnicami, tworząc szczelną barierę ochronną. Ilustracja precyzyjnie ukazuje wzajemne powiązania mechaniczne wszystkich dwunastu elementów składowych, ułatwiając zrozumienie zasady działania i sposobu składania rolowanej osłony przeciw owadom.

Komponenty moskitiery rolowanej na okna dachowe

1. Spowalniacz
2. Rurka z siatką
3. Prowadnica boczna
4. Siatka
5. Obciążnik
6. Klamka
7. Prowadnica blokująca
8. Zaślepka
9. Łącznik prowadnic
10. Kostki montażowe
11. Mechanizm sterujący

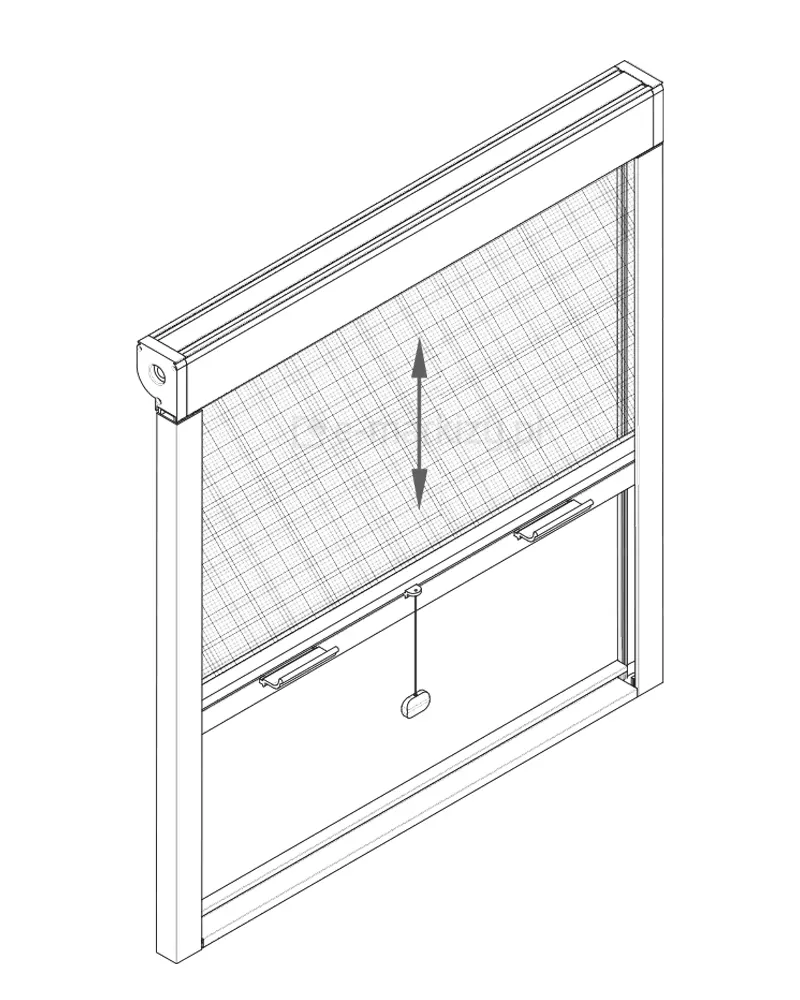

Schemat złożonej moskitiery rolowanej

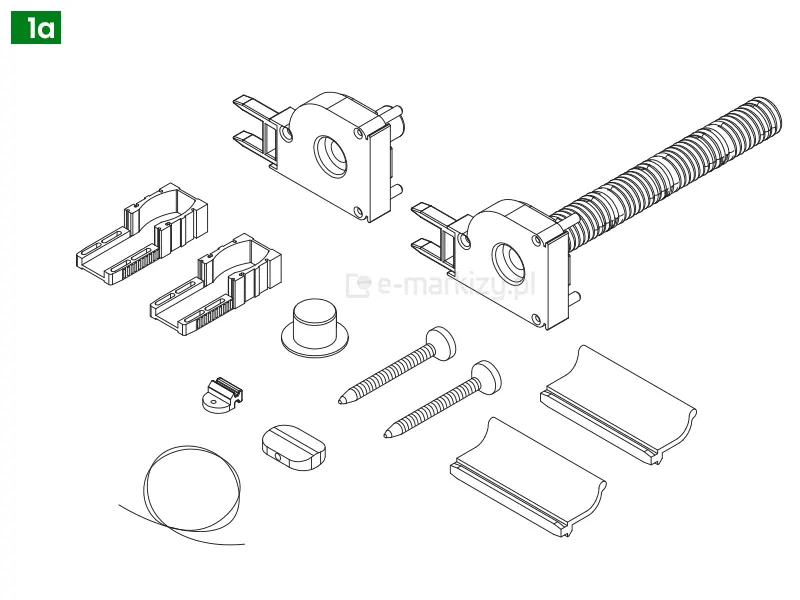

Elementy moskitiery przy montażu do ściany (1a)

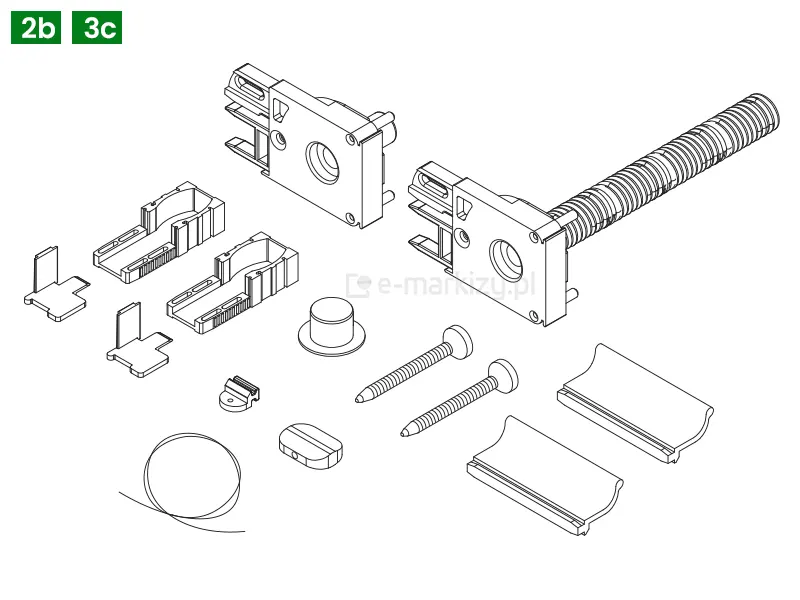

Rysunek techniczny oznaczony zielonymi symbolami 2b oraz 3c, przedstawiający zestaw drobnych elementów montażowych i podzespołów mechanicznych, w które wyposażona jest moskitiera do okna dachowego rolowana. Na białym tle zaprezentowano rozstrzelony widok akcesoriów wykonanych w formie czarno-białego schematu obrysowego. W górnej części widoczny jest mechanizm sprężynowy z długą, spiralną sprężyną nasadzoną na trzpień, połączony z kwadratową płytką boczną kasety. Obok znajdują się plastikowe elementy korpusu, w tym prowadnice wewnętrzne, blokady oraz uchwyty montażowe o nieregularnych kształtach z widocznymi otworami na osie. W centralnej i dolnej części grafiki umieszczono elementy złączne i wykończeniowe: dwa długie wkręty z pełnym gwintem i płaskim łbem, okrągłą zaślepkę maskującą, owalny element blokujący oraz dwa profilowane detale wykończeniowe listwy dolnej. Po lewej stronie widoczne są drobne łączniki o przekroju kątowym oraz cienki, zwinięty sznurek służący do obsługi mechanizmu rolowanego. Wszystkie elementy są przedstawione w rzucie aksonometrycznym, co pozwala na dokładne zapoznanie się z ich budową geometryczną przed przystąpieniem do składania systemu ochrony przed owadami.

Elementy moskitiery przy montażu na prowadnicach dystansowych (2b) (3c)

Rysunek techniczny w rzucie izometrycznym oraz poprzecznym przedstawia aluminiową kasetę, w której chowana jest siatka produktu, jakim jest moskitiera drzwiowa rolowana. Po lewej stronie grafiki widoczny jest trójwymiarowy model profilu kasetowego o charakterystycznym, zaokrąglonym kształcie jednej z krawędzi, co nadaje konstrukcji nowoczesny i opływowy wygląd. Profil posiada specjalne szyny i wypustki technologiczne służące do montażu bocznych zaślepek oraz prowadzenia siatki. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego tej samej kasety z naniesionymi wymiarami zewnętrznymi. Wysokość profilu została określona na 45 mm, natomiast jego całkowita szerokość wynosi 55 mm. Linie wymiarowe zaznaczone kolorem zielonym dokładnie wskazują skrajne punkty pomiarowe. Całość ilustracji wykonana jest czarną, wyraźną linią na białym tle, co jest typowe dla profesjonalnej dokumentacji technicznej, ułatwiając projektantom i instalatorom dopasowanie systemu do dostępnej przestrzeni w świetle otworu drzwiowego.

Kaseta moskitiery rolowanej

Kaseta chroni mechanizm sterujący i rurę nawojową moskitiery wraz ze zwiniętą siatką

Prowadnica boczna zwykła

Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica zwykła używana jest przy montażu do wnęki (1a).

• wymiary 22x27mm

Prowadnica boczna dystansowa

Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica dystansowa używana jest przy montażu do wnęki, ramy okna lub ściany (2b) (3c).

• wymiary 42x27mm

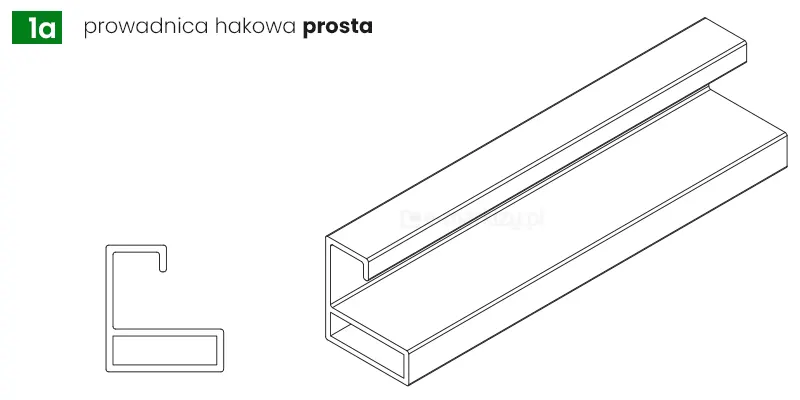

Rysunek techniczny w formie schematu liniowego prezentujący profil aluminiowy opisany jako prowadnica hakowa prosta, przeznaczona do montażu systemów osłonowych takich jak moskitiery dachowe. Grafika składa się z dwóch kluczowych elementów wizualnych na białym tle: szczegółowego przekroju poprzecznego po lewej stronie oraz trójwymiarowego rzutu izometrycznego po prawej, który ukazuje podłużny kształt szyny. Przekrój poprzeczny ukazuje budowę profilu o geometrycznym kształcie litery F z dodatkową zamkniętą komorą wzmacniającą u podstawy, która zapewnia sztywność konstrukcji. Górna część profilu posiada charakterystyczne zagięcie w formie haka, tworzące kanał prowadzący. Po lewej stronie przekroju umieszczono wymiarowanie pionowe wskazujące całkowitą wysokość elementu wynoszącą 2,5 cm. Rzut izometryczny przedstawia fragment prowadnicy w perspektywie, uwydatniając jej gładkie ścianki oraz precyzyjne krawędzie. W lewym górnym rogu znajduje się oznaczenie 1a umieszczone w zielonym kwadracie, a obok widnieje napis prowadnica hakowa z pogrubionym słowem prosta. Całość ilustracji utrzymana jest w minimalistycznej, czarno-białej stylistyce technicznej, skupiającej się na detalach konstrukcyjnych i wymiarach produktu.

Prowadnica blokująca zwykła

Dzięki profilowi w kształcie haku, zamyka moskitierę i zatrzymuje obciążnik z siatką.

• 25mm

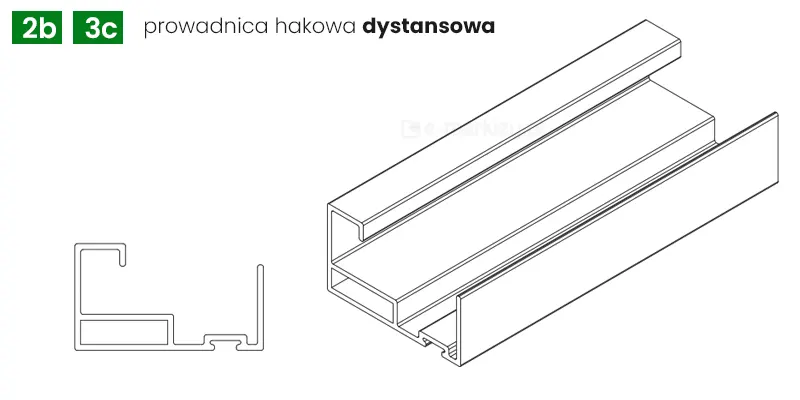

Rysunek techniczny przedstawiający profil aluminiowy elementu montażowego, którym jest prowadnica hakowa dystansowa stosowana w systemach moskitier dachowych. Na grafice widoczne są dwa ujęcia komponentu: po lewej stronie znajduje się precyzyjny przekrój poprzeczny profilu, natomiast po prawej rzut izometryczny ukazujący fragment szyny w perspektywie. Przekrój poprzeczny detalu ujawnia złożoną geometrię wewnętrzną z wyraźnie zaznaczonymi komorami wzmacniającymi oraz specjalistycznymi wgłębieniami i wypustkami ułatwiającymi montaż siatki lub mechanizmu jezdnego. Wysokość całkowita profilu została oznaczona pionową linią pomocniczą z wymiarem wynoszącym 25 mm. Rzut izometryczny prezentuje wzdłużną strukturę prowadnicy o gładkiej powierzchni, uwydatniając krawędzie oraz kanały montażowe biegnące wzdłuż całego elementu. W lewym górnym rogu umieszczono oznaczenia katalogowe 2b oraz 3c wpisane w zielone kwadraty, a obok nich znajduje się nazwa produktu zapisana czarną czcionką z wyróżnionym pogrubieniem słowem dystansowa. Całość wykonana jest w formie czarnego rysunku liniowego na białym, jednolitym tle, co podkreśla techniczny i informacyjny charakter dokumentacji produktu.

Prowadnica blokująca dystansowa

Dzięki profilowi w kształcie haku, zamyka moskitierę i zatrzymuje obciążnik z siatką.

• 25mm

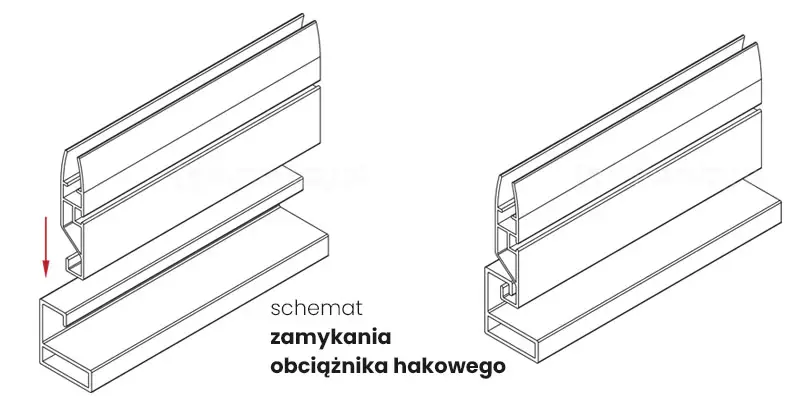

Zamykanie obciążnika dolnego

Obciążnik hakowy utrzymuje opuszczoną siatkę moskitiery dachowej.

Spowalniacz siatki

Dzięki specjalnemu mechanizmowi sprężynowemu, zwijana siatka moskitiery zwalnia, dzięki czemu kaseta nie uszkadza się od uderzeń obciążnika dolnego.

Uszczelki szczotkowe

• uszczelka miękka

• uszczelka twarda

Prowadnice boczne wyposażone są w uszczelki szczotkowe, które usztywniają działanie całego systemu co zapewnia równomierny ruch siatki moskitiery.

Miękkie uszczelki dodatkowo zabezpieczają prowadnice przed brudem i insektami.

Umieszczenie uszczelek w kasecie i obciążniku

• uszczelka miękka

Miękkie uszczelki dodatkowo zabezpieczają kasetę oraz belkę dolną przed brudem i insektami.
