Pomiar Moskitiery Plisowanej Top-Zag

Grafika techniczna przedstawia schemat pomiarowania jednomodułowej moskitiery przesuwnej Top-Zag w widoku od frontu. Konstrukcja składa się z ciemnej, prostokątnej ramy zewnętrznej, w której lewej części znajduje się pojedyncze skrzydło wypełnione szarą siatką o strukturze plisowanej. Prawa strona ramy pozostaje otwarta, a umieszczona tam pozioma zielona strzałka skierowana w prawo wskazuje kierunek przesuwania modułu w celu zasłonięcia otworu. Na schemacie naniesiono kluczowe oznaczenia wymiarowe: szerokość całkowita konstrukcji jest oznaczona dużą literą S nad poziomą, dwustronną zieloną strzałką, natomiast wysokość całkowita jest oznaczona dużą literą H przy pionowej, dwustronnej zielonej strzałce po prawej stronie. Pod rysunkiem znajduje się wyśrodkowany czarny napis 1 moduł, określający wariant produktu. Całość została przygotowana na białym tle w formie czytelnej instrukcji technicznej.

Pomiar Moskitiery Plisowanej Top-Zag

S – szerokość całkowita moskitiery w cm (od 40 do 480cm)
H – wysokość całkowita moskitiery w cm (od 40 do 300cm)

* Jednoczęściowa moskitiera może zostać wykonana do szerokości 480cm (przy użyciu systemu wzmacniającego)

Grafika techniczna przedstawia schemat konstrukcyjny i sposób pomiaru dwumodułowej moskitiery Top-Zag w widoku od przodu. Produkt składa się z ciemnej, prostokątnej ramy zewnętrznej, wewnątrz której znajdują się dwa przesuwne moduły boczne wypełnione szarą siatką o strukturze plisowanej. Pomiędzy modułami widoczna jest wolna przestrzeń, a na krawędziach profili wewnętrznych umieszczono dwie czarne strzałki skierowane do środka, co wskazuje na dwustronny, centralny system zamykania moskitiery. Na schemacie naniesiono oznaczenia wymiarowe w kolorze zielonym. Szerokość całkowita ramy została oznaczona dużą literą S umieszczoną nad poziomą, dwustronną strzałką rozciągającą się nad górną krawędzią konstrukcji. Wysokość całkowita została oznaczona dużą literą H przy pionowej, dwustronnej strzałce znajdującej się po prawej stronie schematu. Pod grafiką widnieje wyśrodkowany napis 2 moduły, który precyzuje wariant konstrukcyjny moskitiery Top-Zag. Całość prezentowana jest na białym tle w formie przejrzystego rysunku instruktażowego ułatwiającego prawidłowe zwymiarowanie osłony.

Pomiar Moskitiery Plisowanej w wersji podwójnej

S – szerokość całkowita moskitiery w cm (od 50 do 800cm)
H – wysokość całkowita moskitiery w cm (od 40 do 300cm)

Pomiar moskitiery Top-Zag w zależności od miejsca montażu

Pomiar moskitiery plisowanej Top-Zag na oknie przesuwnym, moskitiera z jednym panelem siatki o szerokości SD1, szerokości całkowitej oznaczonej strzałką i symbolem "S" oraz wysokości oznaczonej strzałką dwukierunkową i symbolem H.

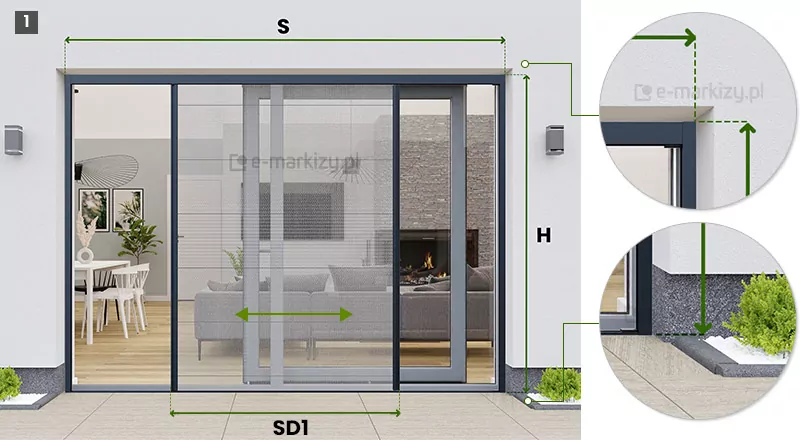

Montaż na balkonie przesuwnym na prowadnicach

Instrukcja pomiaru moskitiery Top Zag na okno przesuwne z mocowaniem do wnęki. Na powiększeniach po prawej wskazane dokładne miejsca pomiaru. Szerokość całkowita oznaczona strzałką dwukierunkową nad oknem oraz symbolem "S". Szerokość skrzydła moskitiery oznaczona na dole pod oknem strzałką dwukierunkową oraz symbolem "SD1". Wysokość całkowita oznaczona strzałką dwukierunkową z prawej strony okna oraz symbolem "H".

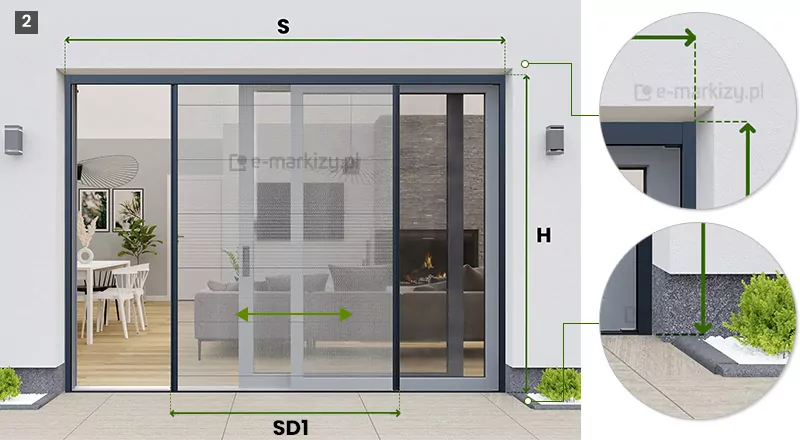

Montaż na balkonie przesuwnym na prowadnicach HS

Pomiar moskitiery plisowanej Top Zag 31 mocowanej we wnęce okna balkonowego z otwieranym skrzydłem. Ponad oknem umieszczono dwukierunkową strzałkę z oznaczeniem "S'" dla szerokości całkowitej moskitiery. Po prawej stronie drzwi balkonowych umieszczono dwukierunkową strzałkę z oznaczeniem "H" dla wysokości całkowitej moskitiery. W dolnej części okna oznaczono strzałką dwukierunkową z symbolem "SD1" szerokość skrzydła moskitiery. Po prawej stronie umieszczono po odnośniku powiększenia szczegółów miejsca pomiaru szerokości i wysokości moskitiery.

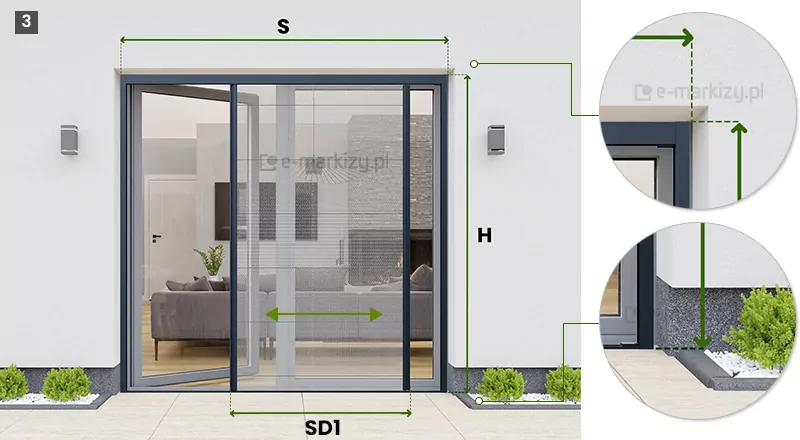

Montaż na balkonie otwieranym na zawiasach

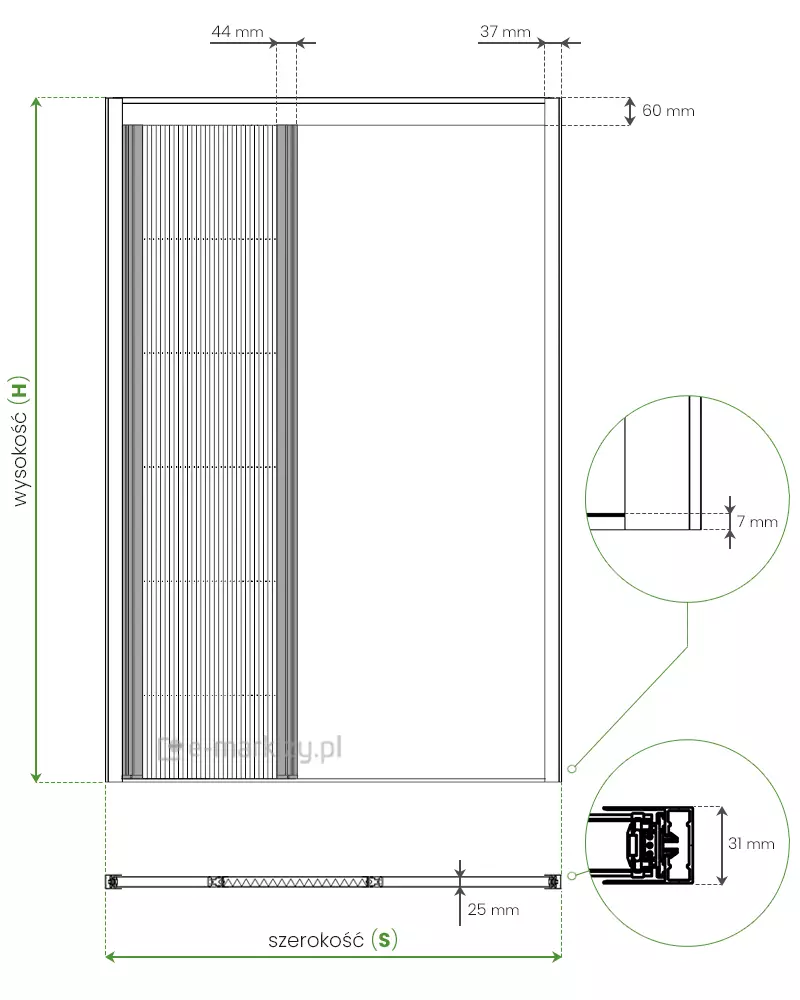

Grafika techniczna przedstawia szczegółowy schemat wymiarowania i przekroje konstrukcyjne moskitiery plisowanej Top-Zag w widoku z przodu oraz z góry. Główny rysunek obrazuje pionowy panel moskitiery z częściowo zsuniętą siatką plisowaną po lewej stronie, umieszczony w ramie, gdzie wysokość całkowita oznaczona jest jako wysokość (H) zieloną strzałką po lewej stronie, a szerokość całkowita jako szerokość (S) zieloną strzałką na dole. Na schemacie zaznaczono kluczowe wymiary techniczne profili: szerokość profilu przesuwnego wynosi 44 mm, szerokość profilu bocznego ramy to 37 mm, a wysokość górnej szyny to 60 mm. Po prawej stronie znajdują się dwa powiększone detale w okręgach: górny pokazuje dolny narożnik ramy z zaznaczoną wysokością progu wynoszącą 7 mm, natomiast dolny prezentuje przekrój poziomy profilu bocznego o głębokości 31 mm. Pod głównym widokiem umieszczono rzut z góry całej konstrukcji, który wskazuje całkowitą głębokość systemu wynoszącą 25 mm. Wszystkie linie pomocnicze i napisy wykonane są w kolorze czarnym i zielonym na czystym, białym tle, co nadaje całości charakter profesjonalnego rysunku wykonawczego.

Moskitiera-top-zag-instrukcja-pomiaru

Podczas pomiaru moskitiery Top-Zag warto wziąć pod uwagę wymiary poszczególnych elementów konstrukcji moskitiery. Bardzo niski, 7mm próg dolny nie utrudnia przechodzenia.

Ważne szczegóły wymiarowania:

• Przy szerokości S większej niż 240cm, profil górny dzielony jest na dwie części.

• Prowadnica górna jest zawsze węższa od zamawianej szerokości o ~3,4-3,6 cm.

Przykład:
Przy szerokości S 200cm, prowadnica górna będzie miała wymiar ~196,5 cm

Pomiar moskitiery Top-Zag – wymiary złożonego pakietu siatki

Przybliżona szerokość pakietu złożonej tkaniny (wersja pojedyncza jednostronna):
– Szerokość do 135cm (pakiet ~9cm)
– Szerokość do 200cm (pakiet ~11cm)
– Szerokość do 240cm (pakiet ~12cm)
– Szerokość do 270cm* (pakiet ~13cm)
– Szerokość do 400cm* (pakiet ~15cm)
– Szerokość do 480cm* (pakiet ~16cm)

*zalecany system wzmacniający

Przybliżona szerokość pakietu złożonej tkaniny (wersja podwójna obustronna):
– Szerokość do 270cm* (pakiet ~17cm x 2)
– Szerokość do 400cm* (pakiet ~19cm x 2)
– Szerokość do 480cm* (pakiet ~20cm x 2)
– Szerokość do 600cm* (pakiet ~23cm x 2)
– Szerokość do 800cm* (pakiet ~38cm x 2)
