Pomiar moskitiery ramkowej okiennej i dane techniczne

Pomiar moskitiery ramkowej okiennej

S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

Wymiarowania dokonujemy bez kołnierza

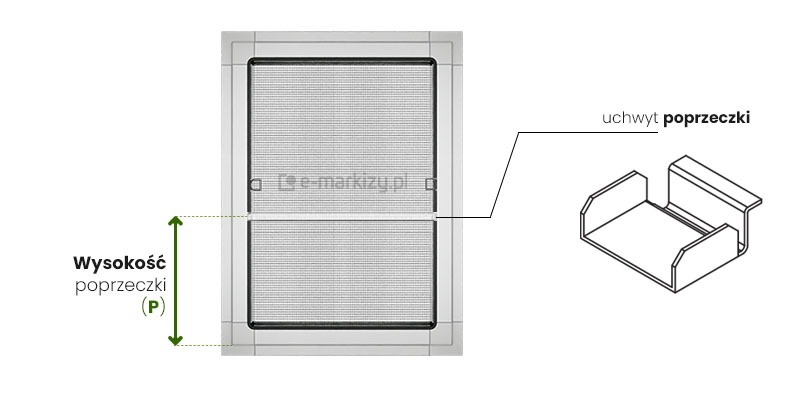

Moskitiera ramkowa okienna z poprzeczką widoczna od strony mocowania we wnęce ramy okiennej, wykonana z profili w kolorze białym oraz z zainstalowaną szarą siatką. Po lewej stronie moskitiery poprowadzone od krawędzi zagięcia profil do środka mocowania poprzeczki dwie przerywane linie z kolorze zielonym, pomiędzy którymi umieszczono pogrubioną strzałkę dwukierunkową, a obok niej z lewej strony umieszczono napis "Wysokość poprzeczki (P)" ze słowem "wysokość" wykonanym pogrubioną czcionką. Po prawej stronie moskitiery od miejsca mocowania poprzeczki poprowadzona została czarna łamana linia prosta, nad którą umieszczono napis "uchwyt poprzeczki" z wytłuszczonym słowem "poprzeczki", poniżej umieszczono schematyczny rysunek uchwytu poprzeczki.

Wysokość Poprzeczki

Opcjonalna poprzeczka moskitiery dzięki uniwersalnym uchwytom może być zamocowana na dowolnej wysokości (P), niezależnie od ilości zamówionych poprzeczek.

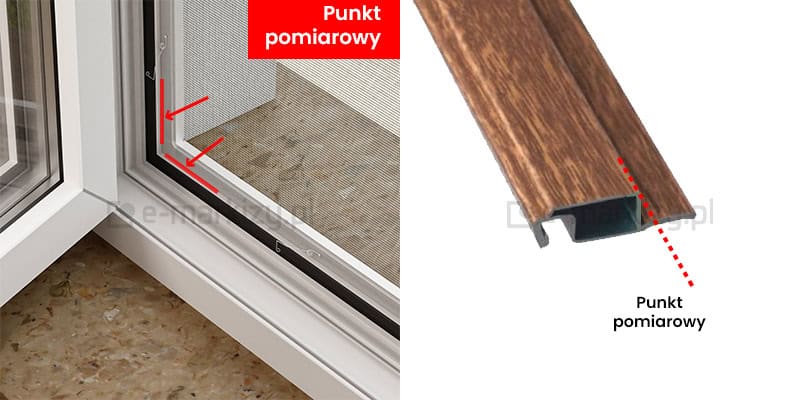

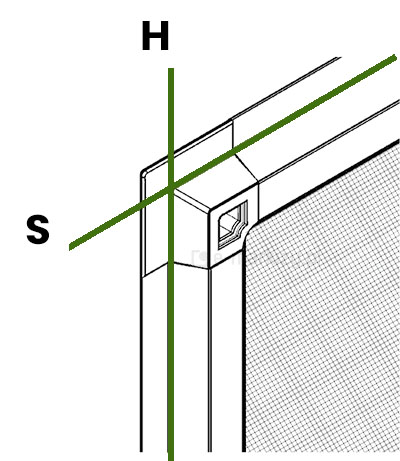

Narożnik otwartego okna z zaznaczonymi w pobliżu narożnika ramy zewnętrznej po lewej i dolnej jego stronie czerwonymi kreskami odcinkami, na które wskazują dwie krótkie strzałki nad którymi umieszczono na czerwonym tle napis "Punkt pomiarowy". Obok, po prawej stronie widoczny profil moskitiery, w którego zagłębieniu poprowadzona została przerywana linia w czerwonym kolorze. Na końcu linii umieszczono napis "punkt pomiarowy".

Szerokość i wysokość mierzy się identycznie, tzn. podajemy wewnętrzny wymiar profilu moskitiery. W praktyce jest to wymiar przy uszczelce (po otwarciu okna punkt – na zdjęciu).

Uwaga: Moskitiera ma tzw. kołnierz profilu. Należy sprawdzić czy na zewnątrz ramy jest ok. 1cm wolnego miejsca. W przypadku, gdy na oknie zamontowane są prowadnice od rolet zewnętrznych, pomiarowanie szerokości moskitiery musi być odpowiednio węższe

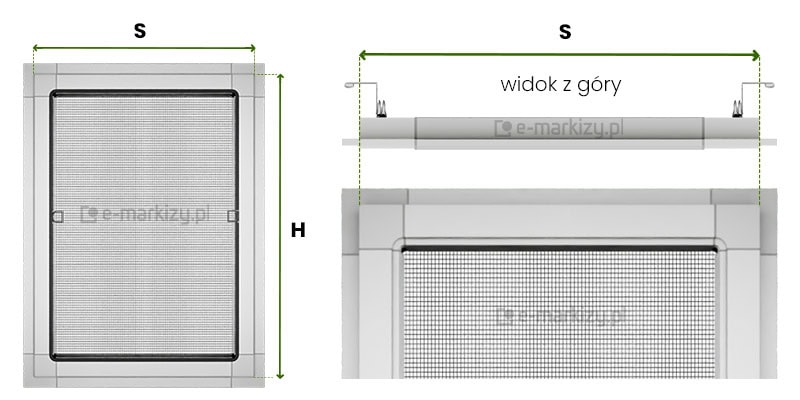

Schematyczny rysunek moskitiery z widocznymi zagięciami profilu oraz łączącego je narożnika, w których poprowadzone zostały zielone linie, przy linii poziomej umieszczono literę "S", przy linii pionowej umieszczono literę "H".

Punkt pomiarowy

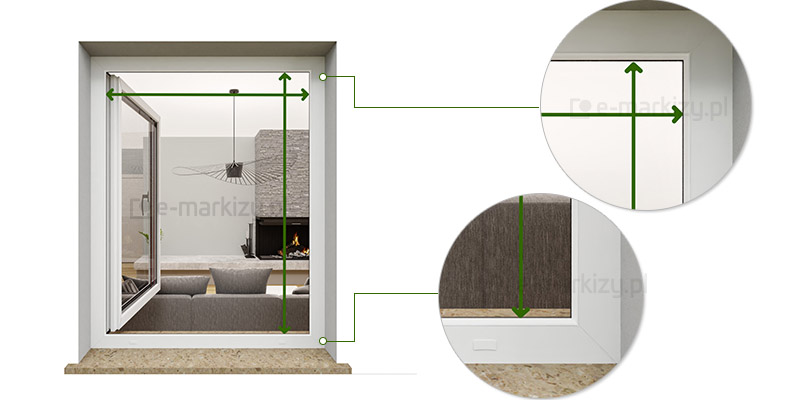

Okno z otwartym skrzydłem i widocznym w tle pokojem na którym zaznaczono zielonymi strzałkami dwukierunkowymi szerokość i wysokość pomiędzy krawędziami ramy. Od górnego i dolnego, prawego narożnika poprowadzono zielone linie do zdjęcia w okrągłej ramce z powiększeniem poszczególnych fragmentów okna.

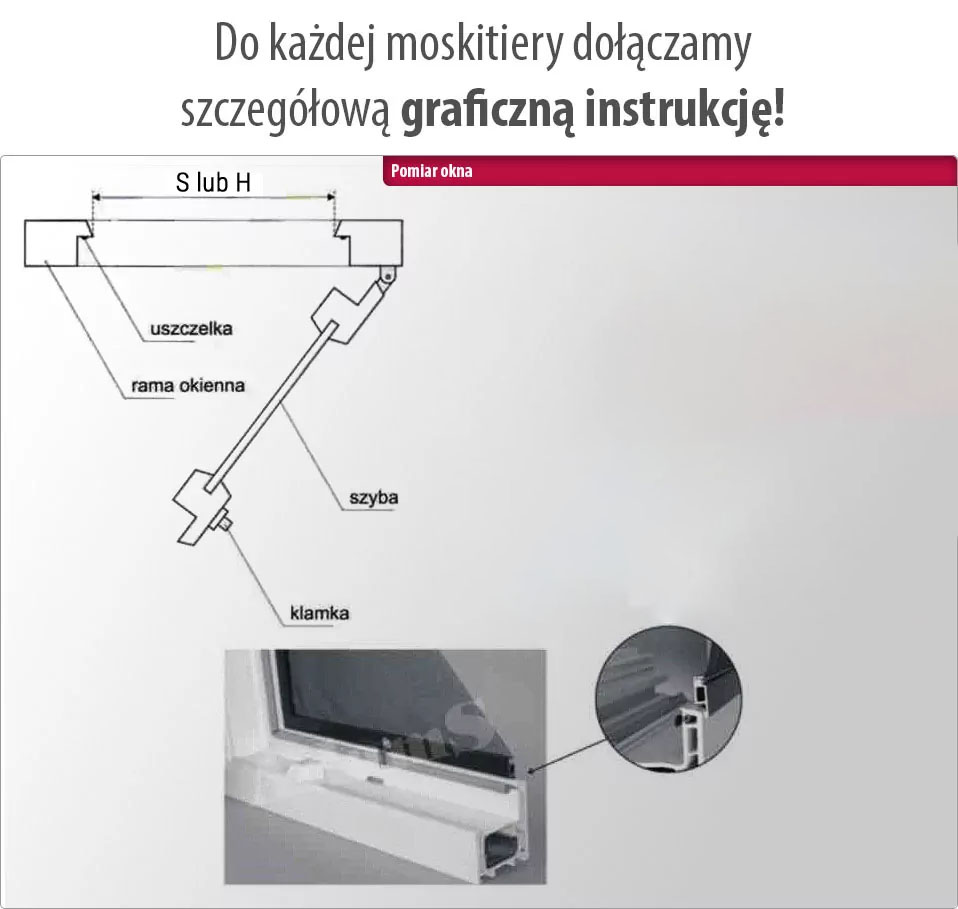

Pomiary okna

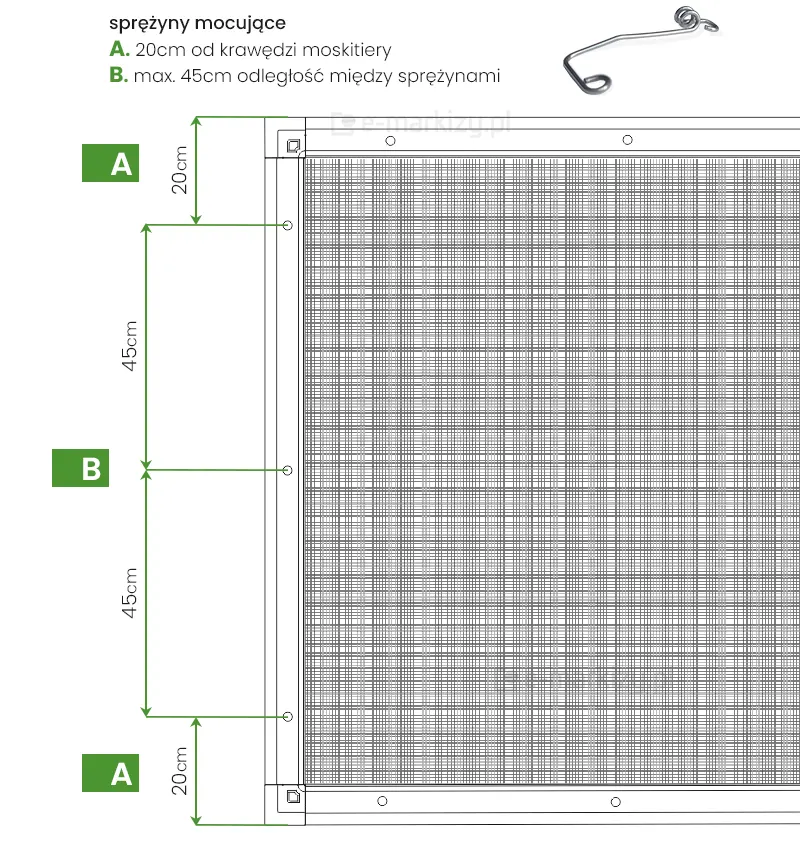

Schemat prezentujących zasadę rozmieszczenia sprężyn mocujących w profilu moskitiery ramkowej okiennej. Zaznaczone na nim odcinki A (od narożnika do pierwszego zaczepu) oraz B (pomiędzy kolejnymi zaczepami mocującymi). Odcinek oznaczony w zielonym prostokącie z Literą "A" lub "B" w białym kolorze. Pomiędzy liniami wyznaczającymi odcinki zamieszczone zostały dwukierunkowe strzałki w kolorze zielonym, obok których podano wymiary odcinków - przy literze A "20 cm", przy literze B "45cm". Ponad schematem umieszczono napis "sprężyny mocujące A. 20 cm od krawędzi moskitiery, B. max. 45cm odległość pomiędzy sprężynami" obok napisu, po jego prawej stronie zdjęcie zaczepu sprężynowego moskitiery.

Rozmieszczenie sprężyn mocujących

A. 20cm od krawędzi moskitiery
B. max 45cm odległość między sprężynami

Te same odległości dotyczą szerokości oraz wysokości osłony

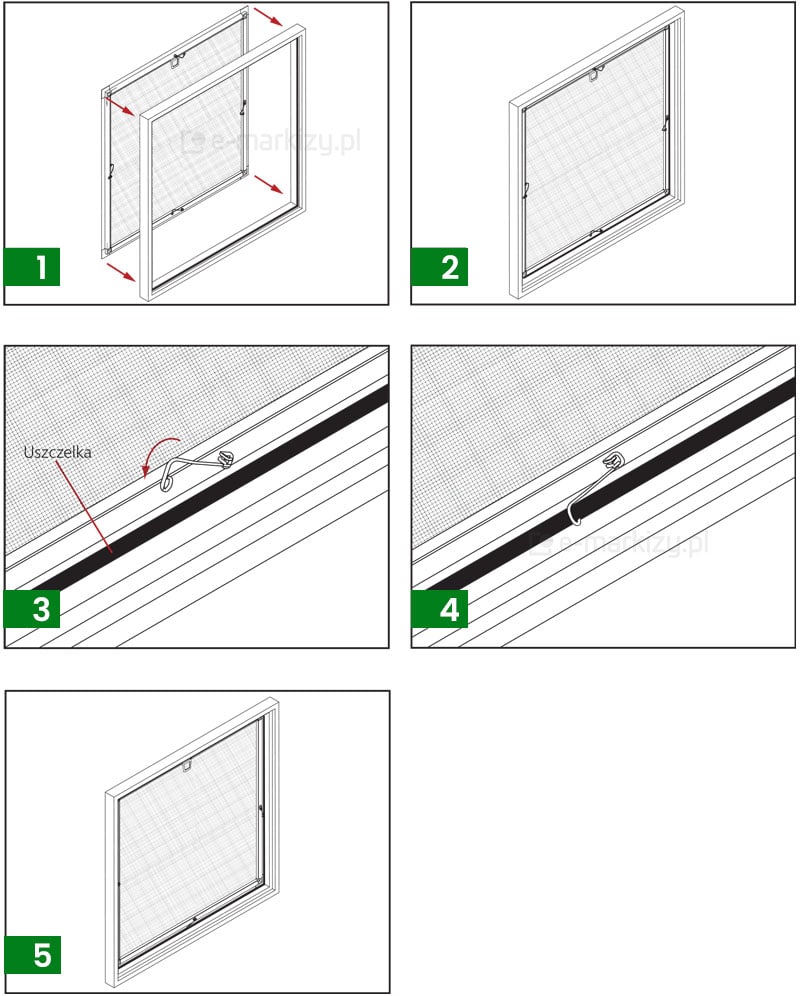

Schemat montażu moskitiery ramkowej na oknie w pięciu krokach. Kroki oznaczone prostokątami w kolorze zielonym, na których umieszczono cyfry w kolorze białym. Krok 1 pokazuje sposób umieszczenia moskitiery w ramie okna. Krok 2 pokazuje umieszczenie zaczepów do zablokowania na uszczelce okna - uszczegółowione w kroku 3. Krok 4 prezentuje prawidłowo zamocowany zaczep na ramie okna, a krok 5 - gotową moskitierę ramkową w oknie.

Mocowanie moskitiery do okna

W przypadku mocowania za pomocą sprężyn, pierwsze z nich mocuje się 20 cm od brzegu profilu, kolejne są mocowane maksymalnie co 45 cm.

Zobacz film z pomiaru moskitiery

Zobacz film ze składania moskitiery

Moskitiera ramkowa Dane Techniczne

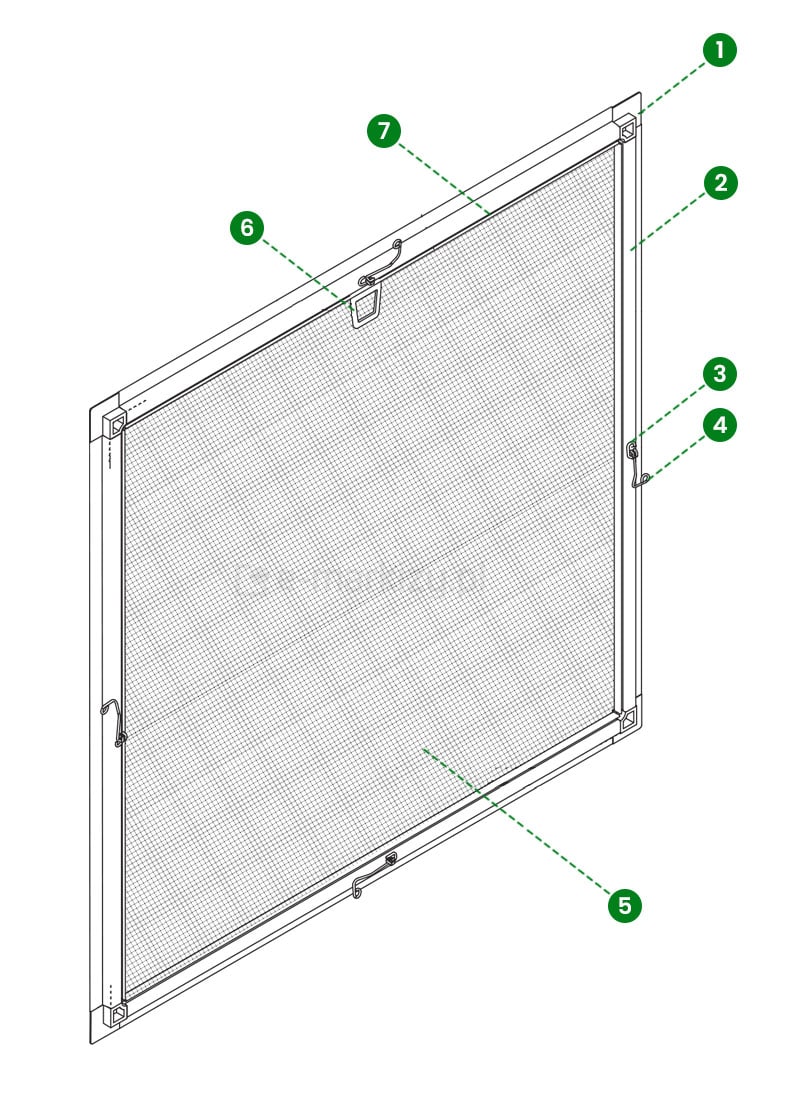

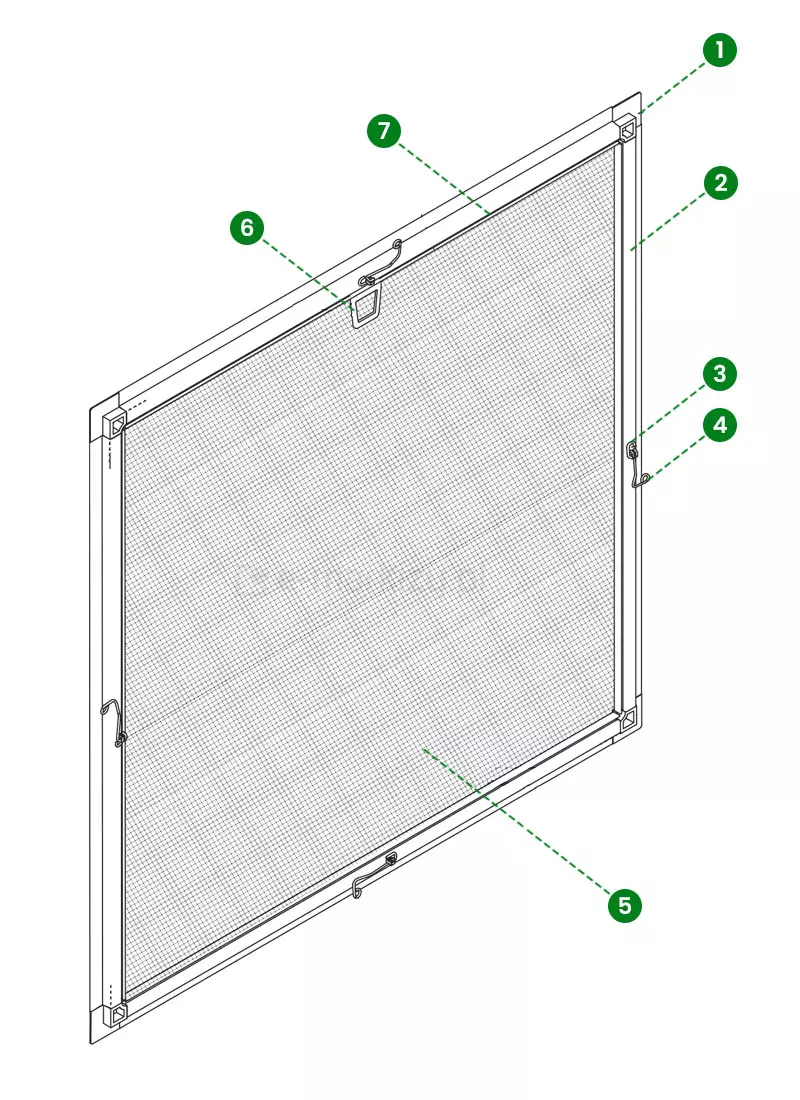

Komponenty moskitiery

1. Narożnik zewnętrzny
2. Profil
3. Nit
4. Sprężyna (zaczep moskitiery)
5. Siatka
6. Uchwyt
7. Uszczelka

Uwaga! Moskitiera nie zawiera akcesoriów do montażu (wkrętów). Należy dobrać je samodzielnie w zależności od rodzaju powierzchni montażu (np. beton, drewno, tworzywo sztuczne).

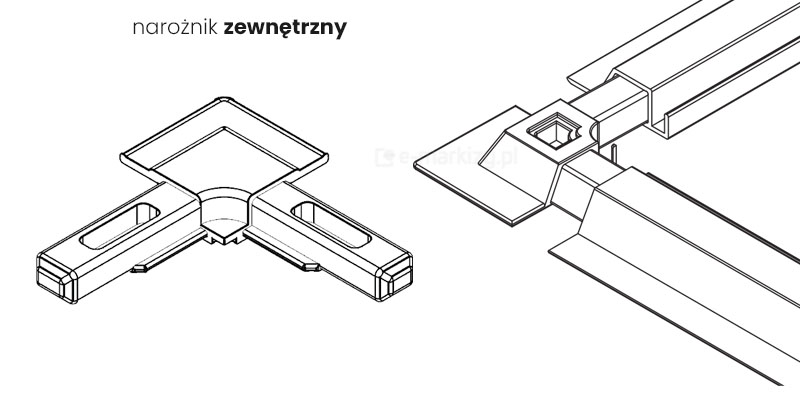

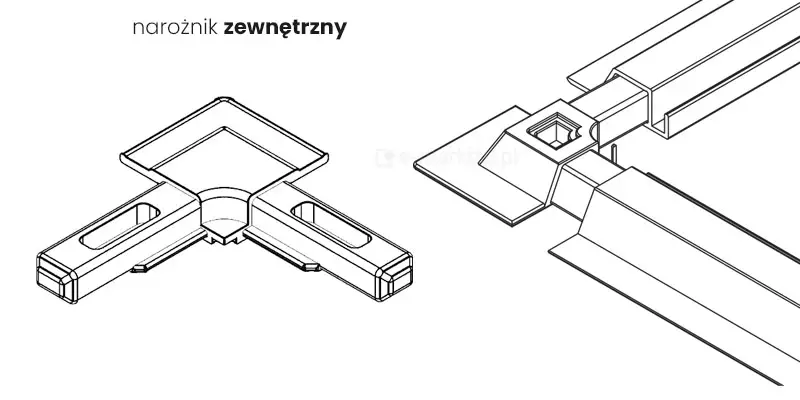

1. Narożnik zewnętrzny

Elegancki narożnik nie jest oklejany na kolory drewnopodobne. Mocowany między profilami, łączy je ze sobą.

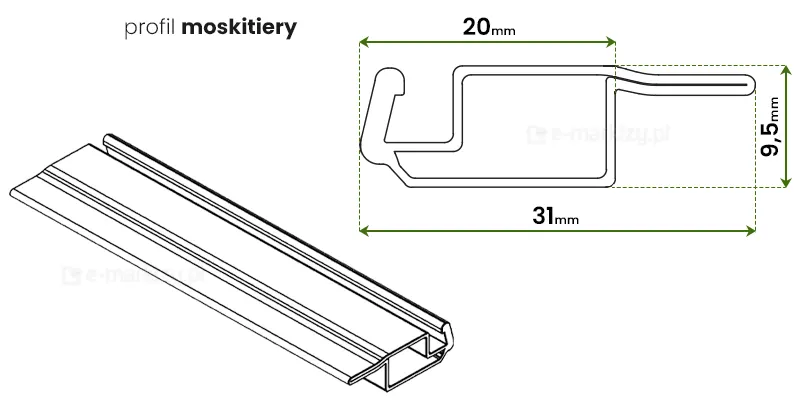

2. Profil moskitiery

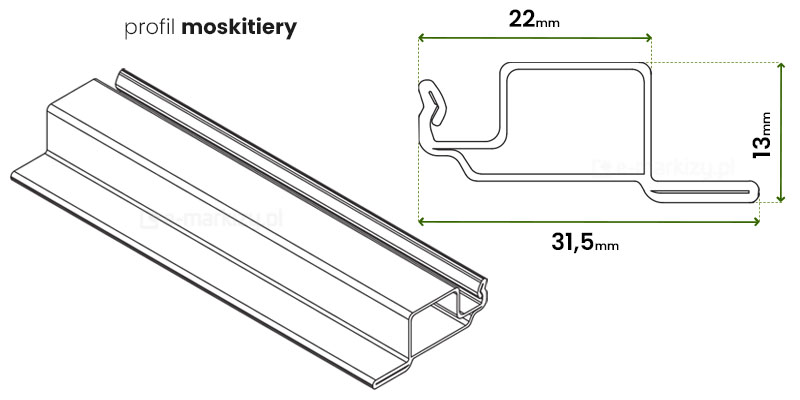

• Profil Stiff-K 31×9,5mm

Profil cechuje się bogatym wyborem kolorystyki oraz łatwym montażem.

Pozostałe elementy moskitiery:

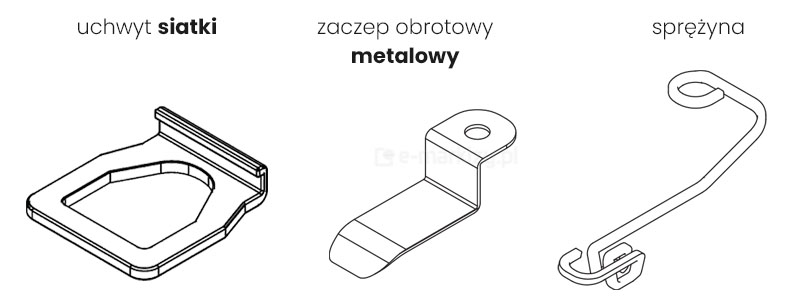

• 6. uchwyt siatki
• 4. zaczep obrotowy metalowy
• 4. sprężyna

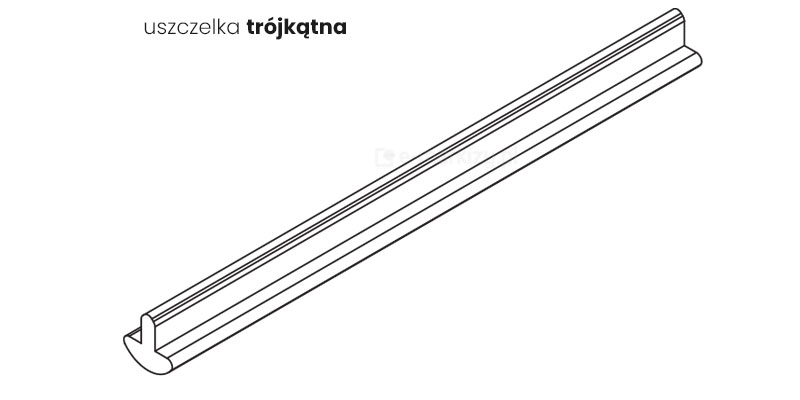

7. Uszczelka trójkątna

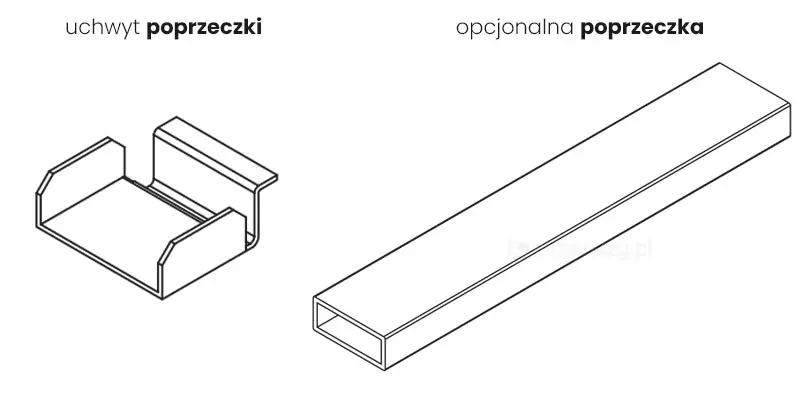

Poprzeczka moskitiery

Opcjonalna poprzeczka moskitiery wzmacnia konstrukcję osłony oraz dodatkowo podtrzymuje siatkę. Jedna lub większa ilość poprzeczek zalecana jest w szczególności przy szerszych oknach powyżej 150cm.
