Pomiar moskitiery rolowanej okiennej z napędem sprężynowym oraz dane techniczne

Pomiar moskitiery rolowanej okiennej

Pomiar moskitiery rolowanej okiennej

S – szerokość całkowita moskitiery
H – wysokość całkowita moskitiery

Pomiar przy montażu bez kostek montażowych

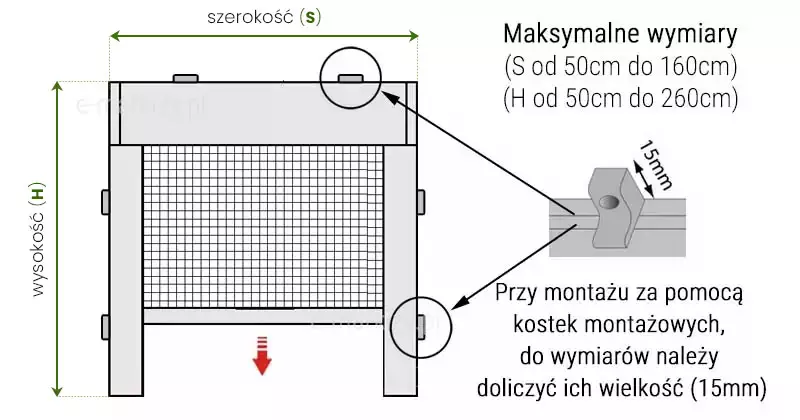

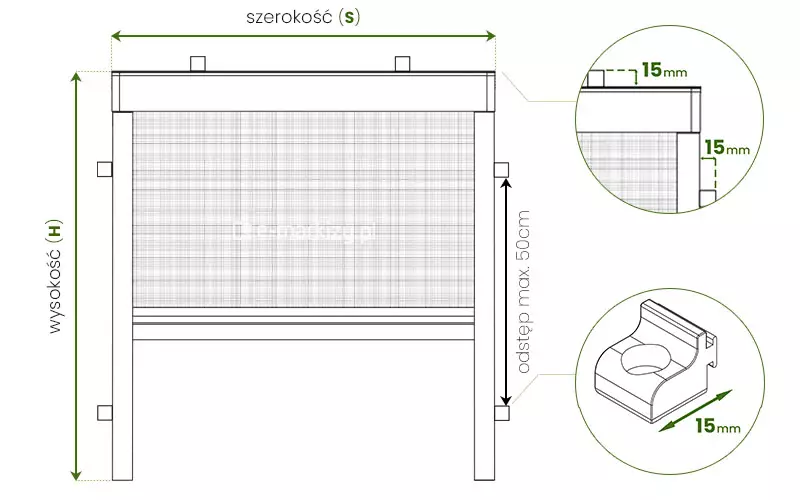

Grafika o charakterze instruktażowym przedstawia schemat techniczny i zasady wymiarowania, jakie posiada moskitiera okienna rolowana wyposażona w plastikowe kostki montażowe. Na głównym rysunku zaprezentowano widok od frontu kompletnej ramy moskitiery z częściowo rozwiniętą siatką, gdzie zielone linie pomocnicze określają szerokość (S) oraz wysokość (H) konstrukcji. Po prawej stronie umieszczono dwa okrągłe powiększenia detali, które precyzyjnie objaśniają wpływ kostek na ostateczny wymiar produktu. Górny detal pokazuje róg ramy, w którym kostka montażowa wystaje o 15 mm poza krawędź kasety oraz o 15 mm poza zewnętrzną linię prowadnicy bocznej. Dolny detal przedstawia trójwymiarowy model samej plastikowej kostki o szerokości 15 mm, wskazując na jej specyficzny profil z otworem montażowym. Dodatkowo na schemacie zaznaczono pionową strzałką dwustronną, że maksymalny odstęp między poszczególnymi kostkami montażowymi zainstalowanymi na prowadnicach powinien wynosić 50 cm. Całość ilustracji wykonana jest w formie przejrzystego, czarno-białego szkicu z zielonymi akcentami, co ułatwia użytkownikowi zrozumienie, że moskitiera okienna rolowana w tym systemie wymaga doliczenia wymiarów kostek do całkowitego obrysu urządzenia.
Pomiar przy montażu zwracając uwagę na wymiary kostek montażowych

Pomiar wnęki okiennej

Szerokość i Wysokość ościeży okiennej
Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar wnęki okiennej na zewnątrz okna.
W tym celu należy zmierzyć szerokość oraz wysokość w wielu miejscach, aby upewnić się, że zamawiana osłona zmieści się w otwór okienny. W zależności od sposobu montażu i rodzaju ocieplenia, zalecamy zamówić osłonę odpowiednio mniejszą, by zapewnić tzw. „luz montażowy”. Przed dokonaniem pomiarów powinno się także oczyścić wnękę z zalegających zabrudzeń.

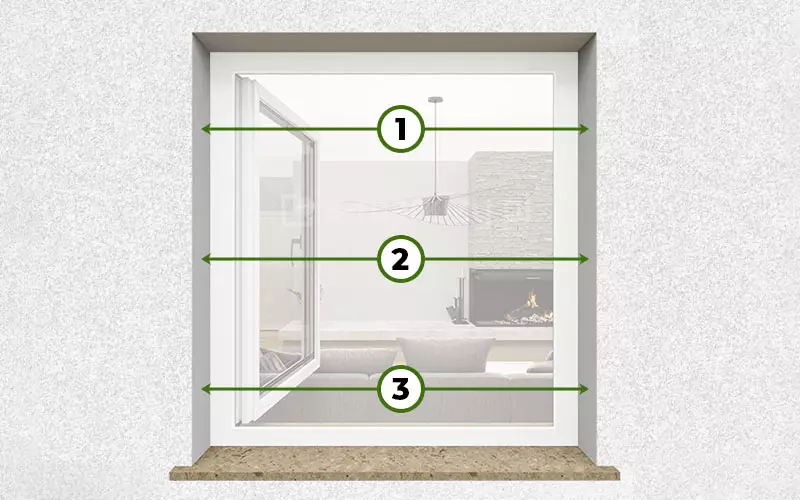

Prawidłowy pomiar szerokości wnęki ukazany na obrazie okna z otwartym do wewnątrz skrzydłem. Pomiędzy krawędziami wnęki okiennej umieszczono trzy zielone dwukierunkowe strzałki oznaczone pośrodku umieszczonymi w okręgu cyframi od góry: 1,2 i 3, wskazujące pomiar szerokości wnęki w trzech miejscach: na górze, pośrodku i na dole.
Pomiar szerokości minimum w trzech miejscach

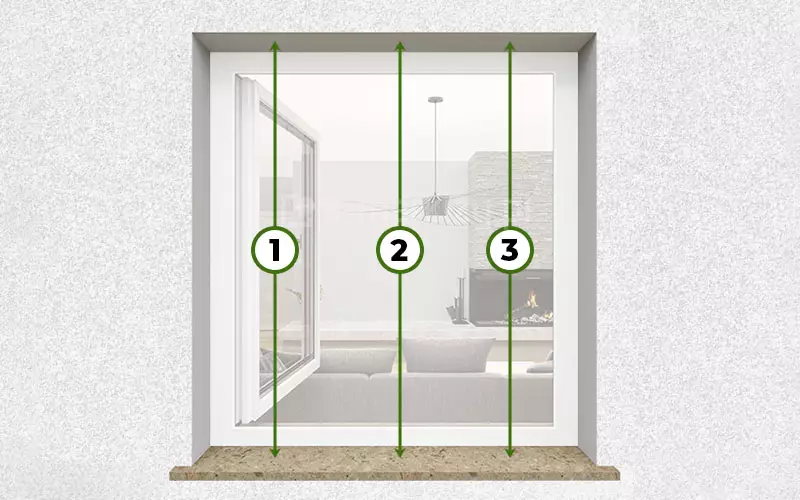

Instrukcja pomiaru wysokości wnęki okiennej ukazana na obrazie okna z otwartym do wewnątrz skrzydłem. Pomiędzy krawędzią wnęki okiennej a parapetem umieszczono trzy zielone dwukierunkowe strzałki oznaczone pośrodku umieszczonymi w okręgu cyframi od lewej: 1,2 i 3, wskazujące pomiar wysokości wnęki w trzech miejscach: po lewej, na środku i po prawej.
Pomiar wysokości minimum w trzech miejscach

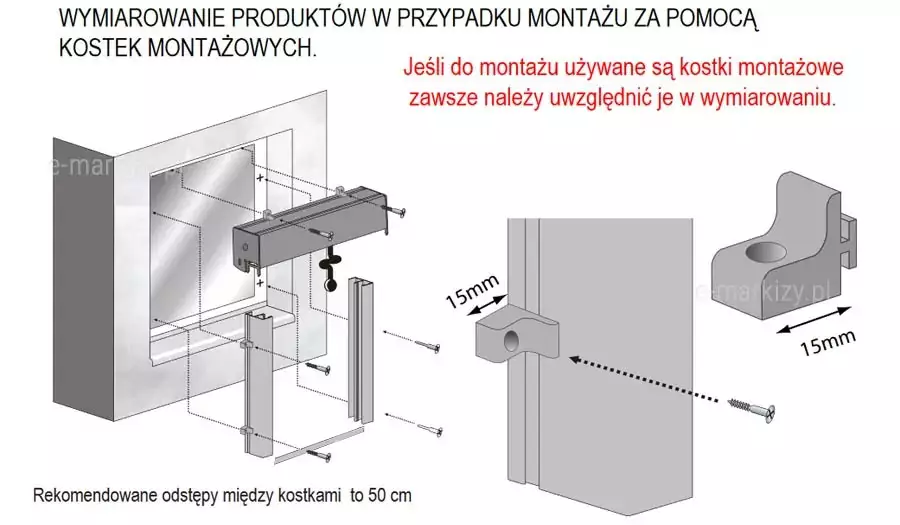

Grafika o charakterze instruktażowym przedstawia zasady wymiarowania produktów w sytuacji, gdy moskitiera okienna rolowana jest instalowana przy użyciu specjalistycznych kostek montażowych. W centralnej części obrazu znajduje się izometryczny schemat wnęki okiennej z rozłożonymi elementami systemu, takimi jak pozioma kaseta oraz pionowe prowadnice, do których przytwierdzone są plastikowe kostki montażowe. Nad rysunkiem umieszczono wyraźne nagłówki w języku polskim informujące, że w przypadku korzystania z tych elementów, należy je zawsze uwzględnić w procesie wymiarowania otworu. Po prawej stronie grafiki znajdują się dwa szczegółowe powiększenia detalu kostki. Pierwszy z nich pokazuje element zamontowany na profilu prowadnicy z zaznaczoną strzałką szerokością wynoszącą 15 mm, do którego kieruje strzałka wskazująca sposób przykręcenia wkręta. Drugi detal to trójwymiarowy model samej kostki o charakterystycznym kształcie litery L z otworem montażowym, przy którym również widnieje wymiar 15 mm. W dolnej części zdjęcia znajduje się ważna uwaga techniczna informująca, że rekomendowane odstępy między kostkami podczas instalacji to 50 cm. Całość ilustracji wykonana jest w czytelnej, szaro-białej stylistyce z czerwonymi akcentami tekstowymi, co ułatwia zrozumienie, jak poprawnie powinna zostać zmierzona i przygotowana moskitiera okienna rolowana w tym konkretnym wariancie montażu.

Wymiarowanie w przypadku montażu za pomocą kostek montażowych 15mm
Rekomendowane odstępy między kostkami montażowymi moskitiery to 50cm

Wymiarowanie moskitiery w przypadku montażu kasety za pomocą klipów montażowych 5mm:

Rysunek techniczny zatytułowany Mocowanie kasety opcjonalne stanowi szczegółowy przekrój pionowy górnego elementu systemu, jakim jest moskitiera okienna rolowana. Na schemacie przedstawiono profil aluminiowej kasety o szerokości podstawy 45 mm oraz wysokości całkowitej 55 mm, która osłania mechanizm nawijający siatkę. Nad głównym korpusem kasety widoczny jest metalowy klip montażowy o wysokości 5 mm, który jest przytwierdzony do nadproża lub sufitu wnęki (oznaczonego kolorem czerwonym) za pomocą pionowo osadzonego kołpaka rozporowego z wkrętem. Ilustracja precyzyjnie pokazuje sposób zatrzaśnięcia górnej krawędzi profilu w uchwycie montażowym, co zapewnia stabilność całej konstrukcji. Przekrój ujawnia również wewnętrzny kształt kasety z charakterystycznym zaokrągleniem frontowym oraz dolny otwór wylotowy, przez który wysuwa się siatka. Wszystkie kluczowe wymiary zostały naniesione za pomocą czarnych linii wymiarowych z wyraźnymi wartościami w milimetrach, co nadaje grafice profesjonalny, instruktażowy charakter.


Pomiar wnęki przy montażu ściennym

Szerokość umożliwiająca montaż na zewnątrz wnęki
Wymiary należy ściągnąć najlepiej w 3 lub więcej miejscach (rysunki poniżej). Wnęka okienna jest zazwyczaj nierówna, dlatego należy podać najmniejszy zmierzony wymiar na zewnątrz wnęki okiennej.
W tym celu należy zmierzyć szerokość oraz wysokość w wielu miejscach, aby upewnić się, że prowadnice zamawianej moskitiery będą mogły być przymocowane do ściany.

Należy zwrócić uwagę, że podawana szerokość S uwzględnia prowadnice, ale nie zawiera wielkości kostek montażowych.

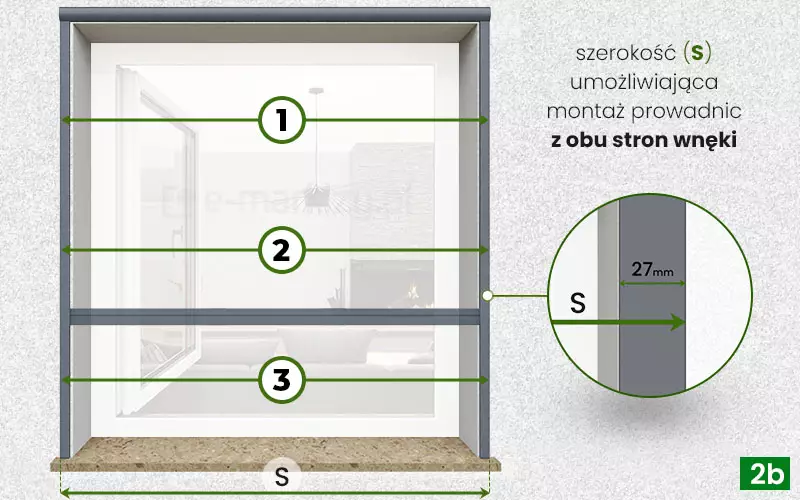

Zdjęcie przedstawia sposób pomiaru szerokości otworu przy montażu moskitiery rolowanej na ścianie. Zaleca się dokonanie pomiaru w trzech miejscach: na górze, w środku i na dole otworu, ponieważ ściany i wnęki nie zawsze są idealnie równe. Taki sposób pomiaru pozwala na precyzyjne dopasowanie szerokości całej konstrukcji, obejmującej kasetę oraz prowadnice boczne.
2b – Montaż na ścianie – listwy montowane bezpośrednio

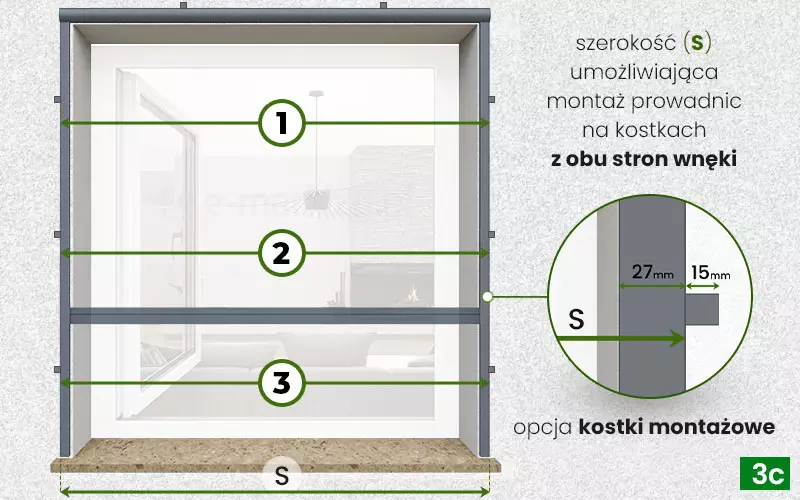

3c – Montaż na ścianie – listwy montowane na kostkach

Dane techniczne Moskitiery Rolowanej Okiennej

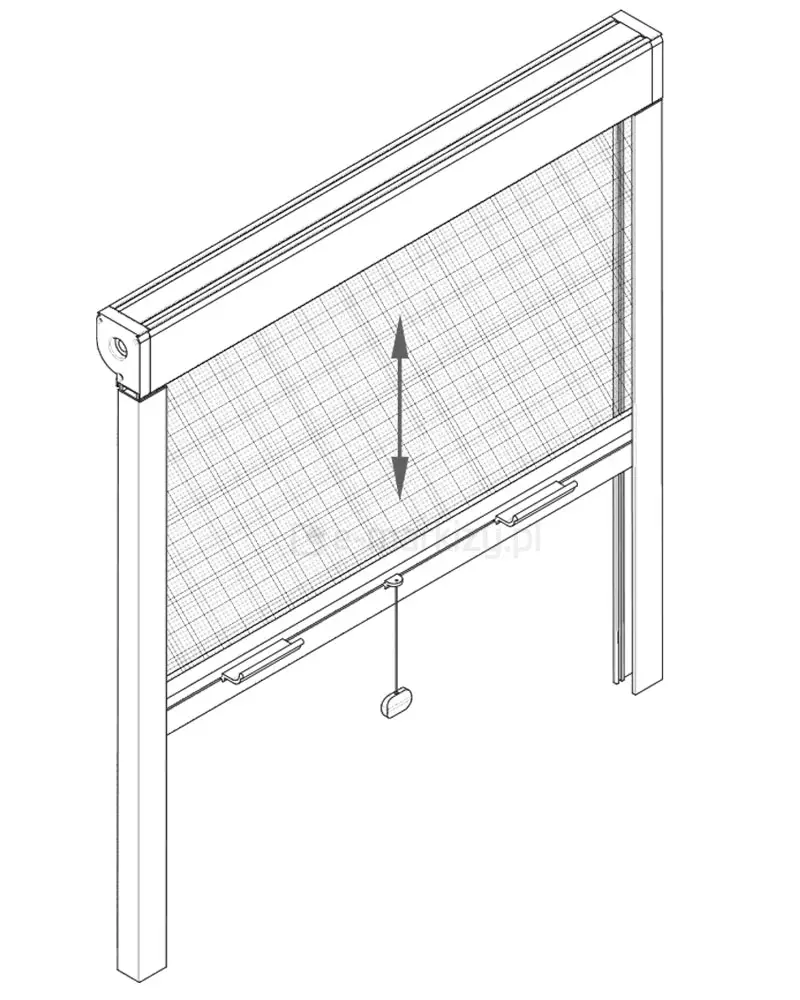

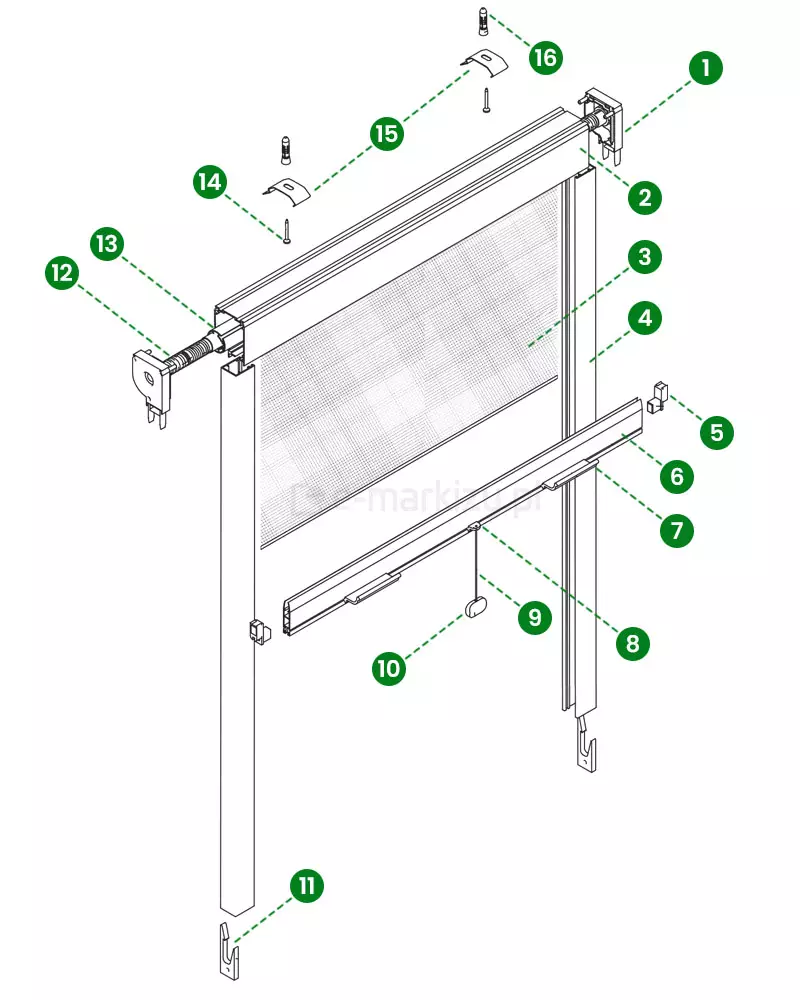

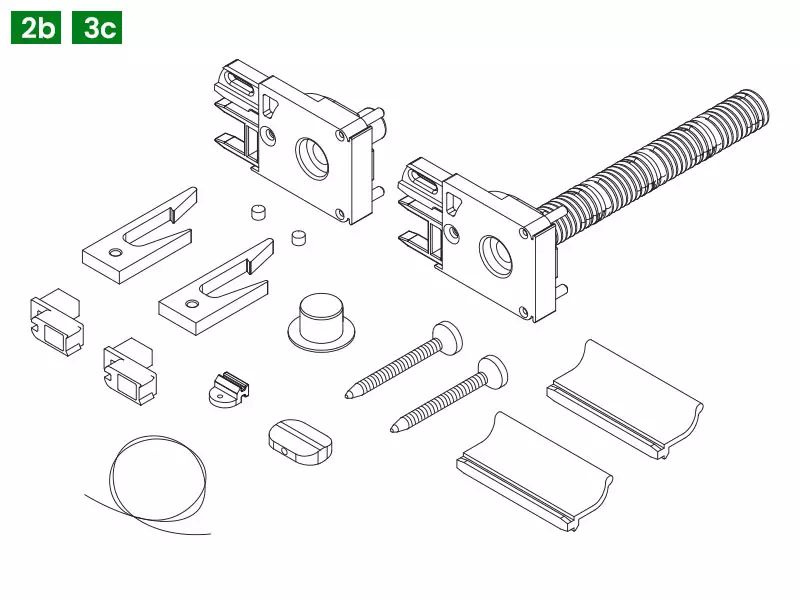

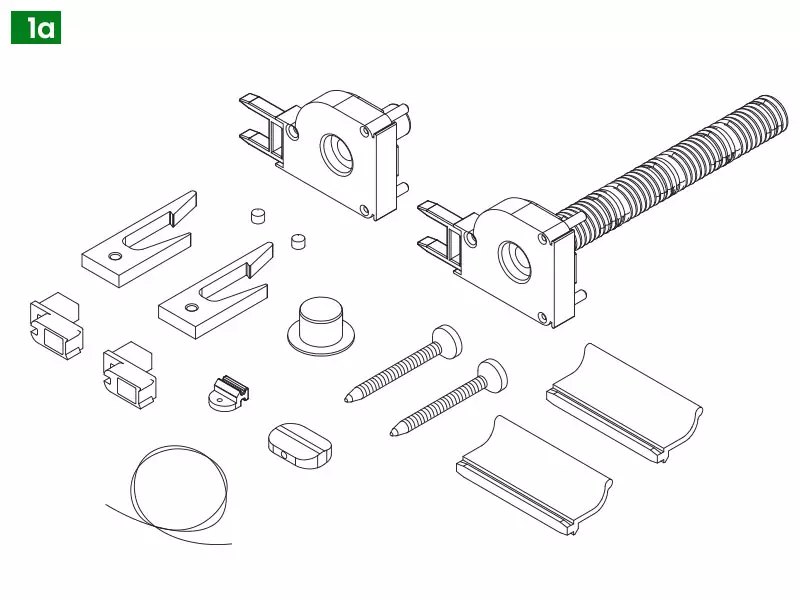

Komponenty moskitiery rolowanej

Komponenty moskitiery rolowanej

1. Mechanizm sterujący
2. Kaseta
3. Siatka moskitiery
4. Prowadnica boczna
5. Uchwyt do zatrzasku
6. Obciążnik dolny
7. Klamka
8. Rączka do uchwytu
9. Sznurek
10. Uchwyt
11. Zatrzask
12. Spowalniacz
13. Rurka z siatką
14. Wkręt
15. Klipy montażowe
16. Kołek rozporowy

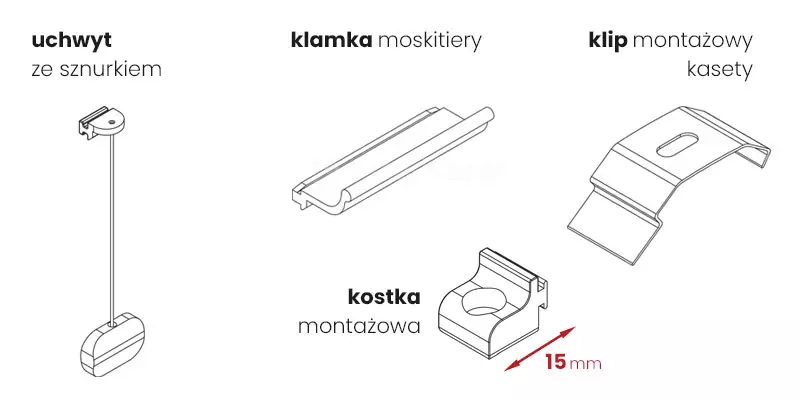

Przedstawiona ilustracja techniczna prezentuje zestaw komponentów montażowych przeznaczonych do systemów moskitier, szczegółowo ukazując cztery podstawowe elementy konstrukcyjne. Po lewej stronie znajduje się uchwyt ze sznurkiem, składający się z małego elementu mocującego oraz owalnej końcówki połączonej cienką linką, co sugeruje mechanizm obsługi ręcznej lub naciągowej. W środkowej części grafiki uwzględniono klamkę moskitiery, czyli podłużny profil o ergonomicznym wygięciu, ułatwiający chwytanie i przesuwanie siatki, oraz bezpośrednio pod nią niewielką kostkę montażową, dla której zaznaczono kluczowy wymiar szerokości wynoszący 15 mm za pomocą czerwonej strzałki. Po prawej stronie widoczny jest klip montażowy kasety, wykonany w formie wygiętej blaszki z podłużnym otworem montażowym, który umożliwia bezpieczne przytwierdzenie kasety do ramy okiennej lub ościeża. Rysunek został wykonany w czytelnej stylistyce technicznej, precyzyjnie definiując geometrię oraz sposób użycia poszczególnych akcesoriów, co stanowi istotną pomoc w procesie kompletacji i instalacji systemu zabezpieczającego przed owadami.

Elementy sterujące i montażowe moskitiery

• klamka moskitiery montowana do obciążnika dolnego

• uchwyt ze sznurkiem ułatwiający rozwinięcie siatki przy wysokich systemach

• klip montażowy kasety (stosowany w montażu typ 1a 2b)

• plastikowa kostka montażowa 15mm (stosowana w montażu typ 3c)

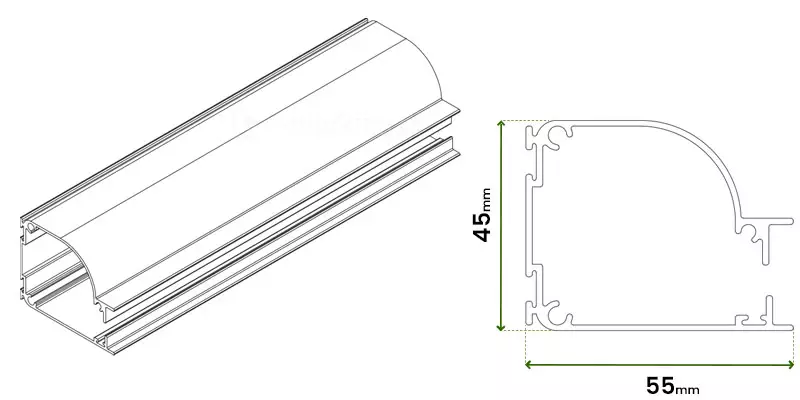

Rysunek techniczny w rzucie izometrycznym oraz poprzecznym przedstawia aluminiową kasetę, w której chowana jest siatka produktu, jakim jest moskitiera drzwiowa rolowana. Po lewej stronie grafiki widoczny jest trójwymiarowy model profilu kasetowego o charakterystycznym, zaokrąglonym kształcie jednej z krawędzi, co nadaje konstrukcji nowoczesny i opływowy wygląd. Profil posiada specjalne szyny i wypustki technologiczne służące do montażu bocznych zaślepek oraz prowadzenia siatki. Po prawej stronie znajduje się precyzyjny schemat przekroju poprzecznego tej samej kasety z naniesionymi wymiarami zewnętrznymi. Wysokość profilu została określona na 45 mm, natomiast jego całkowita szerokość wynosi 55 mm. Linie wymiarowe zaznaczone kolorem zielonym dokładnie wskazują skrajne punkty pomiarowe. Całość ilustracji wykonana jest czarną, wyraźną linią na białym tle, co jest typowe dla profesjonalnej dokumentacji technicznej, ułatwiając projektantom i instalatorom dopasowanie systemu do dostępnej przestrzeni w świetle otworu drzwiowego.

Kaseta moskitiery rolowanej

Kaseta chroni mechanizm sterujący i rurę nawojową moskitiery wraz ze zwiniętą siatką

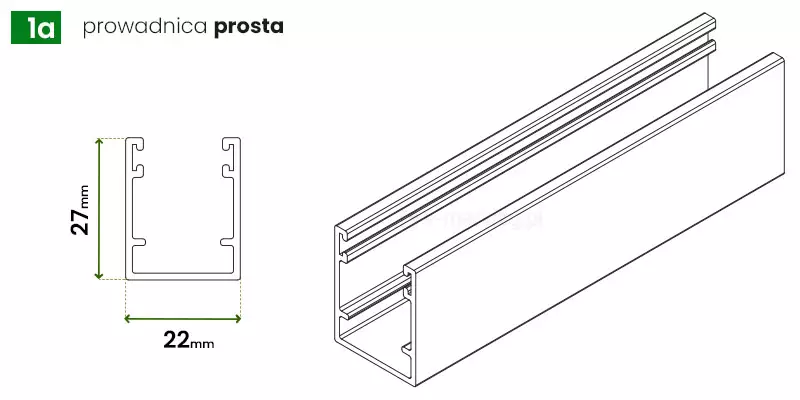

Prowadnica boczna zwykła

Prowadnica boczna zwykła

Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica zwykła używana jest przy montażu do wnęki (1a).

• wymiary 22x27mm

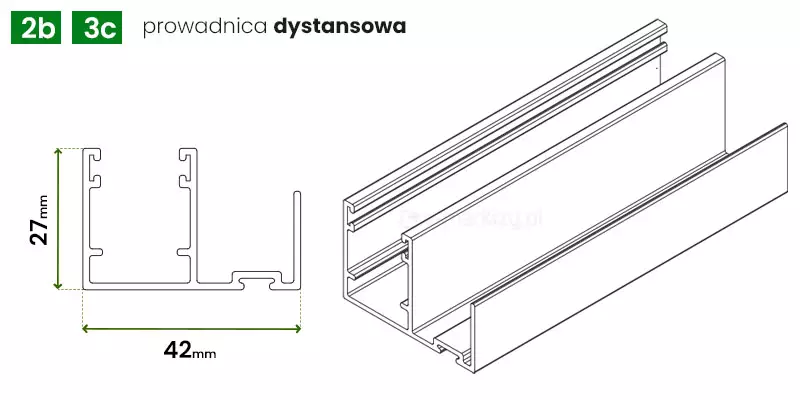

Prowadnica boczna dystansowa

Prowadnica boczna dystansowa

Prowadnice boczne moskitiery stabilizują ruch obciążnika z siatką w pionie. Prowadnica dystansowa używana jest przy montażu do wnęki, ramy okna lub ściany (2b) (3c).

• wymiary 42x27mm

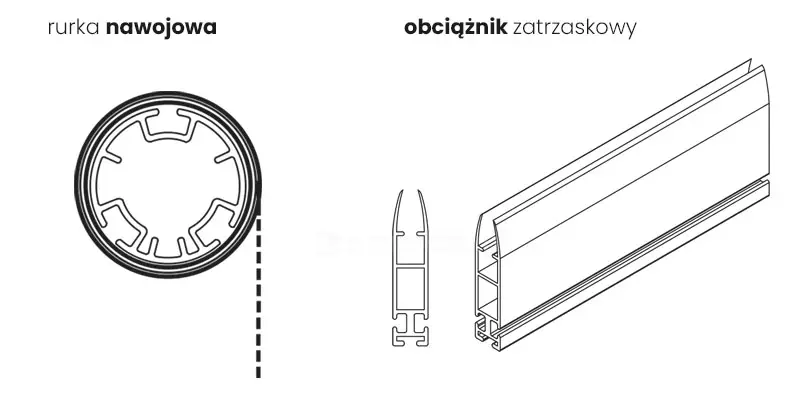

Grafika przedstawia w ujęciu technicznym dwa kluczowe komponenty systemu moskitiery rolowanej okiennej: rurkę nawojową oraz obciążnik zatrzaskowy. Po lewej stronie znajduje się przekrój poprzeczny rurki nawojowej, ukazujący jej cylindryczny kształt z charakterystycznymi wewnętrznymi żebrowaniami, które wzmacniają konstrukcję i umożliwiają stabilne osadzenie mechanizmów napędowych, przy czym od prawego boku profilu odchodzi przerywana pionowa linia symbolizująca nawiniętą siatkę przeciw owadom. Po prawej stronie zaprezentowano obciążnik zatrzaskowy, widoczny w dwóch ujęciach: jako dwuwymiarowy profil przekroju poprzecznego o smukłym kształcie z górnym wycięciem w kształcie litery V służącym do wsuwania siatki, oraz jako trójwymiarowa wizualizacja izometryczna całego elementu liniowego. Obciążnik ten cechuje się solidną budową wewnętrzną z komorami powietrznymi, które zapewniają odpowiednią sztywność i wagę potrzebną do prawidłowego pionowania tkaniny, a jego konstrukcja pozwala na szybki montaż zatrzaskowy na dolnej krawędzi. Całość ilustracji pełni funkcję techniczną, jasno definiując geometrię i wzajemną relację funkcjonalną między elementem zwijającym a stabilizującym dolną krawędź osłony przeciw owadom.

Elementy ruchome moskitiery

• schemat rury nawojowej

• obciążnik zatrzaskowy

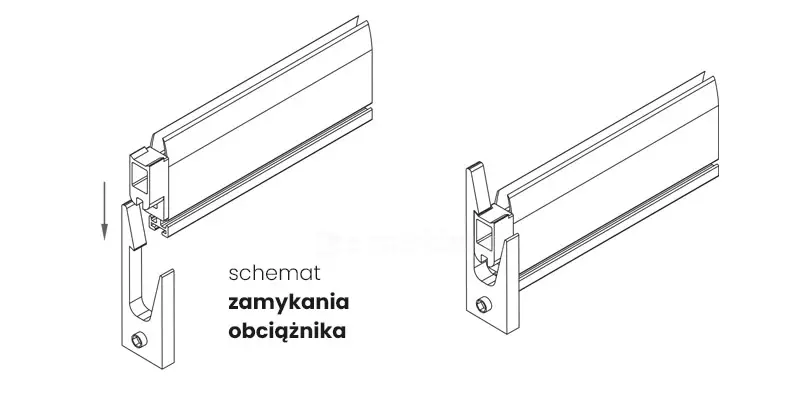

Rysunek techniczny zatytułowany schemat zamykania obciążnika przedstawia dwa etapy blokowania dolnej krawędzi systemu, jakim jest moskitiera okienna rolowana. Na pierwszej ilustracji po lewej stronie widoczny jest profil dolny moskitiery, zwany obciążnikiem, wyposażony w plastikowy element końcowy o kwadratowym przekroju, który znajduje się bezpośrednio nad regulowanym zatrzaskiem montowanym w dolnej części prowadnicy. Pionowa strzałka skierowana w dół wskazuje ruch, jaki musi wykonać moskitiera okienna rolowana, aby końcówka obciążnika wsunęła się w gniazdo zatrzasku. Druga ilustracja po prawej stronie pokazuje stan po zablokowaniu, gdzie element obciążnika jest stabilnie osadzony wewnątrz wyprofilowanego uchwytu, co zapobiega samoczynnemu zwijaniu się siatki. Sam zatrzask posiada widoczną śrubę regulacyjną u dołu, która pozwala na precyzyjne ustawienie wysokości blokady. Całość schematu jest wykonana jako czarno-biały rysunek liniowy w rzucie izometrycznym, skupiający się na detalach mechanicznych ułatwiających obsługę gotowego produktu.

Zamykanie obciążnika dolnego

Obciążnik montowany jest z regulowanymi zatrzaskami, które utrzymują opuszczoną siatkę moskitiery.

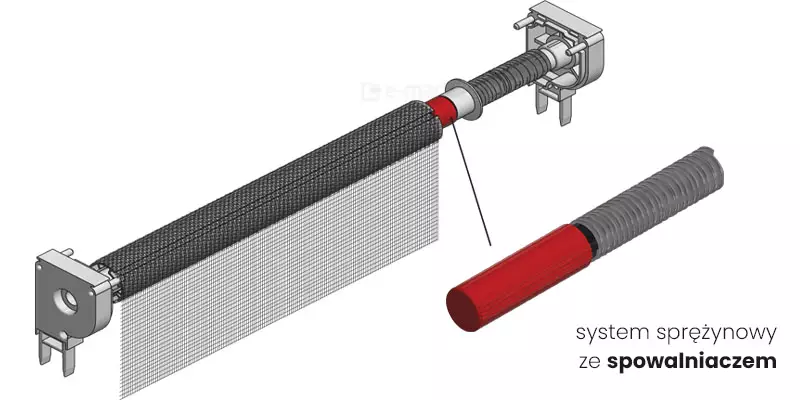

Spowalniacz siatki

Spowalniacz siatki

Dzięki specjalnemu mechanizmowi sprężynowemu, zwijana siatka moskitiery zwalnia, dzięki czemu kaseta nie uszkadza się od uderzeń obciążnika dolnego.

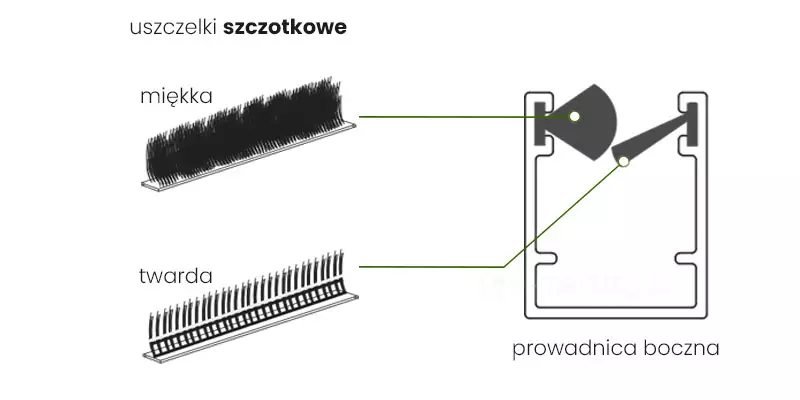

Uszczelki szczotkowe

Uszczelki szczotkowe

• uszczelka miękka

• uszczelka twarda

Prowadnice boczne wyposażone są w uszczelki szczotkowe, które usztywniają działanie całego systemu co zapewnia równomierny ruch siatki moskitiery.

Miękkie uszczelki dodatkowo zabezpieczają prowadnice przed brudem i insektami.


Umieszczenie uszczelek w kasecie i obciążniku

Umieszczenie uszczelek w kasecie i obciążniku

• uszczelka miękka

Miękkie uszczelki dodatkowo zabezpieczają kasetę oraz belkę dolną przed brudem i insektami.
