Pomiar moskitiery – Saloon moskitiera drzwiowa-na zawiasach

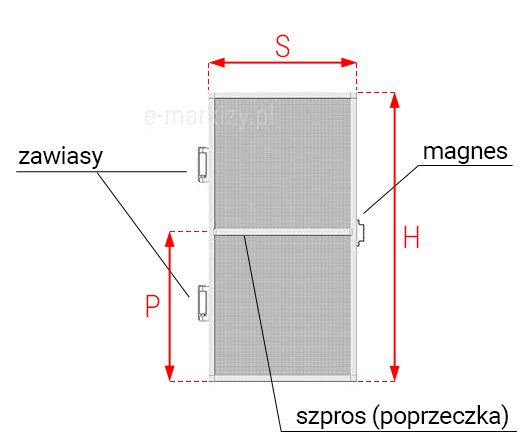

Schemat techniczny przedstawiający budowę moskitiery drzwiowej typu saloon z naniesionymi wymiarami oraz nazewnictwem poszczególnych elementów konstrukcyjnych. Na ilustracji widoczne jest pojedyncze skrzydło moskitiery o prostokątnym kształcie, wypełnione drobną siatką ochronną w kolorze szarym. Konstrukcja ramy jest biała i posiada poziomą poprzeczkę wzmacniającą umieszczoną w środkowej części skrzydła, opisaną jako szpros poprzeczka. Po lewej stronie ramy znajdują się dwa zawiasy montażowe, rozmieszczone w górnej i dolnej części profilu. Po prawej stronie, na wysokości środkowej poprzeczki, zamontowany jest magnes służący do domykania skrzydła. Na schemacie kolorem czerwonym zaznaczono kluczowe parametry wymiarowe przy pomocy strzałek i liter alfabetu. Litera S określa szerokość całkowitą górnej krawędzi moskitiery (bez zawiasów), litera H wskazuje na całkowitą wysokość zewnętrzną konstrukcji, natomiast litera P określa odległość od dolnej krawędzi ramy do osi poziomego szprosu. Całość rysunku technicznego służy jako instrukcja pomiarowania produktu moskitiera saloon w celu jego poprawnej konfiguracji i montażu.

Pomiar moskitiery Saloon

S – szerokość całkowita w cm
H – wysokość całkowita w cm
P – Wysokość umieszczenia szprosa – standardowo umieszczony jest na wysokości 100cm, może on być zamontowany na dowolnej wysokości.

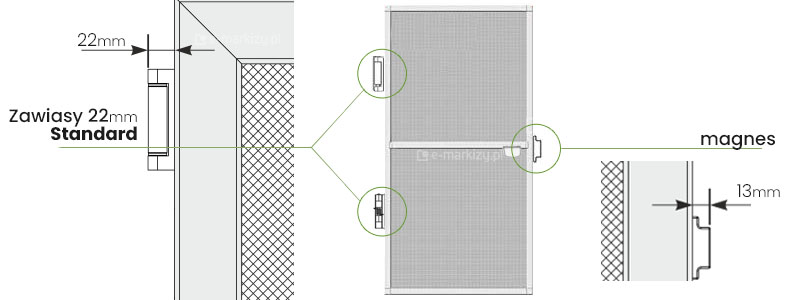

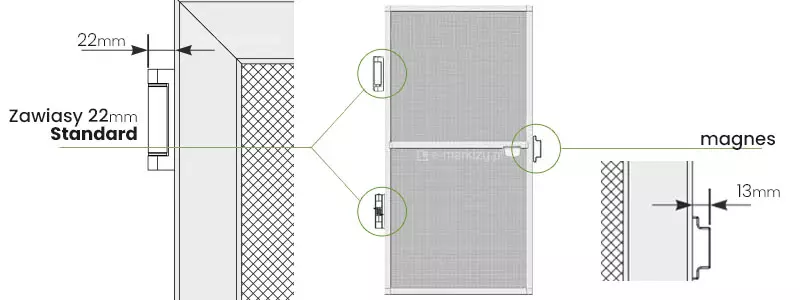

Rysunek techniczny prezentujący szczegółowe parametry montażowe komponentów produktu moskitiera Saloon, przedstawiony na białym tle. W centralnej części grafiki znajduje się widok ogólny skrzydła białej moskitiery drzwiowej z poprzeczką wzmacniającą i szarą siatką, na którym zielonymi okręgami zaznaczono miejsca montażu zawiasów oraz magnesu. Po lewej stronie umieszczono powiększony detal górnego narożnika ramy, który obrazuje sposób mocowania zawiasu. Nad detalem widnieje napis Zawiasy 22mm Standard oraz strzałki wymiarowe wskazujące, że zawias wystaje poza obrys ramy dokładnie o 22 milimetry. Po prawej stronie grafiki znajduje się drugie zbliżenie, tym razem przedstawiające krawędź ramy z zamontowanym uchwytem magnetycznym. Przy pomocy linii pomocniczych i strzałek zaznaczono tam szerokość magnesu, która wynosi 13 milimetrów. Całość ilustracji ma charakter instruktażowy, pozwalając precyzyjnie określić przestrzeń potrzebną do instalacji osprzętu moskitiery w świetle przejścia lub na ramie drzwiowej.

Wymiary zawiasów i magnesu

– zawias 22mm standardowy
– magnes 13mm

Należy pamiętać, że szerokość S przy zamówieniu moskitiery nie zawiera wymiarów zawiasów oraz magnesu
