Pomiar Moskitiery Slim – Moskitiera Przesuwna Drzwiowa

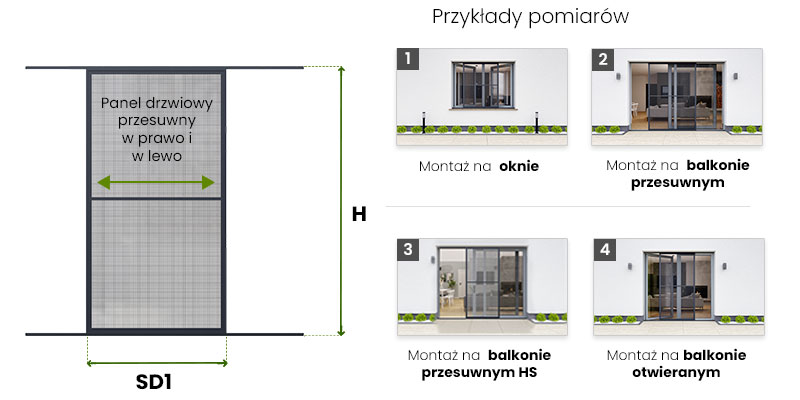

Grafika o charakterze instruktażowym przedstawia schemat techniczny oraz przykłady zastosowania produktu, jakim jest moskitiera Slim w systemie przesuwnym jednoskrzydłowym. Po lewej stronie rysunku znajduje się techniczny schemat konstrukcji, który ukazuje pojedynczy panel drzwiowy z siatką, osadzony na długich prowadnicach górnej i dolnej. Na panelu widnieje napis informujący, że jest to panel drzwiowy przesuwny w prawo i w lewo, co podkreśla dwukierunkowa zielona strzałka pozioma. Schemat zawiera kluczowe oznaczenia wymiarowe: literę H określającą wysokość całkowitą konstrukcji wraz z prowadnicami oraz symbol SD1 oznaczający szerokość przesuwanego skrzydła moskitiery. Prawa część grafiki zatytułowana Przykłady pomiarów zawiera cztery ponumerowane zdjęcia wizualizujące montaż produktu w różnych warunkach architektonicznych. Zdjęcie numer jeden pokazuje montaż na oknie, gdzie moskitiera Slim zasłania jedno ze skrzydeł wieloszybowego przeszklenia. Zdjęcie numer dwa prezentuje montaż na balkonie przesuwnym, gdzie duży panel siatki chroni szerokie wyjście tarasowe. Trzecia fotografia przedstawia montaż na balkonie przesuwnym HS, dopasowany do specyfiki ciężkich drzwi podnośno-przesuwnych. Czwarta grafika ukazuje montaż na balkonie otwieranym, co demonstruje uniwersalność systemu przesuwnego Slim nawet przy tradycyjnych skrzydłach drzwiowych. Całość jest utrzymana w przejrzystej, biało-szarej kolorystyce z wyraźnymi zielonymi akcentami wskazującymi linie pomiarowe.

Pomiar Moskitiery Slim

H – wysokość całkowita w cm (łącznie z prowadnicami) uwaga! nie jest to wysokość samej ramy, a wymiar łącznie z prowadnicami
SD1 – szerokość skrzydła

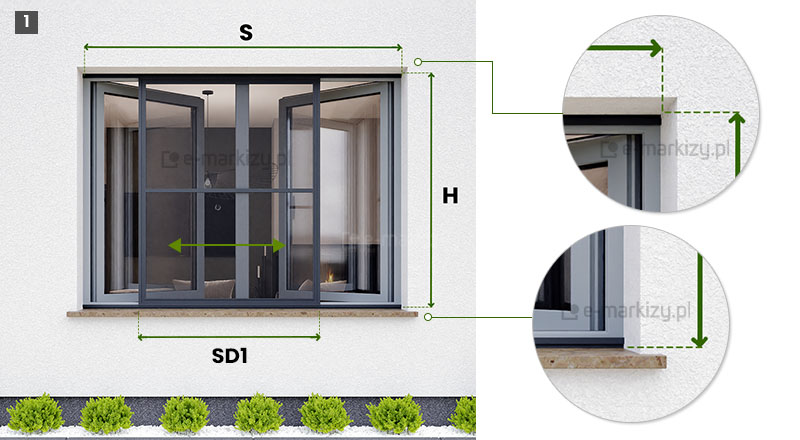

Okno o szarej ramie z dwoma uchylonymi do wnętrza skrzydłami przesłonięte w części antracytową ramką przesuwną z siatką przeciw owadom. Okno umieszczone we wnęce białej elewacji, w której dolnej części wykonano ciemnoszarą podmurówkę, przy której posadzono zielone niskie iglaczki, a pomiędzy mini wysypano białe kamyki. Na ramie okna we wnęce oraz moskitierze oznaczono pomiary. Nad ramą okna od jej lewej i prawej krawędzi poprowadzono w górę dwie przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę z symbolem S ponad nią. Po prawej stronie ramy, od jej górnej i dolnej krawędzi poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, a przy niej synbol H. Na środku okna na siatce moskitiery zamieszczono zielona dwukierunkową strzałkę. Poniżej ramy okna, od zewnętrznych krawędzi panelu przesuwnego poprowadzono w dół przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę, a pod nią oznaczenie "SD1". Na prawo od okna poprowadzono od górnego i dolnego prawego narożnika powiększenia, zamieszczone w okrągłych ramkach. Górne powiększenie przybliża miejsce spotkania się linii pomiarowych szerokości i wysokości. Dolne przybliżenie przedstawia miejsce pomiaru przy parapecie.

Montaż na oknie

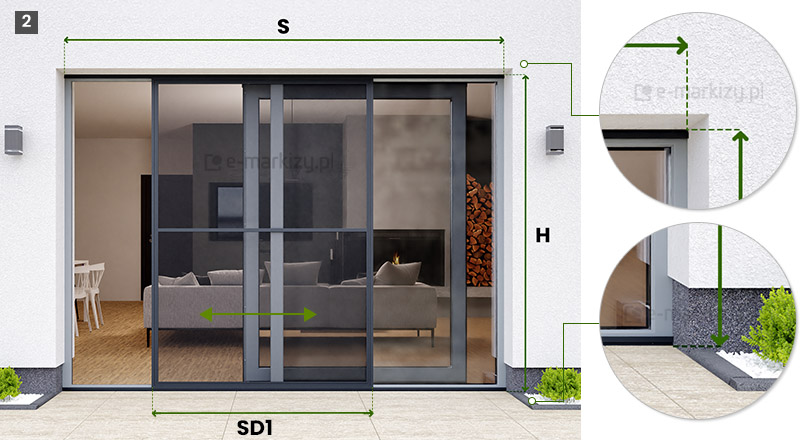

Grafika instruktażowa przedstawia schemat pomiaru wnęki tarasowej pod montaż przesuwnej moskitiery drzwiowej Slim. Na głównym zdjęciu widoczna jest nowoczesna elewacja budynku z dużym przeszkleniem prowadzącym do salonu, w którym znajduje się kanapa oraz kominek. Całość kompozycji uzupełniają naniesione zielone linie wymiarowe oraz litery oznaczające konkretne parametry techniczne. Górna krawędź wnęki jest oznaczona poziomą linią z literą S, co wskazuje na całkowitą szerokość otworu montażowego. Prawa krawędź wnęki posiada pionową linię z literą H, określającą wysokość otworu od górnego glifu do poziomu podłoża tarasu. Na środku przeszklenia zamontowano przesuwny panel moskitiery w ciemnej ramie, a dolna szerokość tego konkretnego elementu została opisana symbolem SD1. Dodatkowo po prawej stronie grafiki umieszczono dwa okrągłe powiększenia detali, które precyzyjnie wskazują punkty styku linii wymiarowych z krawędziami elewacji. Górne zbliżenie pokazuje styk górnego glifu z ramą okna, natomiast dolne zbliżenie obrazuje miejsce styku dolnej krawędzi elewacji z posadzką tarasową wyłożoną jasnymi płytkami. Wokół okna widoczna jest biała, tynkowana ściana z zamontowanymi po obu stronach nowoczesnymi, szarymi kinkietami zewnętrznymi oraz fragmentem niskiej roślinności ogrodowej przy fundamencie budynku.

Montaż na balkonie przesuwnym na prowadnicach

Zdjęcie prezentuje techniczny schemat pomiarowania dla produktu moskitiera Slim, przeznaczonej do montażu na dużych, przesuwnych drzwiach tarasowych. Całość przedstawiona jest na tle nowoczesnej elewacji budynku w kolorze białym z antracytową stolarką okienną, przez którą widać fragment jadalni z białym stołem i krzesłami oraz salonu z palącym się kominkiem. Na obraz nałożono zielone linie pomocnicze i symbole literowe, które instruują, jak prawidłowo zdjąć wymiary do zamówienia. Litera S z poziomą linią zakończoną strzałkami u góry wnęki wskazuje na konieczność zmierzenia całkowitej szerokości otworu od krawędzi do krawędzi muru. Litera H umieszczona pionowo po prawej stronie określa wysokość wnęki, mierzoną od podłoża tarasu do górnego nadproża. Na samym skrzydle przesuwnej moskitiery, które posiada charakterystyczną poziomą poprzeczkę wzmacniającą, widnieje oznaczenie SD1 wraz z kierunkową, dwustronną strzałką, co definiuje szerokość pojedynczego panelu siatki i sposób jego pracy. Po prawej stronie grafiki umieszczono dwa okrągłe powiększenia (detale), które precyzyjnie wskazują punkty styku dla przyborów mierniczych. Górny detal pokazuje narożnik wnęki przy nadprożu, podkreślając, że wymiar szerokości należy brać od zewnętrznej krawędzi wykończonej elewacji. Dolny detal obrazuje styk pionowej ramy z podłożem tarasowym, wykonanym z jasnych płyt, przy którym znajduje się pas ciemnego kruszywa i fragment zielonej roślinności. W lewym górnym rogu zdjęcia widnieje czarny kwadrat z białą cyfrą 3.

Montaż na balkonie przesuwnym HS na prowadnicach

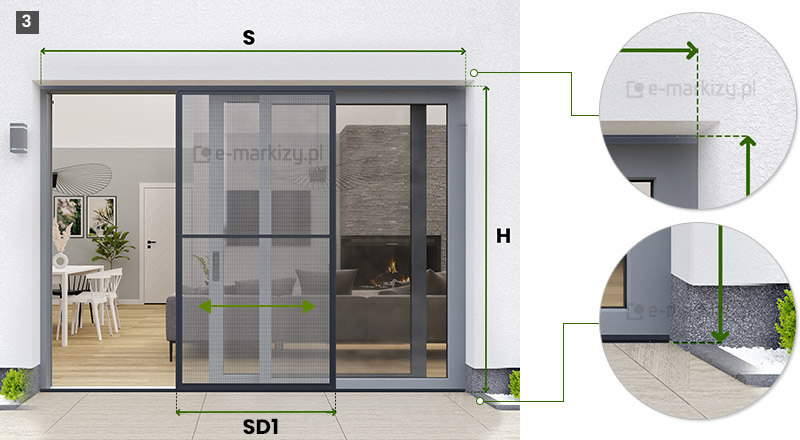

Zdjęcie przedstawia schemat pomiarowania dla produktu moskitiera Slim, zamontowanej we wnęce dużych, przeszklonych drzwi tarasowych prowadzących do salonu z widocznym wewnątrz kominkiem. Główna część grafiki ukazuje frontowy widok na białą elewację budynku z antracytową stolarką, na którą nałożono techniczne oznaczenia pomiarowe w kolorze zielonym. Litera S, umieszczona nad górną krawędzią wnęki wraz z linią pomocniczą zakończoną strzałkami, definiuje szerokość całkowitą wnęki okiennej. Litera H, znajdująca się po prawej stronie pionowo, wskazuje wysokość całkowitą od podłoża tarasu do górnego glifu. Dodatkowo u dołu zdjęcia znajduje się oznaczenie SD1 ze strzałkami, które określa szerokość pojedynczego panelu przesuwnego moskitiery Slim, a na samym panelu umieszczono poziomą dwustronną strzałkę sugerującą kierunek przesuwu. Po prawej stronie grafiki znajdują się dwa powiększone detale w okręgach, połączone liniami pomocniczymi z głównym zdjęciem, które precyzują punkty styku pomiaru. Górny detal obrazuje narożnik wnęki, pokazując, że pomiar szerokości i wysokości powinien być dokonywany dokładnie od krawędzi tynku elewacji. Dolny detal pokazuje styk progu z podłożem tarasowym wyłożonym jasnymi płytami oraz szarym pasem dekoracyjnego kruszywa z zieloną roślinnością. Całość ma charakter instruktażowy, ułatwiający użytkownikowi poprawne zebranie wymiarów niezbędnych do zamówienia moskitiery Slim dopasowanej do konkretnej wnęki drzwiowej.

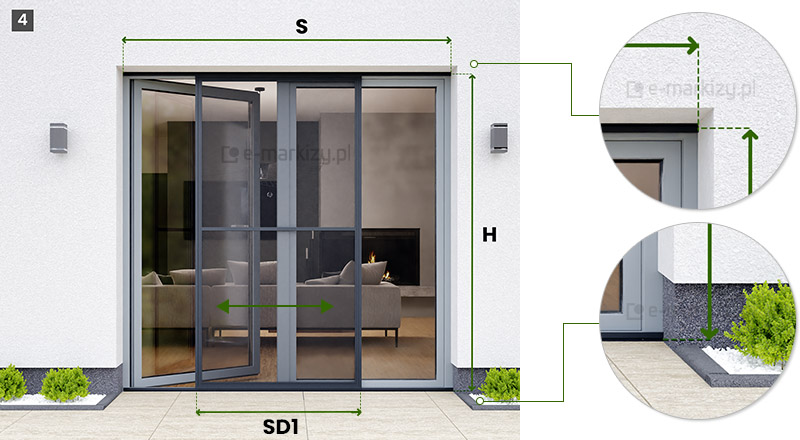

Montaż na balkonie otwieranym na zawiasach

Standardowo oferowana moskitiera jest do samodzielnego złożenia. Należy ją zamontować według instrukcji dołączonej do zamówienia. Za dopłatą istnieje możliwość zamówienia już złożonej osłony drzwiowej. Moskitiera na prowadnicach może być wyposażona w różne rodzaje siatek powstrzymujących owady. Do wyboru są 4 standardowe kolory konstrukcji, istnieje możliwość lakierowania na dowolny kolor RAL. Moskitiera wyposażona jest w siatkę w kolorze szarym. Za dopłatą dostępne są inne rodzaje siatek.

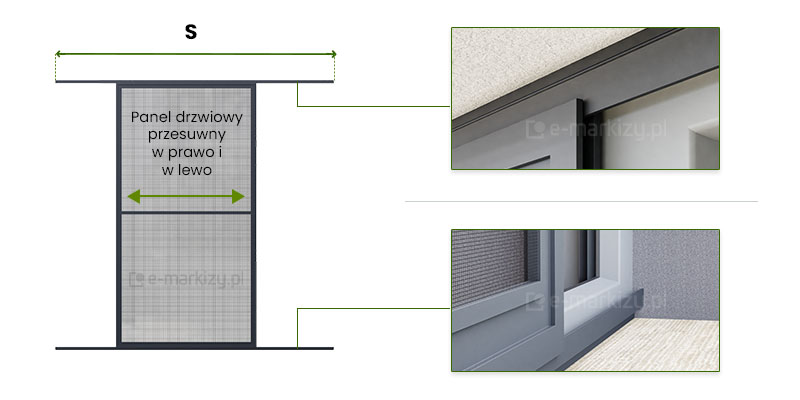

Pomiar Moskitiery – Jedno Skrzydło

S – szerokość całkowita prowadnicy w cm

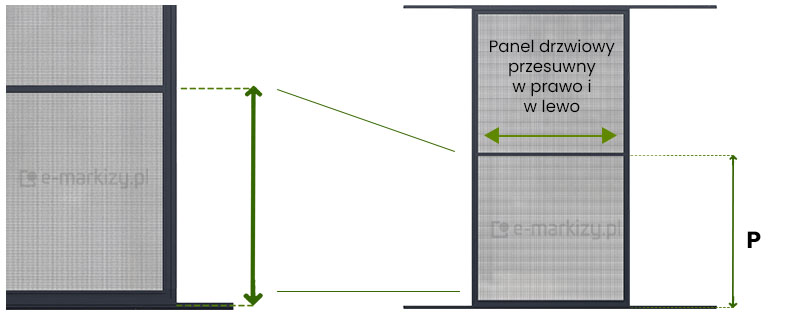

Grafika o charakterze technicznym przedstawia schematyczne ujęcie produktu moskitiera Slim, skupiając się na parametrach wysokości szprosu, czyli poziomej poprzeczki wzmacniającej. Po prawej stronie rysunku widoczny jest pełny model skrzydła moskitiery z szarą siatką, osadzony na górnej i dolnej szynie prowadzącej. Na panelu znajduje się informacja, że jest to panel drzwiowy przesuwny w prawo i w lewo, co ilustruje pozioma, dwustronna zielona strzałka. Przy dolnej części skrzydła, po jego prawej stronie, umieszczono pionową linię wymiarową z grotami strzałek oznaczoną wielką literą P, która definiuje wysokość od dolnej krawędzi ramy do osi poziomej poprzeczki dzielącej skrzydło na dwie części. Po lewej stronie grafiki znajduje się powiększony detal dolnego narożnika tej samej moskitiery, połączony ze schematem głównym za pomocą zielonych linii pomocniczych. Zbliżenie to pokazuje precyzyjny styk pionowego profilu bocznego z dolną prowadnicą oraz fragment siatki. Przy powiększeniu również widnieje zielona strzałka wymiarowa, podkreślająca znaczenie precyzyjnego określenia wysokości poprzeczki P dla stabilności i estetyki konstrukcji. Całość przygotowana jest w czytelnej formie na białym tle z zachowaniem technicznej precyzji oznaczeń.

Pomiar Moskitiery – Szpros wzmacniający

P – wysokość poprzeczki

Szpros (poprzeczka) moskitiery wzmacnia całą konstrukcję, standardowo umieszczony jest na wysokości 100cm, ale może on być zamontowany na dowolnej wysokości. Do szprosu montowana jest klamka. Odległość szprosu na skrzydle mierzymy od dolnej krawędzi skrzydła moskitiery (bez dolnej prowadnicy) do środka poprzeczki – szprosu.

Moskitiera może posiadać górną prowadnicę typu B lub U. Poniżej szczegóły montażu w zależności od wybranej prowadnicy i rodzaju okna:

Prowadnica górna typu b:

* okno balkonowe otwierane
* okno balkonowe przesuwne standard
* okno balkonowe przesuwne typu HS
* okno standardowe

We wszystkich wariantach okien, prowadnicę górną S przykręcamy w ten sam sposób: – przykręcamy bezpośrednio do górnej części ramy okna. Niezbędna ilość miejsca na ramie to min. 2cm

Prowadnica górna typu U:

* okno balkonowe otwierane
* okno balkonowe przesuwne standard
* okno balkonowe przesuwne typu HS

We wszystkich wariantach okien, prowadnicę górną U przykręcamy w ten sam sposób: przykręcamy ją do górnej wnęki okna (najczęściej ocieploną styropianem). Prowadnicę można też przykręcić do ramy okna, ale należy użyć kątownika, który nie jest standardowym wyposażeniem moskitiery.

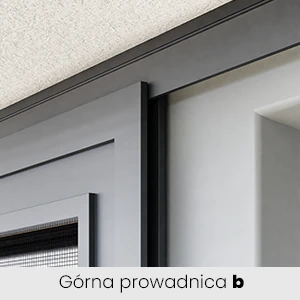

Przekrój boczny ukazujący połączenie prowadnicy górnej typu b z panelem przesuwnym moskitiery Slim, na którego krawędzi widoczna jest uszczelka szczotkowa. Na dole napis "górna prowadnica b".

Prowadnica górna moskitiery przesuwnej w kształcie litery U z zamocowanym na niej jednym panelem z siatką moskitiery SLIM, na krawędzi panelu, przy ramie okna widoczna uszczelka szczotkowa.

Przekrój poprzeczny prowadnicy górnej w kształcie litery U przeznaczonej do moskitiery przesuwnej z widocznym zamocowanym w niej panelem przesuwnym z siatką moskitiery SLIM, na którego krawędzi zamocowano uszczelkę szczotkową. Na dole napis "górna prowadnica U".

Moskitiera może posiadać dolną prowadnicę typu B lub U. Poniżej szczegóły montażu w zależności od wybranej prowadnicy i rodzaju okna:

Prowadnica dolna typu b:

* okno balkonowe otwierane
* okno balkonowe przesuwne standard
* okno standardowe

We wszystkich 3 wariantach okien, prowadnicę górną S przykręcamy w ten sam sposób: – przykręcamy bezpośrednio do górnej części ramy okna. Niezbędna ilość miejsca na ramie to min. 2cm

* okno balkonowe przesuwne typu HS – Prowadnicy dolnej U nie stosujemy przy oknach balkonowych typu Hs, ponieważ próg w tym przypadku stanowi płaska listwa.

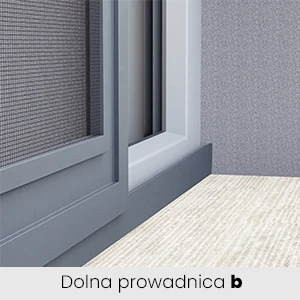

Prowadnica dolna typu b zamocowana do okna o białej ramie tuż przy podłodze wyłożonej płytkami o drewnopodobnym wzorze i szarej ścianie. Antracytowa prowadnica dopasowana kolorystycznie do panelu przesuwnego moskitiery Slim z czarną siatką. W dolnej części napis "dolna prowadnica b".

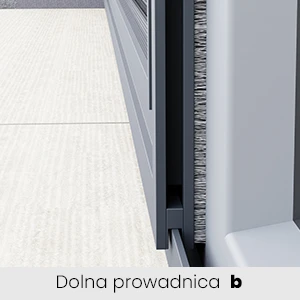

Przekrój boczny dolnej prowadnicy w kształcie litery b, przymocowanej do ramy okna, przeznaczonej do moskitier przesuwnych, z umieszczonym na niej panelem moskitiery SLIM, na którego krawędzi widoczna jest uszczelka szczotkowa, zapobiegająca przedostawaniu się owadów do wnętrza pomieszczenia.

Zbliżenie zamocowania panelu moskitiery przesuwnej Slim na dolnej prowadnicy typu U zamocowanej w pobliżu okna o białej ramie. Panel przesuwa się po prowadnicy za pomocą specjalnych ślizgów, co zapewnia płynną pracę moskitiery.

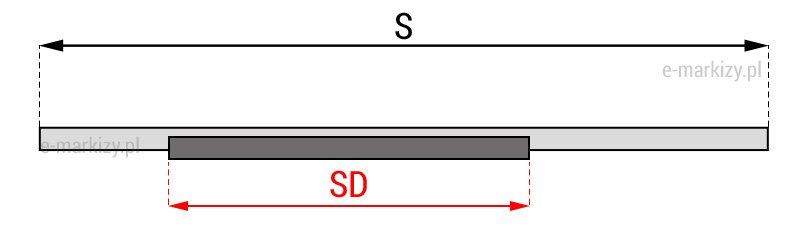

Wymiarowanie – widok z góry

S – szerokość całkowita prowadnicy
SD – szerokość skrzydła

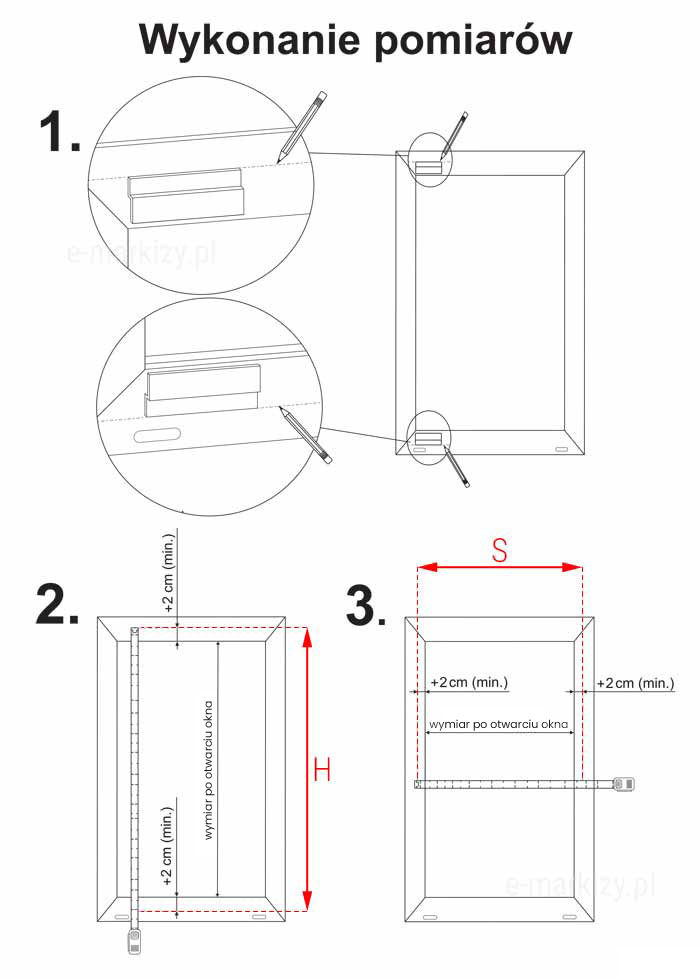

Grafika instruktażowa zatytułowana Wykonanie pomiarów przedstawia w trzech krokach proces wymiarowania otworu okiennego pod montaż produktu moskitiera Slim. Pierwszy etap, oznaczony cyfrą jeden, pokazuje schematycznie ramę okienną z zaznaczonymi miejscami montażu zaczepów; dwa powiększone detale w okręgach precyzują, że należy zaznaczyć ołówkiem punkty styku górnej i dolnej krawędzi ramy okna. Drugi etap prezentuje pomiar wysokości, oznaczony czerwoną strzałką i literą H. Na schemacie widoczna jest rozciągnięta miara zwijana, która mierzy pionowy prześwit okna po jego otwarciu, a instrukcja wskazuje na konieczność dodania minimum dwóch centymetrów marginesu zarówno na górze, jak i na dole poza światło otworu. Pomiaru wysokości można także dokonać za pomocą miary zwijanej mierząc odległość pomiędzy liniami wyznaczonymi w etapie pierwszym. Trzeci etap ilustruje pomiar szerokości, oznaczony czerwoną strzałką i literą S. Pozioma miara zwijana mierzy szerokość otworu po otwarciu skrzydła okiennego, a opis techniczny nakazuje doliczenie minimum dwóch centymetrów zapasu z lewej oraz z prawej strony. Całość rysunku wykonana jest w formie czarnych linii konturowych na białym tle.

Szczegóły pomiaru moskitiery

SD – szerokość skrzydła
H – wysokość całkowita moskitiery z prowadnicami (nie jest to wysokość samego skrzydła)

Podany przykład pomiaru ma charakter poglądowy. Proszę pamiętać że zamawiamy zawsze zewnętrzne wymiary całego systemu
