Pomiar Moskitiery Soft – Moskitiera Drzwiowa na Zawiasach

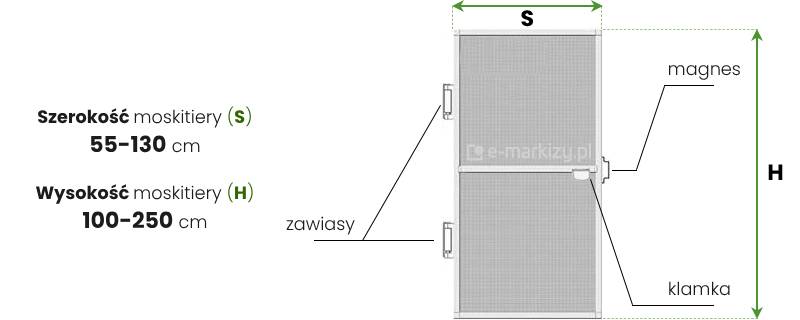

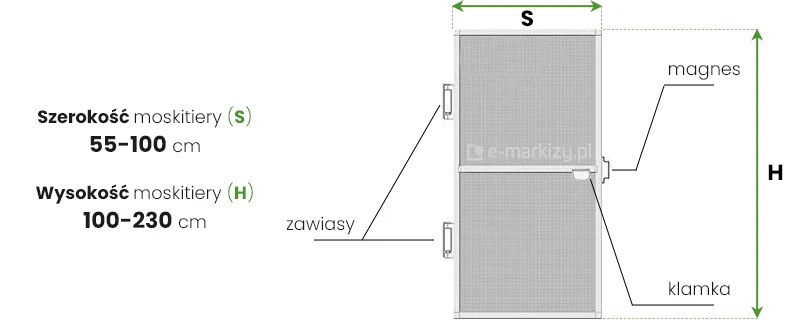

Pomiar moskitiery Soft umieszczony na schemacie drzwi po prawej stronie. Szerokość oznaczona dwukierunkową zieloną strzałką z symbolem S pod spodem w górnej części drzwi. Po prawej stronie oznaczona dwukierunkową zieloną strzałką z symbolem H z prawej strony wysokość moskitiery. Na schemacie oznaczono także elementy "Zawiasy", "klamka" oraz "magnes". Po lewej stronie umieszczone w czterech wersach napisy "Szerokość moskitiery (s) 55-100 cm Wysokość moskitiery (H) 100-230 cm".

Pomiar moskitiery Soft

S – szerokość moskitiery w cm
H – wysokość moskitiery w cm

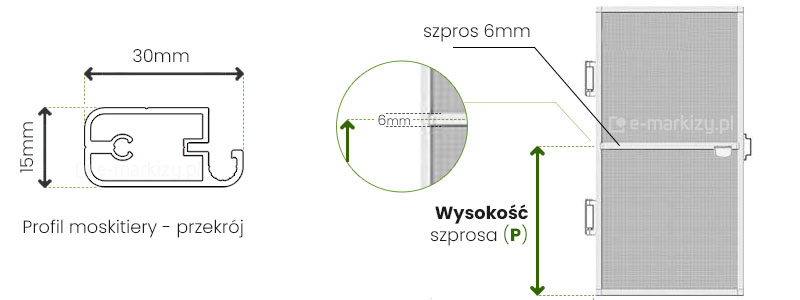

Rysunek techniczny składający się z trzech głównych elementów graficznych, które szczegółowo opisują budowę i wymiarowanie produktu, jakim jest moskitiera soft w systemie drzwiowym. Po lewej stronie znajduje się precyzyjny przekrój poprzeczny profilu aluminiowego, opisany jako Profil moskitiery – przekrój. Schemat ten wskazuje zewnętrzne wymiary elementu: szerokość wynoszącą 30 milimetrów oraz wysokość równą 15 milimetrów. Profil posiada charakterystyczny, zaokrąglony kształt krawędzi zewnętrznej typu soft oraz wewnętrzne kanały technologiczne służące do montażu siatki i uszczelek. W centralnej części grafiki umieszczono powiększony detal konstrukcyjny pokazujący miejsce osadzenia poziomej poprzeczki wzmacniającej. Element ten jest opisany jako szpros 6mm, a strzałki wymiarowe wskazują, że jego grubość wynosi dokładnie 6 milimetrów. Obok detalu znajduje się pionowa, zielona strzałka dwustronna z podpisem Wysokość szprosa (P), która definiuje sposób mierzenia odległości od dolnej krawędzi ramy do osi poprzeczki. Prawa strona ilustracji przedstawia poglądowy rysunek złożeniowy całych drzwi moskitierowych. Na schemacie widoczne jest podział skrzydła na dwie sekcje wypełnione siatką, przedzielone wspomnianym wcześniej szprosem. Na ramie zaznaczono również rozmieszczenie akcesoriów pomocniczych, takich jak zawiasy po lewej stronie oraz klamka z magnesem po stronie prawej. Całość tworzy techniczną instrukcję pomiarową, ułatwiającą prawidłową konfigurację produktu moskitiera soft.

Wysokość szprosa

Szpros standardowo umieszczony jest na wysokości 100cm, może on być zamontowany na dowolnej wysokości.

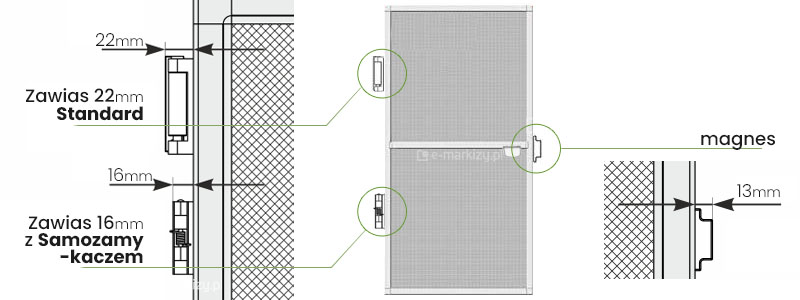

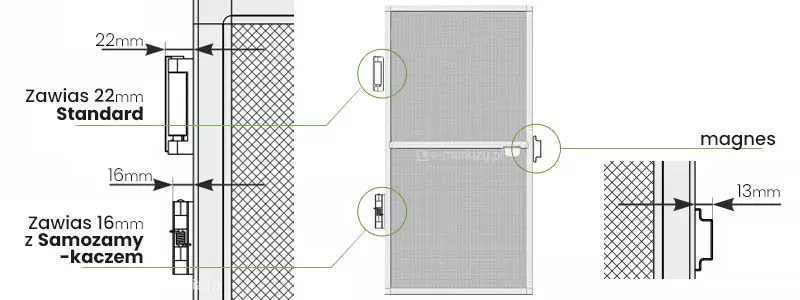

Rysunek techniczny prezentujący szczegółowy schemat montażowy akcesoriów, w jakie wyposażona jest moskitiera soft w wersji drzwiowej. Centralnym punktem grafiki jest uproszczony podgląd całych drzwi z siatką, od których odchodzą linie pomocnicze do trzech powiększonych detali konstrukcyjnych umieszczonych po bokach. Po lewej stronie znajdują się dwa rysunki przedstawiające zawiasy montowane do profilu ramy. Górny detal opisany jako Zawias 22mm Standard pokazuje rzut z boku elementu, którego szerokość montażowa wynosi 22 milimetry. Poniżej widnieje drugi wariant określony jako Zawias 16mm z Samozamykaczem. Ten element jest węższy, a jego wymiar wskazany na schemacie wynosi 16 milimetrów; rysunek techniczny uwidacznia również wewnętrzny mechanizm sprężynowy odpowiedzialny za automatyczne domykanie skrzydła. Po prawej stronie grafiki znajduje się detal opisywany jako magnes, który służy do stabilnego utrzymywania drzwi w pozycji zamkniętej. Powiększony rzut boczny pokazuje profil magnesu przytwierdzony do krawędzi ramy, a strzałki wymiarowe wskazują jego głębokość wynoszącą 13 milimetrów. Wszystkie wymiary na schemacie są podane w milimetrach, a rysunki detali precyzyjnie obrazują sposób przylegania poszczególnych komponentów do aluminiowego profilu, z którego wykonana jest moskitiera soft.

Wymiary zawiasów i magnesu

Dostępne zawiasy:

– zawias 22mm standardowy
– zawias 16mm z samozamykaczem
– magnes 13mm

Należy pamiętać, że szerokość S przy zamówieniu moskitiery nie zawiera wymiarów zawiasów oraz magnesu
