Pomiar Moskitiery Zig-Zag – Moskitiera Plisowana Drzwiowa

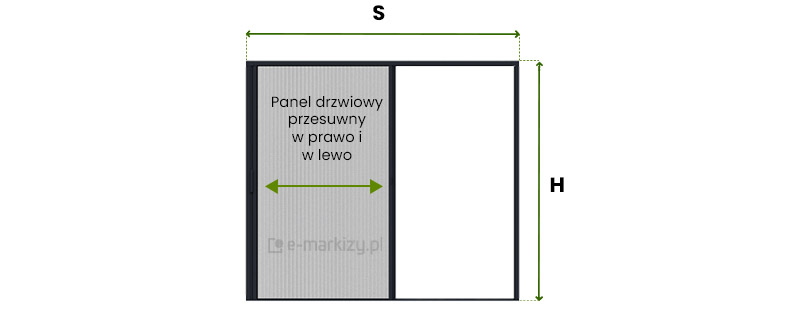

Graficzny schemat techniczny przedstawia wymiarowanie oraz funkcjonalność mobilnego elementu, jakim jest moskitiera Zig-Zag w wersji drzwiowej. Na białym tle widoczna jest czarna, prostokątna rama, której lewa strona wypełniona jest szarą siatką o pionowym plisowaniu. Na środku siatki znajduje się czarny napis Panel drzwiowy przesuwny w prawo i w lewo, a pod nim umieszczono zieloną, dwustronną strzałkę poziomą. Schemat zawiera oznaczenia parametrów montażowych: nad górną krawędzią ramy widnieje duża litera S z zieloną linią wymiarową ze strzałkami określającą całkowitą szerokość konstrukcji, natomiast po prawej stronie ramy umieszczono literę H z pionową linią pomocniczą wyznaczającą wysokość systemu. Prawa połowa ramy pozostaje pusta, wizualizując przestrzeń, którą moskitiera Zig-Zag zasłania po całkowitym rozwinięciu.

Pomiar Moskitiery Zig-Zag

S – szerokość moskitiery w cm
H – wysokość moskitiery w cm

Przybliżona szerokość pakietu złożonej siatki: 8,2cm

1. Montaż na oknie otwieranym dwu-skrzydłowym

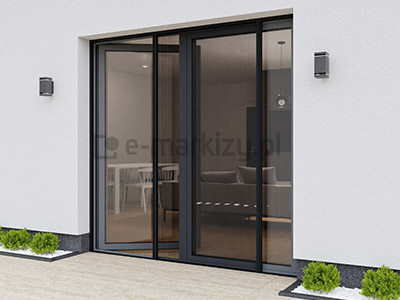

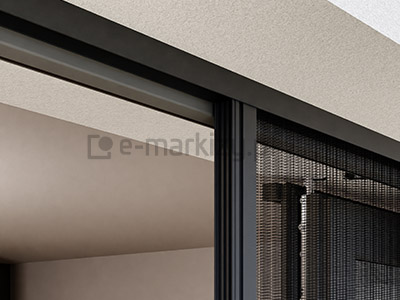

Moskitierę plisowaną drzwiową zig zag, możemy zamocować w zasadzie na dowolnym oknie. Tutaj przykład montażu na typowym oknie balkonowym, dwu skrzydłowym. Dolny próg przykręcamy lub przyklejamy do podłogi, natomiast ramę moskitiery możemy zamocować na 3 sposoby. a) to przykręcenie ramy moskitiery do wnęki okiennej (najczęściej do warstwy styropianu). Należy użyć odpowiednio długich kołków rozporowych (nie są dołączone w zestawie). b) drugi sposób to przykręcenie ramy moskitiery do ramy okna. c) Trzeci sposób to przyklejenie ramy moskitiery do ramy okna. Opcja ta jest dodatkowo płatna.

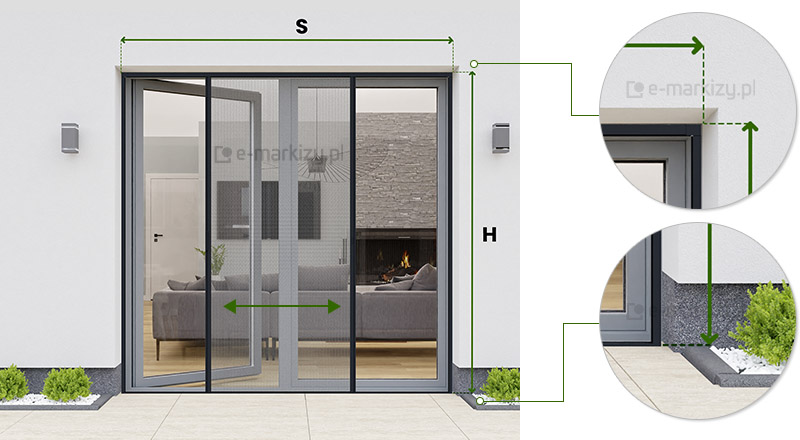

Zdjęcie przedstawia instrukcję wizualną dotyczącą prawidłowego pomiaru wnęki okiennej, w której ma zostać zamontowana moskitiera Zig-Zag. Główna część grafiki ukazuje nowoczesne, przeszklone drzwi tarasowe z zamontowaną dwuskrzydłową moskitierą o czarnych profilach i szarej siatce plisowanej. Nad drzwiami widnieje litera S z poziomą zieloną linią wymiarową, określającą szerokość wnęki, natomiast po prawej stronie znajduje się litera H z pionową linią wyznaczającą jej wysokość. Po prawej stronie zdjęcia umieszczono dwa powiększenia w okręgach, które precyzyjnie pokazują punkty styku pomiaru z elewacją. Górne powiększenie obrazuje krawędź nadproża i bocznej ściany, wskazując na konieczność uwzględnienia całego prześwitu. Dolne powiększenie pokazuje styk bocznej ściany z progiem lub podłożem, przy którym widoczna jest ozdobna opaska z ciemnego tynku mozaikowego oraz drobne białe kamienie dekoracyjne i zielony krzew. Przez przeszklenie drzwi widoczne jest luksusowe wnętrze salonu z szarą kanapą i kominkiem, co osadza produkt w rzeczywistej aranżacji architektonicznej.

Pomiar – niezależnie od rodzaju okna, na którym będzie montowana moskitiera, zawsze podajemy zewnętrzne skrajne wymiary moskitiery (wymiar S i H). W przypadku okna dwu skrzydłowego:

szerokość S określamy mierząc szerokość wnęki. Można przyjąć minimalny luz np. od wymiaru wnęki odjąć 0,5cm. Należy upewnić się, że wnęka jest prosta. Najlepiej zmierzyć szerokość wnęki w 3 punktach i od najmniejszej wartości odjąć minimalny luz.

Wysokość H- mierzymy wysokość całej wnęki. Od pomiaru odejmujemy wartość luzu ok. 0,5cm.

Należy pamiętać, że do zamówienia zawsze podajemy wymiary całkowite moskitiery S i H.

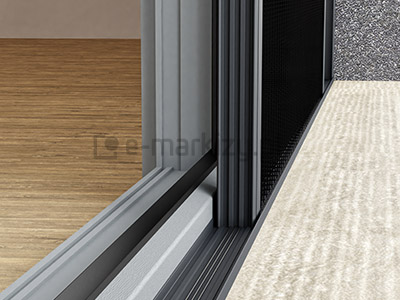

Próg moskitiery wynosi zaledwie 8m. Mocujemy go najczęściej tuż przy ramie okna.

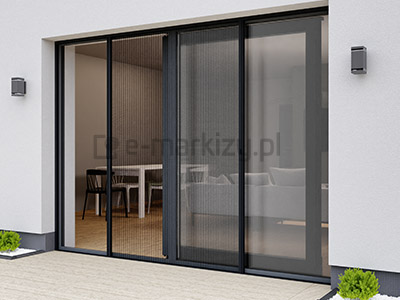

2. Montaż na oknie przesuwnym standard

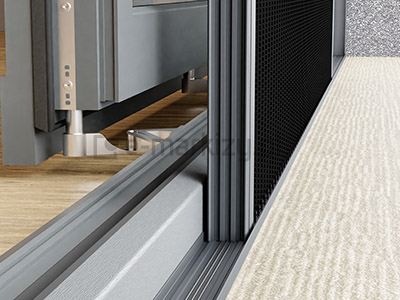

Przykład montażu moskitiery zig zag na oknie przesuwnym, standardowym. Okno standardowe posiada widoczny próg . Próg moskitiery mocujemy zazwyczaj tuż przy ramie okna. Moskitierę montujemy dokładnie tak samo jak w pkt1 powyżej.

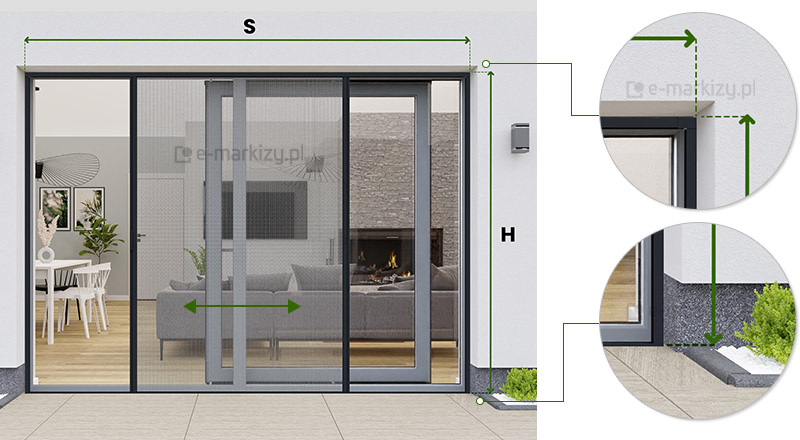

Grafika instruktażowa przedstawia schemat pomiaru wnęki pod montaż systemu, jakim jest moskitiera Zig-Zag, przeznaczonym do dużych przeszkleń tarasowych. Główna część obrazu ukazuje nowoczesną elewację budynku z szerokimi drzwiami tarasowymi, na których zamontowano czarną ramę moskitiery z szarą siatką plisowaną. Nad konstrukcją widnieje litera S wraz z poziomą zieloną linią wymiarową, określającą całkowitą szerokość wnęki. Po prawej stronie znajduje się litera H z pionową linią wyznaczającą wysokość od górnego nadproża do poziomu podłoża. Po prawej stronie grafiki umieszczono dwa okrągłe powiększenia detali, które precyzują punkty pomiarowe: Górne powiększenie pokazuje styk ramy moskitiery z narożnikiem białego nadproża. Dolne powiększenie obrazuje zakończenie prowadnicy na styku z jasnymi płytami tarasowymi, tuż obok dekoracyjnej opaski z ciemnego tynku mozaikowego i zielonej roślinności. W tle, przez przeszklenie drzwi, widoczne jest stylowe wnętrze salonu z jadalnią, białą zastawą na stole oraz strefą wypoczynkową z kominkiem, co podkreśla estetyczną integrację produktu z nowoczesną architekturą.

Pomiar na oknie przesuwnym typu standard, wykonujemy w ten sam sposób co w pkt 1.

szerokość Sokreślamy mierząc szerokość wnęki. Można przyjąć minimalny luz np. od wymiaru wnęki odjąć 0,5cm. Należy upewnić się, że wnęka jest prosta. Najlepiej zmierzyć szerokość wnęki w 3 punktach i od najmniejszej wartości odjąć minimalny luz.

Wysokość H- mierzymy wysokość całej wnęki. Od pomiaru odejmujemy wartość luzu ok. 0,5cm.

Należy pamiętać, że do zamówienia zawsze podajemy wymiary całkowite moskitiery S i H.

Próg moskitiery wynosi zaledwie 8m. Mocujemy go najczęściej tuż przy ramie okna.

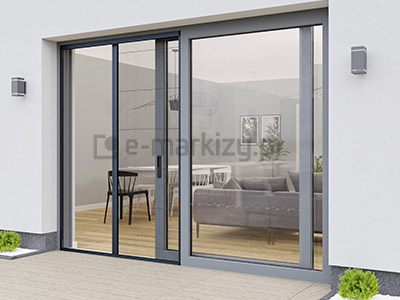

3. Montaż na oknie przesuwnym HS

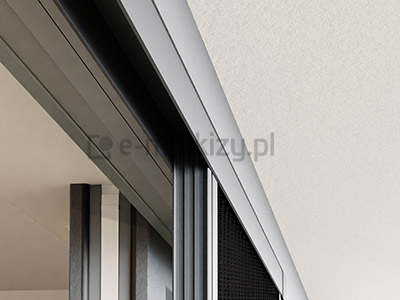

W przypadku okna balkonowego typu HST, moskitierę możemy zamocować na różne sposoby.Próg możemy zamontować tuż przy listwie progowej okna (zdjęcia A) lub możemy również „zlicować” próg moskitiery z ramą okna (zdjęcie B)

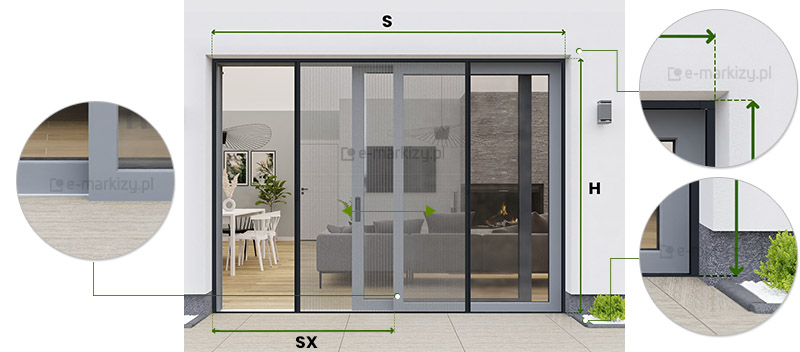

Grafika instruktażowa przedstawia zaawansowany schemat pomiaru wnęki pod montaż systemu, jakim jest moskitiera Zig-Zag, przeznaczonej do szerokich przeszkleń tarasowych. Centralna część obrazu ukazuje nowoczesną elewację budynku z dużymi drzwiami przesuwnymi, na których zamontowano czarną konstrukcję moskitiery z szarą siatką plisowaną. Schemat zawiera precyzyjne oznaczenia wymiarowe: Litera S wraz z poziomą zieloną linią nad górną krawędzią wnęki określa całkowitą szerokość otworu. Litera SX z linią wymiarową na dole wskazuje szerokość otwieralnego skrzydła drzwi tarasowych, która może zostać osłonięta moskitierą. Litera H z pionową zieloną linią po prawej stronie wyznacza całkowitą wysokość od nadproża do podłoża. Po bokach grafiki umieszczono trzy okrągłe powiększenia detali, połączone cienkimi zielonymi liniami z odpowiednimi punktami na zdjęciu głównym: Górne powiększenie po prawej stronie pokazuje styk górnego profilu moskitiery z narożnikiem białego nadproża. Dolne powiększenie po prawej stronie obrazuje osadzenie prowadnicy na styku jasnych płyt tarasowych i elewacji wykończonej ciemnym tynkiem mozaikowym. Powiększenie po lewej stronie przybliża miejsce alternatywnego montażu moskitiery ZigZag do ramy okna. W tle, przez szyby, widoczne jest eleganckie wnętrze salonu z jadalnią, białymi krzesłami, stołem oraz strefą wypoczynkową z kominkiem, co prezentuje produkt w estetycznym, domowym otoczeniu.

Moskitierę na oknie przesuwnym typu HST, możemy zamocować na dwa sposoby

1.Sposób to montaż w świetle skrzydła przesuwanego.
szerokość SX określamy mierząc szerokość wnęki skrzydła otwieranego.

2. Sposób to montaż typowy na całej szerokości wnęki okna.
szerokość S określamy mierząc szerokość całej wnęki okna. Od wartości pomiaru najlepiej odjąć pewien luz np. 0,2-0,5cm. Jeśli wnęka nie jest prosta, należy ją pomierzyć w kilku miejscach, a luz należy odjąć od najmniejszej wartości pomiaru.

Wysokość H- W obu sposobach montażu, wysokość mierzymy w ten sam sposób. Mierzymy wysokość całej wnęki (od górnej wnęki do podłogi). Od pomiaru odejmujemy wartość luzu ok. 0,2-0,5cm.

Należy pamiętać, że do zamówienia zawsze podajemy wymiary całkowite moskitiery S i H.

Próg moskitiery wynosi zaledwie 8m. Mocujemy go najczęściej tuż przy ramie okna

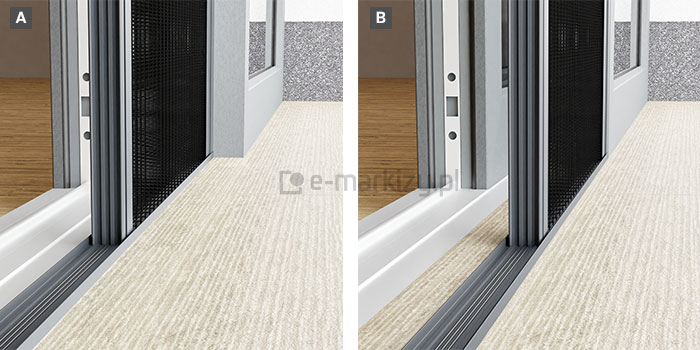

Zdjęcie prezentuje dwa zestawione ze sobą ujęcia detali technicznych dolnej prowadnicy, opisane literami A oraz B w lewych górnych rogach kadrów, obrazujące montaż systemu, jakim jest moskitiera Zig-Zag. Na obu fotografiach widoczna jest niska, aluminiowa prowadnica progowa w kolorze antracytowym, zamontowana na jasnej, teksturowanej nawierzchni tarasu. Po lewej stronie kadrów znajduje się biały profil ramy drzwiowej oraz fragment wnętrza z drewnianą podłogą. Głównym elementem jest pionowy profil przesuwny moskitiery z gęstą, czarną siatką plisowaną. Ujęcie A pokazuje profil boczny moskitiery przylegający bezpośrednio do pionowej ściany wnęki okiennej, co sugeruje zakończenie zakresu pracy systemu. Ujęcie B przedstawia ten sam profil przesunięty w głąb światła przejścia, odsłaniając przestrzeń prowadnicy oraz fragment ościeżnicy z widocznymi otworami montażowymi lub technologicznymi. Porównanie obu zdjęć ma na celu ukazanie płynności ruchu oraz precyzji dopasowania elementów ruchomych do stałych części konstrukcji budynku i stolarki otworowej.

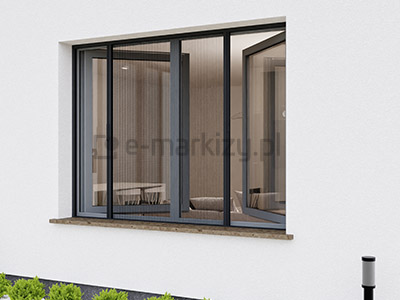

4. Montaż na tradycyjnym oknie

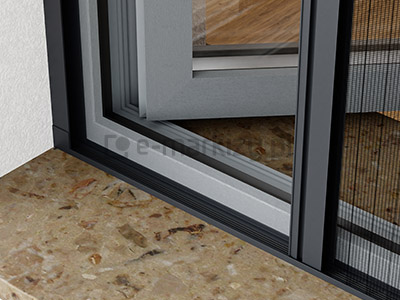

Moskitierę możemy również zamocować na tradycyjnym oknie dwu jedno lub wieloskrzydłowym. Należy pamiętać, że po zwinięciu moskitiery, zostaje widoczny pewien pakiet (pakiet siatki), który będzie widoczny od środka okna. W zależności od szerokości okna będzie to wartość ok. 5-10cm.

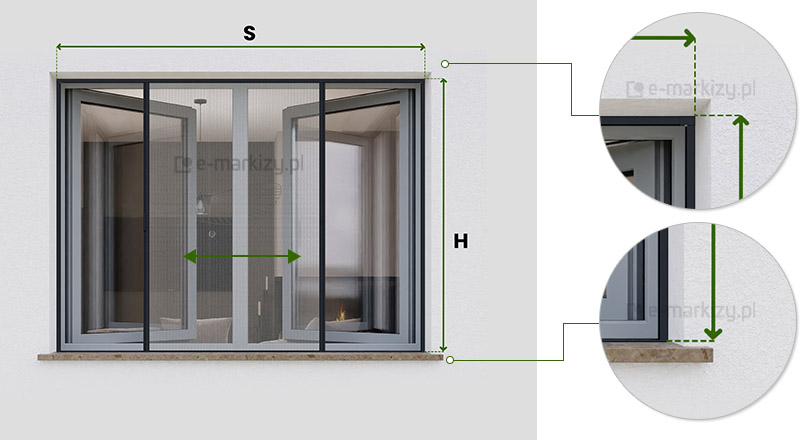

Grafika instruktażowa przedstawia schemat prawidłowego wymiarowania wnęki okiennej pod montaż systemu, jakim jest moskitiera Zig-Zag w wersji okiennej. Główna część zdjęcia ukazuje białą elewację budynku z osadzonym oknem dwuskrzydłowym, na którym zamontowano czarną konstrukcję moskitiery z szarą siatką plisowaną. Nad oknem umieszczono literę S wraz z poziomą zieloną linią wymiarową zakończoną strzałkami, która wyznacza szerokość wnęki. Po prawej stronie okna znajduje się litera H z pionową zieloną linią pomocniczą określającą wysokość od górnego nadproża do zewnętrznego parapetu wykonanego z jasnego kamienia. Po prawej stronie grafiki umieszczono dwa okrągłe powiększenia detali: górne pokazuje punkt styku ramy moskitiery z narożnikiem nadproża, a dolne obrazuje zakończenie profilu na powierzchni parapetu. Na siatce moskitiery widoczna jest również dwustronna zielona strzałka pozioma, sugerująca przesuwny charakter skrzydeł osłony. Przez szyby okienne widać fragment nowocześnie urządzonego wnętrza z oświetleniem i elementami dekoracyjnymi.

Pomiar w przypadku okna będzie odbywał się dokładnie tak samo jak w przypadku okien balkonowych

Wysokość H- mierzymy wysokość całej wnęki. Od pomiaru odejmujemy wartość luzu ok. 0,5cm.

Należy pamiętać, że do zamówienia zawsze podajemy wymiary całkowite moskitiery S i H.

Próg moskitiery wynosi zaledwie 8m i mocujemy go na parapecie. Gdy parapet jest mocno pochylony, należy pamiętać że próg moskitiery będzie prostopadły do ramy okna.
