Pomiar Pergoli Tarasowej Dragon

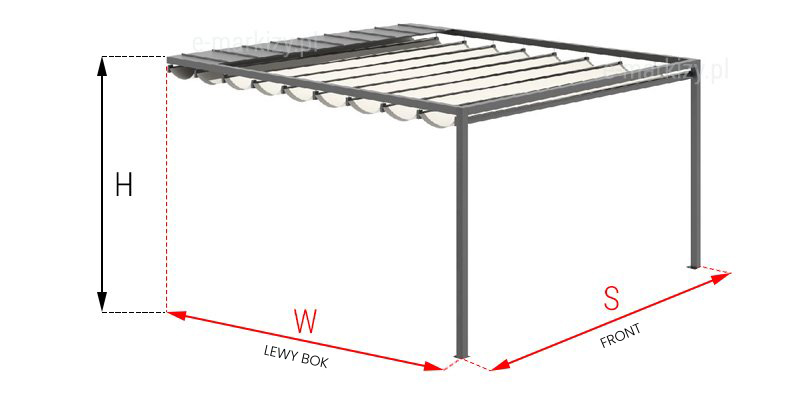

Pomiar pergoli tarasowej Dragon przyściennej oznaczony na schemacie pergoli w kolorze antracytowym z rozwiniętym dachem tkaninowym w kolorze jasnoszarym umieszczonej na białym tle. Pomiar szerokości oznaczono na dole po prawej stronie, od krawędzi podpór prowadzą przerywane linie, pomiędzy którymi umieszczono dwukierunkową czerwoną strzałkę. Nad nią znajduje się czerwony symbol "S", a pod strzałką czarny napis "front". Pomiar wysięgu przedstawiono w dolnej części, pośrodku, od krawędzi podpory oraz od ściany poprowadzono przerywane linie, pomiędzy którymi umieszczono czerwoną dwukierunkową strzałkę. Nad strzałką znajduje się czerwony symbol "W", a pod strzałką napis "lewy bok". Po lewej stronie pergoli oznaczono pomiar wysokości. Od górnej krawędzi dachu do podłoża poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono czarną dwukierunkową strzałkę, a przy jej prawym boku, w połowie wysokości symbol "H".

Podstawowe wymiary pergoli przyściennej

S –Szerokość pergoli od 1,80m do 4,6 m (1 moduł)
S –Szerokość pergoli od 4,61m do 6 m (2 moduły)
W – Wysięg pergoli (od 180 do 460cm)
H – Wysokość pergoli (standard: 245cm)

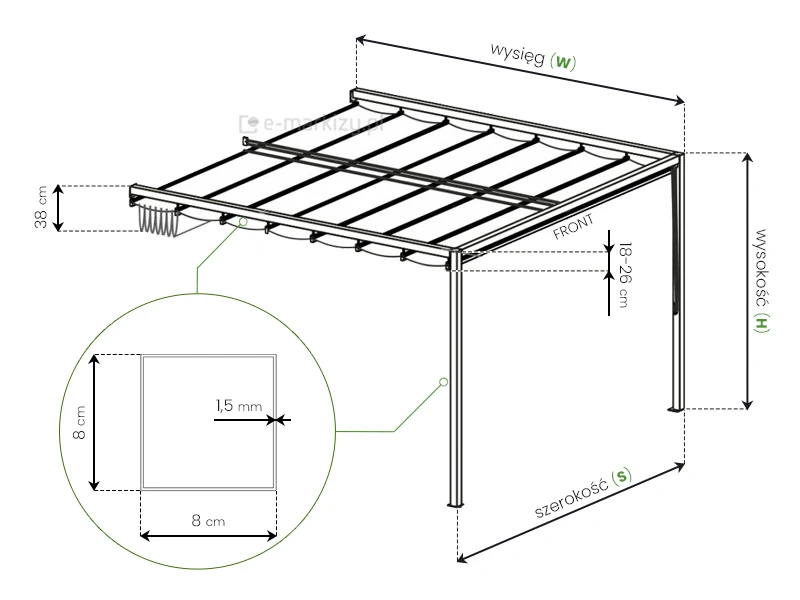

Rysunek techniczny przyściennej pergoli tarasowej Dragon w wariancie jednomodułowym, przedstawiony w rzucie izometrycznym na czystym, białym tle. Schemat obrazuje konstrukcję wspartą na dwóch frontowych nogach o kwadratowym przekroju, podczas gdy tylna część ramy jest przystosowana do bezpośredniego montażu do ściany budynku. Zadaszenie stanowi ruchoma tkanina rzymska, która po złożeniu formuje estetyczne pakiety materiału w tylnej części konstrukcji. Na grafice precyzyjnie naniesiono parametry wymiarowe: szerokość całkowitą opisaną jako s, wysięg (głębokość) oznaczony jako w oraz wysokość (H) mierzoną od podłoża do górnej krawędzi profilu. W dolnym lewym rogu umieszczono powiększony przekrój słupa wsporczego w okręgu, wskazujący na wymiary profilu 8 cm na 8 cm oraz grubość ścianki wynoszącą 1,5 mm. Dodatkowe linie pomocnicze określają wysokość zwiniętego pakietu tkaniny jako 38 cm oraz zakres falowania rozłożonego materiału osłonowego w przedziale od 18 do 26 cm. Frontowa belka poprzeczna została oznaczona napisem FRONT, co ułatwia orientację w budowie systemu. Całość stanowi szczegółową dokumentację techniczną produktu, kładąc nacisk na specyfikację komponentów aluminiowych i mechanizmu składania poszycia.
Pergola ścienna wsparta na 2 podporach

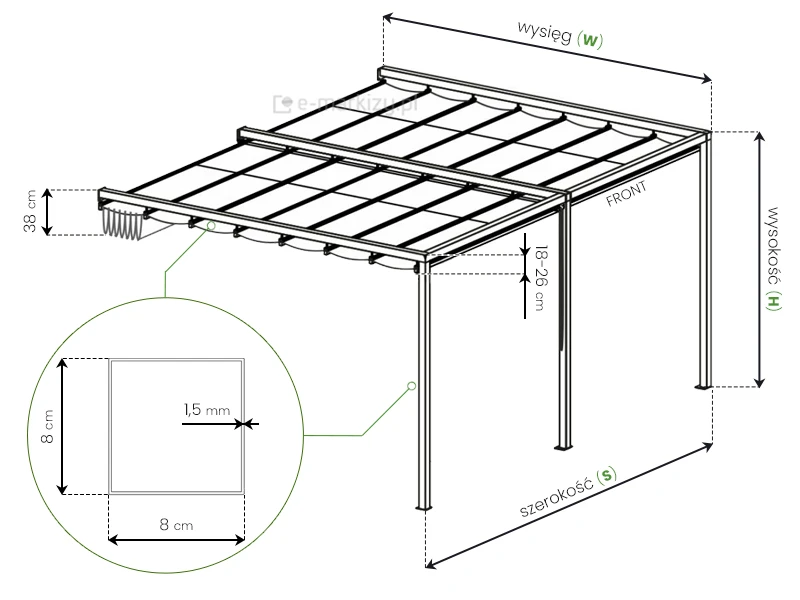

Rysunek techniczny wolnostojącej pergoli tarasowej Dragon w wersji dwumodułowej przyściennej, przedstawiony w rzucie izometrycznym na białym tle. Konstrukcja stelaża opiera się na pięciu pionowych słupach, przy czym moduły dachu są połączone wspólną szyną środkową, a materiał zadaszenia jest zamontowany w sposób umożliwiający jego zwijanie w kierunku ściany budynku. Na schemacie naniesiono polskie oznaczenia wymiarowe: szerokość (s) obejmującą oba segmenty, wysięg (w) oraz wysokość całkowitą (H). W dolnej części grafiki znajduje się detal w okręgu prezentujący przekrój poprzeczny aluminiowej nogi o wymiarach 8 cm na 8 cm oraz grubości ścianki profilu wynoszącej 1,5 mm. Dokumentacja wskazuje również wysokość złożonego pakietu tkaniny równą 38 cm oraz specyficzny parametr zwisu rozłożonego materiału rzymskiego, który mieści się w granicach od 18 do 26 cm. Frontowa belka pergoli została oznaczona napisem FRONT, a poszycie dachowe tworzy regularne, miękkie fałdy wsparte na poprzecznych profilach usztywniających. Grafika precyzyjnie oddaje różnicę w budowie względem modeli wolnostojących poprzez brak tylnych nóg w jednym z rzędów, co sugeruje bezpośredni montaż do elewacji.
Pergola ścienna wsparta na 3 podporach

Pergola do szerokości 460cm posiada 1 moduł (dach pojedynczy), a powyżej tej szerokości konstrukcja składa się z dwóch dachów.
Standardowa wysokość podpór to 245cm. Maksymalna wysokość możliwa do wykonania to 300cm.
Grubość ścianki podpory to 1,5mm
Wysokość zwiniętego pakietu tkaniny to 38cm
Wysokość rozłożonego pakietu tkaniny to 18-26cm

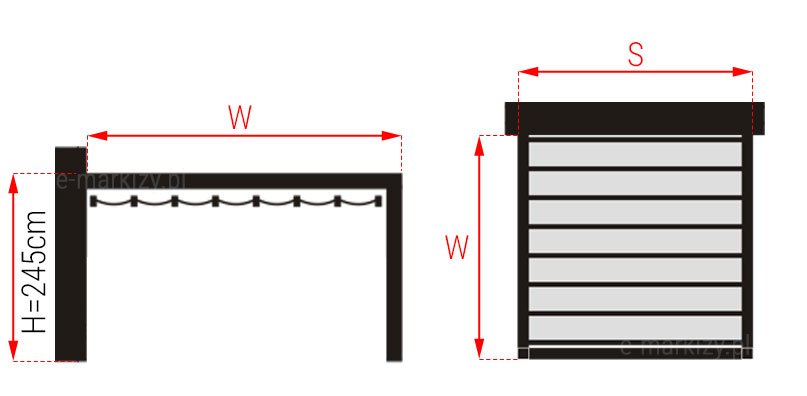

Pergola przyścienna Dragon pomiar szerokości i wysięgu oraz wysokości ukazany na dwóch schematycznych ujęciach pergoli na białym tle. Po lewej przedstawiona w rzucie z boku pergola zamocowana do ściany po lewej stronie. Od podłoża oraz skraju belki bocznej konstrukcji pergoli poprowadzono przerywane linie, a między nimi zawarto dwukierunkową czerwoną strzałkę. Pomiędzy strzałką a schematyczną ścianą umieszczono napis "H=245cm". Nad schematem, od skraju mocowania do ściany oraz od skraju belki frontowej pergoli poprowadzono przerywane linie, pomiędzy którymi zawarto czerwoną, dwukierunkową strzałkę, a nad nią symbol "W". Po prawej stronie przestawiono schemat pergoli w rzucie z góry. Po lewej stronie schematu, od mocowania do ściany oraz skraju belki frontowej poprowadzono przerywane linie, pomiędzy którymi umieszczono czerwoną dwukierunkową strzałkę, a obok niej z lewej strony symbol "W". Ponad schematem pergoli, od skrajów belek bocznych poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczono dwukierunkową czerwoną strzałkę z symbolem "S" ponad nią.

Rzut boczny i rzut górny

S –Szerokość pergoli od 1,80m do 4,6 m (1 moduł)
S –Szerokość pergoli od 4,61m do 6,6 m (2 moduły)
W – Wysięg pergoli (od 180 do 460cm)
H – Wysokość pergoli (standard: 245cm)

Standardowa wysokość podpór to 245cm. Maksymalna wysokość możliwa do wykonania to 300cm.

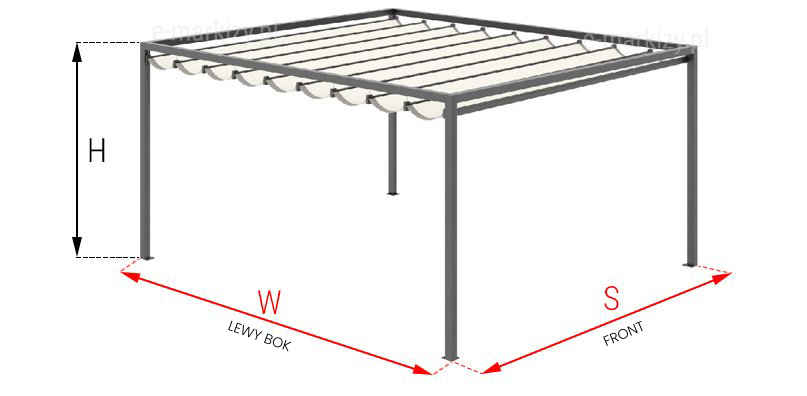

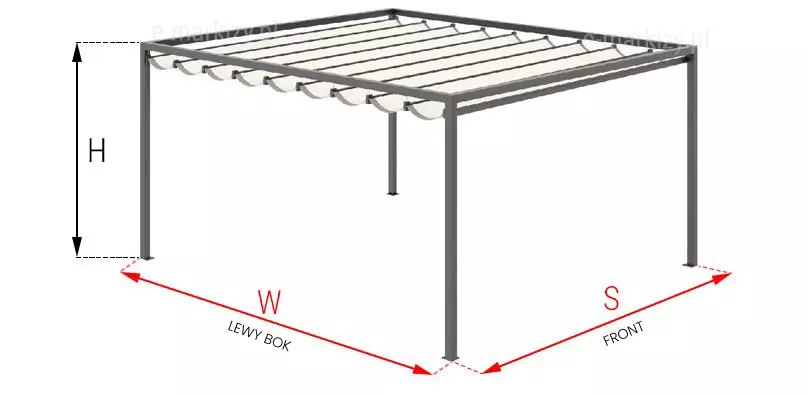

Pomiar pergoli tarasowej Dragon wolnostojącej oznaczony na schemacie pergoli w kolorze antracytowym z rozwiniętym dachem tkaninowym w kolorze jasnoszarym umieszczonej na białym tle. Pomiar szerokości oznaczono na dole po prawej stronie, od krawędzi podpór prowadzą przerywane linie, pomiędzy którymi umieszczono dwukierunkową czerwoną strzałkę. Nad nią znajduje się czerwony symbol "S", a pod strzałką czarny napis "front". Pomiar wysięgu przedstawiono w dolnej części, pośrodku, od krawędzi podpór poprowadzono przerywane linie, pomiędzy którymi umieszczono czerwoną dwukierunkową strzałkę. Nad strzałką znajduje się czerwony symbol "W", a pod strzałką napis "lewy bok". Po lewej stronie pergoli oznaczono pomiar wysokości. Od dolnej i górnej krawędzi podpory poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono czarną dwukierunkową strzałkę, a przy jej prawym boku, w połowie wysokości symbol "H".

Pomiar Pergoli Tarasowej Dragon Wolnostojącej

S –Szerokość pergoli od 1,80m do 4,6 m (1 moduł)
S –Szerokość pergoli od 4,61m do 6 m (2 moduły)
W – Wysięg pergoli (od 180 do 460cm)
H – Wysokość pergoli (standard: 245cm)

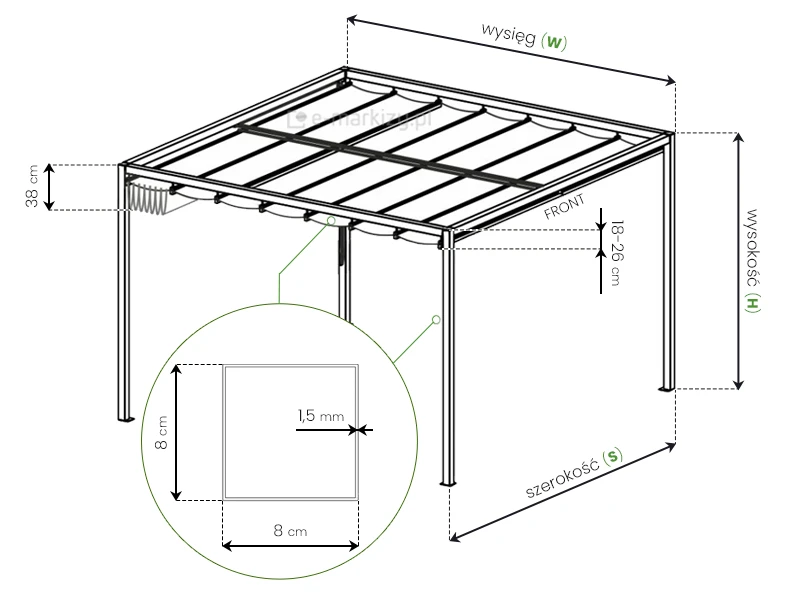

Rysunek techniczny wolnostojącej pergoli tarasowej Dragon w rzucie aksonometrycznym, przedstawiający konstrukcję z jednym modułem zadaszenia tkaninowego na białym tle. Schemat prezentuje aluminiowy stelaż wsparty na czterech pionowych nogach, wyposażony w system ruchomego poszycia rzymskiego, które zwija się kaskadowo w stronę jednej z belek poprzecznych. Na grafice naniesiono precyzyjne linie wymiarowe z opisami w języku polskim: szerokość oznaczona jako s, wysięg oznaczony literą w oraz wysokość całkowita konstrukcji zdefiniowana jako H. W centralnej dolnej części obrazu umieszczono detal w powiększeniu, prezentujący przekrój kwadratowy profilu nogi o wymiarach 8 cm na 8 cm oraz grubości ścianki wynoszącej 1,5 mm. Dodatkowe oznaczenia techniczne wskazują na wysokość belki konstrukcyjnej dachu ze zwiniętą tkaniną równą 38 cm oraz głębokość falowania materiału po jego rozłożeniu, która wynosi od 18 do 26 cm. Tkanina dachu jest zamocowana na poprzecznych profilach jezdnych, a frontowa część konstrukcji została wyraźnie oznaczona napisem FRONT. Rysunek ma charakter informacyjny i projektowy, ukazując proporcje oraz parametry techniczne niezbędne do prawidłowej instalacji systemu osłonowego Dragon.
Pergola wolnostojąca wsparta na 4 podporach

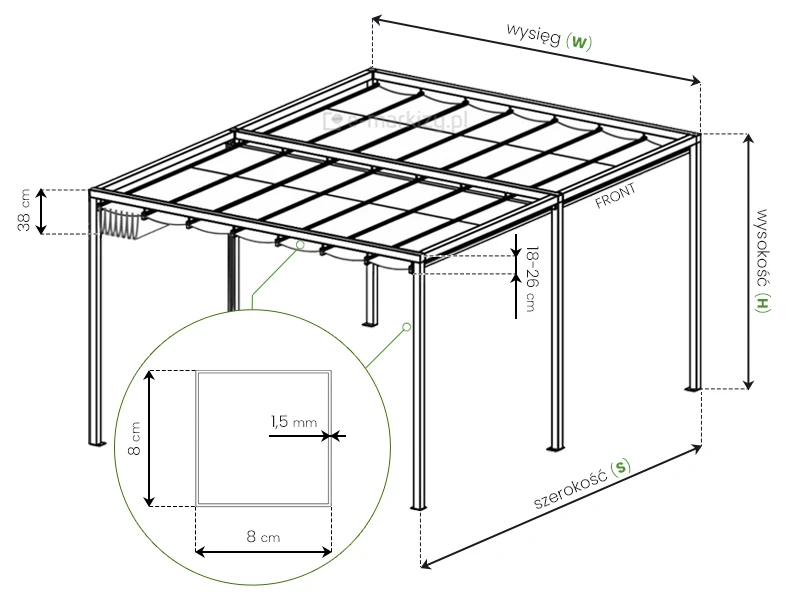

Schemat techniczny wolnostojącej pergoli tarasowej Dragon przedstawiony w formie izometrycznego rysunku konstrukcyjnego na białym tle. Grafika szczegółowo obrazuje budowę dwumodułowego zadaszenia z ruchomym poszyciem tkaninowym typu rzymskiego, które układa się w charakterystyczne fale. Na rysunku naniesiono kluczowe parametry wymiarowe opisane w języku polskim: szerokość oznaczona literą s, wysięg oznaczony literą w oraz wysokość całkowita oznaczona literą H. Widoczna jest solidna aluminiowa konstrukcja oparta na sześciu pionowych słupach o kwadratowym przekroju. W dolnej części grafiki znajduje się powiększony detal przekroju profilu nogi, który wskazuje wymiary 8 cm na 8 cm oraz grubość ścianki profilu wynoszącą 1,5 mm. Dodatkowo na schemacie zaznaczono wysokość kasety lub belki frontowej wynoszącą 38 cm oraz zakres wysokości falowania materiału po rozłożeniu, który mieści się w przedziale od 18 do 26 cm. Konstrukcja posiada wyraźnie zaznaczony front oraz system prowadnic, po których przesuwa się materiał dachowy, chroniący przed słońcem i deszczem. Całość prezentuje profesjonalną dokumentację wymiarową produktu, ułatwiającą planowanie montażu i dopasowanie pergoli do przestrzeni tarasowej.
Pergola wolnostojąca wsparta na 6 podporach

Pergola do szerokości 460cm posiada 1 moduł (dach pojedynczy), a powyżej tej szerokości konstrukcja składa się z dwóch dachów.
Standardowa wysokość podpór to 245cm. Maksymalna wysokość możliwa do wykonania to 300cm.
Grubość ścianki podpory to 1,5mm
Wysokość zwiniętego pakietu tkaniny to 38cm
Wysokość rozłożonego pakietu tkaniny to 18-26cm

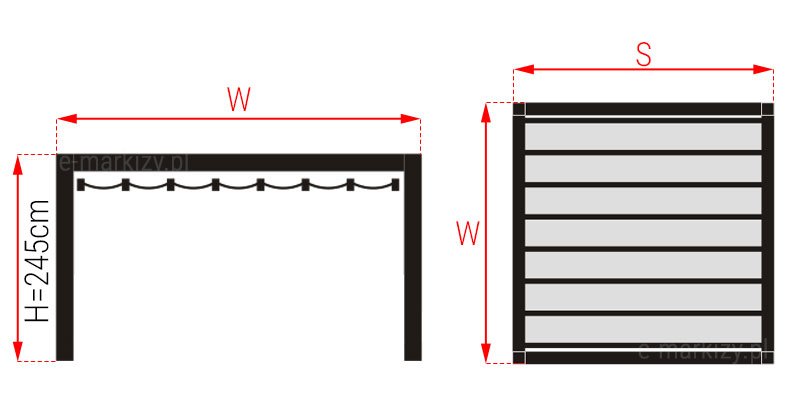

Pergola wolnostojąca Dragon pomiar szerokości i wysięgu oraz wysokości ukazany na dwóch schematach. Po lewej przekrój boczny pergoli. Po jego lewej stronie od podłoża oraz skraju górnej belki poprowadzono w bok przerywane linie, a pomiędzy nimi zamieszczono czerwoną dwukierunkową strzałkę. Pomiędzy strzałką a szkicem pergoli zamieszczono napis "H=245cm". Na tym samym schemacie, ponad pergolą, od jej skrajnych belek, frontowej i tylnej, poprowadzono w górę przerywane linie, a pomiędzy nimi zamieszczono czerwoną dwukierunkową strzałkę oraz napisany nad nią symbol "W". Po prawej stronie zamieszczono schemat pergoli w rzucie z góry. Na jego lewym boku, od skrajów pergoli poprowadzono w bok przerywane linie, pomiędzy które wpisano dwukierunkową czerwoną strzałkę, z symbolem "W" po jej lewej stronie. Ponad schematem, od lewego i prawego skraju pergoli, poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczono czerwoną, dwukierunkową strzałkę, a nad nią symbol "S".

Rzut boczny i rzut górny

S –Szerokość pergoli od 1,80m do 4,6 m (1 moduł)
S –Szerokość pergoli od 4,61m do 6,6 m (2 moduły)
W – Wysięg pergoli (od 180 do 460cm)
H – Wysokość pergoli (standard: 245cm)

Standardowa wysokość podpór to 245cm. Maksymalna wysokość możliwa do wykonania to 300cm.
