Pomiar żaluzji fasadowych c50L

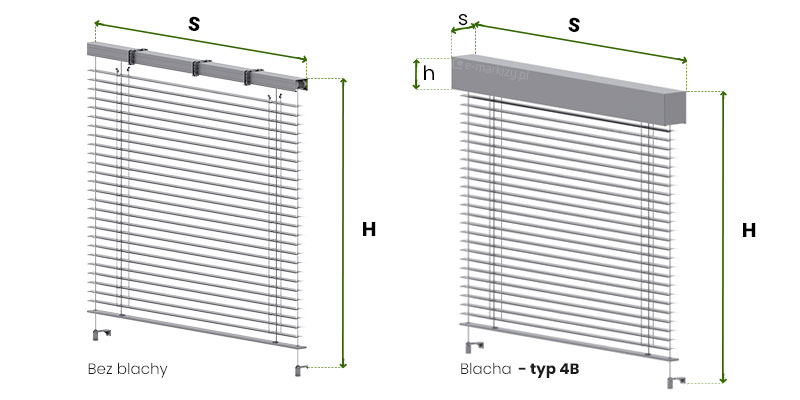

Grafika instruktażowa przedstawia dwa warianty konstrukcyjne żaluzji fasadowej C50L Aluprof w celu porównania sposobu pomiaru szerokości i wysokości. Po lewej stronie ukazano żaluzję w wersji "Bez blachy", gdzie górna rynna montażowa z widocznym mechanizmem nie posiada osłony, a wymiar S (szerokość) oraz H (wysokość całkowita) mierzone są bezpośrednio po obrysie rynny i pancerza. Po prawej stronie zaprezentowano wersję "Blacha – typ 4B", w której rynna górna jest całkowicie zakryta przez prostokątną maskownicę; tutaj dodatkowo wprowadzono oznaczenie "h" dla wysokości samej blachy osłonowej. W obu przypadkach żaluzje wyposażone są w system prowadzenia linkowego ze stalowymi linkami zakotwiczonymi u dołu za pomocą uchwytów naciągowych. Lamele mają kolor antracytowy, a elementy konstrukcyjne są srebrne lub jasnoszare, co wyraźnie kontrastuje z białym tłem schematu.

Żaluzja C50L Wewnętrzna

Maksymalne wymiary:
S – Szerokość żaluzji do 300 cm
H – Wysokość żaluzji do 300 cm

Żaluzja C50L Zewnętrzna

Maksymalne wymiary:
S – Szerokość żaluzji do 240 cm
H – Wysokość żaluzji do 240 cm

Określając wymiary żaluzji fasadowych, podajemy zawsze jej zewnętrzne skrajne wartości, czyli szerokość S i wysokość H.

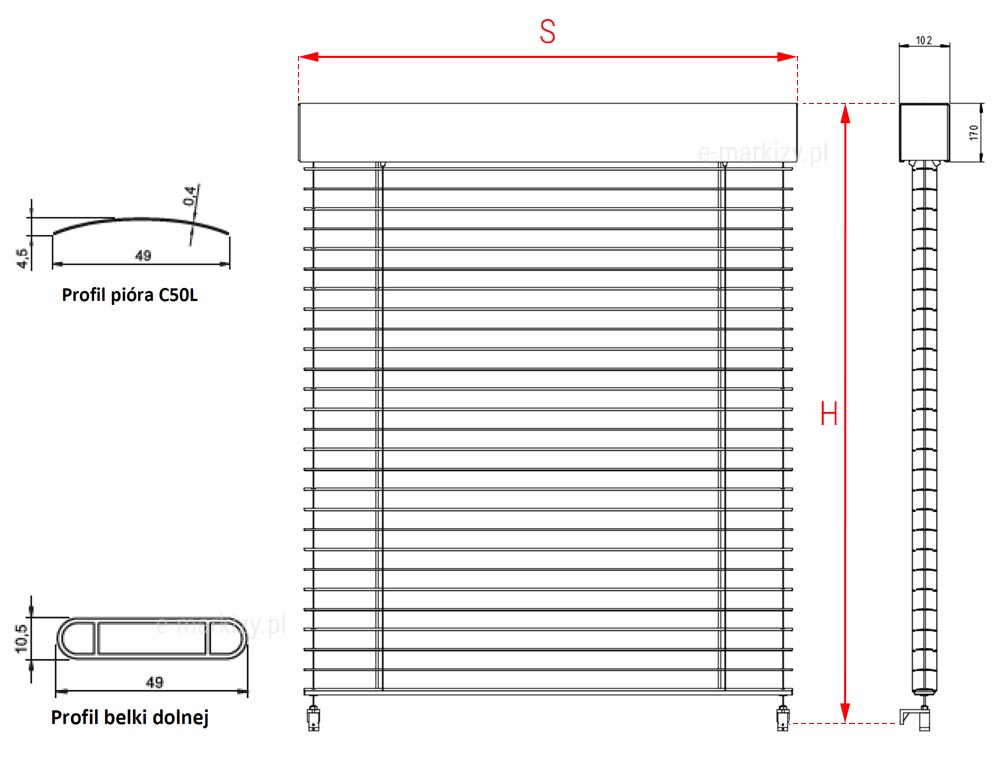

Rysunek techniczny prezentuje szczegółową specyfikację wymiarową żaluzji fasadowej modelu C50L, przedstawioną w formie rzutów i przekrojów. Centralną część grafiki zajmuje widok frontowy żaluzji z naniesionymi czerwonymi liniami wymiarowymi: litera S oznacza całkowitą szerokość górnej osłony i pancerza, natomiast litera H określa całkowitą wysokość konstrukcji od góry maskownicy do dolnych uchwytów linkowych. Po prawej stronie znajduje się rzut boczny, pokazujący głębokość maskownicy (102 mm) oraz jej wysokość (170 mm), a także pionowy układ lameli. W lewej części grafiki umieszczono dwa szczegółowe przekroje z podanymi wymiarami w milimetrach: profil pióra C50L o szerokości 49 mm, wysokości 4,5 mm i grubości ścianki 0,4 mm oraz profil belki dolnej o szerokości 49 mm i wysokości 10,5 mm. Całość schematu wykonana jest w formie czarnego rysunku liniowego na białym tle, co precyzyjnie ilustruje geometrię i parametry techniczne poszczególnych komponentów systemu.

Żaluzja C50L Selt instrukcja pomiaru

– Lamele
– Belka dolna

SZEROKOŚĆ
Podajemy wymiar S, czyli zewnętrzny, skrajny wymiar żaluzji (górna blacha osłonowa oraz dolne mocowania linek, nigdy nie wychodzą poza ten wymiar).

WYSOKOŚĆ
Podajemy wymiar H, czyli zewnętrzny skrajny wymiar od dołu uchwytu prowadnicy do końca (górnej części) żaluzji. Należy zwrócić uwagę że blacha osłonowa tylko przysłania górną część lameli a nie podwyższa cały wymiar żaluzji!

Przystępując do pomiaru żaluzji warto zapoznać się także z danymi technicznymi osłony oraz z informacjami o uchwytach prowadnic.

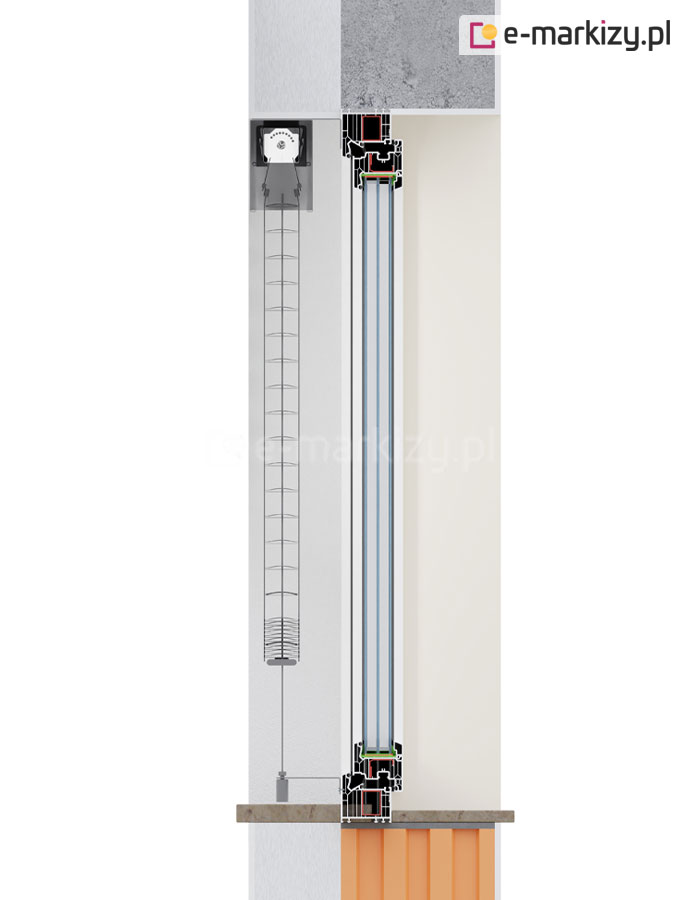

Rysunek techniczny przedstawiający pionowy przekrój boczny żaluzji fasadowej C50L zamontowanej w głębokiej wnęce okiennej. Na schemacie widoczna jest struktura ściany z nadprożem, do którego zamocowano szynę górną z mechanizmem sterującym i pakietem podciągniętych lameli, osłoniętymi blachą osłonową. Pancerz żaluzji Aluprof w stanie rozwiniętym znajduje się w zewnętrznej części wnęki, równolegle do wieloszybowego zestawu okiennego osadzonego w profilu ramy. Lamele o profilu łukowym są rozmieszczone kaskadowo na tekstylnej drabince, a na samym dole pancerza znajduje się belka dolna z obciążnikiem. System stabilizacji pionowej tworzy stalowa linka prowadząca, która jest zakotwiczona w zewnętrznym parapecie za pomocą cylindrycznego uchwytu naciągowego. Przekrój szczegółowo obrazuje relację przestrzenną między elementami osłony a konstrukcją okna i elewacji, w tym sposób odprowadzania wody przez parapet oraz izolację termiczną wokół ramy okiennej.

Żaluzja montowana we wnęce okiennej

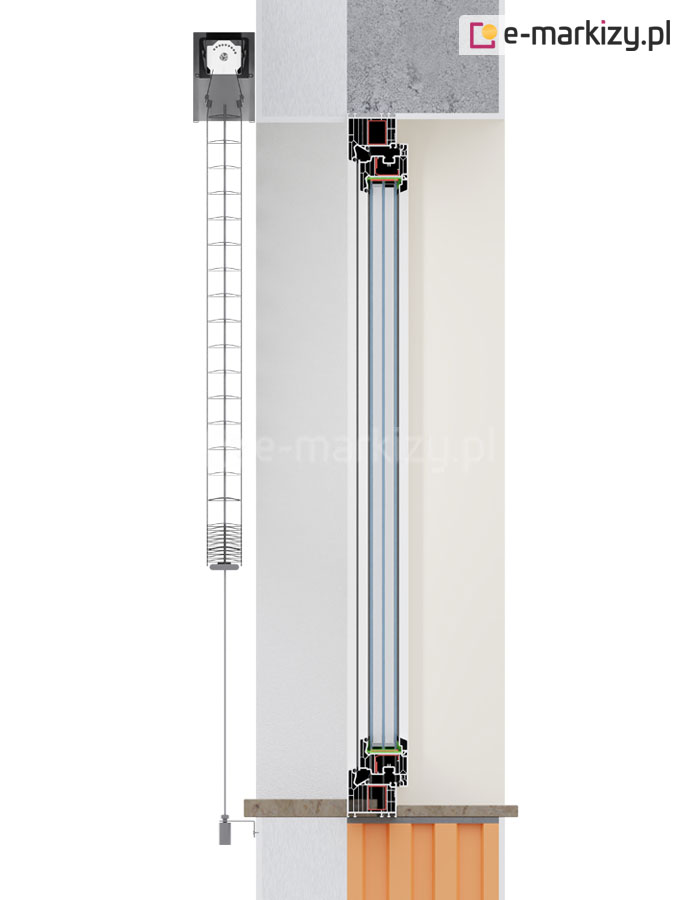

Rysunek techniczny przedstawiający przekrój boczny żaluzji fasadowej C50L zamontowanej na elewacji budynku, poza wnęką okienną. Na schemacie widoczna jest struktura ściany z nadprożem, do której powyżej otworu okiennego przytwierdzona jest blacha osłonowa z umieszczoną wewnątrz rynną górną i mechanizmem zwijającym. Lamele żaluzji o szerokości 50 mm są opuszczone równolegle do płaszczyzny okna, zachowując dystans od elewacji. Przekrój szczegółowo obrazuje konstrukcję ramy okiennej z pakietem szybowym oraz parapet zewnętrzny. System prowadzenia linkowego przebiega pionowo od szyny górnej aż do dolnego punktu mocowania, który znajduje się poniżej linii parapetu, na wysokości muru podokiennego. Linka jest napięta za pomocą systemowego uchwytu mocowanego do ściany, co zapewnia stabilność pancerza w pionie. Schemat w sposób czytelny prezentuje relację przestrzenną między elementami żaluzji a warstwami konstrukcyjnymi budynku, takimi jak mur, izolacja oraz stolarka otworowa.

Żaluzja montowana na wnęce okiennej

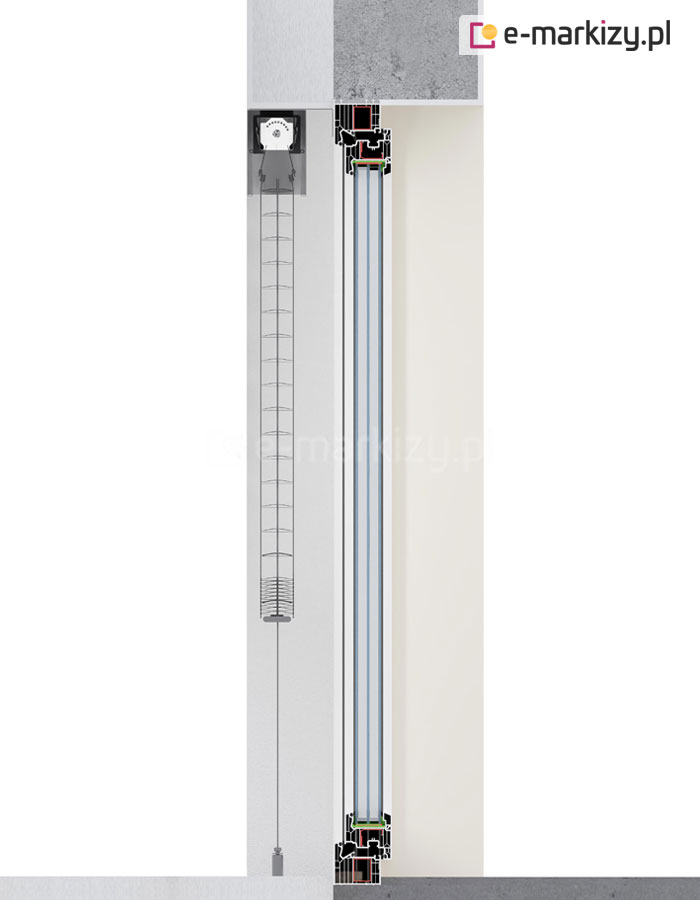

Rysunek techniczny przedstawiający pionowy przekrój boczny żaluzji fasadowej C50L zamontowanej w głębokiej wnęce balkonowej. Schemat ukazuje konstrukcję ściany z betonowym nadprożem, pod którym zainstalowano szynę górną z mechanizmem obrotowym i pakietem podciągniętych lameli. Pancerz żaluzji w stanie rozwiniętym zwisa pionowo przed wysokim przeszkleniem drzwi balkonowych, które osadzone są w ramie z widocznym systemem wieloszybowym. Lamele o profilu łukowym są zamocowane na tekstylnej drabince, a system kończy się dolną belką obciążającą. Stabilizacja pionowa pancerza realizowana jest za pomocą stalowej linki prowadzącej, która przebiega przez całą wysokość otworu i jest zakotwiczona w betonowej płycie balkonowej przy użyciu minimalistycznego, cylindrycznego uchwytu naciągowego. Przekrój szczegółowo obrazuje relację między elementami osłony a konstrukcją budynku, wskazując na precyzyjne dopasowanie systemu do wnęki w celu zapewnienia optymalnej ochrony przeciwsłonecznej.

Żaluzja montowana we wnęce balkonowej

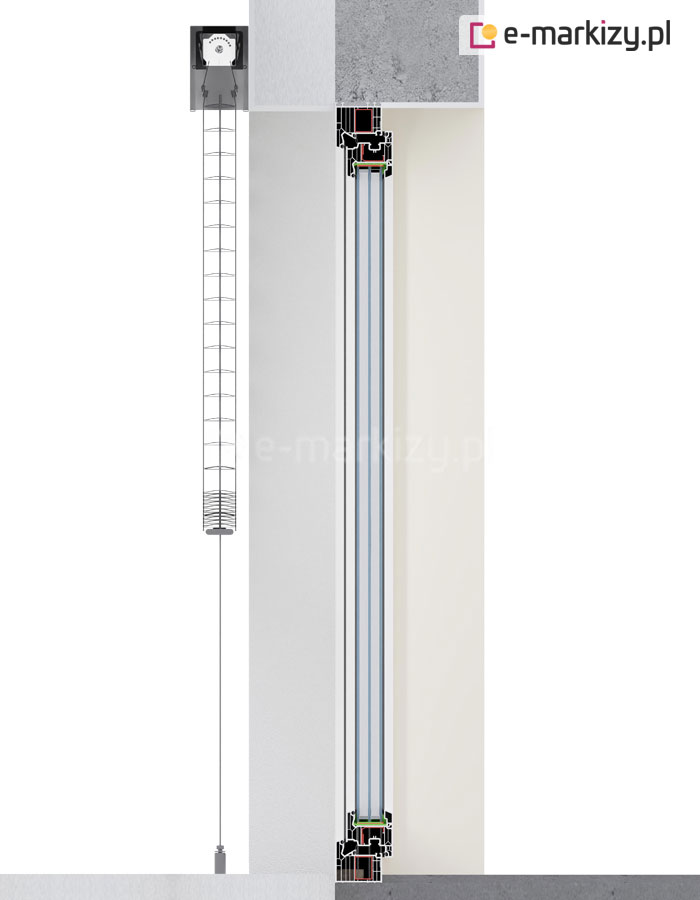

Rysunek techniczny przedstawiający pionowy przekrój boczny żaluzji fasadowej C50L zamontowanej na elewacji budynku, przed wnęką drzwi balkonowych. Schemat ukazuje konstrukcję ściany zewnętrznej z nadprożem, do którego od strony frontowej przymocowana jest szyna górna żaluzji z mechanizmem sterującym, osłonięta blachą typu 4B. Pancerz żaluzji z aluminiowymi lamelami o profilu łukowym jest opuszczony i znajduje się w stałej odległości od płaszczyzny wysokiego przeszklenia drzwiowego. Drzwi balkonowe osadzone są w ramie z widocznym systemem wieloszybowym. Stabilizację pancerza zapewnia pionowa prowadnica linkowa, która biegnie przez całą wysokość otworu i jest zakotwiczona w dolnej płycie balkonowej lub tarasowej za pomocą metalowego, cylindrycznego uchwytu naciągowego. Przekrój precyzyjnie ilustruje zewnętrzny sposób montażu osłony, który nie ingeruje w światło otworu okiennego, oraz relację między elementami mechanicznymi żaluzji a warstwami konstrukcyjnymi podłoża i stropu.

Żaluzja montowana na wnęce balkonowej

Pomiar żaluzji fasadowych c50L – Przykłady

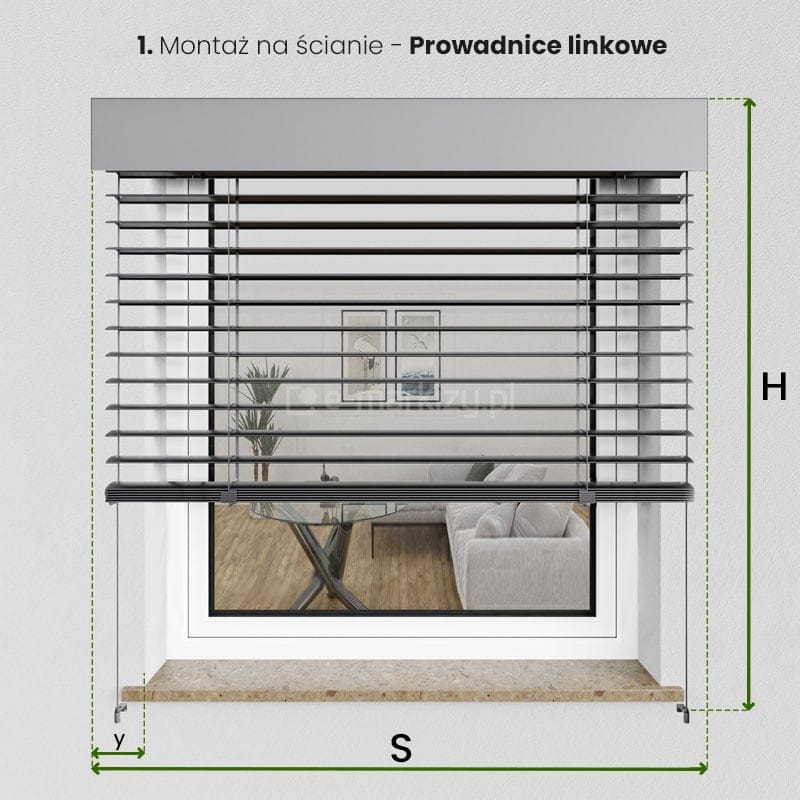

Grafika instruktażowa przedstawia schemat pomiaru żaluzji fasadowej C50L przeznaczonej do montażu na ścianie z zastosowaniem prowadnic linkowych. Na jasnej elewacji budynku widoczne jest okno, przed którym zamontowano żaluzję z ciemnymi lamelami i jasnoszarą maskownicą górną zakrywającą rynnę z mechanizmem. Schemat zawiera oznaczenia wymiarowe w postaci zielonych linii przerywanych i strzałek pomocniczych. Litera S określa całkowitą szerokość żaluzji wraz z systemem prowadzenia, natomiast litera H wskazuje całkowitą wysokość konstrukcji, mierzoną od górnej krawędzi maskownicy do dolnego punktu mocowania linek. Dodatkowo symbolem y zaznaczono odległość między krawędzią pancerza a osią stalowej linki prowadzącej. Linki są zakotwiczone do ściany poniżej linii parapetu zewnętrznego za pomocą metalowych uchwytów kątowych. Przez szybę okna widoczna jest wizualizacja nowoczesnego wnętrza salonu z kanapą i stolikiem, co obrazuje efekt wizualny zamontowanej osłony z perspektywy zewnętrznej.

PRZYKŁAD POMIARU NA ŚCIANIE LUB ELEWACJI

SZEROKOŚĆ S

Podajemy zawsze zewnętrzną skrajną wartość. Aby ustalić szerokość na naszym rysunku, możemy posłużyć się przykładem.

Zakładamy że nasza wnęka okienna ma na bokach warstwę ocieplenia o grubości Y=5 cm. Mocowanie uchwytów do linek musi być poza tą warstwą ocieplenia. Aby ustalić szerokość do zamówienia żaluzji, należy zmierzyć wnękę okienną np. u nas 80 cm i dodać warstwę ocieplenia Y= 5cm oraz dodać szerokość prowadnicy X (prowadnicy płaska to X=2 cm lub prowadnica okrągła X=4 cm).
Otrzymujemy wynik: 80 cm + (2 x 5 cm) + (2 x 2 cm) = 94 cm.

Otrzymana wartość to minimalna szerokość na jaką powinniśmy zamówić żaluzję. Dla bezpieczeństwa warto jednak tę wartość zaokrąglić np. do 90 cm.

WYSOKOŚĆ H

Podajemy zawsze zewnętrzną skrajną wartość.

Należy zmierzyć wymiar np. wnęki (np. od góry wnęki do dołu parapetu), a następnie w zależności od potrzeb montażu należy dodać np. z góry min. 17 cm.

Np. zmierzona wysokość wnęki to 150 cm. Dodajemy np. 17 cm i otrzymujemy wartość do zamówienia żaluzji czyli 167 cm.

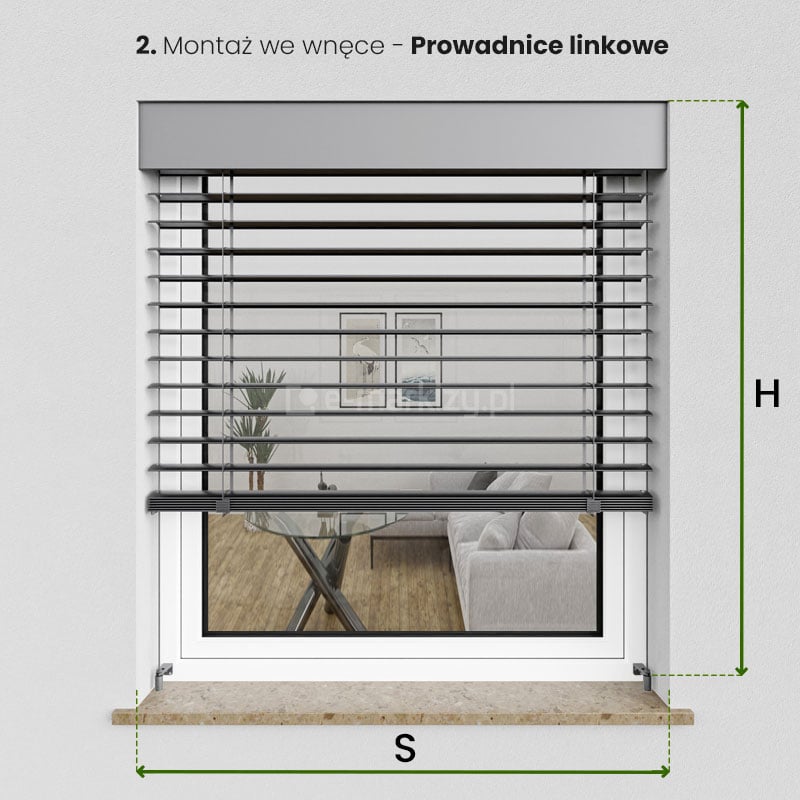

Grafika techniczna przedstawia schemat pomiaru żaluzji fasadowej model C50L w wariancie montażu we wnęce okiennej z zastosowaniem prowadnic linkowych. Na białej elewacji widoczne jest okno z osadzoną wewnątrz wnęki żaluzją, która składa się z jasnoszarej maskownicy górnej oraz antracytowych, poziomych lameli. Schemat naniesiony na zdjęcie zawiera zielone linie pomocnicze i strzałki określające kluczowe parametry zamówieniowe. Litera S wskazuje szerokość wnęki okiennej, odpowiadającą całkowitej szerokości żaluzji, natomiast litera H oznacza całkowitą wysokość konstrukcji, mierzoną od górnej krawędzi maskownicy do poziomu parapetu zewnętrznego. Stalowe linki prowadzące są zamontowane pionowo w świetle wnęki i przytwierdzone do ramy okiennej lub podłoża za pomocą uchwytów kątowych widocznych tuż nad parapetem. Przez przeszklenie okna widać podgląd na nowocześnie urządzony salon, co pozwala zobrazować skalę i wygląd produktu po instalacji.

PRZYKŁAD POMIARU WE WNĘCE

SZEROKOŚĆ S

Należy zmierzyć wymiar wnęki a następnie zrobić drobny “luz” np. po 0,5 cm na stronę.

Na przykład zmierzony wymiar wnęki to 102 cm, więc od tego wymiaru odejmujemy po 0,5 cm na stronę i otrzymujemy szerokość żaluzji – czyli 102-0,5-0,5 = 101 cm.

Jeżeli wnęka jest krzywa to należy pod uwagę wziąć zawsze najmniejszy wymiar!

WYSOKOŚĆ H

Należy zmierzyć wymiar wnęki (np. od góry wnęki do dołu parapetu), a następnie zrobić drobny “luz” np. po 0,5 cm z góry i z dołu.

Na przykład zmierzony wymiar wnęki to 155 cm, więc od tego wymiaru odejmujemy po 0,5 cm z góry i z dołu i otrzymujemy wysokość żaluzji – czyli 155-0,5-0,5 = 154 cm.

Jeżeli u góry, wnęka jest krzywa to należy pod uwagę wziąć zawsze najmniejszy wymiar!

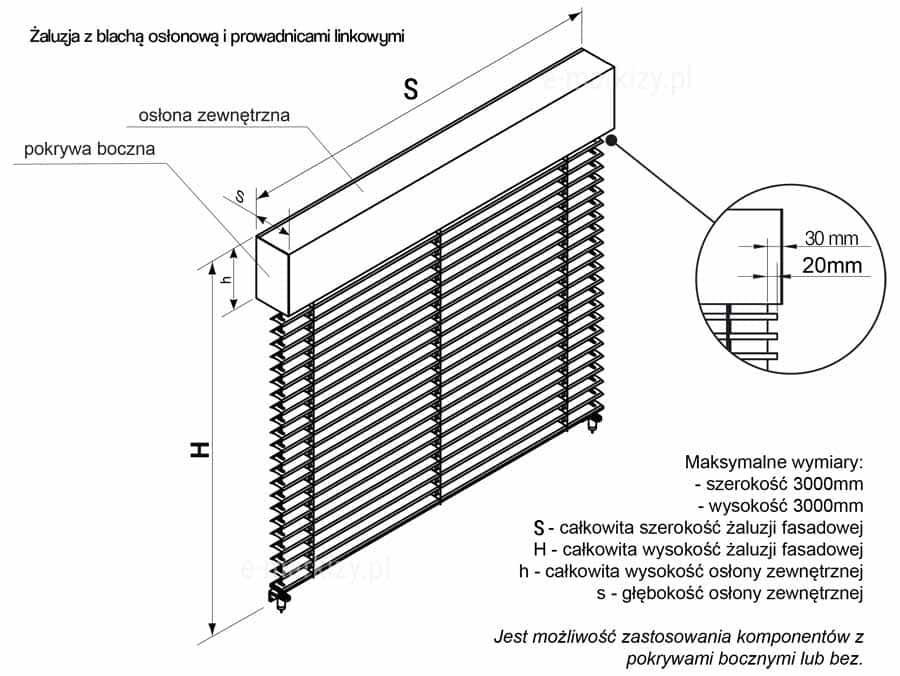

Rysunek techniczny przedstawiający żaluzję fasadową C50L z blachą osłonową i prowadnicami linkowymi wraz z naniesionym schematem wymiarowania. Główny widok izometryczny prezentuje żaluzję w kolorze jasnoszarym, gdzie literą S oznaczono całkowitą szerokość, a literą H całkowitą wysokość konstrukcji. Dodatkowe oznaczenia literowe określają wymiary osłony zewnętrznej: h jako jej wysokość oraz s jako jej głębokość. Po prawej stronie znajduje się powiększony detal górnego narożnika, wskazujący 20 mm odległości lameli od krawędzi bocznej osłony oraz 30 mm całkowitego marginesu bocznego. W dolnej części grafiki zamieszczono informacje tekstowe o maksymalnych wymiarach produktu wynoszących 3000 mm szerokości oraz 3000 mm wysokości, a także informację o możliwości zastosowania komponentów z pokrywami bocznymi lub bez nich.

Maksymalne wymiary żaluzji linkowej:

S – szerokość całkowita 3000mm
H – wysokość całkowita 3000mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej

Rysunek techniczny przedstawia tabelę oraz schematyczny przekrój żaluzji fasadowej C50L, określający wysokość zwiniętego pakietu lameli oraz blachy osłonowej w zależności od wysokości całkowitej żaluzji. Tabela po lewej stronie zawiera trzy kolumny: wysokość całkowitą żaluzji (H), odpowiadającą jej wysokość pakietu w milimetrach oraz zalecaną wysokość blachy osłonowej (h). Wartości wysokości pakietu rosną skokowo od 120 mm dla żaluzji o wysokości do 1000 mm, aż do 170 mm przy wysokości całkowitej wynoszącej 3000 mm. Wysokość blachy osłonowej (h) przyjmuje wartości 150 mm, 170 mm lub 190 mm. Po prawej stronie znajduje się rysunek detalu w przekroju bocznym, który ilustruje rynnę górną z mechanizmem ukrytą pod maskownicą typu C, zebrany pakiet lameli z belką dolną oraz pionowe linie wymiarowe wskazujące parametry H, h oraz wysokość pakietu. Całość opracowana jest w formie czarnego schematu na białym tle, co precyzyjnie wyjaśnia relacje między gabarytami konstrukcji a przestrzenią zajmowaną przez podciągniętą żaluzję.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 120 do 170 mm)
