Pomiar żaluzji fasadowych c80 box – wymiary kasety box

Określając wymiary żaluzji fasadowych, podajemy całkowitą szerokość S oraz wysokość prowadnic H.

Do wysokości należy doliczyć wymiary kasety box. Kaseta ta jest zwykle ukryta ponad światłem okna i zamaskowana warstwą zaprawy tynkarskiej.

Wymiary kasety, jakie doliczane są do wysokości podanej w konfiguratorze zależą od wysokości prowadnic – szczegółowe informacje ma ten temat znajdziesz poniżej.

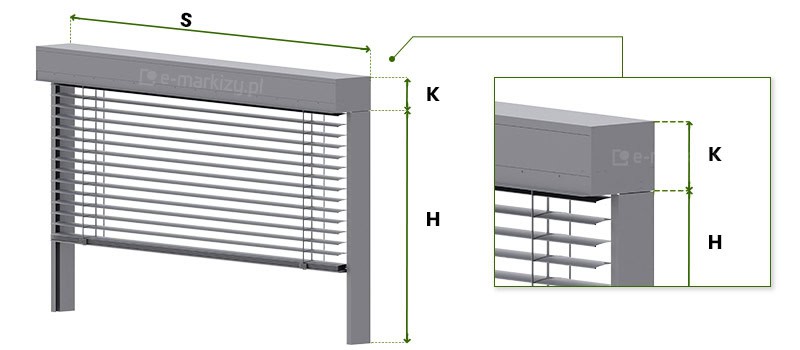

Pomiar żaluzji fasadowych c80 box

Do zamówienia podajemy:
S=szerokość całkowita żaluzji z prowadnicami
H=wysokość bez kasety (K*)

Maksymalne wymiary:
S – Szerokość żaluzji do 500 cm
H – Wysokość prowadnic do 454 cm
K* – wysokość kasety jest zależna od zamawianej wysokości prowadnic – wg tabeli na dole strony

Maksymalna wysokość całkowita (H + K) do 500 cm
*tabela wysokości kaset K, znajduje się na końcu strony

Zobacz szczegółowe dane techniczne Wyceń żaluzję C80 Box

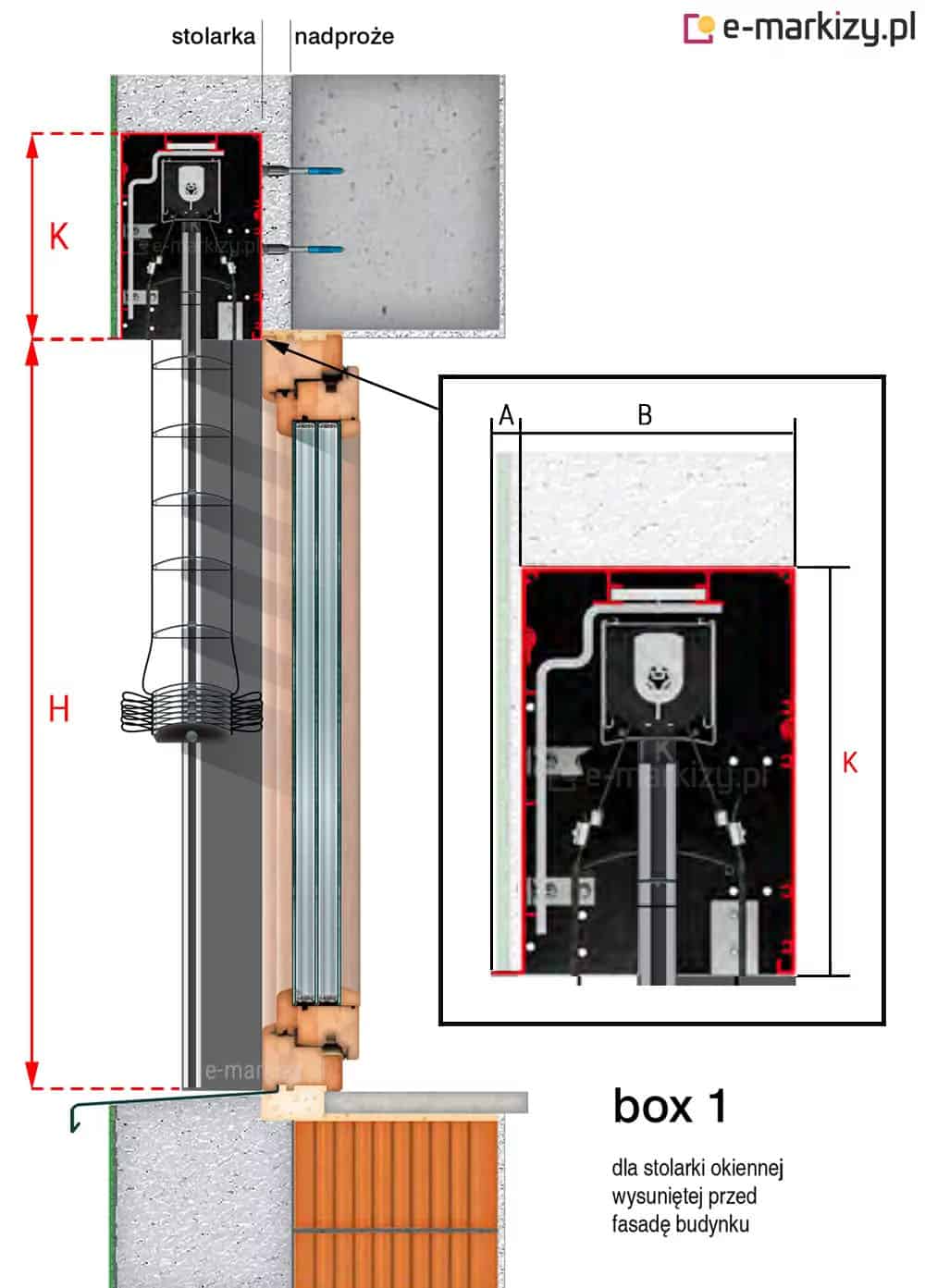

Żaluzja C80 Box 1 – pomiar

żaluzja podtynkowa dla stolarki okiennej wysuniętej przed fasadę budynku
S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

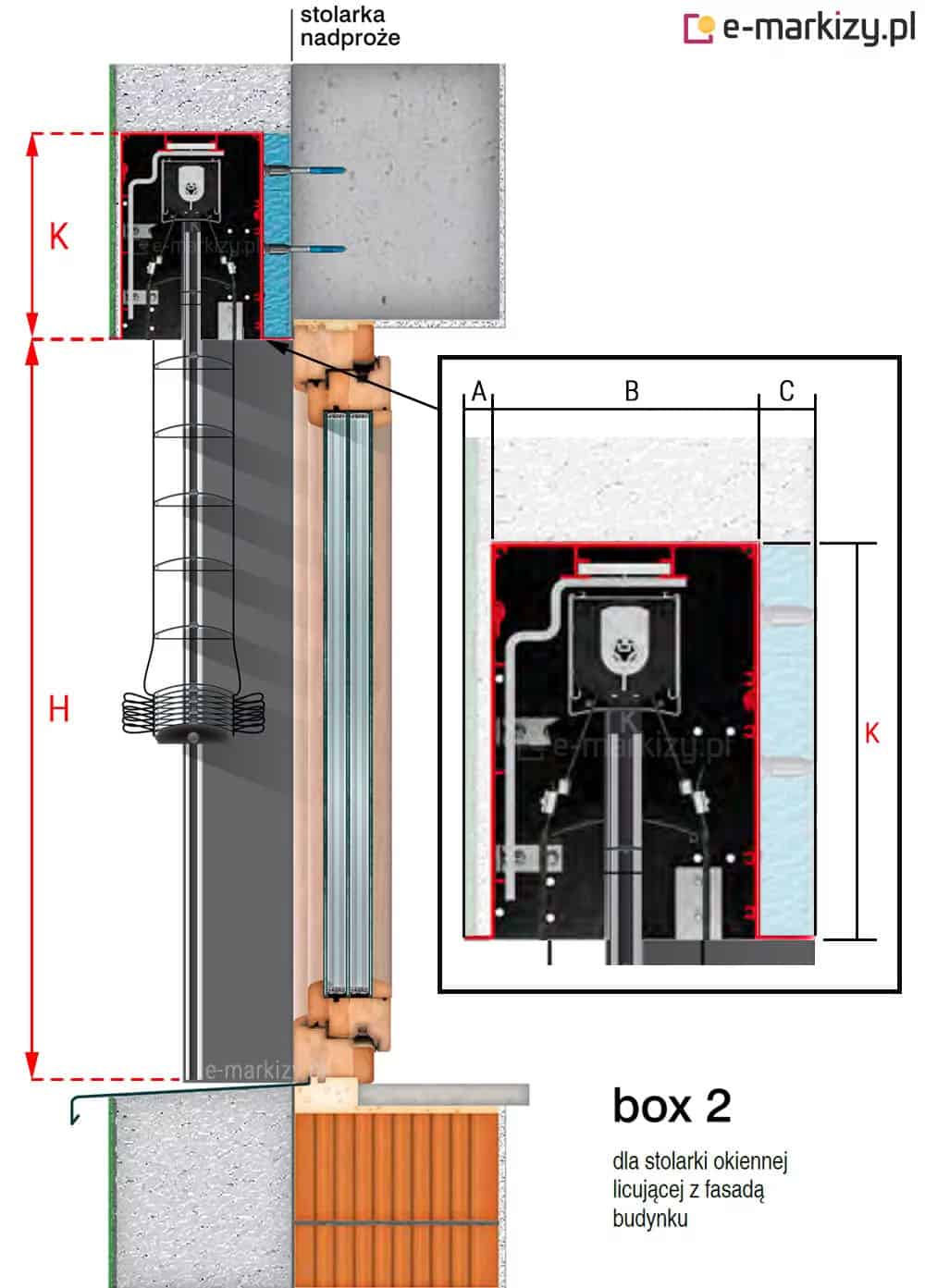

Żaluzja C80 Box 2 – pomiar

żaluzja podtynkowa dla stolarki okiennej licującej z fasadą budynku

S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

C80 Box 1 – pomiar

C80 Box 2 – pomiar

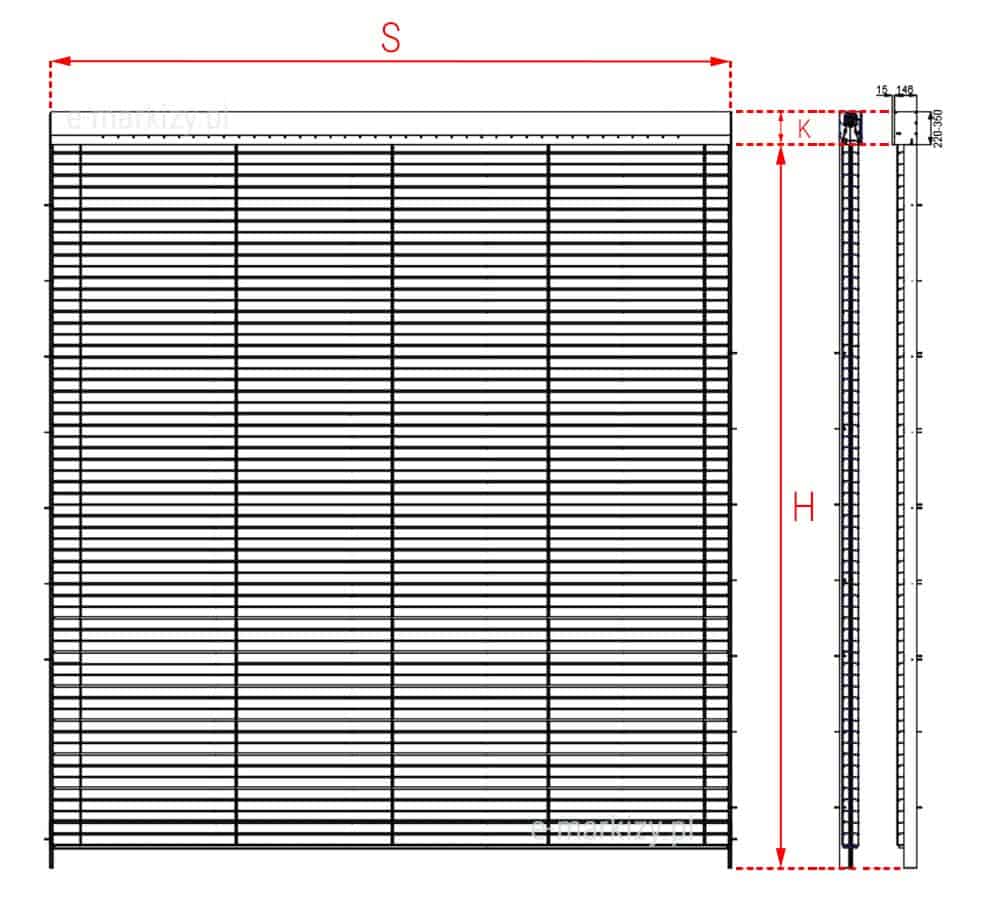

Żaluzja C80 Box 1 – szczegóły pomiaru

H – Wysokość prowadnic
K – wysokość kasety jest zależna od wysokości okna – wg tabeli na dole strony
A – 15 mm
B – 146 mm

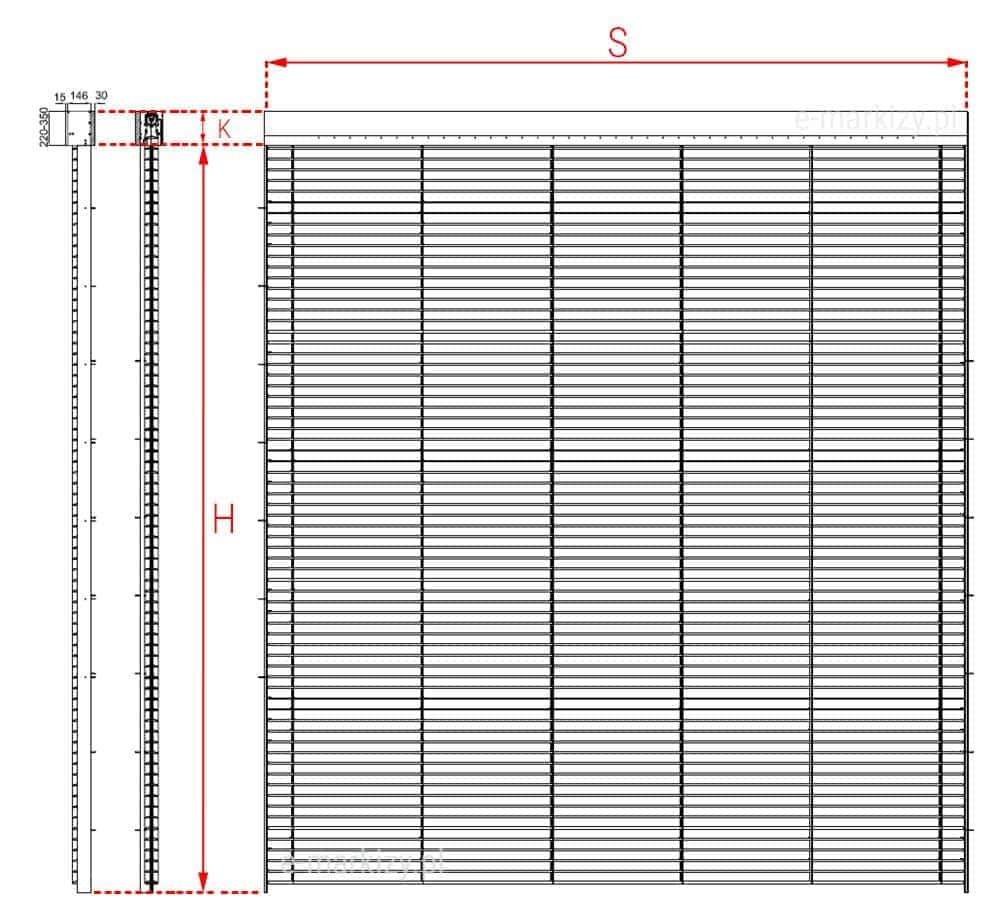

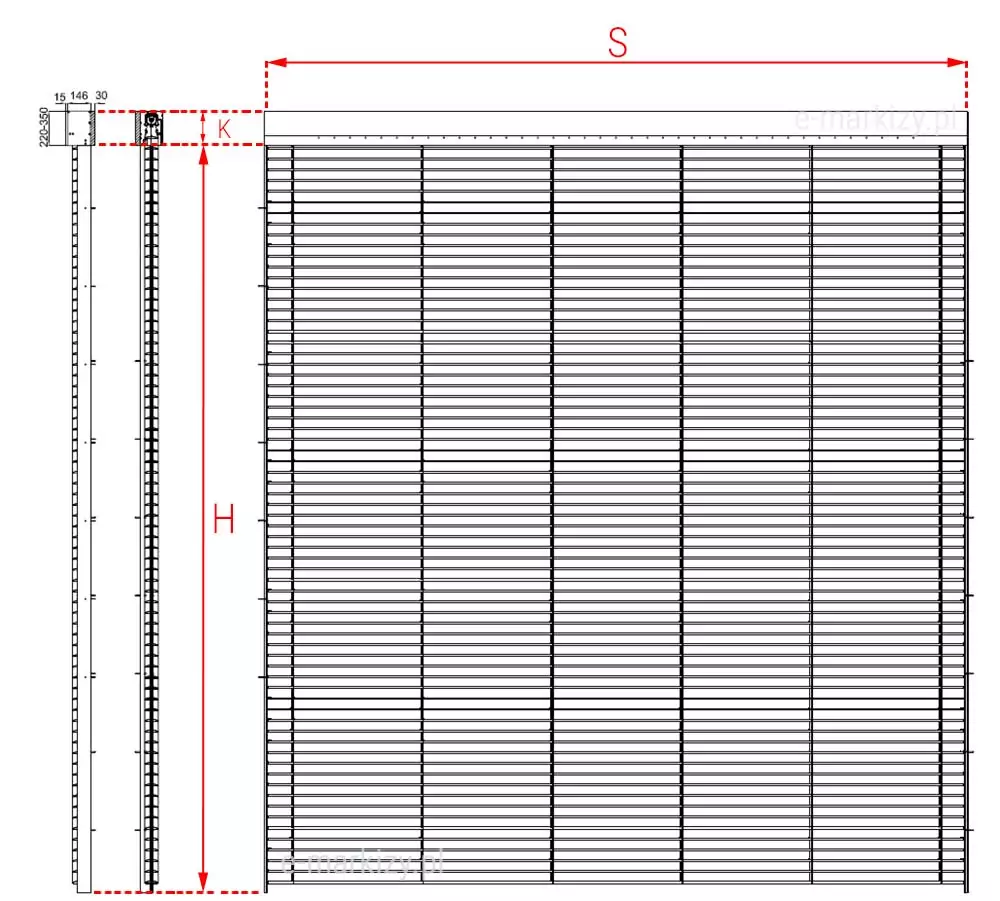

Żaluzja C80 Box 2 – szczegóły pomiaru

H – wysokość bez kasety (K), Wysokość prowadnic
K – wysokość kasety jest zależna od wysokości okna- wg tabeli na dole strony
A – 15 mm
B – 146 mm
C – 30 mm

Box 1 – szczegóły pomiaru

Box 2 – szczegóły pomiaru

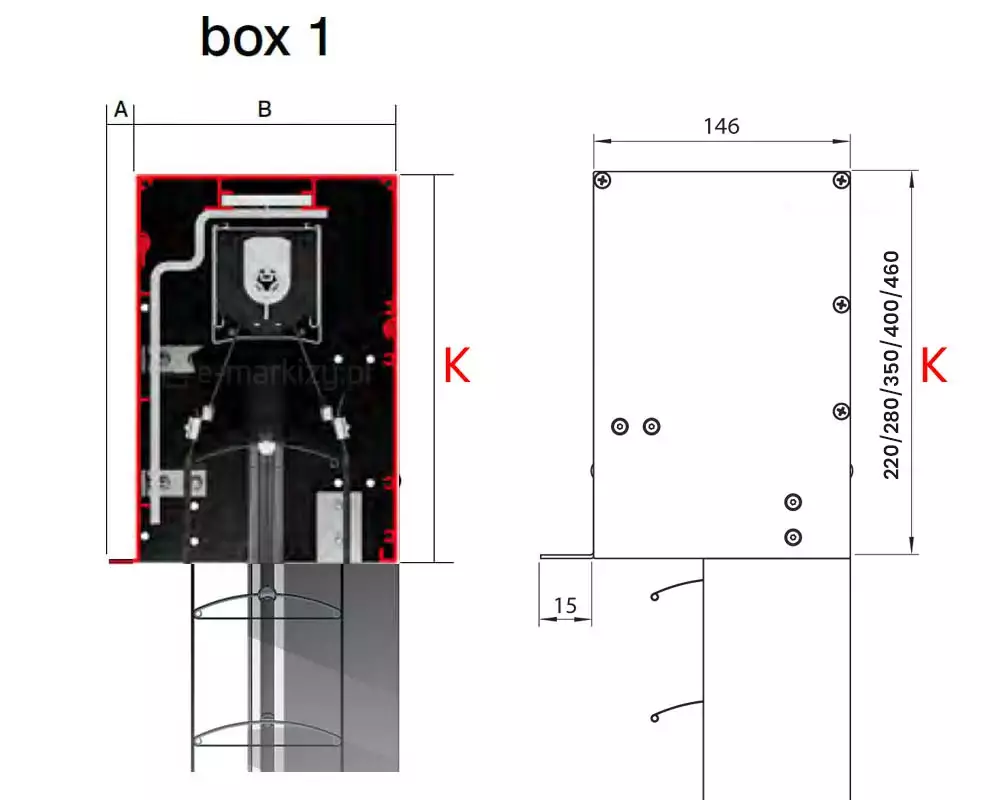

Rysunek techniczny prezentujący szczegółowy przekrój poprzeczny oraz widok boczny kasety żaluzji fasadowej oznaczonej jako box 1. Na przekroju po lewej stronie widoczne jest wnętrze aluminiowej skrzynki z mechanizmem sterującym i pakietem lameli w górnym położeniu, gdzie wymiar szerokości oznaczono literą B, a dodatkowy element montażowy z przodu literą A. Czerwona linia obrysowuje krawędzie profilu kasety, wskazując na jej wysokość oznaczoną czerwoną literą K. Prawy schemat przedstawia zewnętrzny widok boczny kasety o szerokości 146 mm z zaznaczonymi miejscami na śruby montażowe. Przy wysokości oznaczonej literą K wymieniono dostępne standardowe wymiary: 220, 280, 350, 400 oraz 460 mm. U dołu widoczna jest wypustka montażowa o szerokości 15 mm oraz fragmenty linek prowadzących, co pozwala na precyzyjne określenie przestrzeni potrzebnej do zabudowy systemu w nadprożu okiennym.

Przekrój kasety Box 1

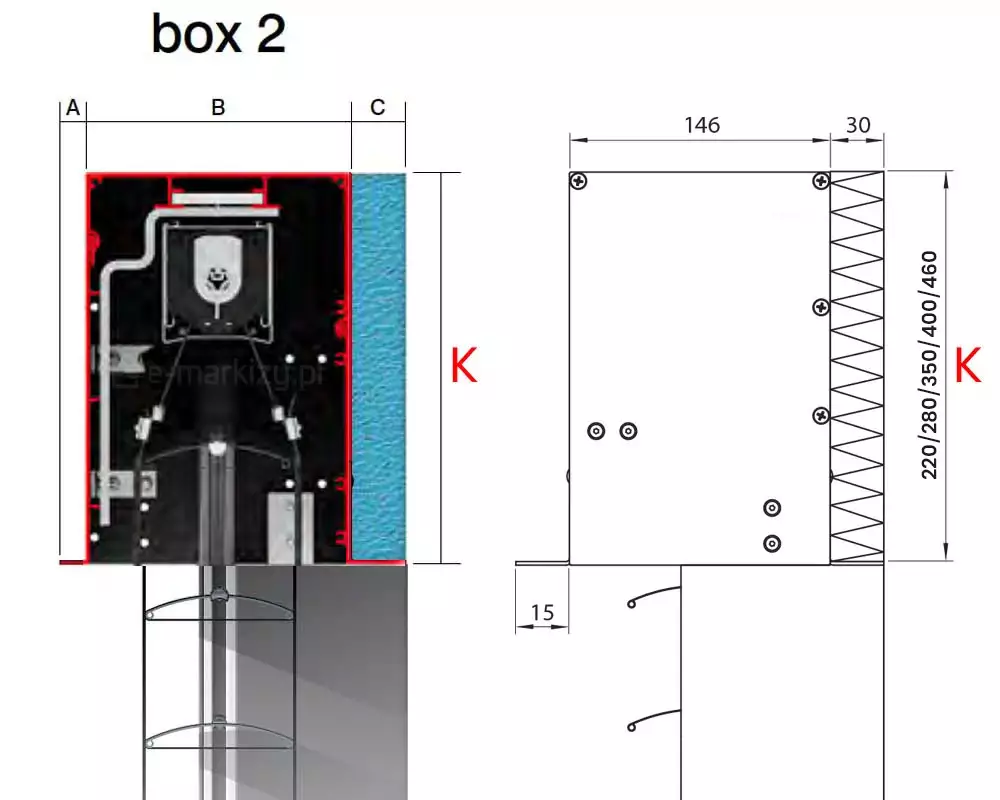

Rysunek techniczny przedstawiający szczegółowe wymiary i schemat konstrukcyjny kasety podtynkowej w systemie box 2 dla żaluzji fasadowych C80. Po lewej stronie znajduje się przekrój poprzeczny kasety w kolorze czarnym z zaznaczonymi czerwoną linią krawędziami zewnętrznymi, ukazujący wewnętrzny mechanizm żaluzji oraz sposób przylegania do warstwy izolacyjnej budynku oznaczonej kolorem niebieskim. Schemat ten zawiera oznaczenia literowe A, B i C dla szerokości poszczególnych sekcji oraz czerwoną literę K symbolizującą wysokość całkowitą osłony. Prawa część grafiki to rzut boczny kasety z naniesionymi wymiarami w milimetrach, gdzie szerokość głównej części wynosi 146 mm, szerokość elementu dystansowego z tyłu to 30 mm, a dolna wypustka montażowa ma 15 mm długości. Pionowa podziałka wskazuje dostępne wysokości systemowe kasety (K): 220, 280, 350, 400 oraz 460 mm. Na rysunku widoczne są również punkty montażowe w postaci śrub oraz schematyczne przedstawienie lamelek żaluzji wychodzących z dolnej części obudowy. Całość przygotowano w profesjonalnej formie dokumentacji projektowej na białym tle, co pozwala na precyzyjne zaplanowanie zabudowy podtynkowej.

Przekrój kasety Box 2

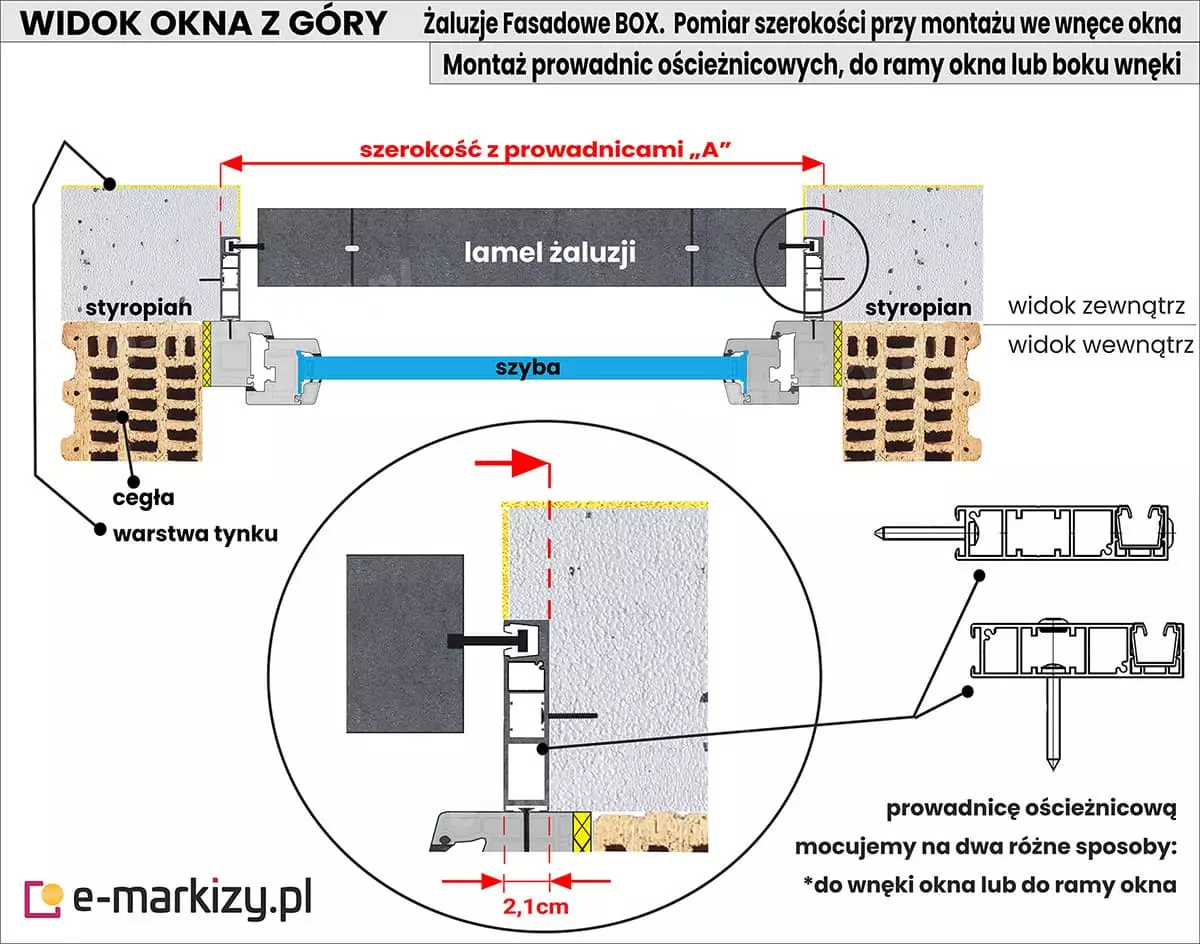

1. Pomiar przy montażu żaluzji Box do ramy okna lub boku wnęki

Montaż z zastosowaniem prowadnic ościeżnicowych. Front prowadnicy ościeżnicowej, możemy dodatkowo zabudować warstwą styropianu (jak na naszym przykładzie). Prowadnica może być mocowana do ramy okna (względnie do ściany) oraz do boku wnęki.

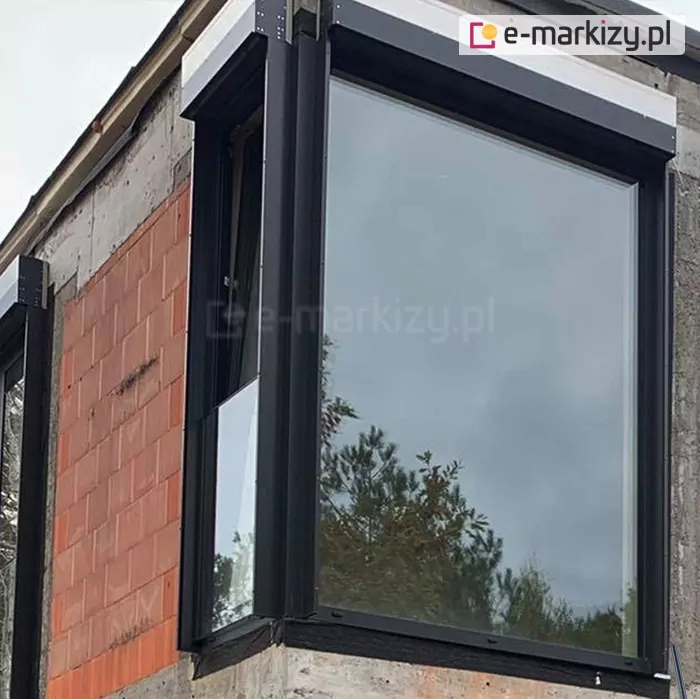

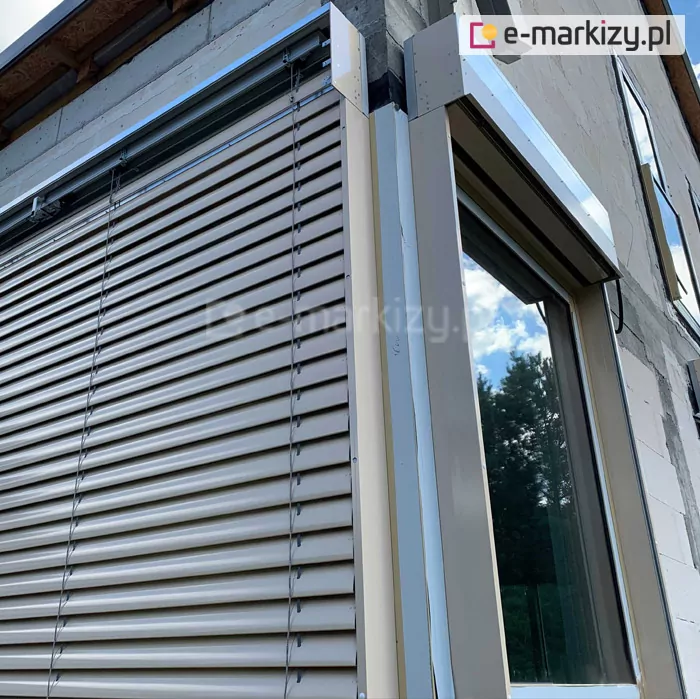

2. Pomiar przy montażu żaluzji Box na oknach narożnikowych

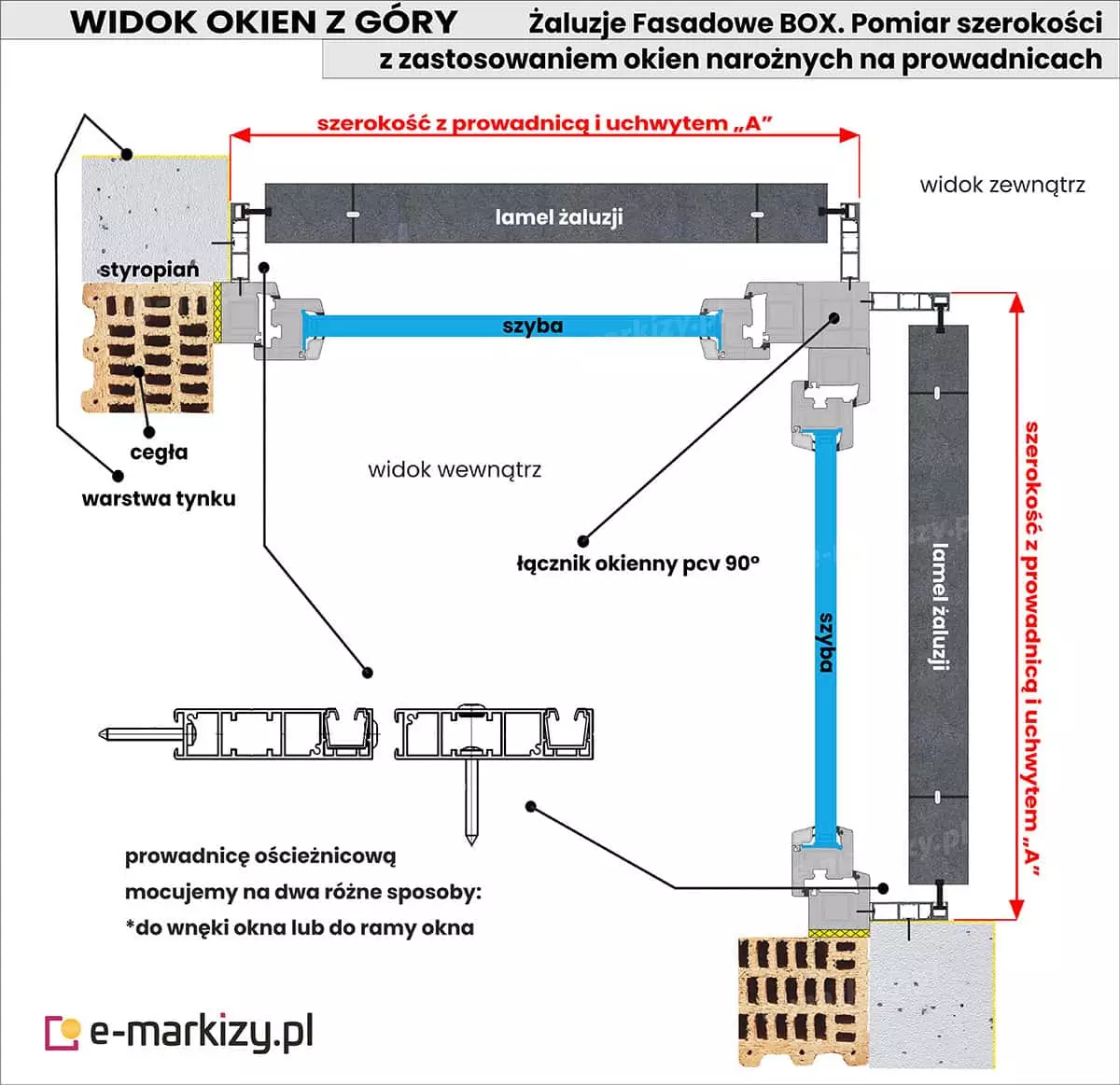

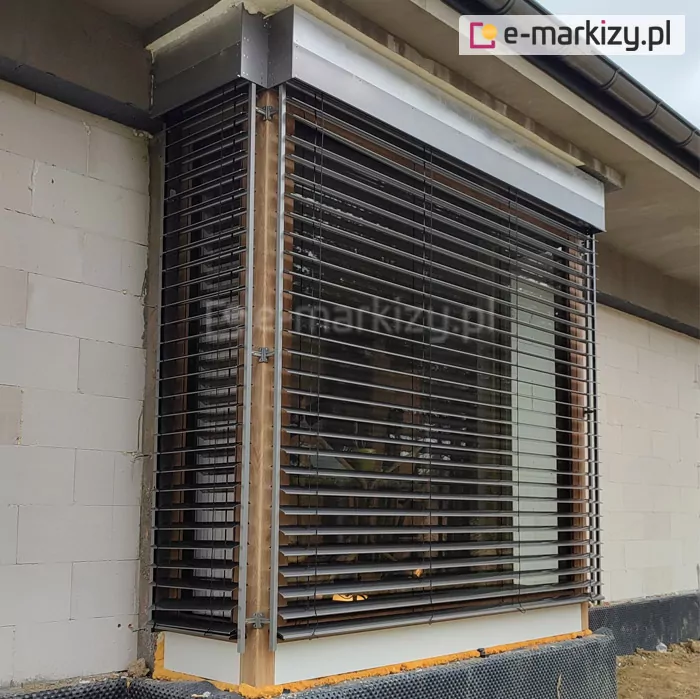

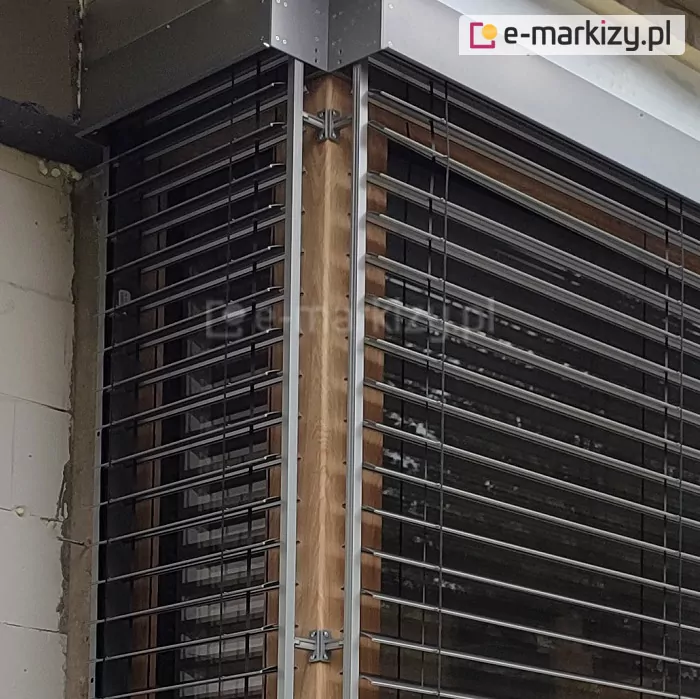

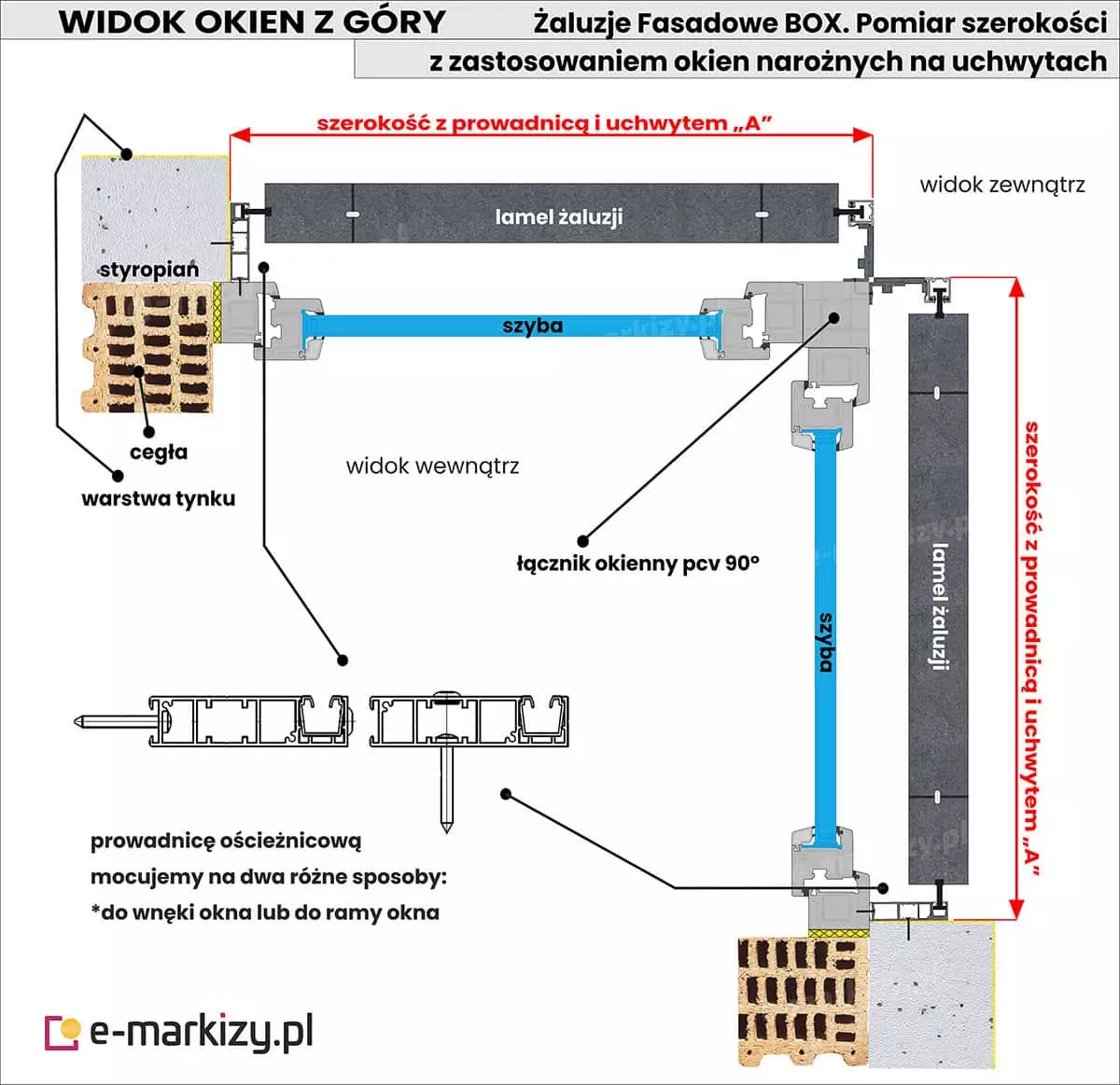

a) Prowadnice narożne montowane na uchwytach kątowych. Przykład pokazuje montaż w oknie narożnym z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych stronach okna) oraz na uchwytach kątowych, które są użyte w narożniku.

b) Prowadnice narożne montowane bezpośrednio do łącznika okiennego. Przykład pokazuje, montaż z użyciem wyłącznie prowadnic ościeżnicowych. Tego typu prowadnice zastosowane są po zewnętrznych częściach okna oraz w samym narożniku.

2a Kliknij na obrazek, aby powiększyć

2b Kliknij na obrazek, aby powiększyć

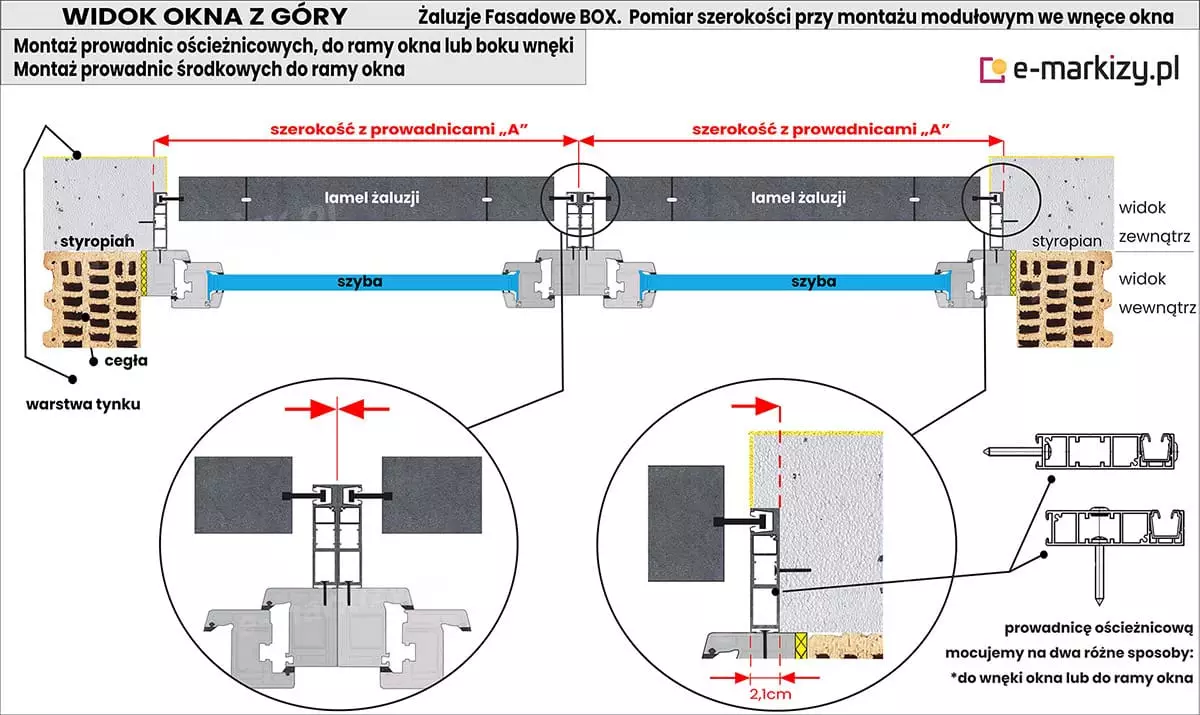

3. Pomiar przy montażu żaluzji Box w wersji modułowej

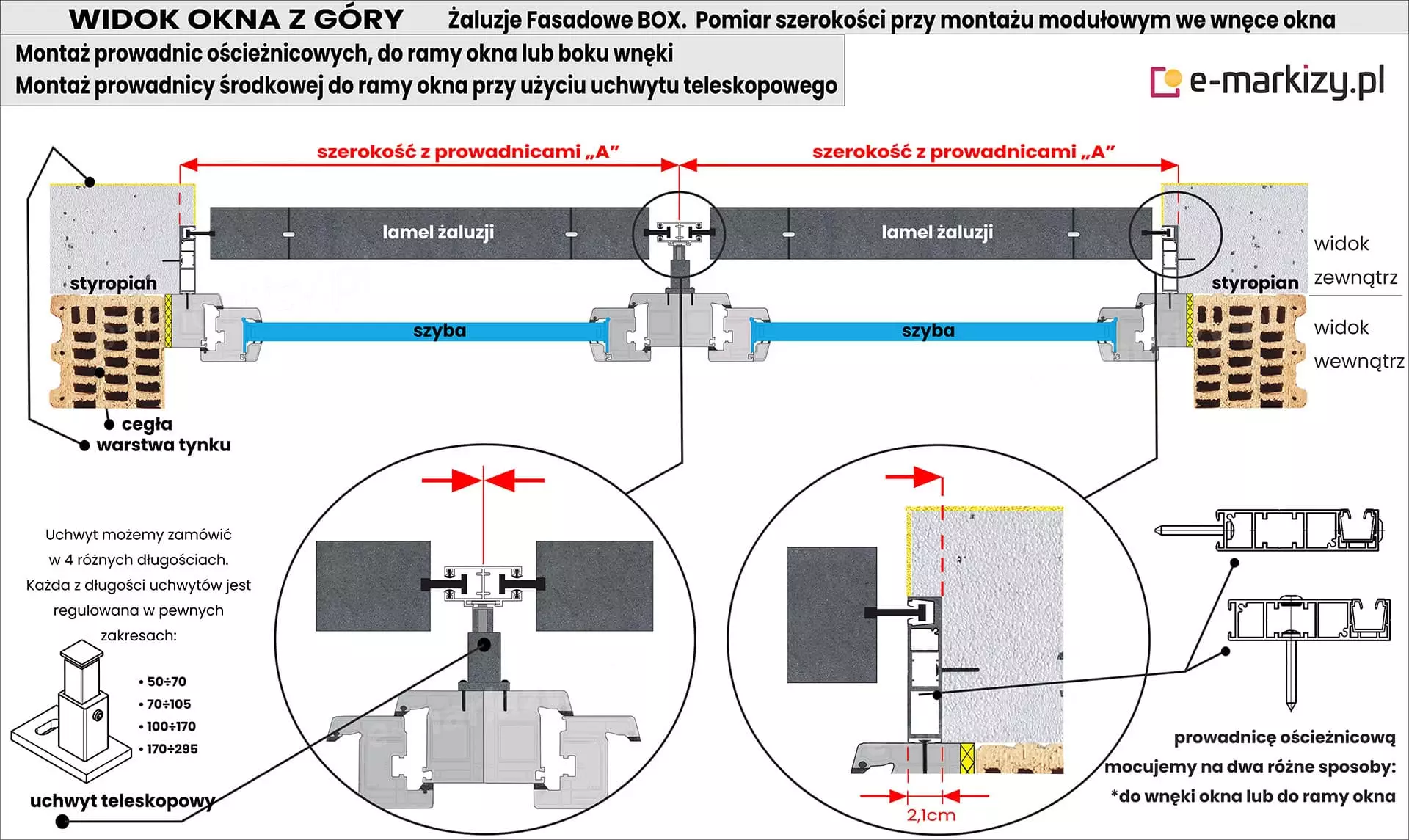

a) Prowadnice środkowe mocowane na uchwycie. Nasz przykład pokazuje montaż żaluzji fasadowych w wersji modułowej z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych strona okna) oraz prowadnicy modułowej z uchwytem teleskopowym (po środku okna).

b) Prowadnice środkowe mocowane do ram okna. Przykład pokazuje zastosowanie wyłącznie prowadnic modułowych przy montażu modułowych. W środkowej części okna prowadnice skręcamy razem ze sobą. Prowadnice ościeżnicowe mogą być montowane do frontu (okna lub ściany) oraz do boku wnęki (po zewnętrznych stronach).

3a Kliknij na obrazek, aby powiększyć

3b Kliknij na obrazek, aby powiększyć

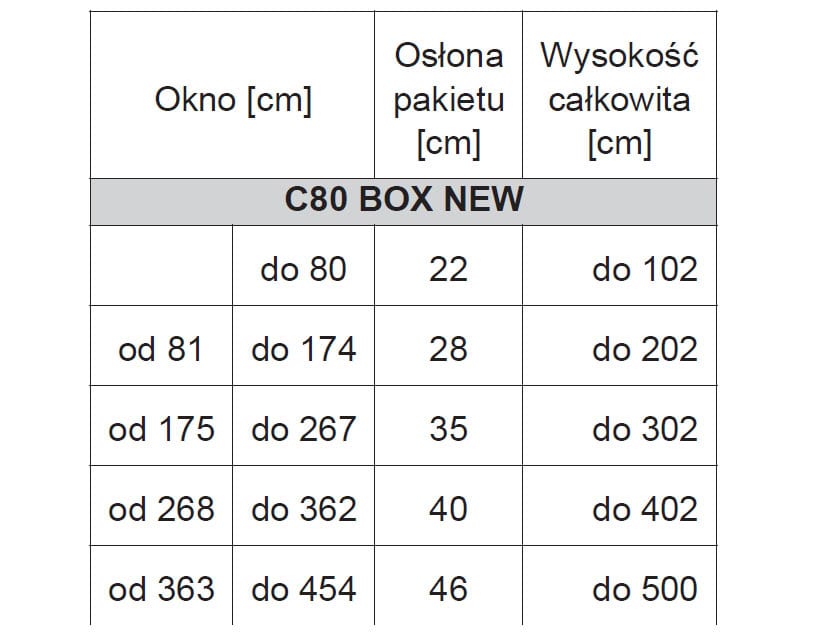

wysokość kasty Box uzależniona od wysokości okna (prowadnic)

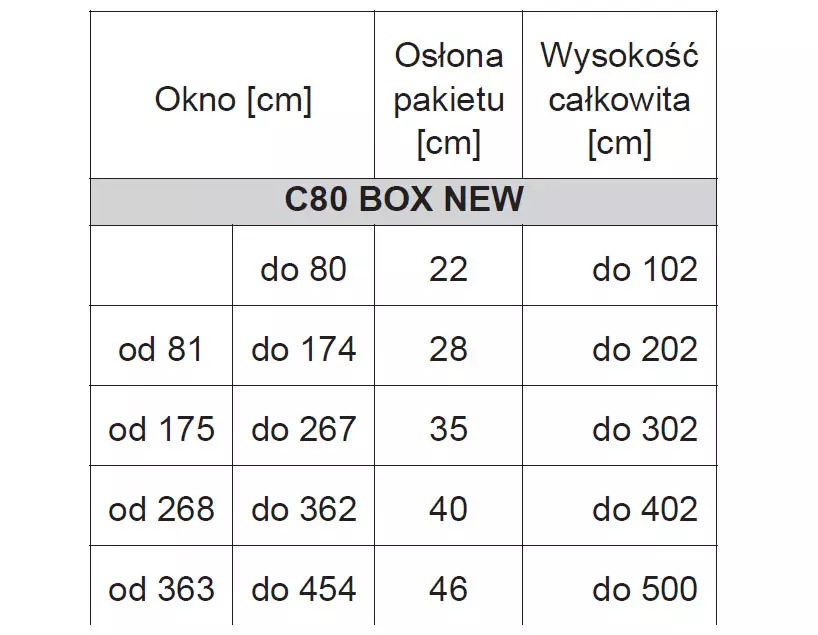

Wysokość żaluzji C80 BOX NEW

Na wysokość całkowitą żaluzji podtynkowej C80 Box składa się wysokość okna oraz wysokość kasety (osłony pakietu). Jak ją wyliczyć sprawdź w tabeli obok.

K=osłona pakietu
H=okno
Wysokość całkowita = H + K
Do wymiaru prowadnicy H (okno), należy doliczyć wymiar kasety K (osłona pakietu).
