Pomiar żaluzji fasadowych C80 Cube

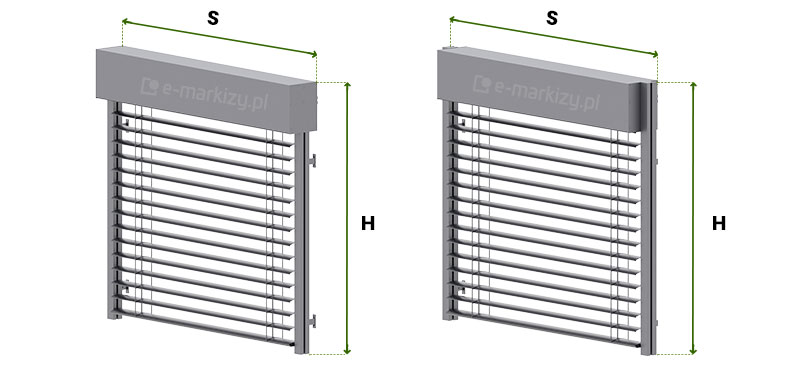

Pomiar żaluzji fasadowych C80 Cube ukazany na dwóch przykładach: po lewej dla żaluzji z prowadnicami wewnątrz kasety, po prawej z dla żaluzji z prowadnicami poza kasetą. Pomiar szerokości oznaczono w obu przypadkach od skrajów prowadnic strzałką dwukierunkową z symbolem S. Pomiar wysokości w obu przypadkach wyznaczono od górnej krawędzi kasety do dolnego krańca prowadnicy dwukierunkową strzałką z symbolem H.

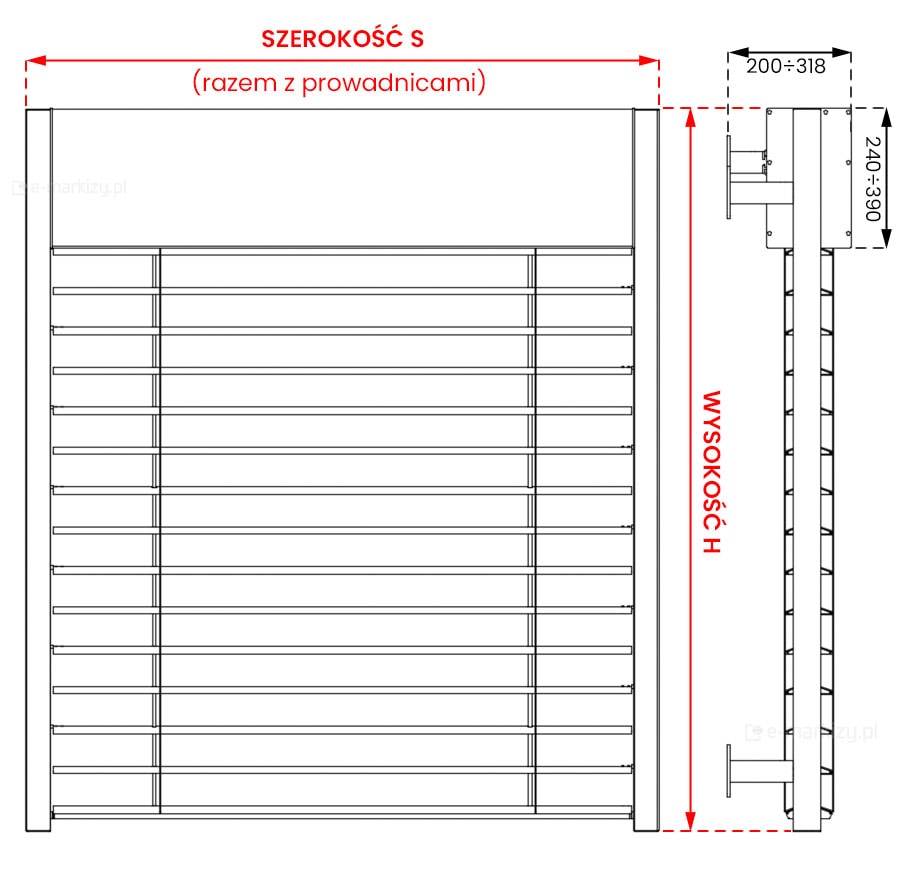

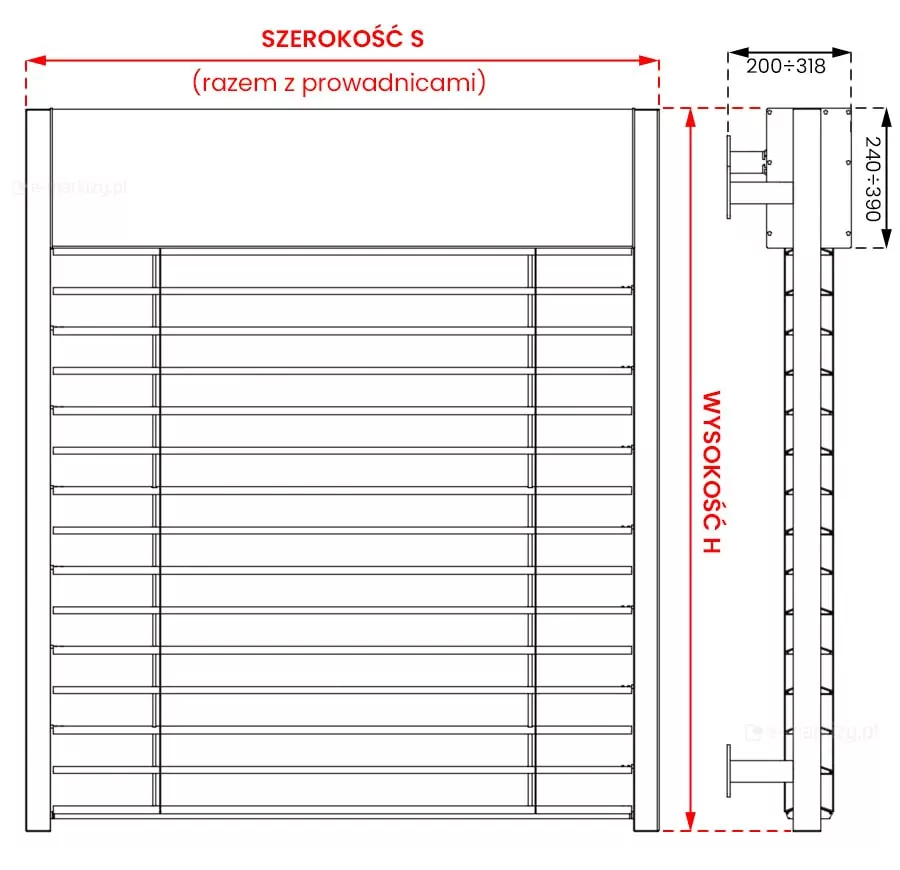

Pomiar żaluzji fasadowych C80 Cube

Pomiar na przykładzie żaluzji z różnym typem montażu prowadnic (wewnątrz kasety i na zewnątrz kasety)

S – szerokość całkowita żaluzji
H- Wysokość całkowita

Zobacz szczegółowe dane techniczne Zobacz informacje o prowadnicach

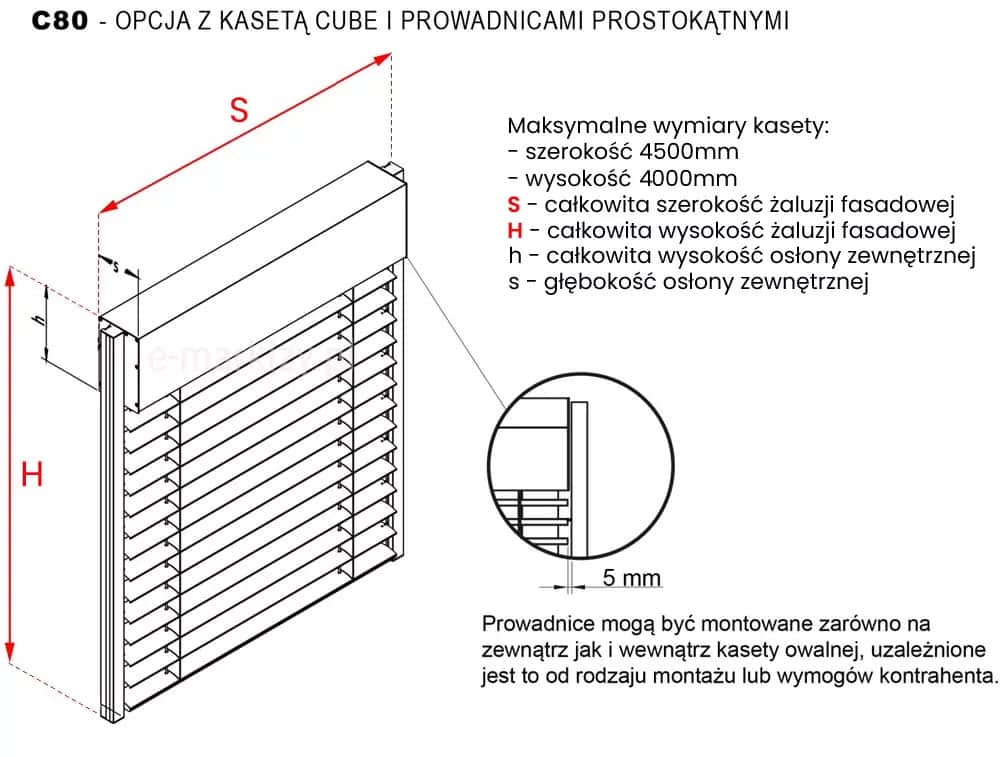

Maksymalne wymiary:

Szerokość (S) do 5000mm
Wysokość (H) do 4000mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej
Prowadnice mogą być montowane zarówno na zewnątrz jak i wewnątrz kasety.

Grafika instruktażowa przedstawiająca system żaluzji fasadowych C80 w trzech różnych ujęciach: technicznym rzucie bocznym, rysunku aksonometrycznym oraz wizualizacji 3D. Po lewej stronie znajduje się uproszczony schemat boczny ukazujący prostokątną kasetę osłonową, z której dołem wyprowadzone są pionowe prowadnice oraz lamelki; strzałka wskazuje na detal połączenia płaszcza żaluzji z mechanizmem jezdnym. Środkowy rysunek to izometryczny widok górnej części systemu, prezentujący zamkniętą kasetę o gładkich ściankach zamontowaną do elewacji za pomocą wspornika dystansowego. Prawa część grafiki to realistyczna wizualizacja 3D kompletnej żaluzji w kolorze antracytowym, z lekko uchylonymi lamelami typu C, osadzonej w kasecie zintegrowanej z prowadnicami bocznymi. Całość zestawienia pozwala na zrozumienie budowy zewnętrznej systemu osłonowego oraz sposobu jego prezentacji od surowego projektu po gotowy produkt.

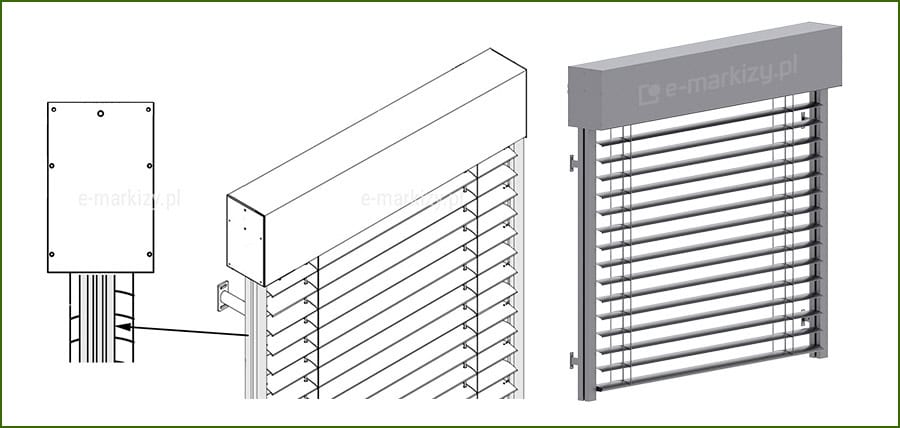

Prowadnice wewnątrz kasety

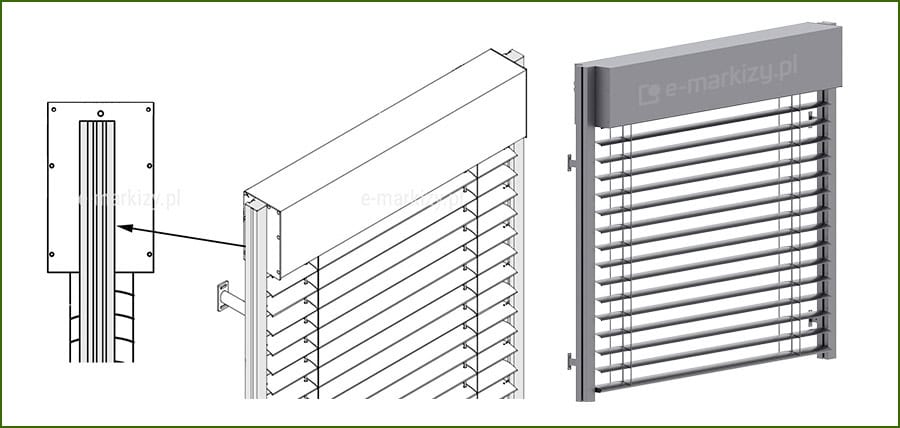

Prowadnice na zewnątrz kasety

Rysunek techniczny przedstawiający schematyczną budowę i wymiarowanie prowadnicy oraz zaślepki systemu Cube stosowanego w żaluzjach fasadowych. Lewa część grafiki ukazuje szczegółowy przekrój poprzeczny aluminiowej prowadnicy o zewnętrznych wymiarach 48.2 mm szerokości oraz 40.3 mm wysokości. Wewnętrzna struktura profilu zawiera komory usztywniające oraz specjalne gniazda z zamontowanymi czarnymi uszczelkami szczotkowymi, które są skierowane do wewnątrz kanału prowadzącego. Prawa część ilustracji przedstawia rysunki konstrukcyjne zaślepki prowadnicy Cube w kilku rzutach oraz w widoku aksonometrycznym. Zaślepka ma formę płaskiego elementu o wymiarach frontowych 48.3 mm na 40.4 mm z wypustką montażową o szerokości 19.6 mm i całkowitej głębokości elementu wynoszącej 20 mm. Na rzutach bocznych widoczny jest trzpień mocujący o grubości 3 mm, służący do stabilnego osadzenia elementu w profilu prowadnicy. Całość dokumentacji wykonana jest w formie czarnych linii konturowych na białym tle z czytelnymi liniami wymiarowymi i opisami tekstowymi w języku polskim.

– Prowadnica typu Cube
– Zaślepka prowadnicy Cube

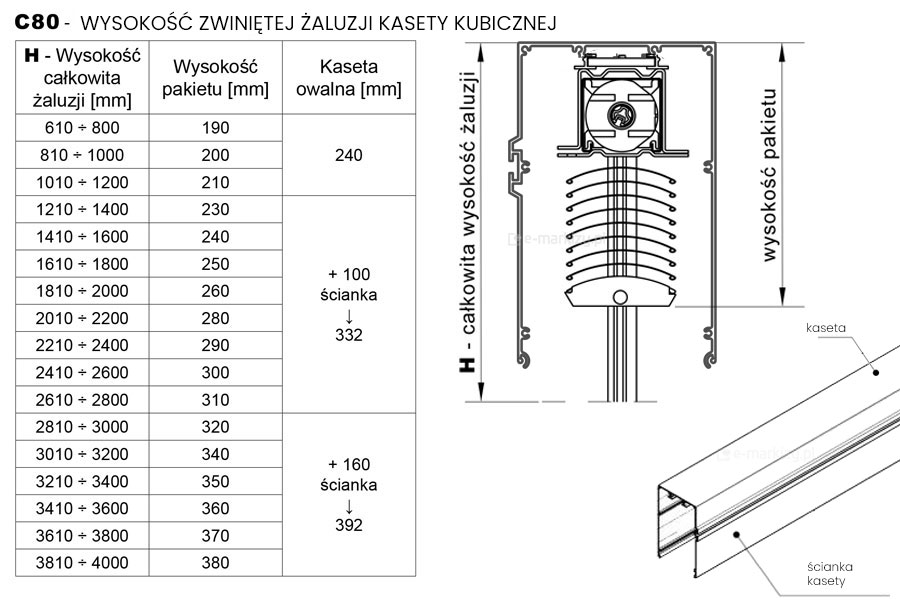

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość całkowita żaluzji (od 610 do 4000mm)
Wysokość kasety owalnej (od 240 do 392mm)
Wysokość pakietu (od 130 do 350mm)
