Pomiar żaluzji fasadowych C80 Oval

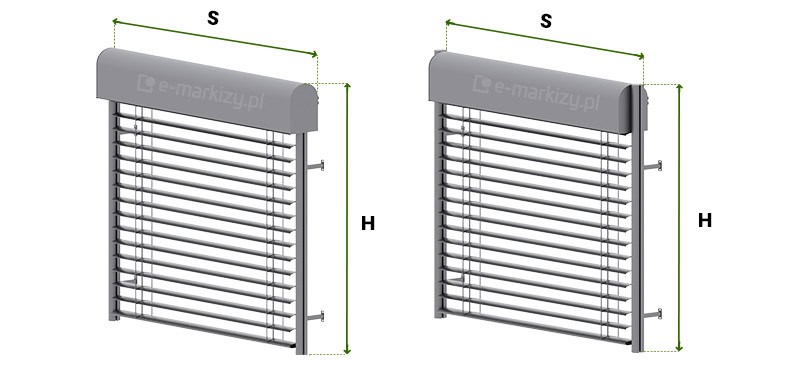

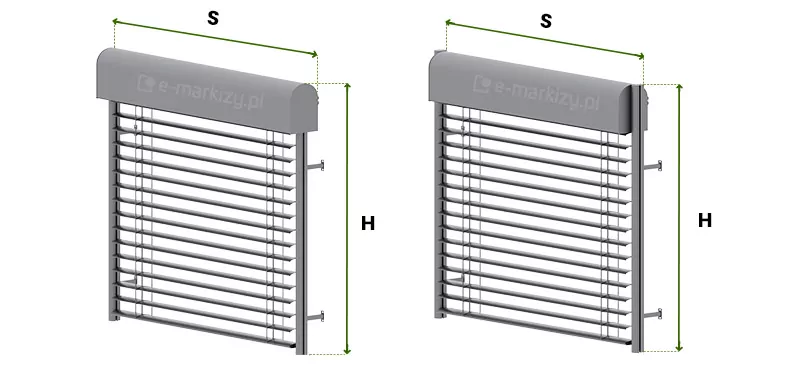

Pomiar żaluzji fasadowych C80 Oval ukazany na dwóch przykładach: po lewej dla żaluzji z prowadnicami wewnątrz kasety, po prawej z dla żaluzji z prowadnicami poza kasetą. Pomiar szerokości oznaczono w obu przypadkach od skrajów prowadnic strzałką dwukierunkową z symbolem S. Pomiar wysokości w obu przypadkach wyznaczono od górnej krawędzi kasety do dolnego krańca prowadnicy dwukierunkową strzałką z symbolem H.

Pomiar żaluzji fasadowych C80 Oval

Pomiar na przykładzie żaluzji z różnym typem montażu prowadnic (wewnątrz kasety i na zewnątrz kasety)

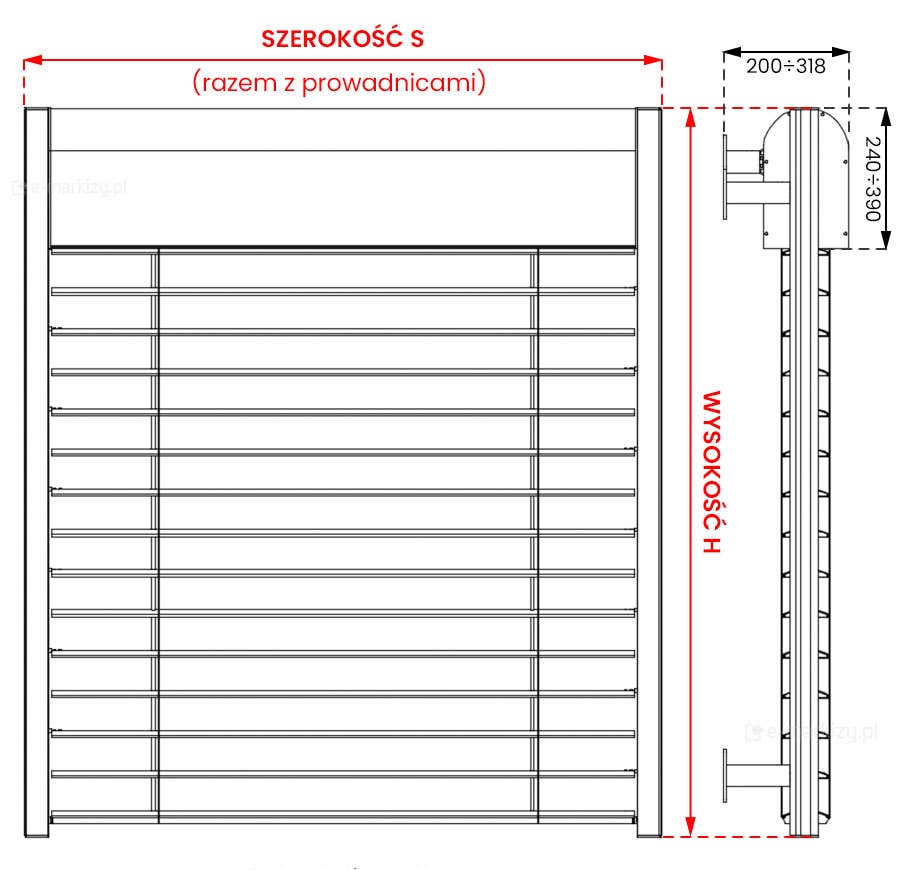

S – szerokość całkowita żaluzji
H- Wysokość całkowita

Zobacz szczegółowe dane techniczne Zobacz informacje o prowadnicach

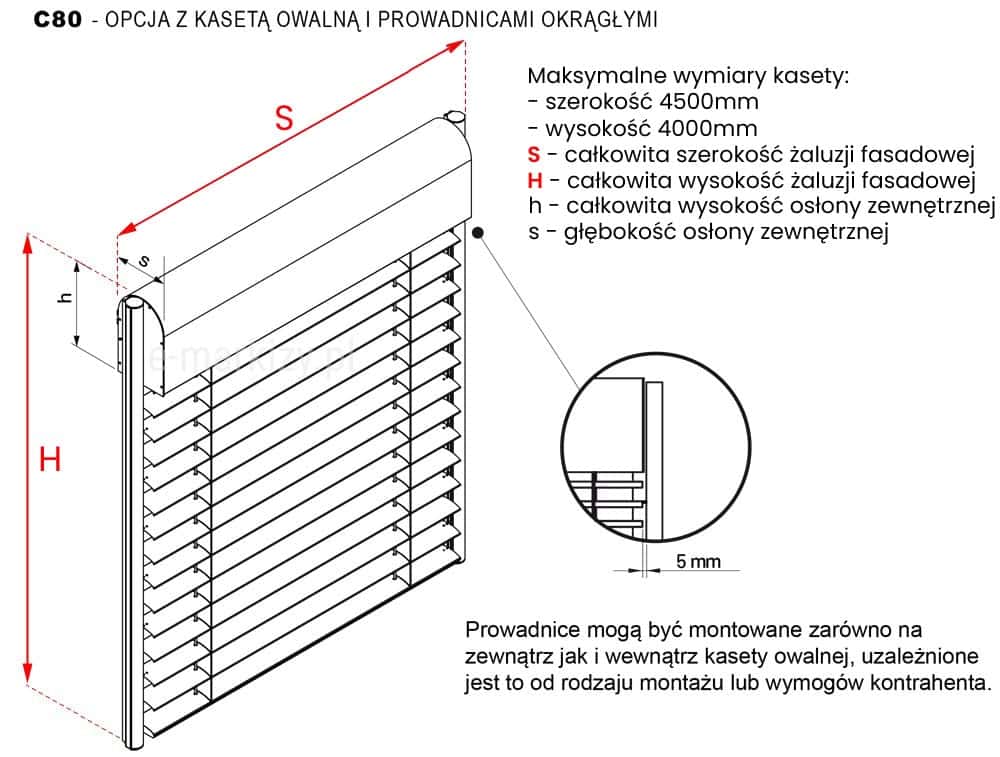

Maksymalne wymiary kasety:

Szerokość (S) do 5000mm
Wysokość (H) do 4000mm
h – wysokość osłony zewnętrznej
s – głębokość osłony zewnętrznej
Prowadnice mogą być montowane zarówno na zewnątrz jak i wewnątrz kasety.

Grafika instruktażowa przedstawiająca system żaluzji fasadowych C80 w wariancie OVAL, zaprezentowana w trzech różnych formach wizualizacji. Po lewej stronie znajduje się techniczny rzut boczny profilu boczka kasety o charakterystycznym, półkolistym zakończeniu górnym, z którego dołem wyprowadzone są pionowe prowadnice wraz z widocznym systemem drabinek. Środkowy rysunek aksonometryczny ukazuje górną część żaluzji w formie liniowej, podkreślając obły kształt osłony górnej oraz sposób montażu bocznego do elewacji za pomocą wspornika dystansowego. Prawa część grafiki to realistyczny model 3D kompletnej żaluzji w kolorze antracytowym, gdzie zaokrąglona kaseta osłonowa współgra z dopasowanymi stylistycznie, obłymi prowadnicami bocznymi. Płaszcz żaluzji na wizualizacji składa się z poziomych lamelek typu C, które są lekko uchylone, ukazując strukturę tekstylnych połączeń. Całość zestawienia służy jako dokumentacja projektowa i wizualna, prezentująca estetykę zaokrąglonego systemu wykończeniowego przeznaczonego do nowoczesnej architektury.

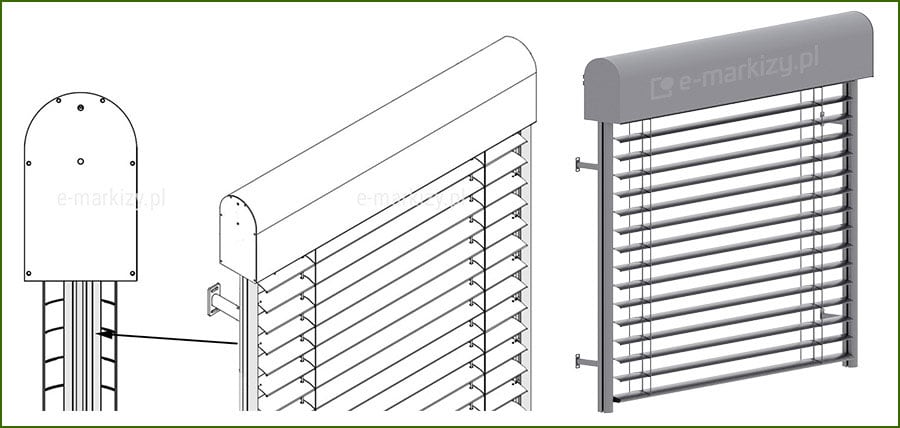

Prowadnice wewnątrz kasety

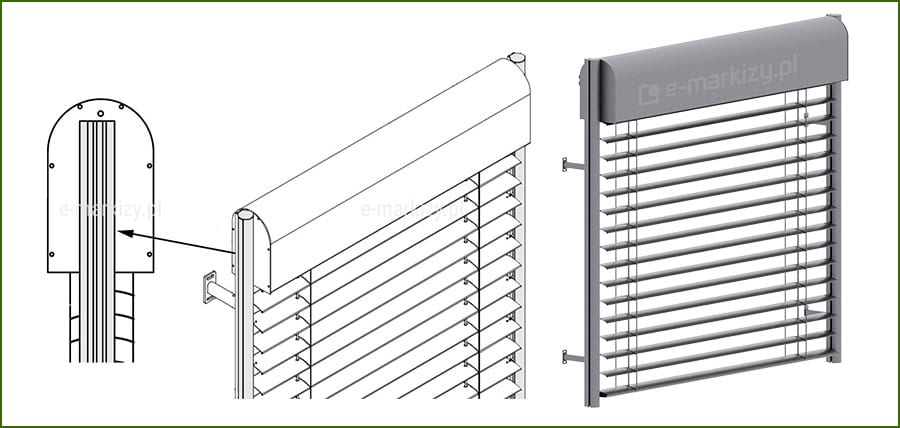

Prowadnice na zewnątrz kasety

Rysunek techniczny z wymiarowaniem prezentujący przekrój poprzeczny prowadnicy okrągłej podwójnej oraz detale konstrukcyjne dedykowanej zaślepki dla systemu żaluzji Oval. Po lewej stronie znajduje się schemat aluminiowej prowadnicy o szerokości 48 mm i wysokości 40,3 mm, charakteryzującej się łukowatym wykończeniem zewnętrznym o promieniu R=20,5 mm. Wewnątrz profilu widoczne są cztery gniazda z uszczelkami szczotkowymi oraz centralny mostek usztywniający. Prawa strona grafiki przedstawia zaślepkę prowadnicy okrągłej w rzutach: od przodu, z boku, z góry oraz w widoku izometrycznym. Zaślepka posiada otwór na wkręt dociskowy o średnicy dopasowanej do montażu w dolnej części szyny. Wymiary montażowe elementu to 46 mm wysokości całkowitej oraz podstawa o szerokości 18,6 mm. Całość dokumentacji jest czarno-biała, z wyraźnymi liniami pomocniczymi i opisami technicznymi w języku polskim, precyzującymi parametry fizyczne komponentów.

– Prowadnica typu Oval
– Zaślepka prowadnicy Oval

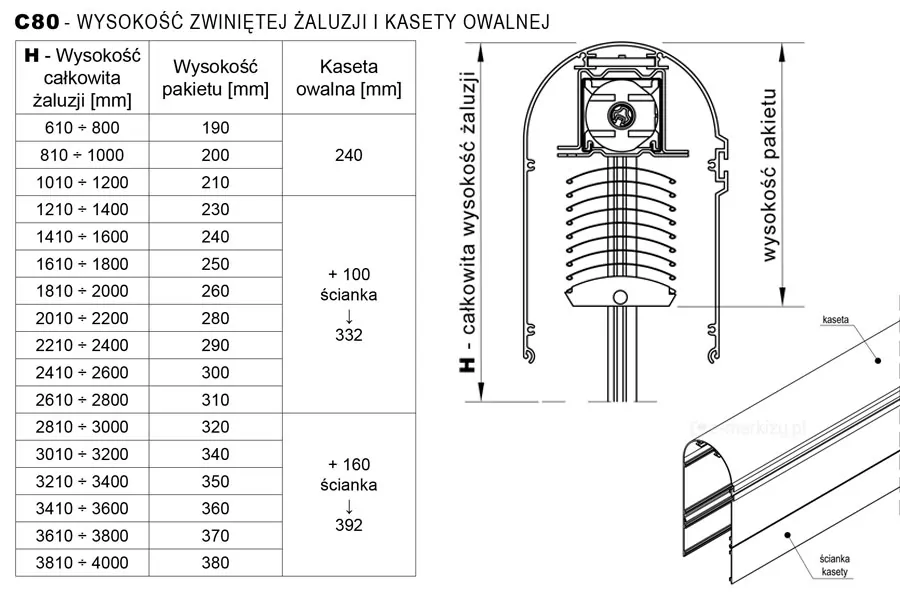

Grafika techniczna przedstawia parametry wymiarowe żaluzji fasadowej C80 z kasetą owalną, skupiając się na wysokości pakietu zwiniętych lameli oraz wymiarach osłony. Po lewej stronie znajduje się szczegółowa tabela zawierająca trzy kolumny: wysokość całkowitą żaluzji (H) w zakresie od 610 do 4000 milimetrów, odpowiadającą jej wysokość pakietu (od 190 do 380 milimetrów) oraz przypisany wymiar kasety owalnej. Centralną część zajmuje rysunek techniczny w przekroju poprzecznym, obrazujący umieszczenie zwiniętych lameli typu C wewnątrz zaokrąglonej kasety owalnej. Na schemacie zaznaczono strzałkami wysokość pakietu oraz całkowitą wysokość żaluzji, a także detale konstrukcyjne, takie jak mechanizm napędowy w rynnie górnej. W prawym dolnym rogu umieszczono rzut izometryczny fragmentu obudowy z opisem elementów: kaseta oraz ścianka kasety, co pozwala na wizualizację dwuczęściowej budowy osłony. Całość pełni funkcję instruktażową, pomagając w doborze odpowiedniego rozmiaru maskownicy w zależności od wysokości otworu okiennego i grubości pakietu po podniesieniu żaluzji.

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość całkowita żaluzji (od 610 do 4000mm)
Wysokość kasety owalnej (od 240 do 392mm)
Wysokość pakietu (od 130 do 350mm)
