Pomiar żaluzji fasadowych z90 box – wymiary kasety box

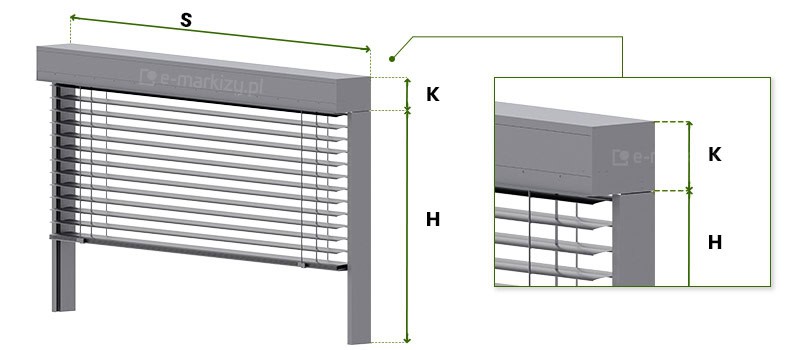

Określając wymiary żaluzji fasadowych, podajemy całkowitą szerokość S oraz wysokość prowadnic H. Do wysokości należy doliczyć wymiary kasety.

Pamiętaj! Podana w konfiguratorze wysokość nie obejmuje kasety podtynkowej. Do podanej wysokości należy doliczyć wymiary kasety box, która zazwyczaj jest ukryta nad światłem okna i maskowana warstwą tynku.

Dokładne wymiary kasety zależą od wysokości prowadnic. Szczegółowe informacje na ten temat znajdziesz poniżej.

Pomiar żaluzji fasadowych z90 box

Do zamówienia podajemy:
S=szerokość całkowita żaluzji z prowadnicami
H=wysokość bez kasety (K*)
Maksymalne wymiary:
S – Szerokość żaluzji do 500cm
H – Wysokość prowadnic do 454cm
K – wysokość kasety jest zależna od zamawianej wysokości prowadnic – wg tabeli na dole strony
Maksymalna wysokość całkowita (H + K) do 500cm

Zobacz szczegółowe dane techniczne Wyceń żaluzję Z90 Box

Pomiar żaluzji fasadowych Z90 Box – Box 1

żaluzja podtynkowa dla stolarki okiennej wysuniętej przed fasadę budynku
S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

Pomiar żaluzji fasadowych Z90 Box – Box 2

żaluzja podtynkowa dla stolarki okiennej licującej z fasadą budynku
S – szerokość całkowita żaluzji z prowadnicami
H – wysokość bez kasety (K)
K – wysokość kasety

Z90 Box 1 – pomiar

Z90 Box 2 – pomiar

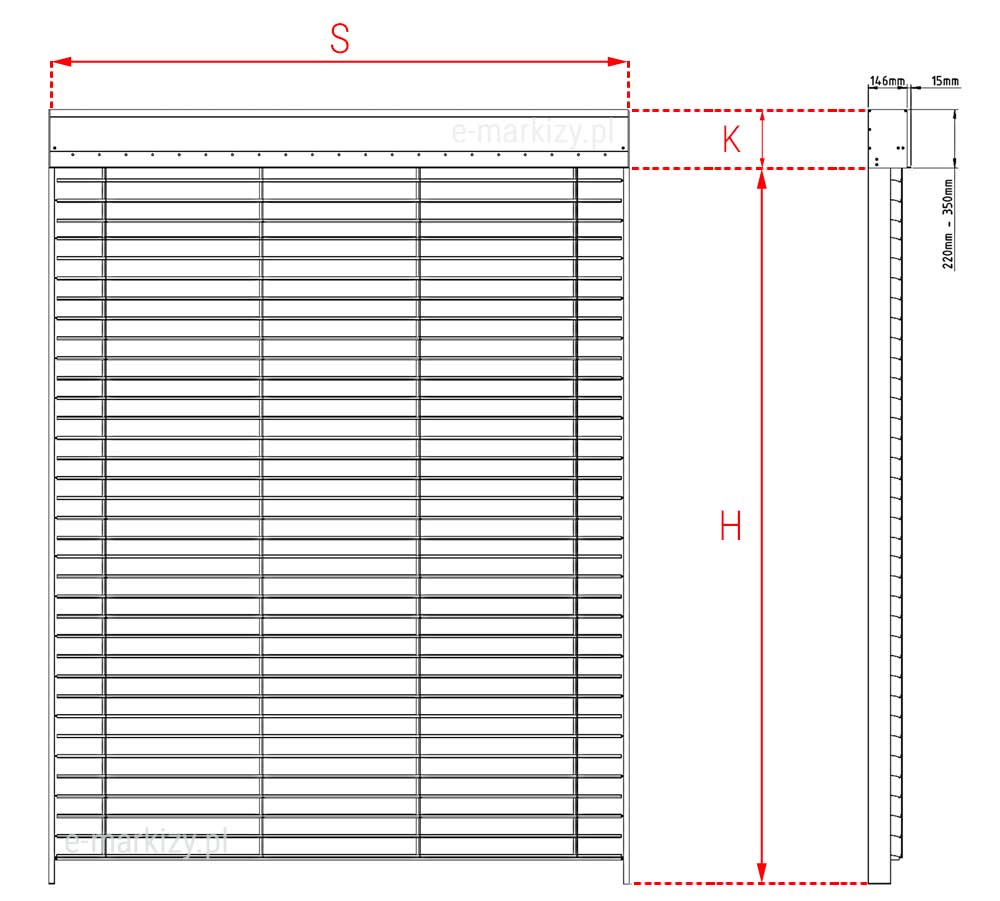

Żaluzja Z90 Box 1 – szczegóły pomiaru

H – Wysokość prowadnic
K – wysokość kasety jest zależna wysokości okna – wg tabeli na dole strony
A – 15mm
B – 146mm

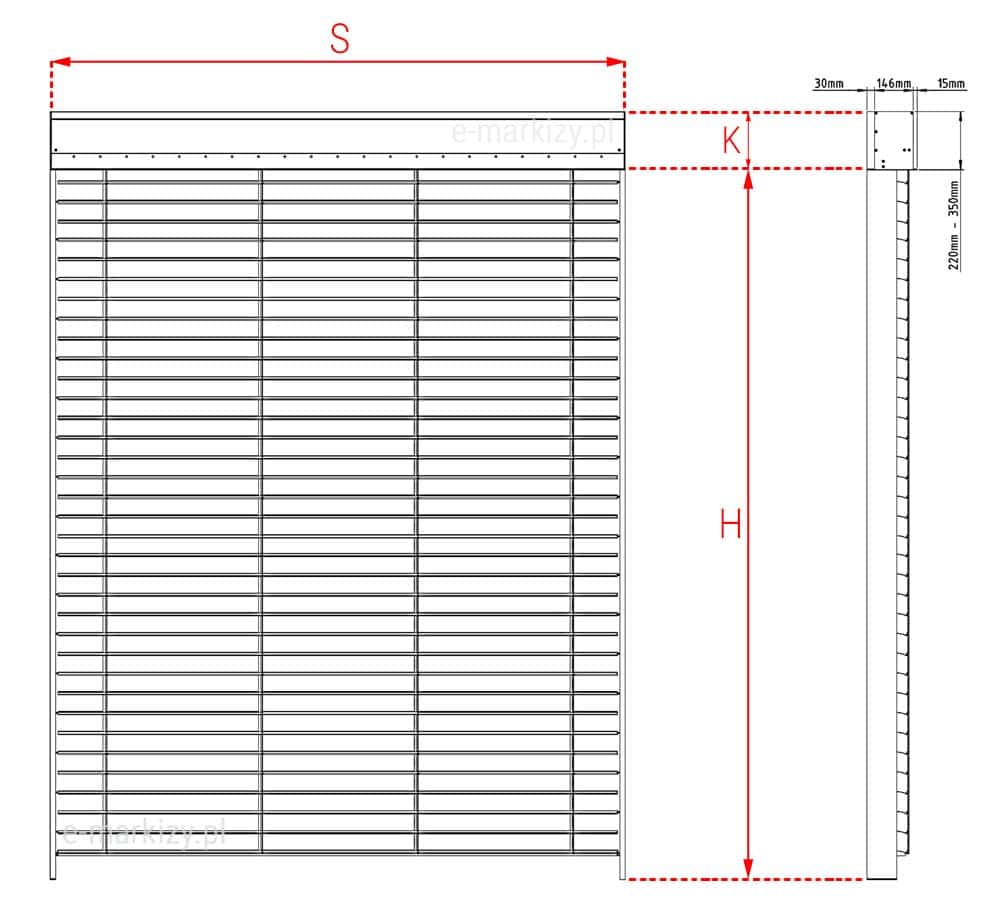

Żaluzja Z90 Box 2 – szczegóły pomiaru

H – wysokość bez kasety (K), Wysokość prowadnic
K – wysokość kasety jest zależna od wysokości okna- wg tabeli na dole strony
A – 15mm
B – 146mm
C – 30mm

Box 1 – szczegóły pomiaru

Box 2 – szczegóły pomiaru

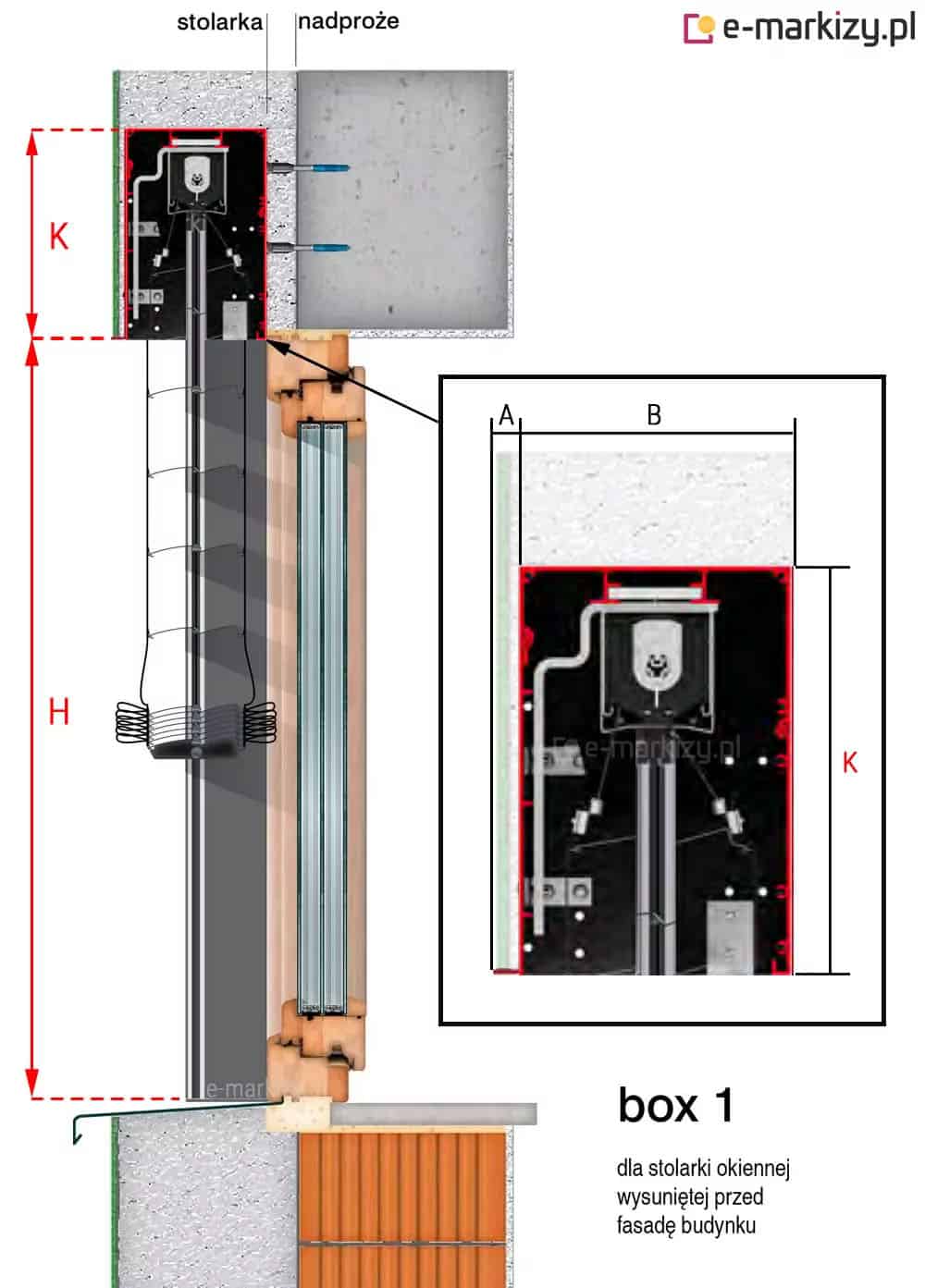

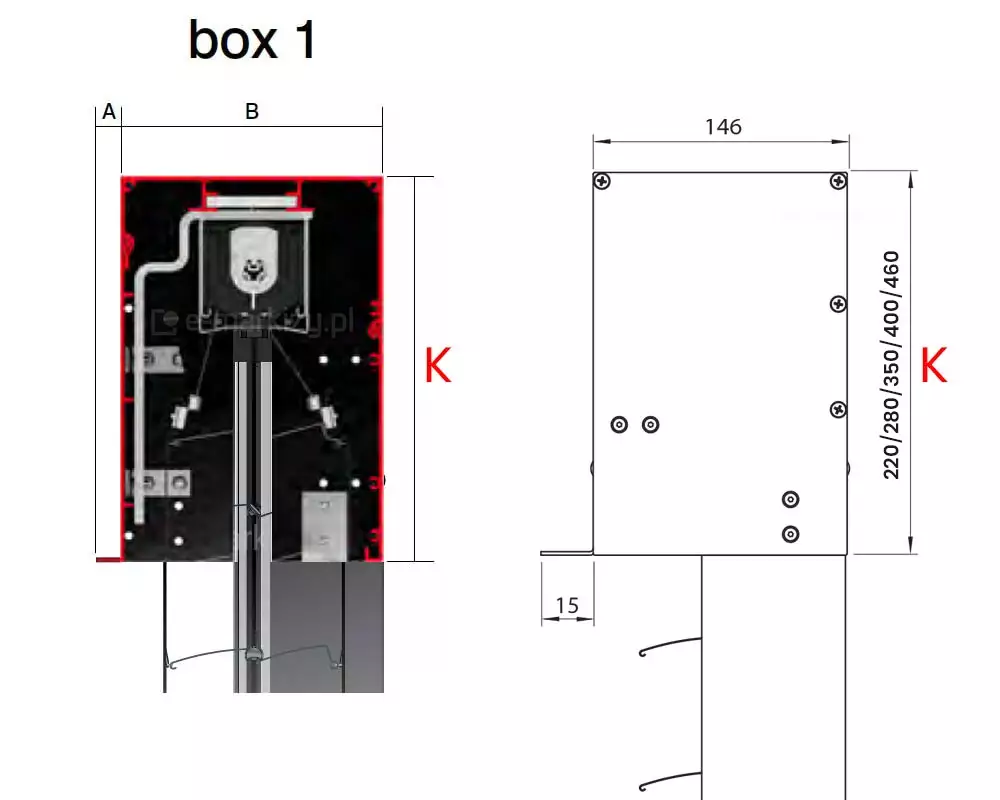

Grafika techniczna przedstawia szczegółowe parametry wymiarowe kasety żaluzje fasadowe Z90 Box w wariancie box 1, zaprezentowane na dwóch schematycznych przekrojach. Po lewej stronie znajduje się przekrój poprzeczny z czerwonym oznaczeniem konstrukcji aluminiowej, gdzie literą B oznaczono szerokość głównej komory kasety, a literą A przednią wypustkę montażową przeznaczoną na zaprawę tynkową. Prawy schemat zawiera rysunek konstrukcyjny z naniesionymi wymiarami w milimetrach, wskazujący szerokość skrzynki wynoszącą 146 mm oraz dolną półkę montażową o długości 15 mm. Pionowa oś oznaczona czerwoną literą K określa dostępne wysokości systemowe kaset, które wynoszą kolejno 220, 280, 350, 400 oraz 460 mm. Wewnątrz schematów widoczne są elementy mechanizmu sterującego, tekstylne drabinki oraz fragmenty lameli o profilu Z, co ilustruje sposób chowania się płaszcza żaluzji wewnątrz osłony bez dodatkowej warstwy docieplenia tylnego.

Przekrój kasety Box 1

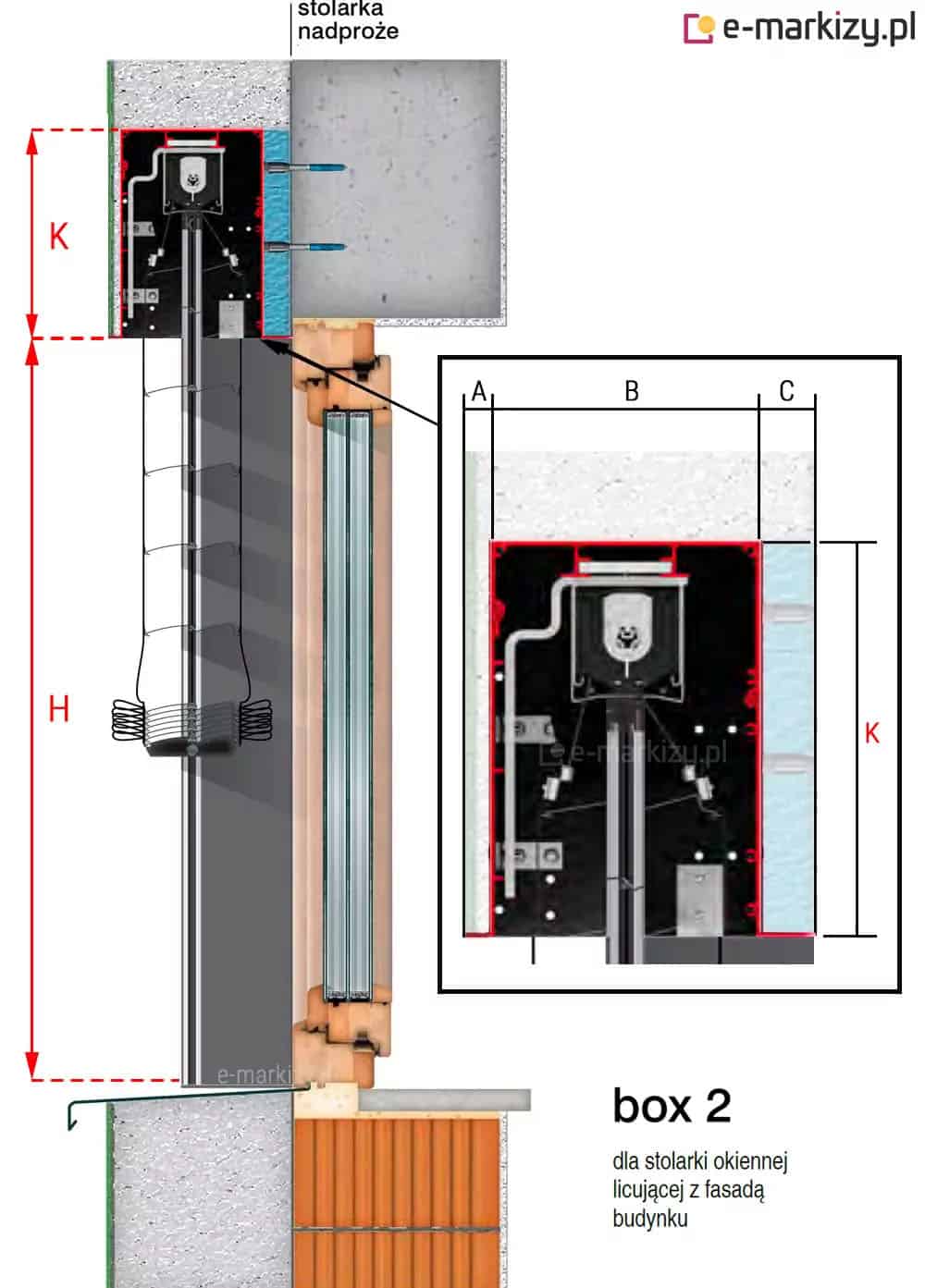

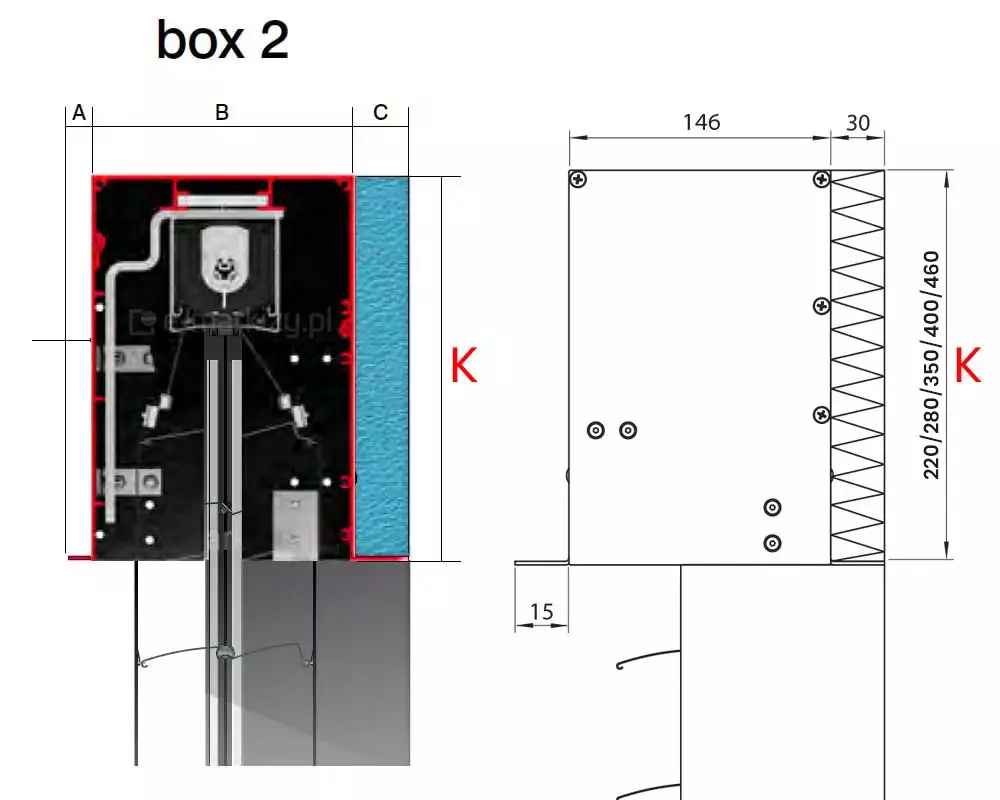

Grafika techniczna przedstawia szczegółowe wymiary kasety dla żaluzje fasadowe Z90 Box w wariancie box 2, ukazaną na dwóch schematach przekroju. Po lewej stronie znajduje się przekrój kolorystyczny, gdzie czerwona linia obrysowuje aluminiową konstrukcję skrzynki, a przylegająca do niej błękitna warstwa oznacza izolację termiczną o grubości 30 mm, oznaczoną literą C. Szerokość samej kasety zdefiniowana jest literą B, natomiast przedni wypust montażowy literą A. Całkowita wysokość kasety została oznaczona czerwoną literą K. Prawy schemat to rysunek konstrukcyjny z naniesionymi wartościami liczbowymi w milimetrach, gdzie szerokość głównej części boxu wynosi 146 mm, a dolna półka montażowa ma 15 mm długości. Pionowa oś K wskazuje dostępne wysokości systemowe kaset: 220, 280, 350, 400 oraz 460 mm. Poniżej kaset widoczne są fragmenty prowadnic oraz lamele o profilu Z, co obrazuje sposób chowania się pancerza wewnątrz osłony.

Przekrój kasety Box 2

1. Pomiar przy montażu żaluzji Box do ramy okna lub boku wnęki

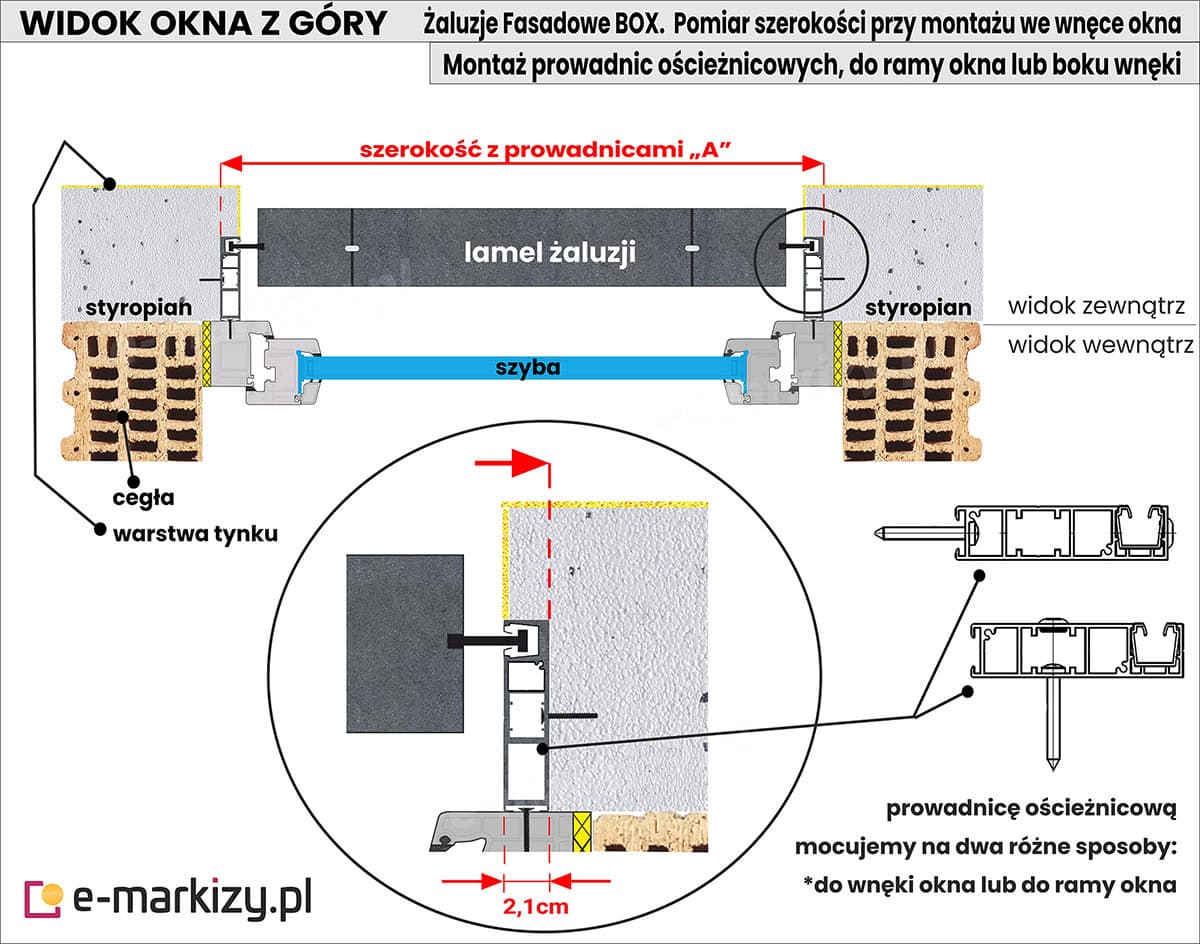

Montaż z zastosowaniem prowadnic ościeżnicowych. Front prowadnicy ościeżnicowej, możemy dodatkowo zabudować warstwą styropianu (jak na naszym przykładzie). Prowadnica może być mocowana do ramy okna (względnie do ściany) oraz do boku wnęki.

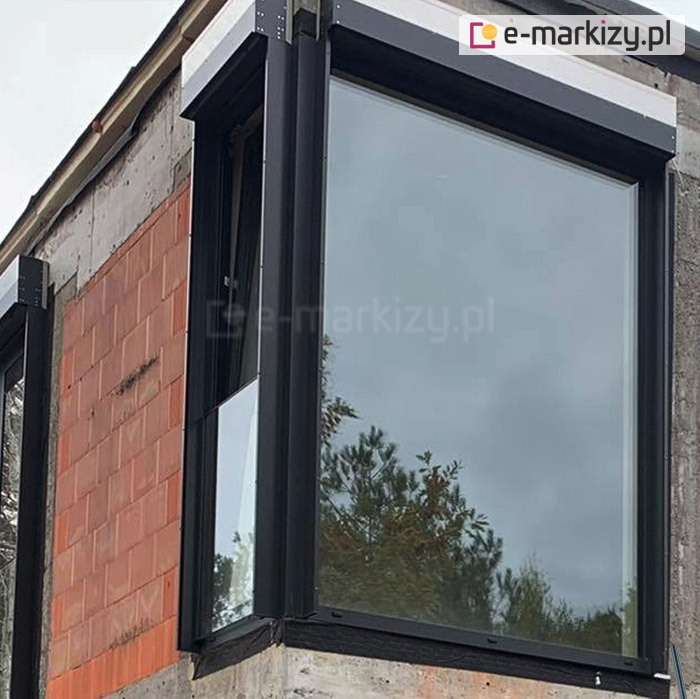

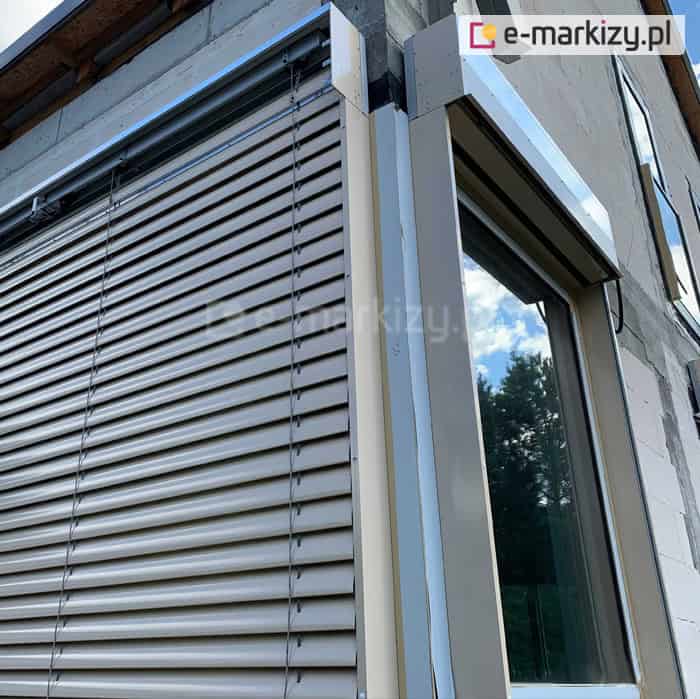

2. Pomiar przy montażu żaluzji Box na oknach narożnikowych

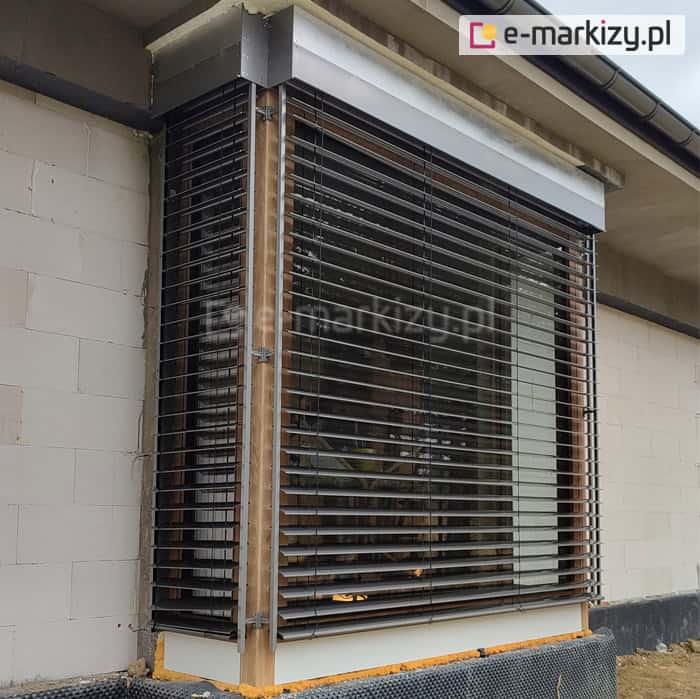

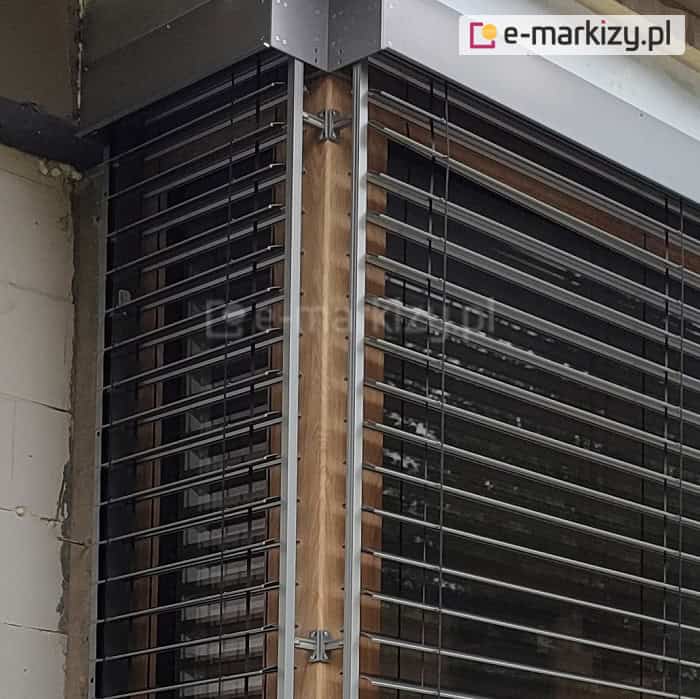

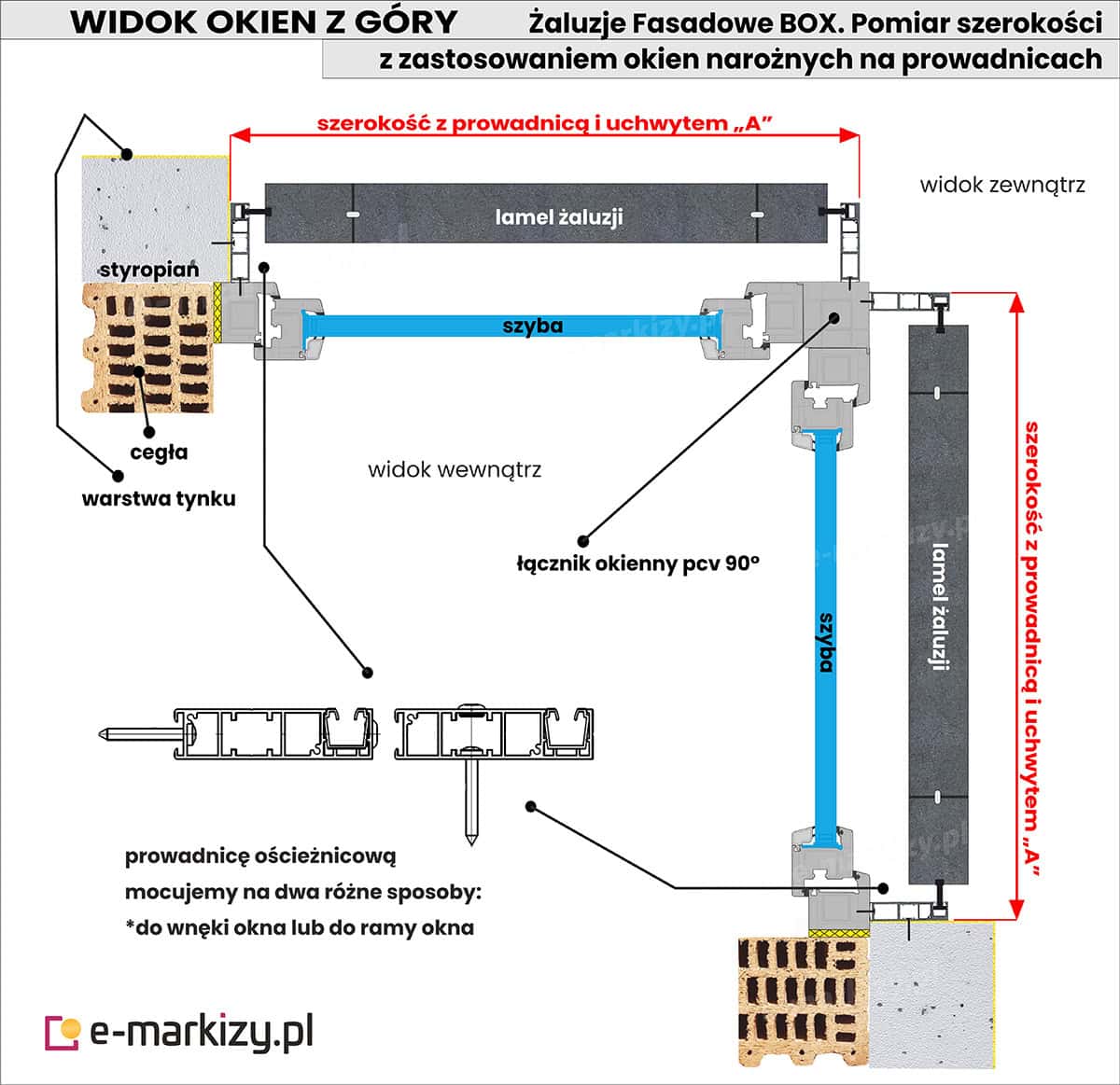

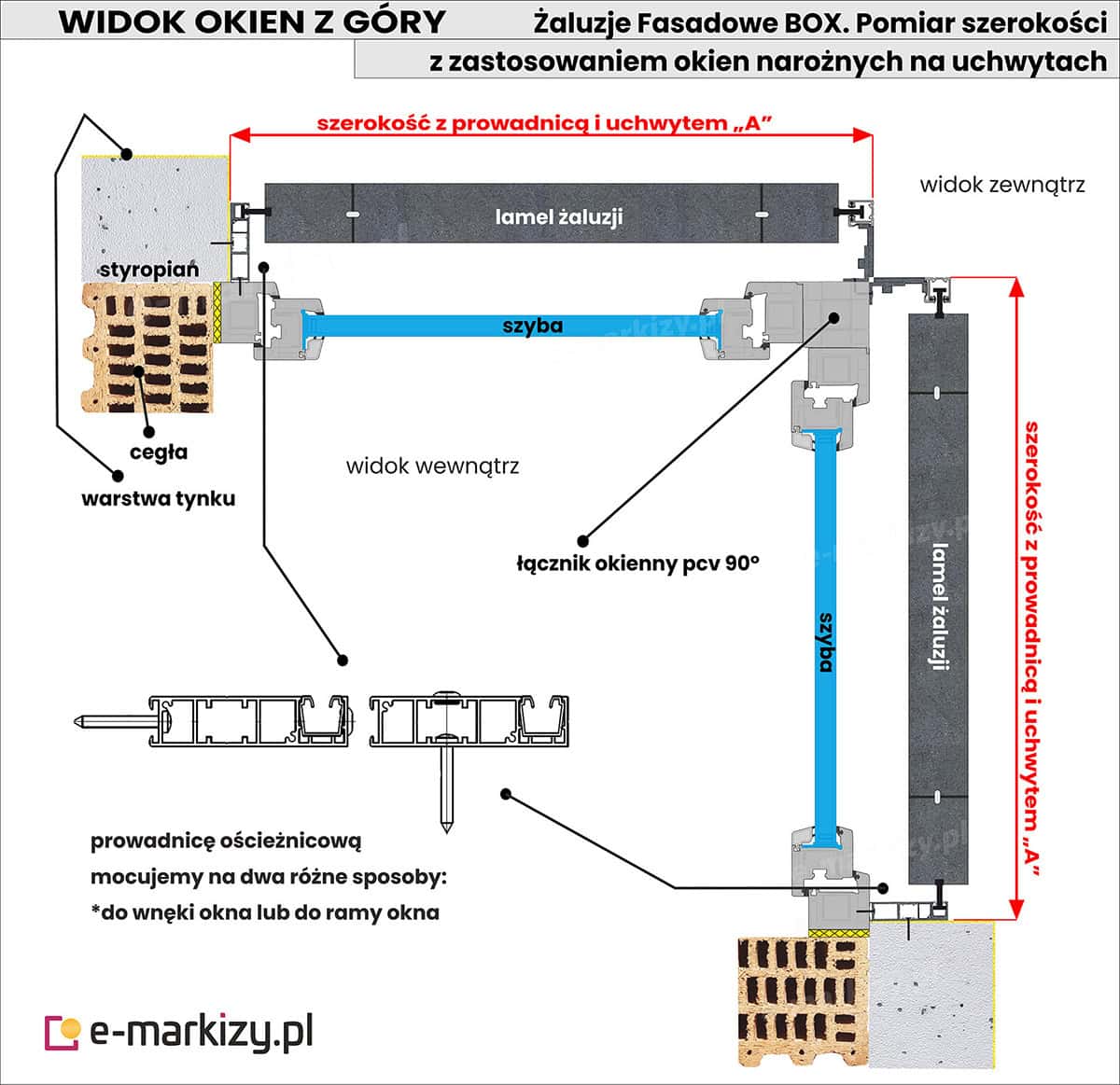

a) Prowadnice narożne montowane na uchwytach kątowych. Przykład pokazuje montaż w oknie narożnym z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych stronach okna) oraz na uchwytach kątowych, które są użyte w narożniku.

b) Prowadnice narożne montowane bezpośrednio do łącznika okiennego. Przykład pokazuje, montaż z użyciem wyłącznie prowadnic ościeżnicowych. Tego typu prowadnice zastosowane są po zewnętrznych częściach okna oraz w samym narożniku.

2a Kliknij na obrazek, aby powiększyć

2b Kliknij na obrazek, aby powiększyć

3. Pomiar przy montażu żaluzji Box w wersji modułowej

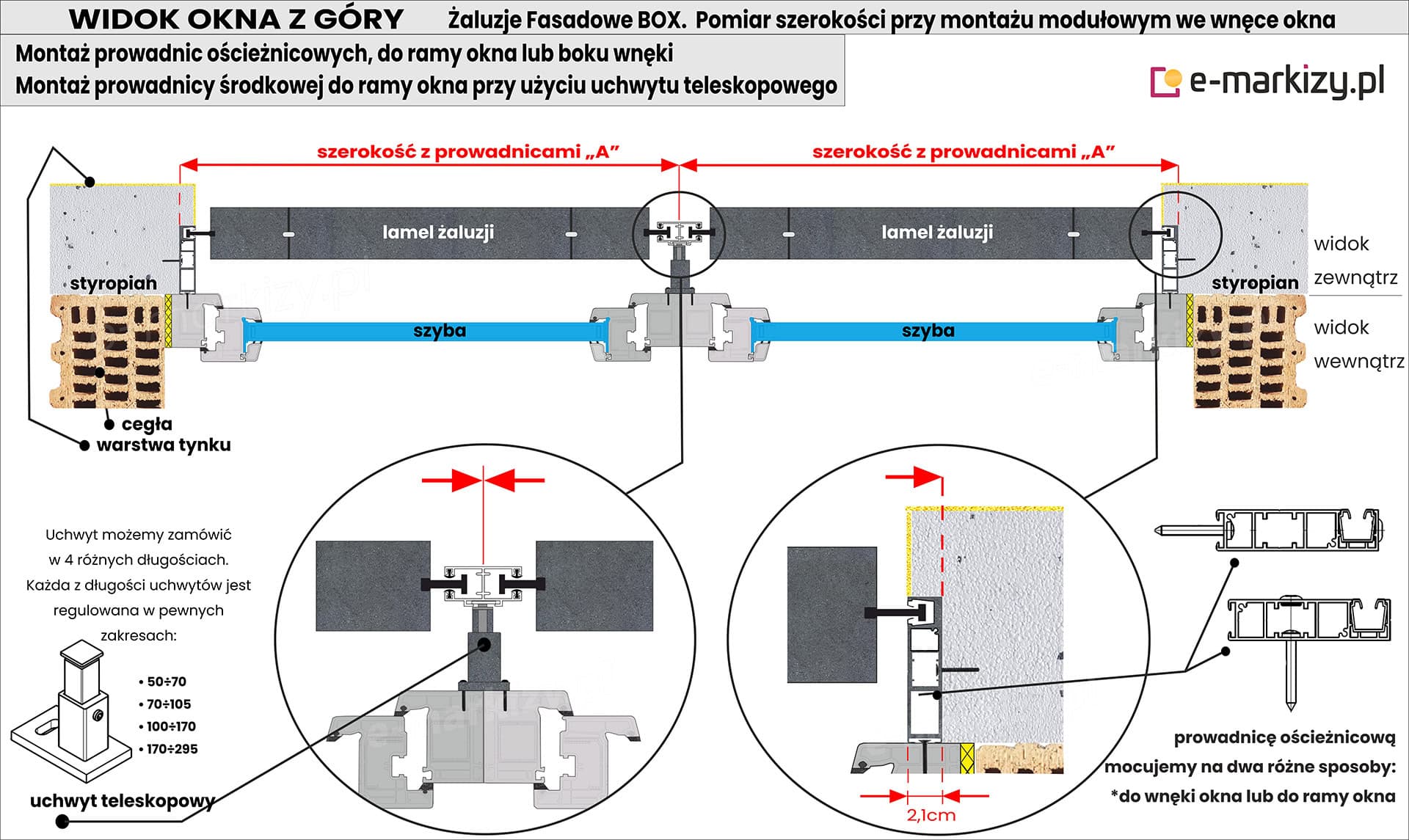

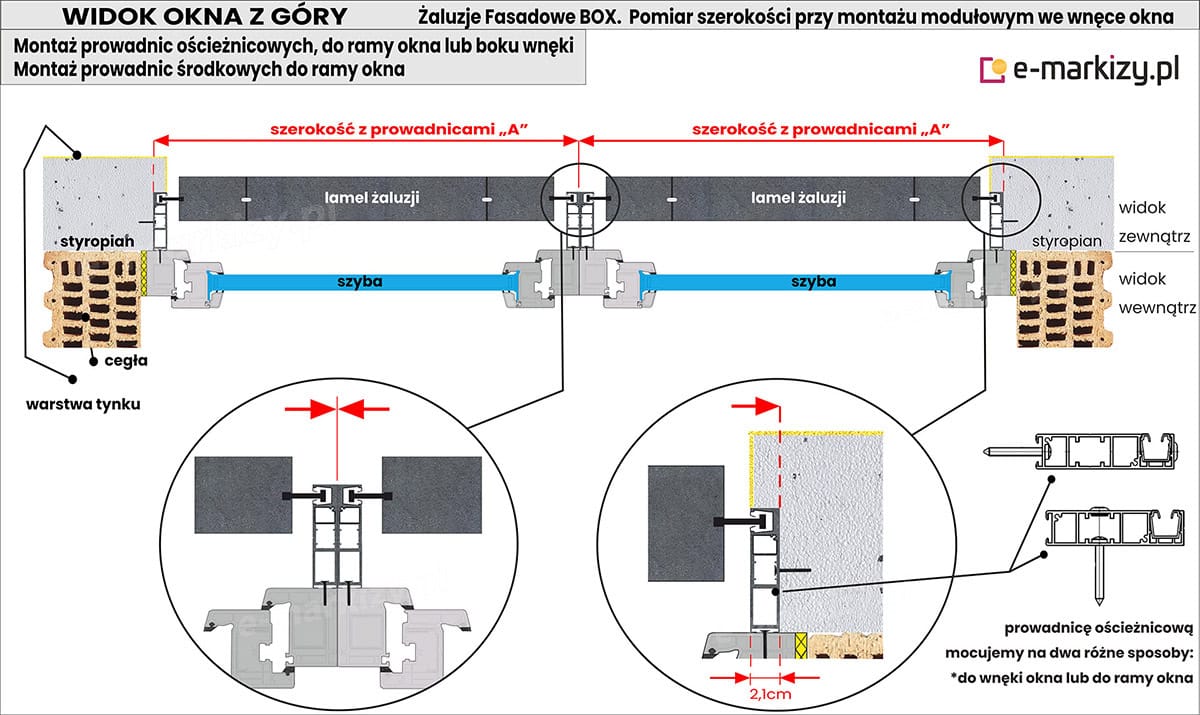

a) Prowadnice środkowe mocowane na uchwycie. Nasz przykład pokazuje montaż żaluzji fasadowych w wersji modułowej z zastosowaniem prowadnic ościeżnicowych (po zewnętrznych strona okna) oraz prowadnicy modułowej z uchwytem teleskopowym (po środku okna).

b) Prowadnice środkowe mocowane do ram okna. Przykład pokazuje zastosowanie wyłącznie prowadnic modułowych przy montażu modułowych. W środkowej części okna prowadnice skręcamy razem ze sobą. Prowadnice ościeżnicowe mogą być montowane do frontu (okna lub ściany) oraz do boku wnęki (po zewnętrznych stronach).

3a Kliknij na obrazek, aby powiększyć

3b Kliknij na obrazek, aby powiększyć

wysokość kasty Box uzależniona od wysokości okna (prowadnic)

Wysokość żaluzji Z90 BOX NEW

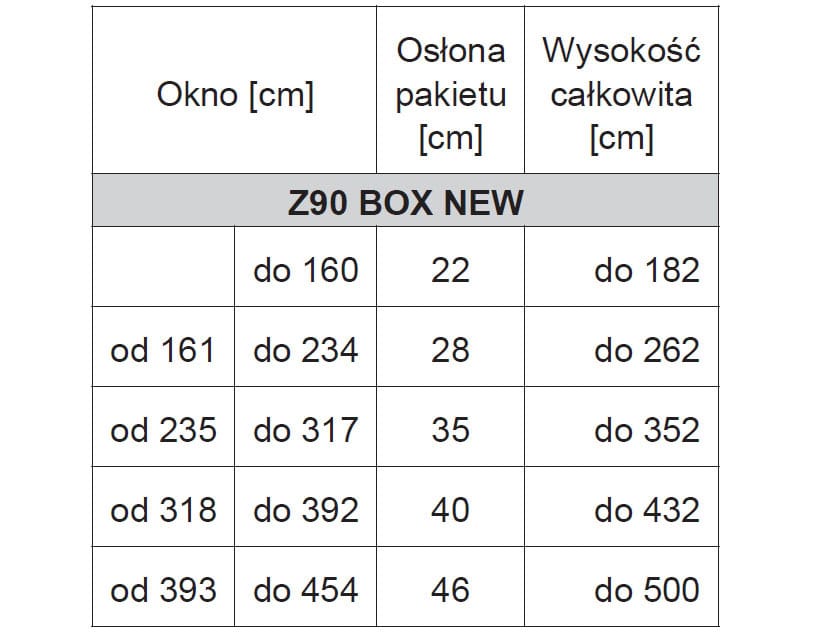

Na wysokość całkowitą żaluzji podtynkowej Z90 Box składają się wysokość okna oraz wysokość kasety (osłony pakietu). Jak ją wyliczyć sprawdź w tabeli obok.

K=osłona pakietu
H=okno

Wysokość całkowita = H + K
Do wymiaru prowadnicy H (okno), należy doliczyć wymiar kasety K (osłona pakietu).
