Wybierz miejsce montażu i sprawdź pomiar żaluzji plisowanych

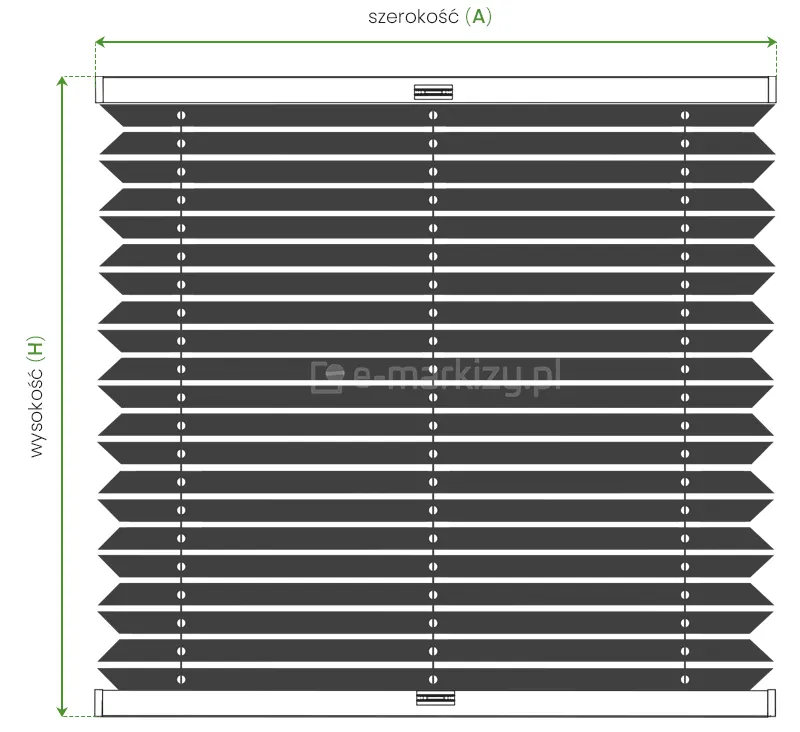

Grafika techniczna na białym tle przedstawia instruktażowy schemat pomiaru gotowego produktu, jakim są żaluzje plisowane, w celu ich poprawnego zamówienia i montażu. Na rysunku zaprezentowano w pełni rozwiniętą osłonę w kolorze czarnym, o charakterystycznej harmonijkowej strukturze materiału. Tkanina znajduje się pomiędzy dwoma poziomymi profilami aluminiowymi, na których środku widoczne są małe, prostokątne uchwyty sterujące. Kluczowe parametry pomiarowe zostały oznaczone za pomocą zielonych linii pomocniczych ze strzałkami oraz opisów tekstowych. Szerokość (A): Oznaczona poziomą, przerywaną linią u góry schematu. Strzałki wskazują, że wymiar ten należy mierzyć od zewnętrznej krawędzi lewego zakończenia profilu do zewnętrznej krawędzi prawego zakończenia. Jest to całkowita szerokość osłony okiennej. Wysokość (H): Oznaczona pionową, przerywaną linią po lewej stronie grafiki. Strzałki wskazują dystans od górnej krawędzi górnego profilu do dolnej krawędzi dolnego profilu przy całkowicie rozwiniętym materiale. Jest to całkowita wysokość, jaką zajmują żaluzje plisowane po zamontowaniu. Przez całą wysokość tkaniny przebiegają trzy pionowe linie reprezentujące sznurki prowadzące, przechodzące przez symetrycznie rozmieszczone otwory w plisach materiału. Konstrukcja osłony jest przedstawiona w widoku od frontu, co w sposób czytelny i profesjonalny definiuje standardy pomiarowania dla użytkownika.

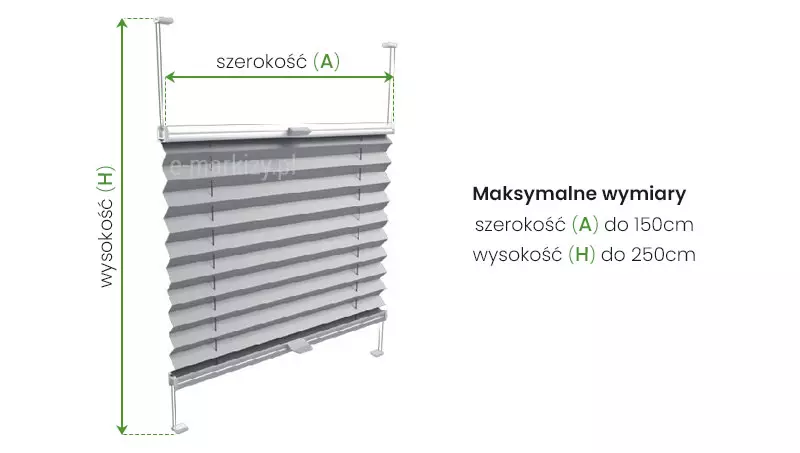

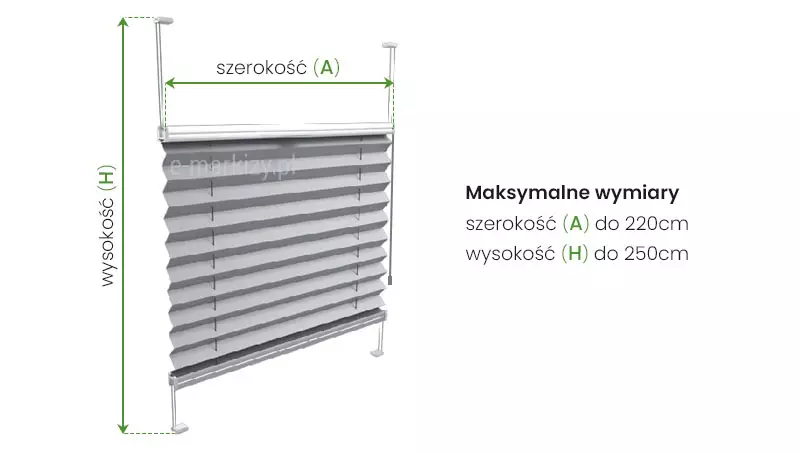

A – szerokość całkowita żaluzji
H – wysokość całkowita żaluzji

Należy podać zewnętrzne wymiary

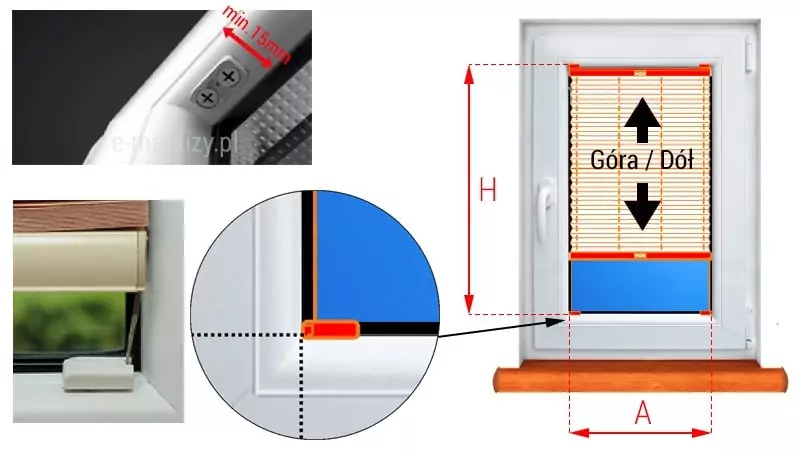

Pomiar żaluzji plisowanych mocowanych do listew przyszybowych ramy okna. Po lewej w górnym rogu zdjęcie mocowania przykręconego do listwy przyszybowej, na której naniesiono czerwoną strzałkę a nad nią napis "min. 15mm". Poniżej po lewej stronie zdjęcie plisy zamocowanej w uchwycie do listwy przyszybowej. Po prawej na przykładzie okna z rysunkiem żaluzji plisowanej pokazano w dolnej części pomiar szerokości plisy wyznaczony poprzez czerwone przerywane linie od krawędzi mocowania uchwytów dolnych, pomiędzy którymi zawarta została czerwona dwukierunkowa strzałka z umieszczonym nad nią symbolem A. Po lewej stronie okna od skraju mocowania górnego i dolnego poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono dwukierunkową czerwoną strzałkę, z symbolem H umieszczonym po jej prawej stronie. Do dolnego lewego mocowania pokazano po lewej stronie w okrągłej ramce zbliżenie ramy okna z naniesionym uchwytem w celu ukazania dokładnego miejsca pomiaru. Na plisie umieszczonej na oknie zamieszczono dwie czarne strzałki o skierowanych przeciwnie grotach, a pomiędzy nimi zamieszczono napis "Góra / Dół".

Montaż Plisy w Świetle Szyby

Do zamówienia podajemy szerokość zewnętrzną żaluzji (A) – jest to zazwyczaj szerokość światła szyby bez uszczelek. Wysokość całkowitą (H) żaluzji określamy analogicznie do szerokości. Aby poprawnie zamocować uchwyty plisy, wymagana jest minimalna głębokość listwy przyszybowej ok. 15mm

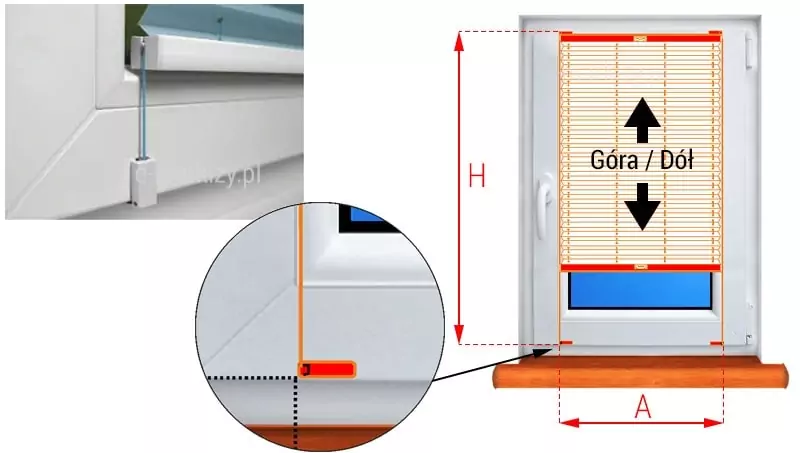

Pomiar żaluzji plisowanych mocowanych do skrzydła okna inwazyjnie. Po lewej w górnym rogu zdjęcie dolnego uchwytu żaluzji. Po prawej na przykładzie okna z rysunkiem żaluzji plisowanej pokazano w dolnej części pomiar szerokości plisy wyznaczony poprzez czerwone przerywane linie od krawędzi mocowania uchwytów dolnych, pomiędzy którymi zawarta została czerwona dwukierunkowa strzałka z umieszczonym nad nią symbolem A. Po lewej stronie okna od skraju mocowania górnego i dolnego poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono dwukierunkową czerwoną strzałkę, z symbolem H umieszczonym po jej prawej stronie. Do dolnego lewego mocowania pokazano po lewej stronie w okrągłej ramce zbliżenie ramy okna z naniesionym uchwytem w celu ukazania dokładnego miejsca pomiaru. Na plisie umieszczonej na oknie zamieszczono dwie czarne strzałki o skierowanych przeciwnie grotach, a pomiędzy nimi zamieszczono napis "Góra / Dół".

Montaż Plisy na Ramie Okna

Do zamówienia podajemy szerokość zewnętrzną żaluzji (A). Przy montażu na ramę okna jest to w praktyce wymiar szyby z listwami przyszybowymi. Wysokość (H) żaluzji całkowitą, uzyskujemy zazwyczaj przez pomiar wysokości całego skrzydła okna. Plisa jest mocowana do dolnej krawędzi skrzydła (z góry i z dołu) za pomocą niewielkich wkrętów.

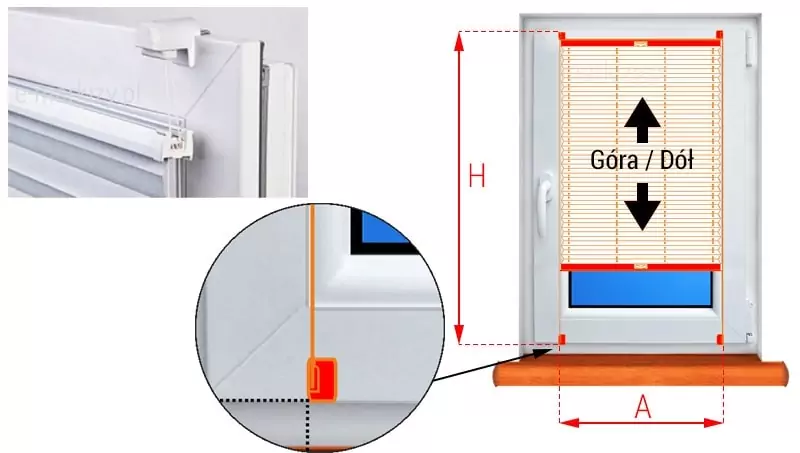

Pomiar żaluzji plisowanych mocowanych bezinwazyjnie, zaczepianych o skrzydło okna. Po lewej w górnym rogu zdjęcie górnego bezinwazyjnego uchwytu żaluzji. Po prawej na przykładzie okna z rysunkiem żaluzji plisowanej pokazano w dolnej części pomiar szerokości plisy wyznaczony poprzez czerwone przerywane linie od krawędzi mocowania uchwytów dolnych, pomiędzy którymi zawarta została czerwona dwukierunkowa strzałka z umieszczonym nad nią symbolem A. Po lewej stronie okna od skraju mocowania górnego i dolnego poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono dwukierunkową czerwoną strzałkę, z symbolem H umieszczonym po jej prawej stronie. Od dolnego lewego mocowania pokazano po lewej stronie w okrągłej ramce zbliżenie ramy okna z naniesionym uchwytem w celu ukazania dokładnego miejsca pomiaru. Na plisie umieszczonej na oknie zamieszczono dwie czarne strzałki o skierowanych przeciwnie grotach, a pomiędzy nimi zamieszczono napis "Góra / Dół".

Montaż Plisy na Ramie Okna (bezinwazyjny)

Do zamówienia podajemy szerokość zewnętrzną żaluzji (A). Przy montażu na ramę okna jest to w praktyce wymiar szyby z listwami przyszybowymi. Wysokość (H) żaluzji całkowitą, uzyskujemy zazwyczaj przez pomiar wysokości całego skrzydła okna. Plisa jest mocowana do dolnej kr

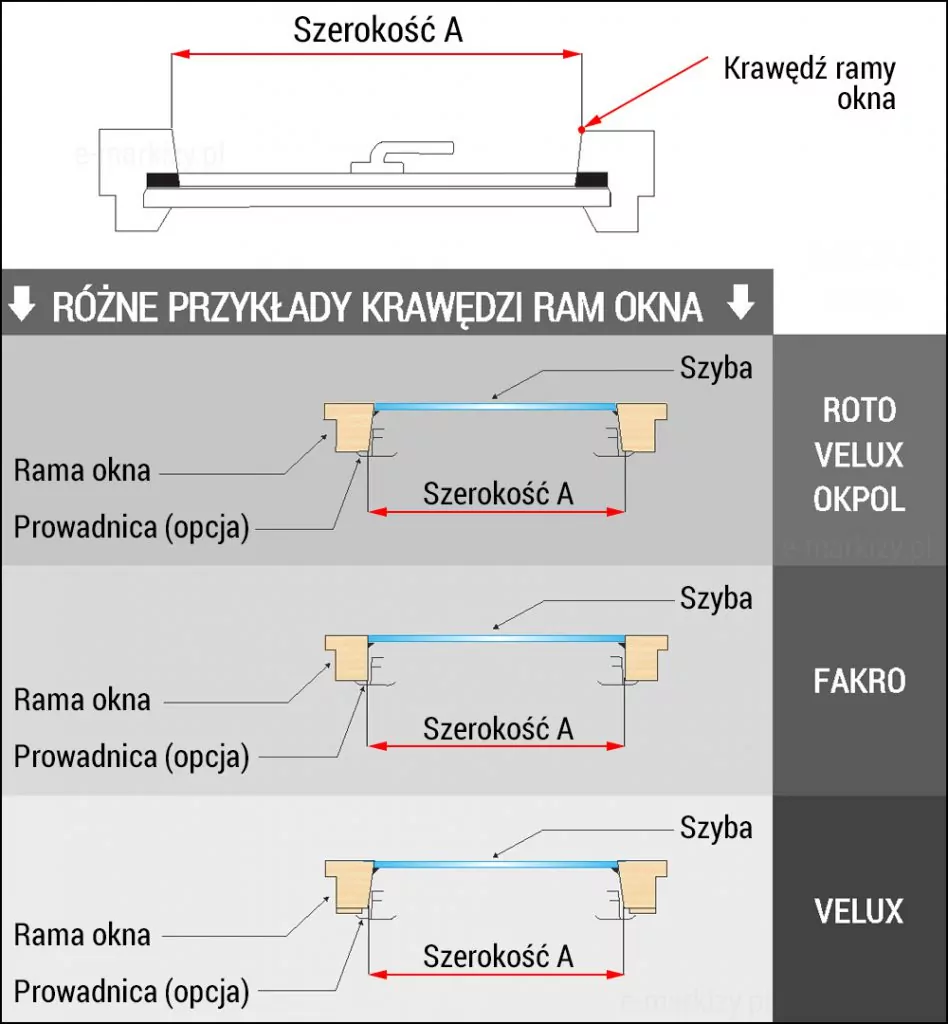

Różne przykłady krawędzi ramy okna

Montaż w świetle szyby

– okna producentów Roto, Velux, Okpol
– okna producenta Fakro
– okna producenta Velux
