Ramiona Krzyżowe do Markiz Tarasowych

Zastosowanie ramion krzyżowych w markizach pozwala na uzyskanie większego wysięgu niż przy standardowej konfiguracji markizy.
Ramiona krzyżowe do markiz dostępne są dla modeli markiz Aluprof: AUSTRALIA, JAMAICA, PALLADIO.
Największy możliwy wysięg markizy z ramionami krzyżowymi to 310cm.
Minimalna szerokość dla tych modeli markiz z zestawem ramion krzyżowych to wysięg ramion minus 40cm, np. przy wysięgu 260cm, minimalna szerokość markizy to 220cm.

Ramiona Krzyżowe do Markiz Tarasowych – Galeria Zdjęć

Poniżej przedstawiamy zastosowanie ramion krzyżowych na przykładzie markizy Palladio (w pozostałych konstrukcjach markizowych, użycie ramion krzyżowych jest analogiczne)

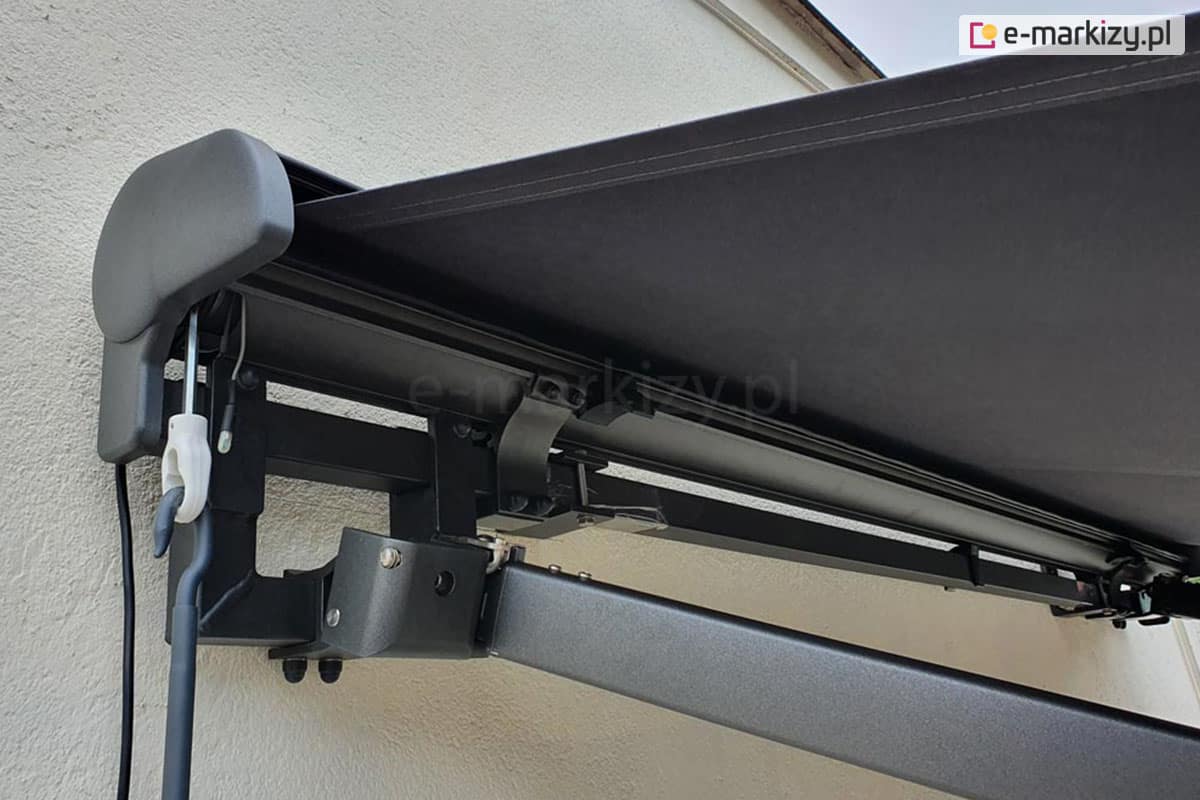

Ramiona Krzyżowe do Markiz Tarasowych: Widok lewej strony markizy Palladio zawieszonej na ścianie z białą elewacją, konstrukcja markizy w kolorze srebrzysty grafit z widocznym mocowaniem kasety do belki kwadrat oraz umocowaniem ramienia krzyżowego obniżonego, ponad którym widać rozwinięte poszycie markizy z tkaniny akrylowej w kolorze Antracita. Po lewej stronie markizy widoczna zaślepka boczna z pcv, pod którą wystaje przewód zasilający silnika markizy oraz zaczep przekładni do awaryjnego otwierania markizy za pomocą korby.

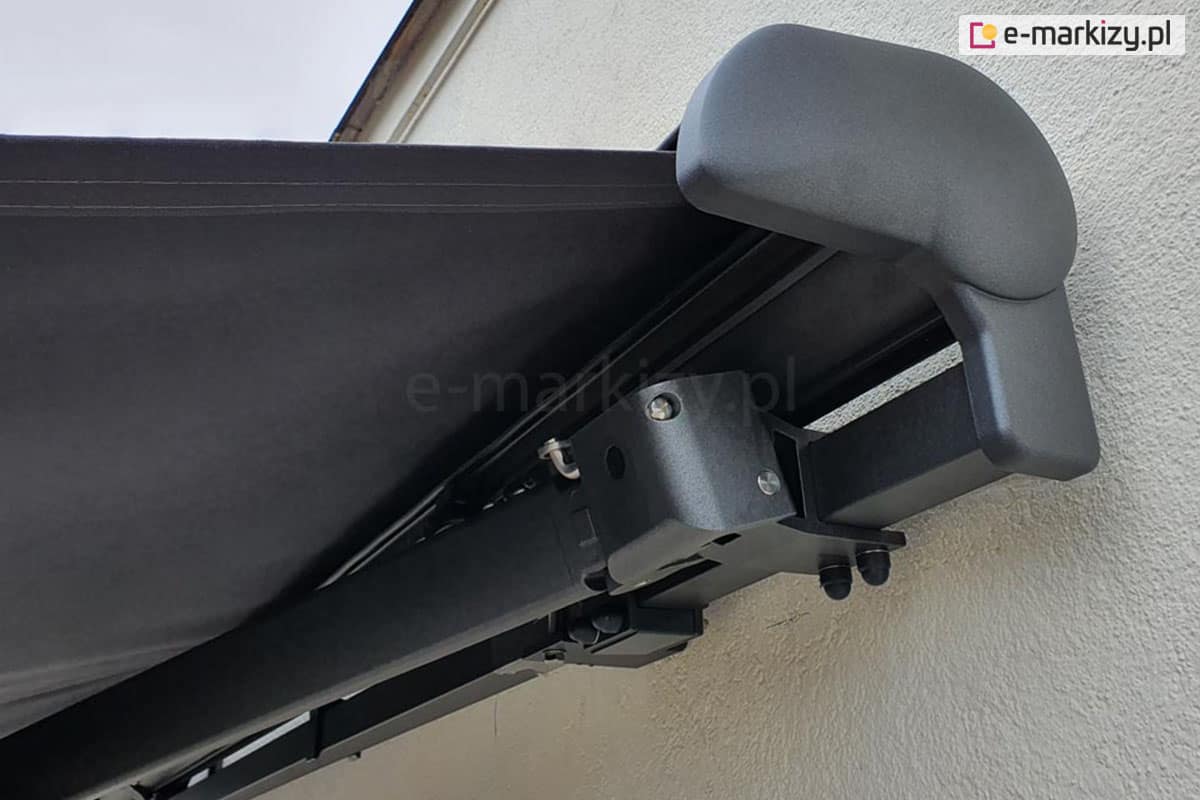

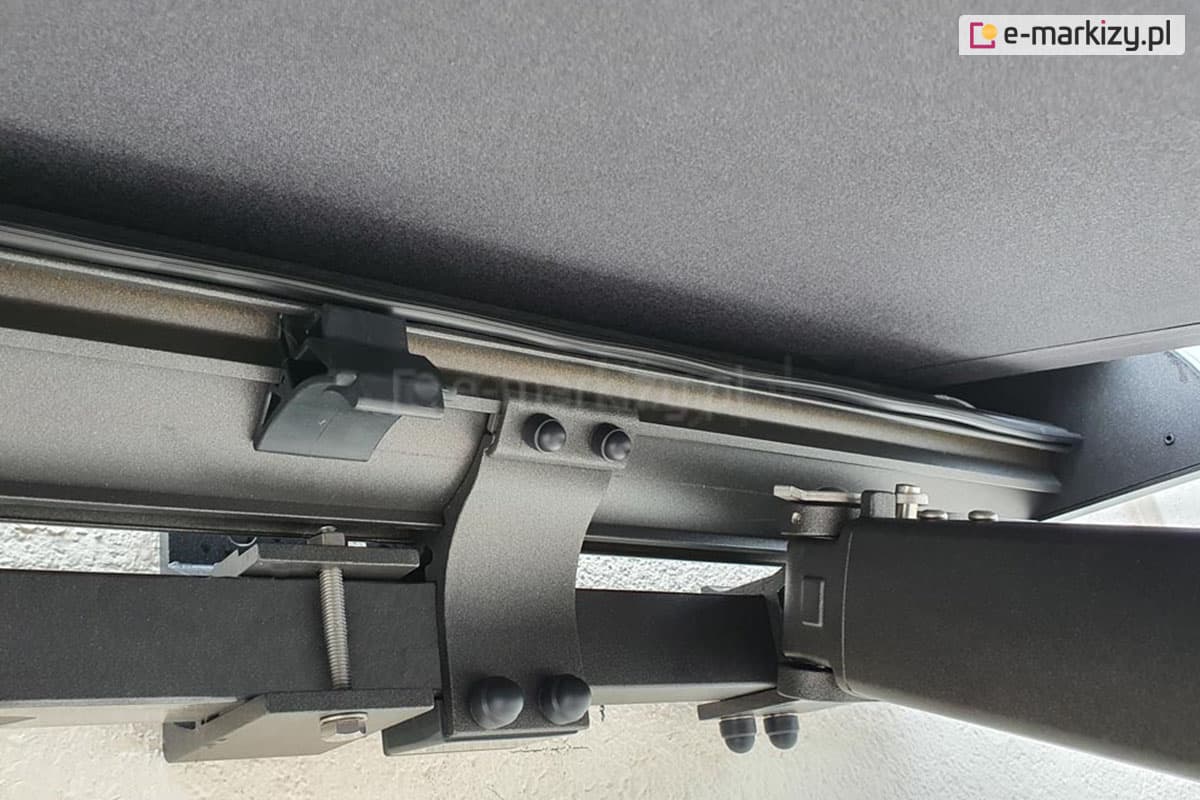

Zbliżenie belki kwadratowej markizy Palladio Aluprof w kolorze srebrzysty grafit z widocznym mocowaniem ramienia krzyżowego oraz mocowania kasety i uchwytu ściennego po prawej i przekładnią korbową do sterowania ręcznego z lewej. W tle biała ściana z tynkiem strukturalnym .

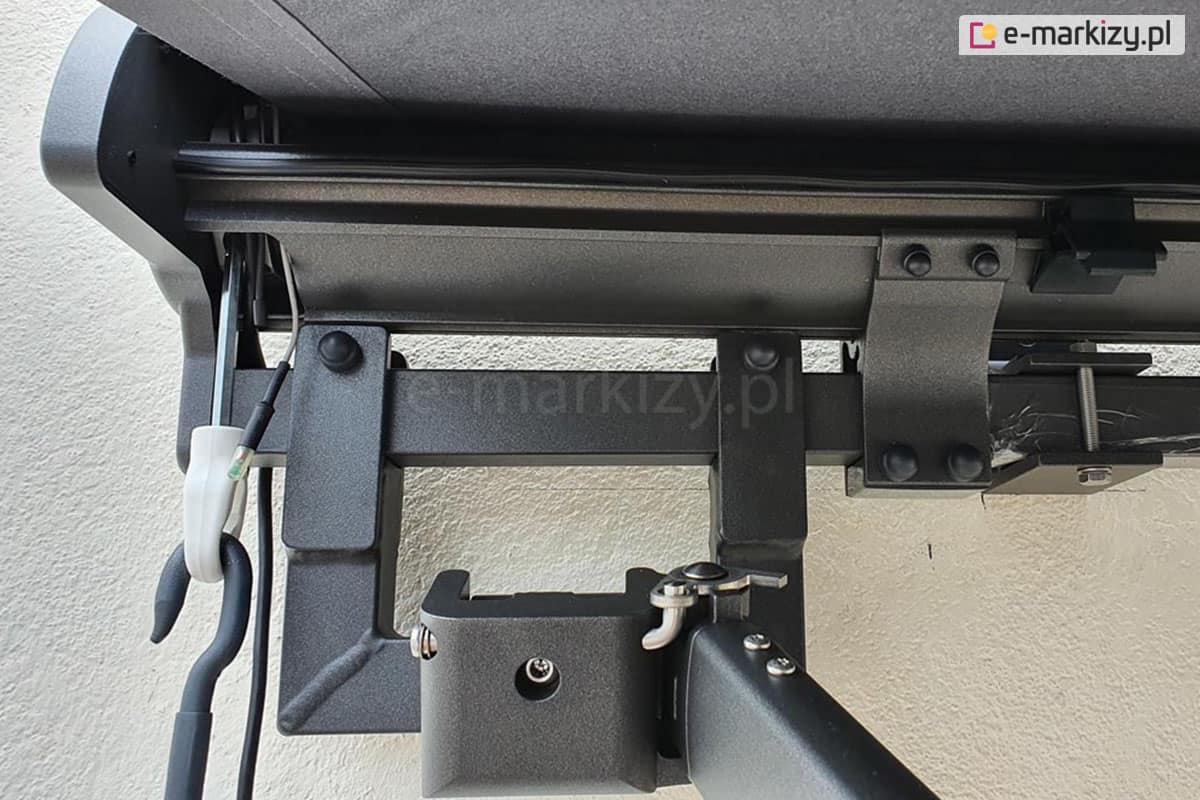

Specjalny uchwyt do ramion krzyżowych, pozwalający jednemu z ramion poruszać się na niższym poziomie.

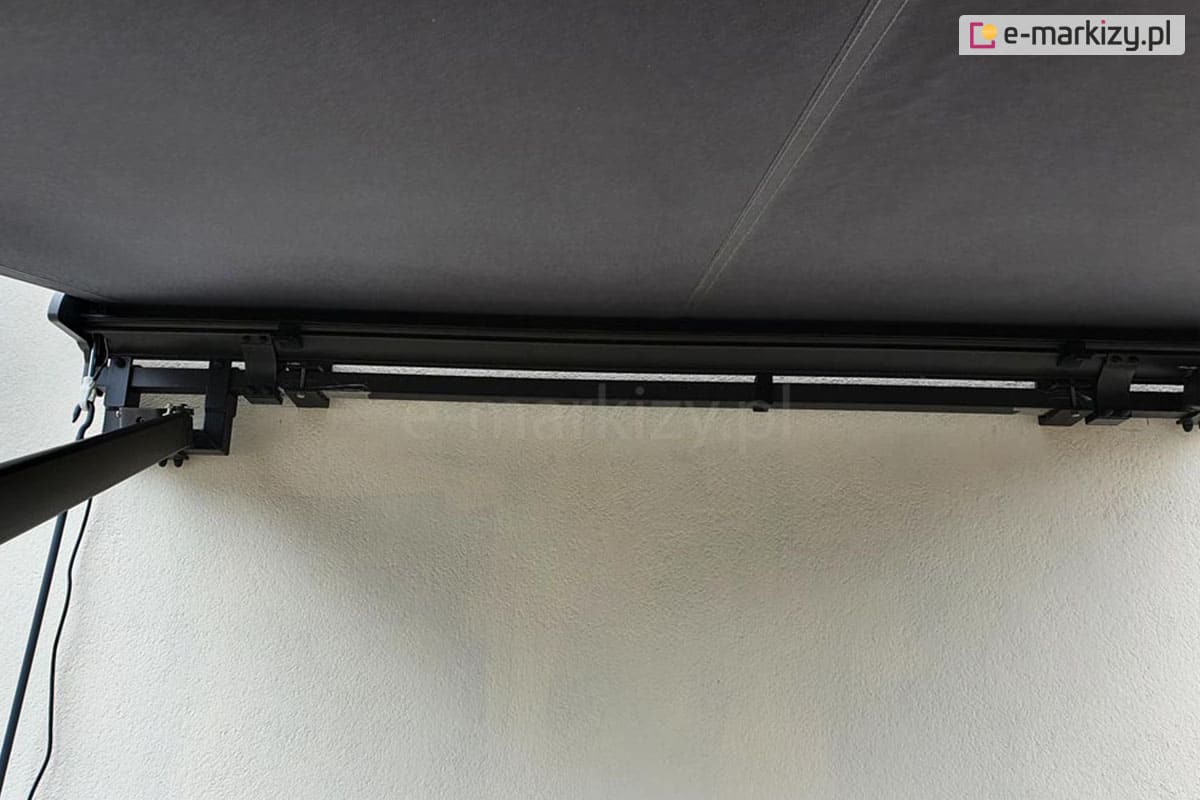

Widok od spodu markizy Palladio, pod grafitowym poszyciem, na tle ściany z białą elewacją, widoczna belka kwadratowa, czyli element nośny markizy, do której zamocowane są uchwyty ścienne oraz obniżone ramię krzyżowe na specjalnym wsporniku.

Zbliżenie belki kwadratowej markizy Palladio Aluprof w kolorze srebrzysty grafit z widocznym po lewej mocowaniem ramienia, uchwytem kasety pośrodku oraz uchwytem ściennym po lewej.

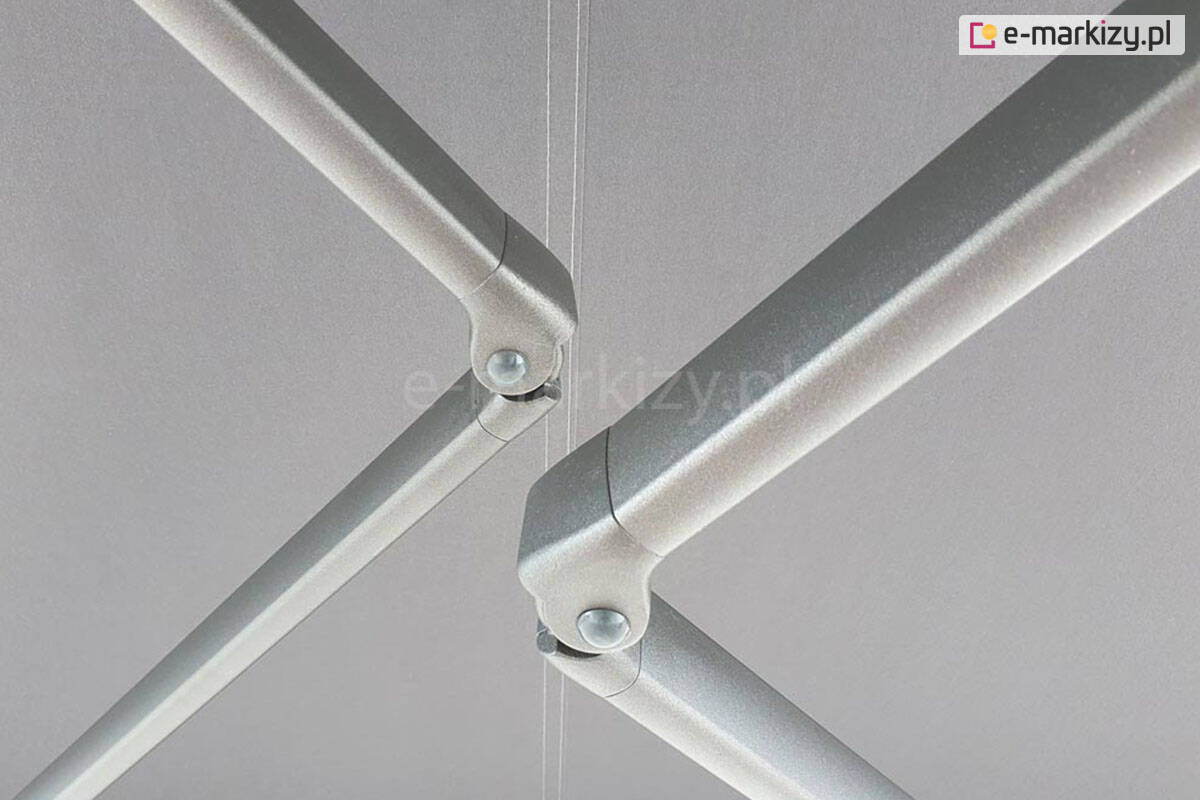

Solidne aluminiowe ramiona krzyżowe do markiz Aluprof, w kolorze srebrzysty grafit, na tle grafitowego poszycia markizy, umieszczone są jedno nad drugim i mijają się podczas składania zapewniając markizie zwiększony wysięg w stosunku do jej szerokości.

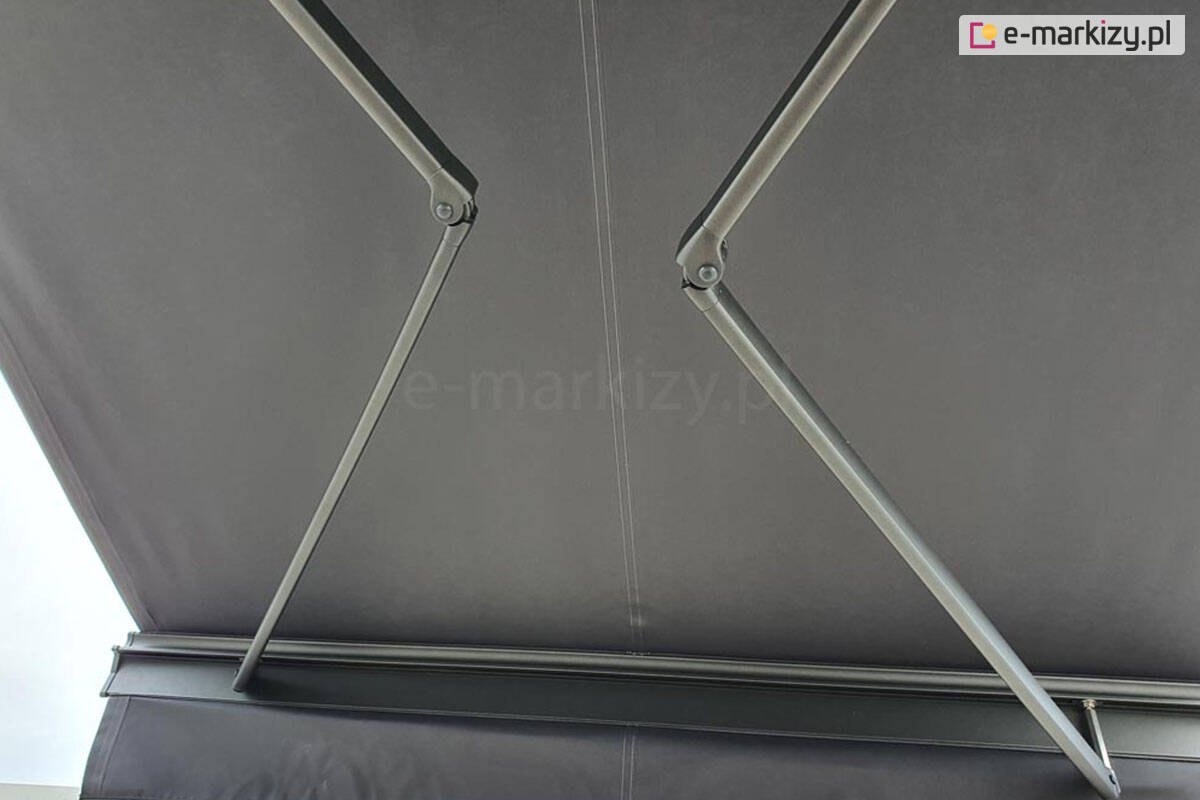

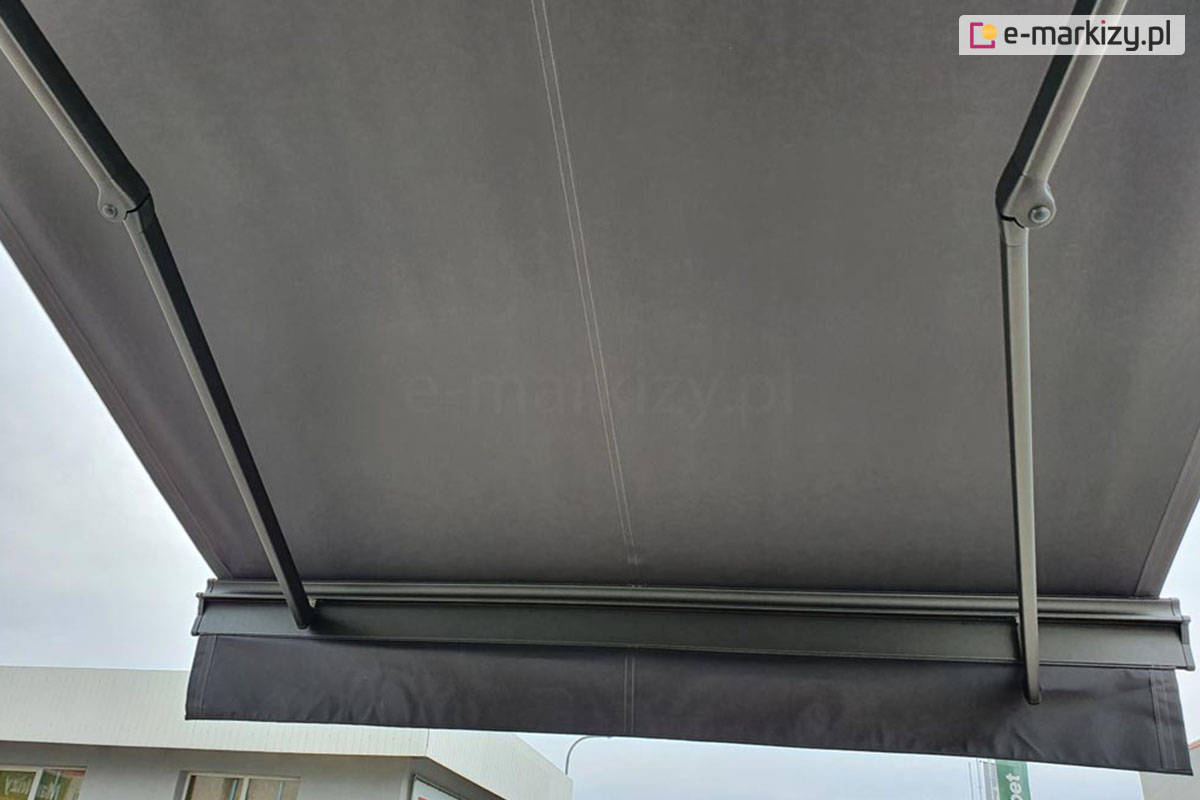

Wysunięte poszycie markizy Palladio Aluprof w odcieniach grafitu z widocznymi od spodu skrzyżowanymi ramionami krzyżowymi na tle szaro-niebieskiego nieba.

Ramiona krzyżowe markizy mijają się, co pozwala uzyskać większy wysięg markizy.

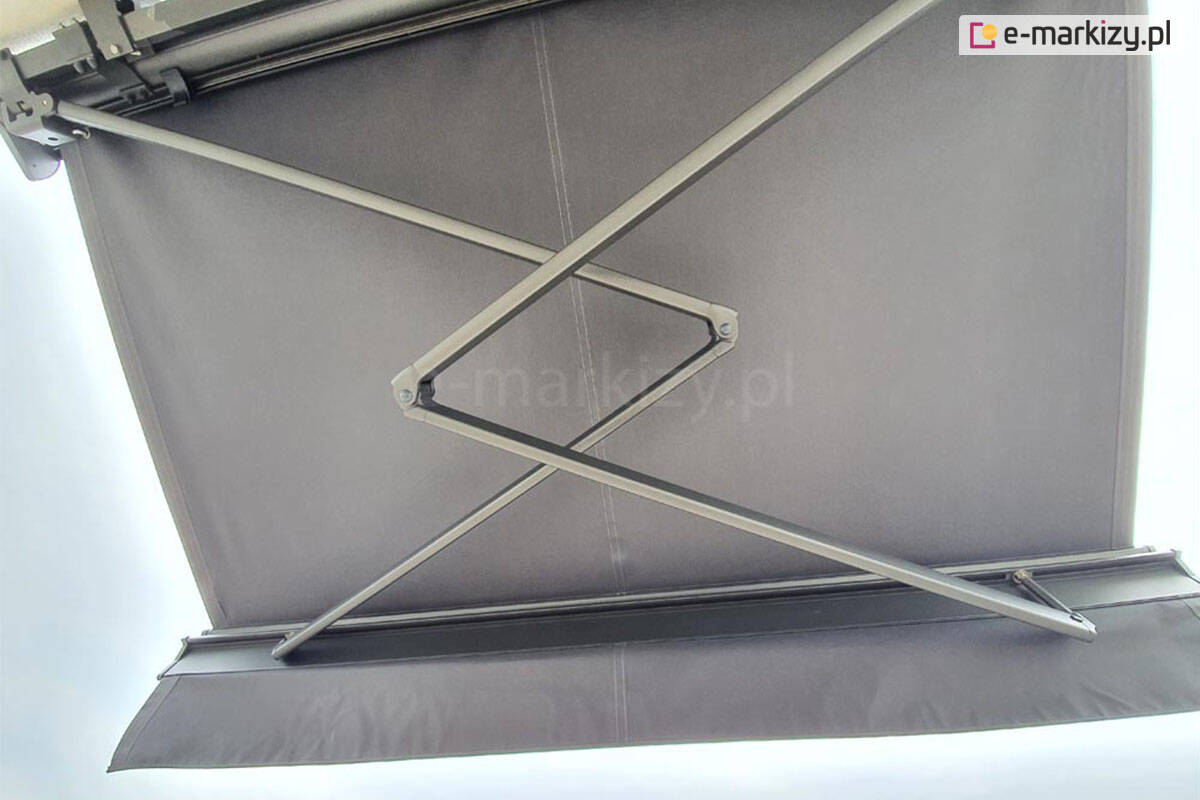

Widoczna od spodu częściowo rozwinięta markiza Palladio Aluprof z ramionami krzyżowymi w kolorze srebrzysty grafit, nad którymi widoczne jest zszywane pośrodku poszycie z tkaniny akrylowej w kolorze antracytowym. W belce przedniej widoczny po prawej stronie przedłużony trzpień mocujący obniżone ramię krzyżowe.

Rozwinięta markiza Palladio Aluprof w dopasowanej, grafitowej kolorystyce poszycia, prostej falbany oraz konstrukcji z zastosowanymi ramionami krzyżowymi zawieszona na tarasie z widocznym w tle pochmurnym niebem oraz piętrem budynku po lewej stronie

Ujęta od boku, od strony obniżonego ramienia krzyżowego belka przednia markizy Palladio Aluprof widoczna od wnętrza markizy w kolorze grafitowym konstrukcji i poszycia z prostą falbaną. Wyraźnie widoczne skrzyżowanie ramion oraz wydłużone mocowanie jednego z ramion w belce przedniej.

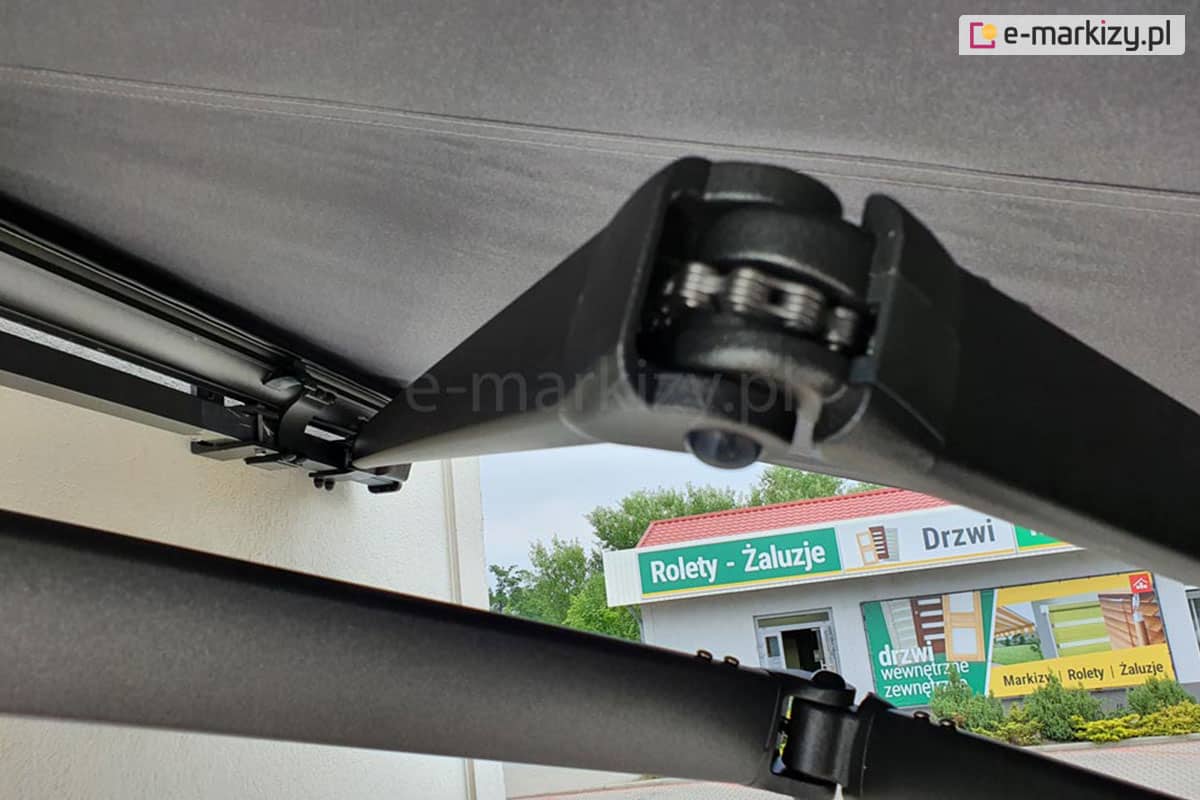

Markiza z ramionami krzyżowymi Palladio w kolorze grafitowym, z widocznym w przegubie solidnym łańcuchem Flyer’a. Dzięki tej technologii markizy zyskują niezawodność działania i są idealne do zastosowań wymagających większego wysięgu.

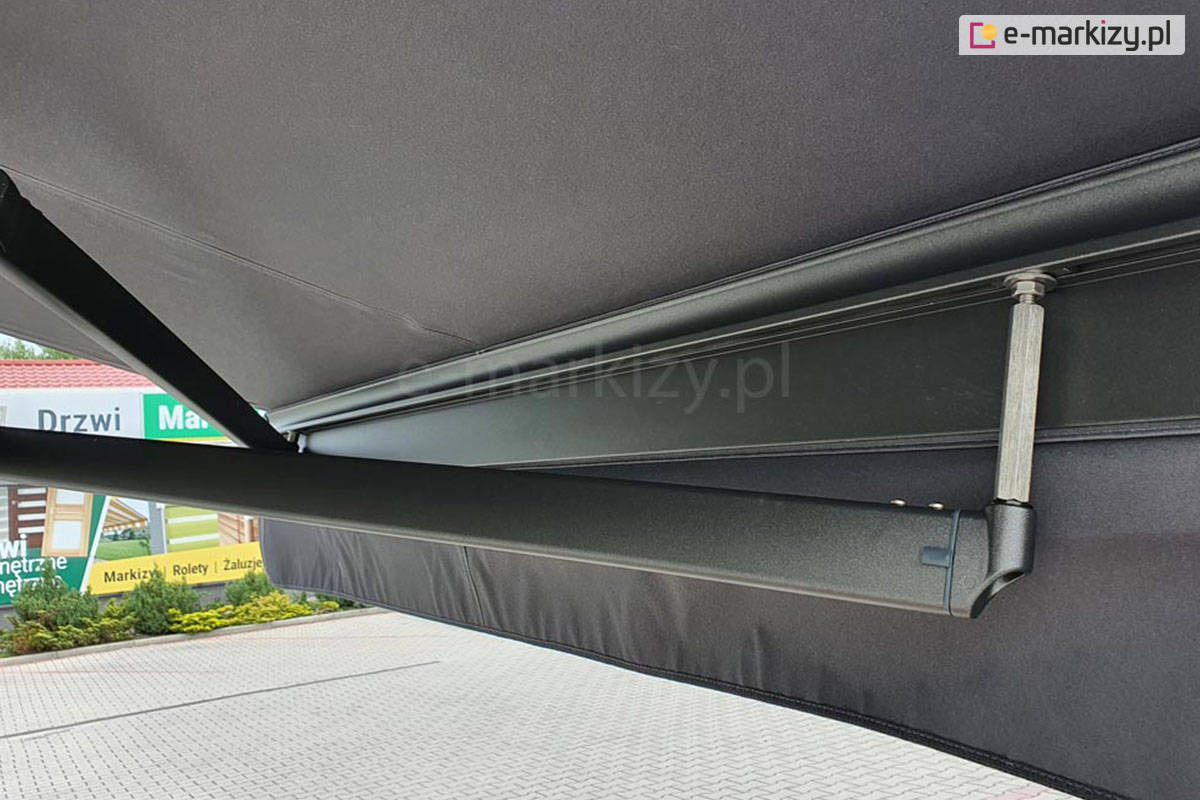

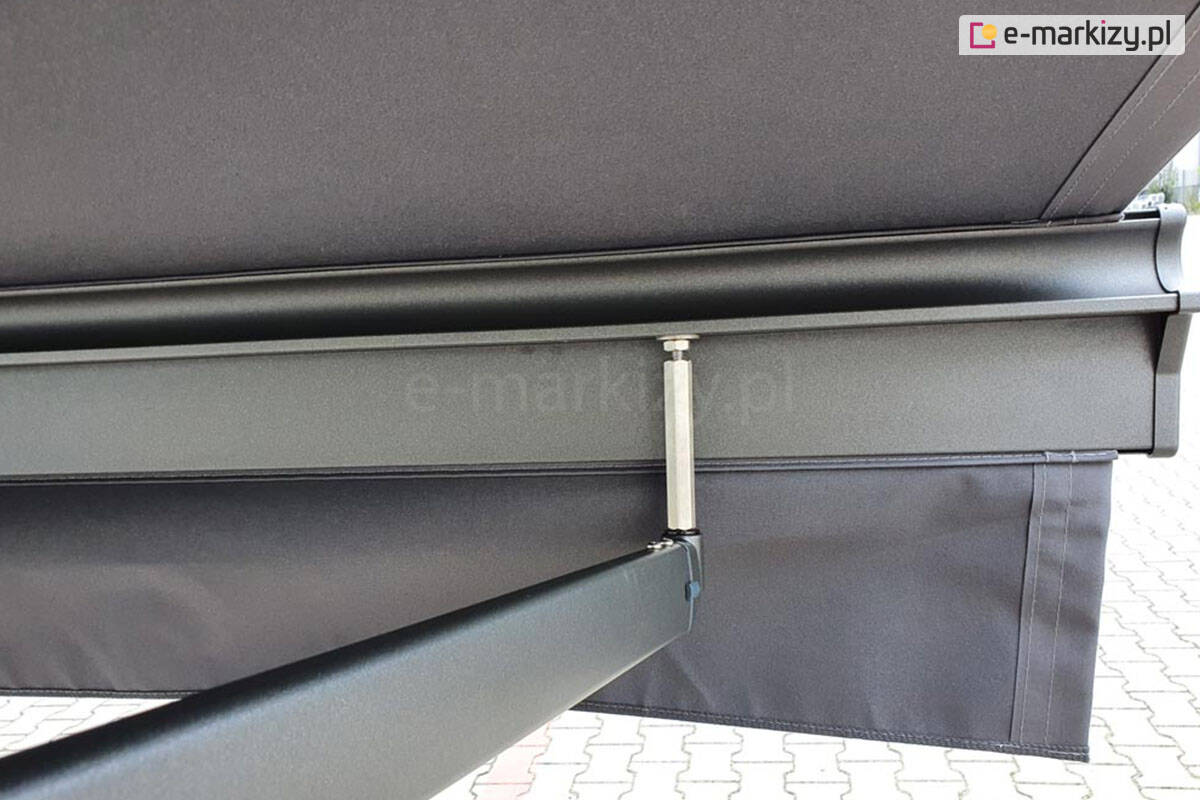

Zbliżenie antracytowej belki przedniej markizy Palladio Aluprof o charakterystycznym kształcie, z umocowaną w niej prostą falbaną oraz poszyciem w kolorze grafitowym, a także przedłużonym trzpieniem mocowania obniżonego ramienia krzyżowego. W tle widoczna kostka brukowa.

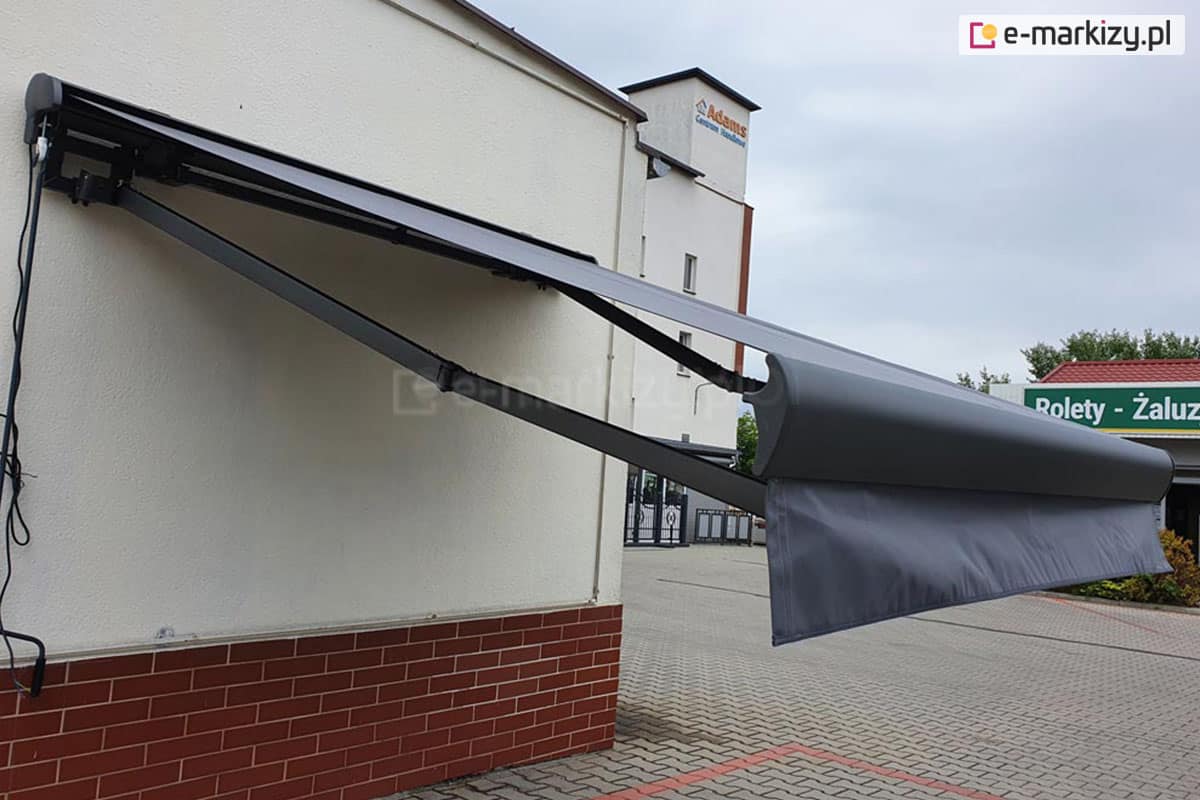

Grafitowa markiza Palladio Aluprof zamocowana na ścianie budynku z ceglaną podmurówką, markiza z ramionami krzyżowymi, z których lewy wysięgnik zainstalowany jest niżej niż prawy, dzięki czemu składają się one równolegle.

Markiza Palladio Aluprof zamocowana na ścianie z białym tynkiem strukturalnym, widoczna od prawego boku, konstrukcja w kolorze srebrzysty grafit, tkanina w kolorze antracytowym, widoczna zaślepka boczna z PCV w kolorze konstrukcji oraz mocowanie ramienia na belce kwadratowej.

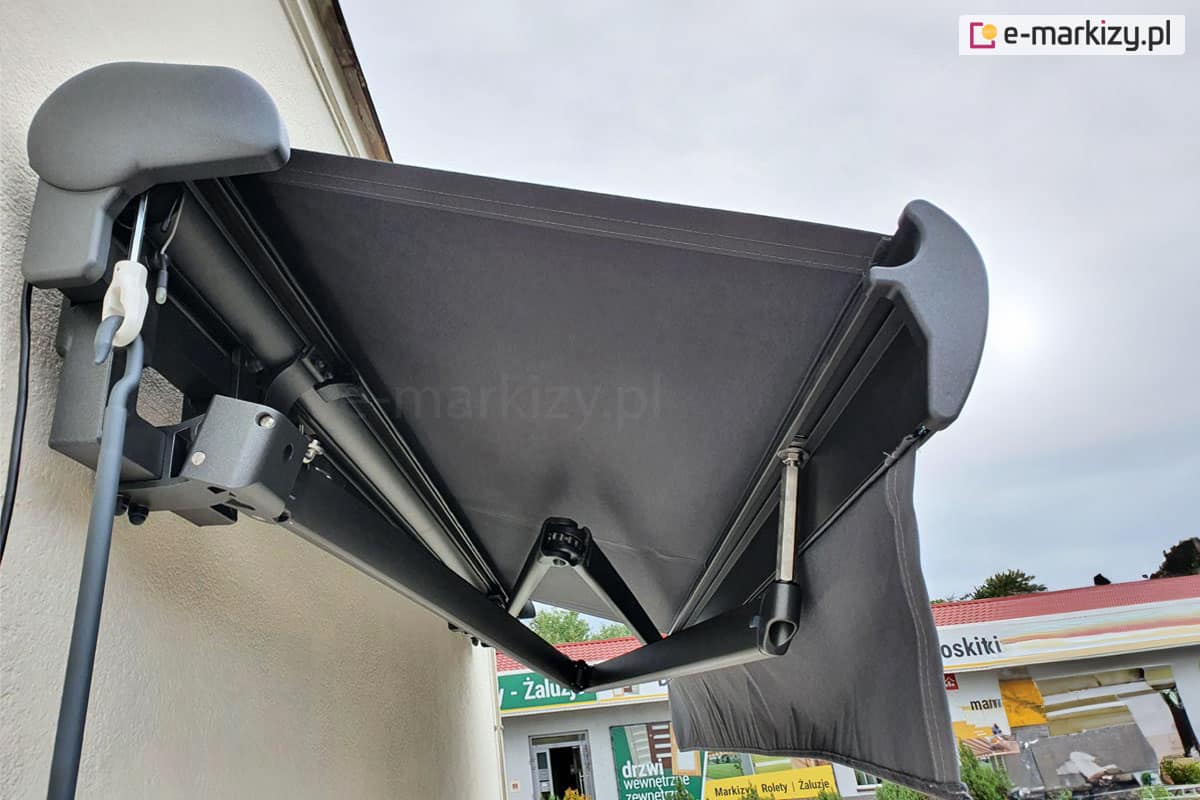

Zawieszona na ścianie budynku z tynkiem strukturalnym w kolorze białym markiza Palladio Aluprof z grafitową konstrukcją oraz tkaniną i prostą falbaną w kolorze Antracita z widocznymi przy niewielkim rozsunięciu skrzyżowanymi ramionami, które składają się przy belce jedno nad drugim. Po lewej widoczny zaczep oczkowy z korbą do ręcznego sterowania.

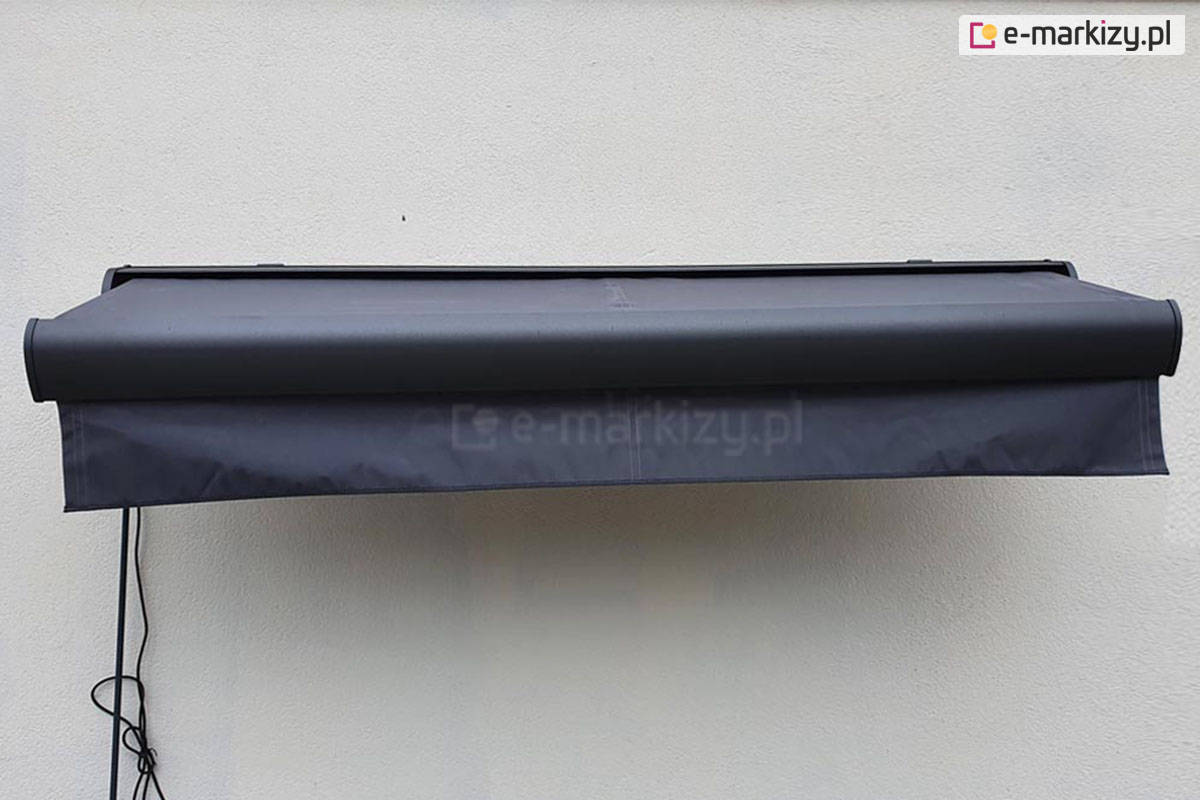

Mała markiza tarasowa w kasecie Palladio, charakteryzująca się dużym wysięgiem przy stosunkowo niedużej szerokości, zamontowana na gładkiej, tynkowanej elewacji budynku w jasnym, niemal białym kolorze. Cała konstrukcja markizy, w tym kaseta ochronna oraz belka przednia, wykonana jest z aluminium polakierowanego na jednolity, matowy kolor ciemnego antracytu lub grafitu. Zadaszenie jest wysunięte na niewielką odległość, prezentując początkową fazę rozwijania tkaniny. Poszycie markizy wykonano z gładkiego, ciemnoszarego materiału, który idealnie pasuje kolorystycznie do metalowych profili systemu. Z przedniej belki pionowo opada prosta, gładka falbana o identycznym odcieniu, chroniąca przed niskim słońcem. Po lewej stronie, poniżej poziomu markizy, widoczny jest luźno wiszący, czarny przewód zasilający z delikatną pętlą, co sugeruje wyposażenie konstrukcji w napęd elektryczny. Zdjęcie wykonano od frontu z lekkim przesunięciem ku dołowi, precyzyjnie ukierunkowując wzrok na zwartą, nowoczesną bryłę produktu.

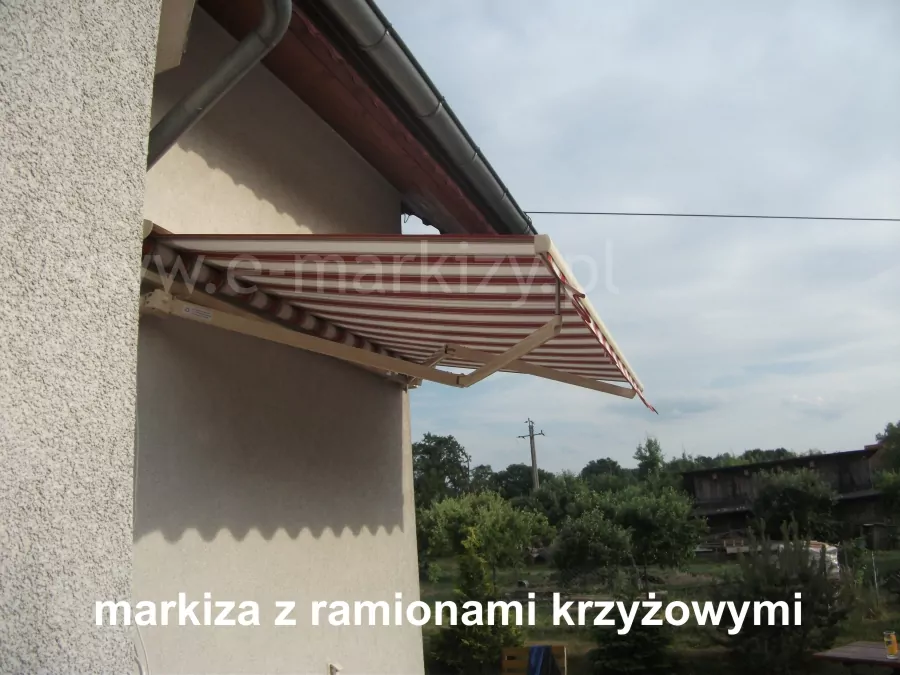

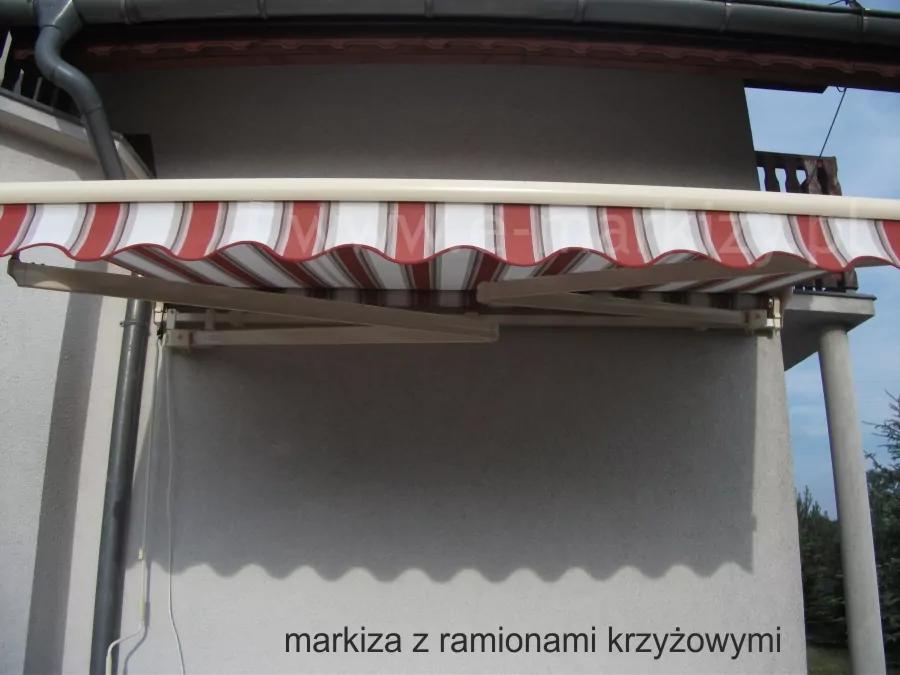

Prezentacja ramion krzyżowych markizy Australia:

Zastosowanie ramion krzyżowych

Możliwość zastosowania ramion krzyżowych w markizach wyceniana jest indywidualnie. Po skonfigurowaniu markizy, należy skontaktować się z Działem Sprzedaży mailowo lub zawszeć informację o chęci użycia takich ramion w uwagach zamówienia oraz podać wymiary, które chcą Państwo uzyskać. Na podstawie otrzymanych danych, producent upewni się przed zamówieniem, że jest możliwość użycia ramion w danej konfiguracji.

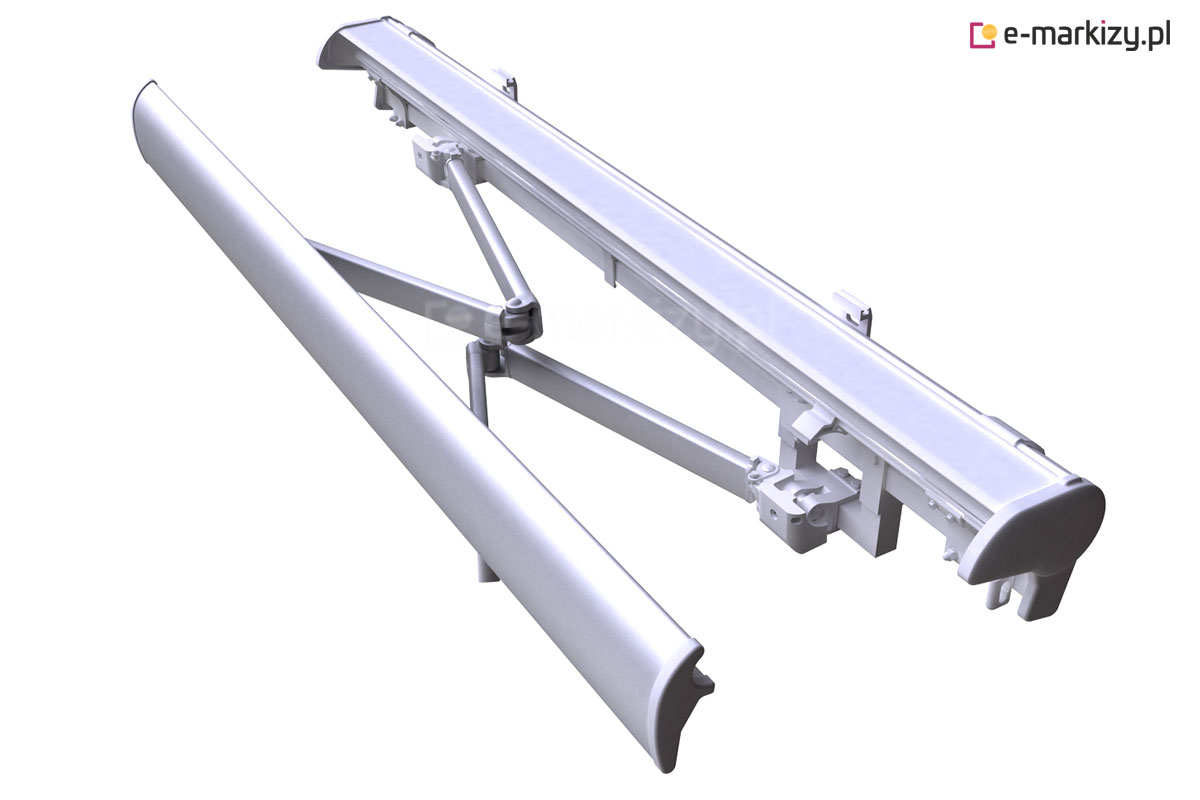

Prezentacja techniczna w ujęciu izometrycznym, ukazująca zaawansowaną konstrukcję markizy kasetowej Palladio wyposażonej w system ramion krzyżowych. Na ilustracji dokładnie widoczne są dwa ramiona przegubowe, które w tej konfiguracji nachodzą na siebie podczas pracy, co umożliwia wysunięcie poszycia na odległość znacznie przekraczającą fizyczną szerokość kasety. Wizualizacja ta obrazuje sposób integracji ramion z aluminiową kasetą oraz ich połączenie z przednim profilem nośnym, co stanowi optymalne rozwiązanie dla obiektów o ograniczonych wymiarach montażowych, wymagających jednocześnie uzyskania dużego wysięgu zacienienia. Wyraźnie widoczne jest niższe ramię krzyżowe mocowane do rury kwadrat oraz belki przedniej za pomocą dodatkowych dystansów.

Markiza Tarasowa Palladio

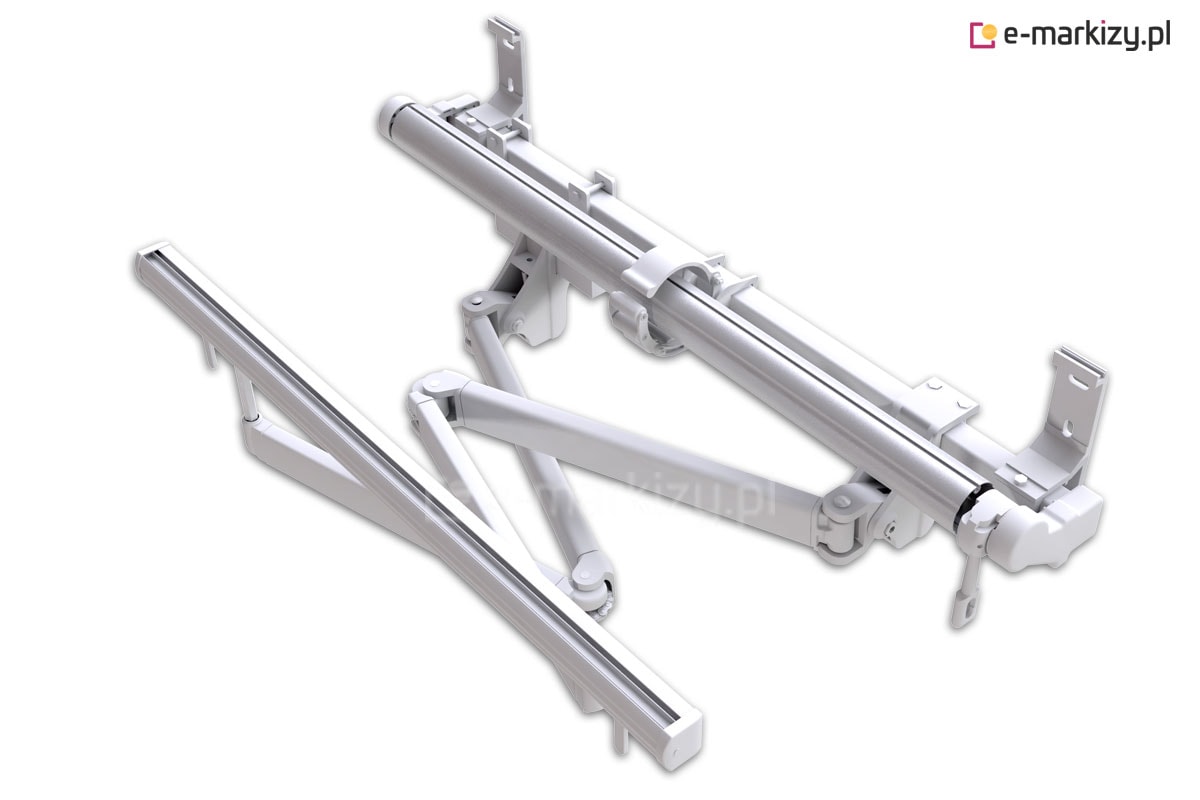

Konstrukcja markizy tarasowej z ramionami krzyżowymi w kolorze białym, przedstawiona na jasnym tle. Widoczny stalowy profil nośny o przekroju kwadratowym, na którym zamontowano uchwyty montażowe ścienno-sufitowe oraz rurę nawojową. Mechanizm ramion krzyżowych składa się z dwóch łamanych profili aluminiowych zamocowanych na różnych wysokościach, co umożliwia ich zachodzenie na siebie podczas składania. Z przodu widoczna belka frontowa (przednia), do której przymocowane są końcówki ramion. Całość konstrukcji jest lakierowana proszkowo na biało, z widocznymi przegubami, śrubami regulacyjnymi oraz uchwytem do przekładni korbowej po prawej stronie.

Markiza Tarasowa Australia

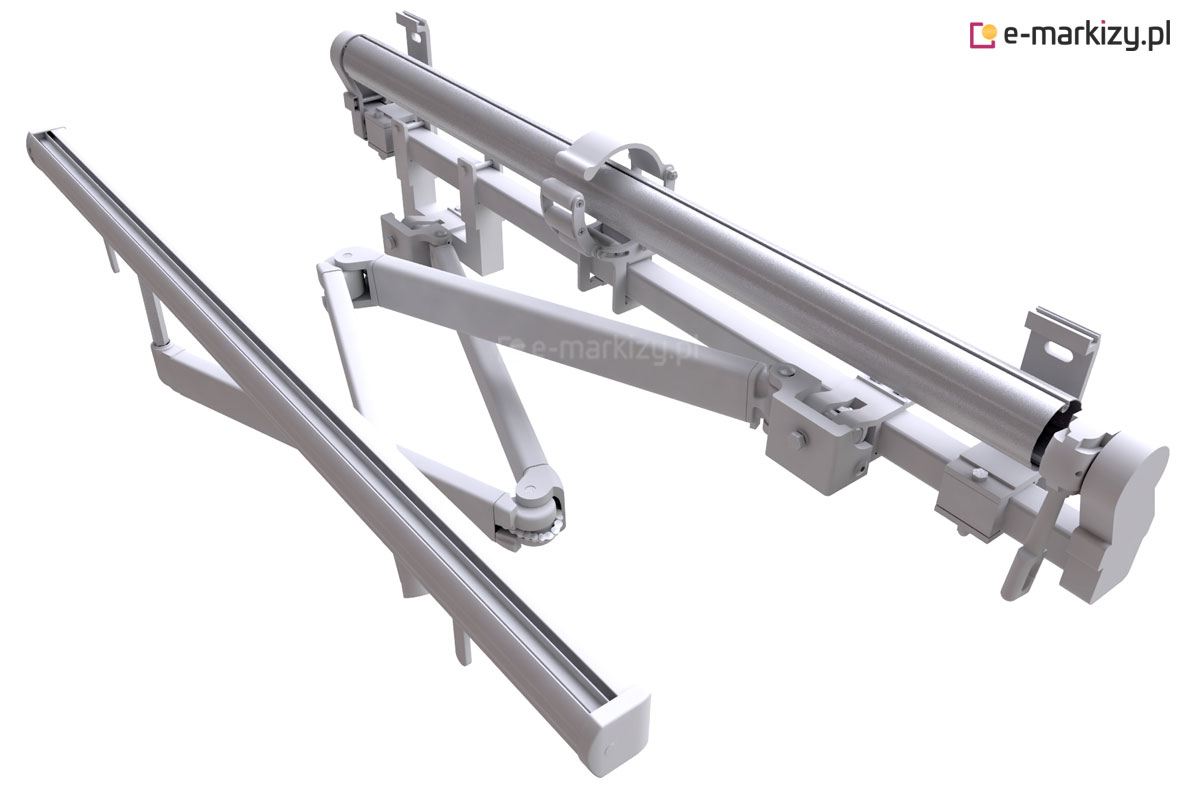

Aluminiowa konstrukcja markizy Jamaica w kolorze białym, z widoczną rurą nawojową, wspornikiem rury nawojowej, mocowaniami do ściany, przekładnią korbową do sterowania ręcznego oraz belką przednią wysuwaną na ramionach krzyżowych z łańcuchem Flyera.

Markiza Tarasowa Jamaica

Strona dotyczy markiz tarasowych firmy Aluprof. Markizy wykonywane są na wymiar zgodnie z informacjami podanymi podczas zamówienia w konfiguratorze produktu. Więcej informacji można znaleźć w konfiguratorze lub na pozostałych podstronach produktu.
