Refleksol 103 napęd ręczny

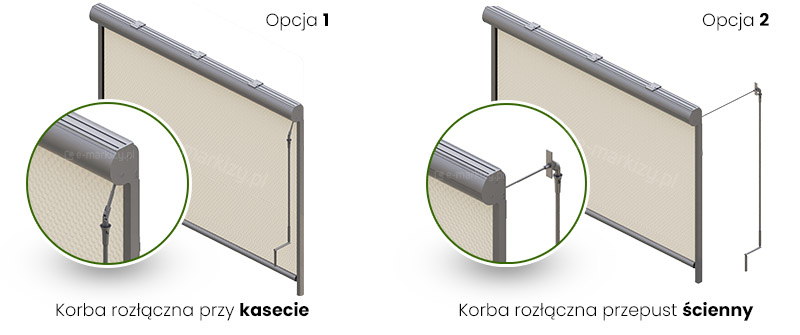

Grafika techniczna przedstawia dwa warianty sterowania ręcznego dla modelu refleksol 103 aluprof, zilustrowane na przykładzie rolety z jasną tkaniną i antracytową kasetą. Ilustracja jest podzielona na dwie sekcje: Opcja 1 oraz Opcja 2, z których każda zawiera wizualizację ogólną oraz okrągłe powiększenie detalu technicznego. W sekcji Opcja 1, opisanej jako Korba rozłączna przy kasecie, przedstawiono mechanizm, w którym drążek korby jest podpięty bezpośrednio do boku kasety rolety. Na powiększeniu widoczny jest przegubowy system mocowania korby, który zwisa pionowo wzdłuż bocznej krawędzi tkaniny, umożliwiając bezpośrednią obsługę mechanizmu z zewnątrz. W sekcji Opcja 2, opisanej jako Korba rozłączna przepust ścienny, ukazano alternatywny sposób montażu, w którym napęd korbowy jest wyprowadzony prostopadle od boku kasety. Na wizualizacji widoczna jest cienka oś przechodząca przez ścianę budynku, zakończona drążkiem korby po wewnętrznej stronie pomieszczenia. Powiększenie detalu podkreśla prostopadłe odejście mechanizmu od obudowy, co sugeruje sterowanie roletą z wnętrza obiektu. Obie wizualizacje utrzymane są w spójnej kolorystyce, gdzie antracytowe elementy konstrukcyjne kontrastują z beżowym materiałem przesłony, a całość prezentowana jest na białym, neutralnym tle.

Sterowanie ręczne

Standardowo refleksol wyposażony jest w napęd ręczny, sterowany korbą. Przekładnia oraz korba składana z anodowanego aluminium o standardowej długości 180cm z przegubem Cardana. Możliwy jest montaż korby z przepustem ściennym umożliwiającym sterowanie roletą zewnętrzną z wnętrza pomieszczenia.

Zobacz informacje o sterowaniu elektrycznym

Refleksol 103 napęd ręczny – sposoby montażu

Montaż wewnętrzny bezpośrednio do ściany

Rysunek pokazuje Refleksol 103 przy montażu wewnętrznym do ściany. Sterowanie korbowe ręczne. W przypadku tego sterowania, roleta montowana jest wewnątrz pomieszczenia, sterowanie odbywa się tuż przy kasecie rolety. Korba w zależności od potrzeb wystepuje w dwóch wariantach: korba rozłączna lub nierozłączna

Montaż wewnętrzny do sufitu

Rysunek pokazuje Refleksol 103 przy montażu wewnętrznym do sufitu. Sterowanie korbowe ręczne. W przypadku tego sterowania, roleta montowana jest wewnątrz pomieszczenia, sterowanie odbywa się tuż przy kasecie rolety. Korba w zależności od potrzeb wystepuje w dwóch wariantach: korba rozłączna lub nierozłączna.

Montaż zewnętrzny do sufitu – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 103 przy montażu zewnętrznym do sufitu. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia. W przypadku tego sterowania, roleta montowana jest na zewnątrz pomieszczenia, sterowanie natomiast odbywa się wewnątrz pomieszczenia. Aby to umożliwić, należy wykonać przepust ścienny (przewiercenie ścienne) do instalacji korby (mechanizmu korbowego). Korba w zależności od potrzeb wystepuje w dwóch wariantach: korba rozłączna lub nierozłączna.

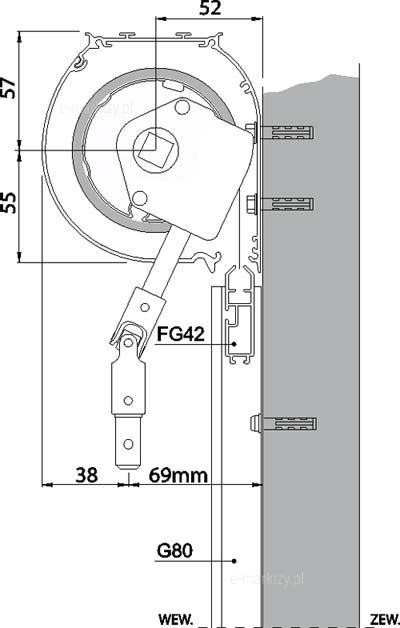

Rysunek techniczny przedstawia schemat montażu ściennego systemu Refleksol 103 z napędem ręcznym (korbowym) obsługiwanym bezpośrednio na zewnątrz budynku. Na przekroju poprzecznym widoczna jest aluminiowa kaseta o wysokości całkowitej 112 mm (57 mm powyżej osi obrotu i 55 mm poniżej), przytwierdzona do elewacji za pomocą kołków rozporowych. Wewnątrz obudowy znajduje się mechanizm nawojowy połączony z przekładnią, z której pod skosem wyprowadzony jest przegub do wpięcia drążka korby. Schemat precyzyjnie określa kluczowe wymiary: odległość osi rury nawojowej od ściany wynosi 52 mm, a całkowity wysięg kasety to 90 mm (52 mm do osi + 38 mm zewnętrznej części obudowy). Poniżej kasety widoczna jest górna część prowadnicy G80 oraz profil tkaniny FG42, zachowujący dystans 69 mm od lica ściany.

Montaż ścienny

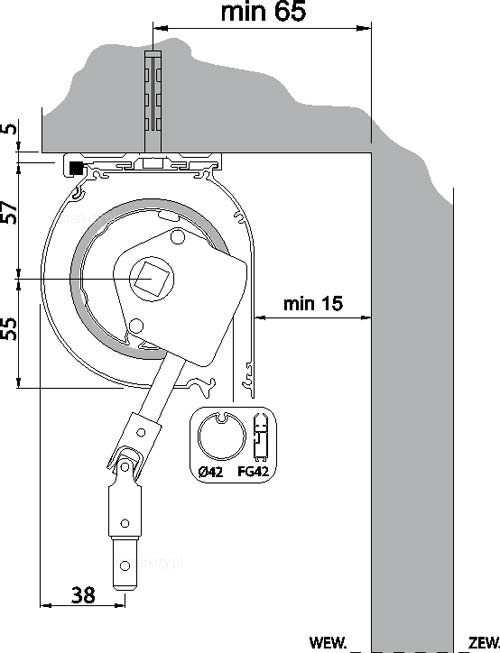

Rysunek techniczny przedstawia schemat montażu sufitowego systemu Refleksol 103 z napędem ręcznym (korbowym) obsługiwanym na zewnątrz. Na przekroju poprzecznym widoczna jest zaokrąglona kaseta aluminiowa o wysokości 112 mm, przymocowana do stropu za pomocą klipu montażowego i kołków rozporowych. Schemat wskazuje minimalną odległość montażową od ściany boczną wynoszącą 65 mm oraz dystans 15 mm między przednią częścią kasety a krawędzią wnęki. Wewnątrz obudowy znajduje się mechanizm nawojowy, z którego wyprowadzono przegub do podpięcia drążka korby. Dodatkowe detale obrazują profil belki dolnej o średnicy 42 mm oraz belki płaskiej oznaczonej jako FG42. Całość dokumentacji precyzyjnie określa wymiary potrzebne do instalacji osłony w świetle sufitu, zachowując 38-milimetrowy wysięg przegubu korby poza obrys kasety.

Montaż sufitowy

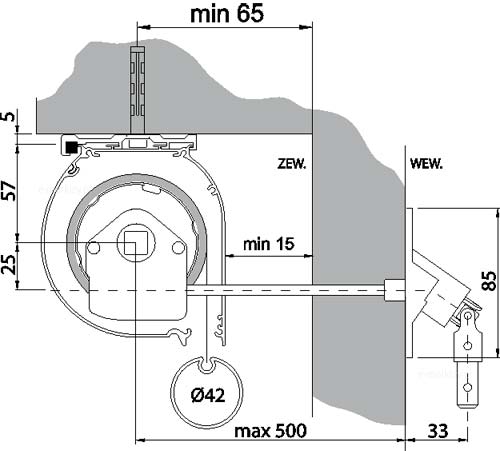

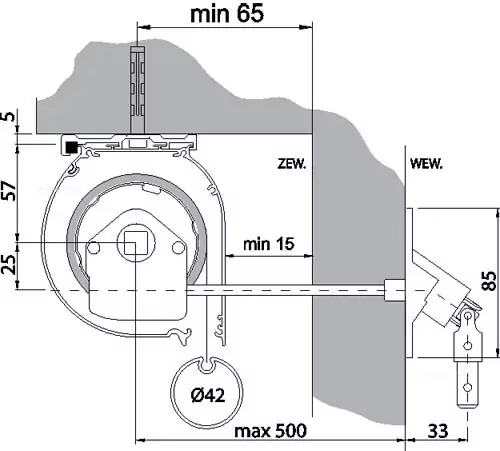

Rysunek techniczny przedstawia schemat instalacyjny systemu refleksol 103 z napędem ręcznym realizowanym przez przepust ścienny. Na przekroju poprzecznym widoczna jest aluminiowa kaseta o zaokrąglonym kształcie, zamontowana do nadproża, wewnątrz której znajduje się rura nawojowa z tkaniną oraz belka dolna o średnicy 42 mm. Kluczowym elementem schematu jest mechanizm korbowy, który łączy wnętrze pomieszczenia z kasetą zewnętrzną poprzez trzpień o maksymalnej długości 500 mm, przechodzący przez ścianę budynku. Rysunek zawiera precyzyjne wymiary montażowe, takie jak minimalna odległość osi rury od ściany (65 mm), wysokość mechanizmu wewnętrznego (85 mm) oraz głębokość kasety (57 mm od osi obrotu). Dokumentacja ta określa wytyczne do prawidłowego nawiercenia otworu i osadzenia przegubu korby, umożliwiając obsługę systemu refleksol 103 bezpośrednio z wnętrza pokoju.

Montaż sufitowy – z przelotką
