Refleksol 103 Pomiar i Dane Techniczne

Grafika techniczna przedstawia parametry gabarytowe oraz szczegółowe wymiary kasety systemu refleksol 103 aluprof. Ilustracja jest podzielona na dwie części: wizualizację perspektywiczną produktu oraz schematyczny profil boczny. W lewej części znajduje się widok izometryczny rolety w kolorze antracytowym z kremową tkaniną. Naniesiono na niego zielone, dwustronne strzałki określające wymiary zewnętrzne: szerokość (s) mierzona wzdłuż górnej krawędzi kasety oraz wysokość (H) mierzona pionowo od góry kasety do dolnej krawędzi prowadnic. Dwa okrągłe powiększenia detali wskazują punkty styku tkaniny z kasetą oraz zakończenie prowadnicy bocznej oraz przybliżenie miejsc pomiaru. Prawa część grafiki przedstawia precyzyjny przekrój poprzeczny (profil) kasety. Zaznaczono na nim kluczowe wymiary techniczne: całkowita wysokość obudowy wynosi 11,7 cm, natomiast jej głębokość to 10,7 cm. Kaseta posiada charakterystyczny, zaokrąglony kształt frontu, który płynnie przechodzi w pionową linię prowadnicy. Całość dokumentacji utrzymana jest w minimalistycznej stylistyce na białym tle, z wykorzystaniem czytelnych, zielonych linii wymiarowych i opisów tekstowych.

Wymiarowanie refleksola 103:

S=Szerokość refleksola do 450cm
H=Wysokość systemu do 400cm

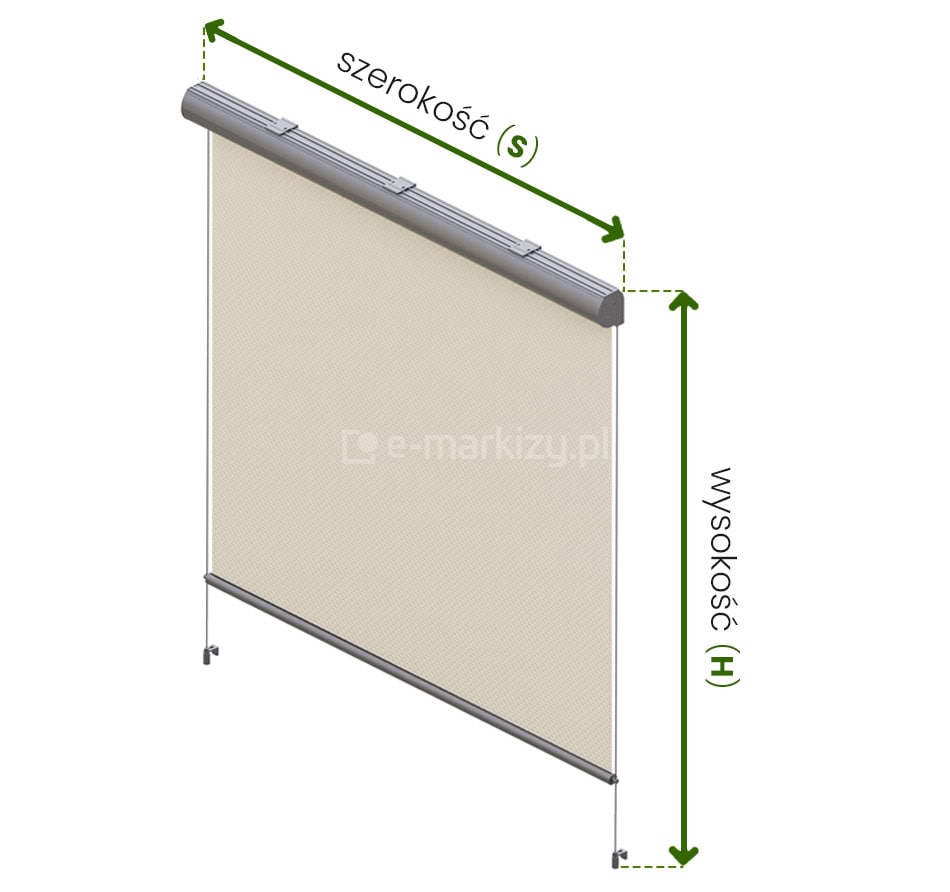

Refleksol 103 Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 350cm
Wysokość H – jest to wysokość całkowita – do 300cm

Refleksol 103 pomiar szerokości i wysokości osłony z prowadnicami linkowymi ukazany na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Po prawej stronie od brzegu kasety oraz zakończenia uchwytu linki poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)".

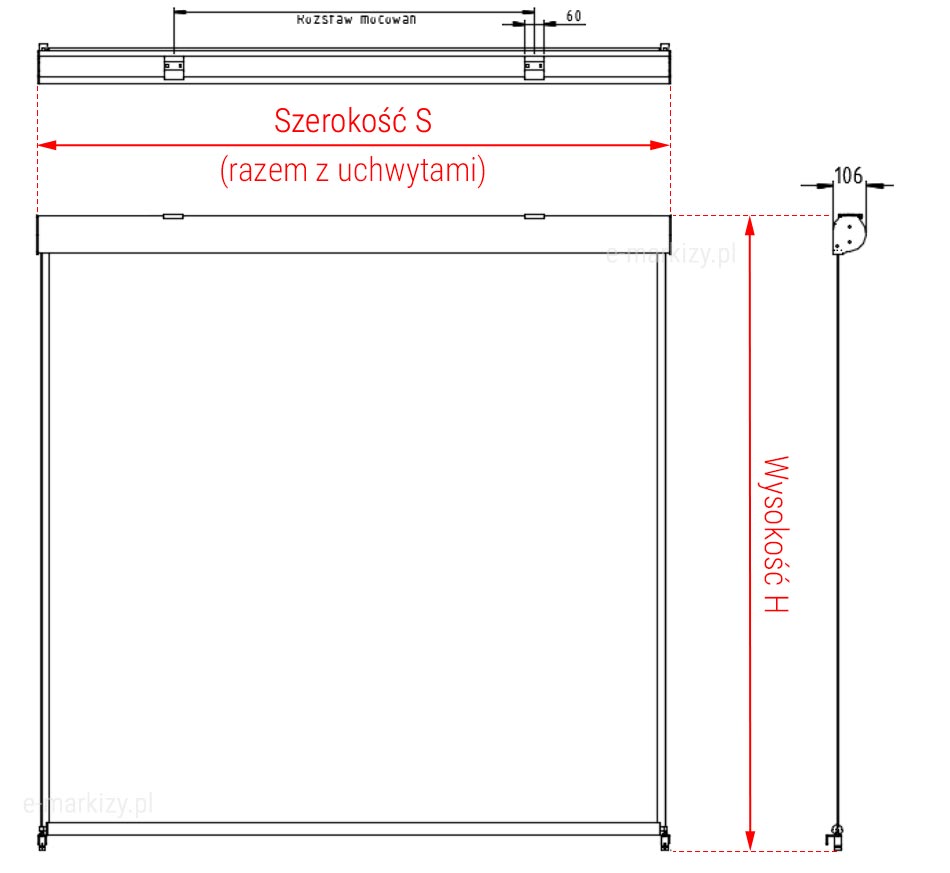

Rysunek techniczny przedstawia schemat wymiarowania gabarytowego systemu refleksol 103 selt, ukazujący produkt w rzucie od przodu oraz w rzucie bocznym. Grafika składa się z czarnych linii konturowych na białym tle, z wyraźnymi czerwonymi akcentami wskazującymi kluczowe parametry. W centralnej części znajduje się frontowy widok rolety w formie dużego prostokąta. Nad nim umieszczono poziomą, dwustronną czerwoną strzałkę opisującą wymiar Szerokość S (razem z uchwytami). Szerokość ta mierzona jest od zewnętrznych krawędzi skrajnych elementów montażowych umieszczonych na kasecie. Po prawej stronie widoku frontowego przebiega pionowa czerwona strzałka oznaczająca Wysokość H, mierzoną od górnej krawędzi kasety do dolnej krawędzi listwy obciążającej tkaninę. Po prawej stronie grafiki zamieszczono uproszczony profil boczny urządzenia. Wskazuje on na głębokość kasety wynoszącą 106 mm oraz jej całkowitą wysokość równą 118 mm. Schemat boczny pokazuje również pionową linię prowadzenia tkaniny, która opada bezpośrednio z tylnej części obudowy. Nad kasetą, w rzucie z góry, zaznaczono rozmieszczenie trzech uchwytów montażowych na całej szerokości profilu. Całość stanowi przejrzystą instrukcję pomiarową, niezbędną do prawidłowego dopasowania osłony przeciwsłonecznej do otworu okiennego lub elewacji.

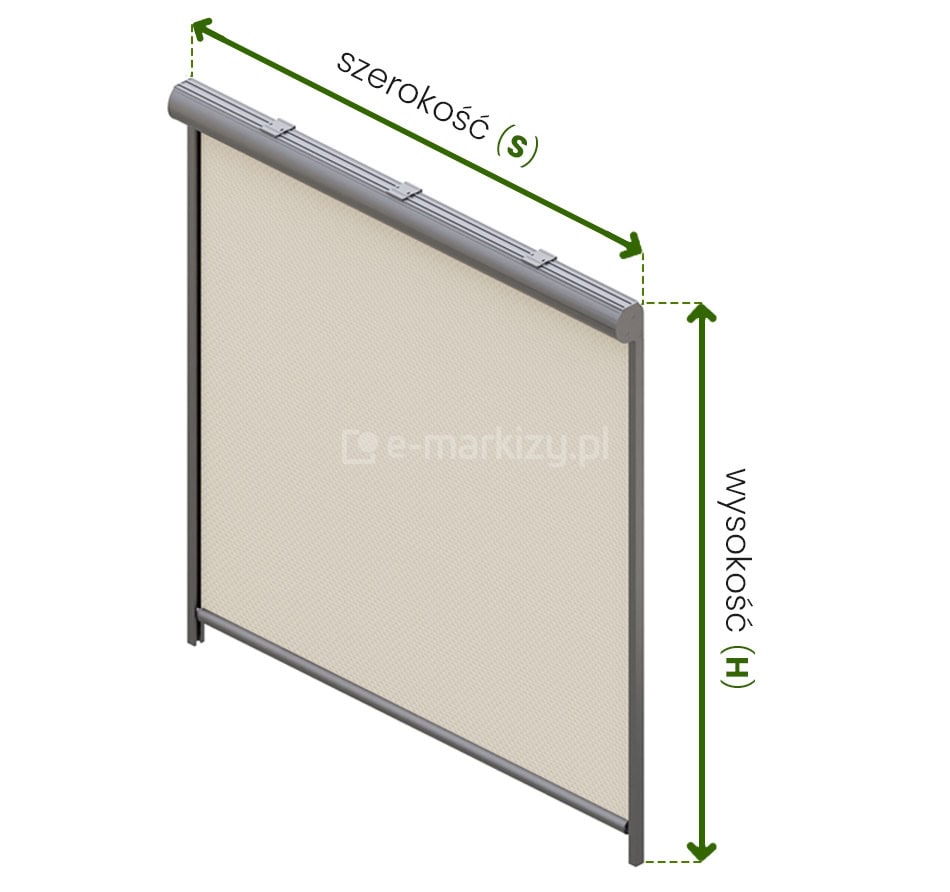

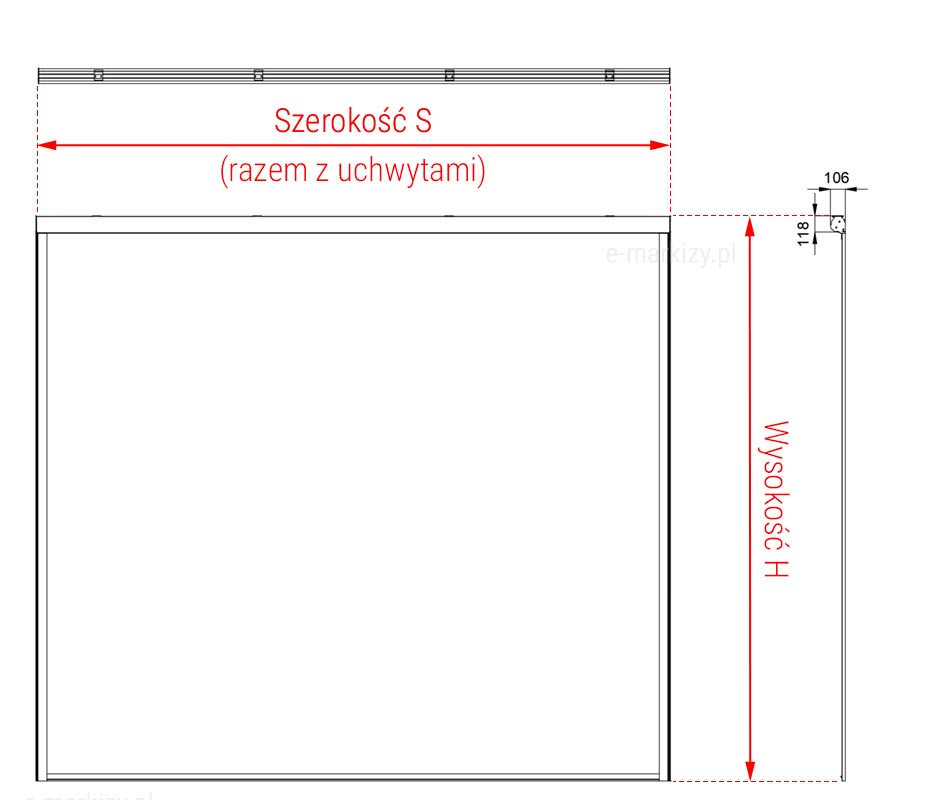

Pomiar refleksola 103 z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 450cm
Wysokość H – jest to wysokość całkowita – do 400cm

Refleksol 103 pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Po prawej stronie od brzegu kasety oraz zakończenia prowadnicy listwowej poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)".

Refleksol 103 Dane Techniczne

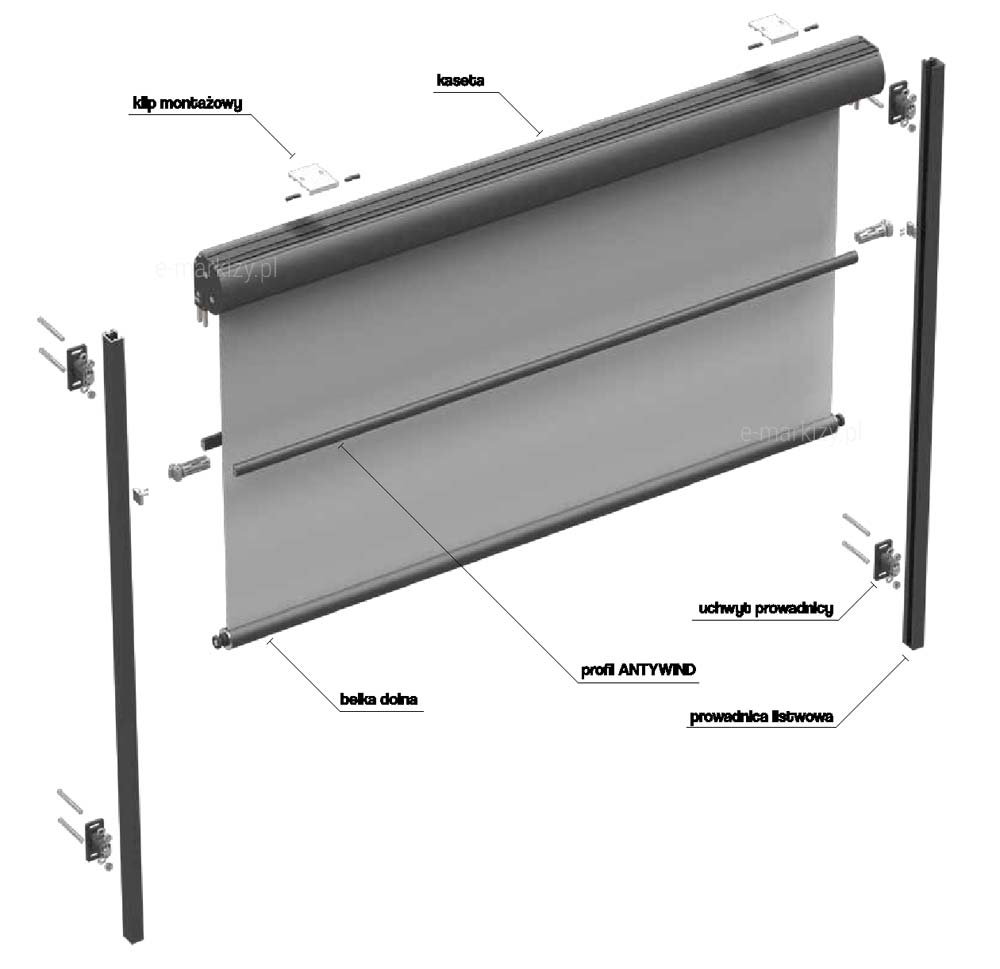

Grafika przedstawia schemat złożeniowy (widok rozstrzelony) systemu osłonowego refleksol 103 Aluprof, prezentujący wszystkie kluczowe komponenty składowe i sposób ich wzajemnego dopasowania. Na centralnym planie znajduje się długa, pozioma kaseta o obłym kształcie, z której wyprowadzona jest szara tkanina techniczna. Nad kasetą umieszczono dwa jasne klipy montażowe wraz z elementami blokującymi, gotowe do osadzenia w profilu górnym. W poprzek tkaniny przebiega poziomy profil ANTYWIND, służący do stabilizacji materiału przed wiatrem, a cała płaszczyzna tkaniny zakończona jest u dołu okrągłą belką dolną. Po obu stronach osłony znajdują się pionowe prowadnice listwowe o kwadratowym przekroju, które montowane są do ściany za pomocą systemowych uchwytów prowadnicy. Każdy uchwyt posiada widoczne otwory na śruby montażowe, które zostały przedstawione obok profili jako oddzielne elementy mocujące. Cała ilustracja wykonana jest w formie trójwymiarowej wizualizacji w odcieniach szarości na czystym, białym tle, a poszczególne części są precyzyjnie wskazane cienkimi liniami z opisami tekstowymi, co ułatwia zrozumienie budowy i technologii montażu produktu.

Refleksol 103 – Komponenty

– klip mocujący,
– kaseta refleksola,
– uchwyt prowadnicy,
– prowadnica listwowa,
– belka dolna,
– profil antywind (profil przeciwwietrzny)

Wersje refleksola z prowadnicami linkowymi i prowadnicami listwowymi posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

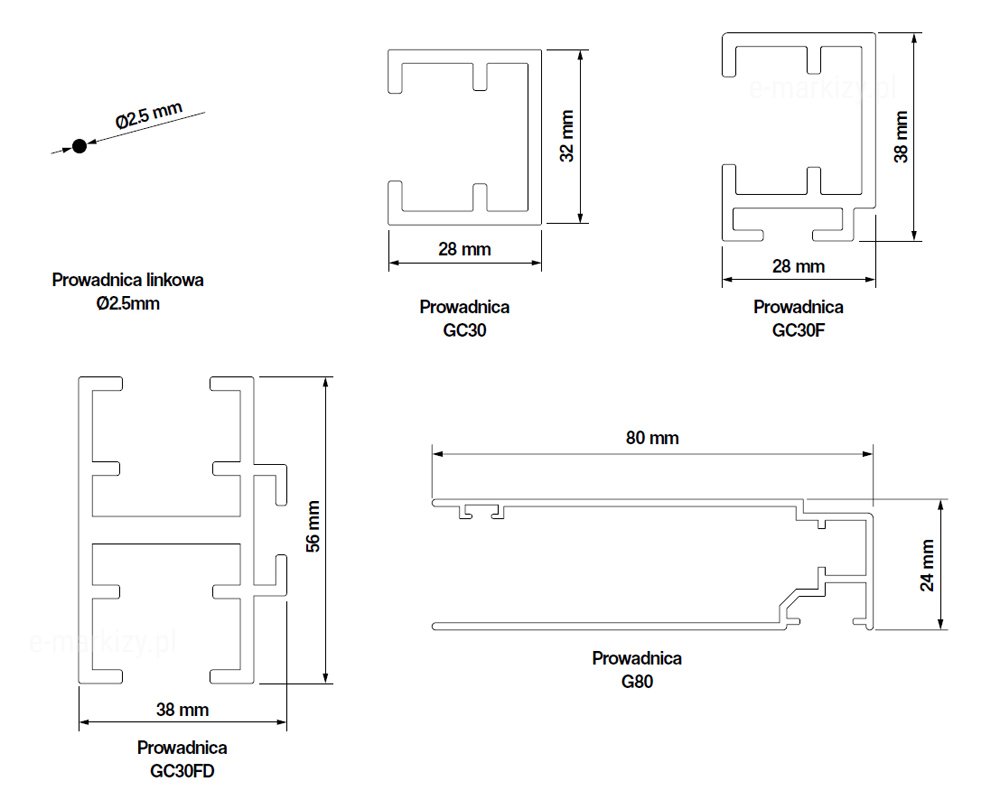

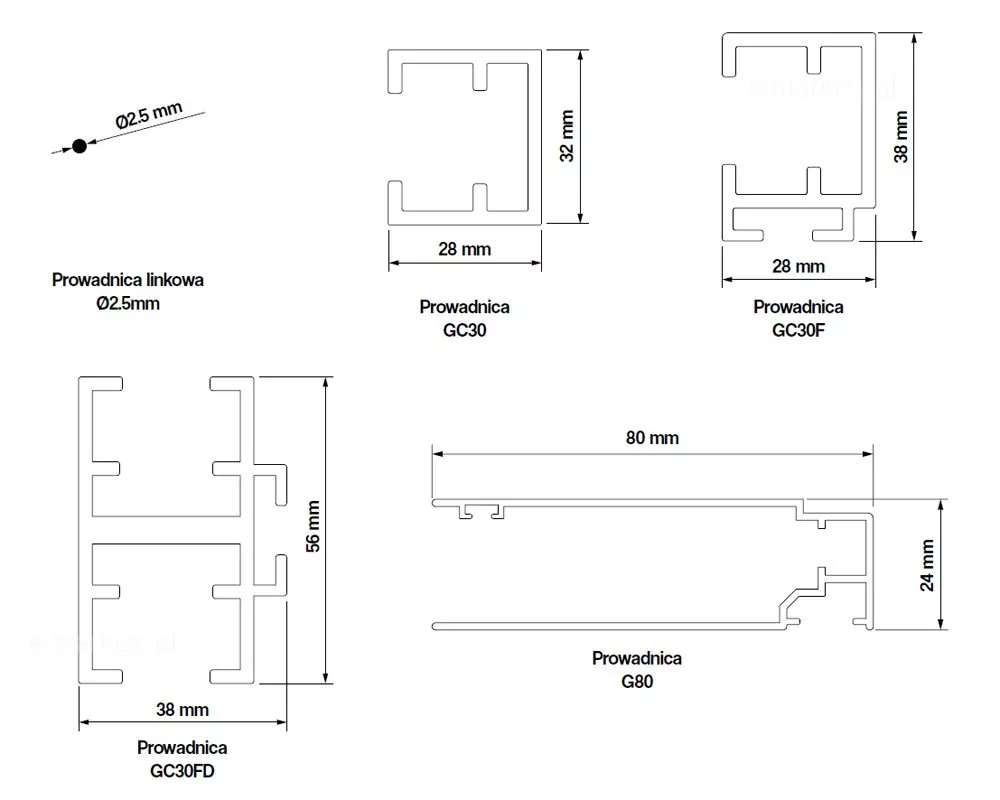

Refleksol 103 – Przekroje prowadnic

– Prowadnica linkowa 2,5mm
– Prowadnica GC30
– Prowadnica GC30F
– Prowadnica GC30FD
– Prowadnica G80

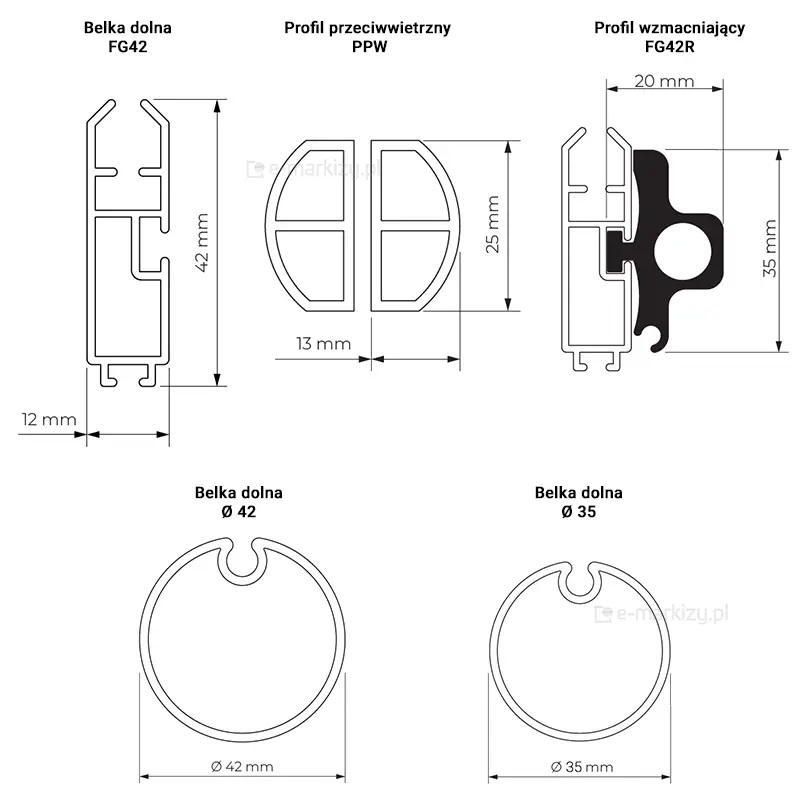

Rysunek techniczny przedstawia zestawienie przekrojów poprzecznych profili dolnych oraz stabilizujących stosowanych w systemie refleksol 103 selt. Grafika składa się z czterech precyzyjnych schematów z naniesionymi wymiarami, wykonanych w formie czarnych obrysów na białym tle. Po lewej stronie znajduje się przekrój pionowy elementu opisanego jako Belka dolna FG42. Profil ten ma wysokość 42 mm i szerokość 12 mm, z widocznymi wewnętrznymi komorami oraz wypustkami montażowymi u dołu. Obok umieszczono rzut kołowy alternatywnego wariantu, opisanego jako Belka dolna o średnicy 42 mm, posiadającego charakterystyczne wcięcie techniczne w górnej części. W środkowej części rysunku widoczny jest dwuczęściowy przekrój oznaczony jako Profil przeciwwietrzny PPW (Profil dodatkowy). Składa się on z dwóch symetrycznych, półkolistych elementów o łącznej szerokości 13 mm i wysokości 25 mm, które po złożeniu tworzą owalny kształt stabilizujący tkaninę. Po prawej stronie przedstawiono Profil wzmacniający FG42R. Jest to połączenie belki dolnej FG42 z dodatkowym, czarnym elementem gumowym lub kompozytowym o specyficznym, anatomicznym kształcie z wypustką i otworem. Całkowita szerokość tego zestawu wynosi 20 mm, a wysokość elementu wzmacniającego to 35 mm. Każdy ze schematów jest wyraźnie podpisany, co ułatwia identyfikację poszczególnych komponentów wykończeniowych rolety.

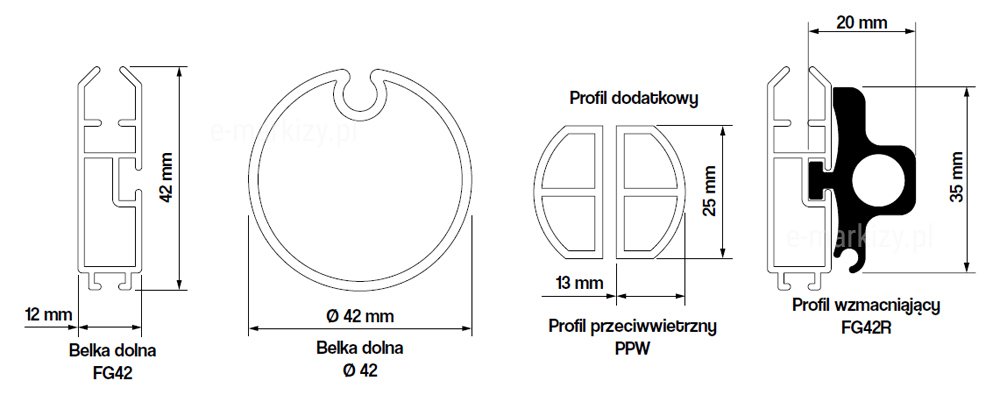

Refleksol 103 – Przekroje belek dolnych i profili

– Belka dolna FG42
– Profil przeciwwietrzny ANTYWIND
– Profil wzmacniający FG42R
– Belka dolna Fi42mm
– Belka dolna Fi35mm

w zależności od konfiguracji, może być stosowana belka płaska lub okrągła, dobierana względem rozmiaru. Poinformuj sprzedającego, jeśli chcesz konkretny rodzaj.

Belki dolne dobierane są do rodzaju prowadnic i systemu refleksola:

– Prowadnica linkowa – belka dolna Fi42
– Prowadnica G80 – belka dolna FG42 lub FG42R
– Prowadnica GC30 – belka dolna Fi42
– Prowadnica GC30F – belka dolna Fi42
– System wolnowiszący – belka dolna Fi42, Fi35, FG42 lub FP33, standardowo stosowana jest belka dolna FG42.

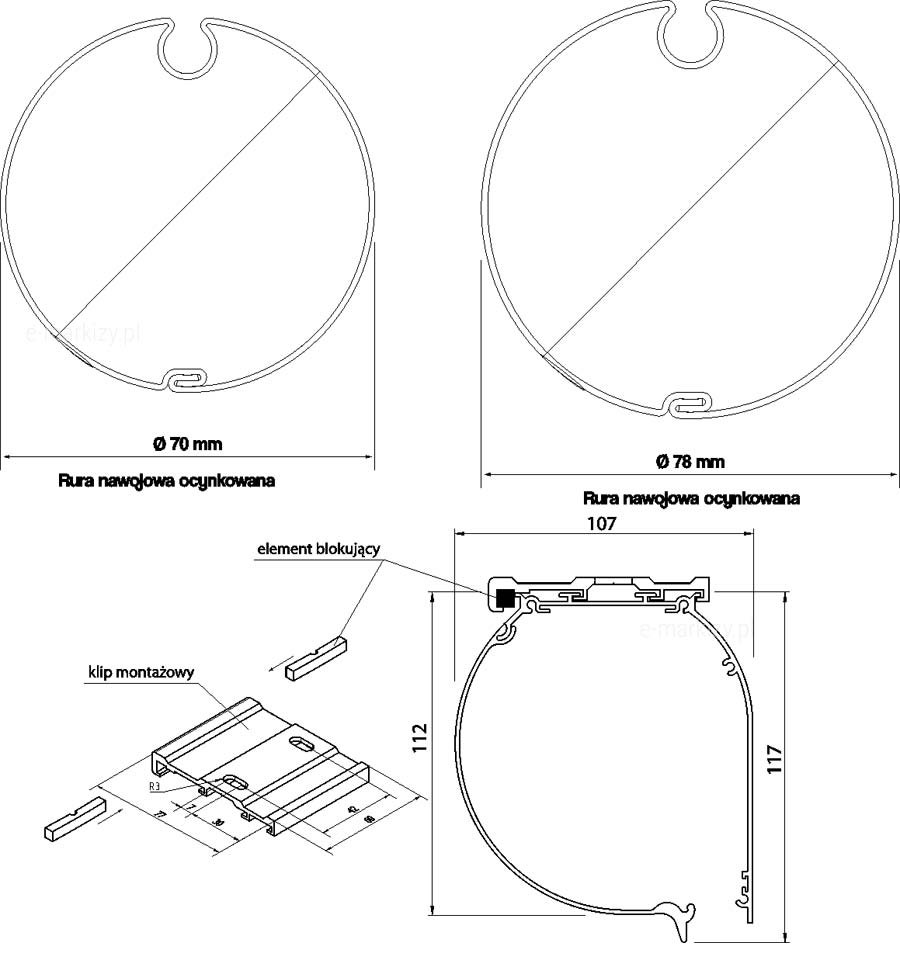

Refleksol 103 – Przekroje rury nawojowej

– Rura nawojowa 70mm
– Rura nawojowa 78mm

– Klip montażowy do kasety refleksola

Rysunek techniczny systemu refleksol 103 selt przedstawia szczegółową dokumentację montażową wariantu z prowadzeniem linkowym przeznaczonego do instalacji sufitowej we wnęce. Lewa sekcja obrazuje przekrój boczny kasety o wysokości 117 mm zamocowanej pionowo do stropu, gdzie wymagana głębokość wnęki wynosi minimum 137 mm, a oś wiercenia oddalona jest o co najmniej 80 mm od krawędzi. Stalowa linka prowadząca, której dystans od ściany oznaczono czerwoną literą L, stabilizuje dolną listwę o średnicy 42 mm i jest zakotwiczona w podłożu. Środkowy schemat podaje wymiary frontowe, wskazując 40 mm odległości linki od tkaniny oraz 5 mm prześwitu pod kasetą, uzupełniając to detalami dwóch typów napinaczy o średnicach 18 mm i 20 mm. Prawy panel zawiera wizualizację gotowej rolety w kolorze antracytowym z jasnym materiałem, prezentując estetykę systemu wnękowego. Całość dokumentacji łączy precyzyjne rzuty liniowe z fotorealistycznym podglądem produktu.

Prowadnice linkowe montaż do sufitu

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

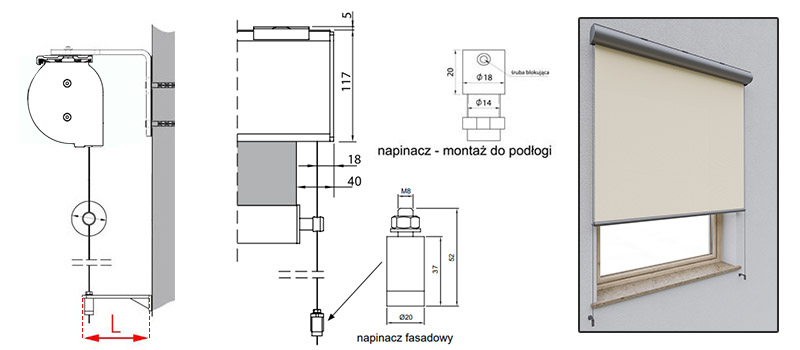

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

Grafika przedstawia szczegółową dokumentację techniczną i montażową systemu refleksol 103 selt w wariancie z prowadzeniem linkowym. Całość składa się z rysunków wymiarowych oraz wizualizacji produktowej. Po lewej stronie znajduje się schematyczny rzut boczny, ukazujący kasetę o obłym kształcie zamontowaną do ściany za pomocą górnego uchwytu dystansowego w kształcie litery L. Z dolnej części kasety wyprowadzona jest stalowa linka, która przechodzi przez oczko stabilizujące w listwie dolnej i kończy się dolnym uchwytem montażowym. Odległość od ściany do osi linki została oznaczona czerwoną literą L ze strzałkami. Środkowa część rysunku zawiera rzut od przodu oraz detale napinaczy. Wysokość kasety określona jest na 117 mm, a szerokość elementu mocującego linkę u dołu kasety to 18 mm. Odległość od krawędzi tkaniny do osi linki wynosi 40 mm. Poniżej znajdują się dwa precyzyjne rysunki techniczne napinaczy: Napinacz – montaż do podłogi: element o średnicy 18 mm z widoczną śrubą blokującą i gwintem. Napinacz fasadowy: cylindryczny element o średnicy 20 mm i całkowitej wysokości 52 mm, z nakrętką kontrującą M8 na szczycie. W prawym panelu umieszczono wizualizację rolety zamontowanej we wnęce okiennej. Antracytowa kaseta kontrastuje z jasną, kremową tkaniną, a po bokach widoczne są subtelne stalowe linki prowadzące, które zapewniają stabilność materiału przy oknie. Całość prezentuje profesjonalny schemat instalacyjny przeznaczony do montażu prowadnic linkowych do fasadowy lub podłogi.

Prowadnice linkowe – Montaż zewnętrzny przy użyciu kątownika Italia Aluprof

Rysunek techniczny przedstawia wymiarowanie stalowego kątownika montażowego o grubości 5 mm, przeznaczonego do systemu Refleksol 76 Italia, ukazanego w czterech rzutach: od frontu, z boku, z góry oraz w formie izometrycznej wizualizacji 3D. Kątownik o ramionach równej długości wynoszącej 120 mm posiada na jednym ramieniu dwa podłużne otwory montażowe typu fasolka o szerokości 8,4 mm, rozmieszczone w osiach oddalonych od krawędzi o 40 mm i 105 mm (65 mm między otworami). Szerokość profilu wynosi 40 mm. Drugie ramię kątownika wyposażone jest w dwa okrągłe otwory o średnicy 5 mm każdy, których środki rozmieszczono w odległościach 54 mm i 102 mm od zgięcia profilu. Wizualizacja izometryczna w lewym dolnym rogu obrazuje zagięcie elementu pod kątem prostym oraz rozmieszczenie wszystkich otworów funkcyjnych. Całość dokumentacji wykonana jest w formie czarno-białego schematu z precyzyjnymi liniami wymiarowymi określającymi parametry techniczne komponentu w milimetrach.

Kątownik Italia – wymiary

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyty prowadnicy

Uchwyt prowadnicy refleksola składa się z następujących elementów:
– sworzeń
– ekstruder
– stopka
Na zamówienie można wyprodukować uchwyty w dowolnym wymiarze od 57mm do 180m

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz wymiarowanie systemu refleksol 103 selt, ukazując sposób osadzenia kasety i prowadnic względem ściany za pomocą uchwytów. Zestawienie składa się z czterech głównych elementów graficznych. Po lewej stronie znajduje się rzut boczny (profil), pokazujący zaokrągloną kasetę osadzoną na prowadnicy, która mocowana jest do ściany za pomocą uchwytu dystansującego. Widoczny jest dystans między krawędzią prowadnicy a płaszczyzną ściany, a boczna część profilu prowadnicy została oznaczona wymiarem 38 mm. Środkowa część grafiki to rzut od przodu z naniesionymi liniami wymiarowymi: wysokość kasety wynosi 117 mm, minimalny odstęp techniczny pod kasetą to 5 mm, a szerokość profilu prowadnicy to 28 mm. Zaznaczono również odległość 15 mm od krawędzi tkaniny do osi prowadnicy. W prawym górnym rogu umieszczono zdjęcie produktowe (wizualizację), prezentujące kasetę w kolorze antracytowym z kremową tkaniną, zamontowaną na szarej elewacji. Pod zdjęciem znajduje się precyzyjny przekrój poprzeczny prowadnicy GC30F o wymiarach zewnętrznych 28 mm szerokości na 38 mm wysokości, z wyraźnie widocznymi wewnętrznymi wypustkami stabilizującymi materiał. Całość dokumentacji, poza zdjęciem poglądowym, wykonana jest w formie czarnych linii konturowych z szarymi wypełnieniami elementów konstrukcyjnych, co ułatwia analizę techniczną montażu fasadowego.

Prowadnice aluminiowe w rolecie – Montaż do ściany na uchwytach

Montaż prowadnic GC30F na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach. Mamy do wyboru 2 różne uchwyty o takiej samej funkcjonalności.

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

a) uchwyt samonośny regulowany TYP 38-45

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

b) uchwyt samonośny regulowany TYP 53-59

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz sposób przygotowania otworów w systemie refleksol 103 selt mocowanym do wnęki. Dokumentacja składa się z kilku schematów wymiarowych, wizualizacji produktowej oraz detali konstrukcyjnych. W lewej części widoczny jest przekrój boczny kasety o zaokrąglonym kształcie, która jest zamontowana bezpośrednio nad pionową prowadnicą o szerokości 38 mm. Miejsce styku tych elementów zostało objęte zielonym okręgiem, od którego odchodzi powiększenie detalu. Powiększenie to pokazuje wewnętrzny mechanizm łączący kasetę z profilem prowadnicy, z zaznaczonymi miejscami na wkręty stabilizujące. Powiększenie to wskazuje na samonośną kasetę systemu refleksol 103. Środkowy schemat przedstawia rzut od przodu, na którym zaznaczono wysokość kasety wynoszącą 117 mm oraz minimalny odstęp technologiczny pod kasetą o wymiarze 5 mm. Prowadnica ma szerokość 28 mm, a krawędź tkaniny jest oddalona od jej osi o 15 mm. W prawym górnym rogu znajduje się wizualizacja zamontowanej rolety w kolorze antracytowym z jasną tkaniną. Poniżej zamieszczono kluczowy schemat techniczny przekroju prowadnicy GC30F o wymiarach 28 mm na 38 mm. Na tym rysunku zielonym kolorem wskazano Miejsce nawiercenia prowadnicy, znajdujące się dokładnie w osi profilu, gdzie wrysowano śrubę montażową wraz z kołkiem rozporowym osadzonym w strukturze ściany. Całość ilustracji służy jako precyzyjna instrukcja instalacyjna dla osób montujących, określająca punkty kotwienia systemu do elewacji.

Prowadnice aluminiowe – Montaż do wnęki kaseta samonośna

Montaż prowadnic GC30F bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach. W tym wariancie, prowadnice należy przewiercić w kilku miejscach.

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz parametry wymiarowe systemu refleksol 103 selt, skupiając się na wariantach osadzenia kasety we wnęce oraz nawierceniu prowadnic mocowanych bezpośrednio do ściany wnęki. Zestawienie zawiera rysunki techniczne, schematy wymiarowe oraz wizualizację detalu. W lewej części grafiki znajdują się dwa przekroje boczne ukazujące montaż kasety: Pierwszy schemat (od lewej) pokazuje montaż ścienny we wnęce, gdzie głębokość wnęki wynosi minimum 137 mm, a wysokość kasety 117 mm. Zaznaczono poziome mocowanie za pomocą kołków rozporowych. Drugi schemat pokazuje montaż sufitowy we wnęce, również przy zachowaniu głębokości minimum 137 mm, z pionowym nawierceniem w górnej części uchwytu (minimum 65 mm od krawędzi). W obu przypadkach widoczna jest prowadnica o szerokości 32 mm z zaznaczonymi punktami montażowymi oraz belka dolna o średnicy 42 mm, a także prowadnice listwowe z zaznaczonymi zielonymi punktorami orientacyjnymi miejscami ich nawiercenia. Środkowa część rysunku to rzut od przodu z liniami pomocniczymi. Określa on wysokość kasety na 117 mm, minimalny prześwit pod kasetą 5 mm oraz szerokość profilu prowadnicy 28 mm. Wskazano również odległość 15 mm od krawędzi tkaniny do osi prowadnicy. Prawy panel zawiera wizualizację rolety w kolorze antracytowym zamontowanej w narożniku wnęki. Poniżej umieszczono precyzyjny przekrój poprzeczny prowadnicy GC30 o wymiarach 28 mm szerokości i 32 mm wysokości. Zielonym kolorem oznaczono Miejsce nawiercenia prowadnicy, znajdujące się na tylnej ściance profilu, przez którą przechodzi śruba montażowa z kołkiem rozporowym do podłoża (przekrój A-A). Całość dokumentacji, utrzymana w czarno-białej stylistyce z zielonymi akcentami, stanowi profesjonalny wzornik instalacyjny.

Prowadnice aluminiowe – Montaż do wnęki kaseta niesamonośna

Montaż prowadnic GC30 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest niesamonośna, tzn. przykręcana jest do ściany lub do sufitu. W tym wariancie, prowadnice należy przewiercić w kilku miejscach.

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w wariancie z szeroką prowadnicą G80, skonfigurowaną do instalacji ściennej we wnęce wewnątrz pomieszczenia. Dokumentacja składa się z serii rysunków wymiarowych, przekrojów oraz wizualizacji narożnika zamontowanego produktu. Na lewym schemacie zaprezentowano rzut boczny kasety o wysokości 117 mm i szerokości 107 mm, zamontowanej poziomo do bocznej płaszczyzny wnęki za pomocą dwóch kołków rozporowych rozmieszczonych w odstępie 35 mm. Poniżej kasety znajduje się prowadnica o głębokości 24 mm, również przytwierdzona do ściany wnękowej. Środkowy rysunek frontowy precyzuje, że około 42,5 mm tkaniny chowa się wewnątrz profilu prowadnicy, a całkowity dystans od krawędzi materiału do zewnętrznego obrysu prowadnicy wynosi 80 mm. W prawym dolnym rogu umieszczono szczegółowy przekrój poprzeczny prowadnicy G80 o wymiarach 80 mm szerokości i 24 mm wysokości. Schemat oznaczony jako A-A pokazuje sposób kotwienia profilu przy użyciu śruby przechodzącej przez otwór o szerokości 8,5 mm, który wymaga zastosowania dodatkowego klipu stalowego pod wkrętem. Prawy górny panel zawiera wizualizację rolety w kolorze antracytowym z jasną tkaniną, ukazującą sposób estetycznego wykończenia styku kasety i prowadnicy G80 we wnęce okiennej. Całość dokumentacji, utrzymana w profesjonalnej czarno-białej stylistyce z technologicznymi opisami, stanowi precyzyjną instrukcję instalacji ściennej.

Montaż do ściany wewnętrznej

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do czołowej powierzchni np ramy/okna/ściany (bez uchwytów prowadnic). Kaseta niesamonośna, przykręcana jest do ściany lub do sufitu.

Grafika techniczna przedstawia rzuty montażowe oraz szczegółowe wymiarowanie systemu refleksol 103 selt w wariancie z szeroką prowadnicą G80, przeznaczonym do instalacji sufitowej we wnęce. Dokumentacja składa się z rysunków liniowych, przekrojów oraz wizualizacji produktowej. Na lewym schemacie ukazano rzut boczny kasety o wysokości 117 mm, zamocowanej pionowo do stropu wnęki o minimalnej głębokości 137 mm, przy czym oś wiercenia znajduje się w odległości minimum 80 mm od krawędzi. Pod kasetą widoczna jest prowadnica o głębokości 24 mm. Środkowy rysunek frontowy precyzuje, że około 42,5 mm materiału chowa się wewnątrz profilu prowadnicy, a całkowita odległość od krawędzi tkaniny do zewnętrznej krawędzi systemu wynosi 80 mm. W prawym dolnym rogu zamieszczono przekrój poprzeczny prowadnicy G80 o wymiarach 80 mm szerokości i 24 mm wysokości. Schemat ten (oznaczony jako A-A) wskazuje sposób montażu do ściany bocznej za pomocą śruby i kołka rozporowego, przechodzących przez tylną część profilu o szerokości 14,5 mm. Prawy górny panel zawiera wizualizację narożnika zamontowanej rolety, gdzie antracytowa kaseta i prowadnica estetycznie obramowują jasną tkaninę przesłony. Całość dokumentacji, utrzymana w profesjonalnej czarno-białej stylistyce, służy do precyzyjnego planowania montażu wielkogabarytowych osłon przeciwsłonecznych.

Montaż do wnęki wewnętrznej

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta niesamonośna, przykręcana jest do ściany lub do sufitu.

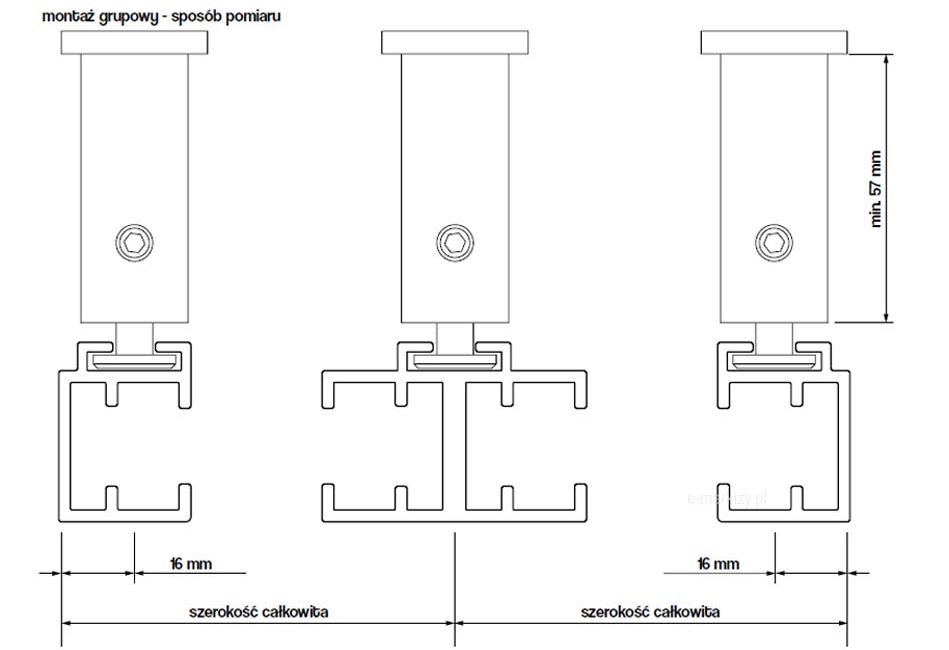

Montaż grupowy prowadnic

Refleksole możemy mocować grupowo, wtedy stosujemy podwójną prowadnicę modułową GC30FD (obustronną – na zdjęciu po lewej).

Montaż wewnętrzny bezpośrednio do ściany

Rysunek pokazuje Refleksol 103 przy montażu wewnętrznym do ściany. Sterowanie korbowe ręczne.

Montaż wewnętrzny do sufitu

Rysunek pokazuje Refleksol 103 przy montażu wewnętrznym do sufitu. Sterowanie korbowe ręczne.

Montaż zewnętrzny do sufitu – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 103 przy montażu zewnętrznym do sufitu. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

Rysunek techniczny przedstawia schemat montażu ściennego systemu Refleksol 103 z napędem ręcznym (korbowym) obsługiwanym bezpośrednio na zewnątrz budynku. Na przekroju poprzecznym widoczna jest aluminiowa kaseta o wysokości całkowitej 112 mm (57 mm powyżej osi obrotu i 55 mm poniżej), przytwierdzona do elewacji za pomocą kołków rozporowych. Wewnątrz obudowy znajduje się mechanizm nawojowy połączony z przekładnią, z której pod skosem wyprowadzony jest przegub do wpięcia drążka korby. Schemat precyzyjnie określa kluczowe wymiary: odległość osi rury nawojowej od ściany wynosi 52 mm, a całkowity wysięg kasety to 90 mm (52 mm do osi + 38 mm zewnętrznej części obudowy). Poniżej kasety widoczna jest górna część prowadnicy G80 oraz profil tkaniny FG42, zachowujący dystans 69 mm od lica ściany.

Montaż wewnętrzny do ściany

Rysunek techniczny przedstawia schemat montażu sufitowego systemu Refleksol 103 z napędem ręcznym (korbowym) obsługiwanym na zewnątrz. Na przekroju poprzecznym widoczna jest zaokrąglona kaseta aluminiowa o wysokości 112 mm, przymocowana do stropu za pomocą klipu montażowego i kołków rozporowych. Schemat wskazuje minimalną odległość montażową od ściany boczną wynoszącą 65 mm oraz dystans 15 mm między przednią częścią kasety a krawędzią wnęki. Wewnątrz obudowy znajduje się mechanizm nawojowy, z którego wyprowadzono przegub do podpięcia drążka korby. Dodatkowe detale obrazują profil belki dolnej o średnicy 42 mm oraz belki płaskiej oznaczonej jako FG42. Całość dokumentacji precyzyjnie określa wymiary potrzebne do instalacji osłony w świetle sufitu, zachowując 38-milimetrowy wysięg przegubu korby poza obrys kasety.

Montaż wewnętrzny do sufitu

Rysunek techniczny przedstawia schemat instalacyjny systemu refleksol 103 z napędem ręcznym realizowanym przez przepust ścienny. Na przekroju poprzecznym widoczna jest aluminiowa kaseta o zaokrąglonym kształcie, zamontowana do nadproża, wewnątrz której znajduje się rura nawojowa z tkaniną oraz belka dolna o średnicy 42 mm. Kluczowym elementem schematu jest mechanizm korbowy, który łączy wnętrze pomieszczenia z kasetą zewnętrzną poprzez trzpień o maksymalnej długości 500 mm, przechodzący przez ścianę budynku. Rysunek zawiera precyzyjne wymiary montażowe, takie jak minimalna odległość osi rury od ściany (65 mm), wysokość mechanizmu wewnętrznego (85 mm) oraz głębokość kasety (57 mm od osi obrotu). Dokumentacja ta określa wytyczne do prawidłowego nawiercenia otworu i osadzenia przegubu korby, umożliwiając obsługę systemu refleksol 103 bezpośrednio z wnętrza pokoju.

Montaż zewnętrzny do sufitu

Belka przeciwwietrzna – maksymalne wymiary

Profil przeciwwietrzny zabezpiecza roletę przed podmuchami wiatru i stabilizuje położenie tkaniny. W zależności od wysokości refleksola, można zastosować jeden lub dwa profile, tak, by tkanina pozostawała w ciągłym naprężeniu. Maksymalna szerokość profila ograniczona jest do 300cm (w zależności od modelu).

Sposób montażu podwójnej belki antywind

Belka przeciwwietrzna – montaż podwójnej belki polega na obróceniu suwaków względem siebie o 108 stopni w prowadnicy GC30 umożliwiając belce dolnej przeciwwietrznej na ominięcie blokady andywind.

1- suwak belki antywind górny
2- suwak belki antywind dolny
3- prowadnica
4- blokada antywind
5- belka przeciwwietrzna (antywind)

Rysunek techniczny przedstawia instrukcję sposobu montażu podwójnej belki antywind w prowadnicy GC30, składającą się z kilku schematów pomocniczych oraz legendy. W górnej części widoczny jest pionowy przekrój prowadnicy z oznaczonymi elementami takimi jak suwak górny, blokada antywind oraz suwak dolny, a obok znajduje się grafika ilustrująca konieczność obrócenia suwaków względem siebie o 180 stopni. Środkową część zajmuje szczegółowa legenda, która przypisuje numery do konkretnych części: 1 to suwak górny, 2 to suwak dolny, 3 to prowadnica GC30, 4 to blokada antywind, a 5 to belka przeciwwietrzna. Dolna lewa strona obrazu prezentuje przekrój poprzeczny złożonego mechanizmu, pokazujący wzajemne ułożenie profili belki i suwaków wewnątrz komory prowadnicy. Po prawej stronie u dołu umieszczono rysunek izometryczny w rozłożeniu (eksplodujący), który obrazuje proces wsuwania suwaków w profil prowadnicy oraz ich połączenie z aluminiowymi belkami przeciwwietrznymi za pomocą śrub montowanych w blokadzie. Całość utrzymana jest w czarno-białej kolorystyce z wyraźnymi liniami pomocniczymi i odnośnikami tekstowymi w języku polskim, wyjaśniającymi, że obrót suwaków pozwala dolnej belce na ominięcie blokady.

Sterowanie roletami screen R103

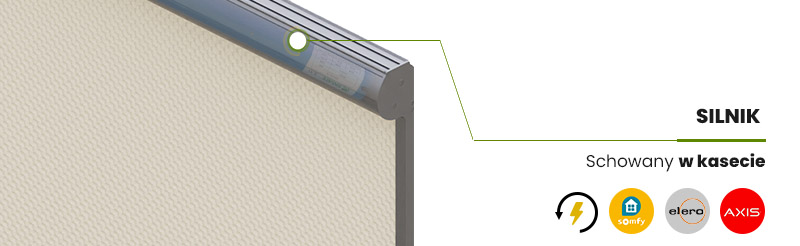

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Grafika techniczna przedstawia dwa warianty sterowania ręcznego dla modelu refleksol 103 aluprof, zilustrowane na przykładzie rolety z jasną tkaniną i antracytową kasetą. Ilustracja jest podzielona na dwie sekcje: Opcja 1 oraz Opcja 2, z których każda zawiera wizualizację ogólną oraz okrągłe powiększenie detalu technicznego. W sekcji Opcja 1, opisanej jako Korba rozłączna przy kasecie, przedstawiono mechanizm, w którym drążek korby jest podpięty bezpośrednio do boku kasety rolety. Na powiększeniu widoczny jest przegubowy system mocowania korby, który zwisa pionowo wzdłuż bocznej krawędzi tkaniny, umożliwiając bezpośrednią obsługę mechanizmu z zewnątrz. W sekcji Opcja 2, opisanej jako Korba rozłączna przepust ścienny, ukazano alternatywny sposób montażu, w którym napęd korbowy jest wyprowadzony prostopadle od boku kasety. Na wizualizacji widoczna jest cienka oś przechodząca przez ścianę budynku, zakończona drążkiem korby po wewnętrznej stronie pomieszczenia. Powiększenie detalu podkreśla prostopadłe odejście mechanizmu od obudowy, co sugeruje sterowanie roletą z wnętrza obiektu. Obie wizualizacje utrzymane są w spójnej kolorystyce, gdzie antracytowe elementy konstrukcyjne kontrastują z beżowym materiałem przesłony, a całość prezentowana jest na białym, neutralnym tle.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Tabela przedstawiająca specyfikację techniczną dla systemów Refleksole Aluprof, określająca maksymalne wymiary szerokości i wysokości w zależności od wybranego modelu oraz grupy tkanin. W pierwszej kolumnie po lewej stronie wymienione są cztery typy systemów: 103, 90, 76 KORBA oraz 76 SILNIK. Kolejna kolumna zatytułowana MAX SZER określa maksymalną szerokość dla tych systemów, która wynosi odpowiednio 4,5 metra dla modelu 103, 3,0 metry dla modelu 90 oraz 2,6 metra dla obu wariantów modelu 76. Górny wiersz tabeli zawiera nazwy poszczególnych grup tkanin ułożone pionowo, są to kolejno: SOLTIS 99, VEROGLIM Acoustics, SUNWORKER, SOLTIS 92, SCREEN 350, SERGE 600, SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, SCREEN 550, SCREEN LUMINOUS, POLYSCREEN 314 BLACK OUT oraz AKRYLOWE TKANINY MARKIZOWE. Główna część tabeli podaje maksymalną wysokość dla danej tkaniny wyrażoną w metrach. Dla modelu 103 maksymalna wysokość wynosi 4,0 metry dla większości tkanin oraz 2,5 metra dla tkanin akrylowych markizowych. Dla modelu 90 wartości te wahają się od 4,0 metrów dla pierwszych czterech tkanin, przez 3,2 metra dla SCREEN 350, 2,5 metra dla SERGE 600 i POLYSCREEN 314 BLACK OUT, aż po 1,5 metra dla SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. W przypadku modelu 76 KORBA maksymalna wysokość to 2,6 metra dla większości materiałów, z wyłączeniem SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, dla którego pole pozostaje puste. Model 76 SILNIK posiada najbardziej restrykcyjne ograniczenia wysokości, wynoszące od 2,6 metra dla tkanin SOLTIS 99 i VEROGLIM, przez 2,4 metra dla SUNWORKER i SOLTIS 92, aż po wartości takie jak 1,8 metra dla SCREEN 350, 1,1 metra dla SERGE 600 i SCREEN 550, 0,9 metra dla SCREEN LUMINOUS oraz 1,6 metra dla tkaniny POLYSCREEN 314 BLACK OUT. Tabela jest kolorowa, z dominacją odcieni zieleni, żółci, pomarańczu i czerwieni, które prawdopodobnie sygnalizują stopień dopuszczalnych obciążeń.

Refleksol 103 – Maksymalna wysokość dla danej tkaniny

Tkaniny używane w refleksolach posiadają ograniczenia wysokości w zależności od modelu osłony. Mniejsze kasety systemu nie są w stanie pomieścić zwiniętej tkaniny o pewnej grubości.

Refleksol 103 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni od zewnątrz oraz od wewnątrz.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta z ekstrudowanego aluminium chroniąca tkaninę
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe.
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości wyrobu do 3 m).
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji

– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Emisja hałasu przez zasłony wewnętrzne z napędem nie jest uważana za znaczące zagrożenie i jest kwestią komfortu. Poziom ciśnienia akustycznego jest niższy lub równy 70 dB(A)
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Napęd elektryczny lub ręczny-korbowy
– Konstrukcja lakierowana proszkowo
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R103
Szerokość maksymalna: 4,5 m (listwowa), 3,5m (linkowa)
Wysokość maksymalna: 4 m (listwowa), 3 m (linkowa)
Maksymalne pole powierzchni tkaniny: 18 m2, (listwowa), 10,5 m2 (linkowa)
Średnica rury nawojowej: 70 lub 78mm
Prowadnice: Listwowe: G80 (wewnętrzna), GC30, GC30F, GC30FD, Linka fi 2,5 mm
Belka dolna: Fi 42 (zewn. i wewn.); FG42 z profilem wzmacniającym FG42R (wewn.)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana, anodowane aluminium
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 63 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 64 / R / 2017
Odporność na obciążenie wiatrem 2 klasa (84 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
