Refleksol 103 Aluprof Sposoby montażu

Roleta typu refleksol 103, może być mocowana na zewnątrz budynku lub wewnątrz pomieszczenia. W zależności od wybranej opcji, stosuje się różne prowadnice i konfiguracje.

REFLEKSOL 103 – PROWADNICE LISTWOWE GC30F I GC30 DO MONTAŻU NA ZEWNĄTRZ LUB WEWNĄTRZ POMIESZCZEŃ

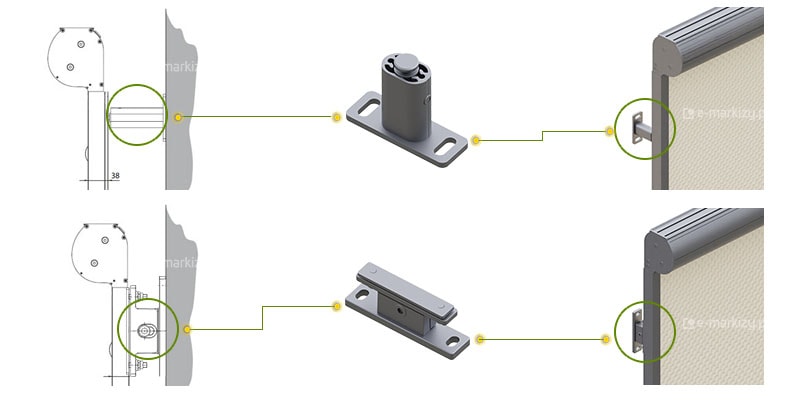

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz wymiarowanie systemu refleksol 103 selt, ukazując sposób osadzenia kasety i prowadnic względem ściany za pomocą uchwytów. Zestawienie składa się z czterech głównych elementów graficznych. Po lewej stronie znajduje się rzut boczny (profil), pokazujący zaokrągloną kasetę osadzoną na prowadnicy, która mocowana jest do ściany za pomocą uchwytu dystansującego. Widoczny jest dystans między krawędzią prowadnicy a płaszczyzną ściany, a boczna część profilu prowadnicy została oznaczona wymiarem 38 mm. Środkowa część grafiki to rzut od przodu z naniesionymi liniami wymiarowymi: wysokość kasety wynosi 117 mm, minimalny odstęp techniczny pod kasetą to 5 mm, a szerokość profilu prowadnicy to 28 mm. Zaznaczono również odległość 15 mm od krawędzi tkaniny do osi prowadnicy. W prawym górnym rogu umieszczono zdjęcie produktowe (wizualizację), prezentujące kasetę w kolorze antracytowym z kremową tkaniną, zamontowaną na szarej elewacji. Pod zdjęciem znajduje się precyzyjny przekrój poprzeczny prowadnicy GC30F o wymiarach zewnętrznych 28 mm szerokości na 38 mm wysokości, z wyraźnie widocznymi wewnętrznymi wypustkami stabilizującymi materiał. Całość dokumentacji, poza zdjęciem poglądowym, wykonana jest w formie czarnych linii konturowych z szarymi wypełnieniami elementów konstrukcyjnych, co ułatwia analizę techniczną montażu fasadowego.

Montaż na Zewnątrz i Wewnątrz

1. Prowadnice listwowe. Montaż na uchwytach do ramy/ściany kaseta samonośna

Montaż prowadnic GC30F na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

W tej opcji, prowadnice aluminiowe montujemy do ramy okna/ściany (do powierzchni czołowej) na uchwytach mocujących. W ofercie do wyboru dwa rodzaje uchwytów. Uchwyt „owalny” stały i uchwyt „wzdłużny” regulowany. Uchwyty spełniają taką samą funkcję i równią się tylko wyglądem i regulacją.
* L= stały wymiar 57mm (Standard), uchwyt „owalny”
* L= stały wymiar 100mm (Opcja), uchwyt „owalny”
* L= stały wymiar 180mm (Opcja), uchwyt „owalny”
* L= stały wymiar w zakresie 57-180mm (Opcja), uchwyt „owalny”
* L= regulacja od 39-45mm (Opcja), uchwyt „wzdłużny”
* L= regulacja od 52-58mm (Opcja), uchwyt „wzdłużny”
Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic.

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyt stały

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

Uchwyt samonośny typ A

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

Uchwyt samonośny typ B

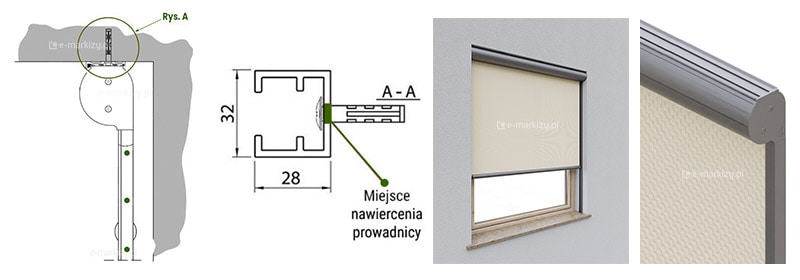

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz sposób przygotowania otworów w systemie refleksol 103 selt mocowanym do wnęki. Dokumentacja składa się z kilku schematów wymiarowych, wizualizacji produktowej oraz detali konstrukcyjnych. W lewej części widoczny jest przekrój boczny kasety o zaokrąglonym kształcie, która jest zamontowana bezpośrednio nad pionową prowadnicą o szerokości 38 mm. Miejsce styku tych elementów zostało objęte zielonym okręgiem, od którego odchodzi powiększenie detalu. Powiększenie to pokazuje wewnętrzny mechanizm łączący kasetę z profilem prowadnicy, z zaznaczonymi miejscami na wkręty stabilizujące. Powiększenie to wskazuje na samonośną kasetę systemu refleksol 103. Środkowy schemat przedstawia rzut od przodu, na którym zaznaczono wysokość kasety wynoszącą 117 mm oraz minimalny odstęp technologiczny pod kasetą o wymiarze 5 mm. Prowadnica ma szerokość 28 mm, a krawędź tkaniny jest oddalona od jej osi o 15 mm. W prawym górnym rogu znajduje się wizualizacja zamontowanej rolety w kolorze antracytowym z jasną tkaniną. Poniżej zamieszczono kluczowy schemat techniczny przekroju prowadnicy GC30F o wymiarach 28 mm na 38 mm. Na tym rysunku zielonym kolorem wskazano Miejsce nawiercenia prowadnicy, znajdujące się dokładnie w osi profilu, gdzie wrysowano śrubę montażową wraz z kołkiem rozporowym osadzonym w strukturze ściany. Całość ilustracji służy jako precyzyjna instrukcja instalacyjna dla osób montujących, określająca punkty kotwienia systemu do elewacji.

Montaż na Zewnątrz

2. Prowadnice listwowe. Montaż bez uchwytów do wnęki kaseta samonośna

Montaż prowadnic bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

– Prowadnice GC30F należy przewiercić we własnym zakresie (na wylot) w kilku miejscach w zależności od długości prowadnicy. Powstałe, czołowe otwory, należy zaślepić zaślepką pcv. Zaślepki występują tylko w kilku kolorach (nie są lakierowane pod kolor konstrukcji)

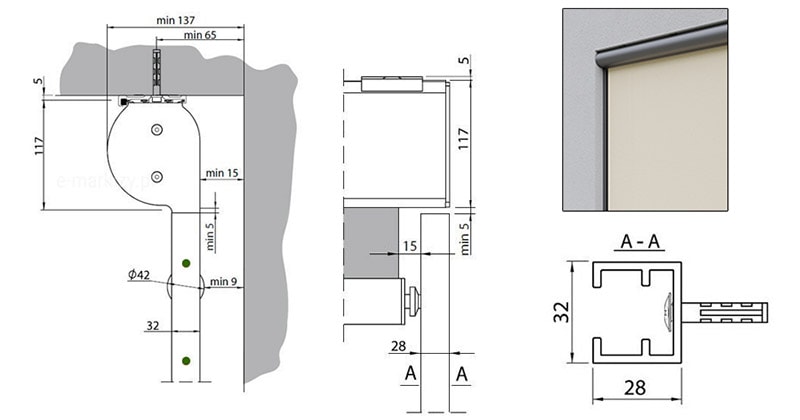

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt, skupiając się na wariancie instalacji sufitowej we wnęce oraz szczegółowych parametrach nawierceń. Dokumentacja łączy rzuty liniowe, przekroje wymiarowe oraz wizualizacje gotowego produktu. W lewej części znajduje się schematyczny rzut boczny kasety o wysokości 117 mm, zamocowanej pionowo do stropu wnęki. Górny punkt montażowy został wyróżniony zielonym okręgiem i opisany jako Rys. A, co odsyła do detalu technicznego kotwienia. Poniżej kasety przebiega pionowa prowadnica, w której zaznaczono zielonymi punktami sugerowane rozmieszczenie wkrętów montażowych. Centralny element grafiki to precyzyjny przekrój poprzeczny prowadnicy GC30 o wymiarach 28 mm szerokości oraz 32 mm wysokości. Zielona linia wskazuje miejsce nawiercenia prowadnicy na jej tylnej ściance, przez którą przechodzi śruba montażowa z kołkiem rozporowym w głąb podłoża (oznaczenie przekroju A-A). Prawa strona grafiki zawiera dwie wizualizacje: Szerszy kadr pokazuje kompletną roletę w kolorze antracytowym z jasną tkaniną, idealnie wkomponowaną we wnękę okienną. Zbliżenie po prawej stronie prezentuje detal estetycznego wykończenia zaokrąglonej kasety oraz fakturę materiału osłony. Całość dokumentacji, utrzymana w profesjonalnej stylistyce z wyraźnymi zielonymi akcentami informacyjnymi, służy jako precyzyjna instrukcja montażu sufitowego dla wykonawców.

Prowadnice (GC30F) mocowane są bezpośrednio (bez uchwytów) do powierzchni bocznej wnęki okna. Aby zamocować prowadnice, należy przywiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

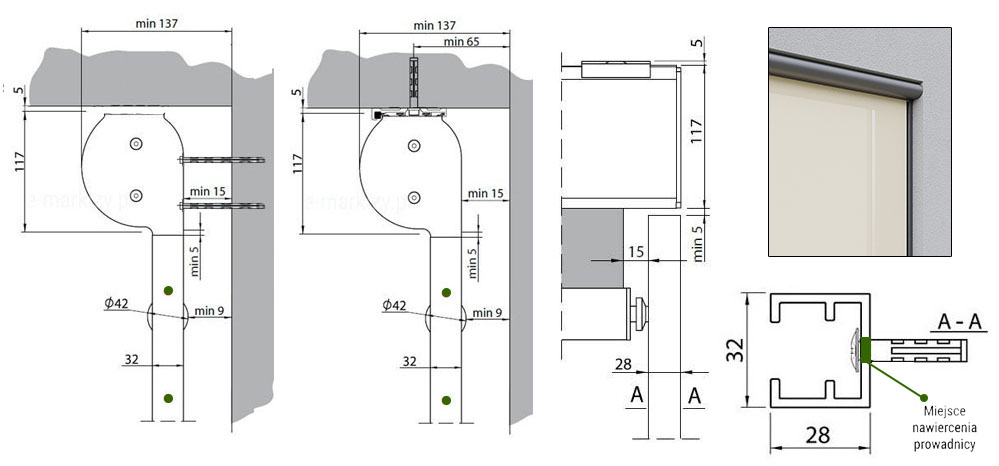

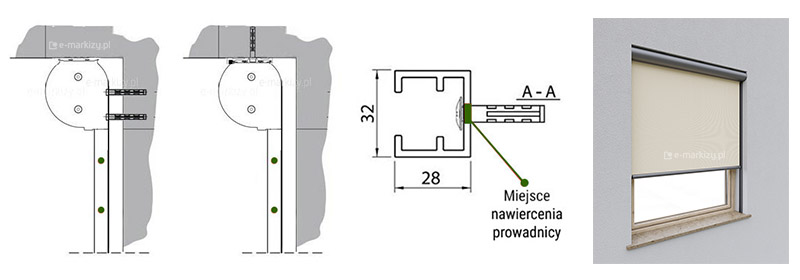

Grafika techniczna przedstawia szczegółowe rzuty montażowe oraz parametry wymiarowe systemu refleksol 103 selt, skupiając się na wariantach osadzenia kasety we wnęce oraz nawierceniu prowadnic mocowanych bezpośrednio do ściany wnęki. Zestawienie zawiera rysunki techniczne, schematy wymiarowe oraz wizualizację detalu. W lewej części grafiki znajdują się dwa przekroje boczne ukazujące montaż kasety: Pierwszy schemat (od lewej) pokazuje montaż ścienny we wnęce, gdzie głębokość wnęki wynosi minimum 137 mm, a wysokość kasety 117 mm. Zaznaczono poziome mocowanie za pomocą kołków rozporowych. Drugi schemat pokazuje montaż sufitowy we wnęce, również przy zachowaniu głębokości minimum 137 mm, z pionowym nawierceniem w górnej części uchwytu (minimum 65 mm od krawędzi). W obu przypadkach widoczna jest prowadnica o szerokości 32 mm z zaznaczonymi punktami montażowymi oraz belka dolna o średnicy 42 mm, a także prowadnice listwowe z zaznaczonymi zielonymi punktorami orientacyjnymi miejscami ich nawiercenia. Środkowa część rysunku to rzut od przodu z liniami pomocniczymi. Określa on wysokość kasety na 117 mm, minimalny prześwit pod kasetą 5 mm oraz szerokość profilu prowadnicy 28 mm. Wskazano również odległość 15 mm od krawędzi tkaniny do osi prowadnicy. Prawy panel zawiera wizualizację rolety w kolorze antracytowym zamontowanej w narożniku wnęki. Poniżej umieszczono precyzyjny przekrój poprzeczny prowadnicy GC30 o wymiarach 28 mm szerokości i 32 mm wysokości. Zielonym kolorem oznaczono Miejsce nawiercenia prowadnicy, znajdujące się na tylnej ściance profilu, przez którą przechodzi śruba montażowa z kołkiem rozporowym do podłoża (przekrój A-A). Całość dokumentacji, utrzymana w czarno-białej stylistyce z zielonymi akcentami, stanowi profesjonalny wzornik instalacyjny.

Montaż na Zewnątrz

3. Prowadnice listwowe. Montaż bez uchwytów do wnęki kaseta niesamonośna

Montaż prowadnic GC30 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest niesamonośna, tzn. przykręcana jest do ściany lub do sufitu.

– Prowadnice należy przewiercić we własnym zakresie (na wylot) w kilku miejscach w zależności od długości prowadnicy. Powstałe, czołowe otwory, należy zaślepić zaślepką pcv. Zaślepki występują tylko w kilku kolorach (nie są lakierowane pod kolor konstrukcji)

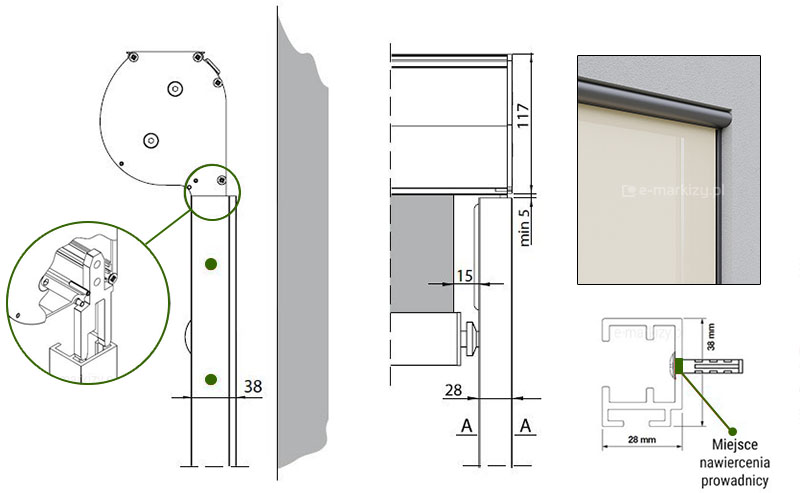

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w dwóch wariantach instalacji wnękowej oraz szczegółowy schemat nawiercenia prowadnicy. Dokumentacja składa się z rysunków przekrojowych, wymiarowania oraz wizualizacji produktowej. Po lewej stronie widoczne są dwa rzuty boczne montażu kasety we wnęce okiennej. Pierwszy schemat prezentuje montaż ścienny, gdzie uchwyt jest przytwierdzony poziomo do pionowej płaszczyzny wnęki, natomiast drugi schemat obrazuje montaż sufitowy z pionowym zakotwiczeniem w stropie wnęki. W obu przypadkach zaokrąglona kaseta łączy się z pionową prowadnicą, a listwa dolna o średnicy 42 mm stabilizuje materiał. Na profilach prowadnic kropkami zaznaczono sugerowane punkty montażowe. W centralnej części znajduje się precyzyjny przekrój poprzeczny prowadnicy GC30 o wymiarach 28 mm szerokości oraz 32 mm wysokości. Zielonym kolorem oznaczono miejsce nawiercenia prowadnicy na jej tylnej ściance, przez którą przechodzi śruba montażowa z kołkiem rozporowym wchodzącym w strukturę ściany (oznaczenie przekroju A-A). Prawy panel zawiera wizualizację rolety w kolorze antracytowym z jasną tkaniną, idealnie dopasowanej do wymiarów wnęki okiennej. Całość dokumentacji wykonana jest w formie czytelnych czarnych linii konturowych z szarymi wypełnieniami elementów architektonicznych.

Prowadnice (GC30) mocowane są bezpośrednio (bez uchwytów) do powierzchni bocznej wnęki okna. Aby zamocować prowadnice, należy przywiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest przytwierdzana do ściany za pomocą wkrętów (Rys. A) lub do sufitu za pomocą klipów sufitowych dołączonych do zestawu (Rys. B). Prowadnice należy przewiercić we własnym zakresie (na wylot).

REFLEKSOL 103 – PROWADNICE LISTWOWE GC30 I G80 DO MONTAŻU WEWNĄTRZ POMIESZCZEŃ

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w wariancie sufitowym we wnęce, z uwzględnieniem precyzyjnego wymiarowania i sposobu kotwienia prowadnic. Zestawienie obejmuje rysunki przekrojowe, rzuty frontowe oraz wizualizację detalu. Na lewym schemacie zaprezentowano rzut boczny kasety o wysokości 117 mm, zamocowanej pionowo do stropu wnęki o głębokości minimum 137 mm, gdzie oś nawiercenia znajduje się 65 mm od krawędzi. Pod kasetą zamontowana jest prowadnica o szerokości 32 mm, a listwa dolna tkaniny ma średnicę 42 mm. Środkowy rysunek frontowy określa wysokość kasety na 117 mm, minimalny prześwit pod nią na 5 mm oraz odległość 15 mm od krawędzi materiału do osi prowadnicy o szerokości 28 mm. W prawym dolnym rogu znajduje się przekrój poprzeczny prowadnicy GC30 (28 mm na 32 mm) z oznaczeniem A-A. Zielony punkt wskazuje miejsce nawiercenia prowadnicy na jej tylnej ściance, przez którą przechodzi śruba montażowa z kołkiem rozporowym w głąb ściany. Prawy górny panel to wizualizacja gotowej instalacji w kolorze antracytowym z jasną tkaniną, ukazująca estetyczne dopasowanie systemu do narożnika wnęki okiennej. Całość dokumentacji, wykonana w formie czarnych linii z szarymi elementami konstrukcyjnymi, stanowi profesjonalną instrukcję instalacyjną.

Montaż Wewnątrz Pomieszczeń

1. Prowadnice listwowe. Montaż bez uchwytów do wnęki kaseta niesamonośna

Montaż prowadnic wąskich GC30 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta przykręcana jest do ściany lub do sufitu.

Prowadnice wąskie (GC30) mocowane są bezpośrednio (bez uchwytów) do powierzchni bocznej wnęki okna. Aby zamocować prowadnice, należy przywiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest przytwierdzana do ściany za pomocą wkrętów lub do sufitu za pomocą klipów sufitowych dołączonych do zestawu.

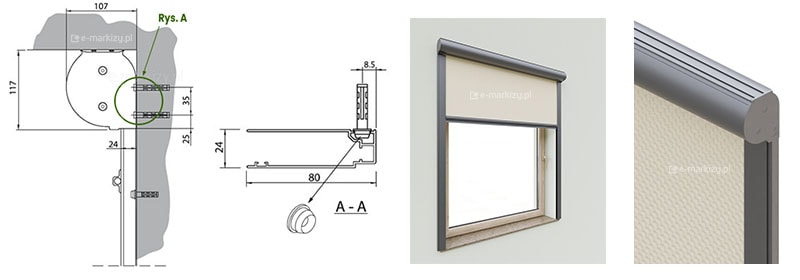

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w wariancie z szeroką prowadnicą G80, skonfigurowaną do instalacji ściennej we wnęce wewnątrz pomieszczenia. Dokumentacja składa się z serii rysunków wymiarowych, przekrojów oraz wizualizacji narożnika zamontowanego produktu. Na lewym schemacie zaprezentowano rzut boczny kasety o wysokości 117 mm i szerokości 107 mm, zamontowanej poziomo do bocznej płaszczyzny wnęki za pomocą dwóch kołków rozporowych rozmieszczonych w odstępie 35 mm. Poniżej kasety znajduje się prowadnica o głębokości 24 mm, również przytwierdzona do ściany wnękowej. Środkowy rysunek frontowy precyzuje, że około 42,5 mm tkaniny chowa się wewnątrz profilu prowadnicy, a całkowity dystans od krawędzi materiału do zewnętrznego obrysu prowadnicy wynosi 80 mm. W prawym dolnym rogu umieszczono szczegółowy przekrój poprzeczny prowadnicy G80 o wymiarach 80 mm szerokości i 24 mm wysokości. Schemat oznaczony jako A-A pokazuje sposób kotwienia profilu przy użyciu śruby przechodzącej przez otwór o szerokości 8,5 mm, który wymaga zastosowania dodatkowego klipu stalowego pod wkrętem. Prawy górny panel zawiera wizualizację rolety w kolorze antracytowym z jasną tkaniną, ukazującą sposób estetycznego wykończenia styku kasety i prowadnicy G80 we wnęce okiennej. Całość dokumentacji, utrzymana w profesjonalnej czarno-białej stylistyce z technologicznymi opisami, stanowi precyzyjną instrukcję instalacji ściennej.

Montaż Wewnątrz Pomieszczeń

2. Prowadnice listwowe. Montaż bez uchwytów do ramy/ściany (p. szeroka)

Montaż prowadnic szerokich G80 bezpośrednio do czołowej powierzchni np ramy/okna/ściany (bez uchwytów prowadnic). Kaseta przykręcana jest do ściany lub do sufitu.

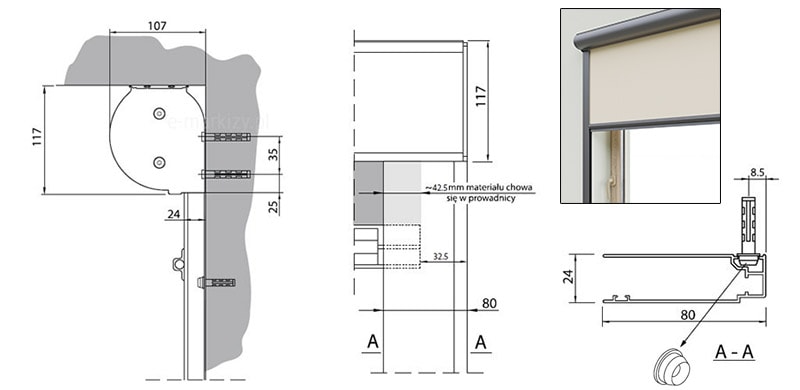

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w konfiguracji ściennej we wnęce z wykorzystaniem szerokiej prowadnicy G80. Dokumentacja łączy schematy liniowe, rzuty wymiarowe oraz wizualizacje gotowego produktu. W lewej części znajduje się rzut boczny kasety o wysokości 117 mm i szerokości 107 mm, zamontowanej do pionowej ściany wnęki. Miejsce kotwienia za pomocą dwóch kołków rozporowych w odstępie 35 mm zostało wyróżnione zielonym okręgiem i oznaczone jako Rys. A. Poniżej kasety przebiega prowadnica o głębokości 24 mm, na której zaznaczono zielonymi punktami sugerowane miejsca nawierceń. Centralny schemat zawiera precyzyjny przekrój poprzeczny prowadnicy G80 o szerokości 80 mm i wysokości 24 mm. Rysunek techniczny oznaczony jako A-A pokazuje sposób montażu profilu do ściany bocznej za pomocą śruby i kołka rozporowego o średnicy 8,5 mm. Zainstalowanie prowadnicy do ściany wymaga zastosowania dodatkowego klipu, który został pokazany na rysunku pod strzałką. Prawa strona grafiki prezentuje wizualizacje produktu: Widok ogólny ukazuje kompletną roletę w kolorze antracytowym z jasną tkaniną, wkomponowaną w narożnik wnęki okiennej od strony zewnętrznej, na ścianie. Zbliżenie po prawej stronie podkreśla strukturę materiału oraz estetyczne połączenie obudowy kasety z szerokim profilem prowadnicy G80. Całość dokumentacji służy jako precyzyjna instrukcja instalacyjna, ułatwiająca prawidłowe rozplanowanie punktów montażowych w świetle otworu okiennego.

Prowadnice szerokie (G80) stosujemy wyłącznie wewnątrz pomieszczeń. Mocowane są bezpośrednio (bez uchwytów) do powierzchni czołowej np.ramy okna, ściany, itp. Aby zamocować prowadnice, należy użyć specjalnych nasadek, na które „doczepia się” prowadnice. Przy tym sposobie montażu, kaseta jest przytwierdzana do ściany za pomocą wkrętów lub do sufitu za pomocą klipów sufitowych dołączonych do zestawu).

Grafika techniczna przedstawia rzuty montażowe oraz szczegółowe wymiarowanie systemu refleksol 103 selt w wariancie z szeroką prowadnicą G80, przeznaczonym do instalacji sufitowej we wnęce. Dokumentacja składa się z rysunków liniowych, przekrojów oraz wizualizacji produktowej. Na lewym schemacie ukazano rzut boczny kasety o wysokości 117 mm, zamocowanej pionowo do stropu wnęki o minimalnej głębokości 137 mm, przy czym oś wiercenia znajduje się w odległości minimum 80 mm od krawędzi. Pod kasetą widoczna jest prowadnica o głębokości 24 mm. Środkowy rysunek frontowy precyzuje, że około 42,5 mm materiału chowa się wewnątrz profilu prowadnicy, a całkowita odległość od krawędzi tkaniny do zewnętrznej krawędzi systemu wynosi 80 mm. W prawym dolnym rogu zamieszczono przekrój poprzeczny prowadnicy G80 o wymiarach 80 mm szerokości i 24 mm wysokości. Schemat ten (oznaczony jako A-A) wskazuje sposób montażu do ściany bocznej za pomocą śruby i kołka rozporowego, przechodzących przez tylną część profilu o szerokości 14,5 mm. Prawy górny panel zawiera wizualizację narożnika zamontowanej rolety, gdzie antracytowa kaseta i prowadnica estetycznie obramowują jasną tkaninę przesłony. Całość dokumentacji, utrzymana w profesjonalnej czarno-białej stylistyce, służy do precyzyjnego planowania montażu wielkogabarytowych osłon przeciwsłonecznych.

Montaż Wewnątrz Pomieszczeń

3. Prowadnice listwowe. Montaż bez uchwytów do wnęki (p. szeroka)

Montaż prowadnic szerokich G80 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta przykręcana jest do ściany lub do sufitu.

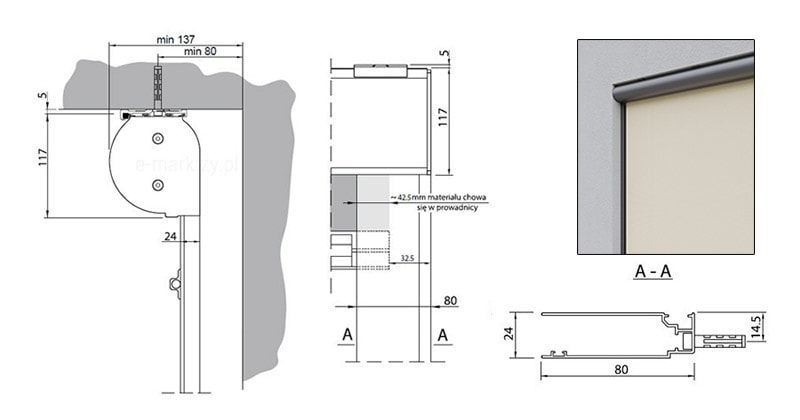

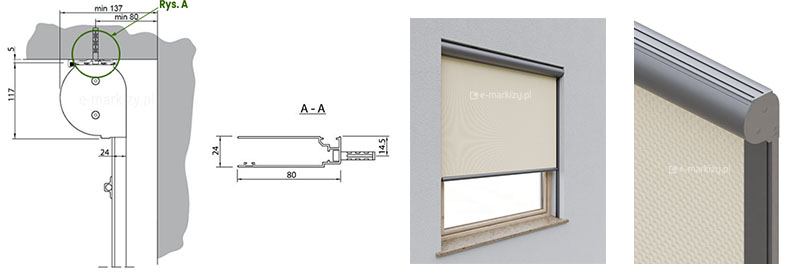

Grafika techniczna przedstawia dokumentację montażową systemu refleksol 103 selt w wariancie sufitowym we wnęce, wykorzystującym szeroką prowadnicę G80 mocowaną do boku wnęki. Na arkuszu zestawiono rysunki techniczne, przekroje wymiarowe oraz wizualizacje gotowego produktu. W lewej części znajduje się rzut boczny kasety o wysokości 117 mm, zamocowanej pionowo do stropu wnęki o głębokości minimum 137 mm. Punkt kotwienia w górnej części uchwytu został wyróżniony zielonym okręgiem i oznaczony jako Rys. A, ze wskazaniem minimalnej odległości 80 mm od krawędzi. Pod kasetą zamontowana jest prowadnica o głębokości 24 mm. Centralny element stanowi przekrój poprzeczny prowadnicy G80 o wymiarach 80 mm szerokości i 24 mm wysokości (oznaczenie A-A). Rysunek wskazuje sposób montażu do ściany bocznej za pomocą śruby przechodzącej przez otwór o szerokości 14,5 mm. Po prawej stronie umieszczono wizualizację rolety w kolorze antracytowym z jasną tkaniną, ukazującą estetyczne dopasowanie systemu do wnęki okiennej, oraz zbliżenie na detale wykończenia kasety. Całość dokumentacji, wykonana w formie czarnych linii z zielonymi akcentami informacyjnymi, stanowi profesjonalną instrukcję dla wykonawców.

Prowadnice (G80) mocowane są bezpośrednio (bez uchwytów) do bocznej powierzchni wnęki okna. Aby zamocować prowadnice, należy przewiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest przytwierdzana do ściany za pomocą wkrętów lub do sufitu za pomocą klipów sufitowych dołączonych do zestawu).

REFLEKSOL 103 – PROWADNICE LINKOWE DO MONTAŻU NA ZEWNĄTRZ LUB WEWNĄTRZ POMIESZCZEŃ

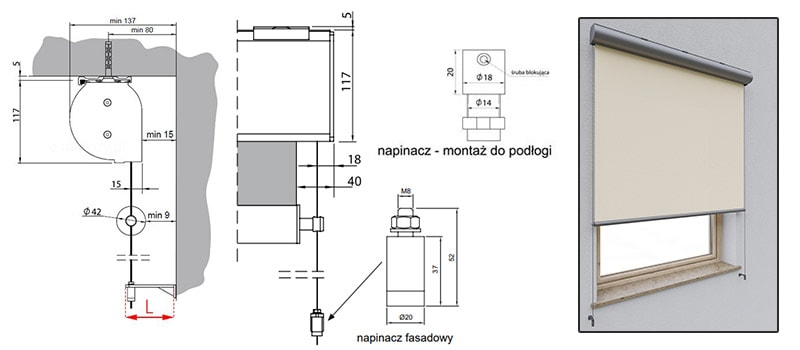

Rysunek techniczny systemu refleksol 103 selt przedstawia szczegółową dokumentację montażową wariantu z prowadzeniem linkowym przeznaczonego do instalacji sufitowej we wnęce. Lewa sekcja obrazuje przekrój boczny kasety o wysokości 117 mm zamocowanej pionowo do stropu, gdzie wymagana głębokość wnęki wynosi minimum 137 mm, a oś wiercenia oddalona jest o co najmniej 80 mm od krawędzi. Stalowa linka prowadząca, której dystans od ściany oznaczono czerwoną literą L, stabilizuje dolną listwę o średnicy 42 mm i jest zakotwiczona w podłożu. Środkowy schemat podaje wymiary frontowe, wskazując 40 mm odległości linki od tkaniny oraz 5 mm prześwitu pod kasetą, uzupełniając to detalami dwóch typów napinaczy o średnicach 18 mm i 20 mm. Prawy panel zawiera wizualizację gotowej rolety w kolorze antracytowym z jasnym materiałem, prezentując estetykę systemu wnękowego. Całość dokumentacji łączy precyzyjne rzuty liniowe z fotorealistycznym podglądem produktu.

1. Prowadnice linkowe. Montaż do sufitu LUB 2. Do ramy/ściany

Przy wyborze prowadnic linkowych, kaseta refleksola mocowana jest najczęściej bezpośrednio do sufitu (za pomocą klipów) lub do ściany/ramy za pomocą kątownika kasety (rzadziej), możliwe także jest bezpośrednie przykręcenie kasety do powierzchni pionowej (nawierty w kasecie należy wykonać we własnym zakresie). Uchwyty linek mogą być montowane do powierzchni czołowej (np. fasady/ramy/okna) lub ewentualnie do podłoża. W nietypowych sytuacjach, kasetę możemy również przykręcić do powierzchni czołowej nie stosując żadnych uchwytów. W tym celu nawiercamy kasetę refleksola i mocujemy ją bezpośrednio do powierzchni.

Uchwyty linek mogą być montowane do powierzchni czołowej np. ramy/okna/fasady/ściany lub ewentualnie do podłoża-podłogi. Do uchwytu mocujemy specjalny napinacz linki, którego pozycję możemy regulować w pewnych zakresach. Napinacz pełni również funkcję naciągania linki (prowadnicy linkowej).

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Refleksol 103 Aluprof Sposoby montażu

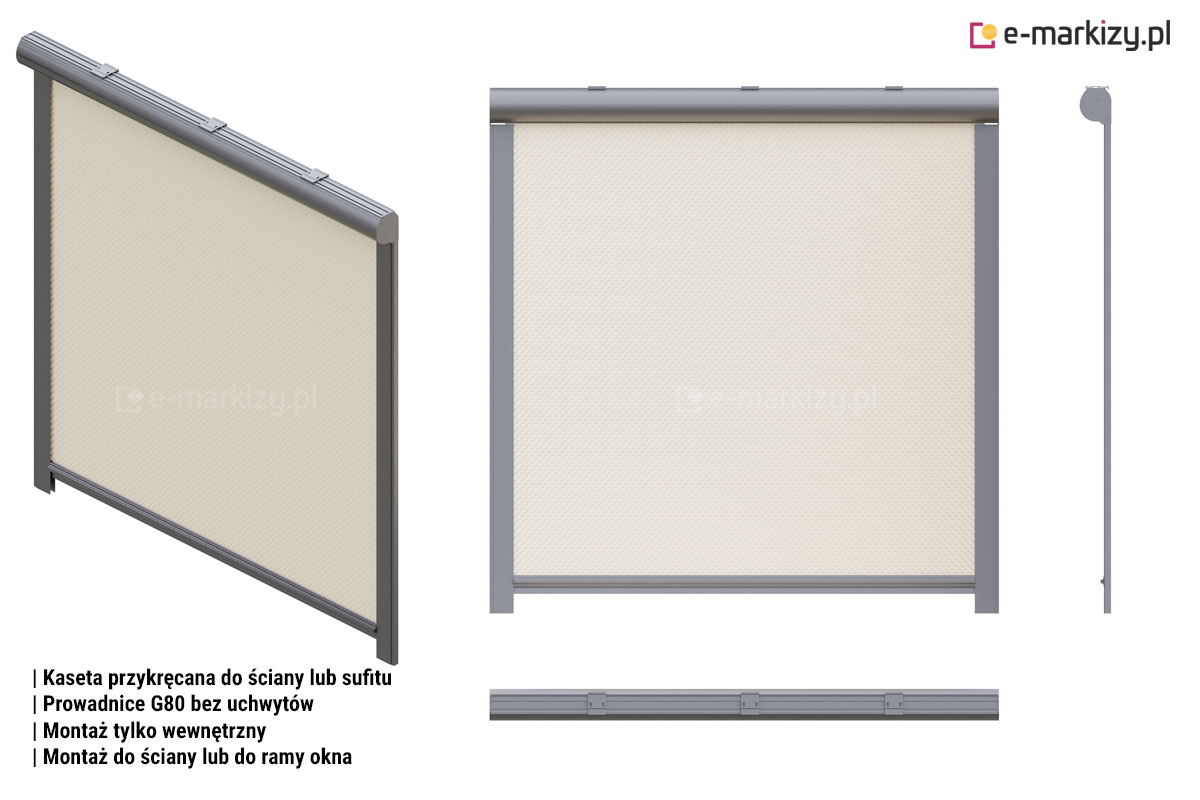

Refleksol 103 ALUPROF
| Kaseta przykręcana do ściany lub sufitu
| Prowadnice G80 bez uchwytów
| Montaż tylko wewnętrzny
| Montaż do ściany lub do ramy okna

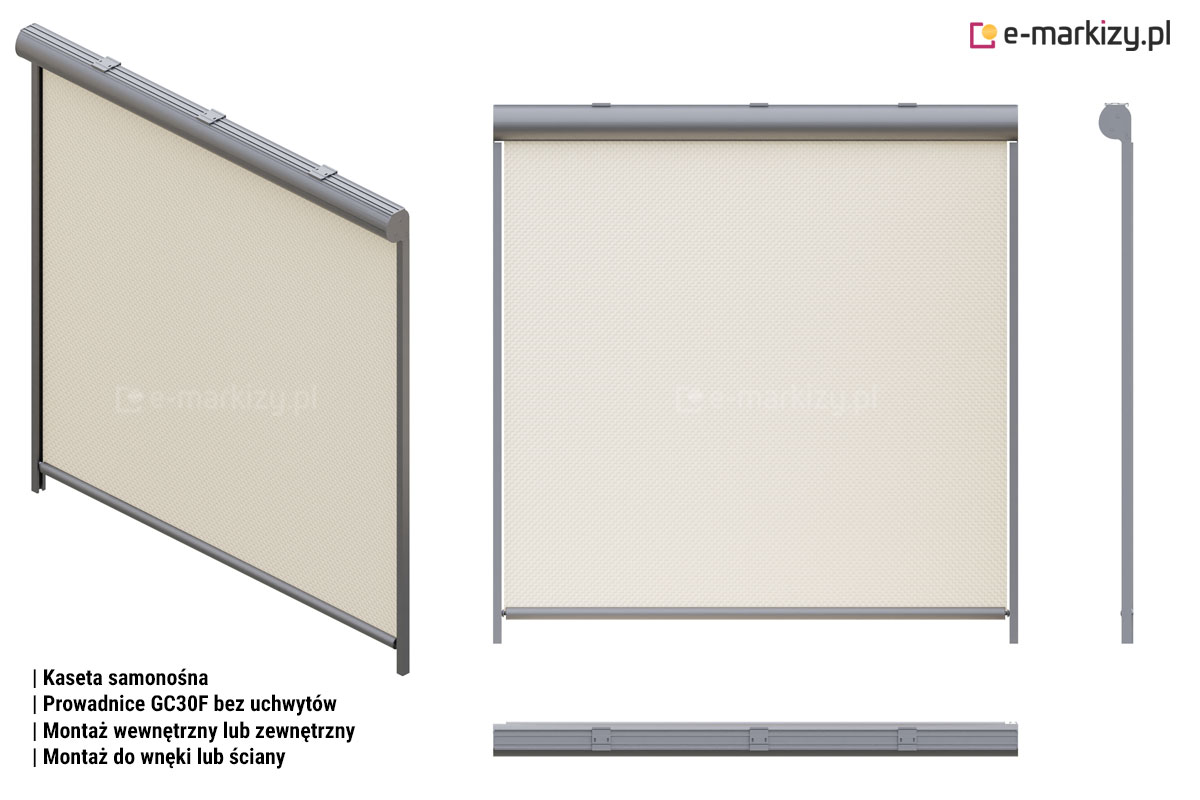

Refleksol 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F bez uchwytów
| Montaż wewnętrzny lub zewnętrzny
| Montaż do wnęki lub ściany

Refleksol 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach stałych
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub do ramy okna

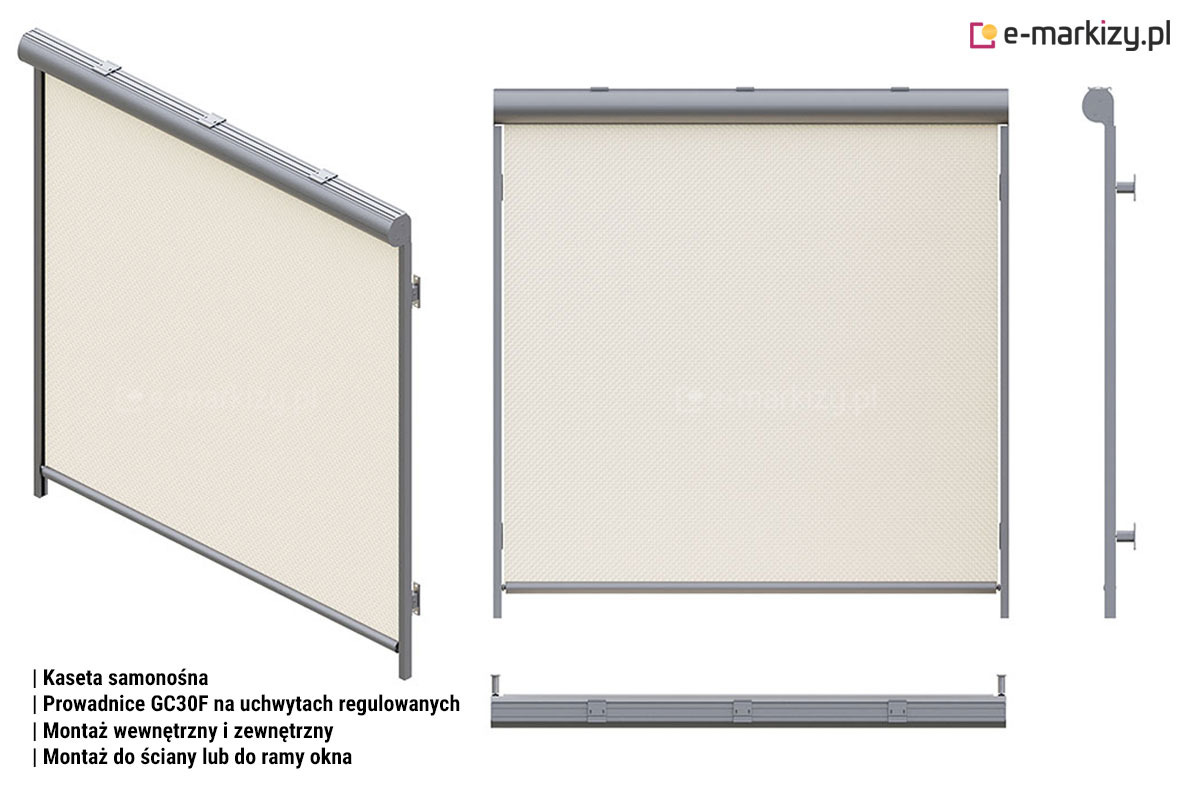

Refleksol 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach regulowanych
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub do ramy okna

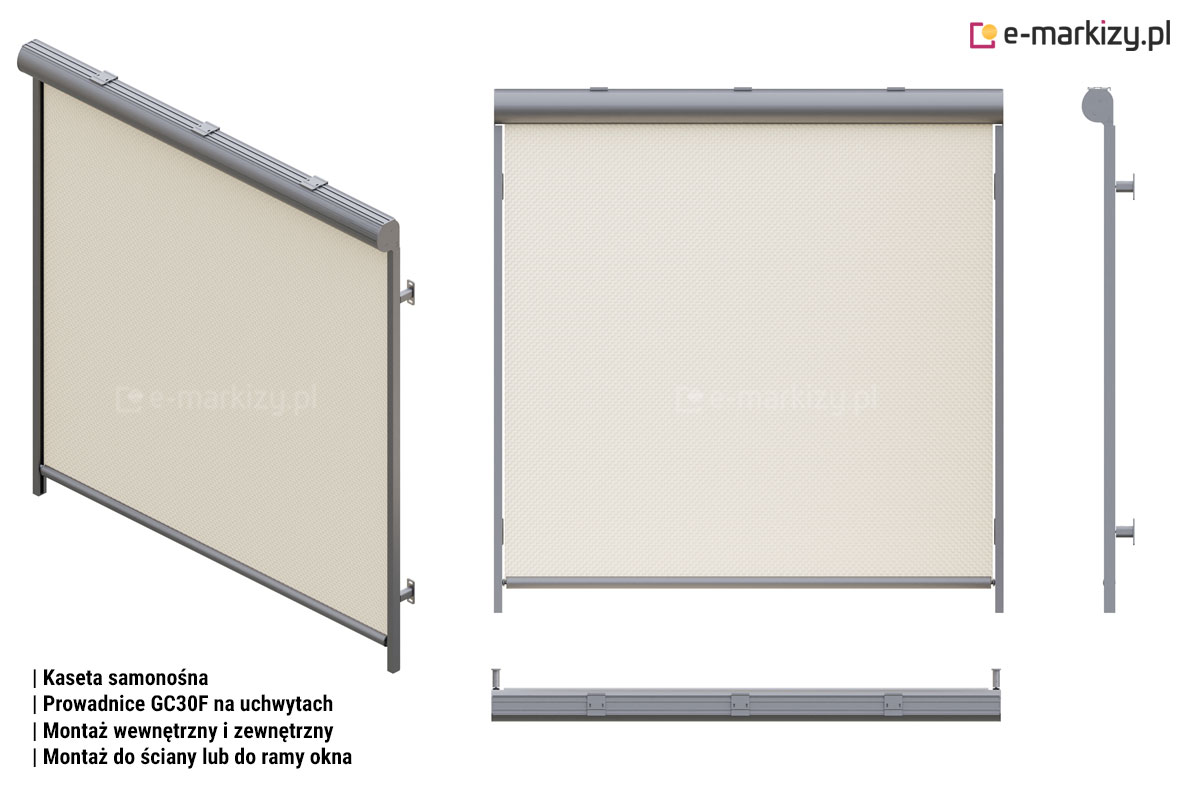

Refleksol 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż wewnętrzny i zewnętrzny
| Montaż do ściany lub do ramy okna

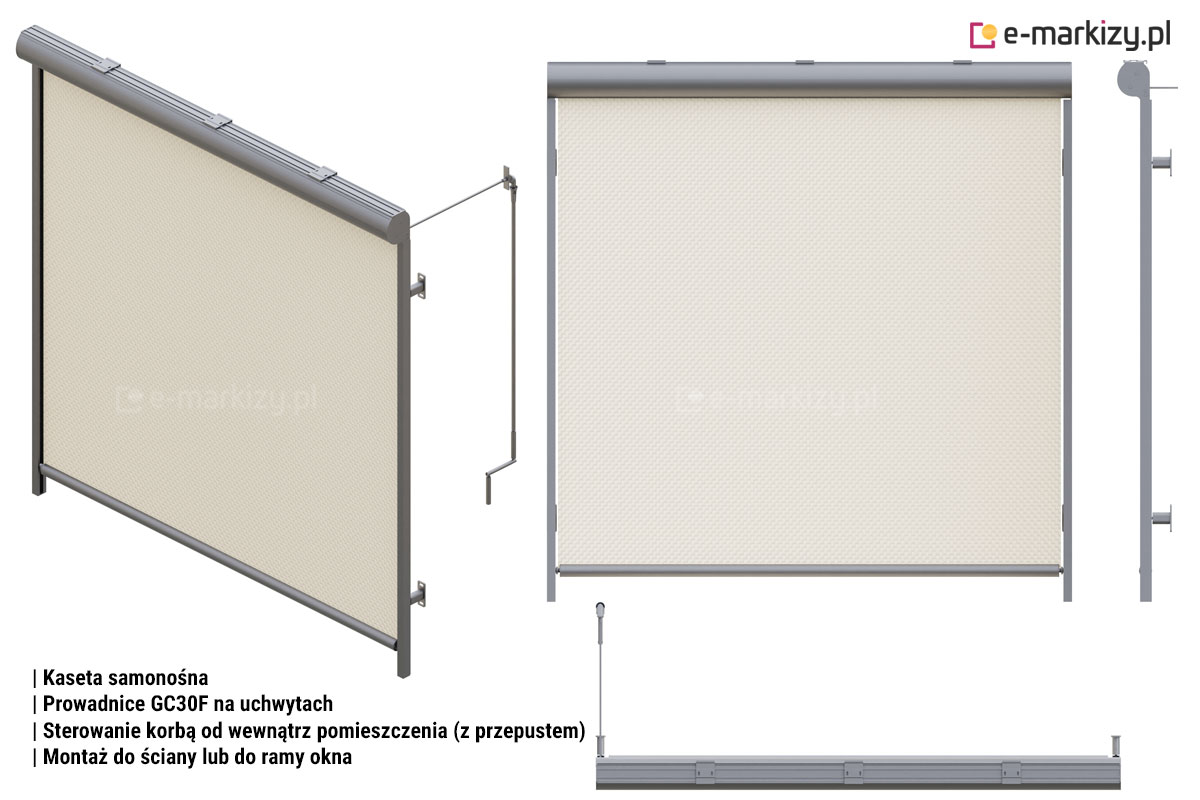

Refleksol 103 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Sterowanie korbą od wewnątrz pomieszczenia (z przepustem)
| Montaż do ściany lub do ramy okna

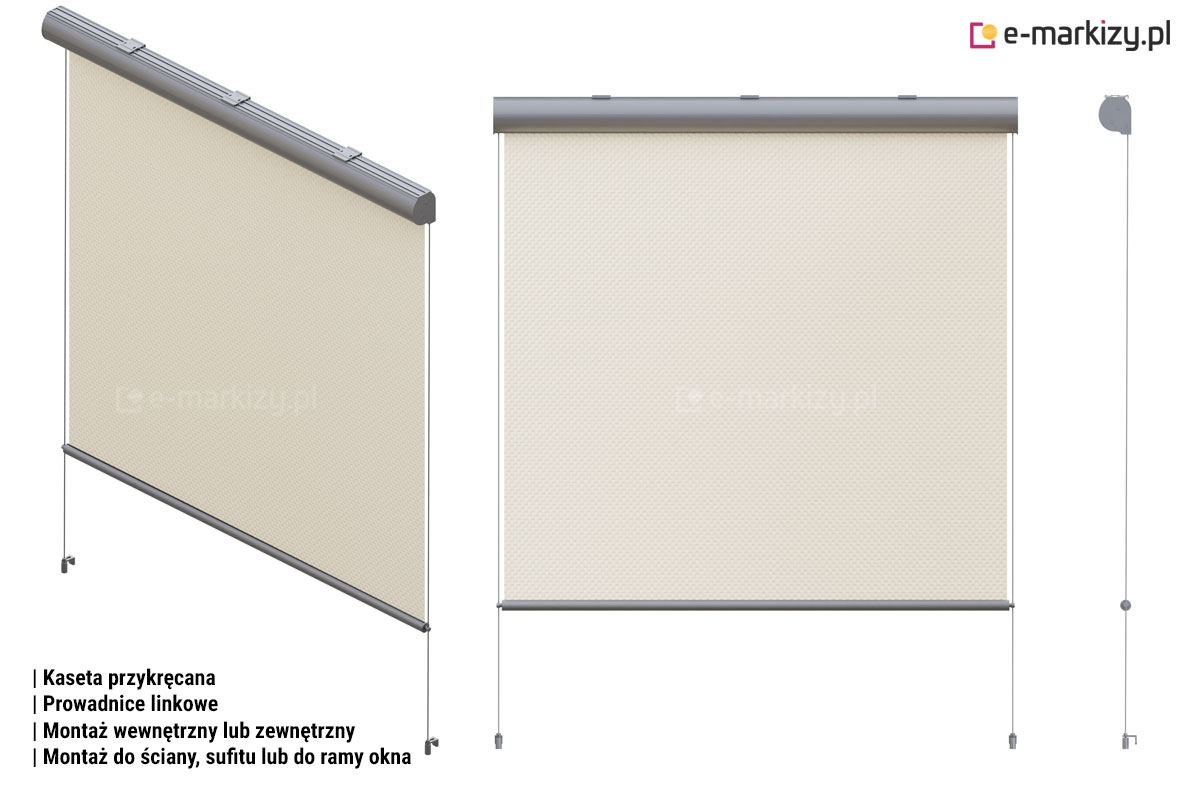

Refleksol 103 ALUPROF
| Kaseta przykręcana
| Prowadnice linkowe
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, sufitu lub do ramy okna
