Refleksol 120 do zabudowy – Rodzaje prowadnic

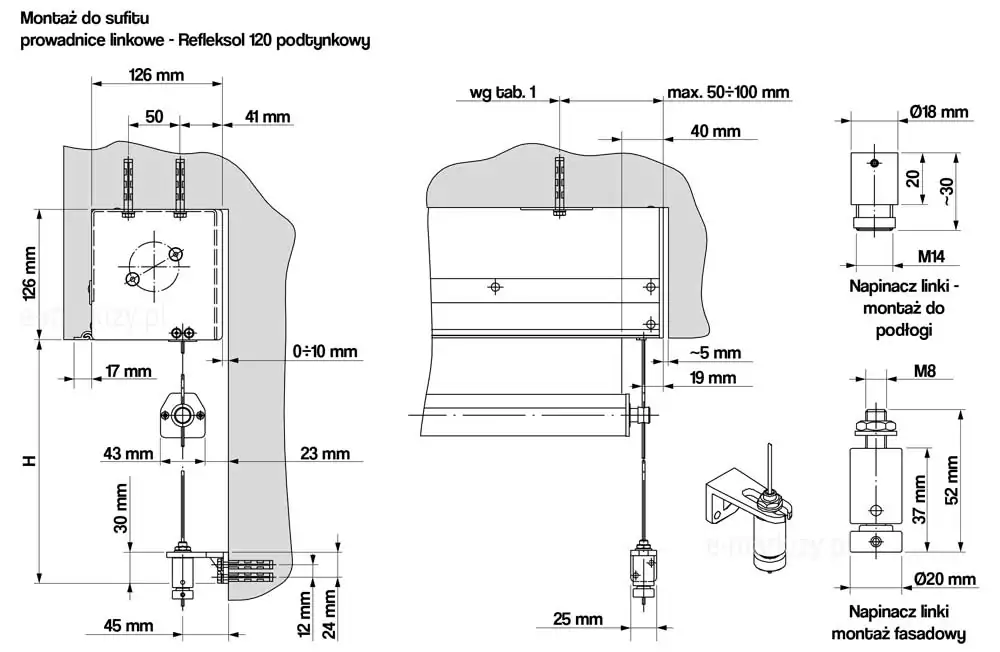

Rysunek techniczny przedstawia schemat montażu podtynkowego do sufitu rolety Refleksol 120 w wariancie z prowadnicami linkowymi. W lewej części znajduje się przekrój boczny kasety o wysokości 126 mm, zamocowanej do stropu za pomocą kotew w rozstawie 50 mm, przy zachowaniu odległości 41 mm od lica wnęki. Z kasety wyprowadzona jest stalowa linka, która przechodzi przez uchwyt belki dolnej i jest stabilizowana przez dolny napinacz zamontowany do ściany (fasady) za pomocą kątownika o wysięgu 45 mm. Środkowy schemat ukazuje widok od frontu z zaznaczonym dystansem linki od krawędzi wnęki wynoszącym ok. 5 mm oraz odległością 19 mm od osi mocowania. Po prawej stronie umieszczono szczegółowe detale dwóch rodzajów napinaczy linki: górny model przeznaczony do montażu do podłogi o średnicy 18 mm i gwincie M14 oraz dolny model do montażu fasadowego o całkowitej wysokości 52 mm, średnicy 20 mm i gwincie M8. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia montażowe.

montaż podtynkowy

1. Prowadnice linkowe – montaż do sufitu

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

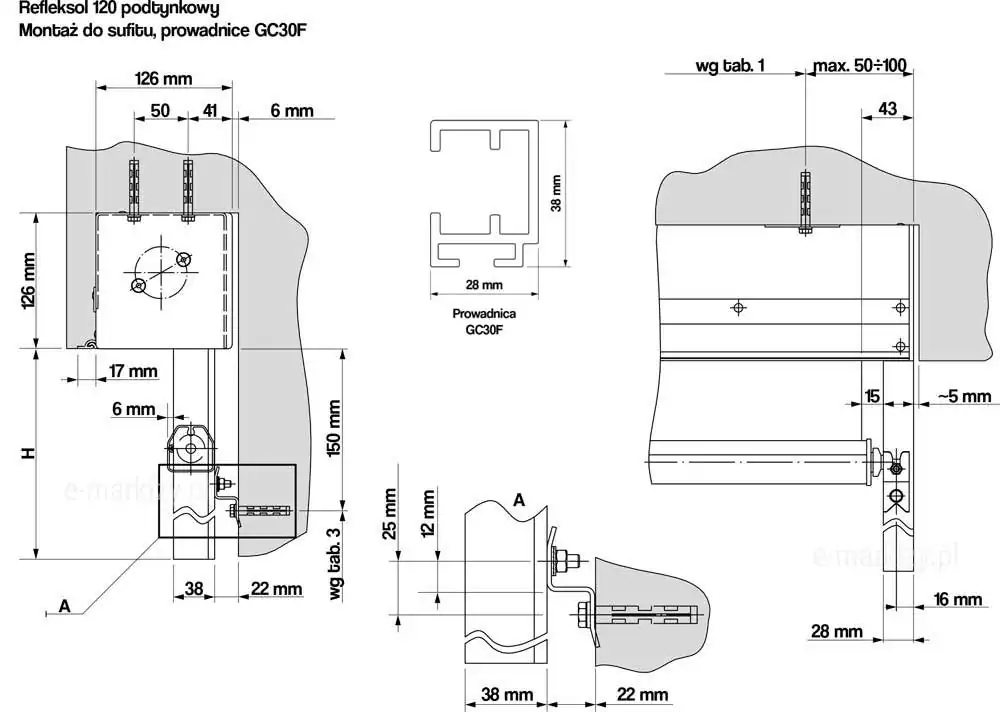

Rysunek techniczny przedstawia schemat montażu podtynkowego rolety Refleksol 120 bezpośrednio do sufitu z wykorzystaniem prowadnic GC30F. W centralnej części grafiki umieszczono szczegółowy przekrój poprzeczny samej prowadnicy GC30F o szerokości 28 mm i głębokości 38 mm. Po lewej stronie znajduje się przekrój boczny kasety o wysokości 126 mm, która jest zamocowana do stropu za pomocą dwóch śrub w rozstawie 50 mm, przy zachowaniu odległości 41 mm od frontu i 6 mm od tyłu wnęki. Pod kasetą widoczny jest profil dolny oraz system mocowania prowadnicy do ściany za pomocą uchwytu kątowego, co zostało dodatkowo powiększone w detalu A u dołu strony, pokazującym wymiary 38 mm oraz 22 mm dla elementów kotwiących. Prawa sekcja rysunku to widok z przodu na górną część rolety, wskazujący dystans prowadnicy od krawędzi ściany wynoszący około 5 mm oraz całkowitą szerokość profilu 28 mm. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia odniesień do tabel parametrów systemowych.

montaż podtynkowy

2. Prowadnice aluminiowe GC30F na uchwytach 22mm – montaż do sufitu

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

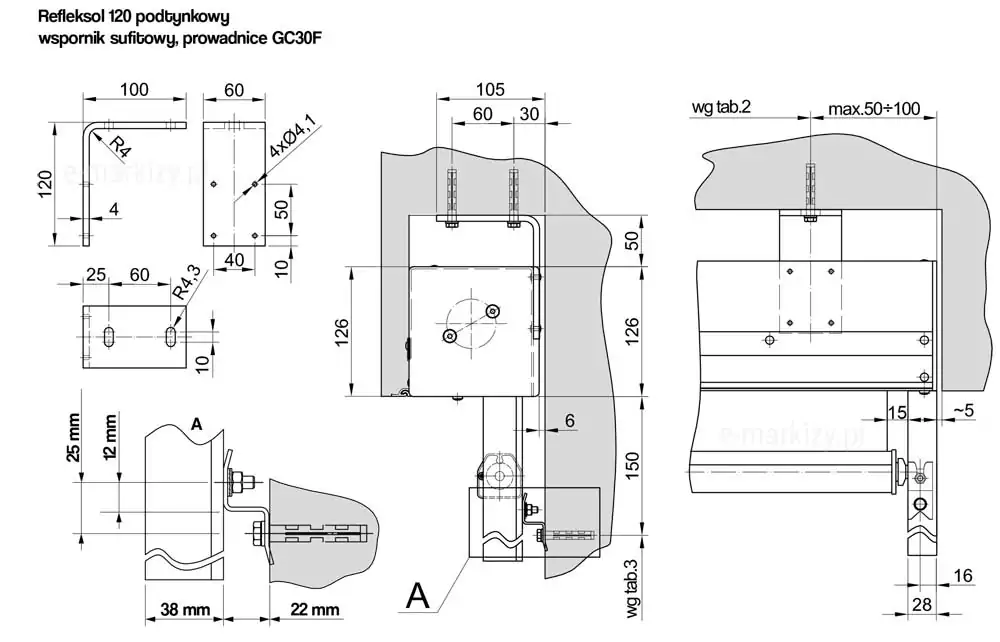

Rysunek techniczny przedstawia szczegółowe schematy montażowe rolety Refleksol 120 w wersji podtynkowej ze wspornikiem sufitowym i prowadnicami GC30F. Na arkuszu znajdują się rzuty konstrukcyjne wspornika kątowego o wymiarach 120 na 100 milimetrów z zaznaczonymi otworami montażowymi oraz grubością ścianki 4 milimetry. Środkowa część grafiki ukazuje przekrój boczny kasety o wysokości 126 milimetrów zamontowanej w systemie podtynkowym, gdzie widoczne jest osadzenie wspornika w nadprożu oraz wyprowadzenie prowadnicy. Prawa sekcja rysunku prezentuje widok z przodu na górny narożnik rolety, uwzględniający dystanse montażowe, w tym odległość prowadnicy od krawędzi wnęki wynoszącą około 5 milimetrów oraz całkowitą szerokość profilu prowadnicy równą 28 milimetrów. Dolny lewy detal oznaczony literą A to powiększony schemat mocowania prowadnicy do elewacji przy użyciu uchwytu dystansowego, z podanymi wymiarami 38 milimetrów i 22 milimetry dla elementów kotwiących. Całość dokumentacji jest zwymiarowana w milimetrach, wykonana w czarno-białej stylistyce kreślarskiej z wyraźnym oznaczeniem osi i punktów montażowych.

montaż podtynkowy

3. Prowadnice aluminiowe GC30F na uchwytach 22mm – wspornik sufitowy kasety

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

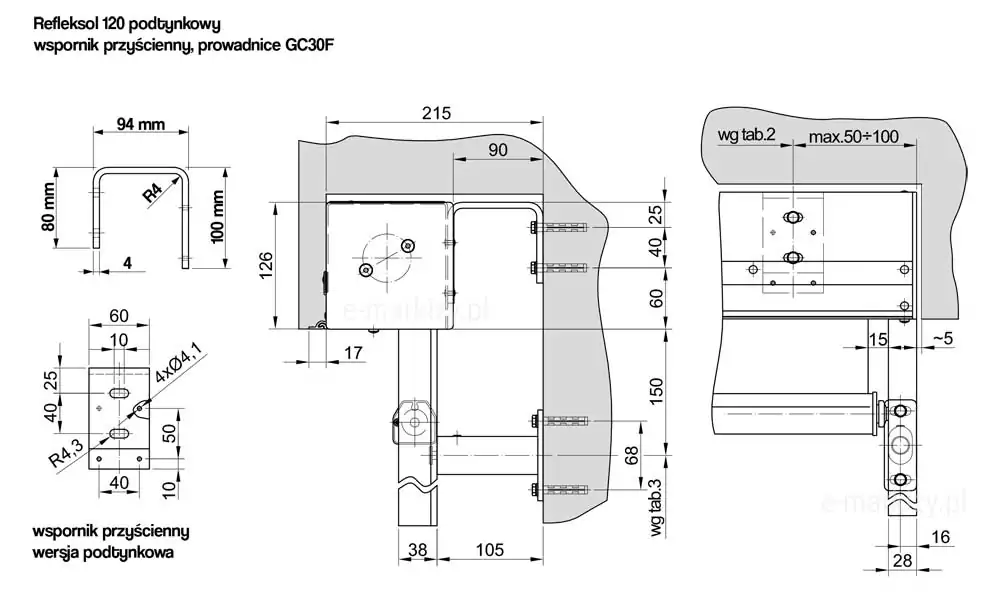

Rysunek techniczny przedstawia schemat montażowy rolety Refleksol 120 w wersji podtynkowej z zastosowaniem wspornika przyściennego oraz prowadnic GC30F. W lewej części grafiki znajdują się rzuty konstrukcyjne wspornika w kształcie litery U o szerokości 94 mm i wysokości ramion 80 mm oraz 100 mm, z zaznaczoną grubością ścianki 4 mm i rozmieszczeniem otworów montażowych. Środkowy schemat pokazuje przekrój boczny kasety o wysokości 126 mm zamontowanej do ściany za pomocą wspomnianego wspornika, przy czym całkowity wysięg konstrukcji wynosi 215 mm. Na rysunku widoczne jest również mocowanie prowadnicy do elewacji za pomocą uchwytu dystansowego o długości 105 mm. Prawa część grafiki prezentuje widok z przodu na narożnik rolety, wskazując dystans prowadnicy od krawędzi wnęki wynoszący około 5 mm oraz całkowitą szerokość profilu prowadnicy równą 28 mm. Dokumentacja zawiera szczegółowe wymiarowanie w milimetrach, uwzględniając rozstaw śrub oraz parametry techniczne poszczególnych elementów systemowych.

montaż podtynkowy

4. Prowadnice aluminiowe GC30F na uchwytach 57-180mm – wspornik przyścienny kasety

Prowadnice aluminiowe montujemy na uchwytach mocujących (Na zamówienie można wyprodukować uchwyty w wymiarze od 57 do 180mm). Standardem są uchwyty najkrótsze tj. 57mm. Możliwy montaż na zewnątrz i wewnątrz budynku.

montaż podtynkowy

5. Prowadnice aluminiowe GC30R bezpośrednio do ściany

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do ściany.

5. Prowadnice aluminiowe GC30R bezpośrednio do ściany – montaż podtynkowy

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do ściany.

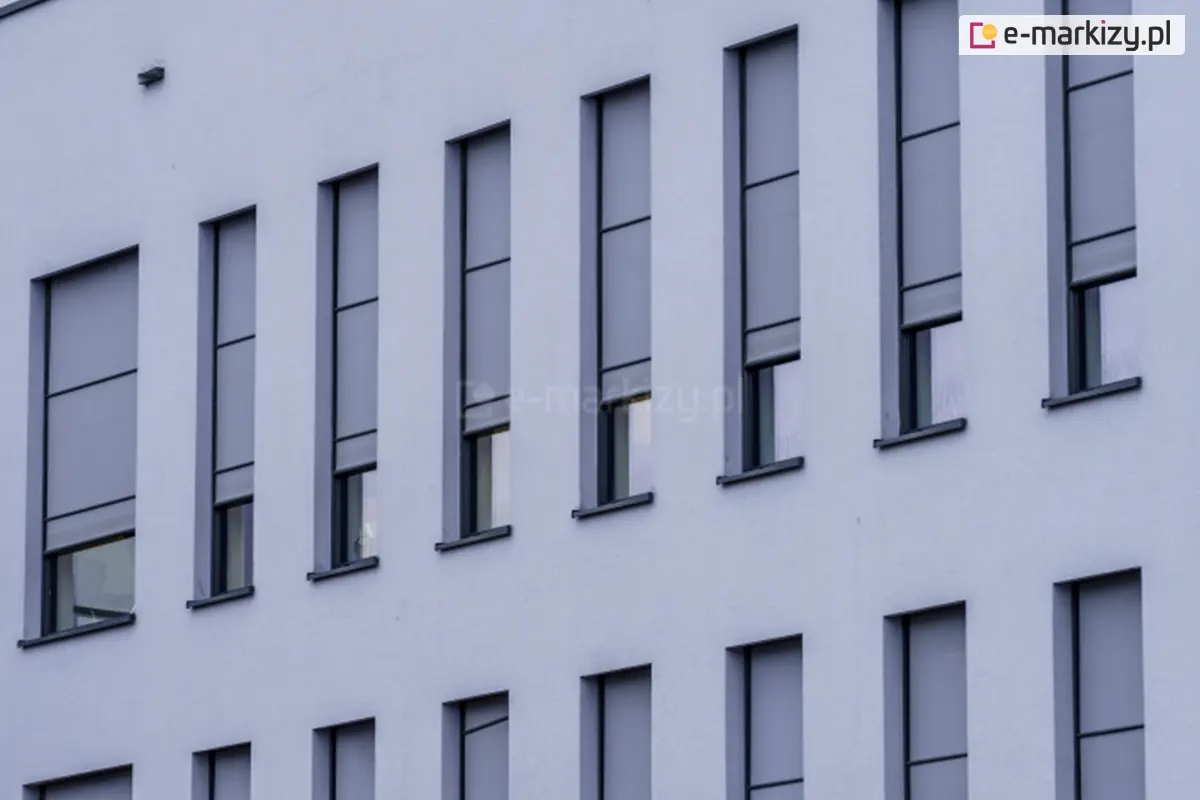

Elewacja nowoczesnego budynku z wąskimi, pionowymi oknami, na których zamontowano zewnętrzne rolety screenowe marki Aluprof. Rolety wykonane są z półprzezroczystej tkaniny w kolorze szarym i częściowo zasłaniają przeszklenia, pozostawiając dolne części okien odkryte. System prowadnic bocznych zapewnia stabilne prowadzenie tkaniny, co sugeruje zastosowanie rozwiązania typu ZIP. Kasety rolet są wbudowane i licują z elewacją, co zapewnia estetyczny i minimalistyczny wygląd fasady.
