Refleksol 120 Podtynkowy Pomiar i Dane Techniczne

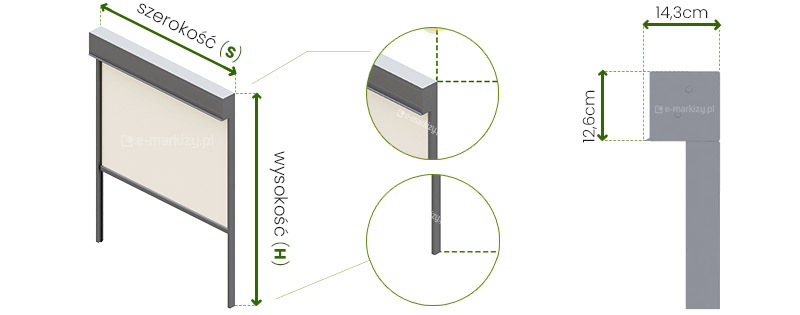

Refleksol 120 podtynkowy pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze zielonym, a nad nią umieszczono napis "szerokość (s)". Po prawej stronie refleksola od skraju kasety i od końca prowadnicy poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze zielonym z umieszczonym obok niej napisem "wysokość (H)". Od górnego i dolnego narożnika poprowadzone w prawo linie do okrągłych ramek, w których pokazano na zbliżeniu miejsca przecięcia przerywanych linii - miejsca pomiaru. Po prawej stronie na przekroju bocznym refleksola 120 pokazano wymiary kasety: głębokość 14,3cm i wysokość 12,6cm.

Wymiarowanie refleksola 120 podtynkowego:

S=Szerokość refleksola do 400cm
H=Wysokość systemu do 400cm

Wymiary kasety: szer. 126mm, wys. 126mm

Refleksol 120 Podtynkowy Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 350cm
Wysokość H – jest to wysokość całkowita – do 300cm

Całkowite wymiary kasety: szer. 132mm, wys. 126mm

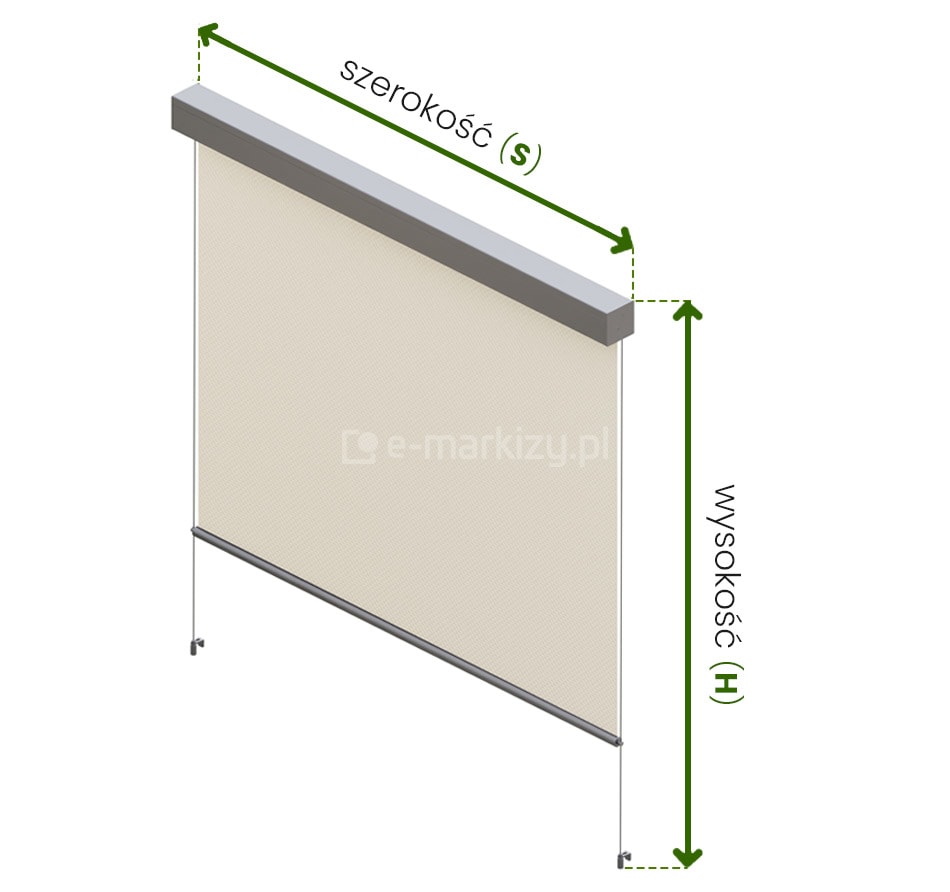

Grafika poglądowa przedstawia sposób pomiaru rolety zewnętrznej Aluprof - Refleksol 120 w wersji linkowej, służący do określenia jej wymiarów zamówieniowych. Na trójwymiarowym modelu rolety z szarą kasetą i jasnym poszyciem naniesiono zielone linie pomocnicze oraz strzałki definiujące kluczowe parametry. Pozioma strzałka nad kasetą wskazuje szerokość całkowitą systemu, opisaną jako szerokość (s), mierzoną pomiędzy zewnętrznymi krawędziami boków kasety. Pionowa strzałka po prawej stronie określa wysokość całkowitą opisaną jako wysokość (H), która mierzona jest od górnej krawędzi kasety do dolnego punktu mocowania linek prowadzących. Zamiast sztywnych prowadnic profilowych, w tej wersji zastosowano cienkie linki stalowe z uchwytami montażowymi u dołu, co zostało uwzględnione w schemacie pomiarowym jako całkowity zasięg pionowy urządzenia.

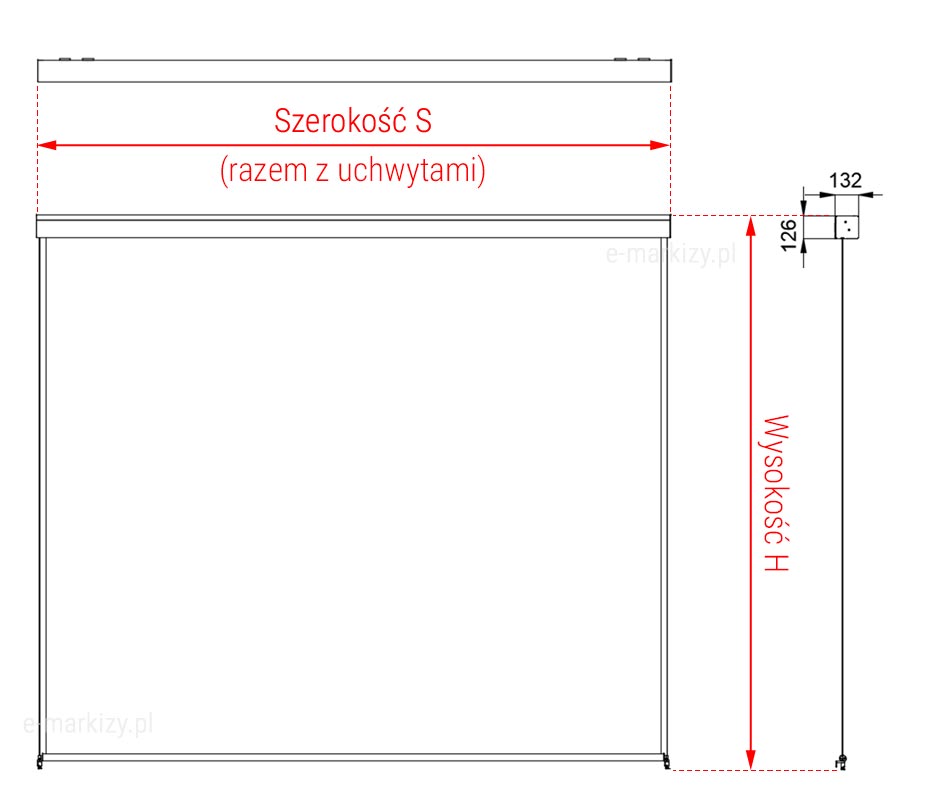

Refleksol 120 pomiar szerokości i wysokości osłony z prowadnicami linkowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia uchwytu prowadnicy linkowej poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

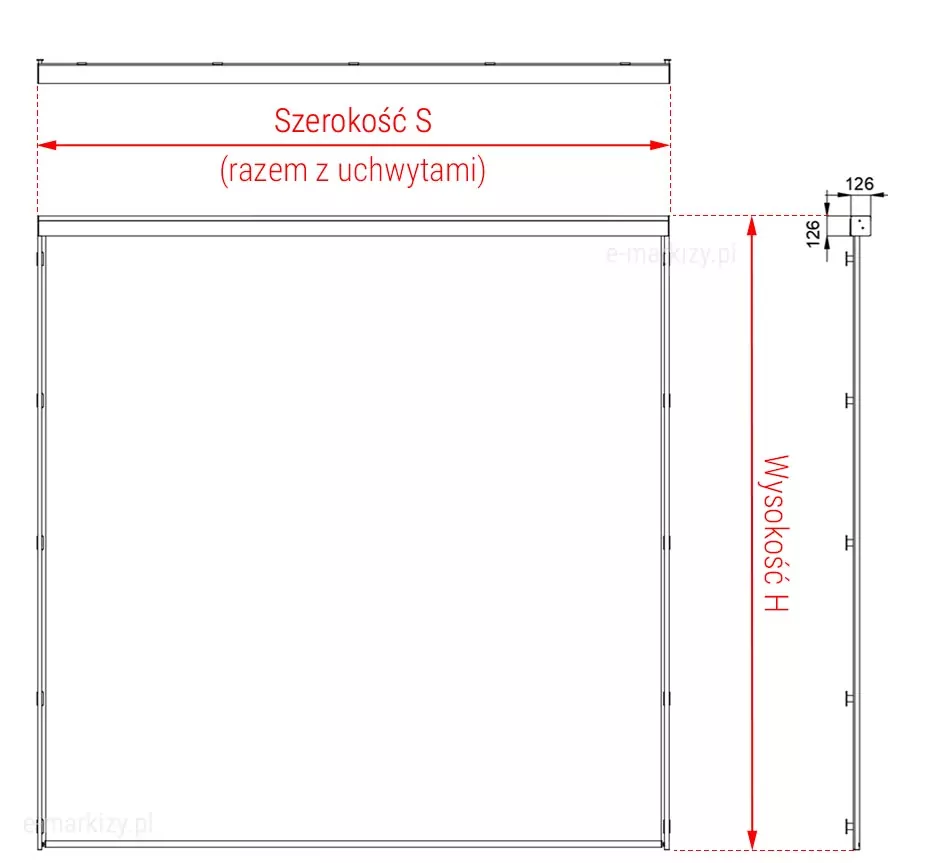

Pomiar refleksola podtynkowego 120 z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 400cm
Wysokość H – jest to wysokość całkowita – do 400cm

Wymiary kasety: szer. 126mm, wys. 126mm

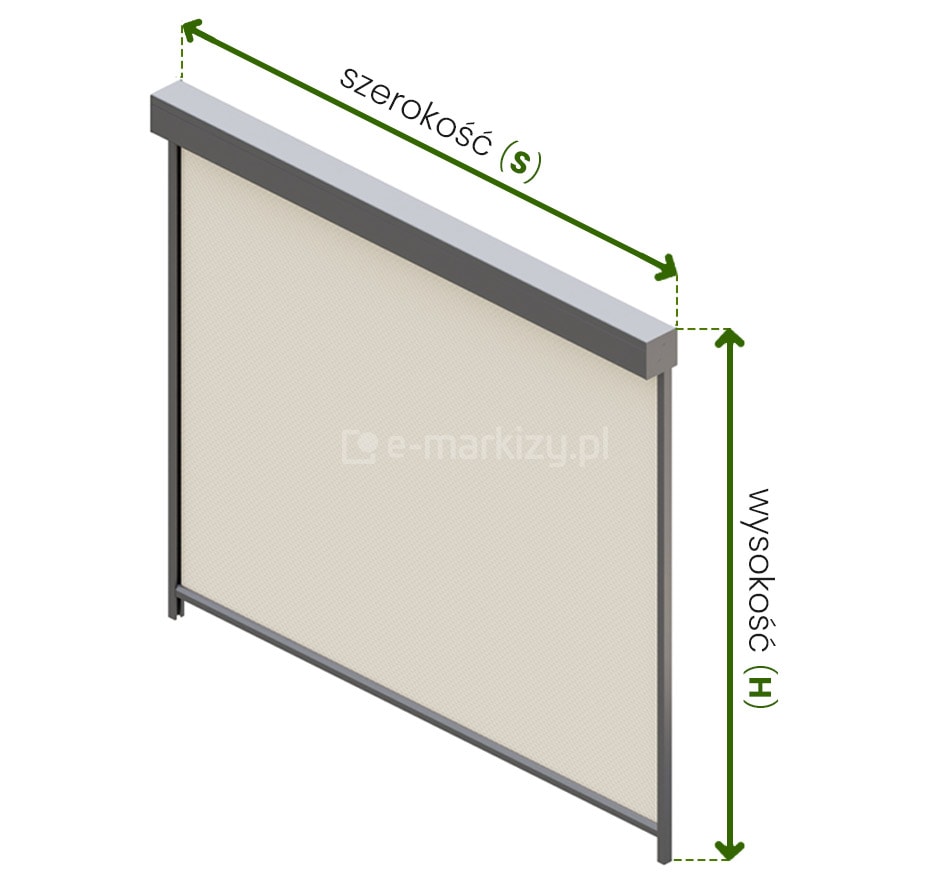

Grafika poglądowa przedstawia sposób pomiaru rolety zewnętrznej Refleksol 120 Aluprof w celu określenia jej wymiarów gabarytowych. Na trójwymiarowym modelu rolety w kolorze szarym z jasnym poszyciem naniesiono dwie dwustronne zielone strzały wskazujące kluczowe parametry. Pozioma strzałka umieszczona nad kasetą określa szerokość całkowitą systemu oznaczoną symbolem (s), mierzoną od skrajnych krawędzi bocznych kasety. Pionowa strzałka po prawej stronie wskazuje wysokość całkowitą oznaczoną symbolem (H), obejmującą dystans od górnej krawędzi kasety do zakończenia prowadnic bocznych. Wizualizacja ma charakter instruktażowy i służy do prawidłowego przygotowania danych do zamówienia, obrazując, że wymiary końcowe rolety są liczone po jej zewnętrznym obrysie konstrukcyjnym.

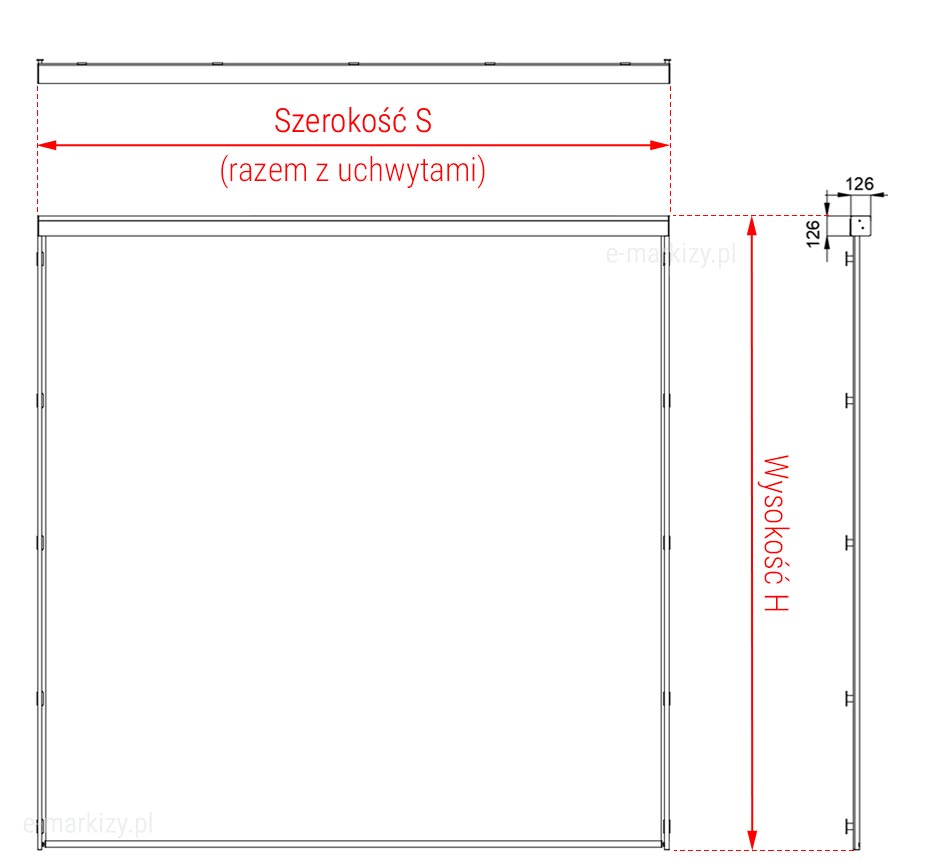

Refleksol 120 pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia prowadnicy poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Refleksol 120 Dane Techniczne

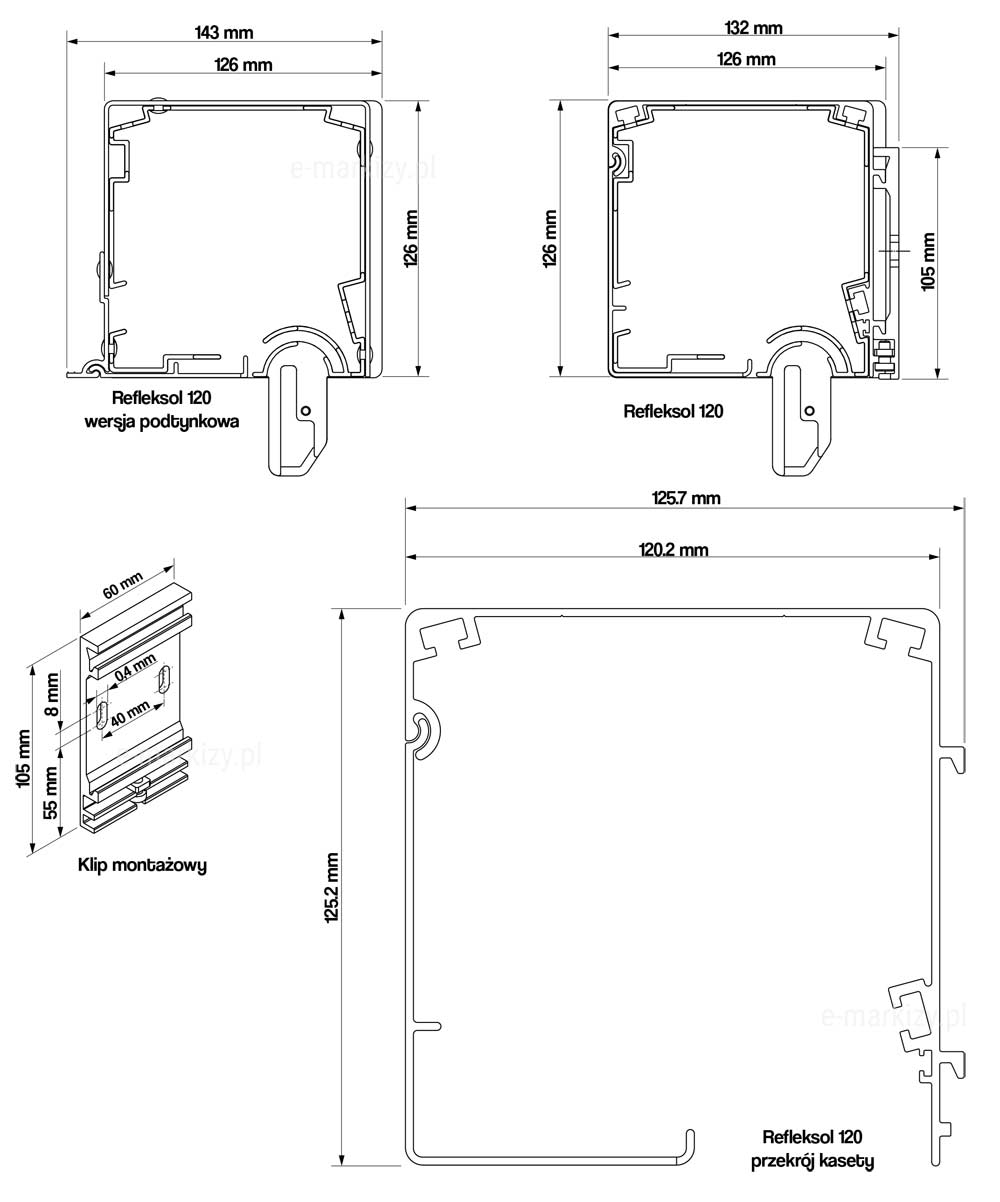

Rysunek techniczny przedstawia zestawienie przekrojów kaset rolety Refleksol 120 oraz detale akcesoriów montażowych. W górnej części znajdują się dwa schematy: po lewej wersja podtynkowa o szerokości całkowitej 143 mm i wysokości 126 mm, a po prawej wersja standardowa o szerokości 132 mm i wysokości 126 mm z widocznym uchwytem mocującym o wysokości 105 mm. Poniżej, po lewej stronie, zaprezentowano rzut izometryczny klipu montażowego o szerokości 60 mm i wysokości 105 mm, z zaznaczonymi otworami fasolkowymi w rozstawie 40 mm. Dolną prawą część grafiki zajmuje duży, szczegółowy przekrój profilu kasety Refleksol 120, opisany precyzyjnymi wymiarami wewnętrznymi i zewnętrznymi: wysokość profilu to 125,2 mm, a szerokość górnej ścianki wynosi 120,2 mm (całkowita 125,7 mm). Dokumentacja jest wykonana w formie czarno-białego schematu inżynierskiego z wyraźnymi liniami wymiarowymi i opisami technicznymi w języku polskim.

Przekrój kasety

– Kaseta do wersji R120
– Kaseta do wersji podtynkowej R120

Klip montażowy

– 60 x 105 mm

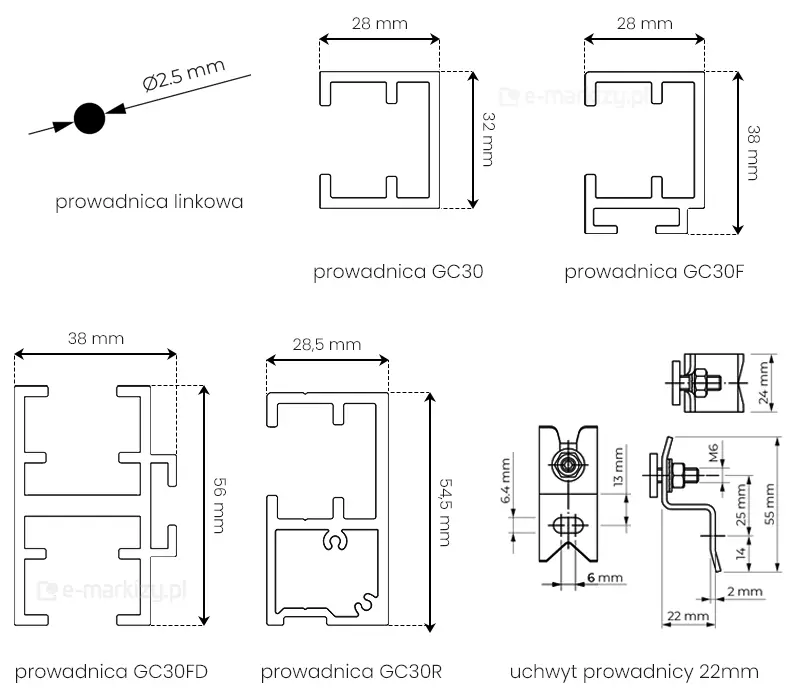

Rysunek techniczny przedstawia zestawienie przekrojów różnych typów prowadnic oraz uchwytu montażowego stosowanych w systemie Refleksol 120 Aluprof. W górnym rzędzie zaprezentowano schemat prowadnicy linkowej o średnicy 2,5 mm, prowadnicę profilową GC30 o wymiarach 28 mm na 32 mm oraz prowadnicę GC30F o wymiarach 28 mm na 38 mm. Dolny rząd zawiera przekroje prowadnic o bardziej złożonej strukturze: modułową GC30FD o wymiarach 38 mm na 56 mm oraz prowadnicę GC30R o szerokości 28,5 mm i wysokości 54,5 mm. W prawym dolnym rogu umieszczono szczegółowe rzuty uchwytu prowadnicy 22 mm, pokazujące jego konstrukcję z boku, z przodu oraz z góry, wraz z dokładnym wymiarowaniem elementów kotwiących, śrub M6 oraz całkowitą wysokością wynoszącą 55 mm. Całość dokumentacji jest wykonana w formie czarnych rysunków liniowych na białym tle, z precyzyjnymi liniami wymiarowymi podanymi w milimetrach.

Przekroje prowadnic refleksola

– prowadnica linkowa ø2,5mm
– prowadnica GC30 28x32mm
– prowadnica GC30F 28x38mm
– prowadnica GC30FD 38x56mm
– prowadnica GC30R 28,5×54,5mm
– uchwyt prowadnicy 22mm

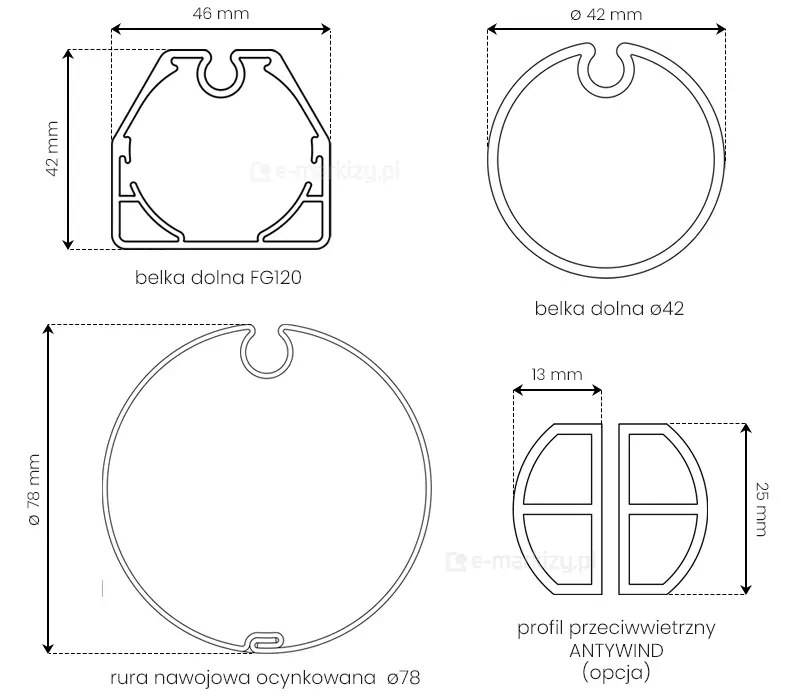

Rysunek techniczny przedstawia zestawienie przekrojów belek dolnych, rury nawojowej oraz profilu przeciwwietrznego stosowanych w systemie Refleksol 120 Aluprof. W górnym lewym rogu widoczny jest przekrój belki dolnej FG120 o kształcie zbliżonym do trapezowego z zaokrągloną górą, o szerokości 46 mm i wysokości 42 mm. Obok znajduje się przekrój okrągłej belki dolnej o średnicy 42 mm z charakterystycznym wcięciem montażowym u góry. Dolną lewą część grafiki zajmuje duży przekrój ocynkowanej rury nawojowej o średnicy 78 mm, posiadającej wgłębienie na całej długości oraz zamek montażowy u dołu. W dolnym prawym rogu zaprezentowano opcjonalny profil przeciwwietrzny ANTYWIND, składający się z dwóch symetrycznych, półokrągłych elementów o szerokości 13 mm każdy i łącznej wysokości 25 mm. Wszystkie schematy są czarno-białymi rysunkami liniowymi z precyzyjnie naniesionymi wymiarami w milimetrach oraz czytelnymi podpisami technicznymi.

Przekroje

– belka dolna FG120 46x42mm
dedykowana dla prowadnic linkowych oraz listwowych GC30, GC30F
– belka dolna ø42mm, opcja dla prowadnic listwowych
– rura nawojowa ocynkowana ø78mm
– profil przeciwwietrzny ANTYWIND 13x25mm

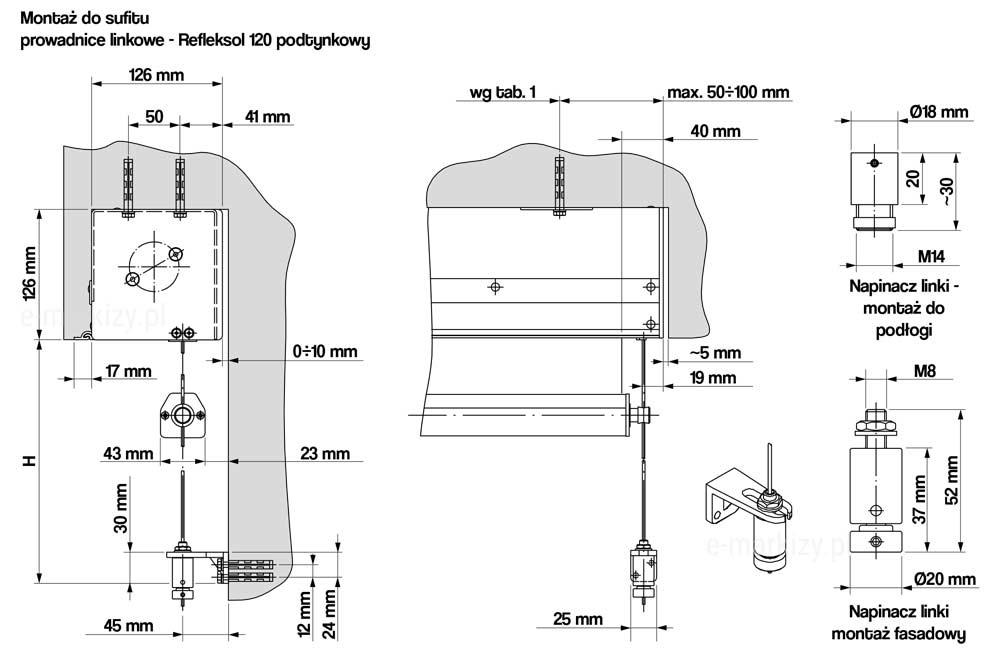

Rysunek techniczny przedstawia schemat montażu podtynkowego do sufitu rolety Refleksol 120 w wariancie z prowadnicami linkowymi. W lewej części znajduje się przekrój boczny kasety o wysokości 126 mm, zamocowanej do stropu za pomocą kotew w rozstawie 50 mm, przy zachowaniu odległości 41 mm od lica wnęki. Z kasety wyprowadzona jest stalowa linka, która przechodzi przez uchwyt belki dolnej i jest stabilizowana przez dolny napinacz zamontowany do ściany (fasady) za pomocą kątownika o wysięgu 45 mm. Środkowy schemat ukazuje widok od frontu z zaznaczonym dystansem linki od krawędzi wnęki wynoszącym ok. 5 mm oraz odległością 19 mm od osi mocowania. Po prawej stronie umieszczono szczegółowe detale dwóch rodzajów napinaczy linki: górny model przeznaczony do montażu do podłogi o średnicy 18 mm i gwincie M14 oraz dolny model do montażu fasadowego o całkowitej wysokości 52 mm, średnicy 20 mm i gwincie M8. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia montażowe.

Prowadnice linkowe – montaż do sufitu – montaż podtynkowy

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

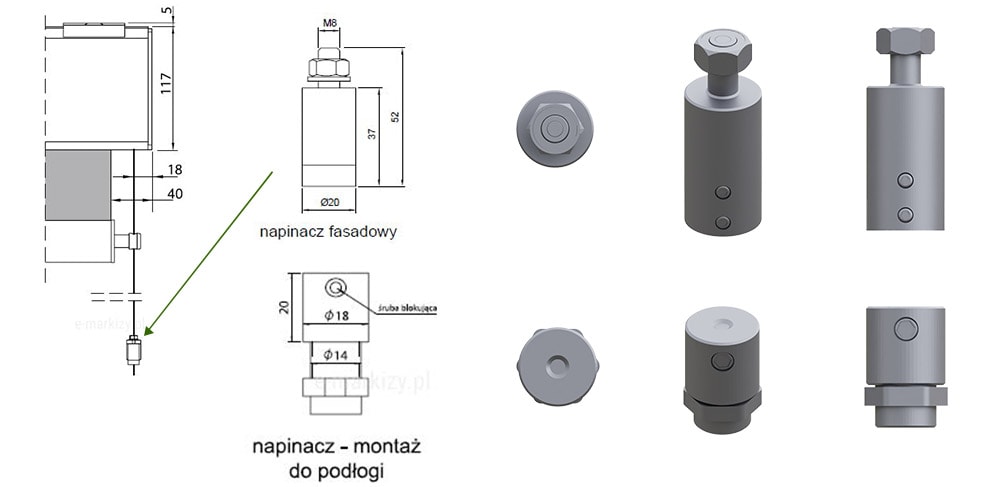

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

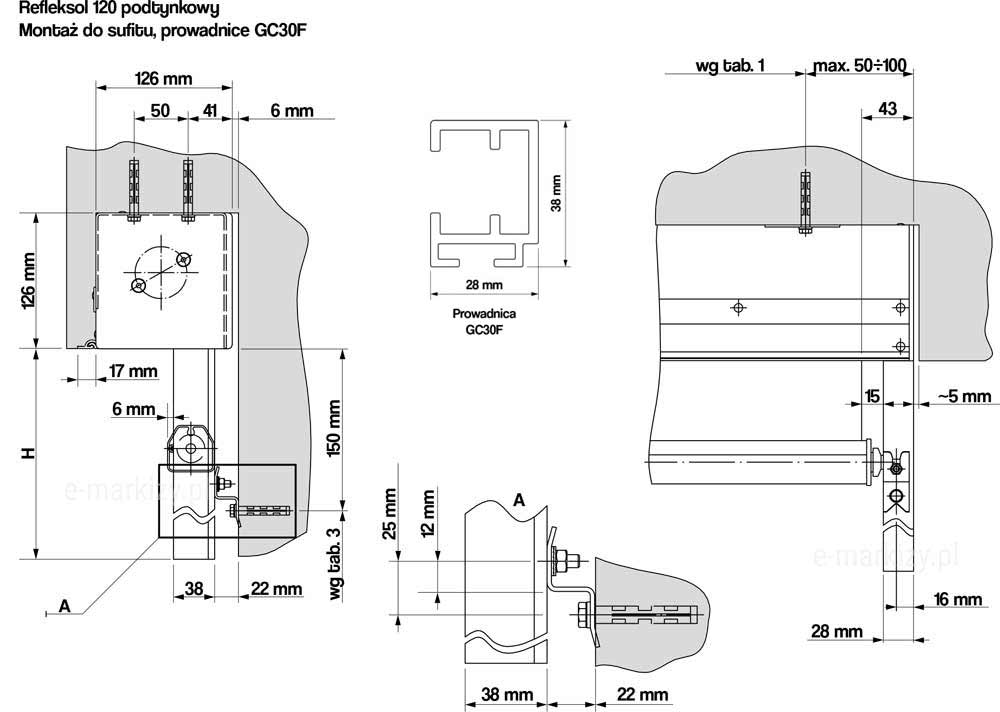

Rysunek techniczny przedstawia schemat montażu podtynkowego rolety Refleksol 120 bezpośrednio do sufitu z wykorzystaniem prowadnic GC30F. W centralnej części grafiki umieszczono szczegółowy przekrój poprzeczny samej prowadnicy GC30F o szerokości 28 mm i głębokości 38 mm. Po lewej stronie znajduje się przekrój boczny kasety o wysokości 126 mm, która jest zamocowana do stropu za pomocą dwóch śrub w rozstawie 50 mm, przy zachowaniu odległości 41 mm od frontu i 6 mm od tyłu wnęki. Pod kasetą widoczny jest profil dolny oraz system mocowania prowadnicy do ściany za pomocą uchwytu kątowego, co zostało dodatkowo powiększone w detalu A u dołu strony, pokazującym wymiary 38 mm oraz 22 mm dla elementów kotwiących. Prawa sekcja rysunku to widok z przodu na górną część rolety, wskazujący dystans prowadnicy od krawędzi ściany wynoszący około 5 mm oraz całkowitą szerokość profilu 28 mm. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia odniesień do tabel parametrów systemowych.

Prowadnice aluminiowe GC30F na uchwytach 22mm – montaż do sufitu – montaż podtynkowy

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

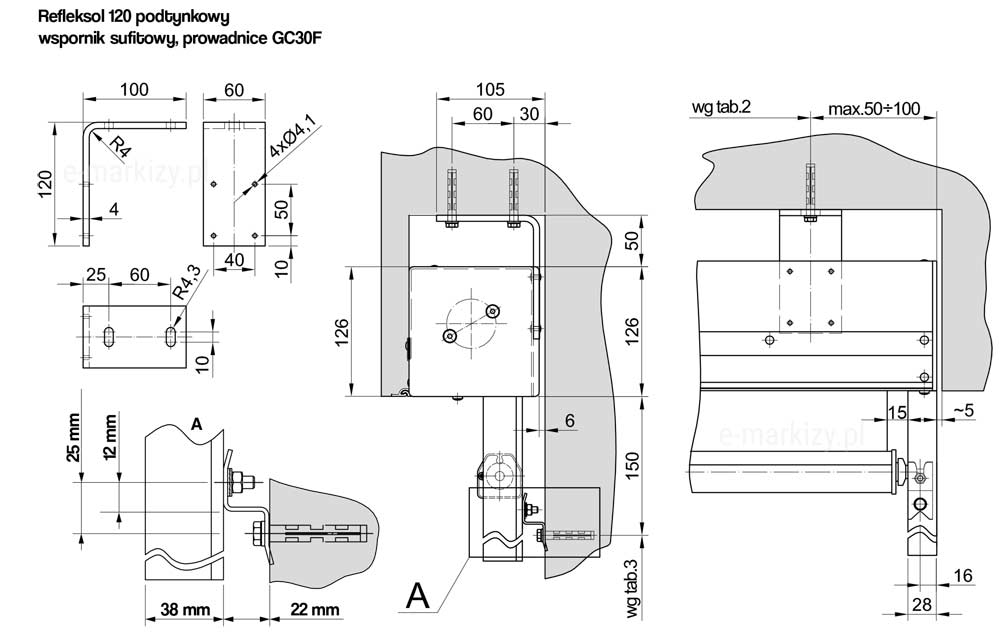

Rysunek techniczny przedstawia szczegółowe schematy montażowe rolety Refleksol 120 w wersji podtynkowej ze wspornikiem sufitowym i prowadnicami GC30F. Na arkuszu znajdują się rzuty konstrukcyjne wspornika kątowego o wymiarach 120 na 100 milimetrów z zaznaczonymi otworami montażowymi oraz grubością ścianki 4 milimetry. Środkowa część grafiki ukazuje przekrój boczny kasety o wysokości 126 milimetrów zamontowanej w systemie podtynkowym, gdzie widoczne jest osadzenie wspornika w nadprożu oraz wyprowadzenie prowadnicy. Prawa sekcja rysunku prezentuje widok z przodu na górny narożnik rolety, uwzględniający dystanse montażowe, w tym odległość prowadnicy od krawędzi wnęki wynoszącą około 5 milimetrów oraz całkowitą szerokość profilu prowadnicy równą 28 milimetrów. Dolny lewy detal oznaczony literą A to powiększony schemat mocowania prowadnicy do elewacji przy użyciu uchwytu dystansowego, z podanymi wymiarami 38 milimetrów i 22 milimetry dla elementów kotwiących. Całość dokumentacji jest zwymiarowana w milimetrach, wykonana w czarno-białej stylistyce kreślarskiej z wyraźnym oznaczeniem osi i punktów montażowych.

Prowadnice aluminiowe GC30F na uchwytach 22mm – wspornik sufitowy kasety – montaż podtynkowy

Prowadnice aluminiowe montujemy na uchwytach mocujących 22mm

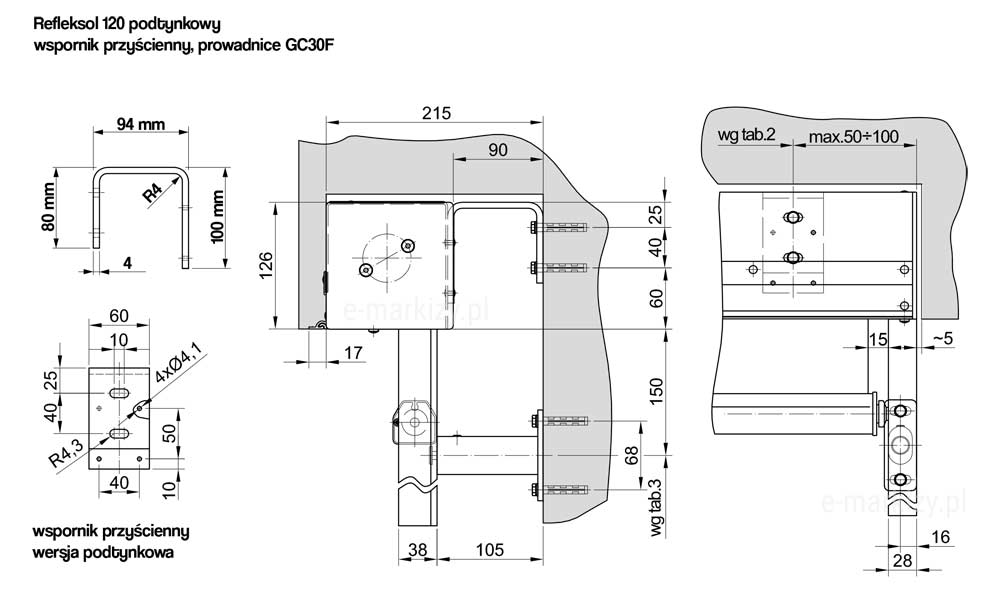

Rysunek techniczny przedstawia schemat montażowy rolety Refleksol 120 w wersji podtynkowej z zastosowaniem wspornika przyściennego oraz prowadnic GC30F. W lewej części grafiki znajdują się rzuty konstrukcyjne wspornika w kształcie litery U o szerokości 94 mm i wysokości ramion 80 mm oraz 100 mm, z zaznaczoną grubością ścianki 4 mm i rozmieszczeniem otworów montażowych. Środkowy schemat pokazuje przekrój boczny kasety o wysokości 126 mm zamontowanej do ściany za pomocą wspomnianego wspornika, przy czym całkowity wysięg konstrukcji wynosi 215 mm. Na rysunku widoczne jest również mocowanie prowadnicy do elewacji za pomocą uchwytu dystansowego o długości 105 mm. Prawa część grafiki prezentuje widok z przodu na narożnik rolety, wskazując dystans prowadnicy od krawędzi wnęki wynoszący około 5 mm oraz całkowitą szerokość profilu prowadnicy równą 28 mm. Dokumentacja zawiera szczegółowe wymiarowanie w milimetrach, uwzględniając rozstaw śrub oraz parametry techniczne poszczególnych elementów systemowych.

Prowadnice aluminiowe GC30F na uchwytach 57-180mm – wspornik przyścienny kasety – montaż podtynkowy

Prowadnice aluminiowe montujemy na uchwytach mocujących (Na zamówienie można wyprodukować uchwyty w wymiarze od 57 do 180mm). Standardem są uchwyty najkrótsze tj. 57mm. Możliwy montaż na zewnątrz i wewnątrz budynku.

Prowadnice aluminiowe GC30R bezpośrednio do ściany – montaż podtynkowy

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do ściany.

Prowadnice aluminiowe GC30R bezpośrednio do ściany – montaż podtynkowy

Prowadnice aluminiowe montujemy bezpośrednio (bez uchwytów) do ściany.

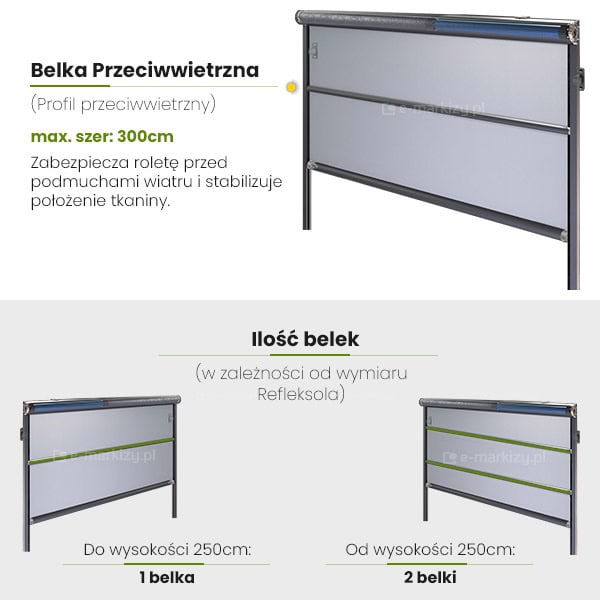

Belka przeciwwietrzna – maksymalne wymiary

Profil przeciwwietrzny zabezpiecza roletę przed podmuchami wiatru i stabilizuje położenie tkaniny. W zależności od wysokości refleksola, można zastosować jeden lub dwa profile, tak, by tkanina pozostawała w ciągłym naprężeniu. Maksymalna szerokość profila ograniczona jest do 300cm (w zależności od modelu).

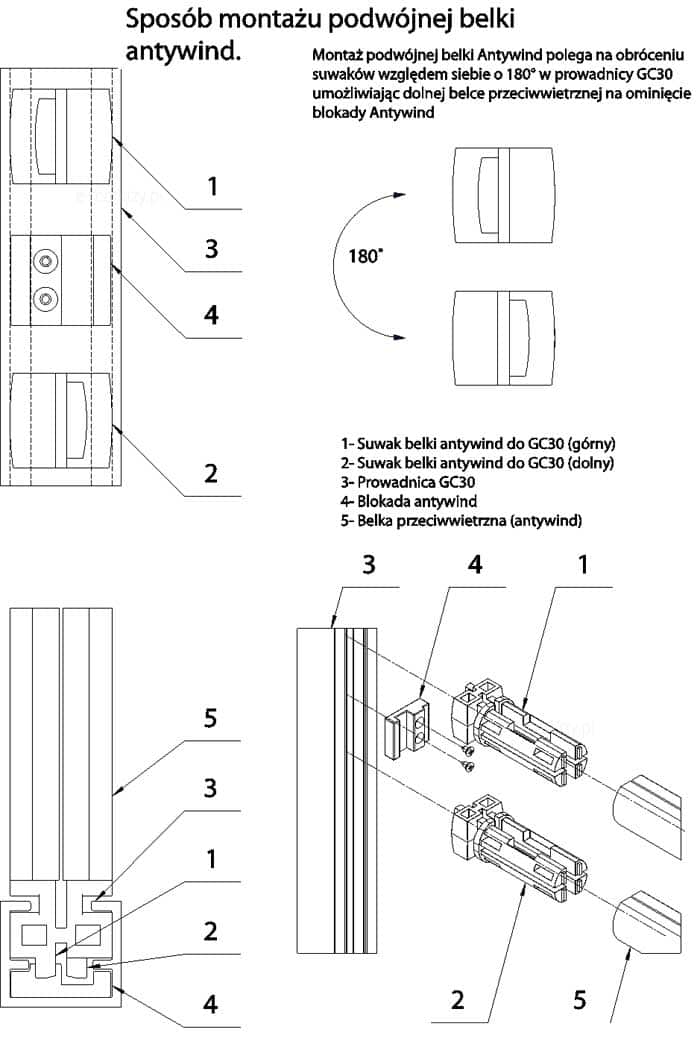

Sposób montażu podwójnej belki antywind

Belka przeciwwietrzna – montaż podwójnej belki polega na obróceniu suwaków względem siebie o 108 stopni w prowadnicy GC30 umożliwiając belce dolnej przeciwwietrznej na ominięcie blokady andywind.

1- suwak belki antywind górny
2- suwak belki antywind dolny
3- prowadnica
4- blokada antywind
5- belka przeciwwietrzna (antywind)

Rysunek techniczny przedstawia instrukcję sposobu montażu podwójnej belki antywind w prowadnicy GC30, składającą się z kilku schematów pomocniczych oraz legendy. W górnej części widoczny jest pionowy przekrój prowadnicy z oznaczonymi elementami takimi jak suwak górny, blokada antywind oraz suwak dolny, a obok znajduje się grafika ilustrująca konieczność obrócenia suwaków względem siebie o 180 stopni. Środkową część zajmuje szczegółowa legenda, która przypisuje numery do konkretnych części: 1 to suwak górny, 2 to suwak dolny, 3 to prowadnica GC30, 4 to blokada antywind, a 5 to belka przeciwwietrzna. Dolna lewa strona obrazu prezentuje przekrój poprzeczny złożonego mechanizmu, pokazujący wzajemne ułożenie profili belki i suwaków wewnątrz komory prowadnicy. Po prawej stronie u dołu umieszczono rysunek izometryczny w rozłożeniu (eksplodujący), który obrazuje proces wsuwania suwaków w profil prowadnicy oraz ich połączenie z aluminiowymi belkami przeciwwietrznymi za pomocą śrub montowanych w blokadzie. Całość utrzymana jest w czarno-białej kolorystyce z wyraźnymi liniami pomocniczymi i odnośnikami tekstowymi w języku polskim, wyjaśniającymi, że obrót suwaków pozwala dolnej belce na ominięcie blokady.

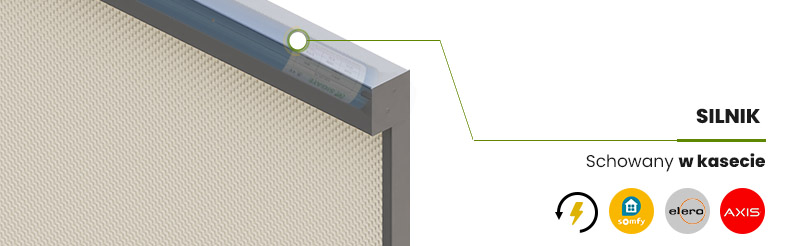

Grafika przedstawia zbliżenie na górny narożnik rolety Refleksol 120 Aluprof, ilustrujące umiejscowienie napędu elektrycznego. Przez półprzezroczystą obudowę ciemnoszarej kasety widoczny jest cylindryczny silnik zamontowany wewnątrz rury nawojowej. Od miejsca montażu silnika odchodzi cienka zielona linia prowadząca do napisu po prawej stronie: „SILNIK Schowany w kasecie”. Poniżej tekstu umieszczono cztery ikony producentów i systemów sterowania: żółtą ikonę z błyskawicą w okręgu, logotyp Somfy w żółtym kole, logotyp elero w szarym kole oraz biały napis AXIS na czerwonym tle. Tło grafiki stanowi jasna tkanina o wyraźnym splocie, a całość ma charakter informacyjny, podkreślając estetykę rozwiązania dzięki ukryciu mechanizmu napędowego wewnątrz profilu kasety.

Podtynkowy refleksol 120 może być sterowany silnikiem elektrycznym. Przewód wyprowadzony jest na długość ok. 2mb z otworu umieszczonego z boku lub od tyłu kasety refleksola.

Zobacz informacje o sterowaniu elektrycznym

Refleksol 120 Aluprof Podtynkowy

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta wykonana z aluminium ekstrudowanego,
– Dostęp do rewizji z przodu kasety,
– Opcja tworzenia modułów,
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe
– Dla zabudowy wewnętrznej – możliwe dodatkowo belka dolna fi 35 lub FG42
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości wyrobu do 3 m)
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM71319

PARAMETRY TECHNICZNE REFLEKSOL R120
Szerokość maksymalna: 4 m (listwowa), 3,5m (linkowa)
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 16 m2, (listwowa), 10,5 m2 (linkowa)
Średnica rury nawojowej: 78mm
Prowadnice: Listwowe: GGC30; GC30F; GC30R; GC30FD; linkowa – nierdzewna fi 2,5 mm
Belka dolna: Φ42 lub FG120 (zewnętrzne lub wewnętrzne), Φ35 lub FG42 (tylko wewnętrzne)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 49 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 81 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
