Refleksol 120 Pomiar i Dane Techniczne

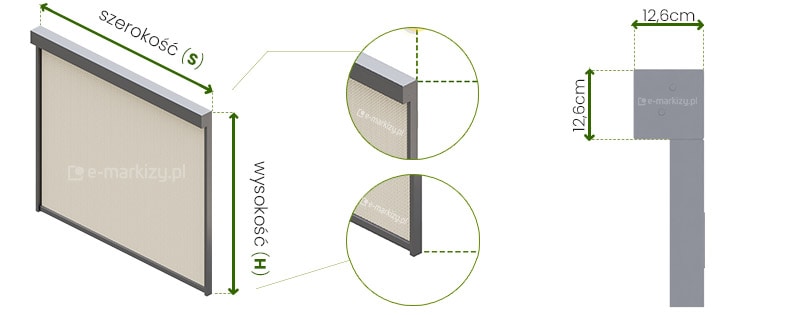

Grafika techniczna przedstawia parametry wymiarowe rolety Refleksol 120 Aluprof, łącząc wizualizację 3D z precyzyjnymi detalami konstrukcyjnymi. Po lewej stronie widoczny jest model rolety z naniesionymi zielonymi strzałkami, które definiują szerokość całkowitą (s) mierzoną wzdłuż kasety oraz wysokość całkowitą (H) mierzoną od góry kasety do dołu prowadnic. Środkowa część grafiki zawiera dwa koliste powiększenia wskazujące punkty styku linii wymiarowych z krawędziami obudowy i prowadnicy. Po prawej stronie umieszczono rzut boczny kasety z podanymi dokładnymi wymiarami zewnętrznymi: wysokość profilu wynosi 12,6 cm, natomiast jego głębokość całkowita to 14,3 cm. Schemat jest wykonany w przejrzystym stylu z wykorzystaniem szarości i zielonych akcentów, co ułatwia identyfikację kluczowych wartości potrzebnych do prawidłowego dopasowania produktu.

Wymiarowanie refleksola 120:

S=Szerokość refleksola do 400cm
H=Wysokość systemu do 400cm

Wymiary kasety: szer. 126mm, wys. 126mm

Refleksol 120 Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 350cm
Wysokość H – jest to wysokość całkowita – do 300cm

Całkowite wymiary kasety: szer. 132mm, wys. 126mm

Grafika poglądowa przedstawia sposób pomiaru rolety zewnętrznej Aluprof - Refleksol 120 w wersji linkowej, służący do określenia jej wymiarów zamówieniowych. Na trójwymiarowym modelu rolety z szarą kasetą i jasnym poszyciem naniesiono zielone linie pomocnicze oraz strzałki definiujące kluczowe parametry. Pozioma strzałka nad kasetą wskazuje szerokość całkowitą systemu, opisaną jako szerokość (s), mierzoną pomiędzy zewnętrznymi krawędziami boków kasety. Pionowa strzałka po prawej stronie określa wysokość całkowitą opisaną jako wysokość (H), która mierzona jest od górnej krawędzi kasety do dolnego punktu mocowania linek prowadzących. Zamiast sztywnych prowadnic profilowych, w tej wersji zastosowano cienkie linki stalowe z uchwytami montażowymi u dołu, co zostało uwzględnione w schemacie pomiarowym jako całkowity zasięg pionowy urządzenia.

Refleksol 120 pomiar szerokości i wysokości osłony z prowadnicami linkowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia uchwytu prowadnicy linkowej poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Pomiar refleksola 120 z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 400cm
Wysokość H – jest to wysokość całkowita – do 400cm

Wymiary kasety: szer. 126mm, wys. 126mm

Grafika poglądowa przedstawia sposób pomiaru rolety zewnętrznej Refleksol 120 Aluprof w celu określenia jej wymiarów gabarytowych. Na trójwymiarowym modelu rolety w kolorze szarym z jasnym poszyciem naniesiono dwie dwustronne zielone strzały wskazujące kluczowe parametry. Pozioma strzałka umieszczona nad kasetą określa szerokość całkowitą systemu oznaczoną symbolem (s), mierzoną od skrajnych krawędzi bocznych kasety. Pionowa strzałka po prawej stronie wskazuje wysokość całkowitą oznaczoną symbolem (H), obejmującą dystans od górnej krawędzi kasety do zakończenia prowadnic bocznych. Wizualizacja ma charakter instruktażowy i służy do prawidłowego przygotowania danych do zamówienia, obrazując, że wymiary końcowe rolety są liczone po jej zewnętrznym obrysie konstrukcyjnym.

Refleksol 120 pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia prowadnicy poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Refleksol 120 Dane Techniczne

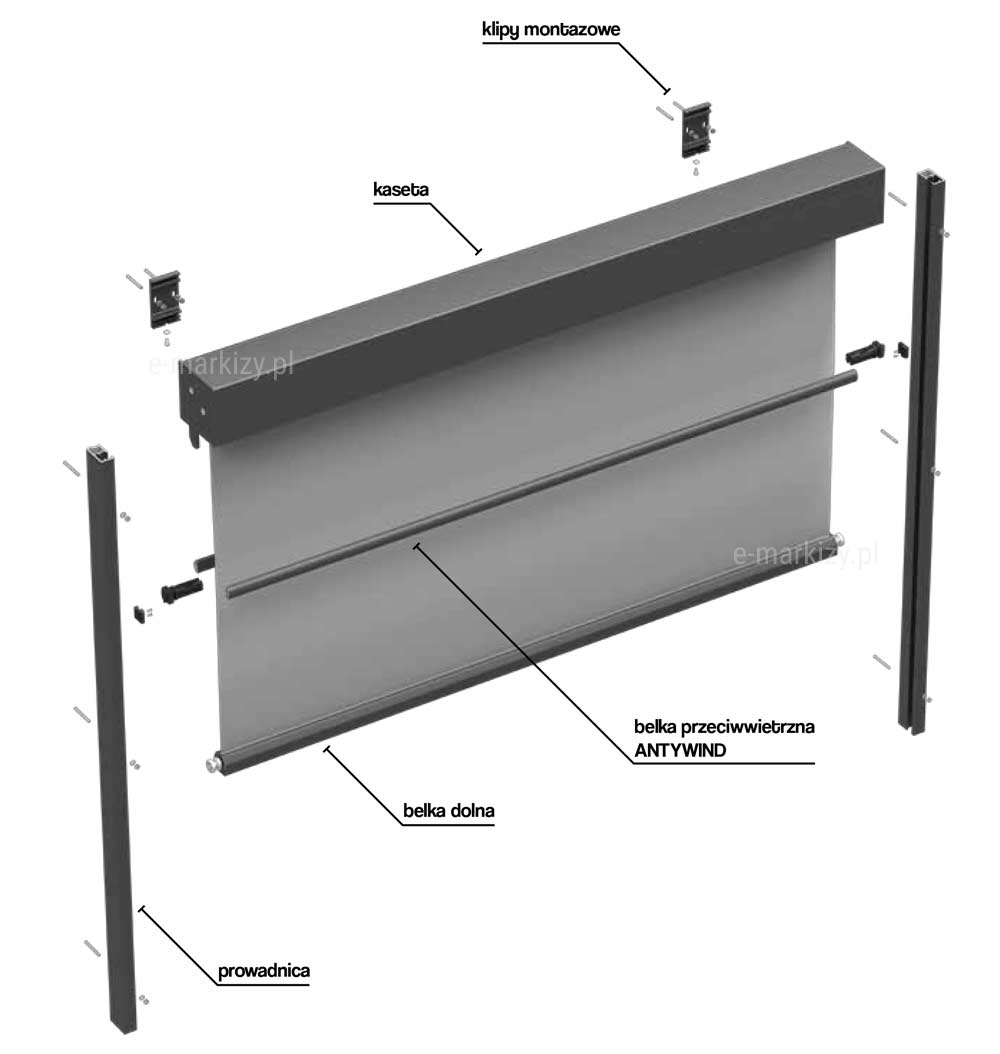

Grafika techniczna w formie widoku eksplodowanego przedstawia główne komponenty konstrukcyjne rolety zewnętrznej Refleksol 120 Aluprof. W centralnej części widoczna jest ciemnoszara kaseta osłaniająca mechanizm nawojowy, z której rozwinięte jest gładkie poszycie tkaninowe. Nad kasetą umieszczono dwa klipy montażowe, służące do stabilnego zamocowania obudowy do podłoża. Po bokach znajdują się pionowe prowadnice profilowe, wyznaczające tor ruchu tkaniny. Dolna krawędź materiału zakończona jest poziomą belką dolną, która zapewnia odpowiednie napięcie płaszczyzny. Dodatkowo, w połowie wysokości rozwiniętej rolety, przebiega belka przeciwwietrzna ANTYWIND, pełniąca funkcję wzmacniającą i stabilizującą konstrukcję przy podmuchach wiatru. Wszystkie elementy są precyzyjnie wskazane za pomocą czarnych linii prowadzących z odpowiednimi podpisami technicznymi.

Refleksol 120 – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna
– belka antywind (belka przeciwwietrzna)

Wersje refleksola z prowadnicami linkowymi i prowadnicami listwowymi posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

Rysunek techniczny przedstawia zestawienie przekrojów kaset rolety Refleksol 120 oraz detale akcesoriów montażowych. W górnej części znajdują się dwa schematy: po lewej wersja podtynkowa o szerokości całkowitej 143 mm i wysokości 126 mm, a po prawej wersja standardowa o szerokości 132 mm i wysokości 126 mm z widocznym uchwytem mocującym o wysokości 105 mm. Poniżej, po lewej stronie, zaprezentowano rzut izometryczny klipu montażowego o szerokości 60 mm i wysokości 105 mm, z zaznaczonymi otworami fasolkowymi w rozstawie 40 mm. Dolną prawą część grafiki zajmuje duży, szczegółowy przekrój profilu kasety Refleksol 120, opisany precyzyjnymi wymiarami wewnętrznymi i zewnętrznymi: wysokość profilu to 125,2 mm, a szerokość górnej ścianki wynosi 120,2 mm (całkowita 125,7 mm). Dokumentacja jest wykonana w formie czarno-białego schematu inżynierskiego z wyraźnymi liniami wymiarowymi i opisami technicznymi w języku polskim.

Przekrój kasety

– Kaseta do wersji R120
– Kaseta do wersji podtynkowej R120

Klip montażowy

– 60 x 105 mm

Rysunek techniczny przedstawia zestawienie przekrojów różnych typów prowadnic oraz uchwytu montażowego stosowanych w systemie Refleksol 120 Aluprof. W górnym rzędzie zaprezentowano schemat prowadnicy linkowej o średnicy 2,5 mm, prowadnicę profilową GC30 o wymiarach 28 mm na 32 mm oraz prowadnicę GC30F o wymiarach 28 mm na 38 mm. Dolny rząd zawiera przekroje prowadnic o bardziej złożonej strukturze: modułową GC30FD o wymiarach 38 mm na 56 mm oraz prowadnicę GC30R o szerokości 28,5 mm i wysokości 54,5 mm. W prawym dolnym rogu umieszczono szczegółowe rzuty uchwytu prowadnicy 22 mm, pokazujące jego konstrukcję z boku, z przodu oraz z góry, wraz z dokładnym wymiarowaniem elementów kotwiących, śrub M6 oraz całkowitą wysokością wynoszącą 55 mm. Całość dokumentacji jest wykonana w formie czarnych rysunków liniowych na białym tle, z precyzyjnymi liniami wymiarowymi podanymi w milimetrach.

Przekroje prowadnic refleksola

– prowadnica linkowa ø2,5mm
– prowadnica GC30 28x32mm
– prowadnica GC30F 28x38mm
– prowadnica GC30FD 38x56mm
– prowadnica GC30R 28,5×54,5mm
– uchwyt prowadnicy 22mm

Rysunek techniczny przedstawia zestawienie przekrojów belek dolnych, rury nawojowej oraz profilu przeciwwietrznego stosowanych w systemie Refleksol 120 Aluprof. W górnym lewym rogu widoczny jest przekrój belki dolnej FG120 o kształcie zbliżonym do trapezowego z zaokrągloną górą, o szerokości 46 mm i wysokości 42 mm. Obok znajduje się przekrój okrągłej belki dolnej o średnicy 42 mm z charakterystycznym wcięciem montażowym u góry. Dolną lewą część grafiki zajmuje duży przekrój ocynkowanej rury nawojowej o średnicy 78 mm, posiadającej wgłębienie na całej długości oraz zamek montażowy u dołu. W dolnym prawym rogu zaprezentowano opcjonalny profil przeciwwietrzny ANTYWIND, składający się z dwóch symetrycznych, półokrągłych elementów o szerokości 13 mm każdy i łącznej wysokości 25 mm. Wszystkie schematy są czarno-białymi rysunkami liniowymi z precyzyjnie naniesionymi wymiarami w milimetrach oraz czytelnymi podpisami technicznymi.

Przekroje

– belka dolna FG120 46x42mm
dedykowana dla prowadnic linkowych oraz listwowych GC30, GC30F
– belka dolna ø42mm, opcja dla prowadnic listwowych
– rura nawojowa ocynkowana ø78mm
– profil przeciwwietrzny ANTYWIND 13x25mm

Rozstaw mocowań w zależności od szerokości refleksola

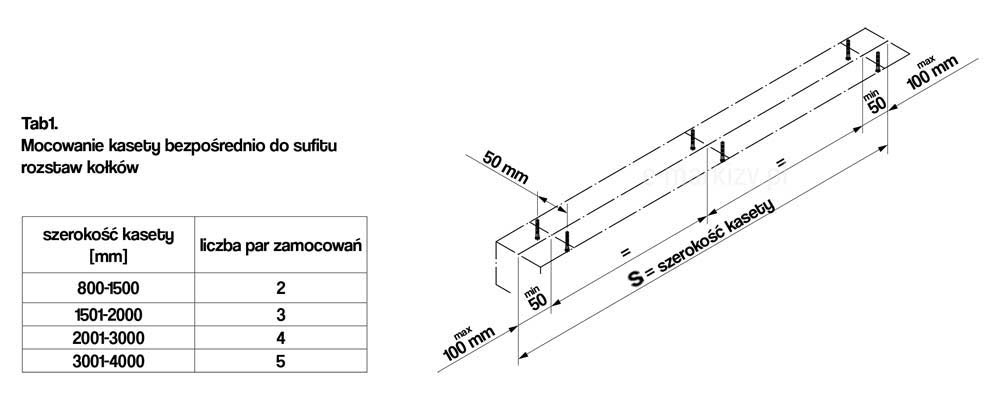

Rysunek techniczny przedstawiający instrukcję montażu i rozstaw kołków przy mocowaniu kasety systemu refleksol 120 selt bezpośrednio do sufitu. Grafika składa się z tabeli oraz schematycznego rysunku izometrycznego obrysu kasety z naniesionymi wymiarami montażowymi. Tabela oznaczona jako Tab1 zawiera dwie kolumny określające zależność liczby par zamocowań od szerokości kasety w milimetrach. Dla szerokości od 800 do 1500 mm wymagane są 2 pary zamocowań, dla przedziału 1501-2000 mm są to 3 pary, dla 2001-3000 mm przewidziano 4 pary, natomiast dla najszerszych kaset od 3001 do 4000 mm należy zastosować 5 par zamocowań. Rysunek techniczny po prawej stronie wizualizuje rozmieszczenie punktów wiercenia na planie wydłużonego prostokąta symbolizującego kasetę o szerokości oznaczonej literą S. Skrajne pary kołków powinny być umieszczone w odległości maksymalnie 100 mm od krawędzi bocznych kasety oraz w odległości minimum 50 mm od jej przedniej i tylnej krawędzi. Rozstaw między dwoma kołkami w jednej parze wynosi dokładnie 50 mm. Dodatkowe punkty montażowe, pokazane na przykładzie układu z trzema parami, są rozmieszczone w równych odstępach od siebie, co sygnalizują symbole równości na liniach wymiarowych. Wszystkie oznaczenia tekstowe i wymiarowe na schemacie są czytelne i wykonane w kolorze czarnym na białym tle.

Mocowanie kasety bezpośrednio do sufitu – rozstaw kołków

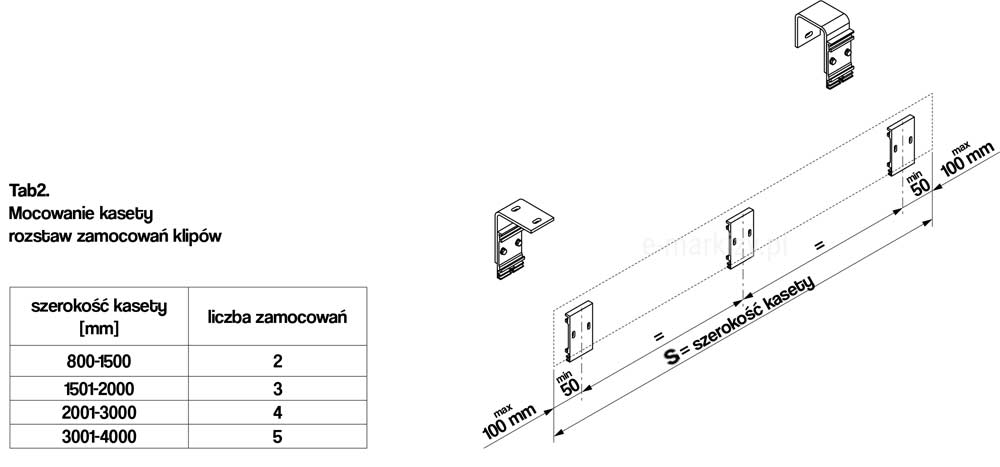

Rysunek techniczny przedstawiający instrukcję montażu oraz rozstaw zamocowań klipów dla kasety systemu refleksol 120 selt. Grafika składa się z tabeli oraz schematu izometrycznego obrazującego rozmieszczenie uchwytów montażowych. Tabela oznaczona jako Tab2 podaje wymaganą liczbę zamocowań w zależności od szerokości kasety w milimetrach: dla przedziału 800-1500 mm są to 2 zamocowania, dla 1501-2000 mm przewidziano 3 sztuki, dla 2001-3000 mm wymagane są 4 zamocowania, a dla kaset o szerokości 3001-4000 mm należy użyć 5 zamocowań. Na schemacie po prawej stronie przedstawiono linię montażową o całkowitej szerokości oznaczonej jako S. Widoczne są na niej trzy klipy montażowe oraz dwa rodzaje uchwytów kątowych w górnej części rysunku. Skrajne klipy powinny być zamontowane w odległości maksymalnie 100 mm od bocznych krawędzi kasety oraz minimum 50 mm od krawędzi górnej lub dolnej. Środkowy klip jest umiejscowiony dokładnie w połowie szerokości, co zaznaczono symbolami równości na liniach wymiarowych między poszczególnymi punktami montażu. Każdy klip posiada dwa otwory na śruby rozmieszczone pionowo. Schemat jest wykonany w formie czarnego rysunku liniowego na białym tle, co zapewnia wysoką czytelność detali technicznych.

Mocowanie kasety – rozstaw zamocowań klipów

Sposób mocowania kasety refleksola w przypadku wyboru prowadnic niesamonośnych tj. GC30 i GC30R. W standardzie, otrzymują Państwo klip montażowy tj. uchwyt kasety, dedykowany do montażu ściennego. Istnieje również możliwość przykręcania kasety bezpośrednio do sufitu, poprzez jej przewiercenie.

Sposób mocowania kasety w przypadku wyboru prowadnic niesamonośnych tj. GC30 i GC30R. W standardzie, otrzymują Państwo klip montażowy tj. uchwyt kasety, dedykowany do montażu ściennego. Istnieje również możliwość, przykręcania kasety bezpośrednio do sufitu, poprzez jej przewiercenie. Uchwyt ścienny dystansujący i sufitowy można domówić dodatkowo, zaznaczając te opcje w uwagach do zamówienia.

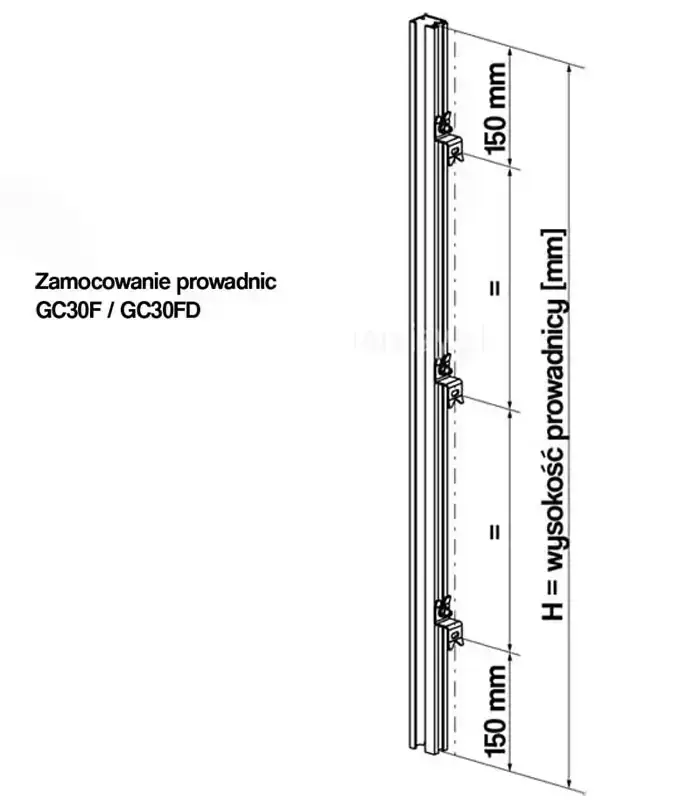

Schemat techniczny przedstawiający sposób zamocowania prowadnic GC30F oraz GC30FD stosowanych w systemach osłonowych takich jak refleksol 120 selt. Rysunek w rzucie izometrycznym ukazuje pionowy profil prowadnicy z zaznaczonymi punktami montażowymi. Na schemacie widoczne są trzy uchwyty mocujące rozmieszczone wzdłuż wysokości profilu. Górny oraz dolny punkt montażowy znajdują się w stałej odległości 150 mm odpowiednio od górnej i dolnej krawędzi prowadnicy. Środkowy uchwyt jest umiejscowiony w równej odległości od skrajnych punktów montażowych, co zostało oznaczone symbolem równości między odcinkami. Całkowita wysokość elementu została opisana jako H równa się wysokość prowadnicy wyrażona w milimetrach. Po lewej stronie rysunku umieszczono napis Zamocowanie prowadnic GC30F / GC30FD określający przeznaczenie instrukcji montażowej dla konkretnych modeli podzespołów.

Zamocowanie prowadnic – liczba zamocowań

Sposób mocowania prowadnicy samonośnej GC30F. Należy pamiętać, że ilość otrzymanych w komplecie klipów montażowych zależna jest od wysokości prowadnicy.

Prowadnice linkowe montaż do ściany lub do sufitu

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

Refleksol 120 Aluprof z kwadratową kasetą oraz prowadnicami linkowymi. Po prawej stronie widoczna cała osłona z beżową tkaniną rozwiniętą na około 80-90{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} wysokości prowadnic. Po lewej dwa powiększenia szczegółów umieszczone w zielonych okrągłych ramkach. U góry zbliżenie narożnika kasety z wychodzącą z niego prowadnicą linkową. Poniżej zbliżenie prowadnicy linkowej z zaczepem do ściany i obciążnikiem.

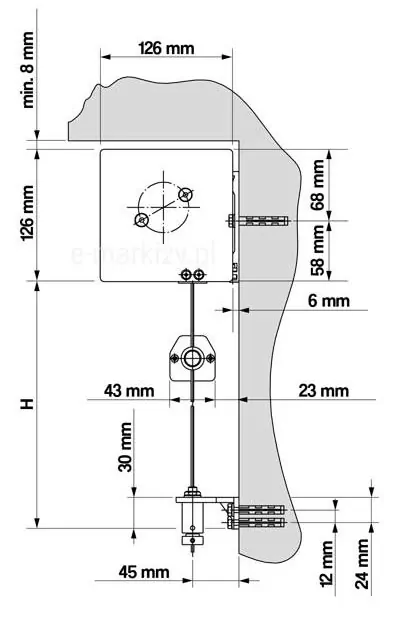

Rysunek techniczny w przekroju bocznym przedstawiający szczegółowe wymiary montażowe oraz gabaryty systemu refleksol 120 selt montowanego do ściany. Schemat ukazuje kwadratową kasetę o wymiarach boku 126 mm, umieszczoną w narożniku wnęki. Nad kasetą zaznaczono minimalny odstęp od sufitu wynoszący 8 mm. Kaseta jest przytwierdzona do ściany za pomocą kołka montażowego, którego oś znajduje się w odległości 68 mm od górnej krawędzi kasety oraz 58 mm powyżej dolnej krawędzi kasety. Całkowita głębokość kasety mierzona od ściany to 126 mm. Poniżej kasety, na pionowej linii biegnącej od rury nawojowej, która obrazuje prowadnicę linkową, widoczny jest profil dolny tkaniny. Element mocujący linkę do ściany znajduje się w dolnej części schematu. Oś linki jest oddalona od ściany o 45 mm. Dolny wspornik montażowy jest przytwierdzony do podłoża dwoma kołkami w rozstawie 12 mm, przy czym całkowita wysokość tego elementu wynosi 24 mm. Prowadnica linkowa znajduje się w odległości 23 mm od ściany, a szerokość belki dolnej obciążającej wynosi 43 mm. Wysokość głównej części napinacza linkowego to 30 mm. Całkowita wysokość systemowa mierzona od dolnej krawędzi kasety do dolnego punktu montażowego została oznaczona literą H. Przekrój zawiera również detale konstrukcyjne wewnętrznych mechanizmów kasety, w tym położenie wału napędowego.

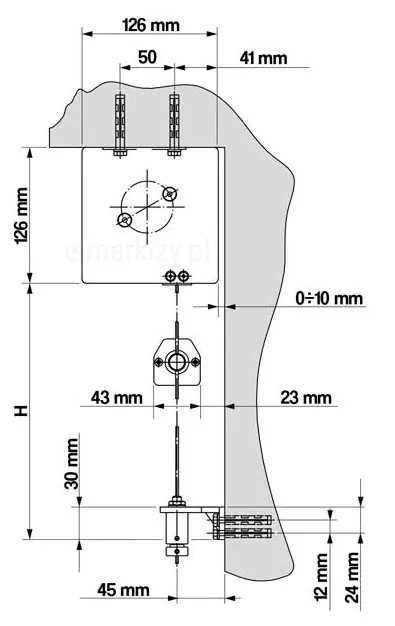

Rysunek techniczny w przekroju bocznym prezentujący schemat montażu sufitowego kasety systemu refleksol 120 selt wraz z systemem prowadzenia linkowego. Na schemacie widoczna jest kwadratowa kaseta o wymiarach 126 mm na 126 mm, która przylega bezpośrednio do sufitu. Mocowanie do stropu odbywa się za pomocą dwóch kołków montażowych rozmieszczonych w rozstawie 50 mm, przy czym oś pierwszego z nich znajduje się w odległości 41 mm od krawędzi ściany. Wewnątrz kasety zaznaczono mechanizm nawojowy, a poniżej niej wyprowadzoną tkaninę z profilem dolnym oraz pionową linkę prowadzącą. Odległość krawędzi kasety od ściany bocznej wynosi od 0 do 10 mm. W dolnej części rysunku przedstawiono detal mocowania napinacza linki do ściany. Wspornik dolny jest przytwierdzony za pomocą dwóch kołków w odstępie 12 mm, a jego całkowita wysokość montażowa to 24 mm. Oś pionowa linki jest oddalona od ściany o 45 mm. Dodatkowe wymiary techniczne określają szerokość elementu prowadzącego na poziomie 43 mm oraz jego odległość od ściany wynoszącą 23 mm. Całkowita wysokość robocza od spodu kasety do dolnego mocowania została oznaczona literą H. Rysunek wykonany jest w formie czarnej grafiki liniowej z szarym wypełnieniem symbolizującym przekrój ścian i sufitu.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

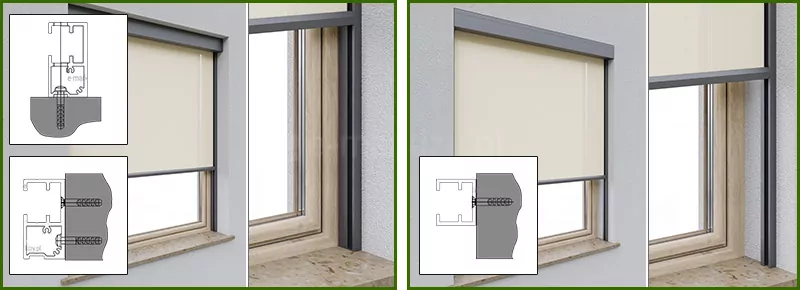

Zestawienie porównujące dwa sposoby montażu rolet refleksol 120 Selt na oknach, pokazane w dwóch osobnych kadrach – lewym i prawym – ukazanych w zielonych ramkach. Po lewej stronie za pomocą dwóch szkiców technicznych pokazano prowadnicę ościeżnicową mocowaną bezpośrednio do ramy okna lub do wnęki. Pod szkicami widoczne okno z drewnianą ramą i kamiennym parapetem, na którym zamocowano refleksol 120 prowadnicą i kasetą w kolorze grafitowym oraz tkaniną w kolorze beżowym. Po prawej stronie lewej ramki zbliżenie na miejsce mocowania prowadnicy - tuż przy ramie okna we wnęce. Po prawej stronie za pomocą szkicu technicznego umieszczonego w lewym dolnym narożniku przedstawiono mocowanie prowadnicy listwowej do wnęki. Pod szkicem widoczne okno o drewnianej ramie z kamiennym parapetem, na którym zamocowano refleksol 120 Selt z antracytową konstrukcja i beżową tkaniną. Po prawej stronie ukazano zbliżenie miejsca i sposobu mocowania prowadnicy bocznej.

Prowadnice aluminiowe – Montaż do wnęki bez uchwytów

1. Doczołowo do powierzchni czołowej – np. do ramy okna, ściany, fasady lub konstrukcji pergoli. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R.

2. Do boku wnęki okiennej. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R

3. Do boku wnęki okiennej. Stosujemy tu wąską prowadnicę standard GC30

* Kasetę należy przykręcić na klipach lub bezpośrednio przewiercając w dowolnych miejscach.

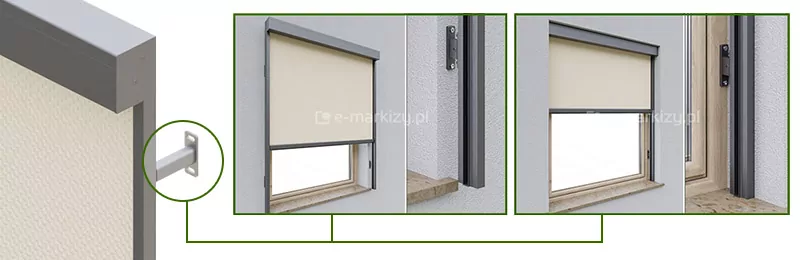

Trzyczęściowy schemat mocowania prowadnicy refleksola 120 aluprof za pomocą uchwytów. Po lewej ukazano narożnik z kasetą i prowadnicą w ciemnoszarym kolorze oraz tkaniną kremową z zaznaczonym zielonym kółkiem uchwytem prowadnicy. Od kółka poprowadzono w dół i na prawo zielone kreski do dwóch zestawień mocowania refleksola w zielonych ramkach. W ramce po lewej widoczny refleksol zamocowany do ściany poza wnęką okna o drewnianej ramie z kamiennym parapetem. Grafitowa konstrukcja zamocowana została za pomocą uchwytów do ściany, co przedstawia zbliżenie po prawej stronie lewej ramki. W ramce prawej ukazano mocowanie refleksola 120 Selt do ramy okna. Prowadnice w kolorze antracytowym zostały przymocowane do drewnianej ramy za pomocą uchwytów, kaseta, w której rozwinięty został kremowy materiał jest samonośna. Po prawej stronie przedstawiono zbliżenie mocowania uchwytu prowadnicy do ramy okna.

Prowadnice aluminiowe – Montaż do ściany na uchwytach

Prowadnice GC30F możemy mocować za pomocą różnych uchwytów, zależnie od potrzeb. Uchwyty te możemy przykręcić np. do ramy, ściany, fasady itp. Do wyboru są uchwyty regulowane płaskie | uchwyty kolumnowe o stałej długości| uchwyty regulowane kolumnowe oraz klipy montażowe.

Kaseta refleksola jest samonośna.

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyty prowadnicy

Uchwyt prowadnicy refleksola składa się z następujących elementów:
– sworzeń
– ekstruder
– stopka
Na zamówienie można wyprodukować uchwyty w dowolnym wymiarze od 57mm do 180m

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

a) uchwyt samonośny regulowany TYP 38-45

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

b) uchwyt samonośny regulowany TYP 53-59

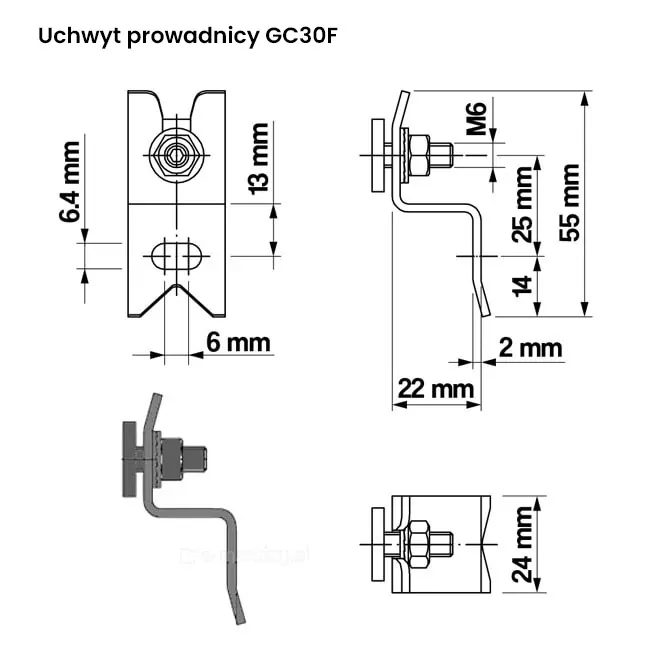

Rysunek techniczny przedstawia wymiarowanie uchwytu prowadnicy GC30F stosowanego w systemach refleksoli aluprof, ukazanego w czterech rzutach: z przodu, z boku (w formie schematu i wizualizacji 3D) oraz z góry. Główny element to metalowy klip o profilu w kształcie litery S, wykonany z blachy o grubości 2 mm, wyposażony w śrubę montażową M6 z podkładką i nakrętką. Na rzucie od frontu zaznaczono otwór montażowy o szerokości 6 mm oraz całkowitą szerokość elementu wynoszącą 24 mm, a także rozstaw osiowy między punktami montażowymi wynoszący 13 mm i 6,4 mm. Widok z boku określa całkowitą wysokość uchwytu na 55 mm, z wyszczególnieniem odcinków o długości 25 mm oraz 14 mm, a także całkowite odsadzenie (głębokość) komponentu wynoszące 22 mm. Schemat zawiera precyzyjne linie wymiarowe i opisy techniczne w milimetrach, prezentując konstrukcję wspornika przeznaczonego do stabilnego mocowania prowadnic osłon przeciwsłonecznych.

Klip montażowy 22m dedykowany dla prowadnicy GC30F

Belka przeciwwietrzna – maksymalne wymiary

Profil przeciwwietrzny zabezpiecza roletę przed podmuchami wiatru i stabilizuje położenie tkaniny. W zależności od wysokości refleksola, można zastosować jeden lub dwa profile, tak, by tkanina pozostawała w ciągłym naprężeniu. Maksymalna szerokość profila ograniczona jest do 300cm (w zależności od modelu).

Sposób montażu podwójnej belki antywind

Belka przeciwwietrzna – montaż podwójnej belki polega na obróceniu suwaków względem siebie o 108 stopni w prowadnicy GC30 umożliwiając belce dolnej przeciwwietrznej na ominięcie blokady andywind.

1- suwak belki antywind górny
2- suwak belki antywind dolny
3- prowadnica
4- blokada antywind
5- belka przeciwwietrzna (antywind)

Rysunek techniczny przedstawia instrukcję sposobu montażu podwójnej belki antywind w prowadnicy GC30, składającą się z kilku schematów pomocniczych oraz legendy. W górnej części widoczny jest pionowy przekrój prowadnicy z oznaczonymi elementami takimi jak suwak górny, blokada antywind oraz suwak dolny, a obok znajduje się grafika ilustrująca konieczność obrócenia suwaków względem siebie o 180 stopni. Środkową część zajmuje szczegółowa legenda, która przypisuje numery do konkretnych części: 1 to suwak górny, 2 to suwak dolny, 3 to prowadnica GC30, 4 to blokada antywind, a 5 to belka przeciwwietrzna. Dolna lewa strona obrazu prezentuje przekrój poprzeczny złożonego mechanizmu, pokazujący wzajemne ułożenie profili belki i suwaków wewnątrz komory prowadnicy. Po prawej stronie u dołu umieszczono rysunek izometryczny w rozłożeniu (eksplodujący), który obrazuje proces wsuwania suwaków w profil prowadnicy oraz ich połączenie z aluminiowymi belkami przeciwwietrznymi za pomocą śrub montowanych w blokadzie. Całość utrzymana jest w czarno-białej kolorystyce z wyraźnymi liniami pomocniczymi i odnośnikami tekstowymi w języku polskim, wyjaśniającymi, że obrót suwaków pozwala dolnej belce na ominięcie blokady.

Grafika przedstawia zbliżenie na górny narożnik rolety Refleksol 120 Aluprof, ilustrujące umiejscowienie napędu elektrycznego. Przez półprzezroczystą obudowę ciemnoszarej kasety widoczny jest cylindryczny silnik zamontowany wewnątrz rury nawojowej. Od miejsca montażu silnika odchodzi cienka zielona linia prowadząca do napisu po prawej stronie: „SILNIK Schowany w kasecie”. Poniżej tekstu umieszczono cztery ikony producentów i systemów sterowania: żółtą ikonę z błyskawicą w okręgu, logotyp Somfy w żółtym kole, logotyp elero w szarym kole oraz biały napis AXIS na czerwonym tle. Tło grafiki stanowi jasna tkanina o wyraźnym splocie, a całość ma charakter informacyjny, podkreślając estetykę rozwiązania dzięki ukryciu mechanizmu napędowego wewnątrz profilu kasety.

Refleksol 120 może być sterowany silnikiem elektrycznym. Przewód wyprowadzony jest na długość ok. 2mb z otworu umieszczonego z boku lub od tyłu kasety refleksola.

Zobacz informacje o sterowaniu elektrycznym

Refleksol 120 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta wykonana z aluminium ekstrudowanego,
– Dostęp do rewizji z przodu kasety,
– Opcja tworzenia modułów,
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe
– Dla zabudowy wewnętrznej – możliwe dodatkowo belka dolna fi 35 lub FG42
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości wyrobu do 3 m)
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku

– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM71319

PARAMETRY TECHNICZNE REFLEKSOL R120
Szerokość maksymalna: 4 m (listwowa), 3,5m (linkowa)
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 16 m2, (listwowa), 10,5 m2 (linkowa)
Średnica rury nawojowej: 78mm
Prowadnice: Listwowe: GGC30; GC30F; GC30R; GC30FD; linkowa – nierdzewna fi 2,5 mm
Belka dolna: Φ42 lub FG120 (zewnętrzne lub wewnętrzne), Φ35 lub FG42 (tylko wewnętrzne)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 49 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 81 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
