Refleksol 125 Pomiar i Dane Techniczne

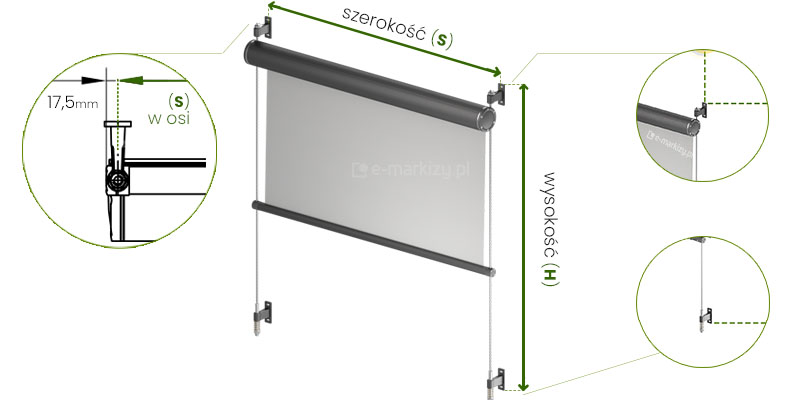

Refleksol 125 pomiar szerokości i wysokości ukazany w centrum na obrazie refleksola. Od osi mocowania uchwytów w górę linie przerywane, między którymi zawarto zieloną strzałkę dwukierunkową, a nad nią umieszczono napis "szerokość (S)". Na lewo przedstawiono w okrągłej ramce szczegół techniczny miejsca pomiaru szerokości reflesola. Po prawej stronie refleksola od skraju kasety i od końca belki dolnej z tkaniną poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "wysokość (H)". Po prawej stronie umieszczono w dwóch okrągłych ramkach powiększenia miejsc przecięcia się przerywanych linii - miejsc pomiaru.

Wymiarowanie refleksola 125:

S=Szerokość refleksola do 350cm
H=Wysokość systemu do 425cm

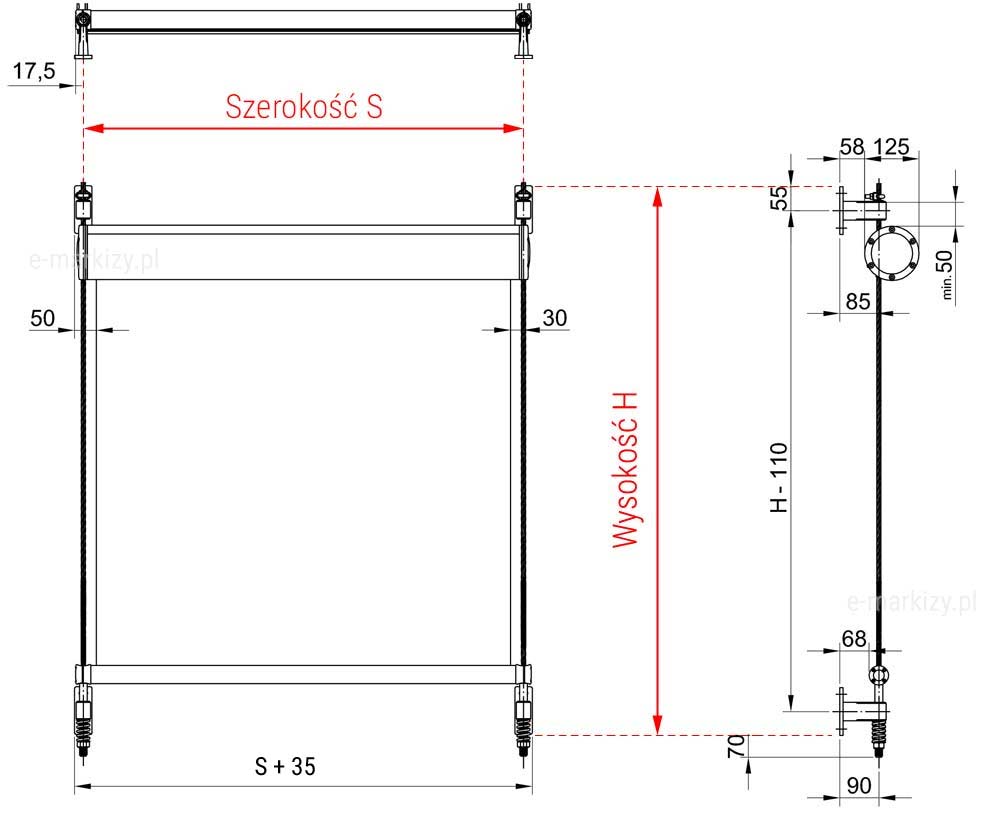

Rysunek techniczny przedstawia szczegółowe zwymiarowanie oraz przekroje montażowe systemu osłonowego refleksol 125 aluprof ukazane w trzech rzutach: od frontu, z boku oraz z góry. Główny widok frontowy definiuje gabaryty urządzenia, gdzie szerokość całkowita oznaczona jest jako Szerokość S, natomiast odległość między osiami pionowych prowadnic linkowych u dołu wynosi S + 35mm. Wysokość systemu określona jest jako Wysokość H, mierzona od górnej krawędzi uchwytu mocującego do dolnego punktu naciągu linki. Na widoku bocznym (profilu) widoczna jest okrągła kaseta o średnicy 125 mm, której odległość od ściany do osi tkaniny wynosi 85 mm, a całkowity wysięg wraz z kasetą to 125 mm. Górny uchwyt montażowy ma wysokość 55 mm, natomiast dolny uchwyt napinający posiada stopkę o szerokości 90 mm i wysokości 70 mm. Odległość montażowa między górnym a dolnym wspornikiem wynosi H - 110. Na rzucie górnym zaznaczono marginesy techniczne, w tym dystans 17,5 mm od krawędzi uchwytu. Schemat zawiera również precyzyjne oznaczenia odległości tkaniny od prowadnic, wynoszące odpowiednio 50 mm i 30 mm. Całość dokumentacji przygotowana jest w czarno-białej stylistyce liniowej z czerwonymi liniami pomocniczymi i strzałkami wymiarowymi, co pozwala na dokładne zaplanowanie instalacji systemu refleksol 125 selt.

Refleksol 125 Pomiar z prowadnicami linkowymi

1. Szerokość S – jest to szerokość od osi do osi uchwytu

2. Wysokość H – jest to wysokość całkowita
Wymiary kasety: szer. 125mm

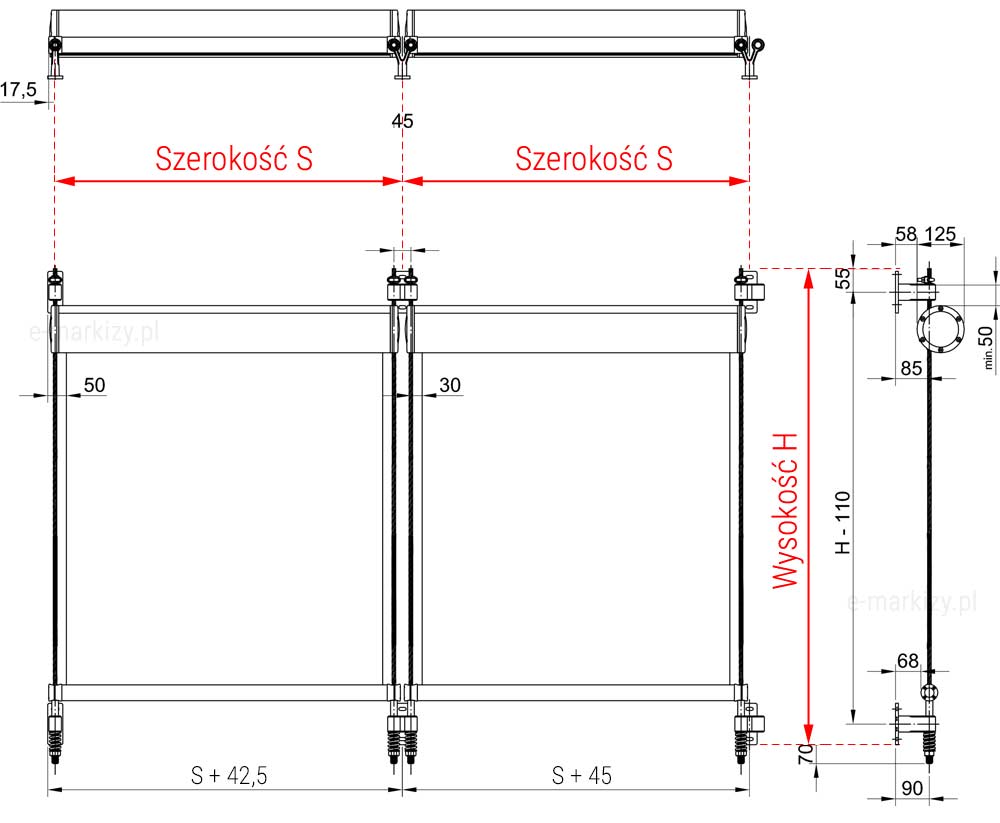

Rysunek techniczny przedstawia schemat wymiarowania systemu osłonowego refleksol 125 Selt modułowy w konfiguracji dwusegmentowej, ukazany w rzucie frontowym, górnym oraz bocznym. Na widoku głównym zaprezentowano dwa połączone moduły, z których każdy posiada indywidualną szerokość oznaczoną jako Szerokość S, natomiast łączny wymiar dolny konstrukcji definiują parametry S + 42,5 mm dla pierwszego segmentu oraz S + 45 mm dla drugiego. Wysokość całkowita układu oznaczona jest jako Wysokość H, a dystans między osiami montażowymi wsporników wynosi H - 110 mm. System charakteryzuje się wspólnym punktem styku w środkowej części, gdzie szczelina między profilami wynosi 45 mm, a tkaniny zachowują odstępy od prowadnic wynoszące odpowiednio 50 mm i 30 mm. Rzut boczny szczegółowo opisuje komponenty: kasetę o średnicy 125 mm z wysięgiem 85 mm od płaszczyzny montażu, górny uchwyt o wysokości 55 mm oraz dolny zespół napinający o wysokości 70 mm i szerokości stopy 90 mm. Rzut górny precyzuje osadzenie konstrukcji z zachowaniem marginesu 17,5 mm od krawędzi bocznej wspornika. Całość schematu refleksol 125 Selt modułowy sporządzona jest w formie profesjonalnego rysunku wykonawczego z czarnymi konturami i czerwonymi liniami wymiarowymi na białym tle.

Refleksole modułowe – pomiar refleksoli łączonych

1. Szerokość S – jest to szerokość jednego modułu (w osi uchwytów kasety)

2. Wysokość H – jest to wysokość całkowita

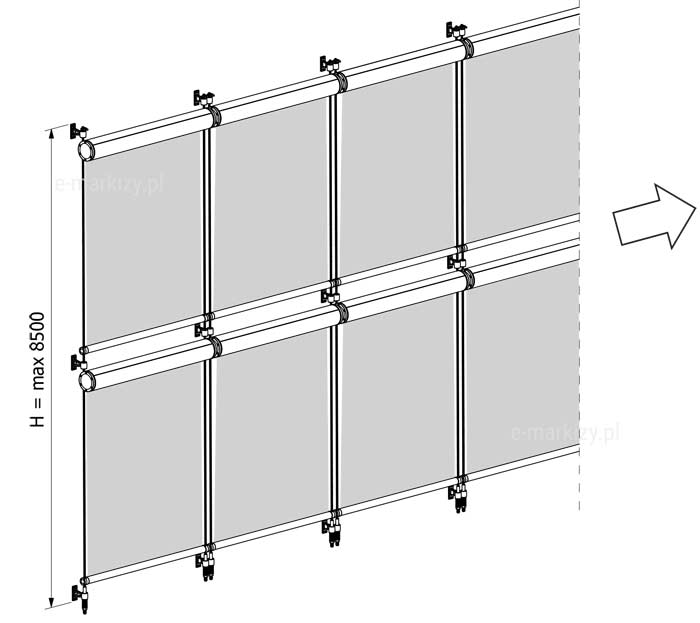

Grafika techniczna przedstawia schemat konstrukcyjny systemu osłonowego refleksol 125 selt, zaprezentowany w formie modułowego układu kaskadowego na białym tle. Rysunek liniowy ukazuje segmentowe zestawienie rolet, gdzie poszczególne moduły są zamontowane jeden nad drugim oraz obok siebie, tworząc zintegrowaną ścianę osłonową. Każdy segment składa się z poziomej kasety o cylindrycznym kształcie, z której wyprowadzona jest płaszczyzna tkaniny technicznej, zakończona na dole belką obciążającą. System stabilizowany jest przez pionowe prowadnice linkowe, które przechodzą przez uchwyty przelotowe zamocowane na kasetach, co pozwala na zachowanie ciągłości i wyrównanie konstrukcji w pionie. Po lewej stronie schematu znajduje się oznaczenie wymiarowe wskazywane przez pionową strzałkę z opisem H równa się max 8500, co określa maksymalną wysokość systemową konstrukcji refleksol 125 selt. Poszczególne rzędy kaset są przymocowane do podłoża za pomocą systemowych uchwytów montażowych widocznych w punktach styku prowadnic z linią zabudowy. Po prawej stronie widnieje konturowa strzałka skierowana w prawo, sugerująca możliwość modułowej rozbudowy systemu o kolejne sekcje poziome. Całość rysunku wykonana jest w czytelnej formie izometrycznej, skupiając się na aspektach technicznych montażu wielomodułowego.

Refleksole modułowe

Maksymalna wysokość łączonych modułów to 850cm

Refleksol 125 Dane Techniczne

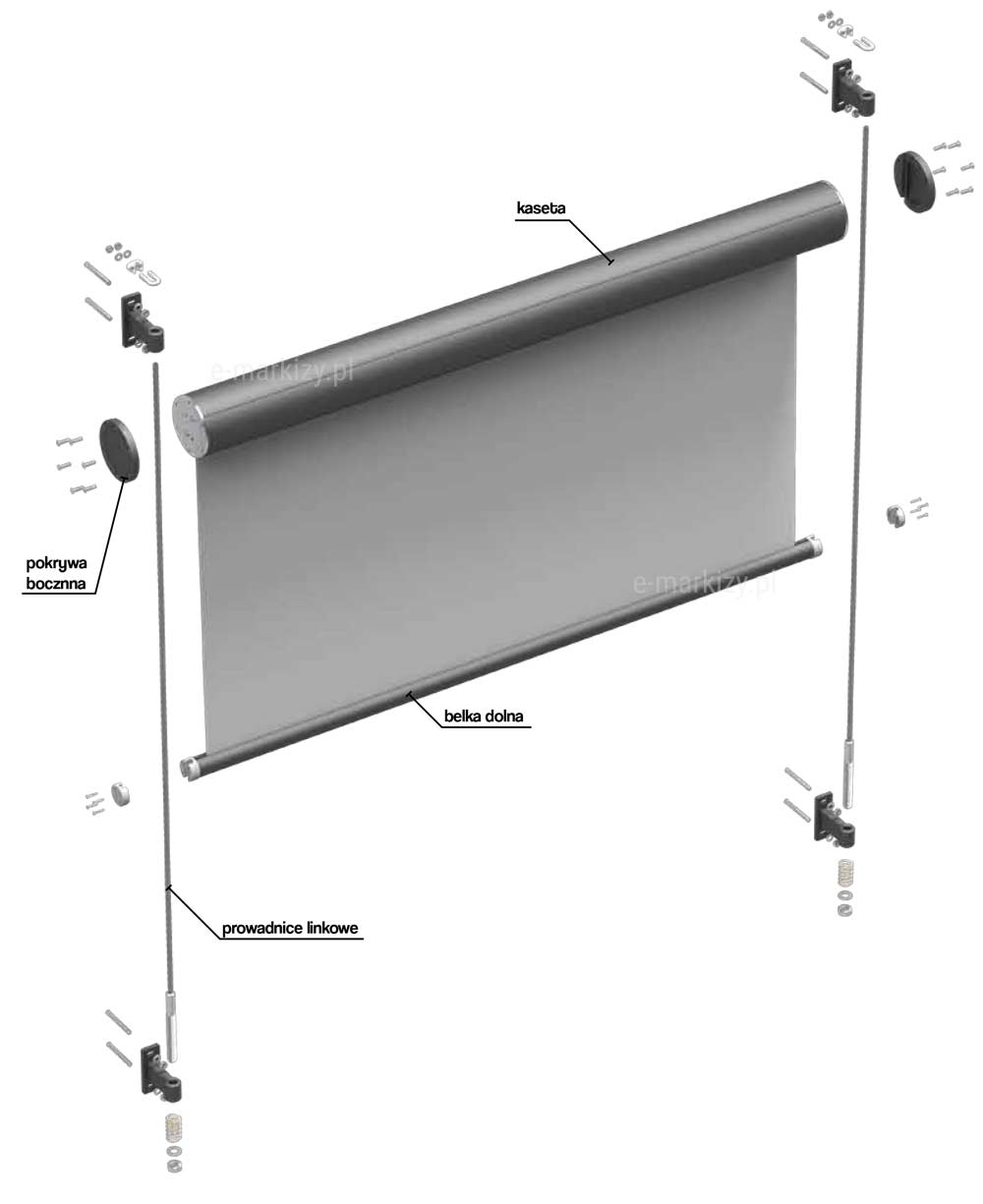

Grafika techniczna przedstawia schemat złożeniowy zewnętrznej osłony przeciwsłonecznej typu refleksol 125 aluprof w formie rzutu aksonometrycznego z rozbiciem na poszczególne komponenty montażowe. Centralnym punktem rysunku jest podłużna, cylindryczna kaseta o ciemnoszarym kolorze, z której wysunięty jest szary arkusz tkaniny technicznej zakończony u dołu obciążającą belką dolną o okrągłym przekroju. Po bokach kasety widoczne są zdemontowane pokrywy boczne o kolistym kształcie wraz z zestawem śrub mocujących. System prowadzenia tkaniny opiera się na pionowych prowadnicach linkowych wykonanych ze stali, które rozciągają się wzdłuż obu krawędzi materiału. W górnej i dolnej części schematu, po obu stronach osłony refleksol 125 selt, umieszczono detale montażowe, takie jak uchwyty mocujące, sworznie, podkładki oraz elementy napinające linki. Wszystkie kluczowe podzespoły zostały opatrzone czytelnymi etykietami tekstowymi z liniami wskazującymi: kaseta, pokrywa boczna, belka dolna oraz prowadnice linkowe. Całość ilustracji utrzymana jest w profesjonalnej, technicznej stylistyce na białym tle, co pozwala na precyzyjne zrozumienie budowy i sposobu instalacji urządzenia.

Refleksol 125 – Komponenty

– kaseta refleksola
– pokrywa boczna
– belka dolna
– prowadnice linkowe

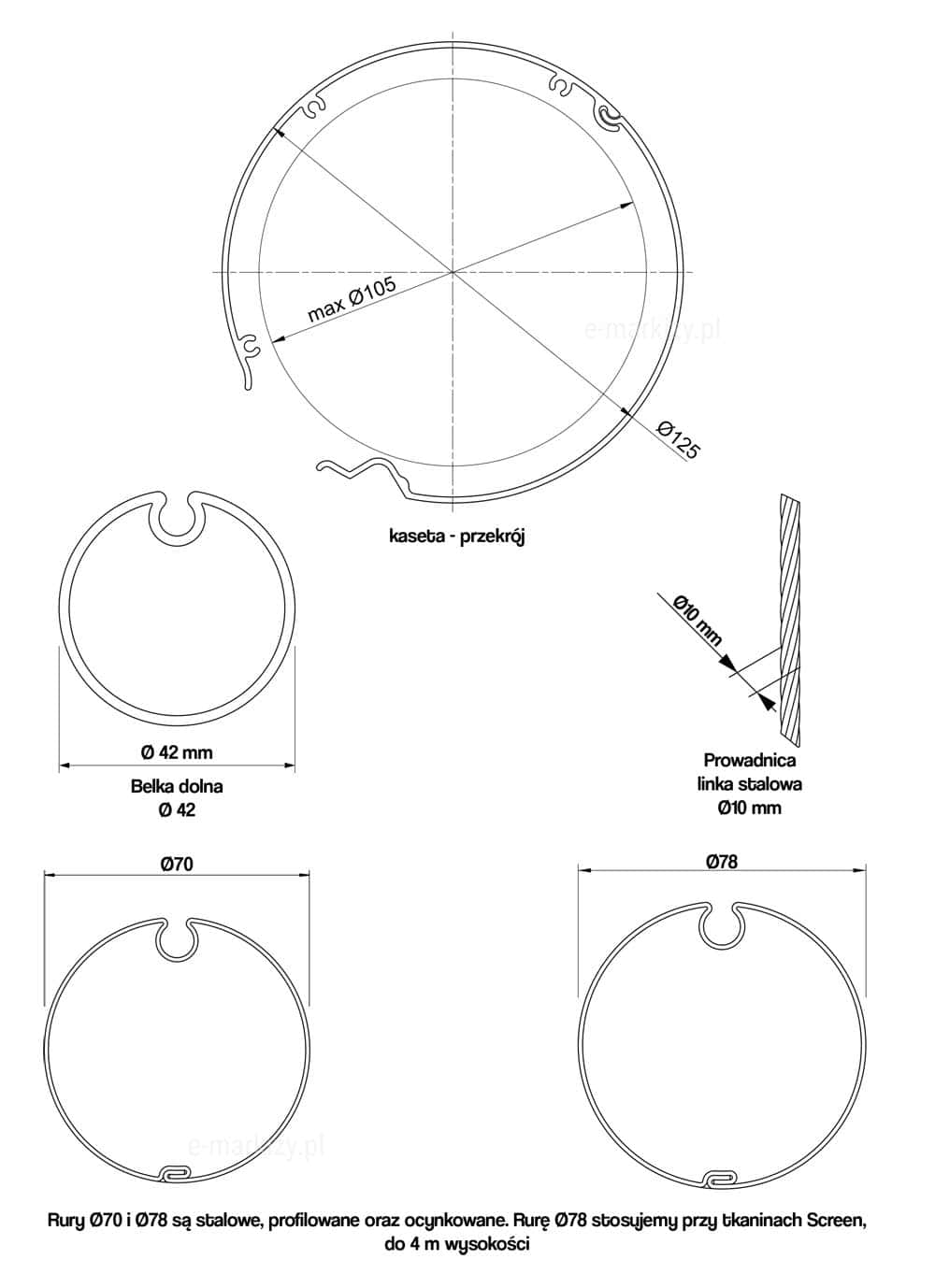

Rysunek techniczny przedstawia zestawienie przekrojów poprzecznych kluczowych komponentów refleksola 125 Selt, opisanych za pomocą precyzyjnych wymiarów średnic. W górnej części znajduje się największy okrąg opisany jako kaseta – przekrój, o średnicy zewnętrznej wynoszącej 125 mm oraz maksymalnej średnicy wewnętrznej nawoju określonej jako max 105 mm; profil kasety posiada charakterystyczne wgłębienia montażowe i wypustki na obwodzie. Poniżej po lewej stronie widoczny jest przekrój belki dolnej o średnicy 42 mm z górnym wcięciem w kształcie litery U do mocowania tkaniny. Po prawej stronie umieszczono rysunek prowadnicy z linki stalowej o średnicy 10 mm, przedstawionej jako fragment splotu pod kątem. W dolnej sekcji grafiki znajdują się dwa przekroje rur nawojowych: rura o średnicy 70 mm oraz rura o średnicy 78 mm, obie o zbliżonym profilu z górnym zamkiem i dolnym zagięciem materiału. Pod rysunkami widnieje informacja techniczna wyjaśniająca, że rury o średnicach 70 i 78 mm są stalowe, profilowane oraz ocynkowane, przy czym rura 78 mm znajduje zastosowanie przy tkaninach typu Screen do wysokości 4 metrów. Całość opracowana jest w czytelnej formie liniowej na białym tle.

Przekroje

– kaseta refleksola
– belka dolna zawsze Fi42
– prowadnica linka stalowa

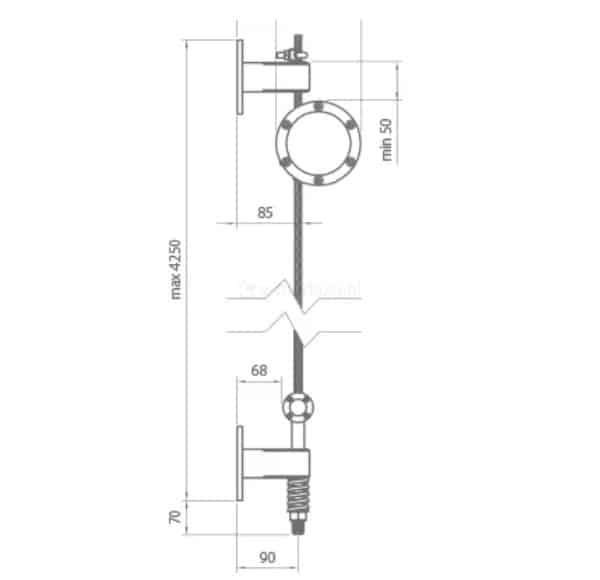

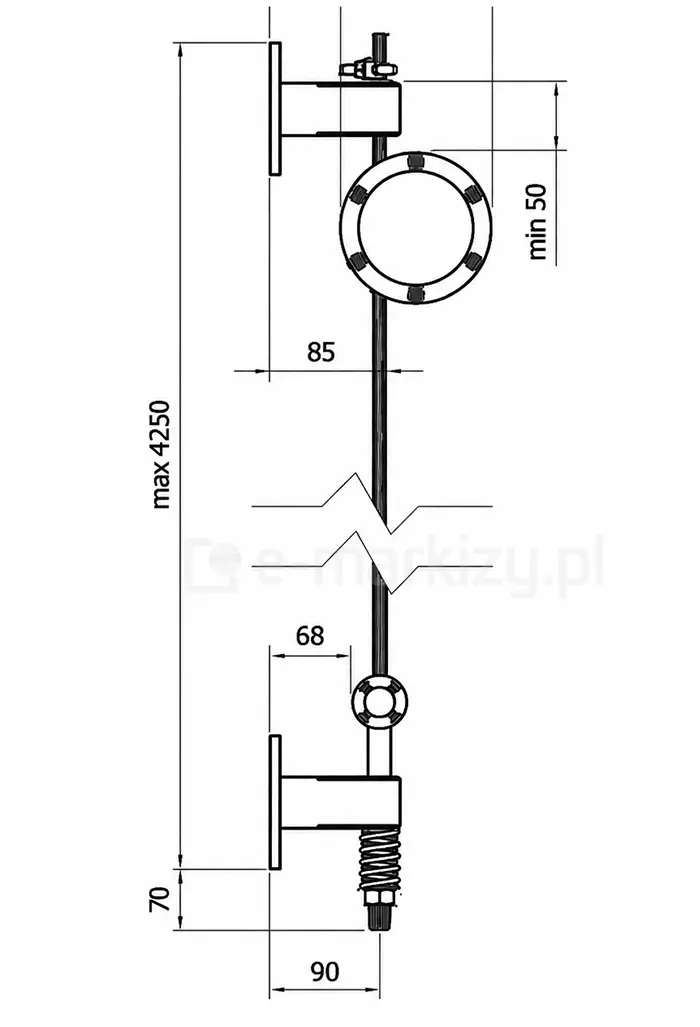

Przekrój boczny refleksola 125

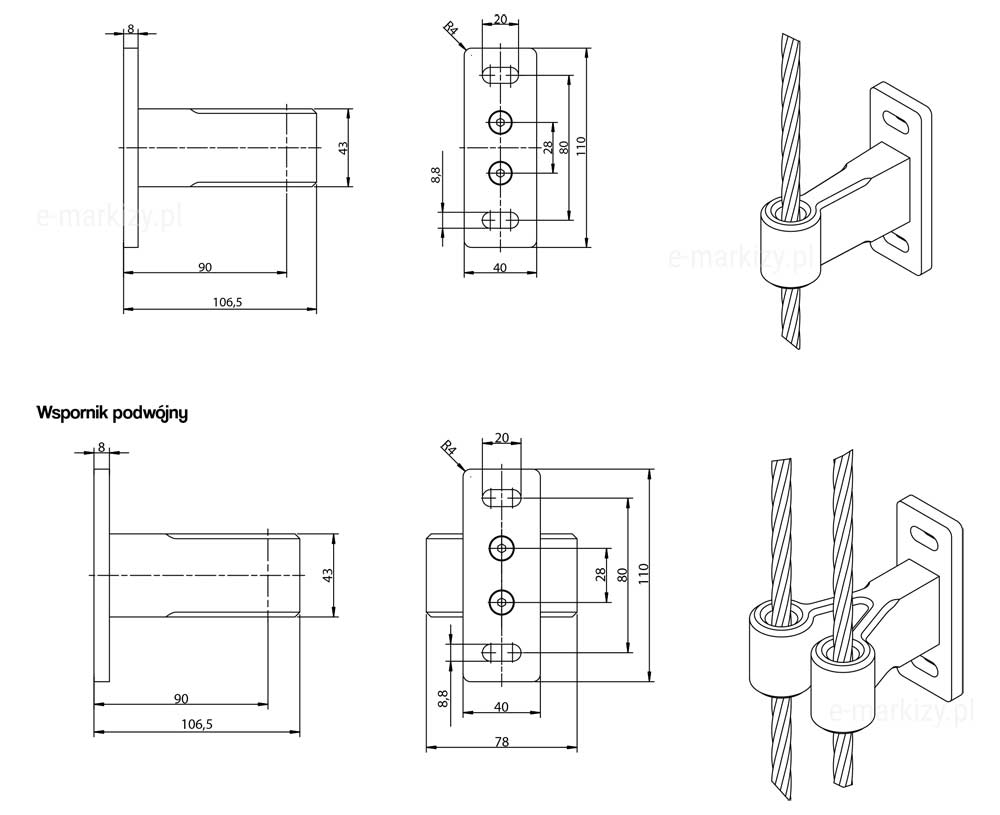

Zdjęcie przedstawia wsporniki montażowe do refleksola 125 – systemu rolet zewnętrznych o dużym gabarycie. Elementy umożliwiają bezpieczny montaż kasety do ściany lub sufitu. Refleksol 125 Aluprof to skuteczna ochrona przeciwsłoneczna i termiczna do dużych przeszkleń.

Wsporniki refleksola

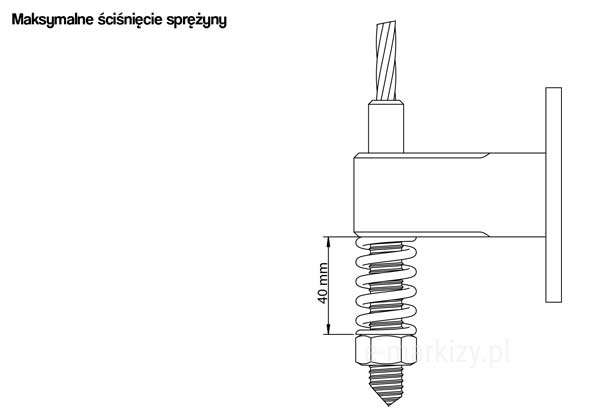

Rysunek techniczny w formie schematu liniowego przedstawia detal dolnego mocowania systemu osłonowego refleksol 125, ilustrujący parametr określony jako maksymalne ściśnięcie sprężyny. Na grafice widoczny jest boczny przekrój stalowego uchwytu montażowego o prostopadłościennym kształcie, który jest przytwierdzony do pionowej powierzchni za pomocą płaskiej stopy montażowej. Przez otwór w uchwycie przechodzi pionowy trzpień zakończony u góry stalową linką prowadzącą o wyraźnym splocie. W dolnej części trzpienia, pod korpusem uchwytu, umieszczona jest stalowa sprężyna śrubowa, która jest dociskana od dołu przez nakrętkę regulacyjną o sześciokątnym przekroju. Trzpień kończy się gwintowanym stożkiem. Na schemacie naniesiono wymiar pionowy wskazujący, że wysokość całkowicie ściśniętej sprężyny wynosi 40 mm. Ilustracja jest wykonana w czarno-białej stylistyce konturowej na czystym, białym tle, co zapewnia wysoką czytelność detalu mechanicznego odpowiedzialnego za prawidłowe napięcie prowadnic linkowych w osłonie refleksol 125 Selt.

Maksymalne ściśnięcie sprężyny

Refleksol 125 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , fasad, przeszkleń. Przeznaczona na zewnątrz pomieszczeń.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Napęd elektryczny
– Możliwość montażu modułowego (na wspornikach podwójnych)
– Kaseta mocowana na linach, stanowiących wraz z uchwytami element nośny systemu
– Aluminiowe wsporniki linowe pojedyncze lub podwójne (ścienne) umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Wysoka (trzecia) klasa odporności wiatrowej
– Prowadnice linkowe – nierdzewne średnicy 10 mm

– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku

PARAMETRY TECHNICZNE REFLEKSOL R125
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4,25 m
Kaseta: Okrągła, średnicy 125 mm
Średnica rury nawojowej: 70/78 mm
Belka dolna: Okrągła średnicy 42 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 180 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,8 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE)
Deklaracja Właściwości Użytkowych 47 / R / 2017
Odporność na obciążenie wiatrem 3 klasa (132Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
