Refleksol 76 Pomiar i Dane Techniczne

Refleksol 76 Aluprof – rysunek techniczny z wymiarami kasety i prowadnic. Idealne rozwiązanie do montażu zewnętrznego i wewnętrznego. Na zdjęciu widoczny schemat, ułatwiający planowanie przestrzeni i dobór odpowiedniego wariantu rolety przeciwsłonecznej.

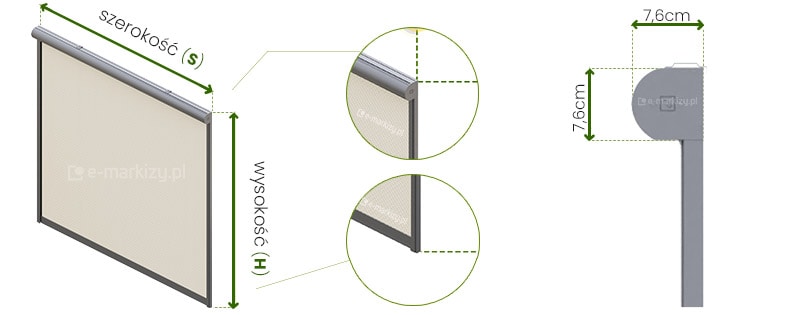

Wymiarowanie refleksola 76:

S=Szerokość refleksola do 260cm
H=Wysokość systemu do 260cm

Wymiary kasety: szer. 76mm, wys. 76mm

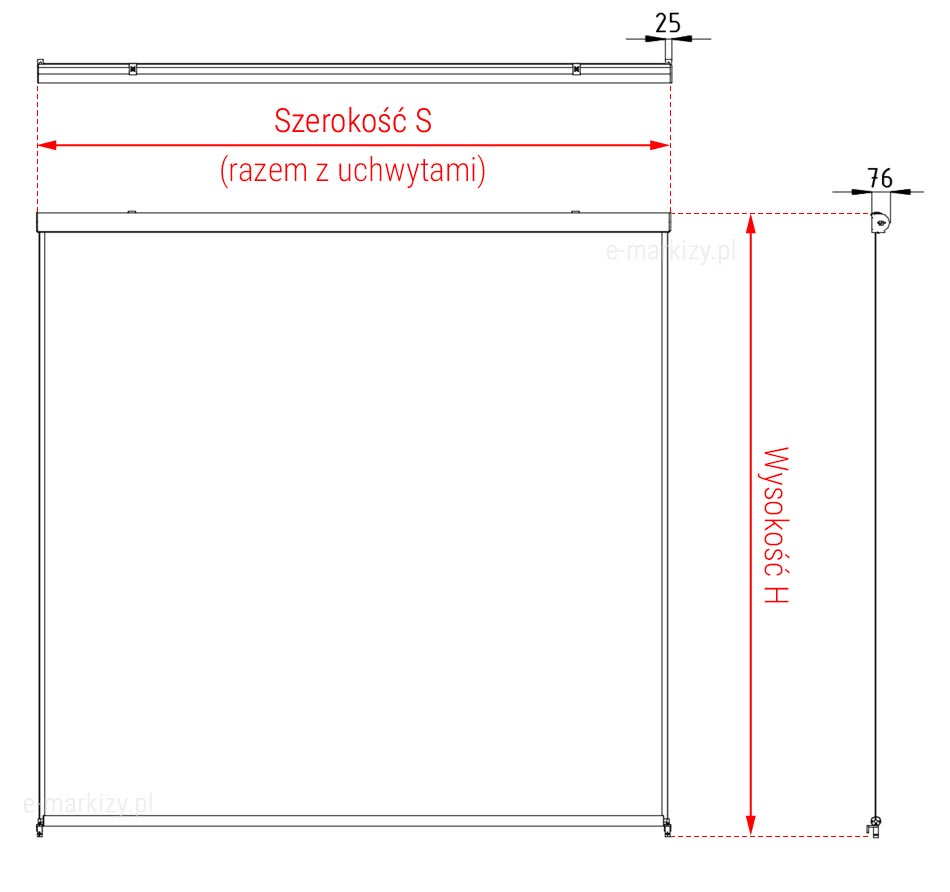

Refleksol 76 Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 260cm
Wysokość H – jest to wysokość całkowita – do 260cm

Całkowite wymiary kasety: szer. 76mm, wys. 81mm

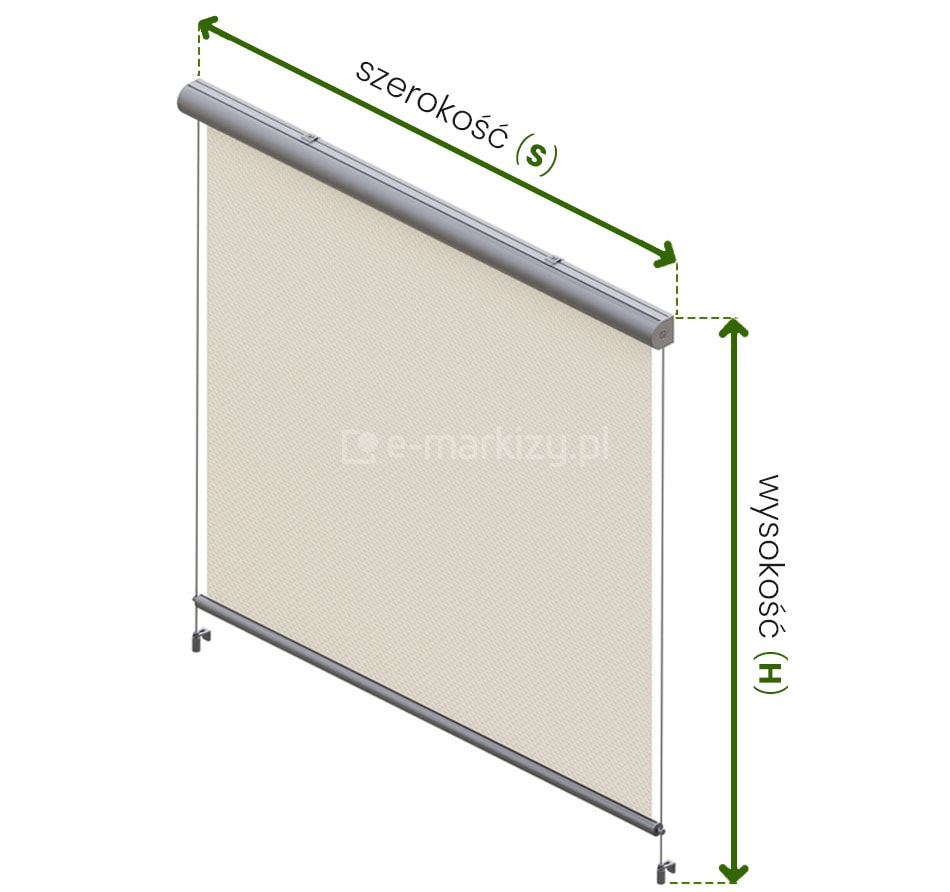

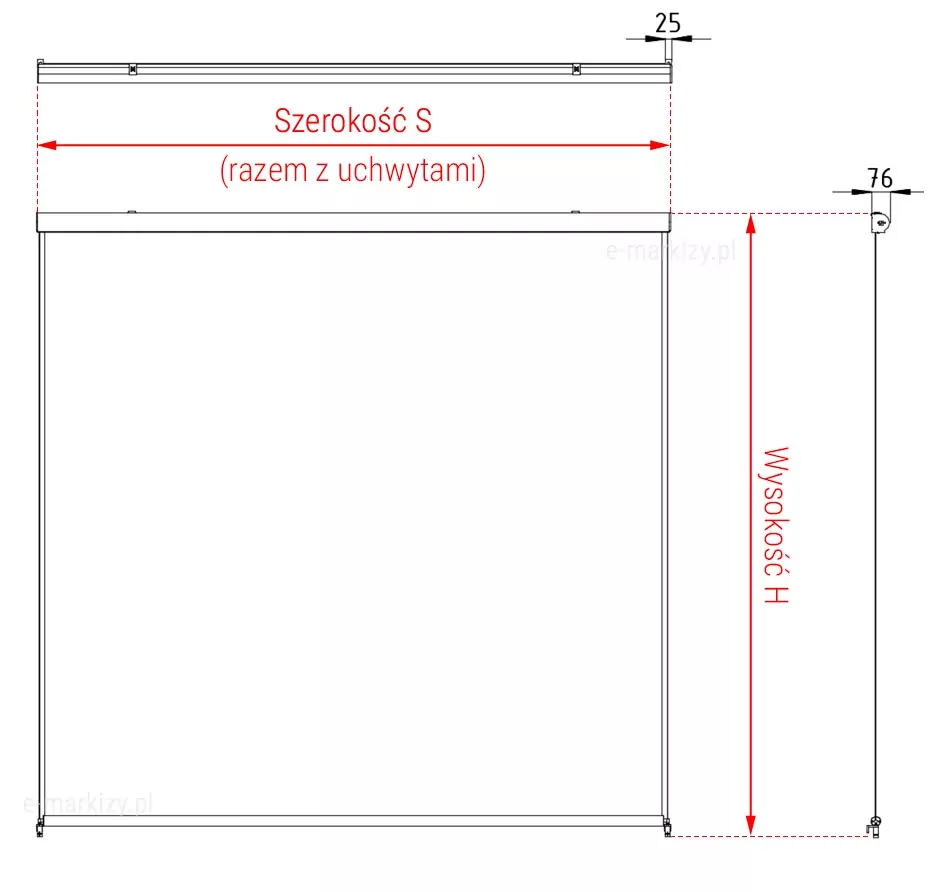

Refleksol 76 pomiar szerokości i wysokości osłony z prowadnicami linkowymi ukazany na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Po prawej stronie od brzegu kasety oraz zakończenia uchwytu linki poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)".

Schemat pomiaru rolety Refleksol 76 w wersji linkowej – pokazuje, jak prawidłowo zmierzyć szerokość i wysokość przy montażu do ściany, sufitu lub we wnęce. Pomocny rysunek techniczny ułatwia przygotowanie wymiarów do zakupu rolety.

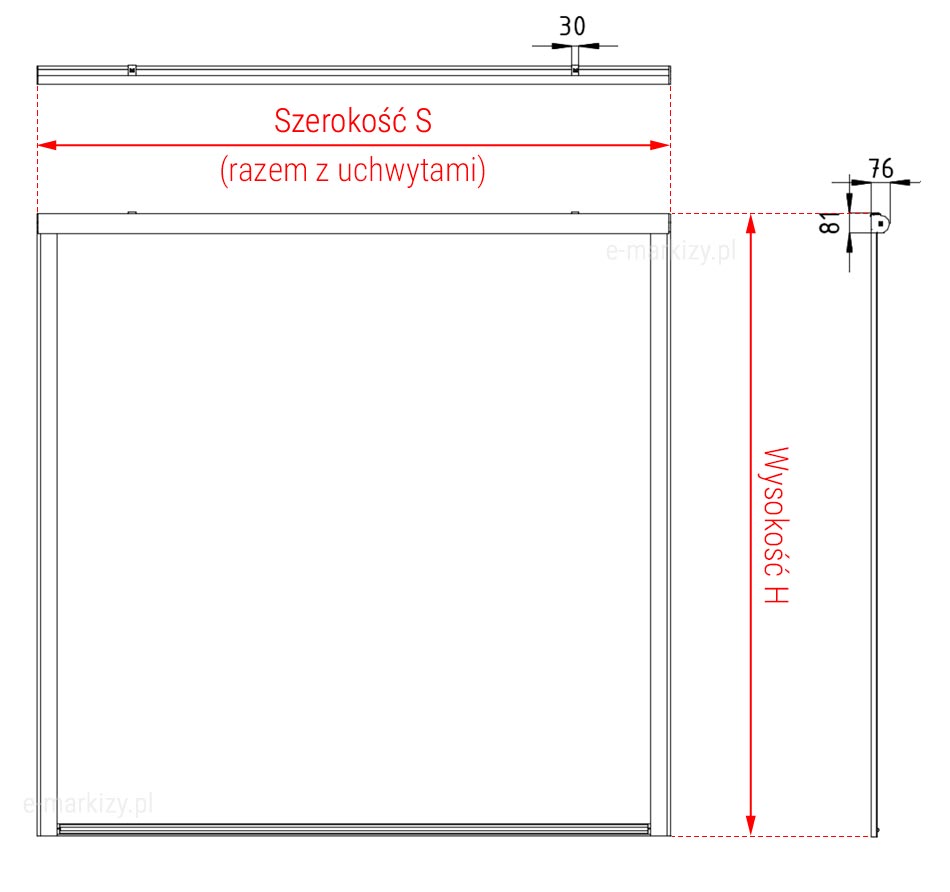

Pomiar refleksola 76 z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 260cm
Wysokość H – jest to wysokość całkowita – do 260cm

Całkowite wymiary kasety: szer. 76mm, wys. 81mm

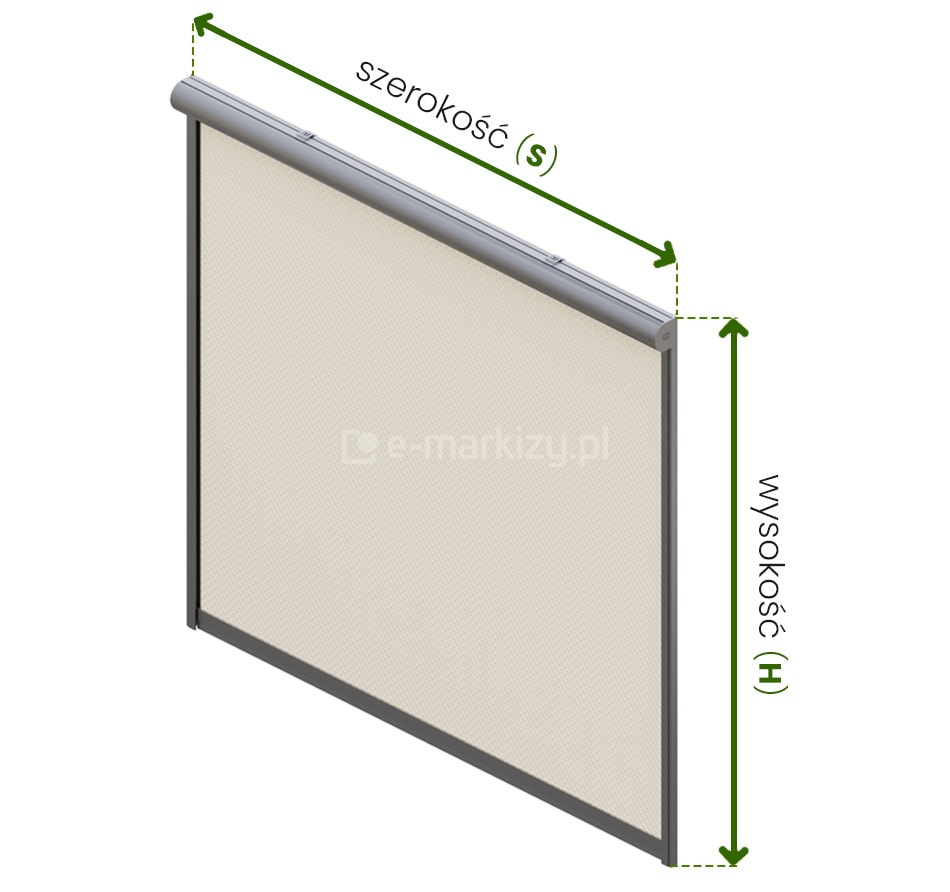

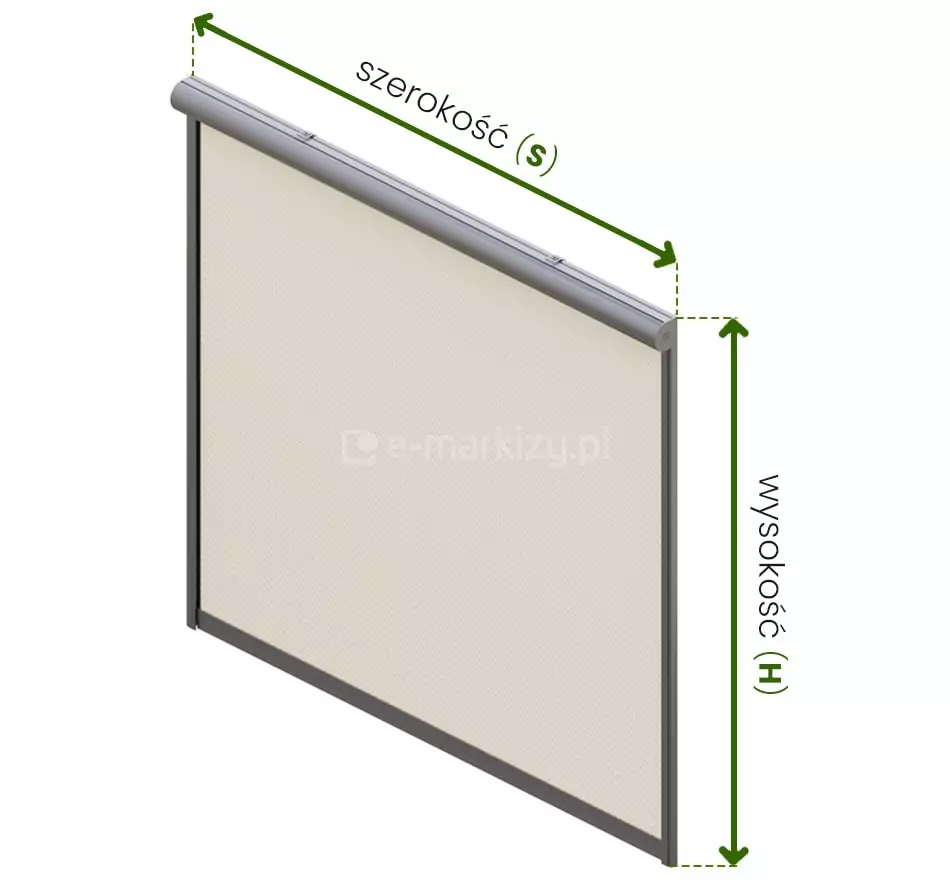

Refleksol 76 pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Po prawej stronie od brzegu kasety oraz krawędzi prowadnicy listwowej poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)".

Schemat pomiaru rolety Refleksol 76 w wersji listwowej – ilustrowane instrukcje, jak mierzyć szerokość i wysokość przy różnych typach montażu: do wnęki, na elewację lub sufit. Pomocna grafika dla precyzyjnego przygotowania wymiarów do zamówienia.

Refleksol 76 Dane Techniczne

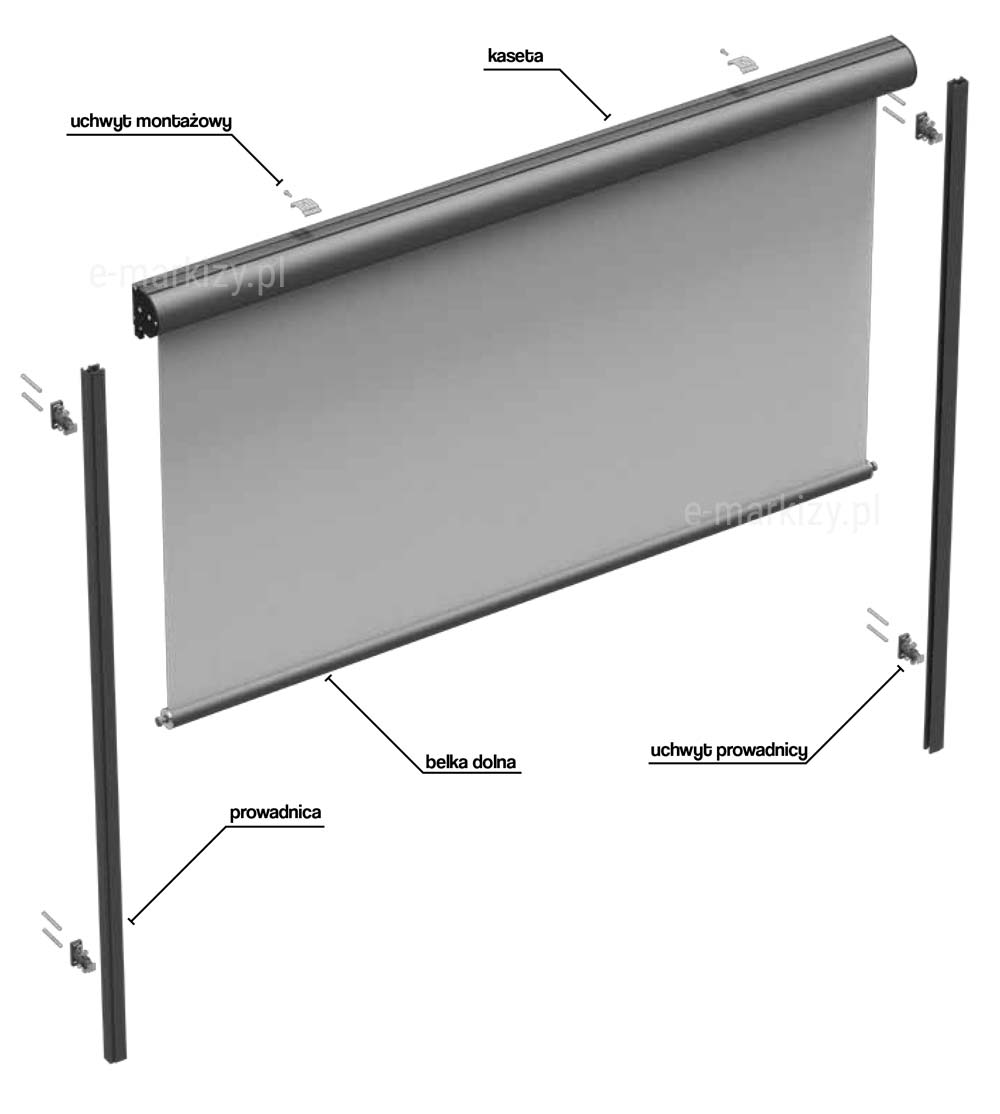

Komponenty Refleksol 76 Aluprof – na zdjęciu widoczne są elementy systemu osłon przeciwsłonecznych: kaseta, prowadnice, rura nawojowa i akcesoria montażowe. Rozwiązanie idealne do okien i przeszkleń, dostępne na wymiar.

Refleksol 76 – Komponenty

– kaseta refleksola
– uchwyt montażowy
– belka dolna
– prowadnica aluminiowa
– uchwyt prowadnicy

Wersje refleksola z prowadnicami linkowymi i prowadnicami listwowymi posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

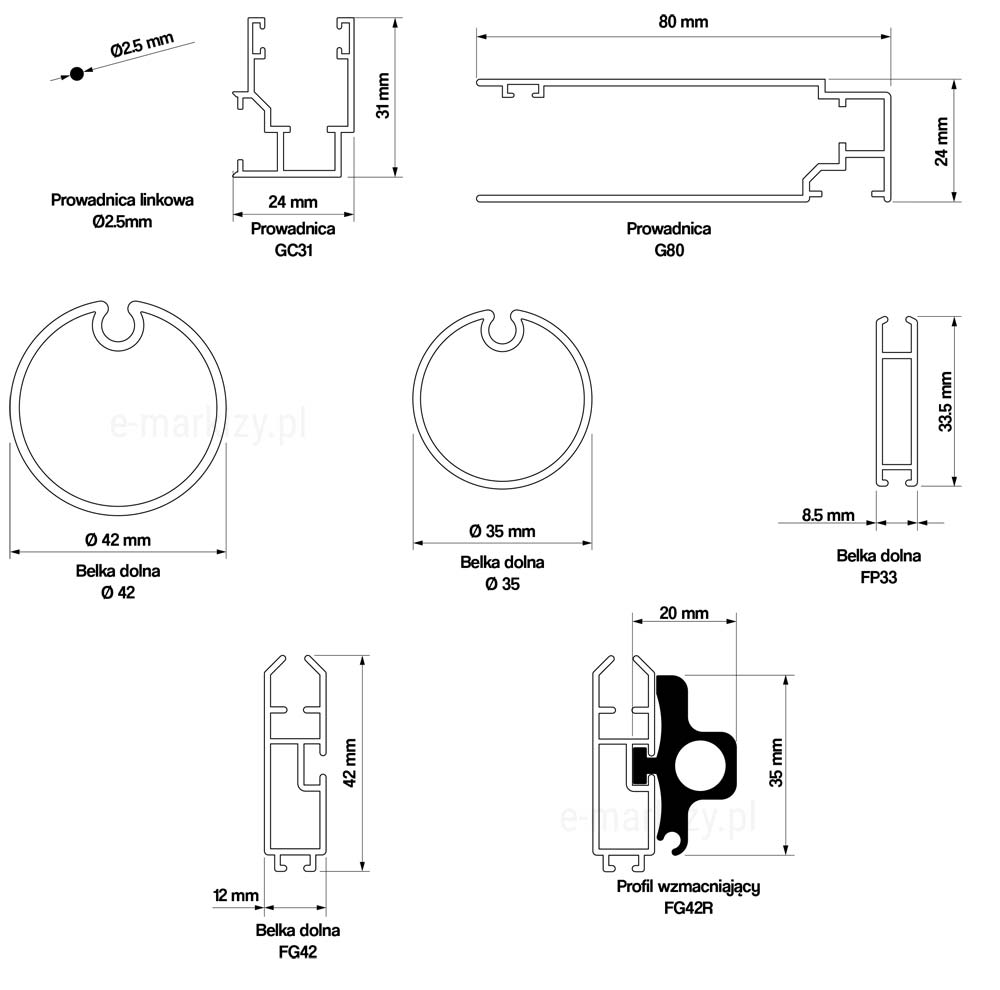

Techniczne przekroje belek dolnych systemu Refleksol 76 – różne warianty wykończenia listwy obciążającej. Na zdjęciu widoczne są szczegóły konstrukcyjne, ułatwiające wybór odpowiedniego modelu rolety zewnętrznej pod kątem funkcji i estetyki.

Refleksol 76 – Przekroje prowadnic

– Prowadnica linkowa 2,5mm
– Prowadnica G31
– Prowadnica G80

– Belka dolna 42mm
– Belka dolna 35mm
– Belka dolna FP33
– Belka dolna FG42
– Profil wzmacniający FG42R

Belki dolne dobierane są do rodzaju prowadnic i systemu refleksola:

– Prowadnica linkowa – belka dolna Fi42 lub FP33
– Prowadnica G31 – belka dolna FP33 lub Fi35
– Prowadnica G80 – belka dolna FG42 lub FG42R
– System wolnowiszący – belka dolna Fi42, Fi35, FG42 lub FP33, standardowo stosowana jest belka dolna FG42.

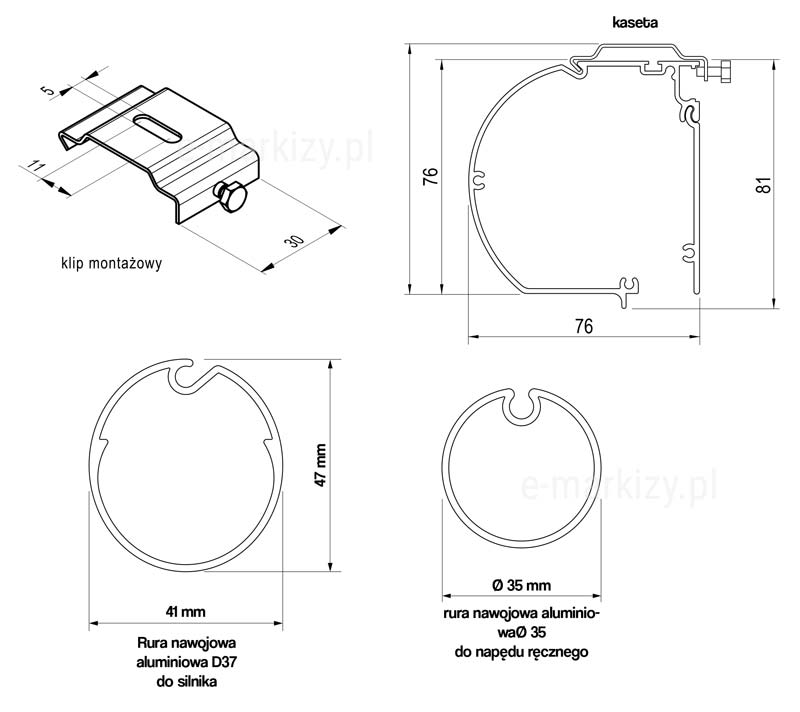

Klip montażowy do kasety Refleksol 76 pokazany w przekroju – służy do mocowania rolety do sufitu. Na zdjęciu widoczna jest również rura nawojowa i przekrój kasety, co ułatwia zrozumienie konstrukcji i montażu systemu Refleksol.

Refleksol 76 – Przekroje rury nawojowej, belek dolnych

– Klip montażowy
– Kaseta refleksola
– Rura nawojowa aluminiowa D37 do silnika
– Rura nawojowa aluminiowa 35mm do napędu ręcznego

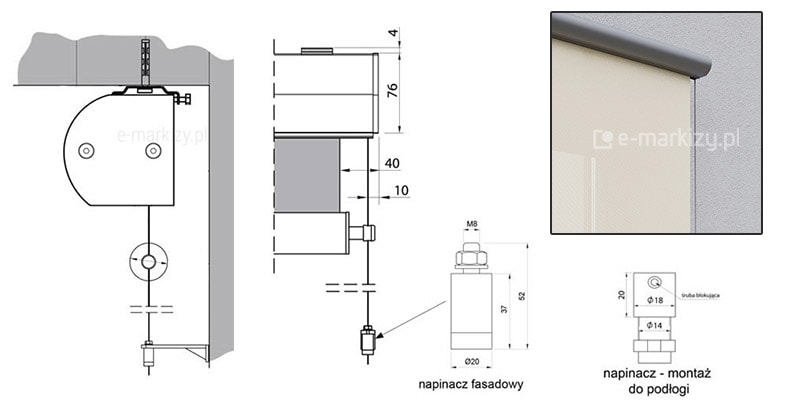

Refleksol 76 z prowadzeniem linkowym – montaż kasety do sufitu. Na ilustracji technicznej pokazano dokładne pozycjonowanie uchwytów, zapewniające solidną instalację rolety zewnętrznej w systemie Refleksol 76. Idealne rozwiązanie do montażu sufitowego.

Prowadnice linkowe montaż do sufitu

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

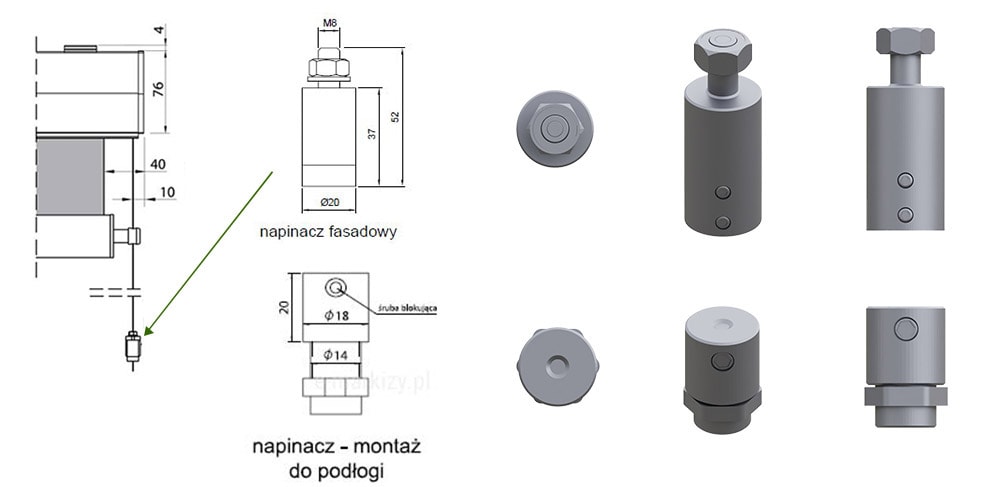

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

Prowadnice linkowe montaż zewnętrzny przy użyciu kątownika Italia Aluprof

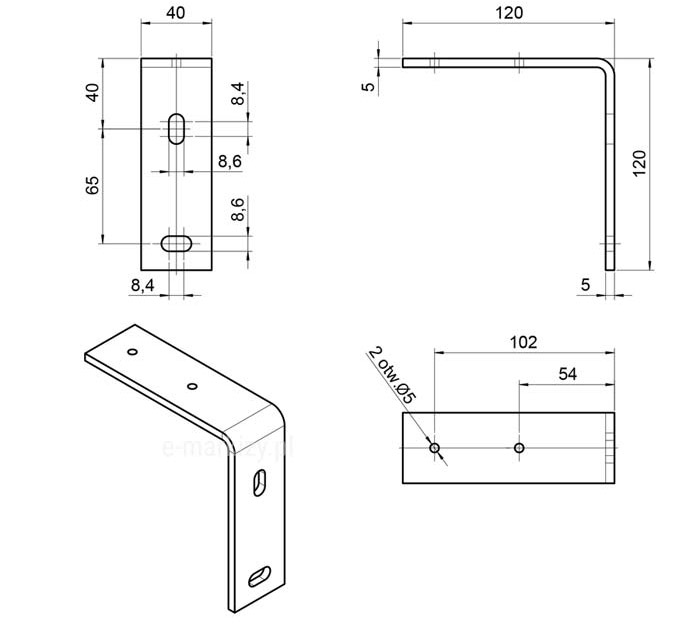

Rysunek techniczny przedstawia wymiarowanie stalowego kątownika montażowego o grubości 5 mm, przeznaczonego do systemu Refleksol 76 Italia, ukazanego w czterech rzutach: od frontu, z boku, z góry oraz w formie izometrycznej wizualizacji 3D. Kątownik o ramionach równej długości wynoszącej 120 mm posiada na jednym ramieniu dwa podłużne otwory montażowe typu fasolka o szerokości 8,4 mm, rozmieszczone w osiach oddalonych od krawędzi o 40 mm i 105 mm (65 mm między otworami). Szerokość profilu wynosi 40 mm. Drugie ramię kątownika wyposażone jest w dwa okrągłe otwory o średnicy 5 mm każdy, których środki rozmieszczono w odległościach 54 mm i 102 mm od zgięcia profilu. Wizualizacja izometryczna w lewym dolnym rogu obrazuje zagięcie elementu pod kątem prostym oraz rozmieszczenie wszystkich otworów funkcyjnych. Całość dokumentacji wykonana jest w formie czarno-białego schematu z precyzyjnymi liniami wymiarowymi określającymi parametry techniczne komponentu w milimetrach.

Kątownik Italia – wymiary

Prowadnica ścienna do systemu Refleksol 76 z uchwytami montażowymi – zdjęcie prezentuje sposób instalacji prowadnicy do elewacji. Stabilne i estetyczne mocowanie zapewnia płynne prowadzenie tkaniny w roletach zewnętrznych Refleksol.

Prowadnice aluminiowe – Montaż do ściany na uchwytach

Montaż prowadnic G31 na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

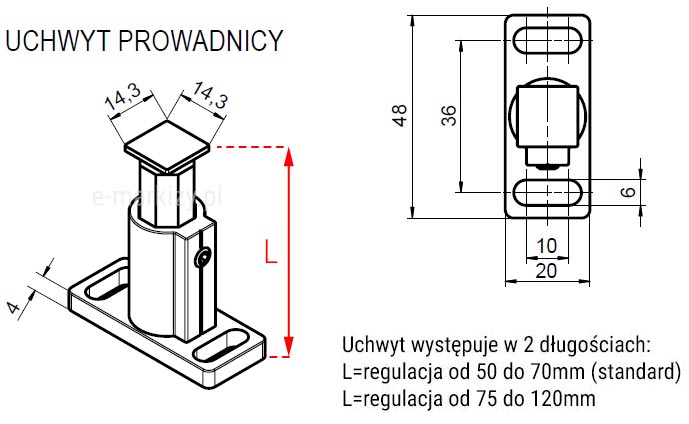

Uchwyty prowadnicy

* L= regulacja od 50-70mm (Standard), uchwyt „owalny”
* L= regulacja od 75-120mm (Opcja), uchwyt „owalny”
Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic.

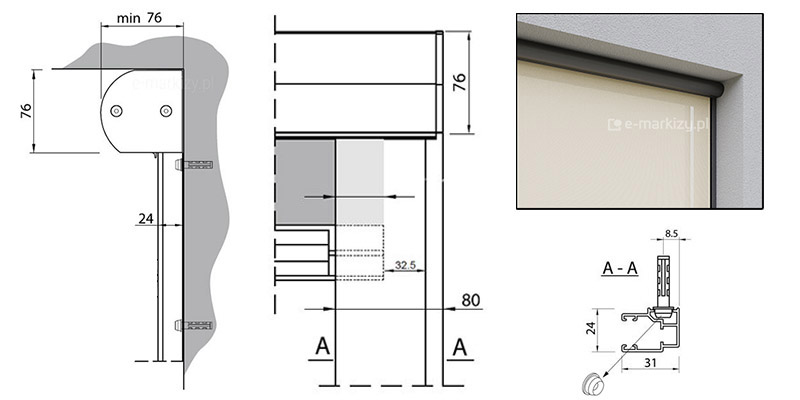

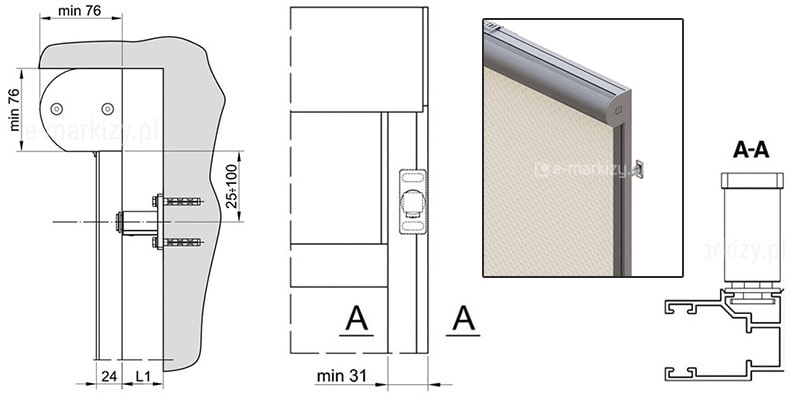

Refleksol 76 – montaż prowadnicy bezpośrednio do ściany. Zdjęcie prezentuje przekrój techniczny, ukazujący estetyczne i trwałe połączenie prowadnicy z fasadą. Rozwiązanie polecane do nowoczesnych aranżacji bez widocznych uchwytów montażowych.

Prowadnice aluminiowe – Montaż do ściany

Montaż prowadnic G31, bezpośrednio do powierzchni czołowej np. ramy/okna/ściany (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

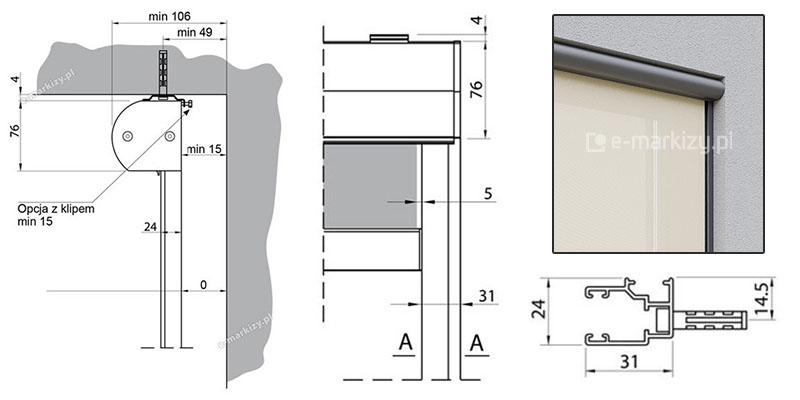

Prowadnica do rolety Refleksol 76 montowana we wnęce – na zdjęciu widoczny sposób instalacji systemu zacieniającego, zapewniający estetyczne wykończenie elewacji i płynne prowadzenie tkaniny w osłonie przeciwsłonecznej.

Prowadnice aluminiowe – Montaż do wnęki

Montaż prowadnic G31, bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Schemat montażu rolety Refleksol 76 Aluprof z prowadnicami G80 mocowanymi do ściany. Prowadnice G80 przeznaczone są wyłącznie do zastosowań wewnętrznych. Obraz pokazuje techniczne rozmieszczenie kasety i elementów montażowych w instalacji wewnątrz pomieszczenia.

Prowadnice aluminiowe – Montaż do ściany wewnątrz budynku

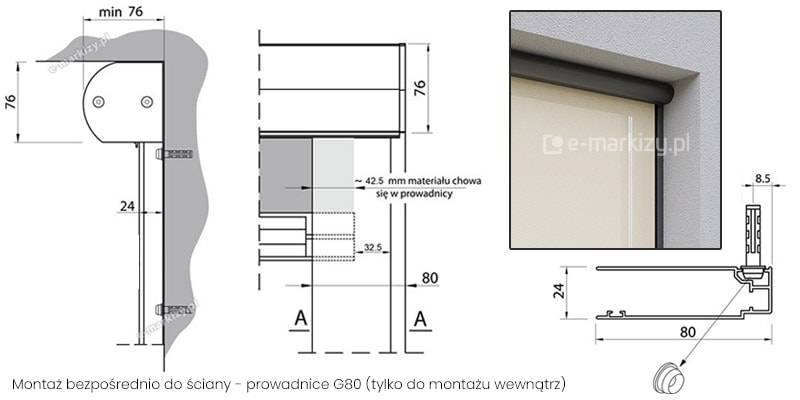

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do czołowej powierzchni np ramy/okna/ściany (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

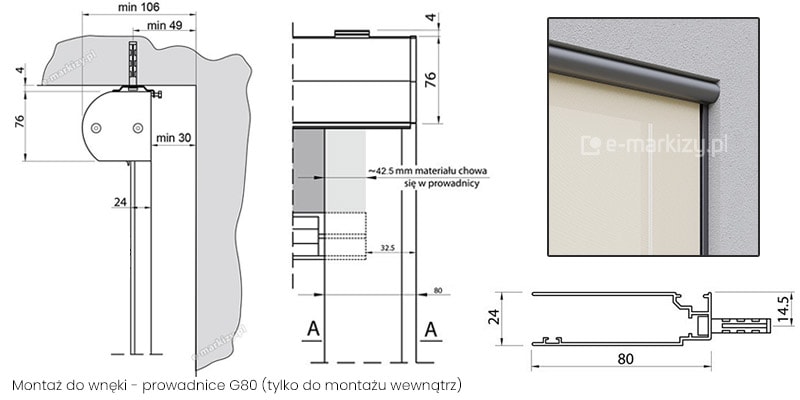

Schemat montażu rolety Refleksol 76 Aluprof z prowadnicami G80, kaseta montowana do sufitu- we wnęce okiennej. Zdjęcie pokazuje techniczny sposób instalacji kasety i prowadnic w otworze okiennym, co pozwala na estetyczne i funkcjonalne zamocowanie systemu przeciwsłonecznego.

Prowadnice aluminiowe – Montaż do wnęki wewnątrz budynku

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Montaż wewnętrzny bezpośrednio do ściany

Rysunek pokazuje Refleksol 76 przy montażu wewnętrznym do ściany. Sterowanie korbowe ręczne.

Montaż wewnętrzny do sufitu

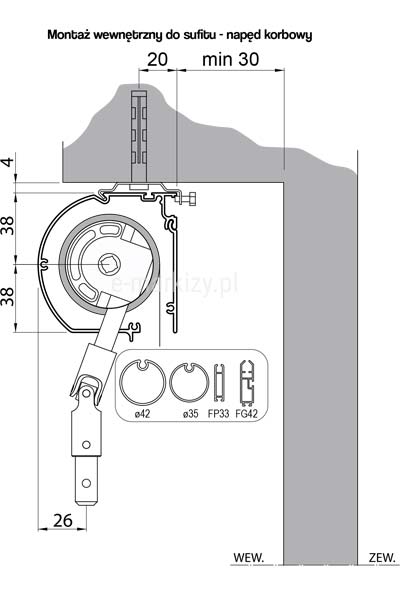

Rysunek pokazuje Refleksol 76 przy montażu wewnętrznym do sufitu. Sterowanie korbowe ręczne.

Refleksol 76 montowany do ściany – zewnętrzna roleta przeciwsłoneczna w kasecie. Idealna ochrona okien przed słońcem i nagrzewaniem wnętrz. Nowoczesny design, trwałe wykonanie i możliwość montażu na elewacjach budynków mieszkalnych i komercyjnych.

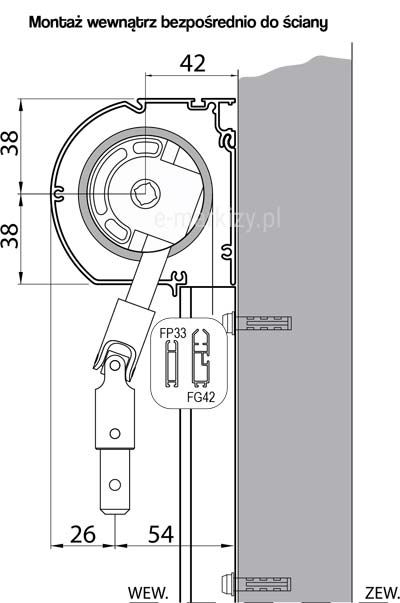

Montaż wewnętrzny do ściany

Refleksol 76 z montażem sufitowym – zewnętrzna roleta przeciwsłoneczna idealna do balkonów i tarasów. Estetyczny design, trwała kaseta i skuteczna ochrona przeciwsłoneczna. Doskonały wybór do montażu na loggii lub pod balkonowym stropem.

Montaż wewnętrzny do sufitu

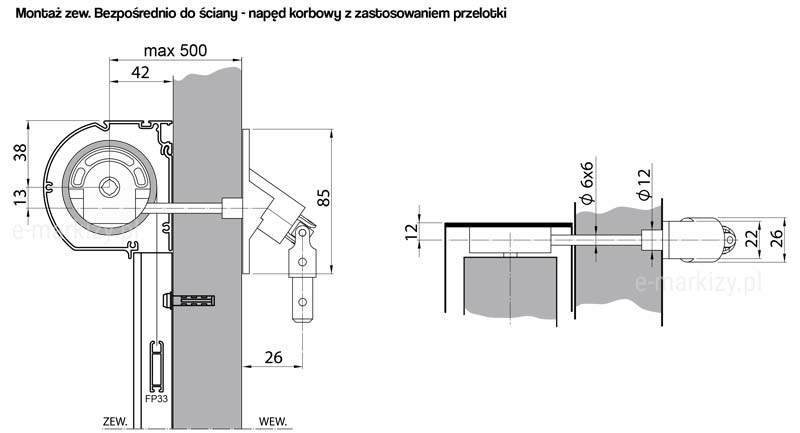

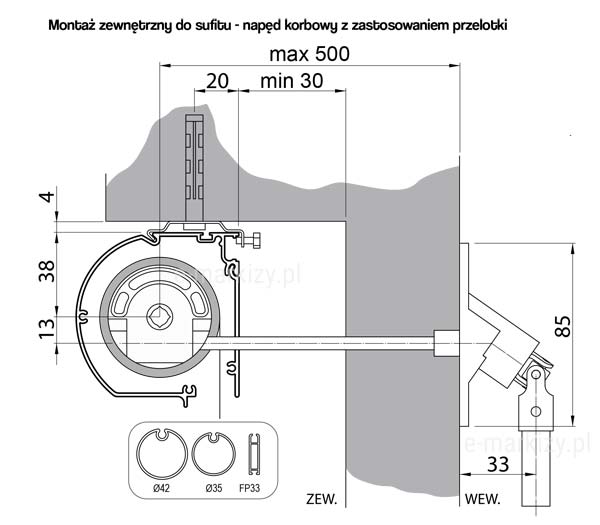

Montaż zewnętrzny do ściany – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 76 przy montażu zewnętrznym do ściany. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

Montaż zewnętrzny do sufitu – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 76 przy montażu zewnętrznym do sufitu. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

Refleksol 76 z montażem do ściany i przepustem ściennym umożliwiającym ręczne sterowanie od wewnątrz. Roleta zewnętrzna z napędem korbowym, idealna do zabudowy loggii, balkonów i wnęk okiennych. Praktyczne i funkcjonalne rozwiązanie.

Montaż zewnętrzny do ściany

Refleksol 76 montowany do sufitu na zewnątrz, z przepustem ściennym do sterowania od wewnątrz, roleta zewnętrzna z napędem ręcznym, sufitowy montaż rolety przeciwsłonecznej, korba wewnętrzna do refleksola.

Montaż zewnętrzny do sufitu

Sterowanie roletami screen R76

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

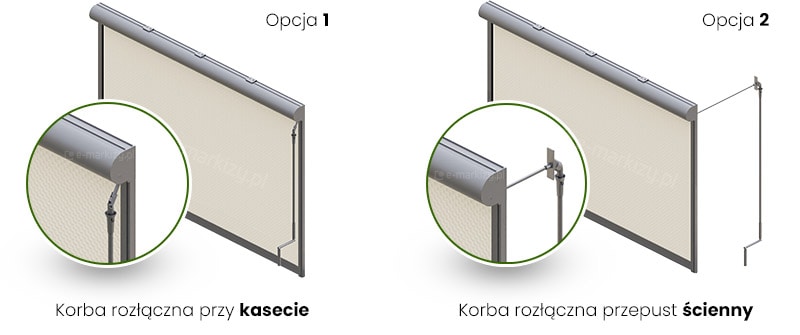

Refleksol R76 Aluprof z napędem ręcznym – po lewej roleta z rozłączną korbą przy kasecie, po prawej wersja z przepustem ściennym i korbą wewnętrzną. System bez zasilania, idealny do montażu zewnętrznego na oknach i tarasach. Kaseta i prowadnice zapewniają estetykę i stabilność.

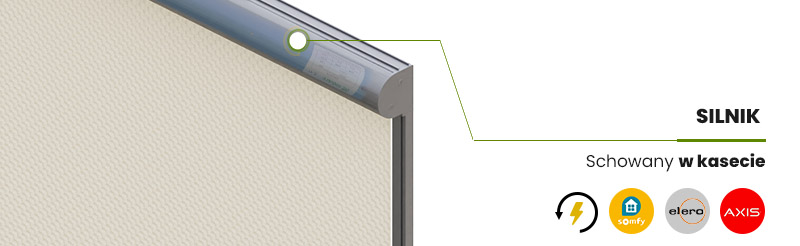

Refleksol 76 Aluprof z napędem elektrycznym i silnikiem ukrytym w kasecie – estetyczne rozwiązanie dla nowoczesnych elewacji. Roleta zewnętrzna zapewnia skuteczną ochronę przeciwsłoneczną i komfort zdalnego sterowania.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Tabela przedstawiająca specyfikację techniczną dla systemów Refleksole Aluprof, określająca maksymalne wymiary szerokości i wysokości w zależności od wybranego modelu oraz grupy tkanin. W pierwszej kolumnie po lewej stronie wymienione są cztery typy systemów: 103, 90, 76 KORBA oraz 76 SILNIK. Kolejna kolumna zatytułowana MAX SZER określa maksymalną szerokość dla tych systemów, która wynosi odpowiednio 4,5 metra dla modelu 103, 3,0 metry dla modelu 90 oraz 2,6 metra dla obu wariantów modelu 76. Górny wiersz tabeli zawiera nazwy poszczególnych grup tkanin ułożone pionowo, są to kolejno: SOLTIS 99, VEROGLIM Acoustics, SUNWORKER, SOLTIS 92, SCREEN 350, SERGE 600, SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, SCREEN 550, SCREEN LUMINOUS, POLYSCREEN 314 BLACK OUT oraz AKRYLOWE TKANINY MARKIZOWE. Główna część tabeli podaje maksymalną wysokość dla danej tkaniny wyrażoną w metrach. Dla modelu 103 maksymalna wysokość wynosi 4,0 metry dla większości tkanin oraz 2,5 metra dla tkanin akrylowych markizowych. Dla modelu 90 wartości te wahają się od 4,0 metrów dla pierwszych czterech tkanin, przez 3,2 metra dla SCREEN 350, 2,5 metra dla SERGE 600 i POLYSCREEN 314 BLACK OUT, aż po 1,5 metra dla SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. W przypadku modelu 76 KORBA maksymalna wysokość to 2,6 metra dla większości materiałów, z wyłączeniem SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, dla którego pole pozostaje puste. Model 76 SILNIK posiada najbardziej restrykcyjne ograniczenia wysokości, wynoszące od 2,6 metra dla tkanin SOLTIS 99 i VEROGLIM, przez 2,4 metra dla SUNWORKER i SOLTIS 92, aż po wartości takie jak 1,8 metra dla SCREEN 350, 1,1 metra dla SERGE 600 i SCREEN 550, 0,9 metra dla SCREEN LUMINOUS oraz 1,6 metra dla tkaniny POLYSCREEN 314 BLACK OUT. Tabela jest kolorowa, z dominacją odcieni zieleni, żółci, pomarańczu i czerwieni, które prawdopodobnie sygnalizują stopień dopuszczalnych obciążeń.

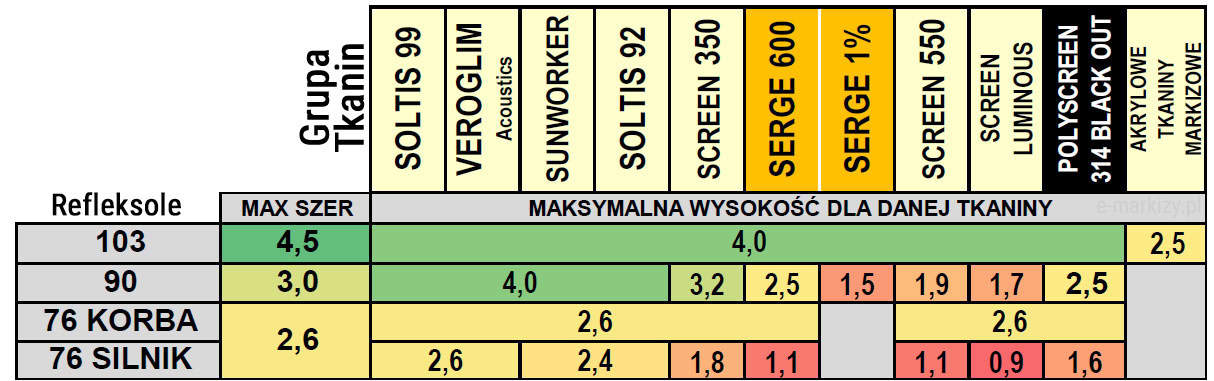

Refleksol 90 – Maksymalna wysokość dla danej tkaniny

Tkaniny używane w refleksolach posiadają ograniczenia wysokości w zależności od modelu osłony. Mniejsze kasety systemu nie są w stanie pomieścić zwiniętej tkaniny o pewnej grubości.

Refleksol 76 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni od zewnątrz oraz od wewnątrz.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta z ekstrudowanego aluminium chroniąca tkaninę
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe.
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku

– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Emisja hałasu przez zasłony wewnętrzne z napędem nie jest uważana za znaczące zagrożenie i jest kwestią komfortu. Poziom ciśnienia akustycznego jest niższy lub równy 70 dB(A)
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Napęd elektryczny lub ręczny-korbowy
– Konstrukcja lakierowana proszkowo
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R76
Szerokość maksymalna: 2,6 m
Wysokość maksymalna: 2,6 m
Maksymalne pole powierzchni tkaniny: 6,8 m2
Średnica rury nawojowej: 51 mm lub 35 mm (napęd ręczny)
Prowadnice: Listwowe: G80 (wewnętrzna), G31, Linka fi 2,5 mm
Belka dolna: Fi 42, fi 35 (zewn. i wewn.); FG42 z profilem wzmacniającym FG42R (wewn.z G80); FP33 (wewn. wolnowisząca)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 80 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,55 A ( w zależności od typu silnika )
– stopień ochrony IP 44 (lub IP31-silnik cichy tylko do wewnątrz)
– czas pracy ciągłej 4 min
– moment obrotowy od 3 Nm do 6 Nm (w zależności od typu silnika)
– prędkość obrotowa od 28 obr / min do 30 obr / min ( w zależności od typu silnika )
– temperatura pracy
od -10°C do + 40°C (dla wersji silnika cichego tylko do wewnątrz od 0°C do + 60°C)

Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana, anodowane aluminium
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE)
Deklaracja Właściwości Użytkowych
56 / R / 2017 Odporność na obciążenie wiatrem
2 klasa (84Pa) Całkowity współczynnik przenikania energii słonecznej gtot
0,01 – 0,90*
