Refleksol 85 Pomiar i Dane Techniczne

Refleksol 85 pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze czerwonym, a nad nią umieszczono symbol S. Po prawej stronie refleksola od skraju kasety i od końca belki dolnej z tkaniną poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze czerwonym z umieszczonym obok niej napisem "wysokość (H)". Po prawej stronie umieszczony w trzech wersach napis: "Maksymalne wymiary: szerokość (S) do 220cm wysokość (H) do 250cm".

Wymiarowanie refleksola 85SA:

S=Szerokość refleksola do 220cm
H=Wysokość systemu do 250cm

Refleksol 84SA pomiar szerokości i wysokości osłony ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia dolnej belki obciążającej tkaninę poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Refleksol 85 Pomiar Semi-Auto z prowadnicami linkowymi

1. Szerokość S – jest to szerokość całkowita łącznie z uchwytami

2. Wysokość H – jest to wysokość całkowita
Wymiary kasety: szer. 85mm, wys. 96mm

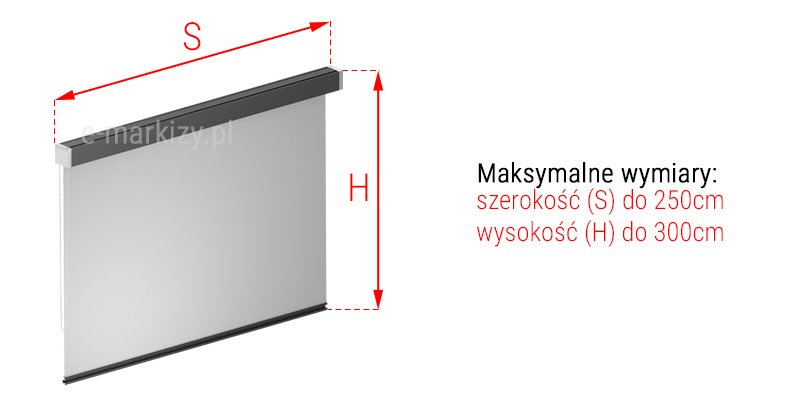

Refleksol 85 napęd łańcuszkowy pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze czerwonym, a nad nią umieszczono symbol S. Po prawej stronie refleksola od skraju kasety i od końca belki dolnej z tkaniną poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze czerwonym z umieszczonym obok niej napisem "wysokość (H)". Po prawej stronie umieszczony w trzech wersach napis: "Maksymalne wymiary: szerokość (S) do 250cm wysokość (H) do 300cm".

Wymiarowanie refleksola 85MA:

S=Szerokość refleksola do 250cm
H=Wysokość systemu do 300cm

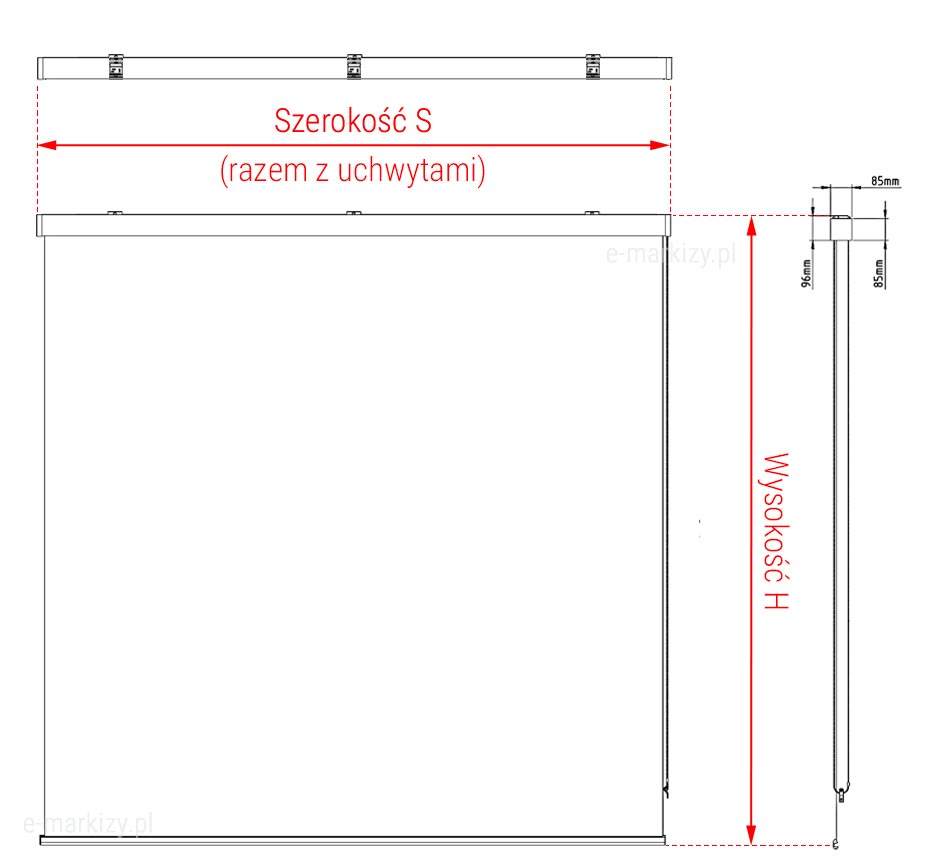

Refleksol 85MA pomiar szerokości i wysokości osłony ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia belki dolnej z tkaniną poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Refleksol 85 Pomiar Manual z prowadnicami linkowymi

1. Szerokość S – jest to szerokość całkowita łącznie z uchwytami

2. Wysokość H – jest to wysokość całkowita
Wymiary kasety: szer. 85mm, wys. 96mm

Refleksol 85 Dane Techniczne

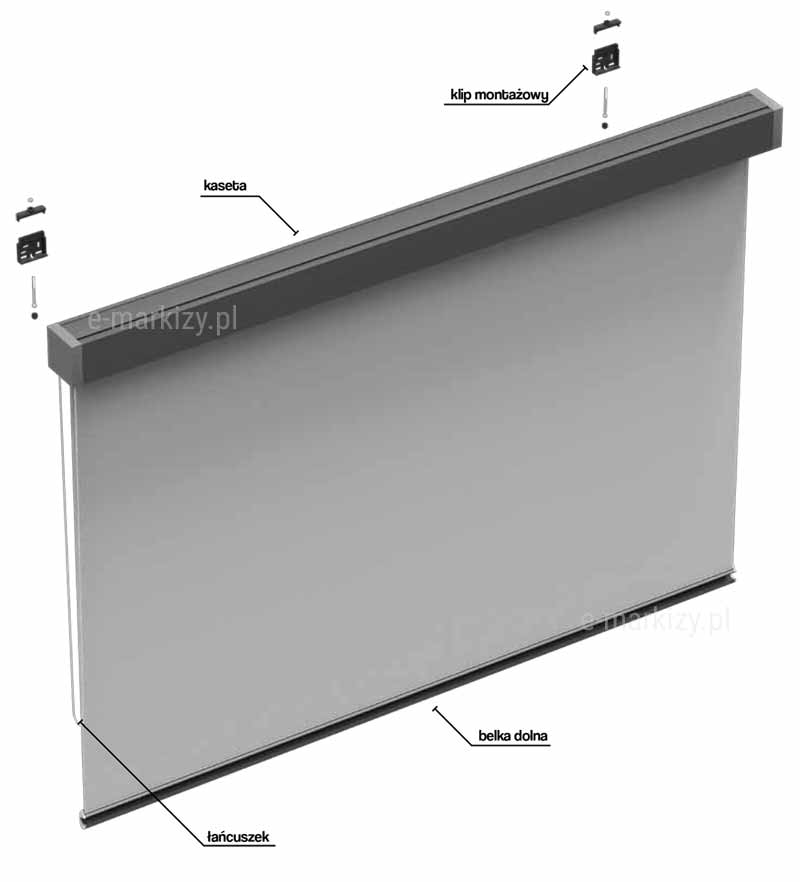

Schemat techniczny i wizualizacja montażowa produktu refleksol aluprof 85MA w rzucie izometrycznym, przedstawiona na białym tle. Grafika prezentuje system osłony okiennej w formie rozwiniętej rolety z kasetą o kwadratowym przekroju w kolorze ciemnoantracytowym oraz jasnojasnoszarym poszyciem z tkaniny technicznej. Nad kasetą, po obu jej stronach, znajdują się rozstrzelone elementy montażowe: czarne klipy instalacyjne, długie śruby oraz podkładki, ukazujące proces mocowania urządzenia. Na obrazku umieszczono cztery polskie opisy z liniami wskazującymi konkretne komponenty: klip montażowy (wskazujący na górne uchwyty), kaseta (oznaczająca główną obudowę mechanizmu), belka dolna (wskazująca na profil dociążający materiał na dole) oraz łańcuszek (wskazujący na cięgno sterujące zwisające z boku rolety). Tkanina rolety jest idealnie gładka i napięta, a cała konstrukcja cechuje się nowoczesną, minimalistyczną linią.

Refleksol 85 – Komponenty

– kaseta refleksola
– klip montażowy
– łańcuszek
– belka dolna

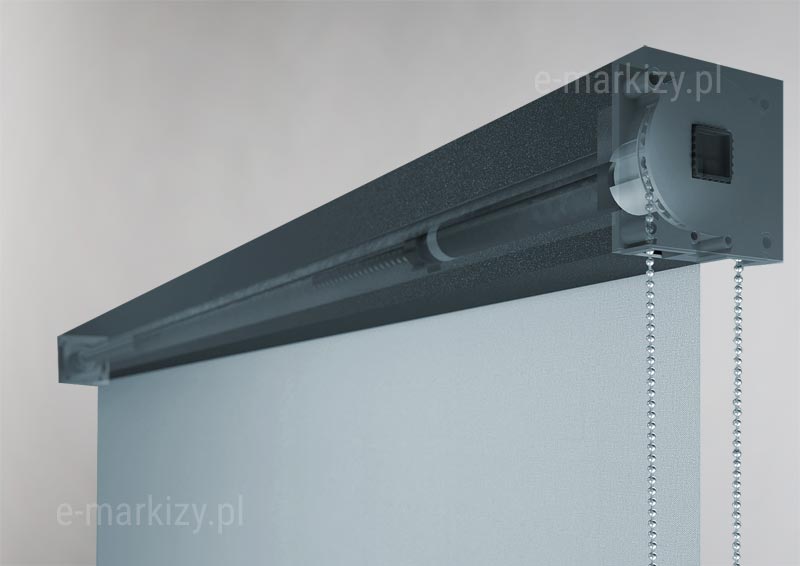

Trójwymiarowa wizualizacja techniczna ukazująca wewnętrzny mechanizm sterujący systemu refleksol 85MA Aluprof w dużym przybliżeniu. Zdjęcie prezentuje przekrój boczny kasety o barwie ciemnego antracytu z matowym wykończeniem, w której boczna i frontowa ścianka zostały przedstawione jako półprzezroczyste, aby odsłonić detale konstrukcyjne. Wewnątrz obudowy widoczny jest mechanizm napędowy z kołem zębatym, przez które przewieszony jest srebrny łańcuszek kulkowy służący do ręcznej obsługi rolety. Łańcuszek zwisa pionowo w dół przez otwór w dolnej części kasety. Z mechanizmu wyprowadzona jest rura nawojowa, na którą nawinięta jest jasnoszara tkanina techniczna ekranu. Konstrukcja mechanizmu jest precyzyjnie dopasowana do kwadratowego profilu kasety, a boczny dekiel posiada widoczne otwory na śruby montażowe. Całość ukazana jest na neutralnym, jasnym tle, co podkreśla techniczny charakter detalu i precyzję wykonania elementów sterujących systemu refleksol 85MA.

Refleksol 85 Manual – Relfeksol 85 Semi Automat – Różnica

System Refleksol 85SA posiada wbudowany mechanizm sprężynowy zwijający tkaninę oraz funkcję soft-stop pozwalającą na powolne zatrzymanie w pozycji krańcowej górnej.
Mechanizm sprężynowy pozwala na sterowanie łańcuszkiem bądź belką dolną.
System Refleksol 85MA może być sterowany jedynie łańcuszkiem.

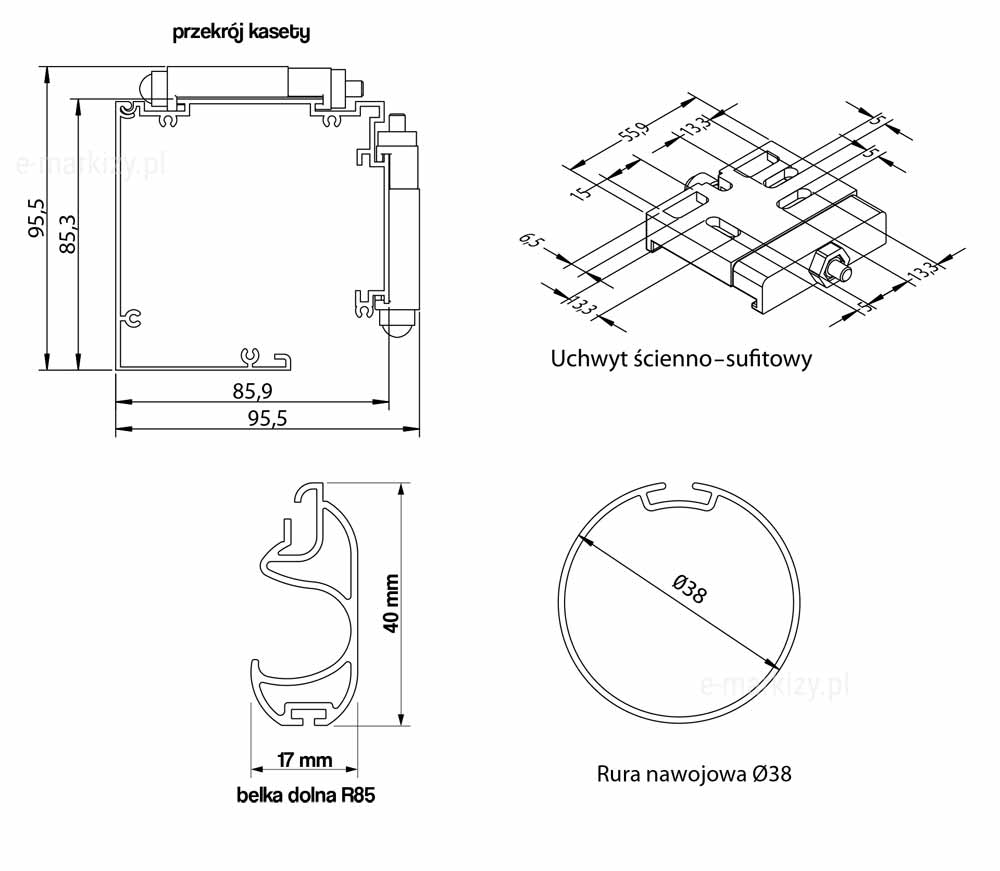

Przekroje

– uchwyt ścienno-sufitowy
– przekrój kasety
– rura nawojowa
– belka dolna

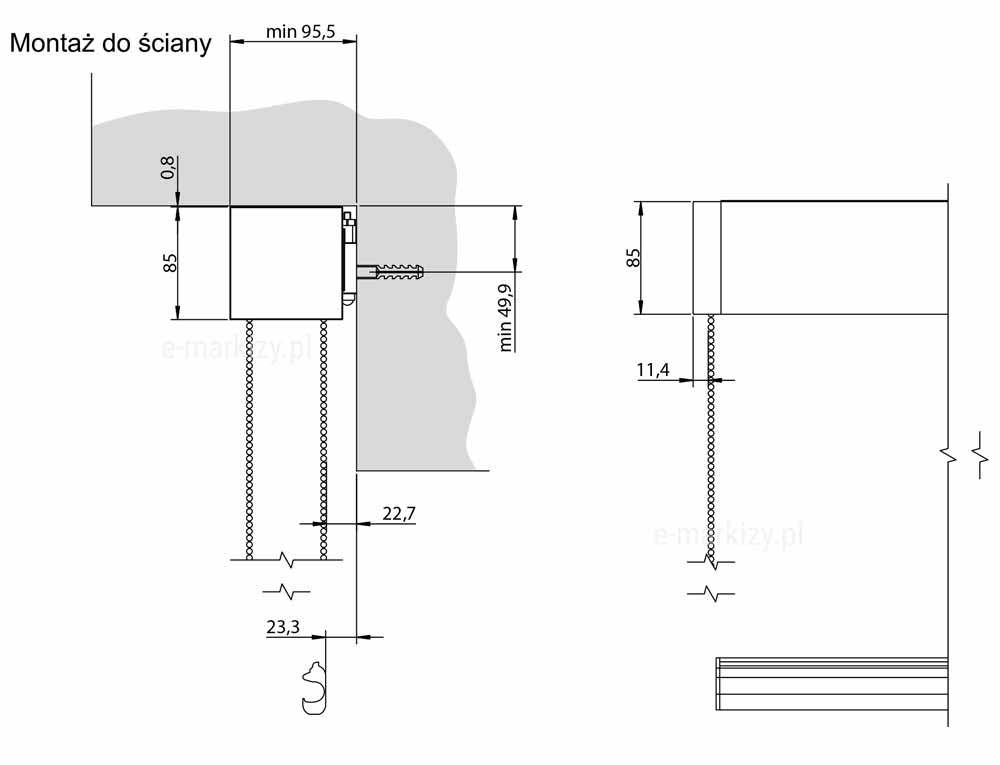

Rysunek techniczny w formie czarno-białego schematu inżynieryjnego przedstawiający wytyczne instalacyjne pod tytułem Montaż do ściany dla systemu refleksol 85MA. Dokument składa się z dwóch rzutów: przekroju bocznego ukazującego montaż w narożniku oraz widoku od frontu. Na przekroju widoczna jest kwadratowa kaseta o wysokości 85 mm, zamocowana poziomo do pionowej ściany za pomocą uchwytu i kołka rozporowego. Schemat precyzuje kluczowe odległości montażowe: minimalny dystans od górnej przeszkody (sufitu) wynosi 0,8 mm, a całkowita głębokość zajmowana przez system wraz z uchwytem to minimum 95,5 mm. Oś montażowa kołka znajduje się na wysokości minimum 49,9 mm od dolnej krawędzi kasety. Z obudowy wyprowadzony jest pionowo łańcuszek sterujący oraz tkanina, której odległość od ściany wynosi 22,7 mm, natomiast krawędź belki dolnej o profilu R85 znajduje się w dystansie 23,3 mm od płaszczyzny montażu. Prawy rzut frontowy pokazuje fragment kasety, z której zwisa łańcuszek kulkowy w odległości 11,4 mm od bocznej krawędzi osłony, oraz dolną belkę obciążającą. Grafika stanowi precyzyjną instrukcję określającą parametry przestrzenne niezbędne do prawidłowego umiejscowienia rolety refleksol 85MA na ścianie.

Mocowanie do ściany

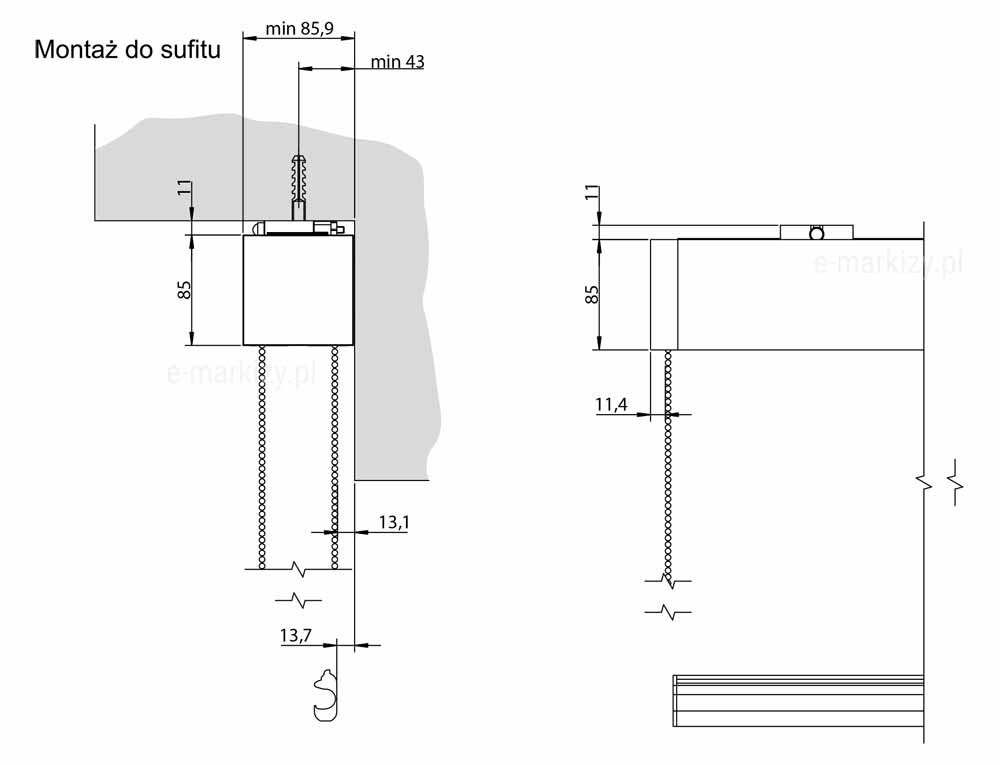

Rysunek techniczny przedstawiający schematyczny przekrój instalacyjny systemu refleksol 85MA z instrukcją pod tytułem Montaż do sufitu. Grafika wykonana w formie czarno-białego schematu inżynieryjnego ukazuje dwa widoki: przekrój boczny montażu w narożniku pomieszczenia oraz widok od frontu. Na widoku bocznym kwadratowa kaseta o wysokości 85 mm jest zamocowana bezpośrednio do stropu za pomocą uchwytu i kołka rozporowego, zachowując minimalny dystans od ściany wynoszący 85,9 mm (lub 43 mm od osi uchwytu). Z dolnej części kasety wyprowadzony jest łańcuszek sterujący oraz tkanina, która kończy się profilowaną belką dolną. Schemat zawiera liczne wymiary techniczne określające odległości: 11 mm grubości uchwytu montażowego, 11,4 mm dystansu tkaniny od krawędzi kasety oraz precyzyjne umiejscowienie belki dolnej względem ściany (13,1 mm oraz 13,7 mm). Prawa część grafiki pokazuje fragment rolety z przodu, uwidaczniając kasetę, pionowo zwisający łańcuszek kulkowy oraz dolny profil obciążający. Całość precyzyjnie definiuje przestrzeń potrzebną do poprawnej instalacji i funkcjonowania osłony w wariancie sufitowym.

Mocowanie do sufitu

Refleksol 85MA Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie od wewnątrz pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– System nie wymaga zasilania (napęd ręczny)
– Kaseta kwadratowa przystosowana zarówno do montażu sufitowego jak i ściennego
– Uniwersalne uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Zapobiega nagrzewaniu się pomieszczeń, co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu

– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Sterowanie odbywa za pomocą łańcuszka pracującego w pętli
– Wyrób zawiera element zabezpieczający łańcuszek przed utworzeniem wolnowiszącej pętli
– Łańcuszek zawiera element złączny pozwalający na skrócenie jego długości

PARAMETRY TECHNICZNE REFLEKSOL R85MA
Szerokość maksymalna: 2,5 m
Wysokość maksymalna: 3 m
Średnica rury nawojowej: 38 mm
Belka dolna: Owalna 17 mm x40 mm

Napęd ręczny:Łańcuszek w pętli o długościach: 240 lub 360 cm (lub 350 cm dla koloru antracyt)
Kolor łańcuszka: Biały, Szary, Ciemny antracyt
Zabezpieczenie pętli łańcuszka: Bezbarwny uchwyt zabezpieczający
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Wewnętrzne

Refleksol 85SA Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie od wewnątrz pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– System nie wymaga zasilania (napęd ręczny)
– Kaseta kwadratowa przystosowana zarówno do montażu sufitowego jak i ściennego
– Wyposażona w mechanizm sprężynowy z automatycznym zwijaniem i funkcją soft-stop (powolne zatrzymanie w górnej pozycji
krańcowej)
– Uniwersalne uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu

– Zapobiega nagrzewaniu się pomieszczeń, co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Sterowanie odbywa za pomocą łańcuszka pracującego w pętli lub belki dolnej
– Wyrób zawiera element zabezpieczający łańcuszek przed utworzeniem wolnowiszącej pętli
– Łańcuszek zawiera element złączny pozwalający na skrócenie jego długości

PARAMETRY TECHNICZNE REFLEKSOL R85SA
Szerokość maksymalna: 2,2 m
Wysokość maksymalna: 2,5 m
Średnica rury nawojowej: 38 mm
Belka dolna: Owalna 17 mm x40 mm

Napęd ręczny:
Łańcuszek w pętli o długościach: 240 lub 360 cm (lub 350 cm dla koloru antracyt)
Dodatkowo mechanizm sprężynowy z automatycznym zwijaniem i funkcją soft-stop
Kolor łańcuszka: Biały, Szary, Ciemny antracyt
Zabezpieczenie pętli łańcuszka: Bezbarwny uchwyt zabezpieczający
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Wewnętrzne
