Refleksol 85A Pomiar i Dane Techniczne

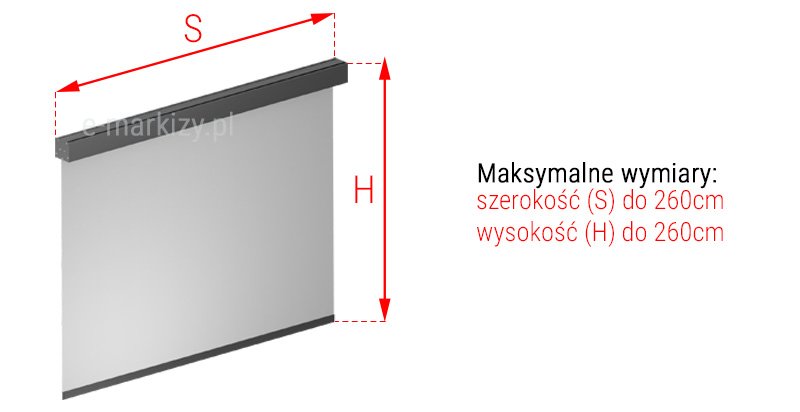

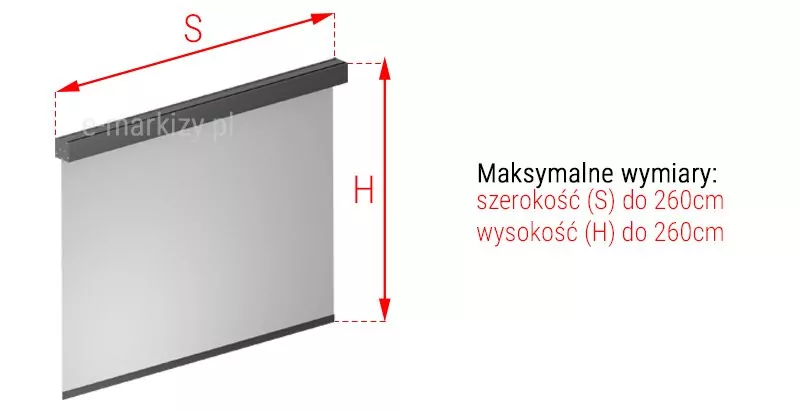

Refleksol 85 A pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze czerwonym, a nad nią umieszczono symbol S. Po prawej stronie refleksola od skraju kasety i od końca belki dolnej z tkaniną poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze czerwonym z umieszczonym obok niej napisem "wysokość (H)". Po prawej stronie umieszczony w trzech wersach napis: "Maksymalne wymiary: szerokość (S) do 260cm wysokość (H) do 260cm".

Wymiarowanie refleksola 85A:

S=Szerokość refleksola do 260cm
H=Wysokość systemu do 260cm

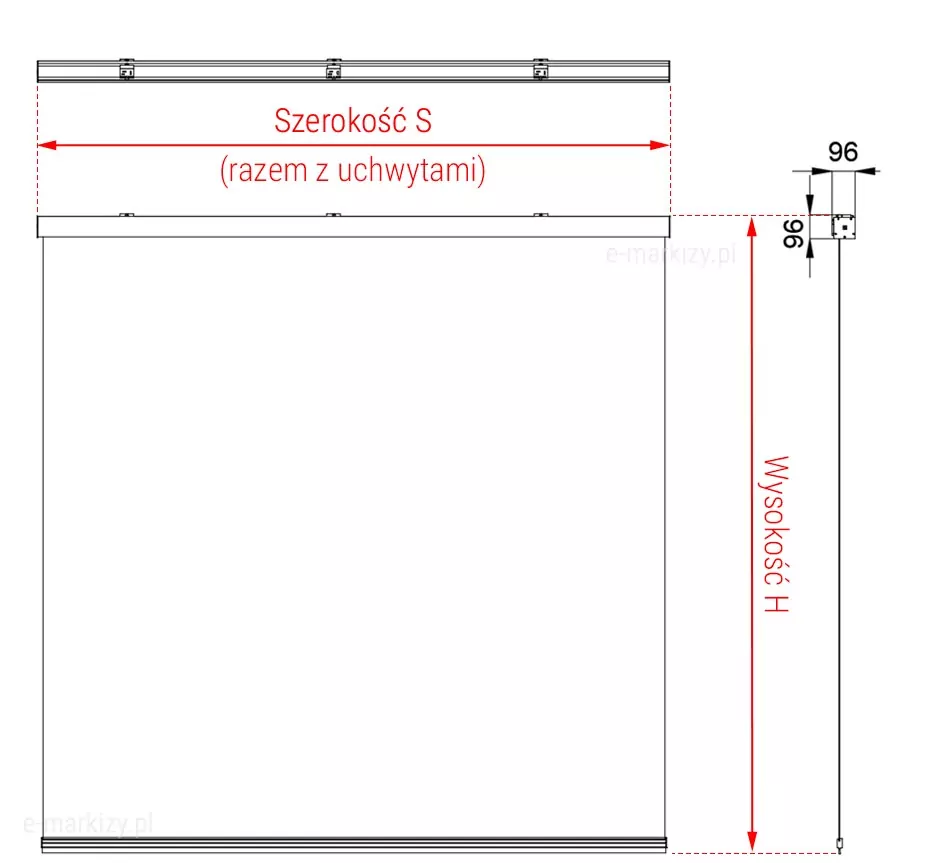

Refleksol 85A pomiar szerokości i wysokości osłony ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia belki dolnej obciążającej tkaninę poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

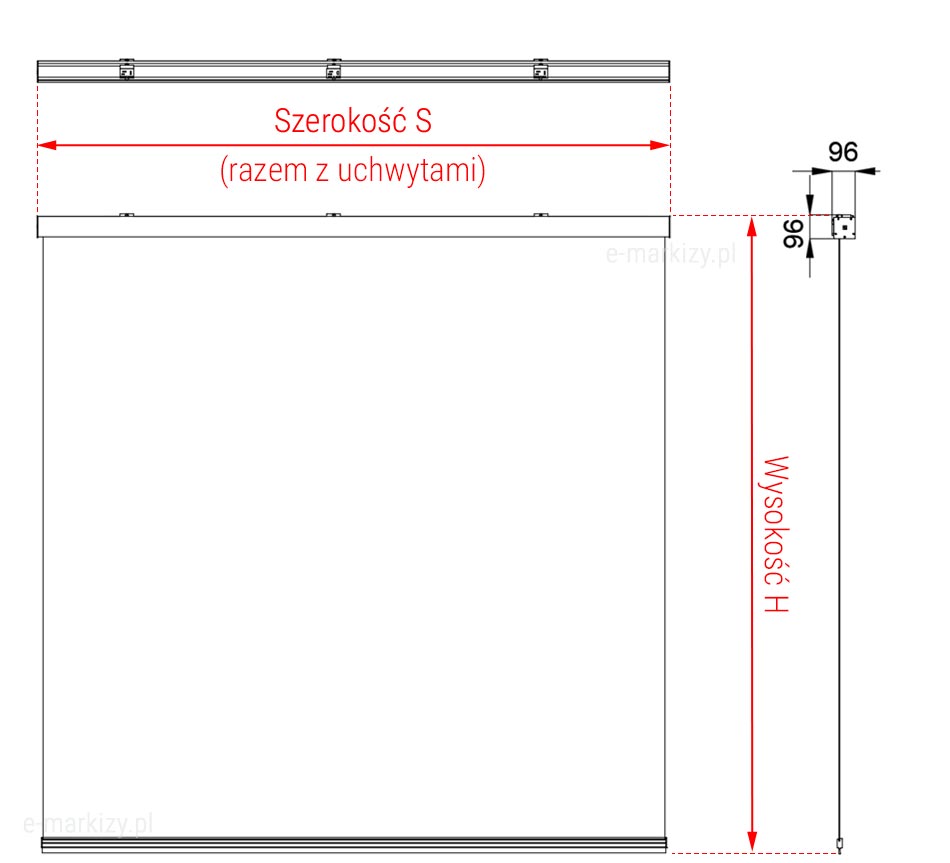

Refleksol 85A Pomiar z prowadnicami linkowymi

1. Szerokość S – jest to szerokość całkowita łącznie z uchwytami

2. Wysokość H – jest to wysokość całkowita
Wymiary kasety: szer. 96mm, wys. 96mm

Refleksol 85A Dane Techniczne

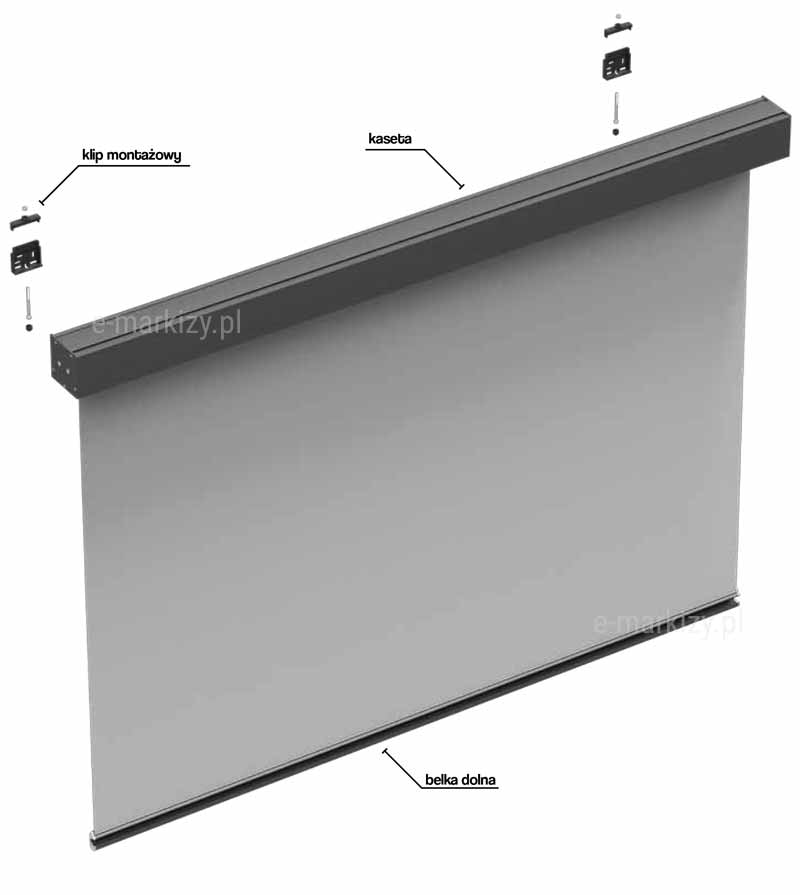

Schematyczna wizualizacja techniczna produktu refleksol 85 Aluprof przedstawiona w ujęciu izometrycznym na czystym białym tle. Głównym elementem grafiki jest nowoczesna roleta zewnętrzna składająca się z kwadratowej kasety górnej w kolorze ciemnografitowym lub antracytowym, z której rozwinięty jest gładki arkusz tkaniny technicznej w kolorze jasnoszarym. Konstrukcja refleksola 85 została rozłożona na czynniki pierwsze w celu pokazania sposobu montażu. Nad kasetą, po jej lewej i prawej stronie, widoczne są elementy montażowe w postaci czarnych klipów instalacyjnych, śrub oraz podkładek. Na grafice znajdują się polskojęzyczne podpisy techniczne z liniami pomocniczymi wskazującymi konkretne detale: napis klip montażowy wskazuje na uchwyty mocujące, napis kaseta odnosi się do górnej obudowy mechanizmu zwijającego, natomiast napis belka dolna wskazuje na poziomy profil obciążający tkaninę na samym dole. Całość prezentuje estetyczny i minimalistyczny design osłony przeciwsłonecznej, podkreślając jej techniczną budowę oraz funkcjonalność.

Refleksol 85A – Komponenty

– kaseta z silnikiem
– klip montażowy
– belka dolna,

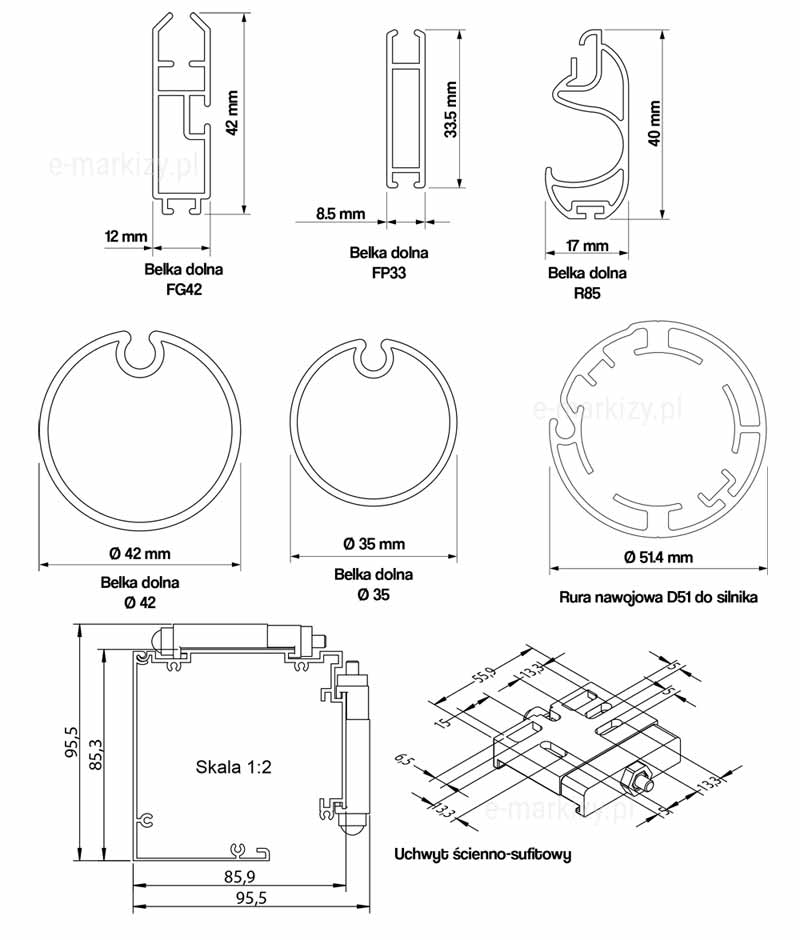

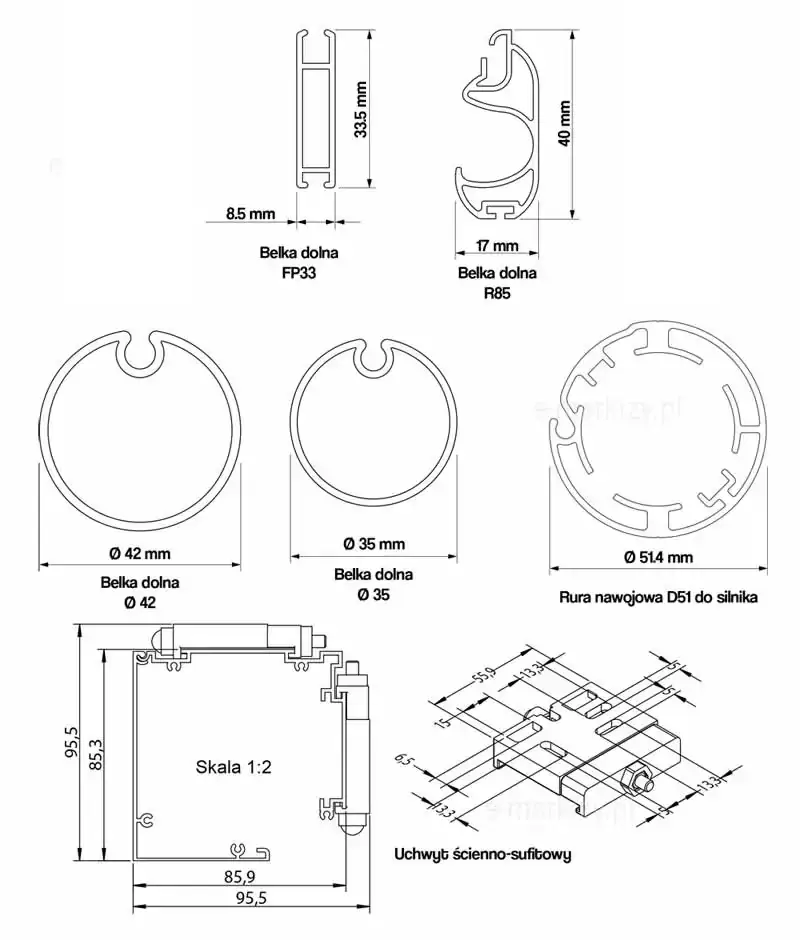

Przekroje

– belka dolna FP33
– belka dolna R85 (B35)
– belka dolna Fi42
– belka dolna Fi35
– rura nawojowa do silnika

– kaseta refleksola
– uchwyt ścienno-sufitowy

Refleksol 85 – widok boczny rolety z napędem automatycznym. Na zdjęciu pokazano techniczny rysunek montażu do ściany oraz wymiary skrzynki i prowadnicy. Pomocny materiał przy projektowaniu i doborze systemu zacieniającego do elewacji.

Montaż do ściany

Na zdjęciu widoczny jest boczny przekrój techniczny rolety Refleksol 85 Automat z zaznaczonym sposobem montażu do sufitu. Przedstawiono również szczegółowe wymiary kasety oraz prowadnicy, co ułatwia planowanie instalacji systemu wewnętrznego.

Montaż do sufitu

Refleksol 85A Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie od wewnątrz pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– System wyłącznie z napędem elektrycznym
– Kaseta kwadratowa przystosowana zarówno do montażu sufitowego jak i ściennego
– Uniwersalne uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Zapobiega nagrzewaniu się pomieszczeń, co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Nie posiada prowadnic

PARAMETRY TECHNICZNE REFLEKSOL R85A
Szerokość maksymalna: 2,6 m
Wysokość maksymalna: 2,6 m
Średnica rury nawojowej: 51 mm
Belka dolna: Owalna 17 mm x40 mm
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 80 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,55 A ( w zależności od typu silnika )
– stopień ochrony IP 44 (lub IP31-silnik cichy tylko do wewnątrz)
– czas pracy ciągłej 4 min
– moment obrotowy od 3 do 6 Nm (w zależności od typu silnika)
– prędkość obrotowa od 28 obr / min do 30 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C (dla wersji silnika cichego tylko do wewnątrz od 0°C do + 60°C)
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Wewnętrzne
