Refleksol 90 Pomiar i Dane Techniczne

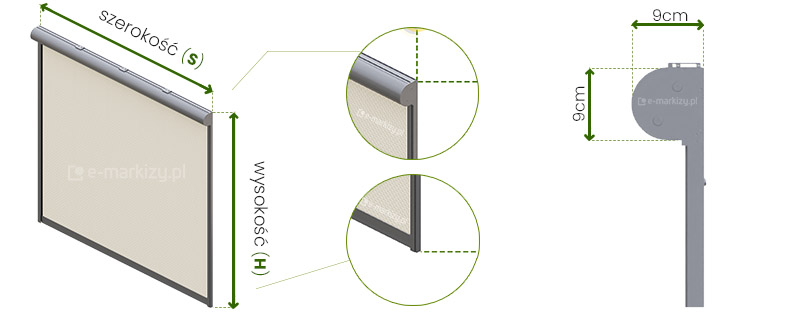

Schemat techniczny przedstawiający wymiarowanie i budowę zewnętrznej rolety typu refleksol 90 Aluprof na białym tle. Grafika składa się z trzech głównych części obrazujących produkt z różnych perspektyw. Po lewej stronie znajduje się wizualizacja 3D rozwiniętej rolety o pionowej orientacji z widoczną górną kasetą o zaokrąglonym kształcie oraz bocznymi prowadnicami utrzymującymi tkaninę. Nad kasetą umieszczono zieloną strzałkę dwustronną z podpisem szerokość (s), natomiast wzdłuż bocznej krawędzi znajduje się pionowa zielona strzałka z opisem wysokość (H). Środkowa część grafiki zawiera dwa powiększone detale w okręgach, które pokazują górne i dolne wykończenie systemu oraz precyzują miejsca pomiaru. Po prawej stronie widnieje przekrój boczny kasety refleksola, który precyzyjnie określa jej gabaryty. Kaseta ma kształt kwadratu z zaokrąglonym frontem, a jej wymiary to 9 cm wysokości oraz 9 cm głębokości, co zaznaczono za pomocą zielonych strzałek pomocniczych i wartości liczbowych. Całość ilustracji utrzymana jest w stonowanej kolorystyce szarości i beżu z wyraźnymi zielonymi elementami graficznymi służącymi do przekazania danych technicznych niezbędnych do prawidłowego pomiaru osłony przeciwsłonecznej.

Wymiarowanie refleksola 90:

S=Szerokość refleksola do 300cm
H=Wysokość systemu do 400cm

Wymiary kasety: szer. 90mm, wys. 90mm

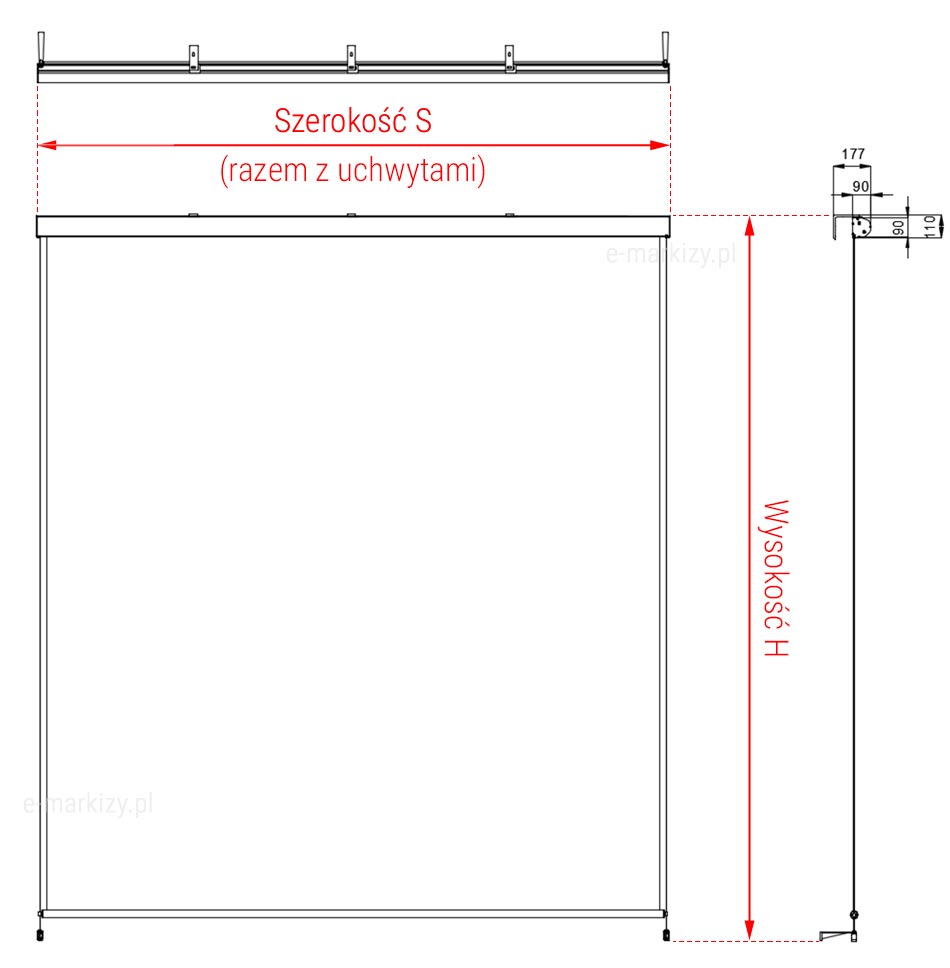

Refleksol 90 Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 300cm
Wysokość H – jest to wysokość całkowita – do 300cm

Wymiary kasety z uchwytem: szer. 177mm, wys. 110mm

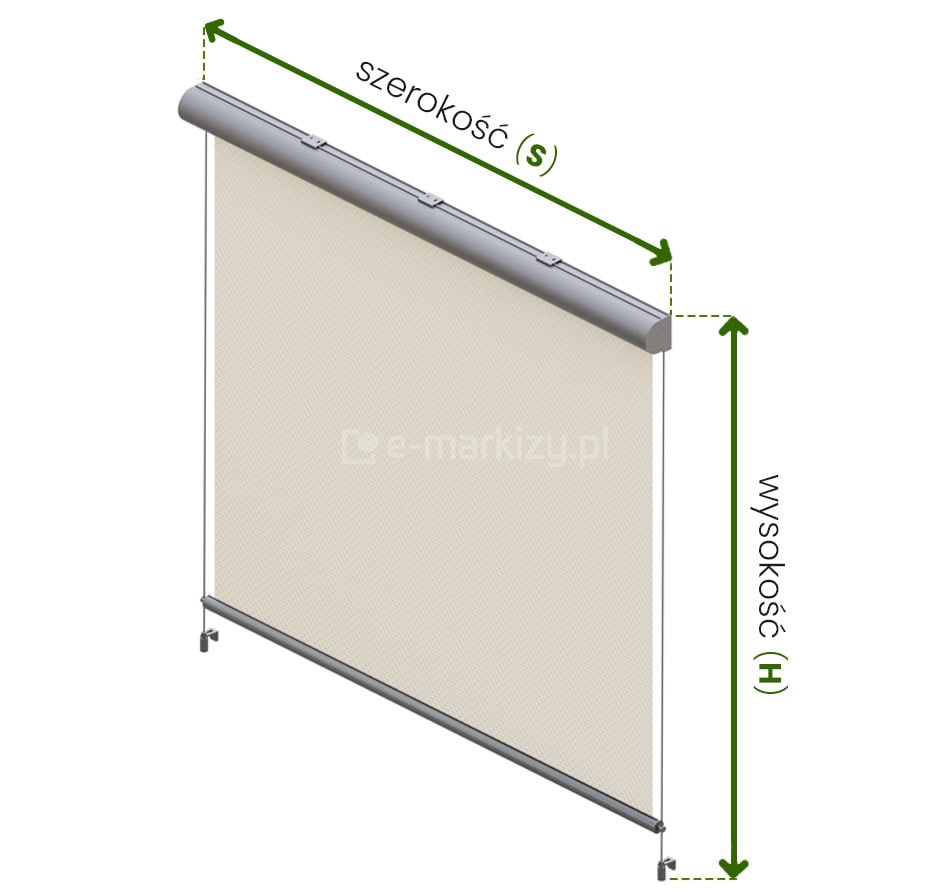

Grafika przedstawia wizualizację 3D systemu refleksol 90 Aluprof w rzucie aksonometrycznym, służącą jako instrukcja pomiarowania produktu. Głównym elementem jest pionowa osłona przeciwsłoneczna z tkaniną w kolorze jasnokremowym, rozpiętą między górną kasetą a dolną belką obciążającą. Kaseta o półkolistym profilu w kolorze szarym jest wyposażona w trzy uchwyty montażowe umieszczone na górnej powierzchni. Po obu stronach tkaniny widoczne są prowadnice linkowe mocowane do ściany za pomocą odpowiednich uchwytów napinających. Na zdjęciu naniesiono zielone linie pomocnicze zakończone grotami, które definiują kluczowe parametry zamówieniowe: Szerokość (s) – oznaczona poziomą strzałką nad kasetą, określająca całkowity wymiar poziomy urządzenia od lewej do prawej krawędzi obudowy. Wysokość (H) – oznaczona pionową strzałką po prawej stronie, mierzona od górnej krawędzi kasety do dolnych punktów montażowych prowadnic linkowych. System refleksol 90 Selt na tej ilustracji wykorzystuje prowadzenie boczne w formie cienkich, stalowych linek, które są zakotwiczone w dolnej części za pomocą niewielkich wsporników kątowych. Tkanina jest idealnie napięta, a dolna listwa końcowa zapewnia jej stabilność pionową. Całość zaprezentowana jest na białym, neutralnym tle, co podkreśla techniczny charakter grafiki instruktażowej.

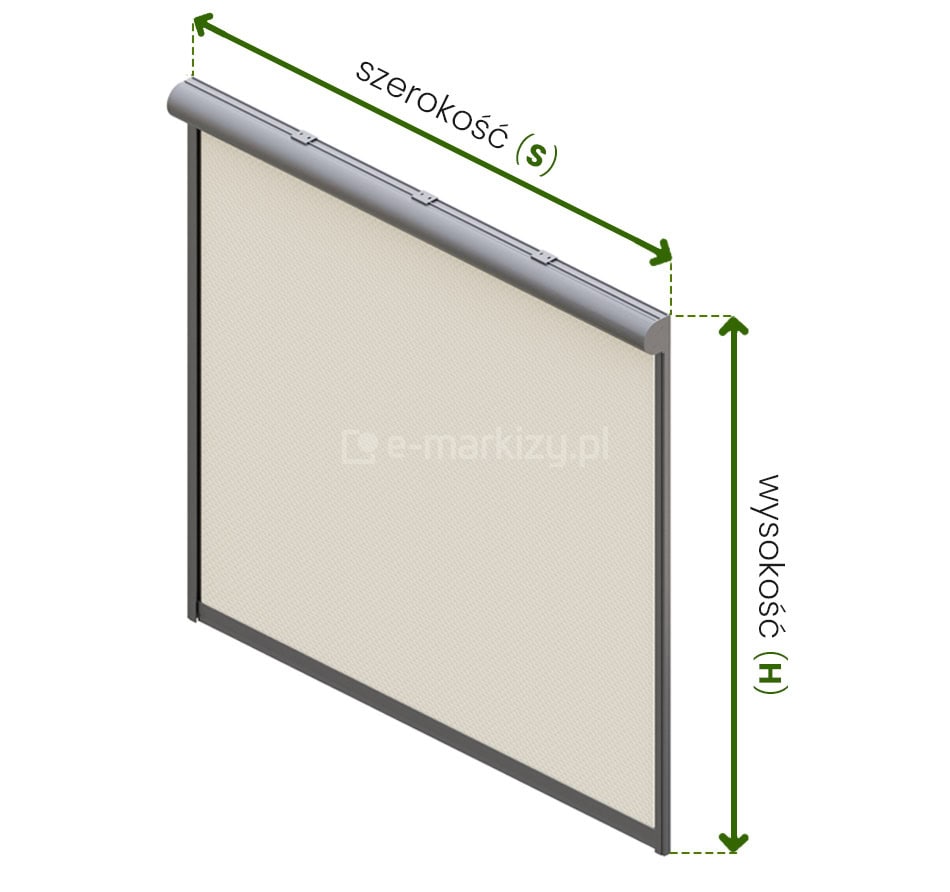

Refleksol 90 pomiar szerokości i wysokości osłony z prowadnicami linkowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia uchwytu prowadnicy linkowej poprowadzone w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

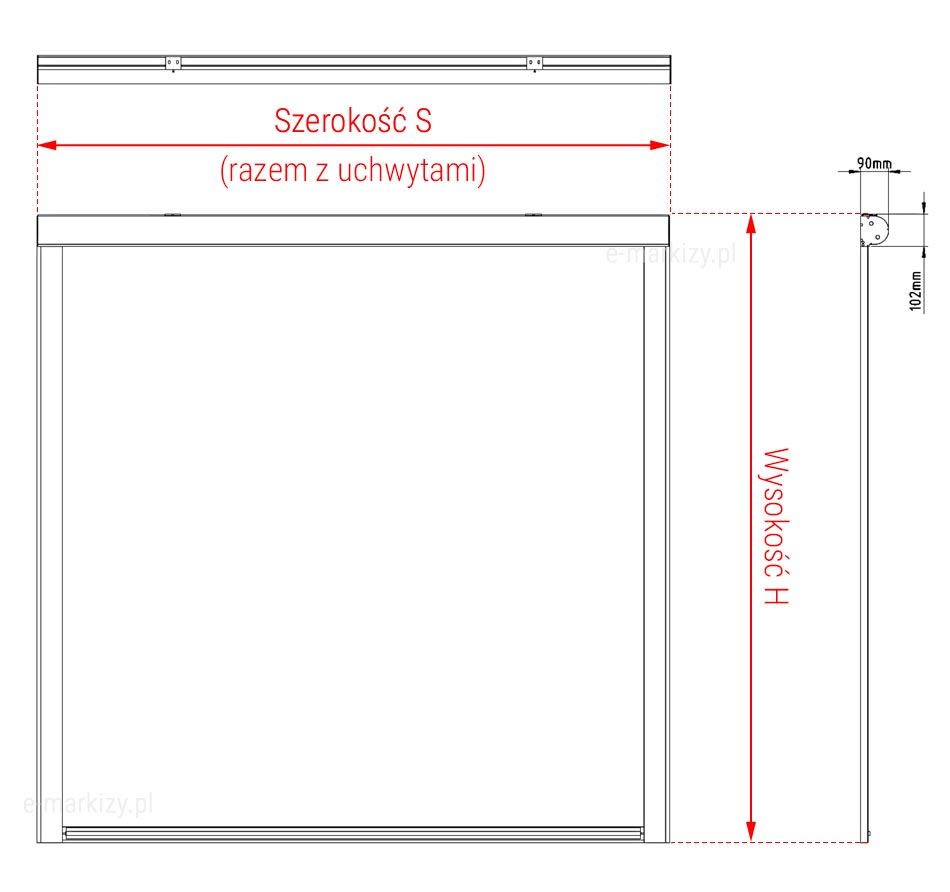

Pomiar refleksola 90 z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 300cm
Wysokość H – jest to wysokość całkowita – do 400cm

Całkowite wymiary kasety: szer. 90mm, wys. 102mm

Refleksol 90 Aluprof pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Po prawej stronie od brzegu kasety oraz dolnej krawędzi prowadnicy listwowej poprowadzono w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)".

Refleksol 90 pomiar szerokości i wysokości osłony z prowadnicami listwowymi ukazany na schemacie budowy osłony, umieszczonej na białym tle. W górnej części, nad kasetą, poprowadzone w górę od jej boków przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym nad nią napisem "szerokość (S)". Pomiar przeniesiono także na umieszczony powyżej rzut kasety od góry. Po prawej stronie od brzegu kasety oraz zakończenia prowadnicy w bok przerywane linie, między którymi zawarta jest zielona dwukierunkowa strzałka z umieszczonym obok niej napisem "Wysokość (H)". Pomiar przeniesiono także na umieszczony po prawej rzut rolety od boku.

Refleksol 90 Dane Techniczne

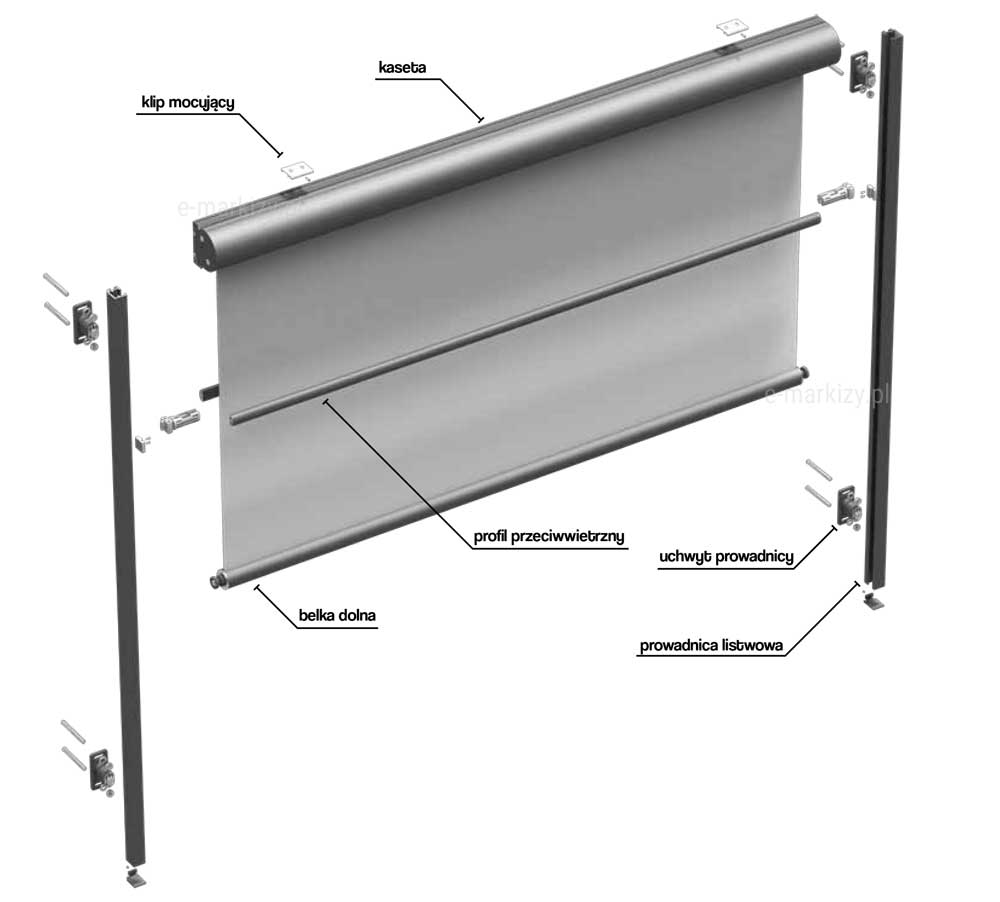

Rysunek techniczny typu „widok rozstrzelony” prezentujący szczegółową budowę i wszystkie komponenty składowe systemu refleksol 90 Aluprof na białym tle. Centralnym elementem grafiki jest częściowo rozwinięta roleta z tkaniną w kolorze szarym, od której odchodzą linie pomocnicze z podpisami wskazującymi na poszczególne części mechanizmu. Na górze widoczna jest aluminiowa kaseta o obłym kształcie, nad którą umieszczono dwa klipy mocujące służące do instalacji ściennej lub sufitowej. Pod kasetą, na powierzchni napiętej tkaniny, znajduje się poziomy profil przeciwwietrzny, a dolna krawędź materiału zakończona jest belką dolną. Po obu stronach rolety symetrycznie rozplanowano elementy montażowe prowadnic bocznych: pionowe prowadnice listwowe, uchwyty prowadnicy oraz zestawy kołków i śrub montażowych niezbędnych do przytwierdzenia konstrukcji do podłoża. Cały schemat jest monochromatyczny, wykonany w odcieniach szarości i czerni, co pozwala na wyraźne wyodrębnienie detali technicznych oraz zrozumienie sposobu składania i działania całego systemu osłonowego.

Refleksol 90 – Komponenty

– klip mocujący,
– kaseta refleksola,
– uchwyt prowadnicy,
– prowadnica listwowa,
– belka dolna,
– profil antywind (profil przeciwwietrzny)

Wersje refleksola z prowadnicami linkowymi i prowadnicami listwowymi posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

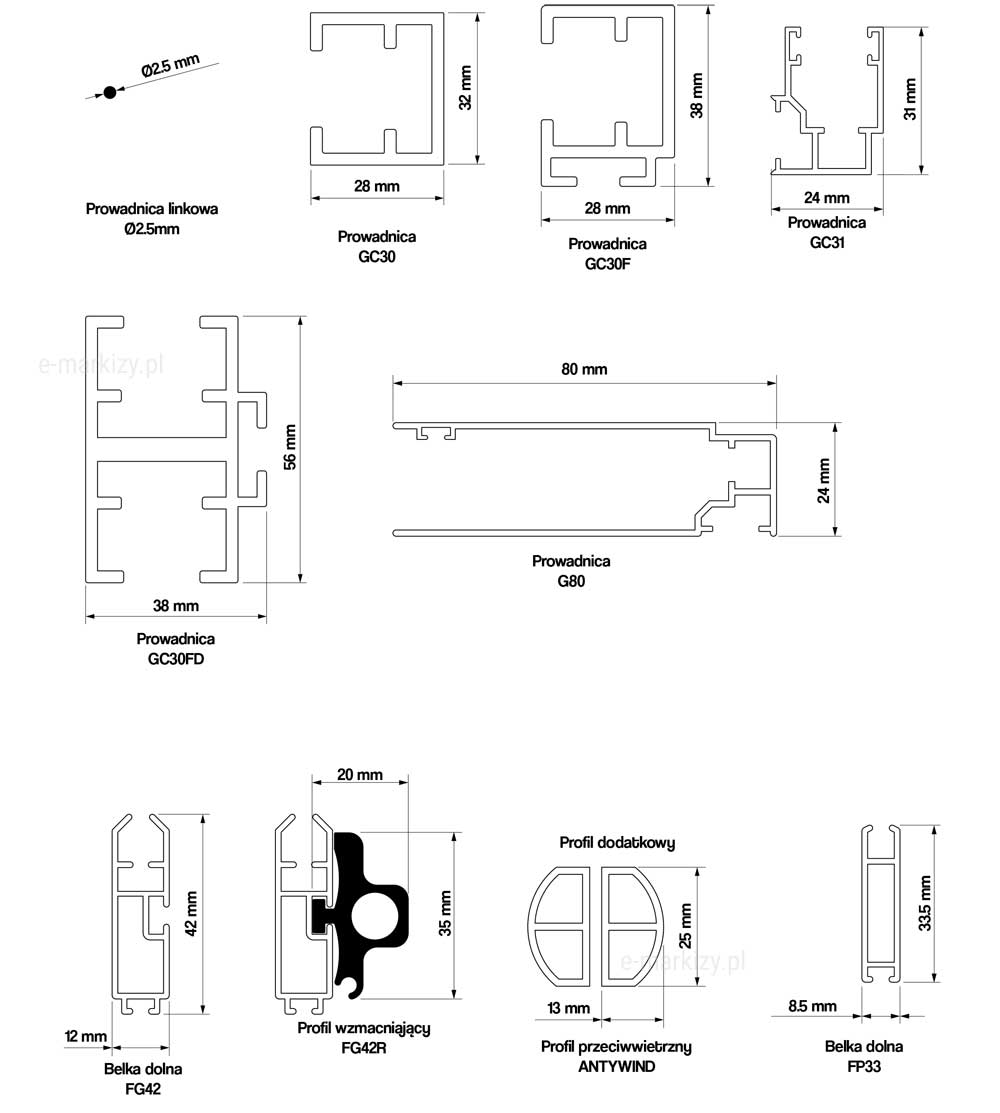

Rysunek techniczny przedstawia zestawienie przekrojów poprzecznych profili i akcesoriów stosowanych w systemie refleksol 90 Selt, służące do celów projektowych i montażowych. Dokumentacja zawiera szczegółowe wymiarowanie prowadnic, belek dolnych oraz profili wzmacniających. W górnej części grafiki zaprezentowano różne warianty prowadnic: Prowadnica linkowa Ø2.5mm – przedstawiona jako punkt o przekroju 2,5 mm. Prowadnica GC30 – profil o przekroju prostokątnym otwartym z wymiarami 28 mm szerokości na 32 mm wysokości. Prowadnica GC30F – wariant o szerokości 28 mm i wysokości 38 mm. Prowadnica GC31 – bardziej złożony profil o szerokości 24 mm i wysokości 31 mm. Prowadnica GC30FD, przeznaczona do montażu modułowego – profil o wysokości 56 mm i szerokości 38 mm. Prowadnica G80, dedykowana do tkanin Blackout i montażu wewnętrznego – szeroki profil o długości 80 mm i wysokości 24 mm. Dolna sekcja rysunku zawiera detale elementów wykończeniowych i usztywniających: Belka dolna FG42 – profil o wysokości 42 mm i szerokości 12 mm. Profil wzmacniający FG42R – zestawienie belki FG42 z dodatkowym czarnym elementem usztywniającym o szerokości całkowitej 20 mm i wysokości 35 mm. Profil przeciwwietrzny ANTYWIND – profil dodatkowy o półkolistym kształcie, składający się z dwóch części, o łącznej szerokości 26 mm (13 mm na sekcję) i wysokości 25 mm. Belka dolna FP33 – płaski profil o wysokości 33,5 mm i szerokości 8,5 mm. Wszystkie rysunki wykonane są w czytelnej technice liniowej na białym tle, co pozwala na precyzyjną identyfikację komponentów systemu refleksol 90 Selt.

Refleksol 90 – Przekroje prowadnic

– Prowadnica linkowa 2,5mm
– Prowadnica GC30
– Prowadnica GC30F
– Prowadnica G31
– Prowadnica GC30FD
– Prowadnica G80

– Belka dolna FG42
– Profil wzmacniający FG42R
– Profil przeciwwietrzny ANTYWIND
– Belka dolna FP33

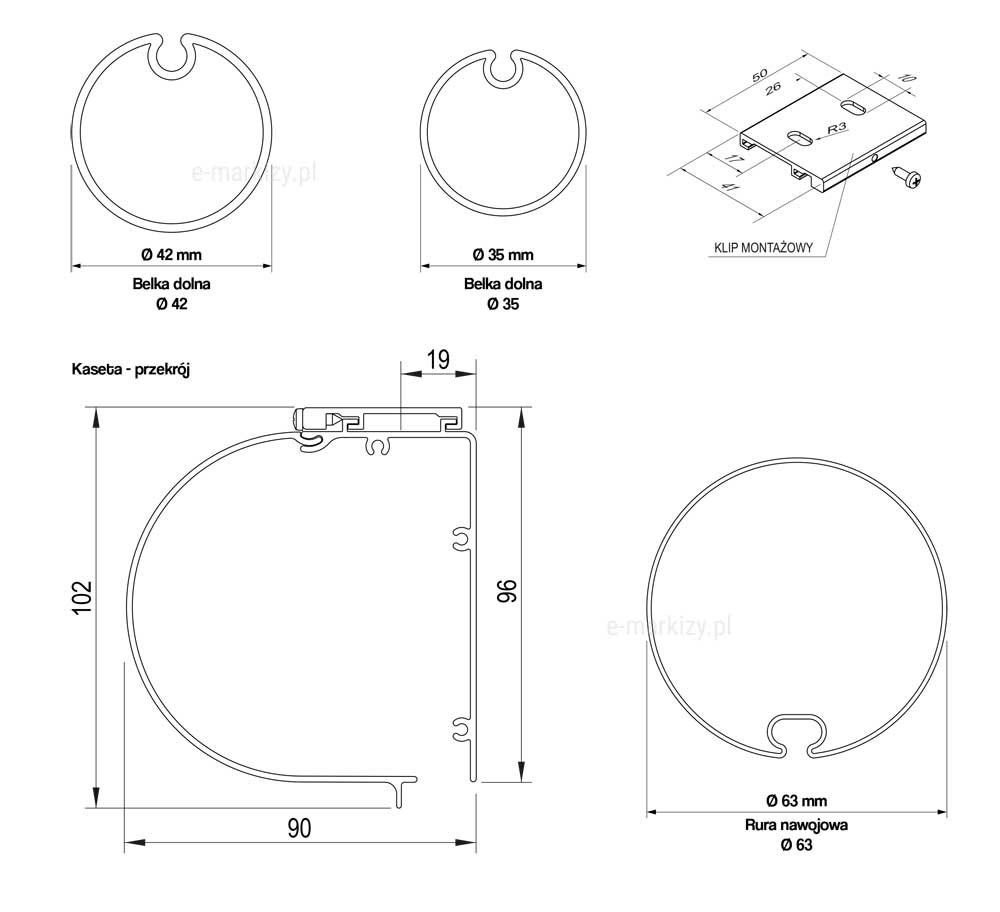

Rysunek techniczny przedstawia zestawienie kluczowych komponentów składowych systemu refleksol 90 Selt wraz z ich dokładnymi wymiarami. Na schemacie widoczne są przekroje belek dolnych, rury nawojowej, kasety oraz detal elementu montażowego. W górnej części grafiki znajdują się dwa warianty belek dolnych o przekroju okrągłym z charakterystycznym wpustem na tkaninę w górnej części. Pierwsza z nich, oznaczona jako Belka dolna Ø 42, ma średnicę zewnętrzną wynoszącą 42 mm. Druga, opisana jako Belka dolna Ø 35, posiada średnicę 35 mm. Obok nich zamieszczono rysunek izometryczny akcesorium o nazwie „klip montażowy”. Jest to płaski element z dwoma fasolkowymi otworami montażowymi o rozstawie 26 mm i całkowitej długości 50 mm, wyposażony w małą śrubę blokującą, jest to element opcjonalny, służący do mocowania kasety. Głównym elementem rysunku jest szczegółowy przekrój elementu o nazwie Kaseta – przekrój. Obudowa refleksola 90 Selt ma kształt zbliżony do litery C z wyraźnym zaokrągleniem frontowym. Całkowita wysokość zewnętrzna kasety wynosi 102 mm, natomiast wysokość tylnej ścianki przylegającej do podłoża to 96 mm. Głębokość obudowy została określona na 90 mm. W górnej części kasety widoczny jest mechanizm zatrzaskowy o szerokości 19 mm, służący do wpięcia w klip montażowy. W prawym dolnym rogu schematu przedstawiono przekrój rury nawojowej. Jest to profil o kołowym przekroju i średnicy zewnętrznej wynoszącej 63 mm, oznaczony jako Rura nawojowa Ø 63. W dolnej części rury znajduje się specjalne wyprofilowane gniazdo w kształcie dziurki od klucza, przeznaczone do stabilnego mocowania krawędzi tkaniny rolety. Wszystkie elementy są przedstawione w sposób czysty, liniowy, typowy dla dokumentacji projektowej producenta.

Refleksol 90 – Przekroje rury nawojowej, belek dolnych

– Belka dolna 42mm
– Belka dolna 35mm
– Kaseta refleksola
– Rura nawojowa 63mm

Belki dolne dobierane są do rodzaju prowadnic i systemu refleksola:

– Prowadnica linkowa – belka dolna Fi42
– Prowadnica G31 – belka dolna FP33 lub Fi35
– Prowadnica G80 – belka dolna FG42 lub FG42R
– Prowadnica GC30 – belka dolna Fi42 (z profilem przeciwwietrznym PPW)
– Prowadnica GC30F – belka dolna Fi42 (z profilem przeciwwietrznym PPW)
– System wolnowiszący – belka dolna Fi42, Fi35, FG42 lub FP33, standardowo stosowana jest belka dolna FG42.

Rysunek techniczny przedstawia schemat montażu oraz komponenty systemu refleksol 90 Selt w wariancie z prowadzeniem linkowym i napinaczami do ściany. Główny przekrój boczny po lewej stronie obrazuje zaokrągloną kasetę o wysokości 102 milimetry, zamontowaną pod sufitem, z której wyprowadzona jest pionowa linka stalowa przechodząca przez przelotkę w belce dolnej z tkaniną i zakończona dolnym mocowaniem do ściany. Środkowy widok od frontu wskazuje wysokość kasety 102 milimetry oraz wymiary pozycjonowania linki: znajduje się ona w odległości 18 milimetrów od krawędzi bocznej konstrukcji, a tkanina kończy się 40 milimetrów od tej samej krawędzi. W dolnej części grafiki szczegółowo zwymiarowano dwa rodzaje napinaczy: napinacz fasadowy o średnicy 20 milimetrów i całkowitej wysokości 52 milimetry (z korpusem 37 milimetrów) z gwintem M8, oraz napinacz do montażu do podłogi o średnicach 18 i 14 milimetrów z widoczną śrubą blokującą. W prawym górnym rogu zamieszczono zdjęcie produktowe prezentujące kasetę systemu refleksol 90 Selt w kolorze antracytowym na tle jasnej elewacji, z której wychodzi cienka stalowa linka prowadząca jasną tkaninę.

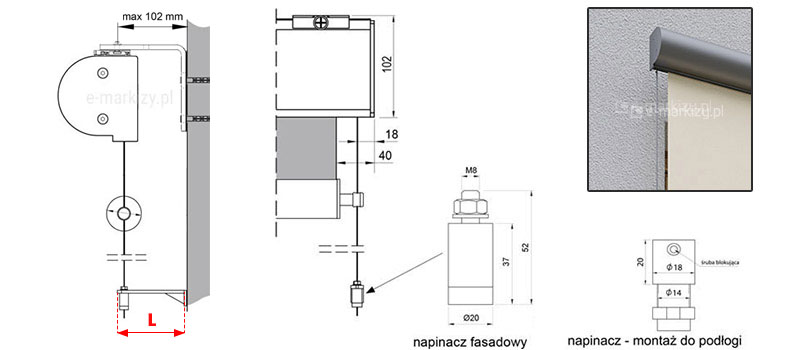

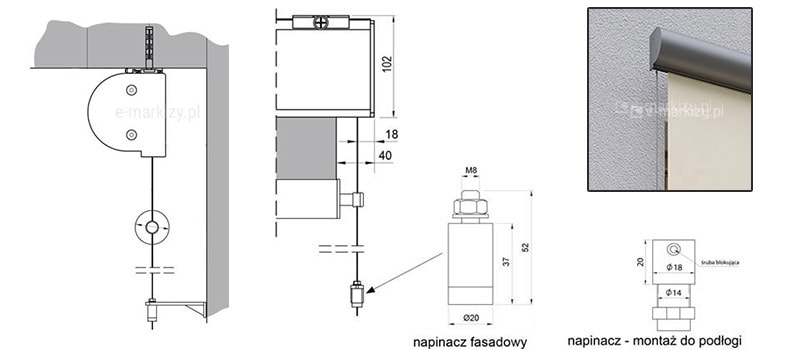

Prowadnice linkowe – montaż do sufitu

Stalowe nierdzewne linki trzymają tkaninę na całej jej długości. Uchwyty linek mogą być montowane do fasady (lub okna) lub ewentualnie do podłoża.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

Rysunek techniczny przedstawia schemat montażu oraz specyfikację komponentów systemu osłonowego refleksol 90 Selt w wariancie z prowadzeniem linkowym montowanym fasadowo na wspornikach dystansowych. Główny przekrój boczny po lewej stronie obrazuje zaokrągloną kasetę przymocowaną do ściany za pomocą górnego uchwytu o maksymalnym wysięgu 102 milimetry. Z dolnej części kasety wyprowadzona jest pionowa linka stalowa. Linka ta biegnie równolegle do elewacji i jest zakotwiona w dolnej części za pomocą kątowego wspornika dystansowego o długości oznaczonej symbolem L. Środkowy widok od frontu wskazuje wysokość kasety wynoszącą 102 milimetry oraz precyzyjne rozmieszczenie elementów prowadzących: osiowa odległość linki od bocznej krawędzi systemu to 18 milimetrów, natomiast krawędź tkaniny jest oddalona o 40 milimetrów. W dolnej sekcji grafiki znajdują się szczegółowe rysunki dwóch typów napinaczy: napinacz fasadowy o średnicy 20 milimetrów i wysokości korpusu 37 milimetrów (całkowita wysokość z nakrętką M8 wynosi 52 milimetry) oraz napinacz przeznaczony do montażu do podłogi o stopniowanej średnicy 18 i 14 milimetrów, wyposażony w śrubę blokującą. Całość dokumentacji uzupełnia zdjęcie produktowe w prawym górnym rogu, ukazujące antracytową kasetę refleksol 90 Selt zamontowaną na szarej, tynkowanej ścianie, z widoczną stalową linką stabilizującą jasne poszycie.

Prowadnice linkowe – Montaż zewnętrzny przy użyciu kątownika Italia Aluprof

Rysunek techniczny przedstawia wymiarowanie stalowego kątownika montażowego o grubości 5 mm, przeznaczonego do systemu Refleksol 76 Italia, ukazanego w czterech rzutach: od frontu, z boku, z góry oraz w formie izometrycznej wizualizacji 3D. Kątownik o ramionach równej długości wynoszącej 120 mm posiada na jednym ramieniu dwa podłużne otwory montażowe typu fasolka o szerokości 8,4 mm, rozmieszczone w osiach oddalonych od krawędzi o 40 mm i 105 mm (65 mm między otworami). Szerokość profilu wynosi 40 mm. Drugie ramię kątownika wyposażone jest w dwa okrągłe otwory o średnicy 5 mm każdy, których środki rozmieszczono w odległościach 54 mm i 102 mm od zgięcia profilu. Wizualizacja izometryczna w lewym dolnym rogu obrazuje zagięcie elementu pod kątem prostym oraz rozmieszczenie wszystkich otworów funkcyjnych. Całość dokumentacji wykonana jest w formie czarno-białego schematu z precyzyjnymi liniami wymiarowymi określającymi parametry techniczne komponentu w milimetrach.

Kątownik Italia – wymiary

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyty prowadnicy

Uchwyt prowadnicy refleksola składa się z następujących elementów:
– sworzeń
– ekstruder
– stopka
Na zamówienie można wyprodukować uchwyty w dowolnym wymiarze od 57mm do 180m

Uchwyty Samonośne Refleksola

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

a) uchwyt samonośny regulowany TYP 38-45

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

b) uchwyt samonośny regulowany TYP 53-59

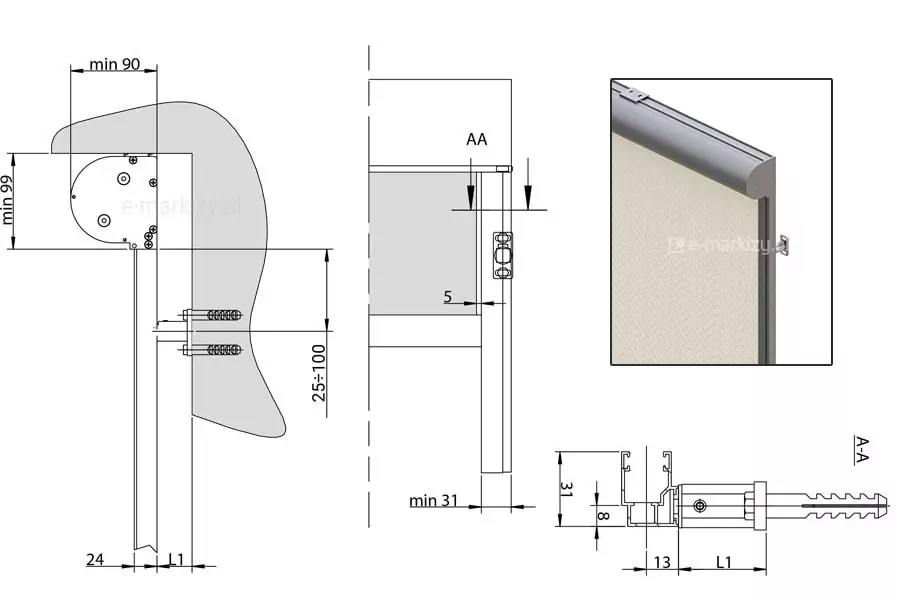

Rysunek techniczny przedstawia schemat montażu systemu refleksol 90 Selt z wykorzystaniem uchwytów dystansowych do prowadnic. Na głównym przekroju bocznym po lewej stronie widoczna jest zaokrąglona kaseta zamontowana pod nadprożem o minimalnej głębokości 90 milimetrów i wysokości minimalnej 99 milimetrów. Prowadnica o szerokości 24 milimetrów jest odsunięta od ściany o dystans oznaczony jako L1, a jej mocowanie odbywa się za pomocą uchwytu dystansowego przykręconego dwiema śrubami do muru w odległości od 25 do 100 milimetrów poniżej dolnej krawędzi kasety. Środkowa część rysunku pokazuje widok z przodu, na którym zaznaczono 5-milimetrowy odstęp boczny tkaniny od krawędzi prowadnicy oraz minimalną szerokość prowadnicy wynoszącą 31 milimetrów. W dolnym prawym rogu znajduje się szczegółowy przekrój poprzeczny A-A, obrazujący konstrukcję prowadnicy o wysokości 31 milimetrów i szerokości wewnętrznej 13 milimetrów, połączonej z regulowanym uchwytem dystansowym o długości L1, który jest zakotwiony w ścianie za pomocą długiego kołka rozporowego. Powyżej przekroju umieszczono zdjęcie produktowe, prezentujące zainstalowaną roletę refleksol 90 Selt w kolorze antracytowym z jasną tkaniną, gdzie wyraźnie widać metalowy uchwyt dystansujący prowadnicę od jasnej elewacji budynku.

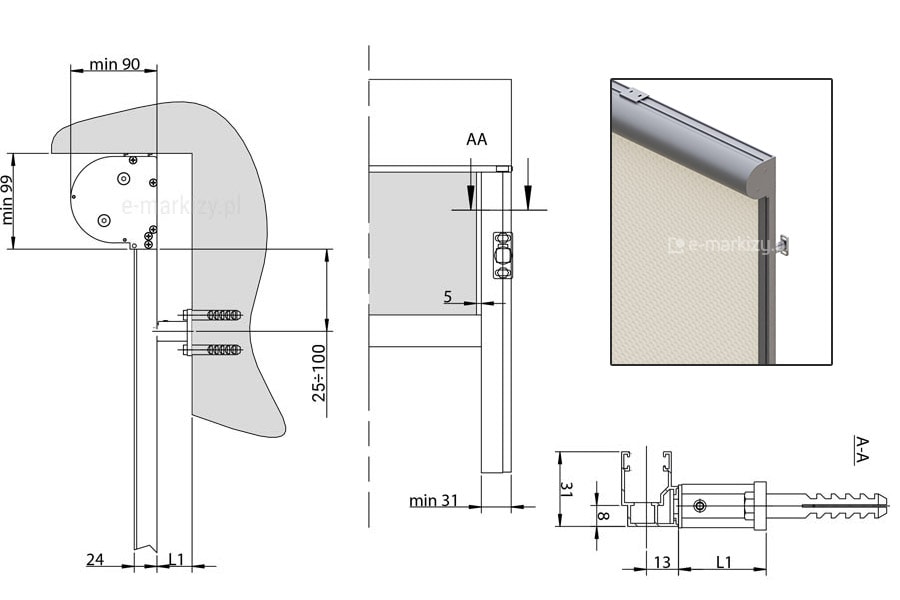

Prowadnice aluminiowe – Montaż do ściany na uchwytach

Montaż prowadnic G31 na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

Istnieje możliwość montażu na uchwytach prowadnicy typ GC30F

Uchwyty prowadnicy

* L= regulacja od 50-70mm (Standard), uchwyt „owalny”
* L= regulacja od 75-120mm (Opcja), uchwyt „owalny”
Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic.

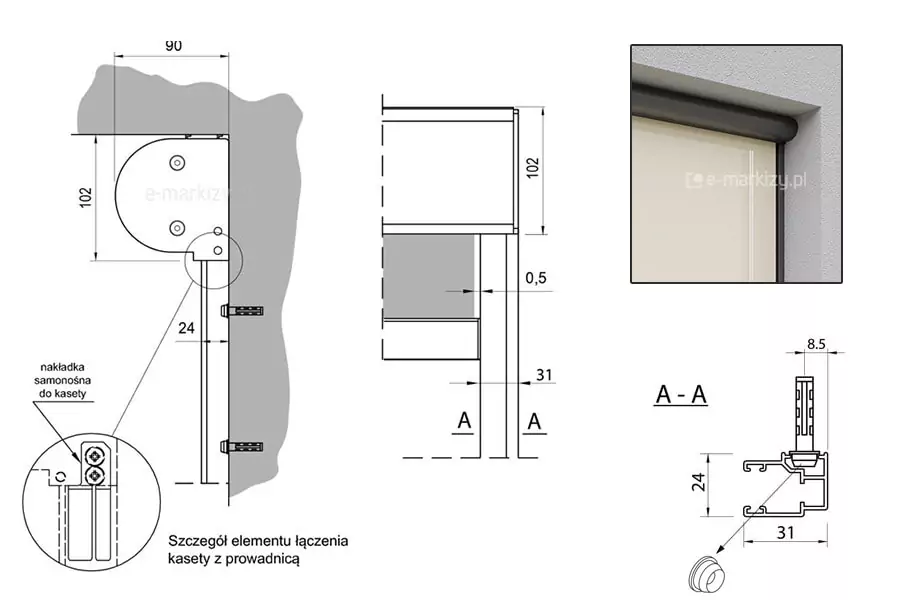

Rysunek techniczny systemu refleksol 90 Selt przedstawiający detale konstrukcyjne, parametry montażowe oraz wizualizację rolety typu screen. Grafika jest podzielona na kilka sekcji technicznych z precyzyjnymi wymiarami podanymi w milimetrach. W lewej górnej części znajduje się przekrój boczny montażu kasety we wnęce okiennej. Kaseta o wysokości 102 mm jest wsunięta w głąb wnęki na dystans 90 mm. Poniżej widoczna jest pionowa prowadnica o głębokości 24 mm, montowana bezpośrednio do ściany za pomocą kołków rozporowych. Przy dolnej krawędzi kasety zaznaczono w kółku „Szczegół elementu łączenia kasety z prowadnicą”, gdzie wskazano nakładkę samonośną do kasety mocowaną na dwie śruby. Środkowa sekcja pokazuje widok frontowy prawego górnego narożnika systemu. Wysokość kasety wynosi 102 mm. Zaznaczono minimalny luz między krawędzią tkaniny a wewnętrzną ścianką prowadnicy wynoszący 0,5 mm, natomiast całkowita szerokość widocznego profilu bocznego to 31 mm. W dolnej prawej części umieszczono przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma wymiary 31 mm szerokości oraz 24 mm głębokości. Schemat pokazuje sposób montażu kołka rozporowego o szerokości 8,5 mm oraz zaślepkę otworu montażowego wskazaną strzałką u dołu. Prawy górny róg zawiera realistyczną wizualizację produktu, prezentującą narożnik zamontowanego systemu refleksol 90 Selt. Widoczna jest ciemna, półokrągła kaseta, pionowa prowadnica oraz beżowa tkanina screenowa, całość osadzona w jasnej wnęce okiennej.

Prowadnice aluminiowe – Montaż do ściany

Montaż prowadnic G31 bezpośrednio do powierzchni czołowej np. ramy/okna/ściany (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

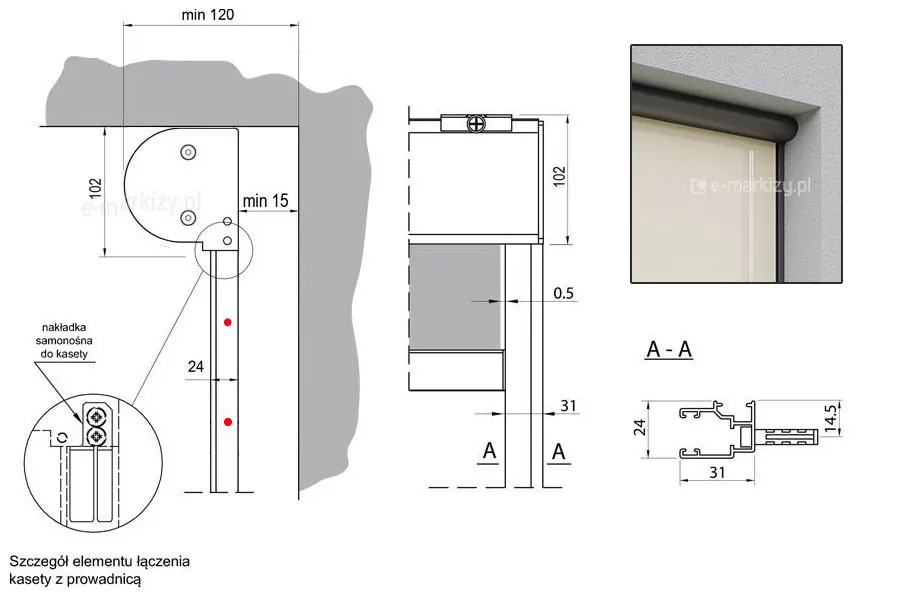

Rysunek techniczny systemu refleksol 90 Selt przedstawiający specyfikację montażową, przekroje elementów oraz wizualizację rolety typu screen. Dokumentacja graficzna jest podzielona na kilka sekcji zawierających precyzyjne wymiarowanie w milimetrach. W lewej górnej części znajduje się przekrój boczny montażu kasety we wnęce o minimalnej głębokości 120 mm. Kaseta o wysokości 102 mm jest zamontowana pod nadprożem, zachowując minimalny dystans 15 mm od tylnej ściany. Poniżej kasety widoczna jest pionowa prowadnica o głębokości 24 mm, na której zaznaczono czerwonymi kropkami sugerowane punkty montażowe. W dolnym lewym rogu umieszczono powiększony „Szczegół elementu łączenia kasety z prowadnicą”, prezentujący nakładkę samonośną mocowaną na dwie śruby. Środkowa sekcja rysunku przedstawia widok od frontu górnego narożnika rolety. Wysokość kasety wynosi 102 mm. Zaznaczono minimalny luz między tkaniną a wewnętrzną krawędzią prowadnicy wynoszący 0,5 mm, przy całkowitej szerokości widocznego profilu bocznego 31 mm. W prawym dolnym rogu zaprezentowano przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma 31 mm szerokości oraz 24 mm głębokości. Schemat pokazuje sposób osadzenia elementu montażowego (kołka) o szerokości 14,5 mm wewnątrz komory profilu. Prawy górny róg grafiki zawiera realistyczną wizualizację narożnika zamontowanego systemu refleksol 90 Selt. Ukazuje ona ciemną, zaokrągloną kasetę, pionową prowadnicę oraz jasną tkaninę screenową, która częściowo przepuszcza światło, na tle jasnoszarej elewacji budynku.

Prowadnice aluminiowe – Montaż do wnęki

Montaż prowadnic G31 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

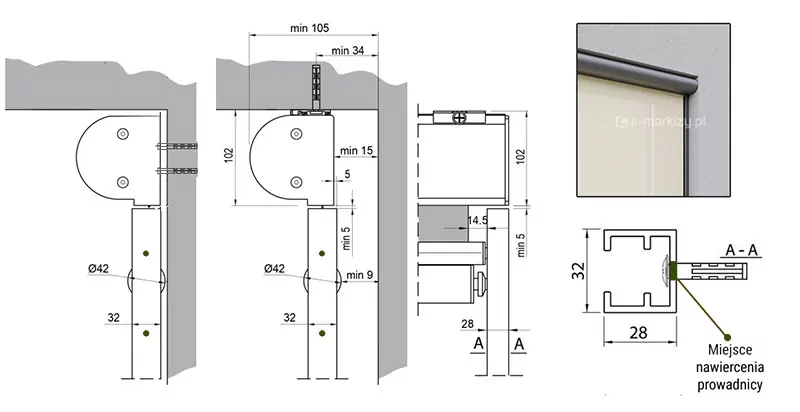

Rysunek techniczny przedstawia schematy montażowe i wymiarowanie systemu refleksol 90 Selt w różnych konfiguracjach instalacyjnych montażu niesamonośnego wraz z detalem prowadnicy. Na arkuszu widoczne są dwa główne przekroje boczne kasety o wysokości 102 milimetrów: pierwszy pokazuje montaż bezpośrednio do ściany bocznej za pomocą dwóch śrub, natomiast drugi obrazuje montaż podtynkowy lub wnękowy, gdzie kaseta jest odsunięta o minimum 15 milimetrów od ściany tylnej i posiada górny uchwyt montażowy wymagający minimum 34 milimetry wolnej przestrzeni od krawędzi. W obu wariantach pod kasetą znajduje się prowadnica o szerokości 32 milimetrów, a belka dolna tkaniny ma średnicę 42 milimetry. Środkowy fragment grafiki prezentuje widok z przodu krawędzi systemu, wskazując na 5-milimetrowy odstęp między kasetą a prowadnicą oraz minimalną 14,5 mm pomiędzy krawędzią prowadnicy a tkaniną. W prawym dolnym rogu umieszczono powiększony przekrój poprzeczny prowadnicy oznaczony jako A-A o wymiarach zewnętrznych 32 na 28 milimetrów, z wyraźnie wskazanym punktem opisanym jako miejsce nawiercenia prowadnicy, przez który przechodzi kołek rozporowy. W prawym górnym rogu znajduje się wizualizacja gotowego produktu, ukazująca zaokrągloną kasetę refleksol 90 Selt w kolorze antracytowym zamontowaną we wnęce okiennej z częściowo rozwiniętą jasną tkaniną.

Prowadnice aluminiowe – Montaż do wnęki

Montaż prowadnic GC30 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kasetę jest niesamonośna i należy przykręcić ją do sufitu lub do ściany.

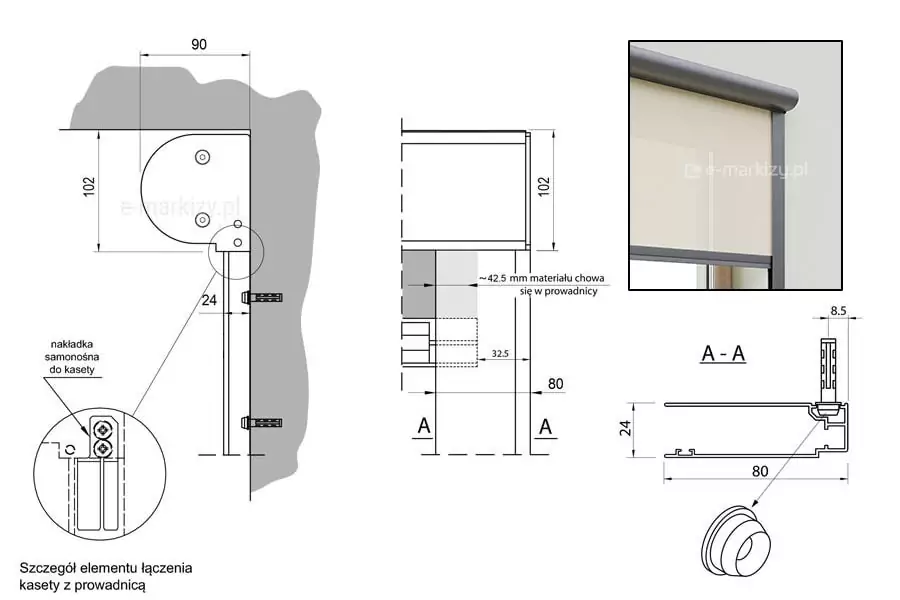

Rysunek techniczny systemu refleksol 90 Selt przedstawiający specyfikację montażową, przekroje prowadnic oraz wizualizację produktu w narożniku wnęki okiennej. Grafika zawiera szczegółowe wymiarowanie i opisy komponentów. W lewej części schematu znajduje się przekrój boczny montażu kasety we wnęce. Kaseta o wysokości 102 mm jest odsunięta od górnej krawędzi wnęki na dystans 90 mm. Poniżej kasety widoczna jest prowadnica o głębokości 24 mm, mocowana do ściany za pomocą kołków rozporowych. W dolnej części tego widoku umieszczono powiększony „Szczegół elementu łączenia kasety z prowadnicą”, na którym strzałka wskazuje nakładkę samonośną do kasety przykręcaną na dwie śruby. Środkowa sekcja rysunku przedstawia widok od frontu z zaznaczonymi parametrami tkaniny. Widnieje tu informacja, że około 42,5 mm materiału chowa się w prowadnicy. Odległość od osi do krawędzi prowadnicy wynosi 32,5 mm, a całkowita szerokość zewnętrzna profilu bocznego to 80 mm. Wysokość kasety na tym widoku jest oznaczona jako 102 mm. W prawej dolnej sekcji zaprezentowano przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma 80 mm szerokości oraz 24 mm głębokości. Schemat pokazuje osadzenie kołka o średnicy 8,5 mm wewnątrz profilu, a poniżej znajduje się rysunek dedykowanego klipsa stalowego do montażu prowadnicy. Prawy górny róg grafiki zajmuje realistyczna wizualizacja, na której widać zamontowany system refleksol 90 Selt z jasną tkaniną screenową oraz ciemnoszarą kasetą i prowadnicą, wkomponowany w jasną elewację budynku.

Prowadnice aluminiowe – Montaż do ściany wewnątrz budynku

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest jest samonośna, można przykręcić ją przykręcić do sufitu.

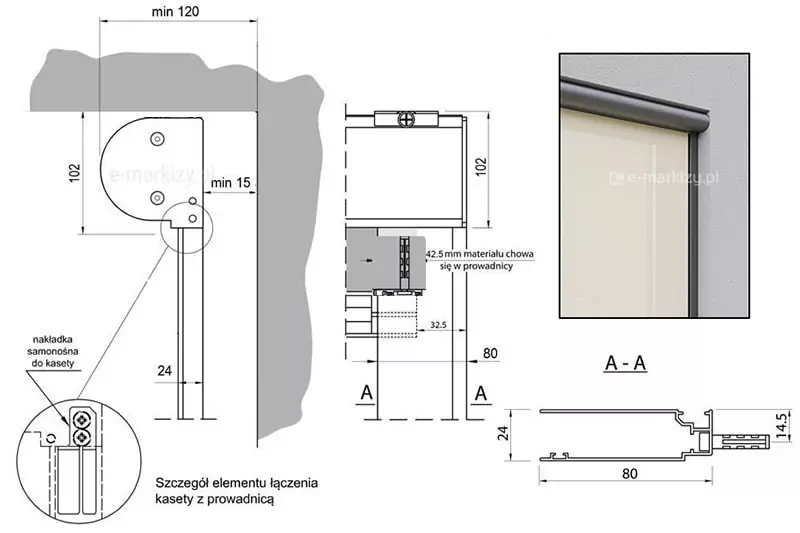

Rysunek techniczny systemu refleksol 90 Selt przedstawiający schematy montażowe, detale konstrukcyjne prowadnic oraz wizualizację produktu. Grafika składa się z kilku sekcji opisujących parametry techniczne rolety screenowej. W lewym górnym rogu znajduje się przekrój boczny montażu kasety we wnęce o minimalnej głębokości 120 mm, gdzie wysokość kasety wynosi 102 mm, a dystans od ściany to minimum 15 mm. Poniżej umieszczono detal zatytułowany „Szczegół elementu łączenia kasety z prowadnicą” z zaznaczoną nakładką samonośną do kasety. Środkowa część schematu ukazuje widok od frontu z informacją, że 42,5 mm materiału chowa się w prowadnicy, przy zachowaniu odległości 32,5 mm od osi oraz całkowitej szerokości profilu bocznego prowadnicy wynoszącej 80 mm. W dolnej części po prawej stronie widoczny jest przekrój poprzeczny prowadnicy oznaczony jako A-A, o szerokości 80 mm, głębokości 24 mm oraz dodatkowym elemencie montażowym o szerokości 14,5 mm. W prawym górnym rogu znajduje się prostokątna wizualizacja prezentująca fragment zamontowanej rolety refleksol 90 Selt z jasną tkaniną i ciemną kasetą oraz prowadnicą boczną na tle szarej elewacji. Wszystkie schematy zawierają precyzyjne linie wymiarowe i oznaczenia techniczne w kolorze czarnym na białym tle.

Prowadnice aluminiowe – Montaż do wnęki wewnątrz budynku

Montaż prowadnic G80 tzw. szerokich, bezpośrednio do czołowej powierzchni np ramy/okna/ściany (bez uchwytów prowadnic). Kaseta jest jest samonośna, można przykręcić ją przykręcić do sufitu.

Montaż wewnętrzny bezpośrednio do ściany

Rysunek pokazuje Refleksol 90 przy montażu wewnętrznym do ściany. Sterowanie korbowe ręczne.

Montaż wewnętrzny do sufitu

Rysunek pokazuje Refleksol 90 przy montażu wewnętrznym do sufitu. Sterowanie korbowe ręczne.

Montaż zewnętrzny do ściany – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 90 przy montażu zewnętrznym do ściany. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

Montaż zewnętrzny do sufitu – napęd ręczny z przelotką

Rysunek pokazuje Refleksol 90 przy montażu zewnętrznym do sufitu. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

Belka przeciwwietrzna – maksymalne wymiary

Profil przeciwwietrzny zabezpiecza roletę przed podmuchami wiatru i stabilizuje położenie tkaniny. W zależności od wysokości refleksola, można zastosować jeden lub dwa profile, tak, by tkanina pozostawała w ciągłym naprężeniu. Maksymalna szerokość profila ograniczona jest do 300cm (w zależności od modelu).

Sposób montażu podwójnej belki antywind

Belka przeciwwietrzna – montaż podwójnej belki polega na obróceniu suwaków względem siebie o 108 stopni w prowadnicy GC30 umożliwiając belce dolnej przeciwwietrznej na ominięcie blokady andywind.

1- suwak belki antywind górny
2- suwak belki antywind dolny
3- prowadnica
4- blokada antywind
5- belka przeciwwietrzna (antywind)

Rysunek techniczny przedstawia instrukcję sposobu montażu podwójnej belki antywind w prowadnicy GC30, składającą się z kilku schematów pomocniczych oraz legendy. W górnej części widoczny jest pionowy przekrój prowadnicy z oznaczonymi elementami takimi jak suwak górny, blokada antywind oraz suwak dolny, a obok znajduje się grafika ilustrująca konieczność obrócenia suwaków względem siebie o 180 stopni. Środkową część zajmuje szczegółowa legenda, która przypisuje numery do konkretnych części: 1 to suwak górny, 2 to suwak dolny, 3 to prowadnica GC30, 4 to blokada antywind, a 5 to belka przeciwwietrzna. Dolna lewa strona obrazu prezentuje przekrój poprzeczny złożonego mechanizmu, pokazujący wzajemne ułożenie profili belki i suwaków wewnątrz komory prowadnicy. Po prawej stronie u dołu umieszczono rysunek izometryczny w rozłożeniu (eksplodujący), który obrazuje proces wsuwania suwaków w profil prowadnicy oraz ich połączenie z aluminiowymi belkami przeciwwietrznymi za pomocą śrub montowanych w blokadzie. Całość utrzymana jest w czarno-białej kolorystyce z wyraźnymi liniami pomocniczymi i odnośnikami tekstowymi w języku polskim, wyjaśniającymi, że obrót suwaków pozwala dolnej belce na ominięcie blokady.

Sterowanie roletami screen R90

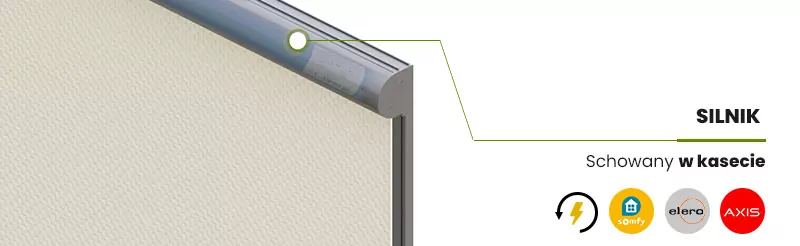

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

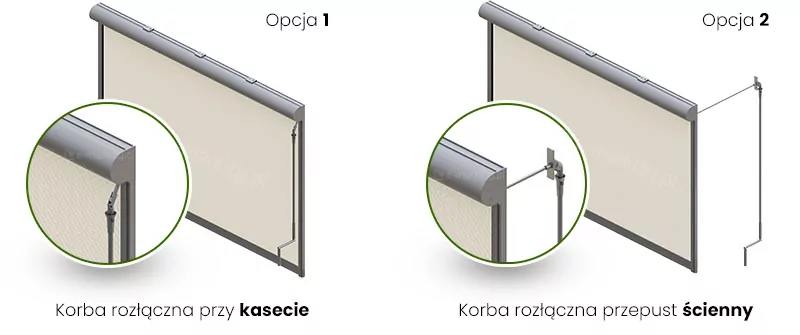

Refleksol R90 Aluprof z napędem ręcznym – po lewej korba rozłączna przy kasecie, po prawej wariant z przepustem ściennym i korbą wewnętrzną. Idealne rozwiązanie do sterowania roletą zewnętrzną bez wychodzenia z budynku.

Schemat techniczny przedstawiający wymiary i konstrukcję rolety zewnętrznej typu refleksol 90 Aluprof składa się z trzech głównych części ilustrujących produkt z różnych perspektyw. Po lewej stronie widoczny jest rzut izometryczny całego urządzenia, które składa się z górnej kasety o prostopadłościennym kształcie, dwóch pionowych prowadnic bocznych oraz rozwijanej tkaniny osłonowej w kolorze jasnoszarym. Na tej ilustracji zaznaczono strzałkami wymiarowymi dwa kluczowe parametry: szerokość opisaną jako szerokość s oraz wysokość opisaną jako wysokość H. Szerokość mierzona jest wzdłuż górnej krawędzi kasety, natomiast wysokość obejmuje dystans od górnej krawędzi kasety do dolnego zakończenia prowadnic bocznych. W środkowej części grafiki znajdują się dwa zbliżenia w okręgach połączone liniami pomocniczymi z głównym schematem. Górne zbliżenie pokazuje detal połączenia kasety z prowadnicą boczną, podkreślając precyzyjne spasowanie elementów konstrukcyjnych oraz punkty pomiarowe szerokości i wysokości. Dolne zbliżenie prezentuje stopkę prowadnicy bocznej, wskazując na zakończenie profilu oraz punkt pomiaru wysokości refleksola. Prawa strona grafiki zawiera szczegółowy przekrój boczny kasety rolety refleksol 95 Selt. Przekrój ten ma kształt kwadratu. Pod kasetą widoczny jest fragment pionowej prowadnicy, co obrazuje sposób montażu tkaniny względem elementu maskującego. Całość przygotowana jest w stonowanej kolorystyce szarości z zielonymi akcentami w postaci strzałek i linii wymiarowych, co nadaje grafice profesjonalny i techniczny charakter dokumentacji produktowej.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Tabela przedstawiająca specyfikację techniczną dla systemów Refleksole Aluprof, określająca maksymalne wymiary szerokości i wysokości w zależności od wybranego modelu oraz grupy tkanin. W pierwszej kolumnie po lewej stronie wymienione są cztery typy systemów: 103, 90, 76 KORBA oraz 76 SILNIK. Kolejna kolumna zatytułowana MAX SZER określa maksymalną szerokość dla tych systemów, która wynosi odpowiednio 4,5 metra dla modelu 103, 3,0 metry dla modelu 90 oraz 2,6 metra dla obu wariantów modelu 76. Górny wiersz tabeli zawiera nazwy poszczególnych grup tkanin ułożone pionowo, są to kolejno: SOLTIS 99, VEROGLIM Acoustics, SUNWORKER, SOLTIS 92, SCREEN 350, SERGE 600, SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, SCREEN 550, SCREEN LUMINOUS, POLYSCREEN 314 BLACK OUT oraz AKRYLOWE TKANINY MARKIZOWE. Główna część tabeli podaje maksymalną wysokość dla danej tkaniny wyrażoną w metrach. Dla modelu 103 maksymalna wysokość wynosi 4,0 metry dla większości tkanin oraz 2,5 metra dla tkanin akrylowych markizowych. Dla modelu 90 wartości te wahają się od 4,0 metrów dla pierwszych czterech tkanin, przez 3,2 metra dla SCREEN 350, 2,5 metra dla SERGE 600 i POLYSCREEN 314 BLACK OUT, aż po 1,5 metra dla SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}. W przypadku modelu 76 KORBA maksymalna wysokość to 2,6 metra dla większości materiałów, z wyłączeniem SERGE 1{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f}, dla którego pole pozostaje puste. Model 76 SILNIK posiada najbardziej restrykcyjne ograniczenia wysokości, wynoszące od 2,6 metra dla tkanin SOLTIS 99 i VEROGLIM, przez 2,4 metra dla SUNWORKER i SOLTIS 92, aż po wartości takie jak 1,8 metra dla SCREEN 350, 1,1 metra dla SERGE 600 i SCREEN 550, 0,9 metra dla SCREEN LUMINOUS oraz 1,6 metra dla tkaniny POLYSCREEN 314 BLACK OUT. Tabela jest kolorowa, z dominacją odcieni zieleni, żółci, pomarańczu i czerwieni, które prawdopodobnie sygnalizują stopień dopuszczalnych obciążeń.

Refleksol 90 – Maksymalna wysokość dla danej tkaniny

Tkaniny używane w refleksolach posiadają ograniczenia wysokości w zależności od modelu osłony. Mniejsze kasety systemu nie są w stanie pomieścić zwiniętej tkaniny o pewnej grubości.

Refleksol 90 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni od zewnątrz oraz od wewnątrz.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Kaseta z ekstrudowanego aluminium chroniąca tkaninę
– Aluminiowe prowadnice ekstrudowane lub nierdzewne prowadnice linkowe.
– Montaż modułowy rolet
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości wyrobu do 3 m).
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach

– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Emisja hałasu przez zasłony wewnętrzne z napędem nie jest uważana za znaczące zagrożenie i jest kwestią komfortu. Poziom ciśnienia akustycznego jest niższy lub równy 70 dB(A)
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Napęd elektryczny lub ręczny-korbowy
– Konstrukcja lakierowana proszkowo
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R90
Szerokość maksymalna: 3 m
Wysokość maksymalna: 4 m (listwowa), 3m (linkowa)
Maksymalne pole powierzchni tkaniny: 12 m2, (listwowa), 9 m2 (linkowa)
Średnica rury nawojowej: 63
Prowadnice: Listwowe: G80 (wewnętrzna), GC30, GC30F, GC30FD, Linka fi 2,5 mm
Belka dolna: Fi 42, fi35, FP33 (zewn. i wewn.); FG42 z profilem wzmacniającym FG42R (wewn.)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana, anodowane aluminium
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 53 / R / 2017
Odporność na obciążenie wiatrem 2 klasa (84Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 54 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
