Refleksol 95 Pomiar i Dane Techniczne

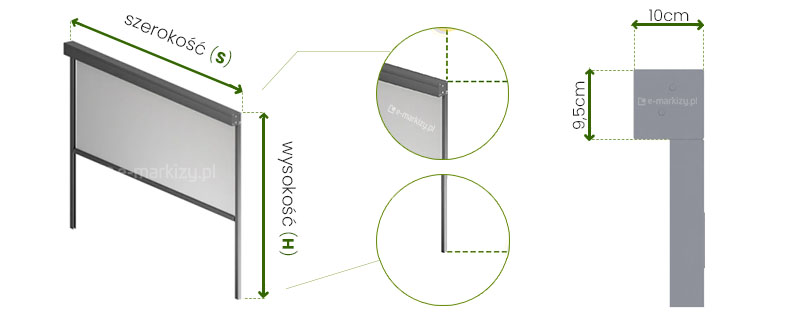

Schemat techniczny przedstawiający wymiary i konstrukcję rolety zewnętrznej typu refleksol 95 Aluprof składa się z trzech głównych części ilustrujących produkt z różnych perspektyw. Po lewej stronie widoczny jest rzut izometryczny całego urządzenia, które składa się z górnej kasety o prostopadłościennym kształcie, dwóch pionowych prowadnic bocznych oraz rozwijanej tkaniny osłonowej w kolorze jasnoszarym. Na tej ilustracji zaznaczono strzałkami wymiarowymi dwa kluczowe parametry: szerokość opisaną jako szerokość s oraz wysokość opisaną jako wysokość H. Szerokość mierzona jest wzdłuż górnej krawędzi kasety, natomiast wysokość obejmuje dystans od górnej krawędzi kasety do dolnego zakończenia prowadnic bocznych. W środkowej części grafiki znajdują się dwa zbliżenia w okręgach połączone liniami pomocniczymi z głównym schematem. Górne zbliżenie pokazuje detal połączenia kasety z prowadnicą boczną, podkreślając precyzyjne spasowanie elementów konstrukcyjnych oraz punkty pomiarowe szerokości i wysokości. Dolne zbliżenie prezentuje stopkę prowadnicy bocznej, wskazując na zakończenie profilu oraz punkt pomiaru wysokości refleksola. Prawa strona grafiki zawiera szczegółowy przekrój boczny kasety rolety refleksol 95 Selt. Przekrój ten ma kształt kwadratu o ściśle określonych wymiarach technicznych, gdzie szerokość kasety wynosi 10 cm, a jej wysokość to 9,5 cm. Pod kasetą widoczny jest fragment pionowej prowadnicy, co obrazuje sposób montażu tkaniny względem elementu maskującego. Całość przygotowana jest w stonowanej kolorystyce szarości z zielonymi akcentami w postaci strzałek i linii wymiarowych, co nadaje grafice profesjonalny i techniczny charakter dokumentacji produktowej.

Wymiarowanie refleksola 95:

S=Szerokość refleksola do 350cm
H=Wysokość systemu do 400cm

Wymiary kasety: szer. 100mm, wys. 95mm

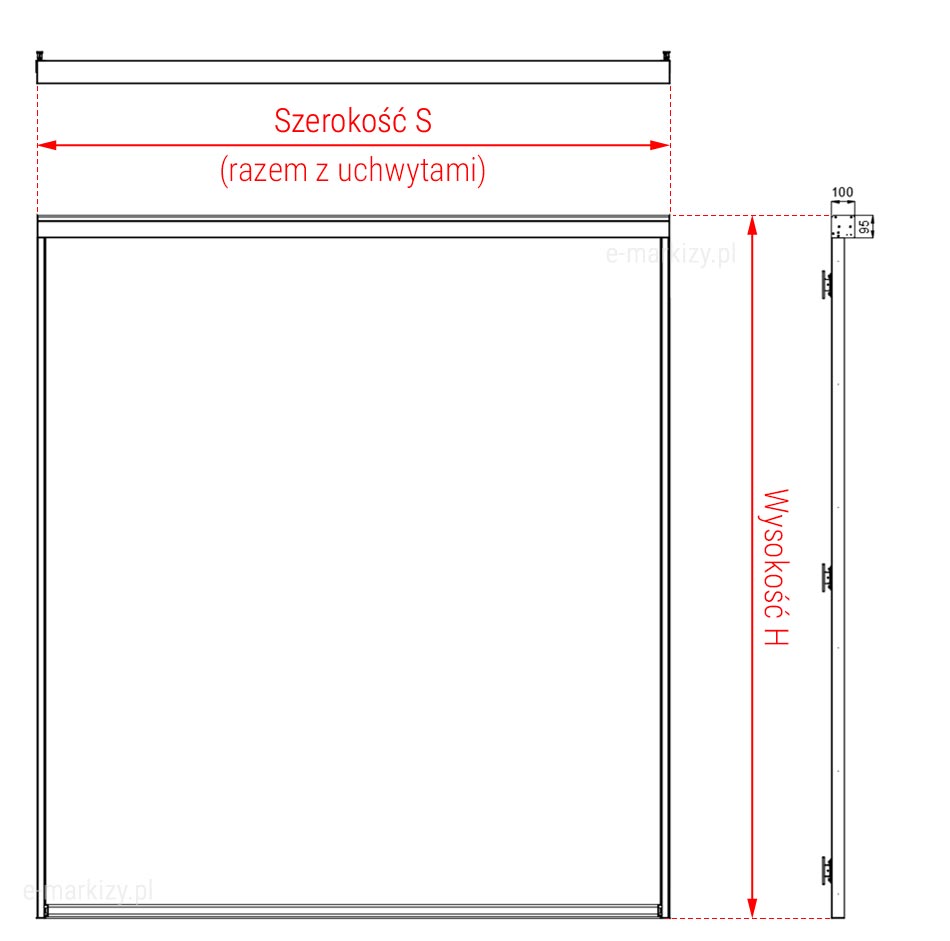

Rysunek techniczny przedstawia schemat wymiarowania zewnętrznego rolety materiałowej typu refleksol Ziiip 95, prezentując produkt w dwóch rzutach: od frontu oraz z boku. Dokumentacja została przygotowana w formie czarnych i czerwonych linii na białym tle, służąc do określenia całkowitych gabarytów montażowych osłony. W rzucie frontowym widoczna jest duża, prostokątna płaszczyzna tkaniny rozpięta między kasetą górną a belką dolną i prowadzona w bocznych prowadnicach. Nad kasetą znajduje się czerwona linia wymiarowa z opisem Szerokość S (razem z uchwytami), co definiuje całkowity wymiar poziomy urządzenia wraz z elementami montażowymi. Po prawej stronie rzutu frontowego umieszczono pionową, czerwoną strzałkę opisującą Wysokość H, mierzoną od górnej krawędzi kasety do dolnej krawędzi profilu obciążającego. Po prawej stronie grafiki znajduje się wąski rzut boczny systemu, który obrazuje profil prowadnicy oraz przekrój kasety górnej. Kaseta ma kształt kwadratu o bokach 95 mm na 100 mm, co zostało zaznaczone precyzyjnymi liczbami nad jej obrysem. Na boku prowadnicy widoczne są trzy symetrycznie rozmieszczone uchwyty montażowe, które służą do przytwierdzenia konstrukcji do podłoża. Cały schemat ma charakter instruktażowy, pozwalając na dokładne określenie przestrzeni potrzebnej do instalacji systemu refleksol Ziiip 95.

Refleksol 95 Pomiar z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 350cm
Wysokość H – jest to wysokość całkowita – do 400cm

Refleksol 95 Dane Techniczne

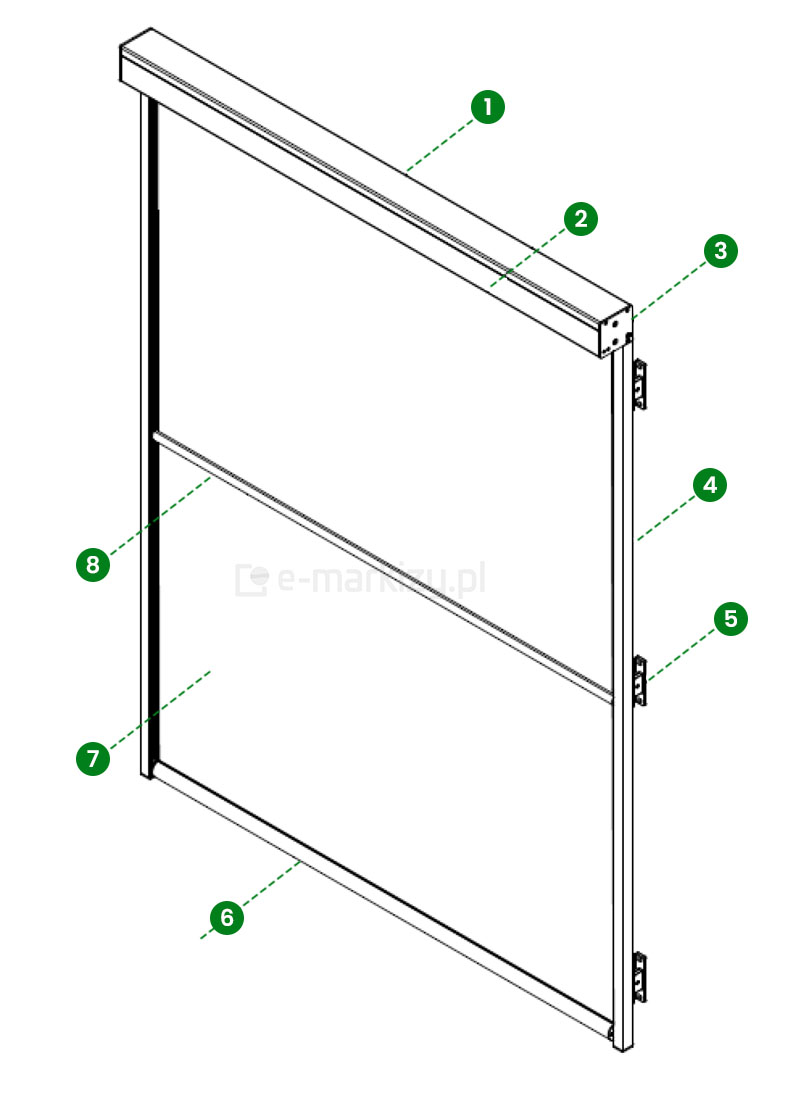

Rysunek techniczny w rzucie izometrycznym przedstawia budowę i poszczególne komponenty rolety zewnętrznej typu refleksol 95 Selt, gdzie kluczowe elementy zostały oznaczone cyframi od 1 do 8 w zielonych okręgach. Konstrukcja opiera się na górnej kasecie o kwadratowym przekroju, oznaczonej numerem 1, która stanowi osłonę dla mechanizmu zwijającego. Frontowa część kasety, czyli klapa rewizyjna, wskazany jest numerem 2, natomiast boczny dekiel zamykający kasetę oznaczono cyfrą 3. Pionowy system prowadzenia tkaniny składa się z bocznej prowadnicy, którą opisuje numer 4, oraz dedykowanych uchwytów montażowych przytwierdzonych do prowadnicy, oznaczonych numerem 5. Główną część osłony stanowi tkanina techniczna typu screen, wskazana numerem 7, która jest napięta między kasetą a dolną listwą obciążającą. Dolna krawędź materiału wykończona jest profilem obciążającym, który oznaczono numerem 6, zapewniającym stabilność płótna podczas pracy. Dodatkowo na połowie wysokości widoczna jest pozioma poprzeczka wzmacniająca tzw. profil antywind, oznaczony numerem 8. Cały schemat wykonany jest w formie czarno-białego rysunku liniowego z wyraźnymi zielonymi liniami pomocniczymi prowadzącymi do poszczególnych detali technicznych produktu.

Refleksol 95 – Komponenty

1 – zespół kasety R95
2 – rewizja kasety
3 – pokrywa boczna kasety R95
4 – prowadnica GC30F (opcjonalnie GC30FD lub GC30)
5 – uchwyt samonośny typ A (opcjonalnie typ B lub typ A modułowy)
6 – belka dolna ø42 (opcjonalnie FG120)
7 – tkanina refleksola
8 – belka przeciwwietrzna antywind (opcjonalnie)

Wersje refleksola zależnie od sposobu montażu posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny. Silniki posiadają stopień ochrony obudowy IP 44.

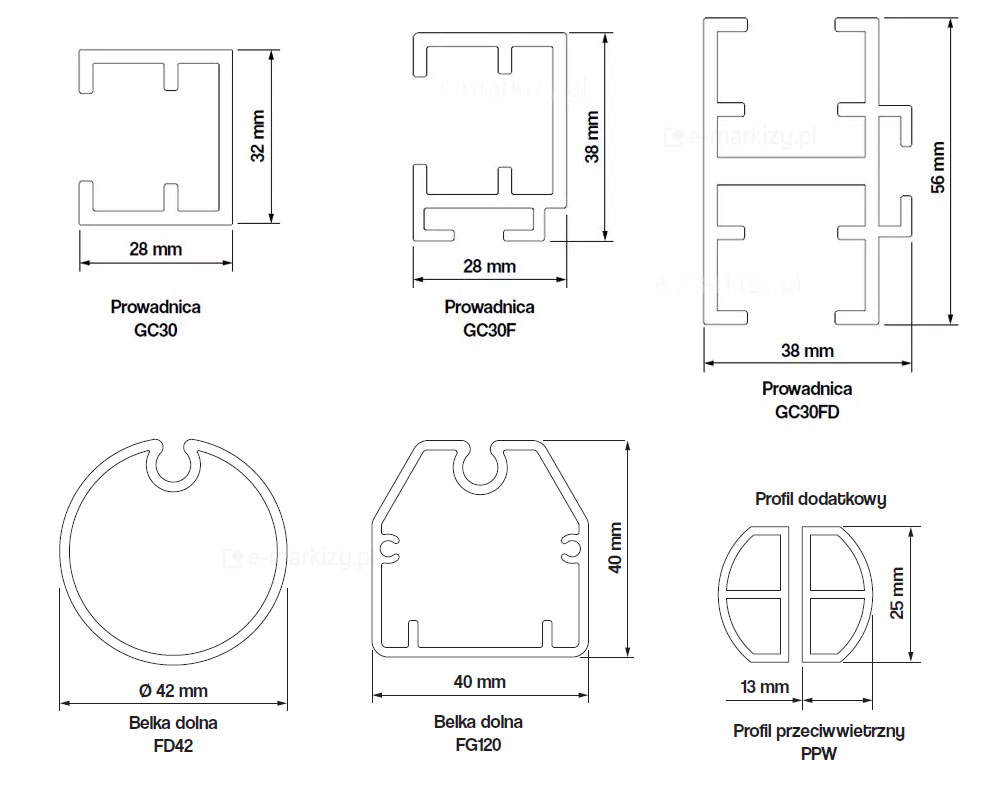

Przekroje prowadnic

• GC30
• GC30F
• GC30FD

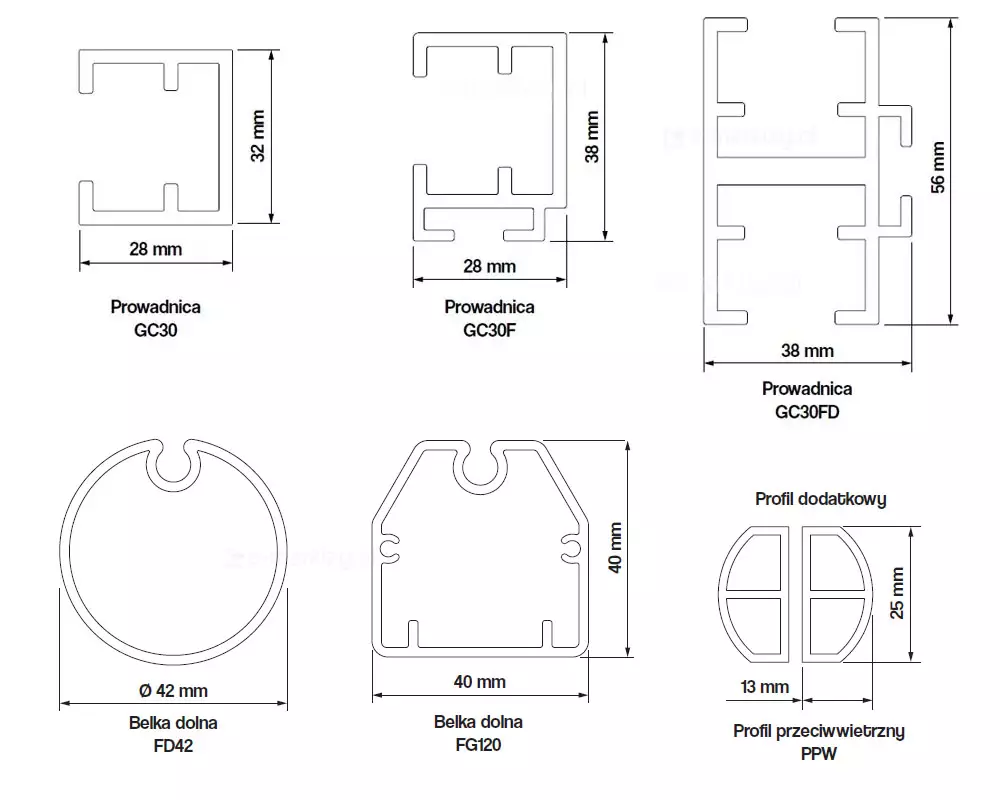

Przekroje belek

• belka dolna ø42, opcja dla prowadnic listwowych
• belka dolna FG120
dedykowana dla prowadnic linkowych oraz listwowych GC30, GC30F

• belka przeciwwietrzna (antywind)

Sterowanie roletami screen

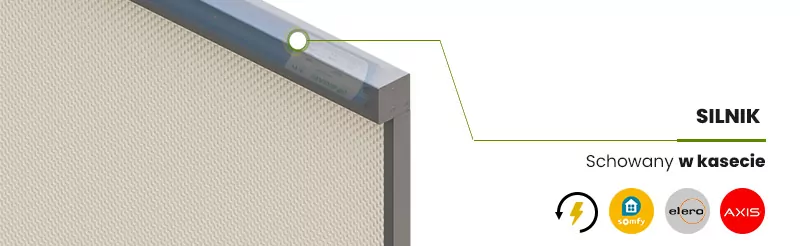

Refleksol 95 może być sterowany silnikiem elektrycznym. Przewód wyprowadzony jest na długość ok. 2mb z otworu umieszczonego z boku lub od tyłu kasety refleksola.

Zobacz informacje o sterowaniu elektrycznym

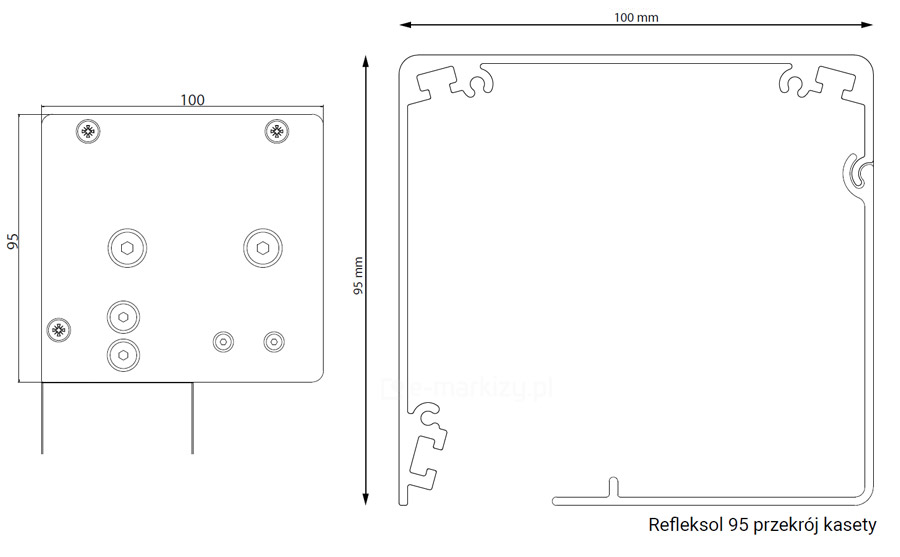

Rysunek techniczny przedstawia dwa powiązane ze sobą schematy konstrukcyjne obudowy górnej systemu refleksol Ziiip 95. Grafika, wykonana w stylistyce czarnych linii konturowych na białym tle, opatrzona jest podpisem: Refleksol 95 przekrój kasety. Po lewej stronie widoczny jest widok boczny (zewnętrzny) boczka kasety o kształcie zbliżonym do kwadratu. Na płaszczyźnie elementu rozmieszczono osiem punktów montażowych: cztery mniejsze śruby typu torx lub krzyżak w narożnikach oraz cztery większe otwory pod śruby imbusowe lub montażowe umieszczone w części środkowej i dolnej. Wysokość boczka wynosi 95 mm, a jego szerokość 100 mm, co definiuje kompaktowe wymiary zewnętrzne osłony. Z dolnej części boczka wychodzą dwie pionowe linie sugerujące wyprowadzenie prowadnic bocznych. Prawa część rysunku prezentuje precyzyjny przekrój poprzeczny aluminiowego profilu kasety. Profil ma formę otwartej od dołu skrzynki z zaokrąglonymi narożnikami zewnętrznymi. Wymiary zewnętrzne profilu to 100 mm szerokości (głębokości) oraz 95 mm wysokości. Wewnątrz profilu widoczne są liczne detale technologiczne, w tym specjalne gniazda i wypusty montażowe w górnych narożnikach, służące do stabilnego osadzenia rury nawojowej oraz boczka. Na prawej ściance wewnętrznej znajduje się charakterystyczne zagłębienie z zamkiem typu C, a u dołu widoczna jest pozioma półka usztywniająca z małym pionowym żebrem. Grubość ścianek profilu jest zróżnicowana, co zapewnia optymalny stosunek wagi do wytrzymałości konstrukcyjnej systemu refleksol Ziiip 95.

Refleksol 95 – Przekrój kasety

Szerokość kasety: 100mm
Wysokość kasety: 95mm

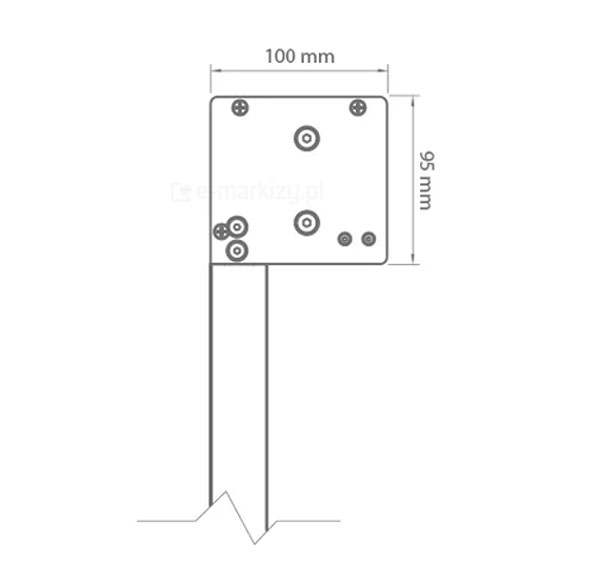

Rysunek techniczny prezentuje szczegółowy przekrój boczny kasety osłonowej systemu refleksol 95 Selt wraz z widocznym fragmentem prowadnicy pionowej. Kaseta ma formę zbliżoną do kwadratu o precyzyjnie określonych wymiarach zewnętrznych: szerokość konstrukcji wynosi 100 mm, natomiast jej wysokość to 95 mm. Na bocznej płaszczyźnie kasety, pełniącej funkcję dekla zamykającego, widoczne są punkty montażowe w postaci rozmieszczonych symetrycznie otworów na śruby lub nity, które służą do stabilnego połączenia elementów mechanizmu wewnętrznego z obudową. Bezpośrednio pod kasetą, zlicowana z jej tylną krawędzią, znajduje się pionowa prowadnica boczna, która schodzi w dół, tworząc kanał dla tkaniny rolety. Dolna część prowadnicy jest ucięta linią zygzakowatą, co w nomenklaturze technicznej oznacza kontynuację elementu poza kadr rysunku. Schemat jest wykonany w minimalistycznej, liniowej formie na białym tle, z wykorzystaniem szarych linii wymiarowych zakończonych strzałkami, co pozwala na jednoznaczne odczytanie gabarytów systemu refleksol 95 Selt.

Przekrój boczny refleksola

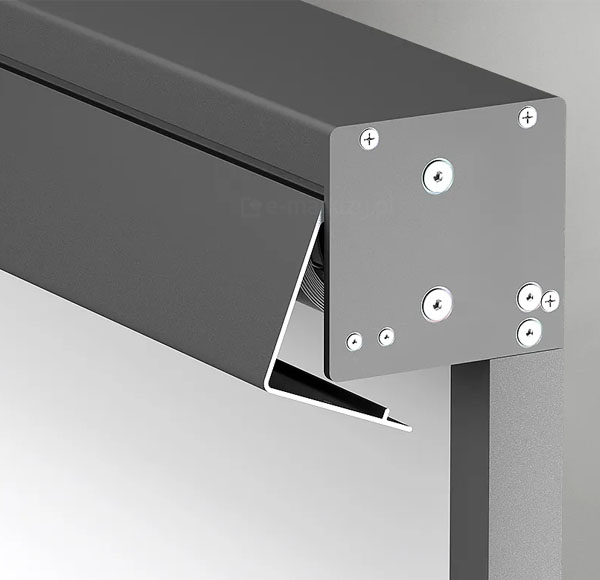

Widok boczny kasety refleksola 95 firmy Aluprof z widocznymi śrubami mocującymi rurę nawojową, napęd, prowadnice oraz elementy kasety. We frontowej częście lekko uchylona klapa rewizyjna zapewniająca dostęp do mechanizmów i tkaniny rolety. Antracytowa kwadratowe kaseta, antracytowa prowadnica oraz biała tkanina przedstawione na jasnoszarym tle.

Rewizja kasety znajduje się z przodu reflekola

Refleksol 95 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, a także wydzielanie przestrzeni.

Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia.
– Zwiększają udział światła rozproszonego w pomieszczeniu.
– Aluminiowe prowadnice ekstrudowane.
– Możliwość bezpośredniego montażu prowadnic do wnęki.
– Możliwość montażu modułowego prowadnic na wspólnych uchwytach samonośnych.
– Opcjonalnie profil antywind redukujący deformacje tkaniny pod naporem wiatru (przy szerokości do 3 m).
– Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
– Ograniczają przenikanie hałasu do wnętrza budynku.

– Nie wydzielają toksycznych substancji w trakcie eksploatacji.
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44.
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym.
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia.
– Konstrukcja lakierowana proszkowo.
– Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
– Napęd elektryczny.
– Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE REFLEKSOL R95
Szerokość maksymalna: 3,5 m
Wysokość maksymalna: 4 m
Maksymalne pole powierzchni tkaniny: 14 m2
Średnica rury nawojowej: 63mm
Prowadnice: GC30 lub GC30F i GC30FD na uchwytach samonośnych typ A (refleksolowe) o wysięgu 39-45 mm lub typ B (żaluzjowe) o wysięgu 52-58 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 90 W do 115 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,5 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 6-15 Nm
– prędkość obrotowa od 14 obr / min do 55 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 70°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne oraz Wewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 86 / R / 2020
Odporność na obciążenie wiatrem: Klasa 2 (84 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
