Refleksol XL MA Pomiar i Dane Techniczne

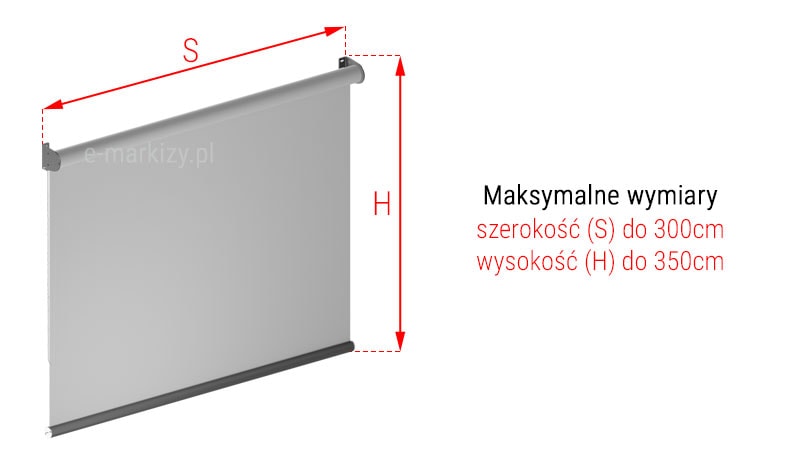

Refleksol XL MA pomiar szerokości i wysokości przedstawiony na obrazie w pełni rozwiniętego refleksola z jasnoszarą tkaniną i grafitową konstrukcją na białym tle. Od skrajów zewnętrznych powierzchni uchwytów ściennych poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczona została czerwona dwukierunkowa strzałka, a nad nią symbol "S". Po prawej stronie, od skraju górnej powierzchni uchwytu ściennego oraz od skraju belki dolnej, poprowadzono przerywane linie, pomiędzy którymi zamieszczona została czerwona dwukierunkowa strzałka, a przy niej, z lewej strony symbol "H". Obok obrazu napisy "Maksymalne wymiary szerokość (S) do 300cm wysokość (H) do 350cm".

Wymiarowanie refleksola XL-MA

S=Szerokość refleksola do 300cm
H=Wysokość systemu do 350cm
*maksymalna wysokość 350cm dostępna przy szerokości 250cm

Wymiary kasety: szer. 108mm, wys. 95mm

Refleksol XL MA Pomiar – Szczegóły

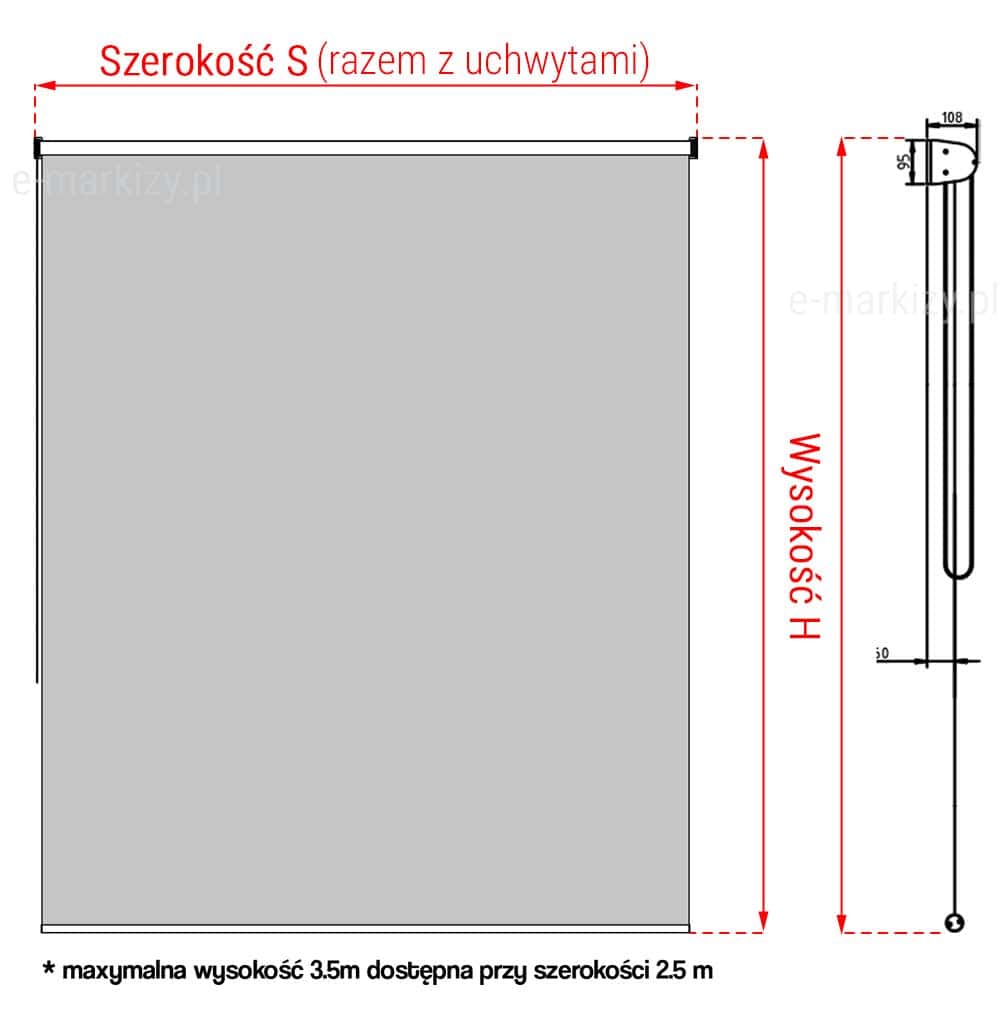

Schemat techniczny przedstawiający instrukcję pomiaru rolety Refleksol XL-MA. Na grafice widoczny jest widok z przodu rozwiniętej osłony w kolorze szarym oraz widok boczny, na które naniesiono czerwone linie wymiarowe z opisami. Szerokość S definiowana jest jako całkowity wymiar zewnętrzny urządzenia, mierzony razem z bocznymi uchwytami montażowymi. Wysokość H określa dystans od górnej krawędzi systemu do dolnego punktu zakotwiczenia linki prowadzącej. Rzut boczny w prawej części rysunku wskazuje wymiary kasety: wysokość 95 mm oraz głębokość 108 mm. U dołu grafiki znajduje się istotna uwaga techniczna informująca, że maksymalna wysokość 3,5 m jest dostępna przy zachowaniu szerokości do 2,5 m.

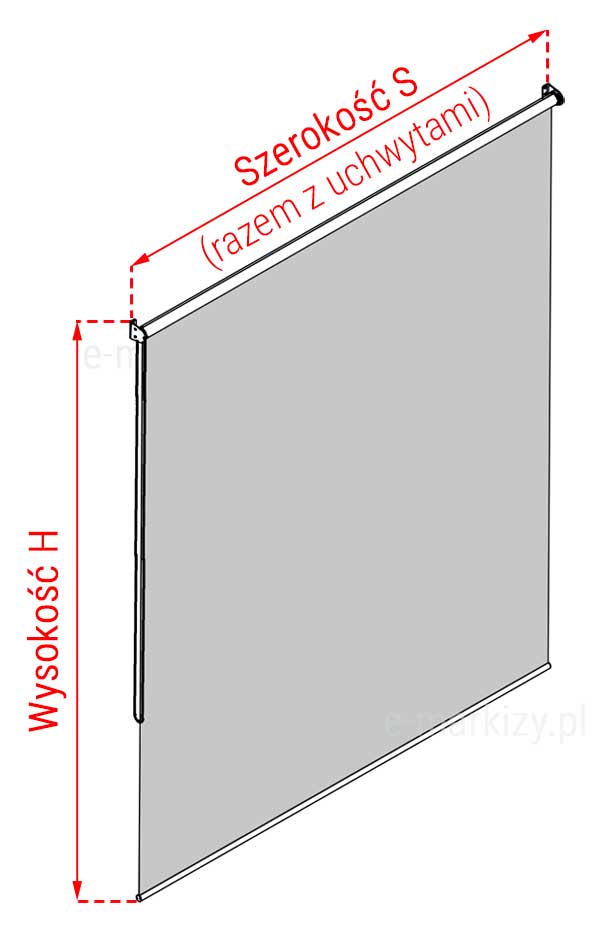

Rysunek techniczny w rzucie aksonometrycznym przedstawiający sposób pomiaru rolety Refleksol XL-MA. Na schemacie widoczna jest rozwinięta roleta z jasnoszarą tkaniną, zamontowana na bocznych uchwytach. Czerwone linie pomocnicze ze strzałkami wskazują dwa kluczowe parametry: Szerokość S, która mierzona jest jako całkowity wymiar zewnętrzny urządzenia wraz z uchwytami montażowymi, oraz Wysokość H, określającą dystans od górnej krawędzi systemu do dolnej krawędzi belki obciążającej. Grafika służy jako czytelna instrukcja dla użytkownika, pozwalająca na prawidłowe zwymiarowanie osłony przed zamówieniem.

Refleksol XL MA Dane Techniczne

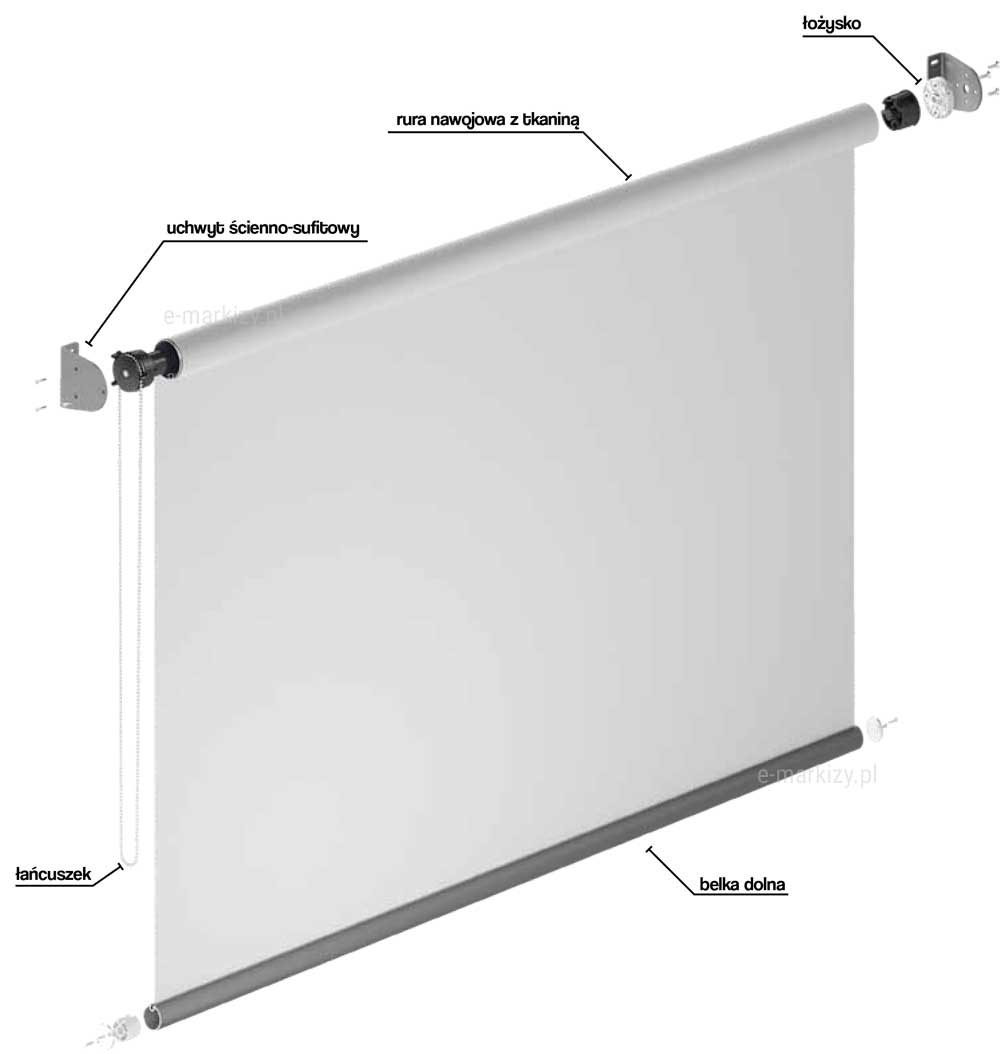

Schemat techniczny prezentujący budowę i poszczególne komponenty rolety wewnętrznej Refleksol XL-MA Aluprof sterowanej ręcznie. Na biały tle widoczny jest model 3D rozłożonej osłony wraz z opisami wskazującymi na kluczowe elementy konstrukcyjne systemu. W górnej części znajduje się rura nawojowa z jasną tkaniną, osadzona po prawej stronie na łożysku i zamocowana do podłoża za pomocą bocznych uchwytów ścienno-sufitowych. Po lewej stronie widoczny jest mechanizm sterujący z wyprowadzonym pętlowym łańcuszkiem, służącym do podnoszenia i opuszczania rolety. Dolna krawędź tkaniny została wykończona obciążającą belką dolną o okrągłym przekroju, która zapewnia odpowiednie napięcie materiału. Elementy montażowe, takie jak boczki i zaślepki, zostały przedstawione w formie rozstrzelonej, co pozwala na dokładne prześledzenie sposobu składania całego systemu.

Refleksol XL-MA – Komponenty:

– rura nawojowa z tkaniną
– uchwyt ścienno-sufitowy
– belka dolna,
– prowadnica linkowa
– napinacz linki

Refleksol XL MA Aluprof z uchwytem ścienno-sufitowym i sterowaniem łańcuszkiem. Osłona przeciwsłoneczna do montażu zewnętrznego lub wewnętrznego, idealna do okien, balkonów i tarasów. Manualny mechanizm łańcuszkowy zapewnia prostą obsługę i precyzyjne ustawienie tkaniny.

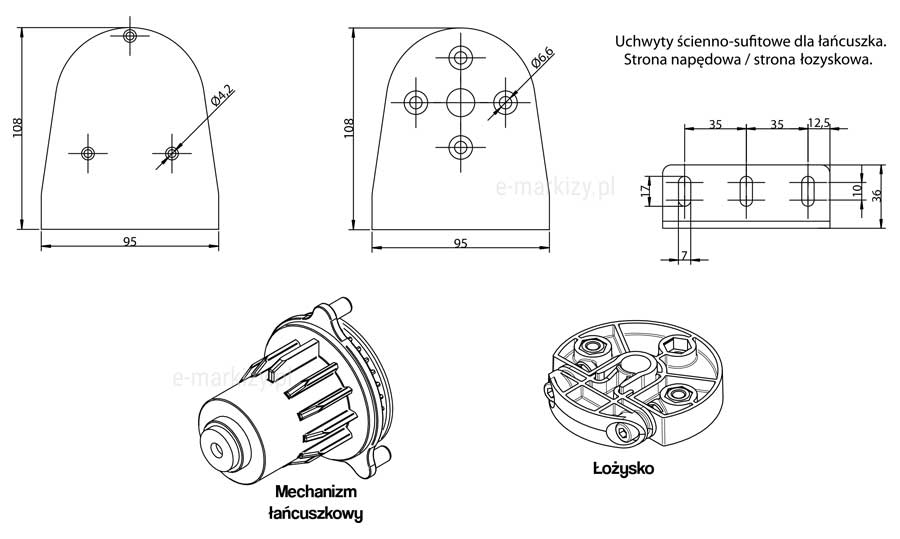

Uchwyty ścienno-sufitowe

– uchwyt trzymający łańcuszek
– mechanizm łańcuszkowy
– łożysko łańcuszka sterującego refleksolem

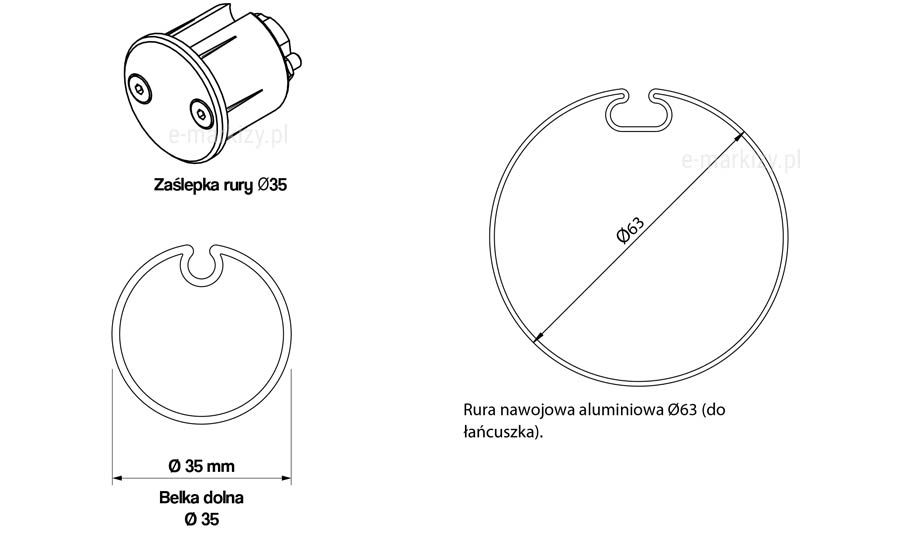

Rysunek techniczny przedstawiający komponenty systemu rolety Refleksol XL-MA, skupiający się na rurze nawojowej oraz belce dolnej. W lewym górnym rogu widoczny jest widok izometryczny zaślepki rury o średnicy 35 mm, wykonanej z tworzywa z widocznymi dwoma wkrętami mocującymi na czołowej powierzchni. Poniżej znajduje się przekrój poprzeczny okrągłej belki dolnej o średnicy 35 mm, posiadającej w górnej części charakterystyczny wpust w kształcie łezki do mocowania tkaniny. Po prawej stronie umieszczono duży schemat przekroju poprzecznego aluminiowej rury nawojowej o średnicy 63 mm, dedykowanej do sterowania łańcuszkowego. Rura ta również posiada zintegrowany kanał montażowy dla tkaniny o analogicznym kształcie co w belce dolnej. Całość opracowana jest w czarno-białej stylistyce z wyraźnym oznaczeniem wymiarów średnic dla każdego z prezentowanych elementów.

Przekroje rur refleksola

– Rura nawojowa aluminiowa 63mm (do łańcuszka)
– belka dolna 35mm
– zaślepka rury 35mm

Wewnętrzna roleta screenowa Refleksol XL MA z systemem łańcuszkowym. Na zdjęciu uchwyt ścienny i sufitowy, które pozwalają na dopasowanie sposobu montażu do charakterystyki wnętrza. Idealna do dużych przeszkleń w biurach i mieszkaniach.

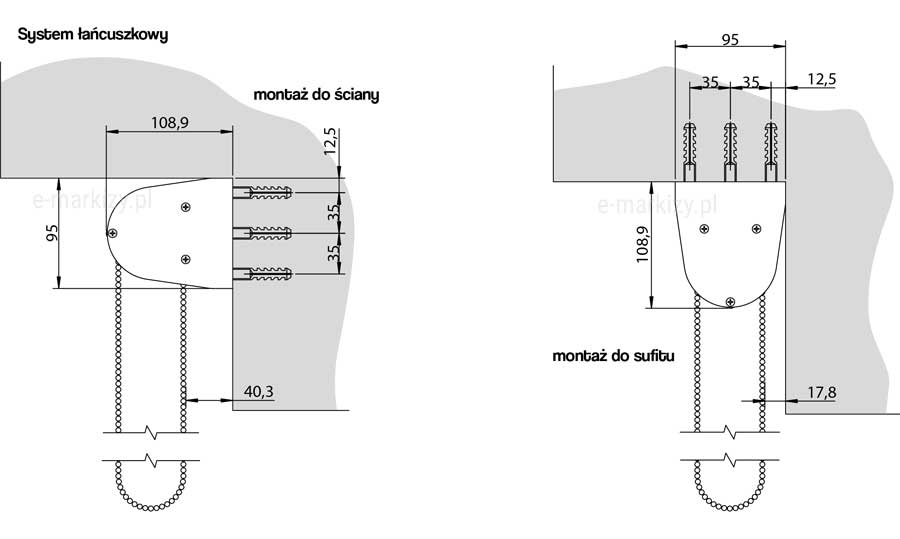

System łańcuszkowy w rolecie

– Montaż do ściany lub montaż do sufitu

Refleksol XL-MA Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych, przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola
– System nie wymaga zasilania (napęd ręczny)
– Wyrób bezkasetowy wolnowiszący
– Aluminiowe uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Zapobiega nagrzewaniu się pomieszczeń, co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu

– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Sterowanie odbywa za pomocą łańcuszka pracującego w pętli
– Wyrób zawiera element zabezpieczający łańcuszek przed utworzeniem wolnowiszącej pętli

PARAMETRY TECHNICZNE REFLEKSOL RXL-MA
Szerokość maksymalna: 3 m
Wysokość maksymalna: 3,5 m (przy maksymalnej szerokości 2,5 m)
Maksymalne pole powierzchni tkaniny: 9 m2
Średnica rury nawojowej: 63mm
Belka dolna: 35 mm lub 42 mm

Napęd ręczny: Łańcuszek w pętli o długościach: 240, 360, 460 cm
Mechanizm zwijający: czarny
Zabezpieczenie pętli łańcuszka: bezbarwny uchwyt zabezpieczający
Kolor konstrukcji RAL
Model tkaniny Soltis, Veroglim Acoustics, Screen Double Side, Flash Guard, Sunworker, Screen 350 i 550, Serge 600
Zastosowanie Wewnętrzne
