Refleksol XL Pomiar i Dane Techniczne

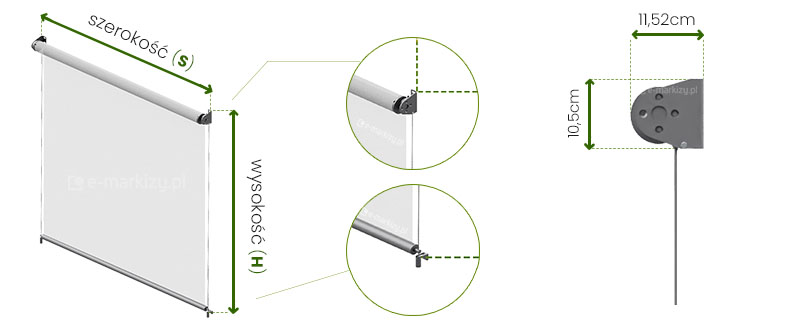

Rysunek techniczny przedstawia schemat pomiarowania oraz wymiary gabarytowe uchwytu rolety zewnętrznej Refleksol XL w wersji bezkasetowej. Po lewej stronie widoczna jest izometryczna wizualizacja rolety z zaznaczonymi zielonymi strzałkami określającymi szerokość całkowitą (S) oraz wysokość całkowitą (H) systemu. Szerokość mierzona jest między zewnętrznymi krawędziami uchwytów montażowych, natomiast wysokość obejmuje dystans od górnej krawędzi uchwytu do dolnego punktu mocowania linki. Środkowa część grafiki zawiera dwa powiększenia w okręgach, które precyzyjnie wskazują punkty styku osi konstrukcyjnych dla górnego wspornika oraz dolnego napinacza linki. Prawa część rysunku prezentuje boczny rzut wspornika montażowego z naniesionymi wymiarami: wysokość uchwytu wynosi 10,5 cm, a jego całkowita szerokość (głębokość) to 11,52 cm. Z dolnej części wspornika wyprowadzona jest pionowa linia symbolizująca prowadzenie linkowe.

Wymiarowanie refleksola XL

Refleksol zewnętrzny:
S=Szerokość refleksola do 300cm
H=Wysokość systemu do 300cm

Refleksol wewnętrzny:
S=Szerokość refleksola do 400cm
H=Wysokość systemu do 400cm

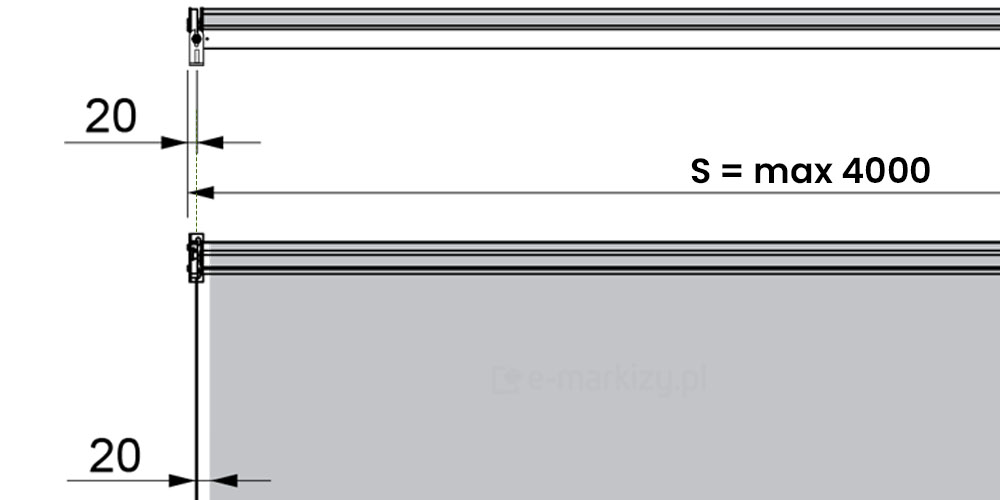

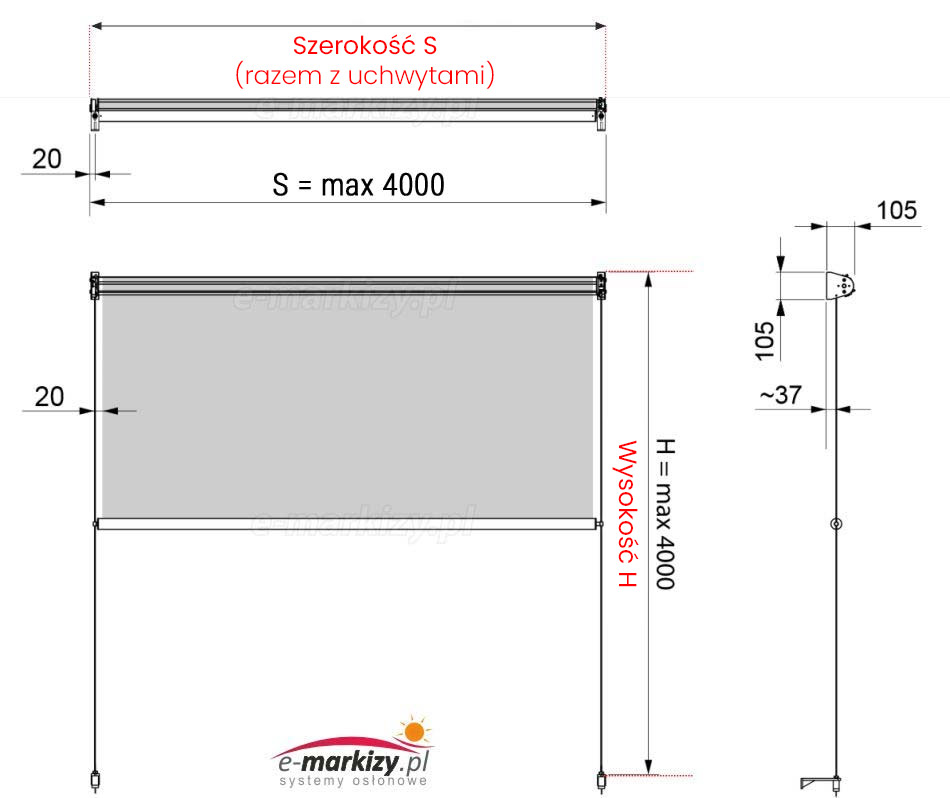

Refleksol XL Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 400cm
Wysokość H – jest to wysokość całkowita – do 400cm


Refleksol XL Dane Techniczne

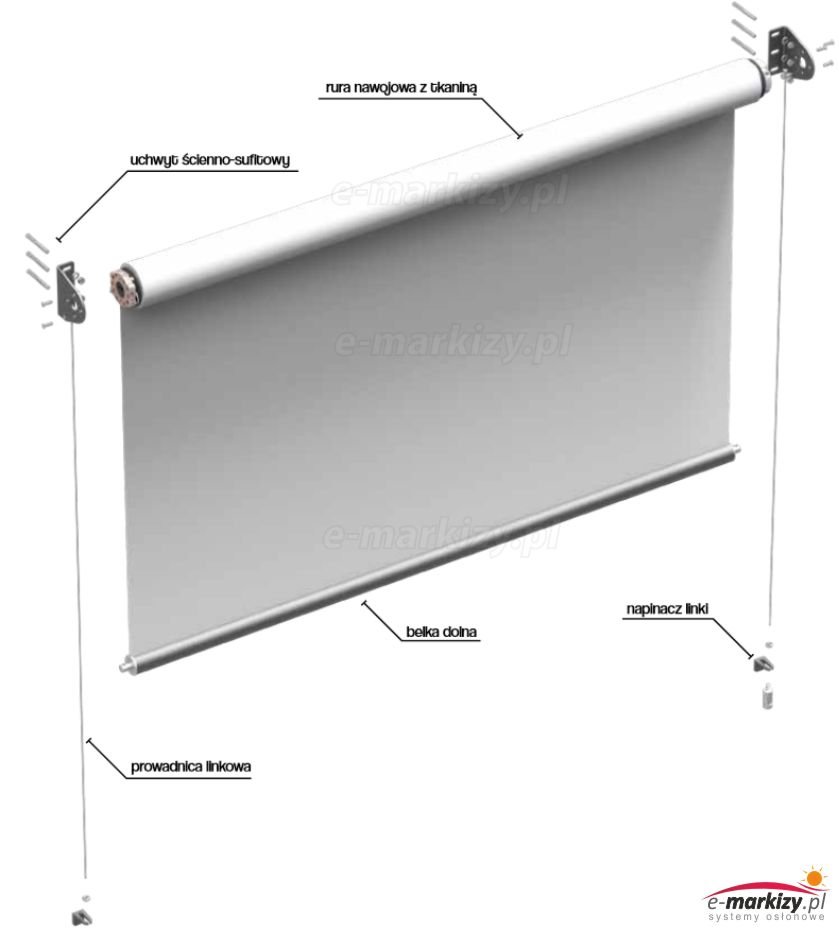

Schematyczna wizualizacja prezentuje główne komponenty budowy systemu rolety zewnętrznej Refleksol XL Aluprof w wersji bezkasetowej, przedstawione w formie rozstrzelonej na jasnym tle. Centralnym elementem jest rura nawojowa z nawiniętą częściowo tkaniną o gładkiej strukturze i jasnoszarym kolorze. Po obu stronach rury znajdują się uchwyty ścienno-sufitowe wraz z zaznaczonymi graficznie kołkami montażowymi, które służą do przytwierdzenia konstrukcji do podłoża. Dolna krawędź materiału jest usztywniona poprzez belkę dolną o cylindrycznym przekroju. System stabilizacji tkaniny tworzy prowadnica linkowa, składająca się z pionowych stalowych linek biegnących wzdłuż bocznych krawędzi rolety. Na dole, po obu stronach, widoczne są napinacze linki, które mocują system prowadzenia do podłoża lub ściany, zapewniając odpowiednie napięcie linek stabilizujących. Wszystkie kluczowe elementy zostały opatrzone czytelnymi etykietami tekstowymi z liniami wskazującymi konkretne części mechanizmu.

Refleksol XL– Komponenty

– rura nawojowa z tkaniną
– uchwyt ścienno-sufitowy
– belka dolna,
– prowadnica linkowa
– napinacz linki

Wersje refleksola z prowadnicami linkowymi posiadają różne komponenty w zależności do sposobu montażu (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

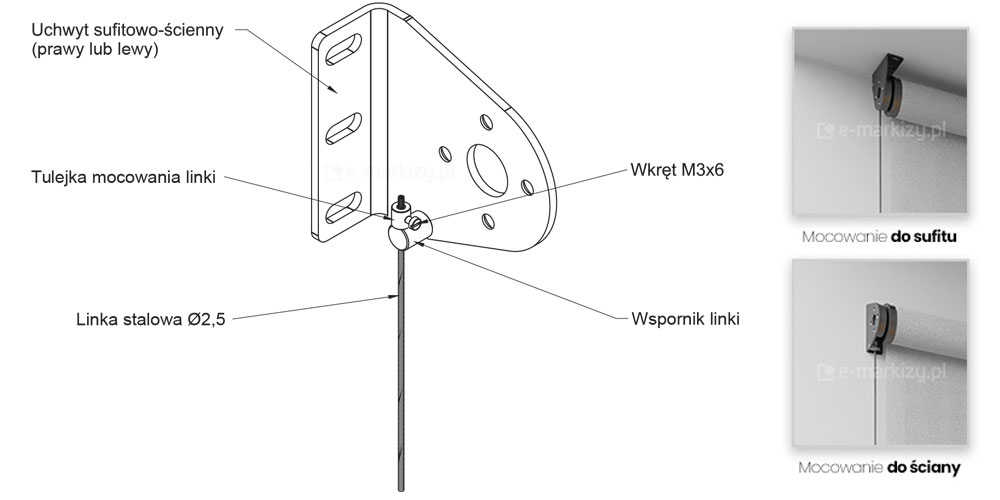

Rysunek techniczny przedstawia szczegółową budowę uchwytu sufitowo-ściennego rolety Refleksol XL wraz z elementami systemu prowadzenia linkowego. Centralną część grafiki stanowi schematyczny rysunek izometryczny metalowego wspornika z widocznymi trzema podłużnymi otworami montażowymi na bocznej płaszczyźnie oraz okrągłym otworem centralnym na osi obrotu rury nawojowej. Do dolnej części wspornika przytwierdzony jest system mocowania linki, składający się ze wspornika linki, tulejki mocowania linki oraz wkrętu zabezpieczającego o parametrach M3x6. Z mechanizmu wyprowadzona jest pionowo w dół linka stalowa o średnicy 2,5 mm. Po prawej stronie schematu umieszczono dwa zdjęcia poglądowe prezentujące praktyczne zastosowanie elementu w rzeczywistych warunkach montażowych. Górne zdjęcie obrazuje mocowanie do sufitu, gdzie wspornik przylega dłuższą krawędzią do poziomej powierzchni stropu, natomiast dolne zdjęcie przedstawia mocowanie do ściany, w którym uchwyt jest przytwierdzony do pionowej płaszczyzny elewacji.

Mocowanie linki do uchwytu ścienno-sufitowego

– Uchwyt sufitowo-ścienny
– tulejka mocowania linki
– wspornik linki
– linka stalowa 2,5mm
– wkręt

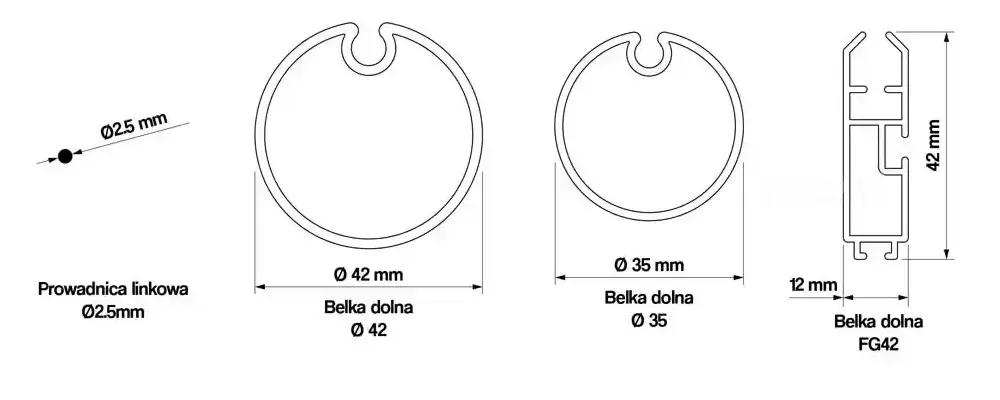

Belki dolne przekroje

Belki dolne przekroje

– Prowadnica linkowa
– Belka dolna Fi42
– Belka dolna Fi35
– Belka dolna FG42



Belki dolne dobierane są do rodzaju prowadzenia refleksola:

– Prowadnica linkowa – belka dolna Fi42
– System wolnowiszący – belka dolna Fi42, Fi35 lub FG42, standardowo stosowana jest belka dolna FG42.

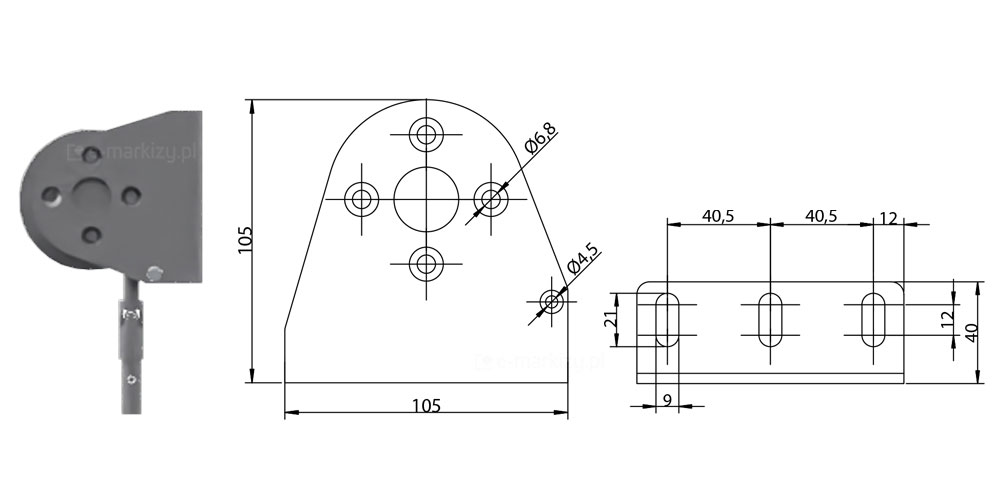

Grafika przedstawia szczegółową dokumentację techniczną oraz wizualizację komponentu mocującego stosowanego w systemach osłon zewnętrznych, takich jak refleksol XL, ze szczególnym uwzględnieniem budowy uchwytu. Po lewej stronie zdjęcia znajduje się render 3D w kolorze szarym, prezentujący mechanizm korbowy zamocowany w masywnym, półkolistym uchwycie, z którego wyprowadzony jest pionowy trzpień do podłączenia korby ręcznej. Środkowa część ilustracji to rzut boczny (elewacja) uchwytu o całkowitej wysokości 105 milimetrów i szerokości podstawy 105 milimetrów. Półkolisty profil górny zawiera system otworów montażowych, w tym centralny otwór osiowy oraz cztery otwory pomocnicze o średnicy 6,8 milimetra rozmieszczone promieniście, a także dodatkowy otwór o średnicy 4,5 milimetra w dolnej części blachy. Prawa część grafiki przedstawia rzut z góry podstawy montażowej o szerokości 40 milimetrów i długości korespondującej z szerokością uchwytu. Podstawa wyposażona jest w trzy podłużne otwory fasolkowe o wymiarach 9 na 21 milimetrów, rozmieszczone w symetrycznym rozstawie 40,5 milimetra od osi środkowej. Dodatkowo zaznaczono krawędź montażową o szerokości 12 milimetrów z mniejszymi otworami o średnicy 12 milimetrów. Precyzyjne wymiarowanie techniczne na białym tle pozwala na dokładne zaplanowanie miejsca instalacji systemu refleksol XL, zapewniając odpowiedni dystans mechanizmu napędowego od płaszczyzny elewacji lub ramy okiennej.

Montaż do sufitu lub ściany – uchwyt ścienno-sufitowy

Uchwyt przeznaczony dla korby i silnika

Wersja lewa i prawa jest odbiciem lustrzanym

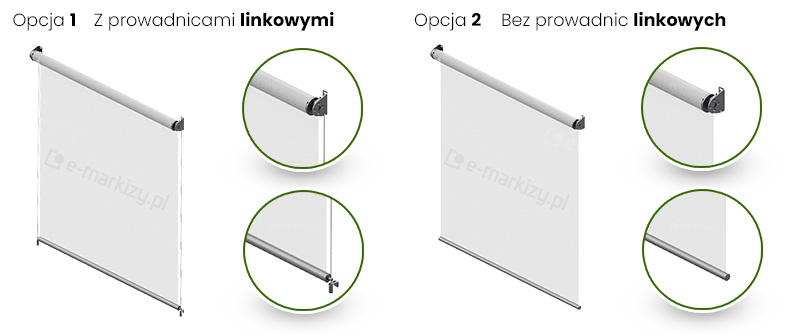

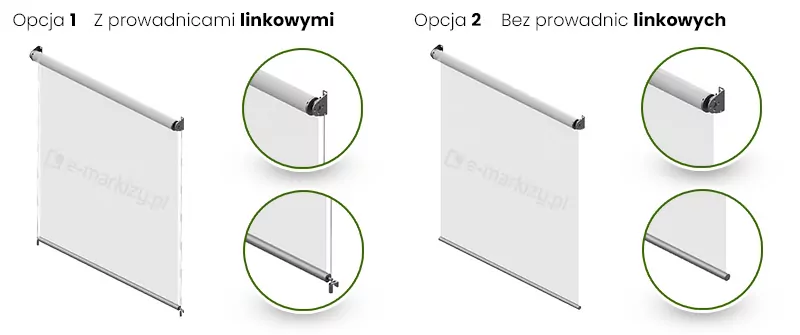

Grafika przedstawia porównanie dwóch wariantów konfiguracji systemu rolety zewnętrznej Refleksol XL Aluprof, podzielone na sekcje Opcja 1 oraz Opcja 2. Po lewej stronie, pod nagłówkiem Opcja 1 Z prowadnicami linkowymi, widoczna jest wizualizacja rolety wyposażonej w system stabilizacji bocznej. Dwa zielone okręgi po prawej stronie tego wariantu prezentują zbliżenia na kluczowe detale: górne mocowanie linki stalowej do wspornika oraz dolny napinacz linki przytwierdzony do podłoża, przez który przechodzi pionowa linka prowadząca. Po prawej stronie grafiki, pod nagłówkiem Opcja 2 Bez prowadnic linkowych, zaprezentowano alternatywną wersję rolety o swobodnie wiszącej tkaninie. Zbliżenia w zielonych okręgach dla tej opcji pokazują standardowy wspornik górny bez dodatkowych uchwytów linkowych oraz belkę dolną o gładkim zakończeniu, która nie posiada bocznych oczek ani systemów naciągowych. Całość zestawienia pozwala na szybkie rozróżnienie budowy zakończeń rury nawojowej i belki dolnej w zależności od wybranego sposobu prowadzenia materiału.

Refleksol z prowadnicami linkowymi lub wolnowiszący

Refleksol XL może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belkę dolną.

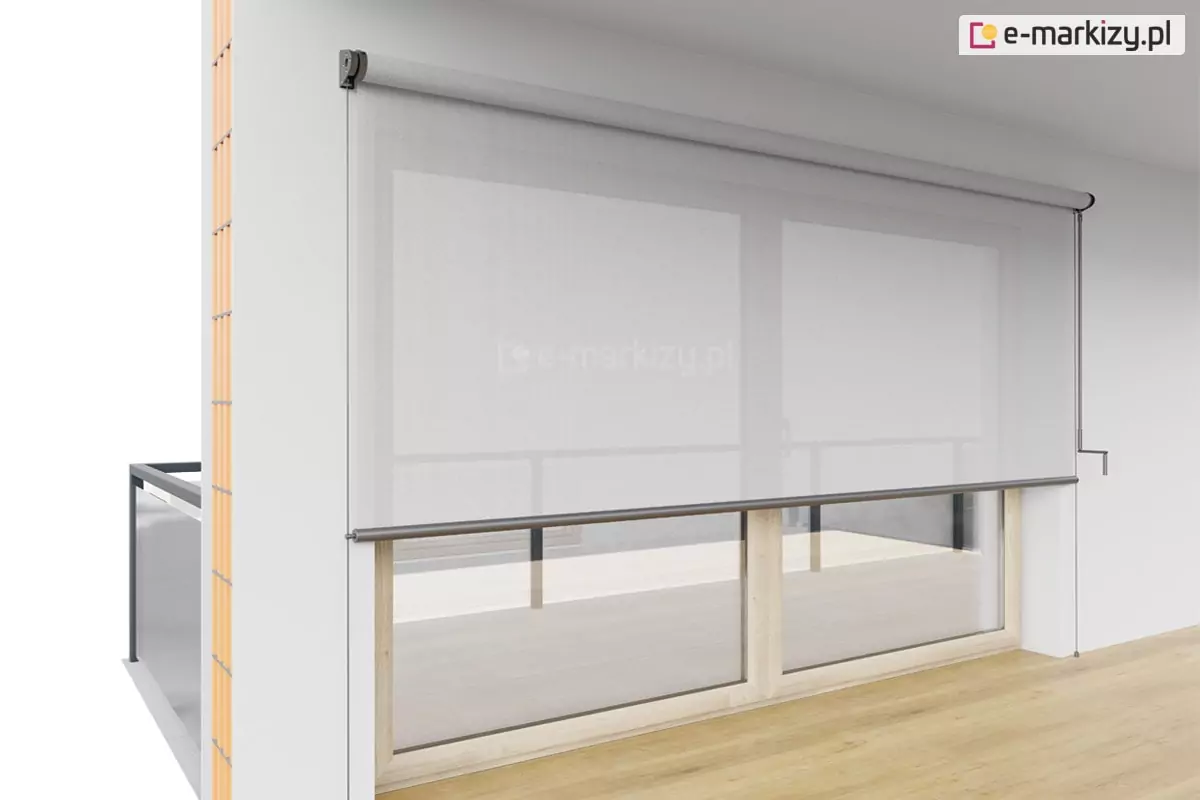

Uchwyt ścienno-sufitowy przymocowany jest do ściany, wnęki lub ramy okna, a napinacze prowadnic linkowych do ściany lub podłoża.

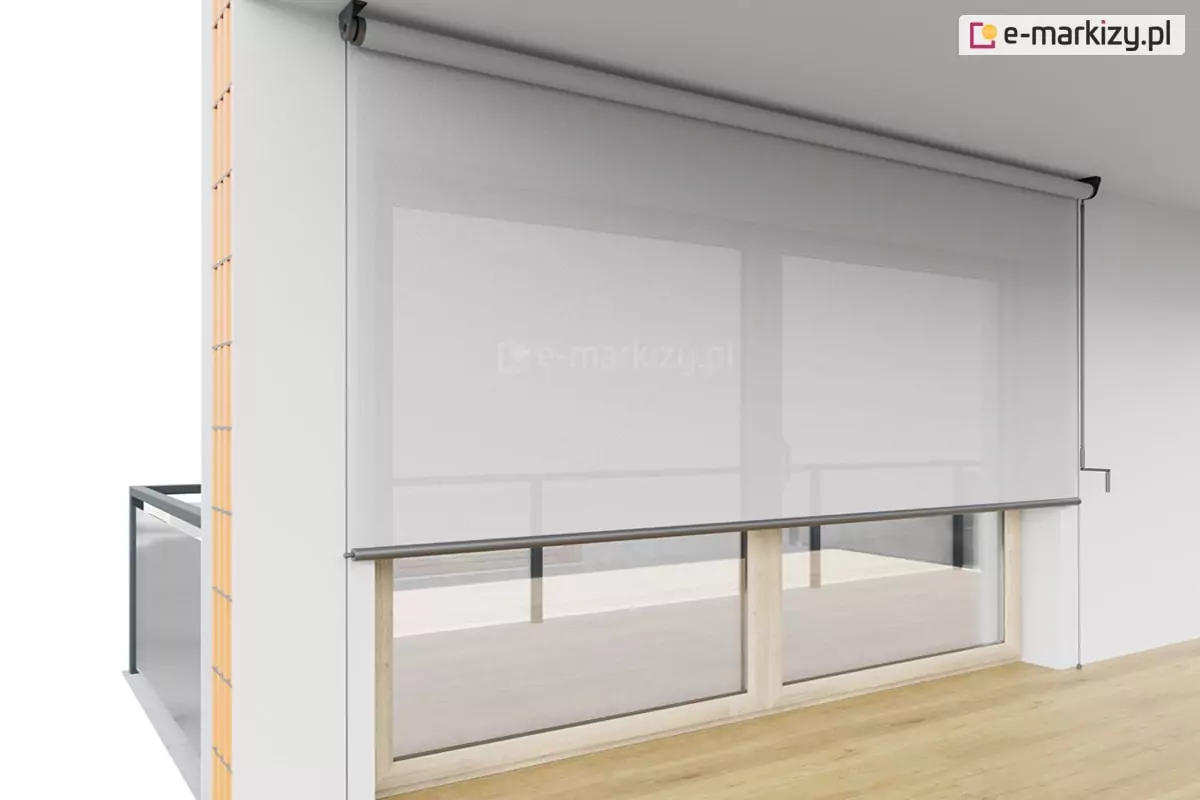

Uchwyt ścienno-sufitowy przymocowany jest do sufitu lub wnęki, a napinacze prowadnic linkowych do ściany lub podłoża.

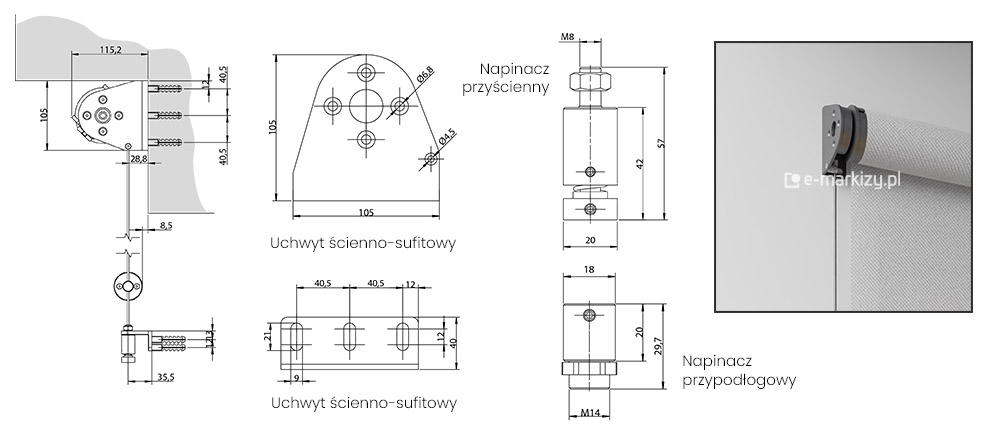

Rysunek techniczny zawiera szczegółowe zestawienie wymiarów i schematów montażowych komponentów rolety Refleksol XL w wersji bezkasetowej. Po lewej stronie przedstawiono przekrój boczny montażu ściennego, gdzie uchwyt o wysokości 105 mm i głębokości 115,2 mm jest przymocowany do pionowej płaszczyzny, a oś prowadzenia linki znajduje się w odległości 28,8 mm od ściany. W centralnej części grafiki umieszczono rzuty płaskie uchwytu ścienno-sufitowego o wysokości 105 mm z zaznaczonymi otworami o średnicach 6,8 mm oraz 4,5 mm, a także widok podstawy montażowej o szerokości 40 mm z fasolkami montażowymi w rozstawie 40,5 mm. Prawa strona rysunku prezentuje zwymiarowane schematy elementów naciągowych: napinacza przyściennego o szerokości 20 mm i wysokości 42 mm (z gwintem M8) oraz napinacza przypodłogowego o szerokości 18 mm i wysokości 29,7 mm (z gwintem M14). Całość uzupełnia zdjęcie produktowe po prawej stronie, pokazujące rzeczywisty wygląd zamontowanego uchwytu bocznego z nawiniętą na rurę jasną tkaniną rolety.

Montaż refleksola XL z prowadnicami linkowymi

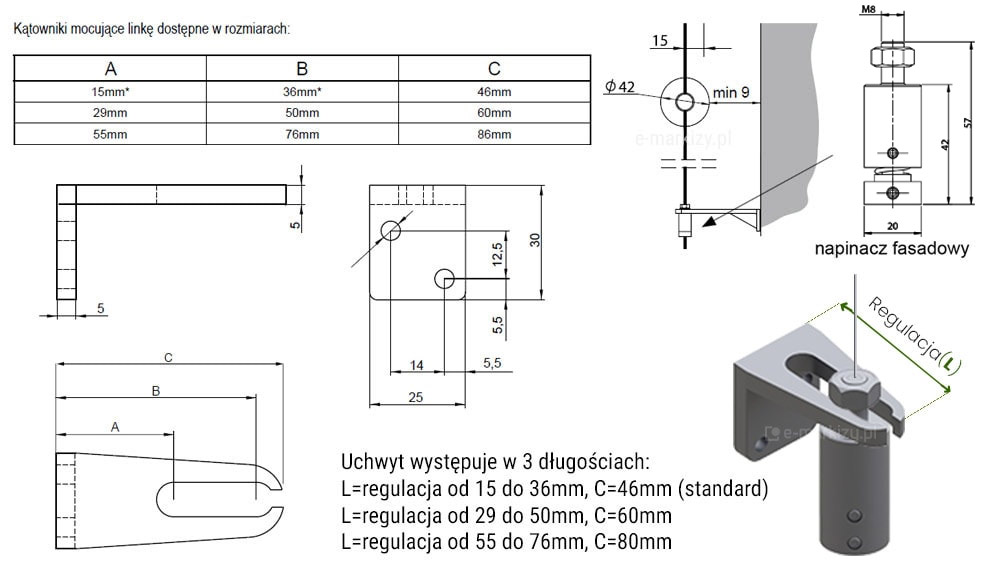

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
*  L= regulacja od 15-36mm (Standardowa długość)
*  L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
*  L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

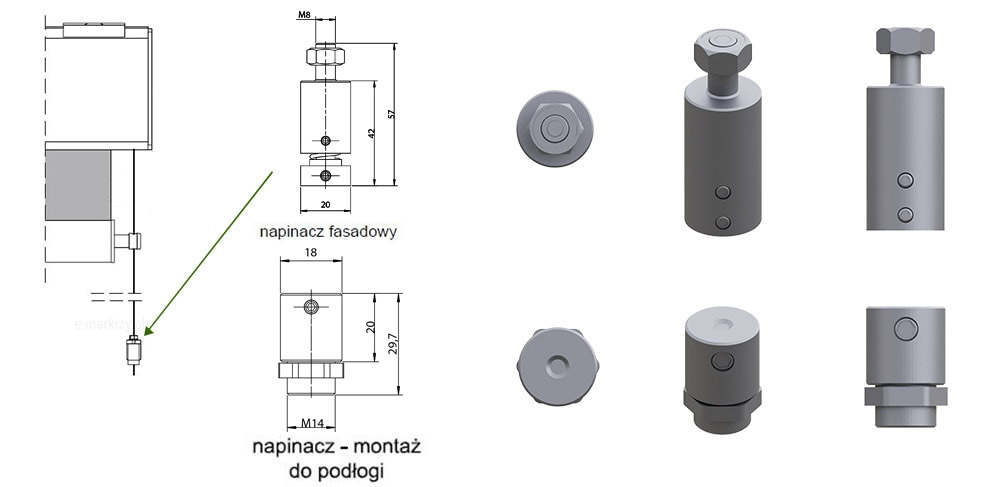

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

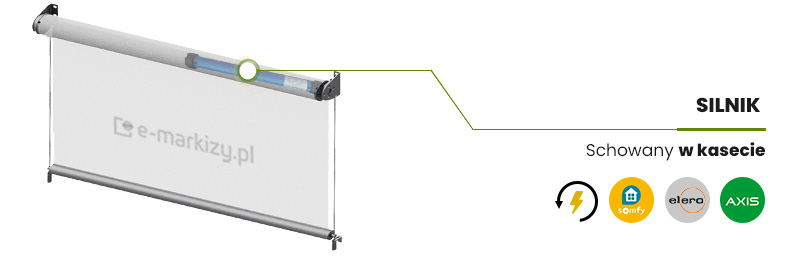

Grafika techniczna przedstawia wizualizację zamontowanego refleksola XL Aluprof z częściowo odsłoniętym mechanizmem napędowym. Po lewej stronie widoczna jest jasna tkanina osłony rozpięta na bocznych prowadnicach linkowych, zwieńczona górną kasetą. Przez półtransparentną obudowę kasety widać umieszczony wewnątrz niebieski silnik rurowy, który został wskazany za pomocą zielonej linii prowadzącej do opisu po prawej stronie. Tekst informacyjny składa się z nagłówka SILNIK oraz doprecyzowania Schowany w kasecie. W dolnym prawym rogu umieszczono cztery okrągłe ikony symbolizujące dostępne opcje sterowania i marki: żółty znak błyskawicy w czarnym okręgu oznaczający zasilanie, logotyp Somfy, logotyp elero oraz logotyp AXIS. Całość kompozycji utrzymana jest w nowoczesnym, przejrzystym stylu na białym tle, mającym na celu zaprezentowanie estetyki ukrytego montażu automatyki.

Sterowanie roletami screen

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.




Refleksol XL Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni. Przeznaczona zarówno na
zewnątrz jak i wewnątrz pomieszczeń
Charakterystyka wyrobu:
– Konstrukcja rolety wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Napęd elektryczny lub ręczny (korba)
– Wyrób bezkasetowy z prowadnicami linkowymi (na zewnątrz) lub wolnowiszący (do wewnątrz)
– Aluminiowe uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Prowadnice linkowe – nierdzewne

– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Trzy odmiany belki dolnej FG42, fi 35 lub fi42 (do zewnątrz).

PARAMETRY TECHNICZNE REFLEKSOL RXL
Szerokość maksymalna: 3 m (zewnątrz), 4 m (wewnątrz)
Wysokość maksymalna: 3 m (zewnątrz), 4 m (wewnątrz)
Maksymalne pole powierzchni tkaniny: 9 m2, (zewnątrz), 16 m2 (wewnątrz)
Średnica rury nawojowej: 70/78mm
Belka dolna: Prostokątna 12×42 mm lub okrągła średnicy 35 mm lub 42 mm (do zewnątrz)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 58 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
