Refleksol XS Pomiar i Dane Techniczne

Refleksol XS pomiar szerokości i wysokości przedstawiony po lewej stronie oraz wymiary uchwytu mocującego po prawej. Pomiar przedstawiono na obrazie w pełni rozwiniętej rolety z jasnoszarą tkaniną oraz grafitową konstrukcją. Pomiar szerokości obejmuje przestrzeń pomiędzy skrajnymi powierzchniami uchwytów, którą wyznaczono za pomocą zielonej dwukierunkowej strzałki ponad roletą. Nad strzałką umieszczono napis "szerokość (S)". Pomiar wysokości obejmuje przestrzeń pomiędzy skrajem uchwytu mocującego refleksol do ściany, a skrajem uchwytu do prowadnicy linkowej, którą wyznaczono za pomocą zielonej dwukierunkowej strzałki po prawej stronie rolety. Od jej prawych narożników poprowadzono dwa powiększenia umieszczone w okrągłych zielonych ramkach, które przedstawiają zbliżenie na miejsce pomiaru przy uchwycie ściennym u góry i uchwycie prowadnicy na dole. Na widocznym od boku uchwycie refleksola po prawej stronie umieszczone zostały jego wymiary: wysokość 6cm oraz głębokość 7,6cm.

Wymiarowanie refleksola XS

S=Szerokość refleksola do 260cm
H=Wysokość systemu do 260cm

Refleksol XS Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 260cm
Wysokość H – jest to wysokość całkowita – do 260cm

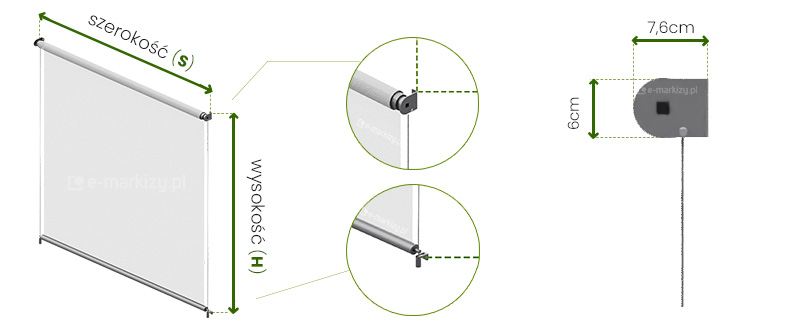

Refleksol XS pomiar szerokości i wysokości przedstawiony na obrazie w pełni rozwiniętego refleksola z białą tkaniną i grafitową konstrukcją na białym tle. Od skrajów zewnętrznych powierzchni uchwytów ściennych poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczona została zielona dwukierunkowa strzałka, a nad nią napis "szerokość (S)". Po prawej stronie, od skraju górnej powierzchni uchwytu ściennego oraz od skraju mocowania uchwytu prowadnicy poprowadzono przerywane linie, pomiędzy którymi zamieszczona została zielona dwukierunkowa strzałka, a wzdłuż niej napis "wysokość (H)".

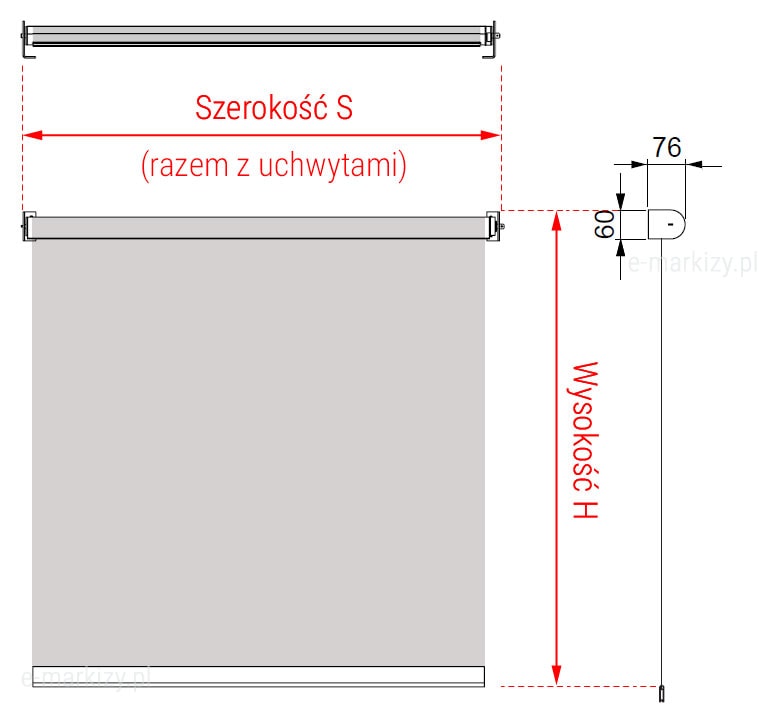

Schemat techniczny przedstawiający instrukcję pomiaru rolety Refleksol XS z prowadzeniem linkowym. Na grafice widoczny jest widok z przodu oraz widok z góry osłony, na które naniesiono czerwone linie wymiarowe z opisami. Szerokość S jest mierzona jako całkowity wymiar zewnętrzny konstrukcji razem z bocznymi uchwytami montażowymi. Wysokość H określa dystans od górnej krawędzi rury nawojowej do dolnego punktu zakotwiczenia linki prowadzącej. Po prawej stronie umieszczono rysunek pomocniczy detalu górnego mocowania w rzucie bocznym, wskazujący wymiary uchwytu: wysokość 60 mm oraz głębokość 76 mm, a także pionową linię obrazującą przebieg stalowej prowadnicy linkowej.

Refleksol XS Dane Techniczne

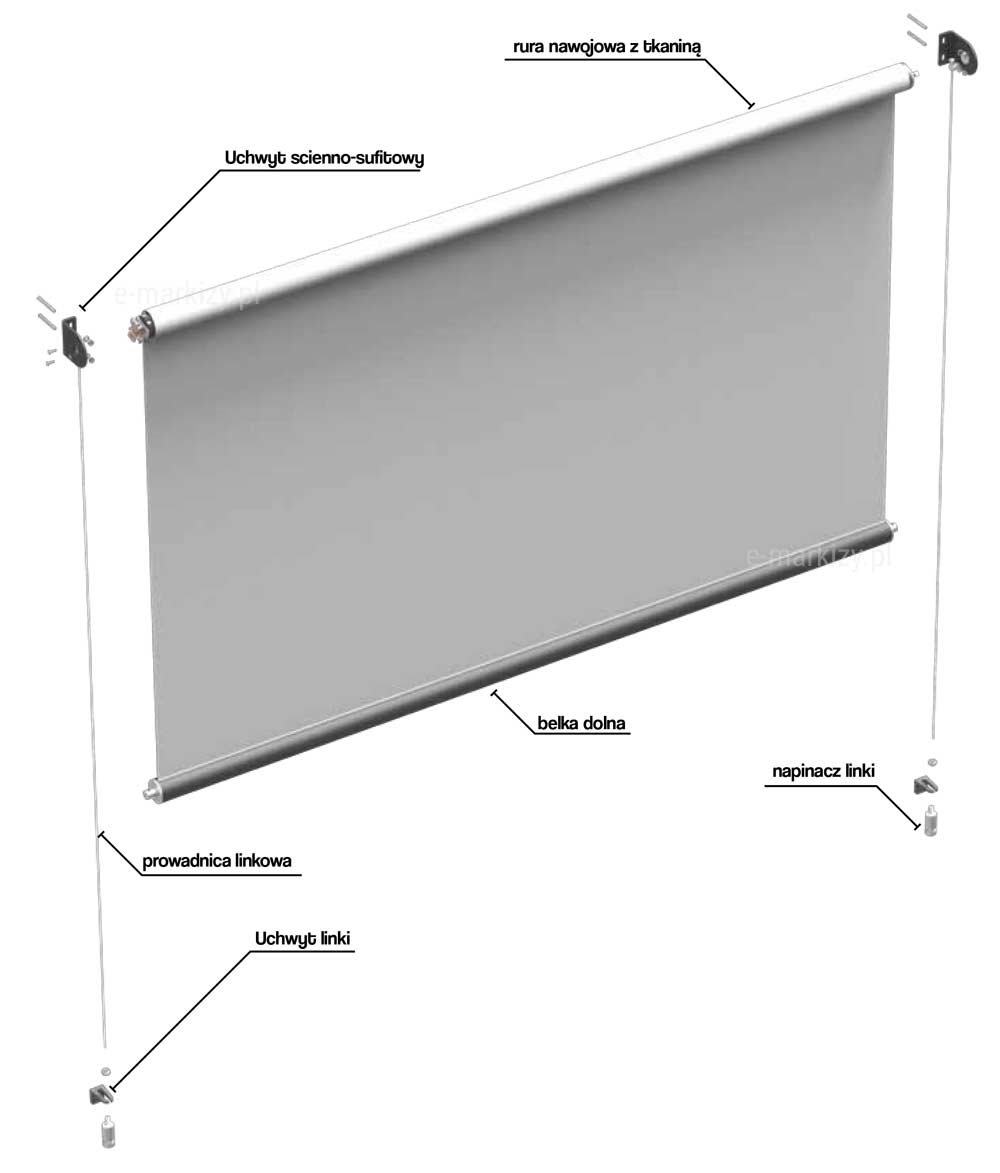

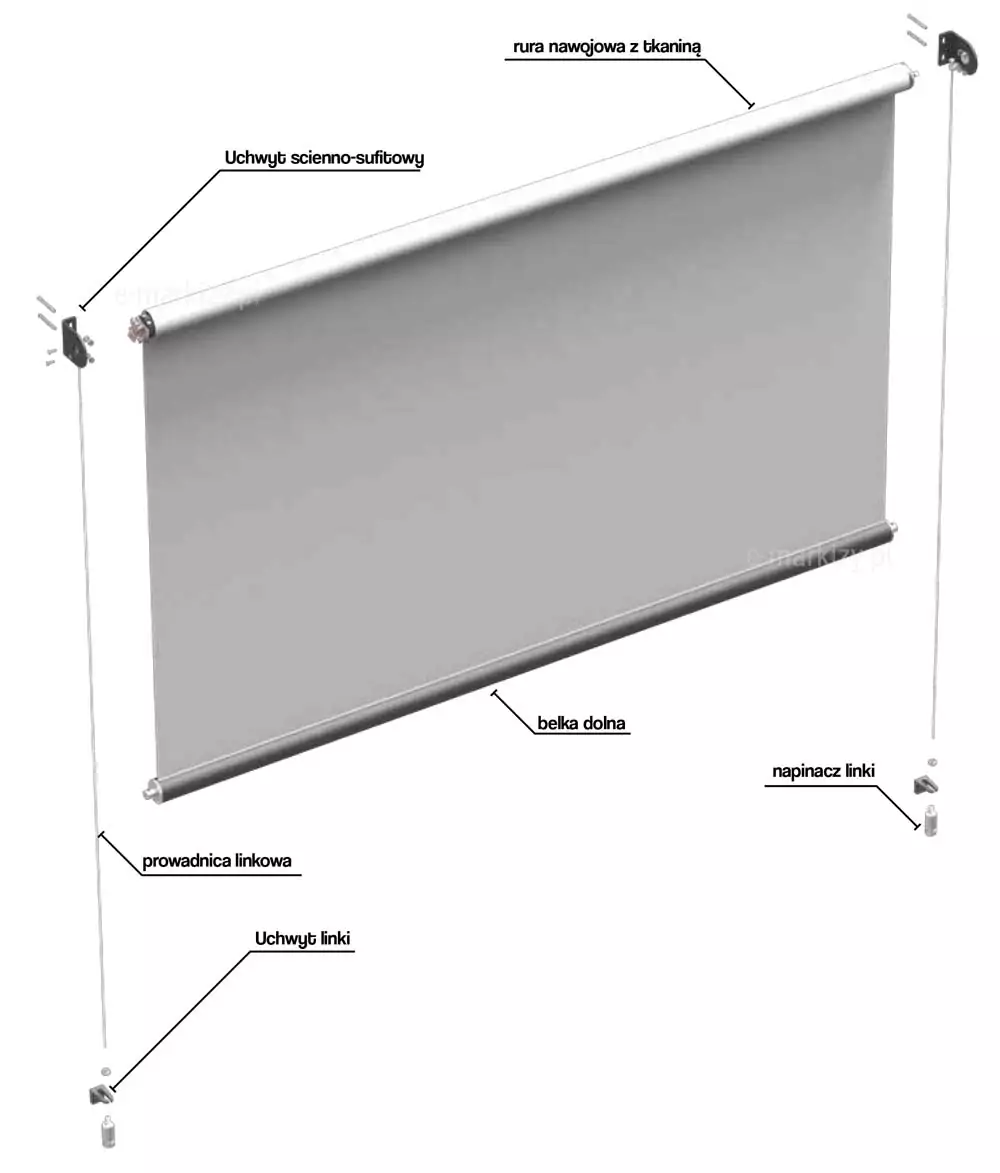

Schemat techniczny prezentujący budowę i poszczególne komponenty rolety zewnętrznej typu Refleksol XS Aluprof. Na białym tle widoczny jest model 3D rozłożonej osłony przeciwsłonecznej wraz z opisami w języku polskim wskazującymi na kluczowe elementy konstrukcyjne. W górnej części znajduje się rura nawojowa z tkaniną, która jest zamocowana do podłoża za pomocą uchwytów ścienno-sufitowych umieszczonych po obu stronach wałka. Tkanina jest rozwinięta, a jej dolna krawędź została wykończona obciążającą belką dolną o cylindrycznym kształcie. System stabilizacji materiału opiera się na prowadnicy linkowej, czyli pionowych naciągach biegnących wzdłuż boków tkaniny. Dolne zakończenie linek stanowią uchwyty linki oraz metalowe napinacze linki, które odpowiadają za prawidłowe naprężenie systemu prowadzenia bocznego. Całość przedstawiona jest w perspektywie, co pozwala na dokładne prześledzenie połączeń między elementami montażowymi a częścią ruchomą rolety.

Refleksol XS – Komponenty

– uchwyt ścienno-sufitowy
– rura nawojowa z tkaniną
– belka dolna
– napinacz linki
– prowadnica linkowa
– uchwyt linki

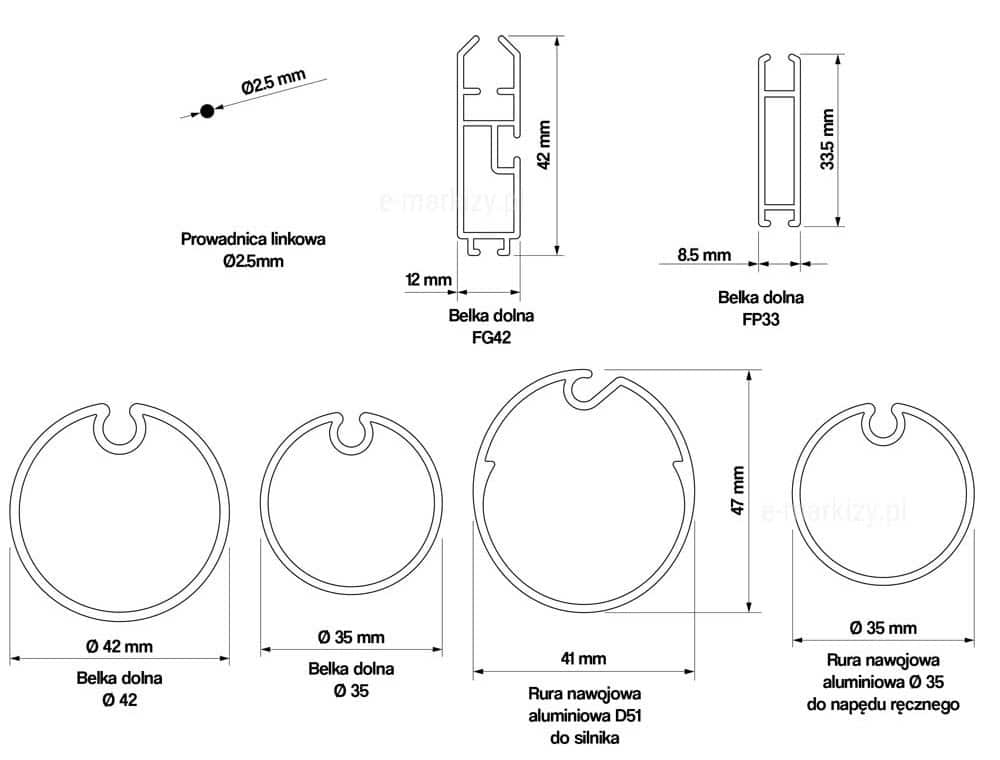

Przekroje

Belki dolne dobierane są do rodzaju prowadzenia refleksola:

Prowadnica linkowa – belka dolna Fi42 lub FP33
System wolnowiszący – belka dolna Fi42, Fi35, FG42 lub FP33, standardowo stosowana jest belka dolna FG42.

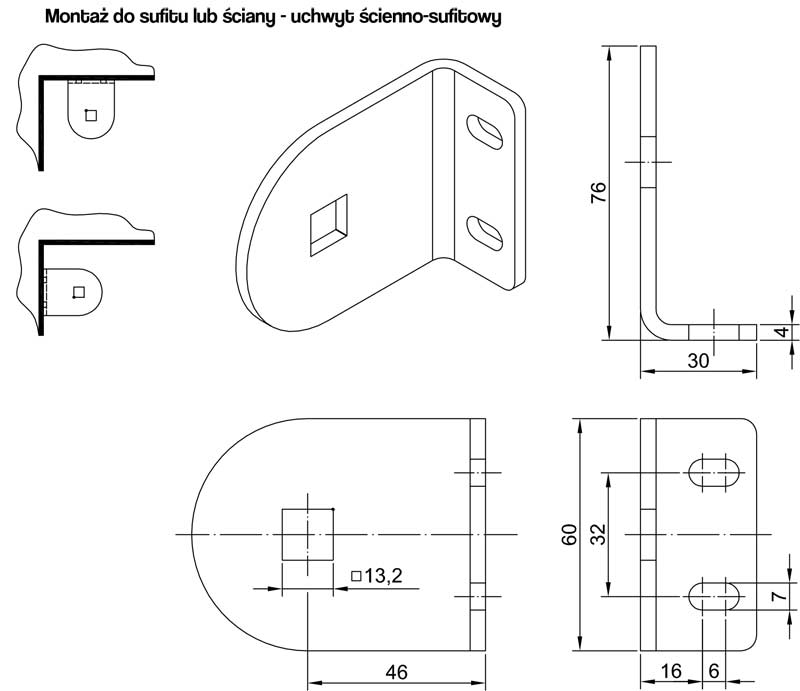

Rysunek techniczny przedstawiający wymiary i sposób montażu uchwytu ścienno-sufitowego do rolety Refleksol XS Aluprof. Grafika składa się z rzutu izometrycznego oraz trzech rzutów płaskich detalu wraz z naniesionymi liniami wymiarowymi. Uchwyt ma kształt litery L z zaokrągloną jedną krawędzią, w której znajduje się kwadratowy otwór o boku 13,2 mm, służący do osadzenia trzpienia rury nawojowej. Druga płaszczyzna uchwytu posiada dwa podłużne otwory montażowe typu fasolka. Całkowita wysokość elementu wynosi 76 mm, szerokość podstawy to 30 mm, a grubość blachy to 4 mm. Odległość od osi otworu kwadratowego do krawędzi montażowej wynosi 46 mm. W lewym górnym rogu schematu umieszczono dwa rysunki pomocnicze ilustrujące alternatywne sposoby instalacji: montaż do sufitu oraz montaż do ściany, co podkreśla uniwersalność komponentu.

Uchwyt ścienno-sufitowy refleksola

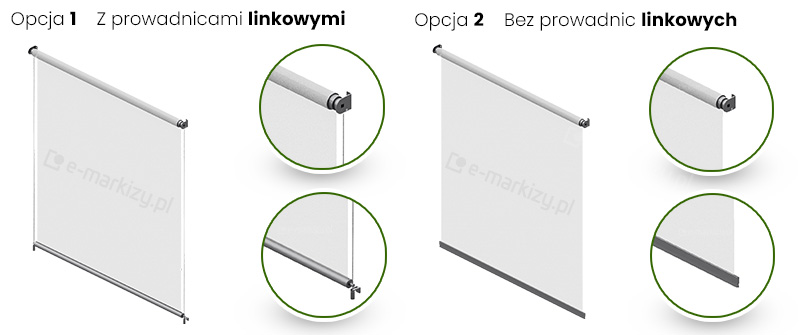

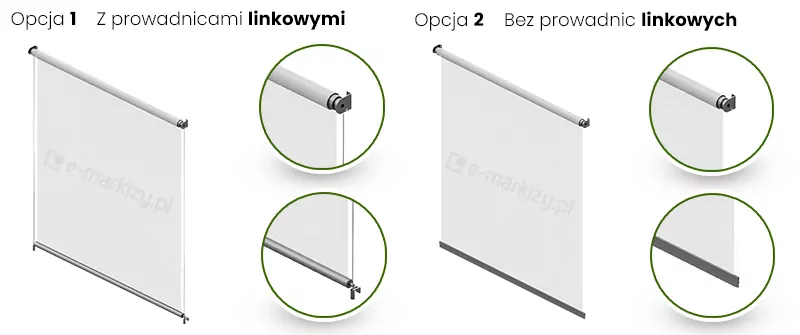

Grafika porównawcza prezentująca dwie wersje systemowe rolety Refleksol XS Aluprof: Opcję 1 z prowadnicami linkowymi oraz Opcję 2 bez prowadnic linkowych. Każdy wariant przedstawiony jest za pomocą modelu 3D rolety z jasną tkaniną oraz dwóch powiększeń detali umieszczonych w zielonych okręgach. W Opcji 1 powiększenia obrazują górne mocowanie rury nawojowej z wyprowadzoną linką stalową oraz dolne zakotwiczenie linki przy belce obciążającej za pomocą napinacza. W Opcji 2 powiększenia pokazują analogiczne elementy — górny uchwyt oraz zakończenie belki dolnej — jednak bez systemu pionowych linek, co wskazuje na wariant wolnowiszący. Wizualizacja w przejrzysty sposób zestawia różnice konstrukcyjne między systemem stabilizowanym a swobodnym, ułatwiając wybór odpowiedniego rodzaju prowadzenia tkaniny.

Refleksol z prowadnicami linkowymi lub wolnowiszący

Refleksol XS może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belke dolną.

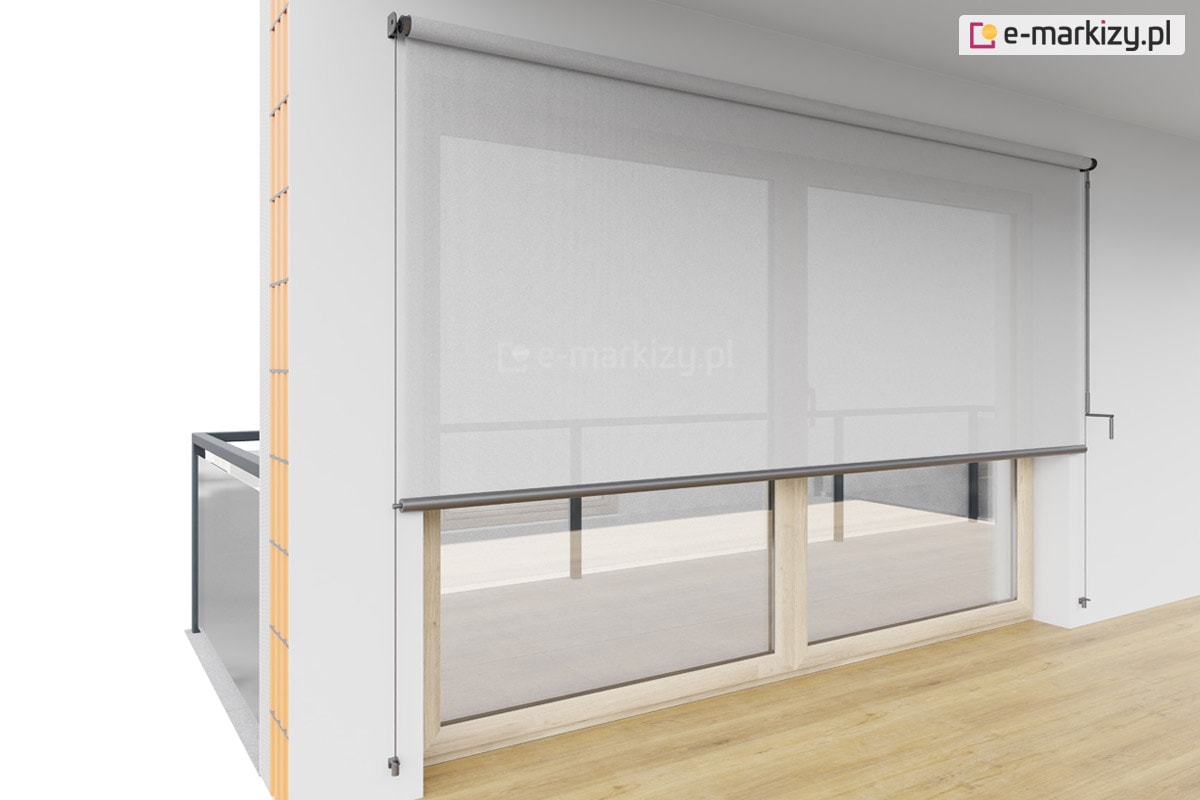

Wizualizacja refleksola XS Aluprof z prowadnicami linkowymi, zamontowanego na ścianie w pomieszczeniu o jasnej drewnianej podłodze. Roleta posiada półprzezroczystą tkaninę techniczną w kolorze jasnoszarym, która osłania duże przeszklenie tarasowe, zapewniając ochronę przed nadmiernym nasłonecznieniem przy jednoczesnym zachowaniu widoczności na zewnątrz. Konstrukcja opiera się na górnej rurze nawojowej zamocowanej do nadproża oraz bocznych prowadnicach linkowych wykonanych ze stali nierdzewnej, które stabilizują dolną listwę obciążającą. Po prawej stronie widoczna jest ręczna korba służąca do rozwijania i zwijania osłony.

Montaż rolety do ściany

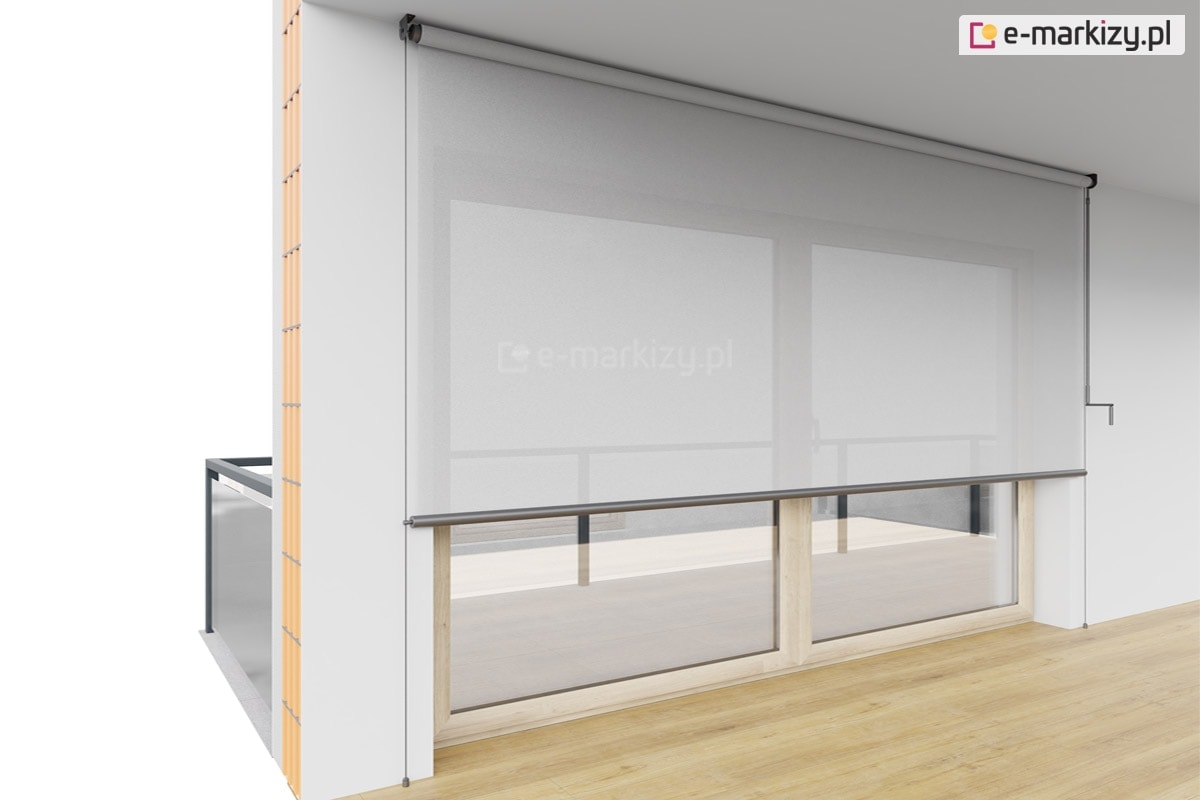

Wizualizacja prezentująca montaż refleksola XS Aluprof do sufitu, nad szerokim oknem tarasowym. Jasnoszara, półtransparentna tkanina techniczna jest częściowo rozwinięta, zasłaniając górną partię okien o drewnianych ramach i ukazując strukturę splotu ograniczającego przenikanie promieni słonecznych. System wyposażony jest w prowadzenie linkowe ze stali nierdzewnej, zamocowane pionowo do ściany które utrzymuje w stabilnej pozycji dolną listwę obciążającą. Po prawej stronie widoczny jest mechanizm sterowania ręcznego w postaci pionowej korby z uchwytem. Zdjęcie prezentuje detal osadzenia konstrukcji w narożniku wnęki okiennej przy jasnej elewacji budynku, z widocznym fragmentem szklanej balustrady balkonowej oraz jasną, drewnianą podłogą wewnątrz pomieszczenia.

Montaż rolety do sufitu

Uchwyt ścienno-sufitowy przymocowany jest do ściany, wnęki lub ramy okna, a napinacze prowadnic linkowych do ściany lub podłoża.

Uchwyt ścienno-sufitowy przymocowany jest do sufitu lub wnęki, a napinacze prowadnic linkowych do ściany lub podłoża.

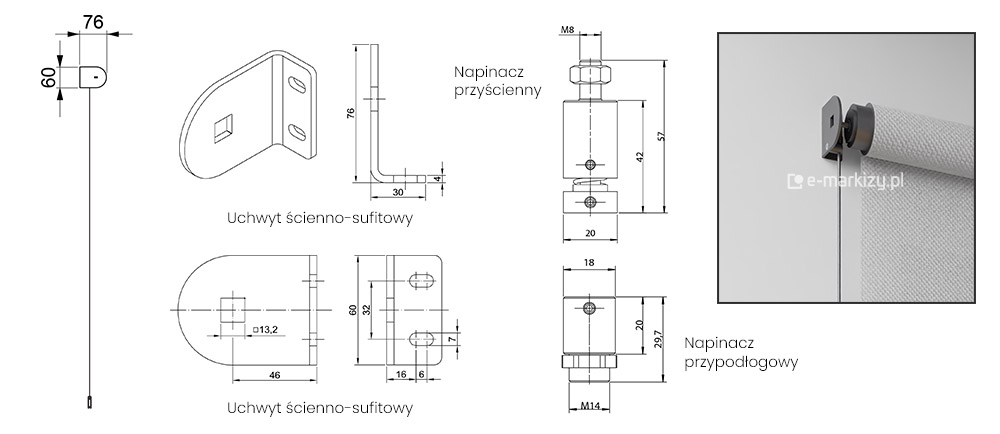

Karta techniczna prezentująca detale montażowe systemu Refleksol XS z prowadzeniem linkowym. Grafika zawiera rzuty wymiarowe dwóch kluczowych komponentów: uchwytu ścienno-sufitowego oraz napinaczy linek. Uchwyt ścienno-sufitowy przedstawiony jest w formie rzutu izometrycznego i trzech widoków płaskich z wymiarami, takimi jak wysokość 76 mm, szerokość 30 mm oraz otwór kwadratowy o boku 13,2 mm. Obok znajdują się schematy dwóch rodzajów napinaczy: napinacza przyściennego o całkowitej wysokości 57 mm z gwintem M8 oraz napinacza przypodłogowego o wysokości 29,7 mm z podstawą M14. Po lewej stronie umieszczono uproszczony schemat pionowy obrazujący odległość 60 mm od osi rury do płaszczyzny montażu, a po prawej zdjęcie rzeczywiste detalu górnego mocowania rolety do ściany wraz z wyprowadzoną pionowo stalową linką prowadzącą.

Montaż refleksola XS z prowadnicami linkowymi

– Uchwyt ścienno-sufitowy
– Napinacz linki przyścienny
– Napinacz linki przypodłogowy

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

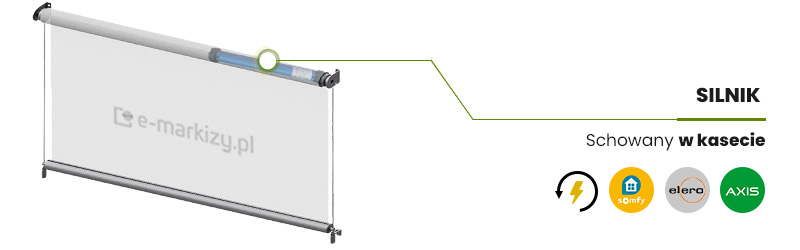

Grafika przedstawia schemat budowy rolety Refleksol XS Aluprof z napędem elektrycznym. Po lewej stronie znajduje się model 3D rolety w kolorze jasnoszarym z widocznym przekrojem rury nawojowej, wewnątrz której umieszczono cylindryczny silnik rurkowy zaznaczony kolorem niebieskim. Od miejsca osadzenia silnika poprowadzono linię wskazującą na napis po prawej stronie: "SILNIK Schowany w kasecie". Poniżej tekstu widnieją ikony producentów systemów automatyki: Somfy (żółta), elero (szara) oraz AXIS (zielona), a także symbol błyskawicy w okręgu oznaczający zasilanie elektryczne. Roleta wyposażona jest w boczne prowadzenie linkowe oraz dolną belkę obciążającą, co podkreśla nowoczesny i zautomatyzowany charakter prezentowanego systemu osłonowego.

Sterowanie roletami screen

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Zobacz informacje o sterowaniu ręcznym Zobacz informacje o sterowaniu elektrycznym

Refleksol XS Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie otworów okiennych , przeszkleń, wydzielenia przestrzeni o niedużych rozmiarach.
Przeznaczona do wewnątrz pomieszczeń
Charakterystyka wyrobu:
– Wyrób bezkasetowy z prowadnicami linkowymi lub wolnowiszący
– Napęd elektryczny lub ręczny (korba)
– Aluminiowe uchwyty mocujące ścienno-sufitowe niewielkich rozmiarów umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Prowadnice linkowe – nierdzewne
– Możliwość zastosowania różnych wariantów belek dolnych

– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Cztery odmiany belki dolnej FG42, FP33, fi 35 lub fi42.

PARAMETRY TECHNICZNE REFLEKSOL RXS
Szerokość maksymalna: 2,6 m
Wysokość maksymalna: 2,6 m
Maksymalne pole powierzchni tkaniny: 6,8 m2
Średnica rury nawojowej: 51mm
Belka dolna: Prostokątna 12×42 mm; prostokątna 8,5×33,5 mm; okrągła średnicy 35 mm lub 42 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 80 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 0,55 A
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy od 3 do 6 Nm ( w zależności od typu silnika )
– prędkość obrotowa od 28 obr / min do 30 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Korba o długości 180 cm składana z przegubem Cardana, anodowane aluminium lub z przegubem Cardana i przepustem ściennym
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Wewnętrzne
