Refleksol XXL Pomiar i Dane Techniczne

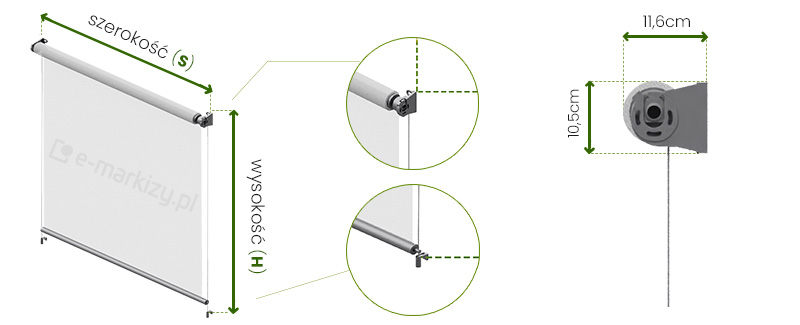

Grafika techniczna przedstawiająca instrukcję wymiarowania rolety wolnowiszącej Refleksol XXL. Po lewej stronie znajduje się wizualizacja aksonometryczna całej rolety w kolorze szarym z jasnym poszyciem, na którą naniesiono zielone strzałki pomocnicze określające parametry zamówieniowe: szerokość (s) mierzoną między zewnętrznymi krawędziami uchwytów montażowych oraz wysokość (H) mierzoną od górnej krawędzi uchwytu do dolnej krawędzi belki obciążającej. Dwa detale w zielonych okręgach pokazują zbliżenie na górny punkt mocowania tkaniny do rury nawojowej oraz dolny punkt zakończenia prowadzenia linkowego. Po prawej stronie umieszczono rysunek profilu bocznego rolety zamontowanej do ściany, na którym wskazano gabaryty mechanizmu wraz ze wspornikiem: wysokość wynosi 10,5 cm, a całkowita głębokość wysunięcia od ściany to 11,6 cm. Całość zaprezentowana jest w formie czytelnego schematu montażowego na białym tle.

Wymiarowanie refleksola XXL

Refleksol zewnętrzny:
S=Szerokość refleksola do 300cm
H=Wysokość systemu do 300cm

Refleksol wewnętrzny:
S=Szerokość refleksola do 450cm
H=Wysokość systemu do 500cm

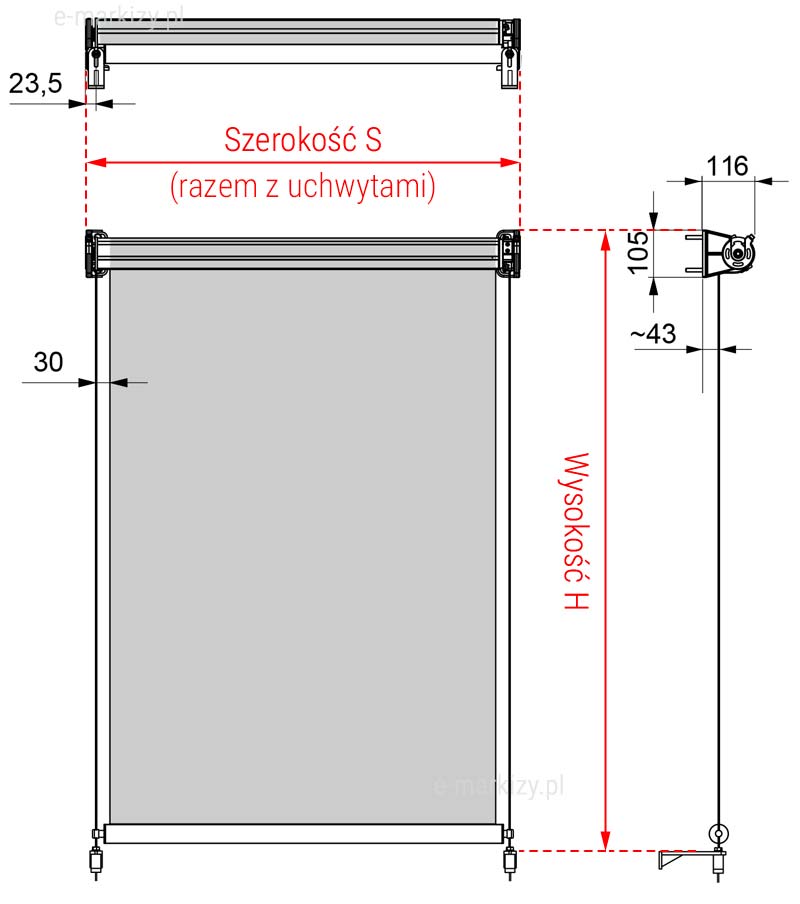

Refleksol XXL Pomiar z prowadnicami linkowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 400cm
Wysokość H – jest to wysokość całkowita – do 400cm

Refleksol XXL pomiar szerokości i wysokości ukazany na obrazie rolety z grafitową konstrukcją i jasnoszarą w pełni rozwiniętą tkaniną na białym tle. W górnej części refleksola, od skrajów jego mocowań poprowadzono w górę przerywane linie, pomiędzy którymi zamieszczona została zielona dwukierunkowa strzałka. Nad strzałką napis "szerokość (S)". Po prawej stronie refleksola, od górnej krawędzi uchwytu mocującego i od dolnej krawędzi uchwytu prowadnicy linkowej poprowadzono w bok przerywane linie, pomiędzy którymi zamieszczono zieloną dwukierunkową strzałkę. Wzdłuż strzałki napis "wysokość (H)".

Refleksol XXL Dane Techniczne

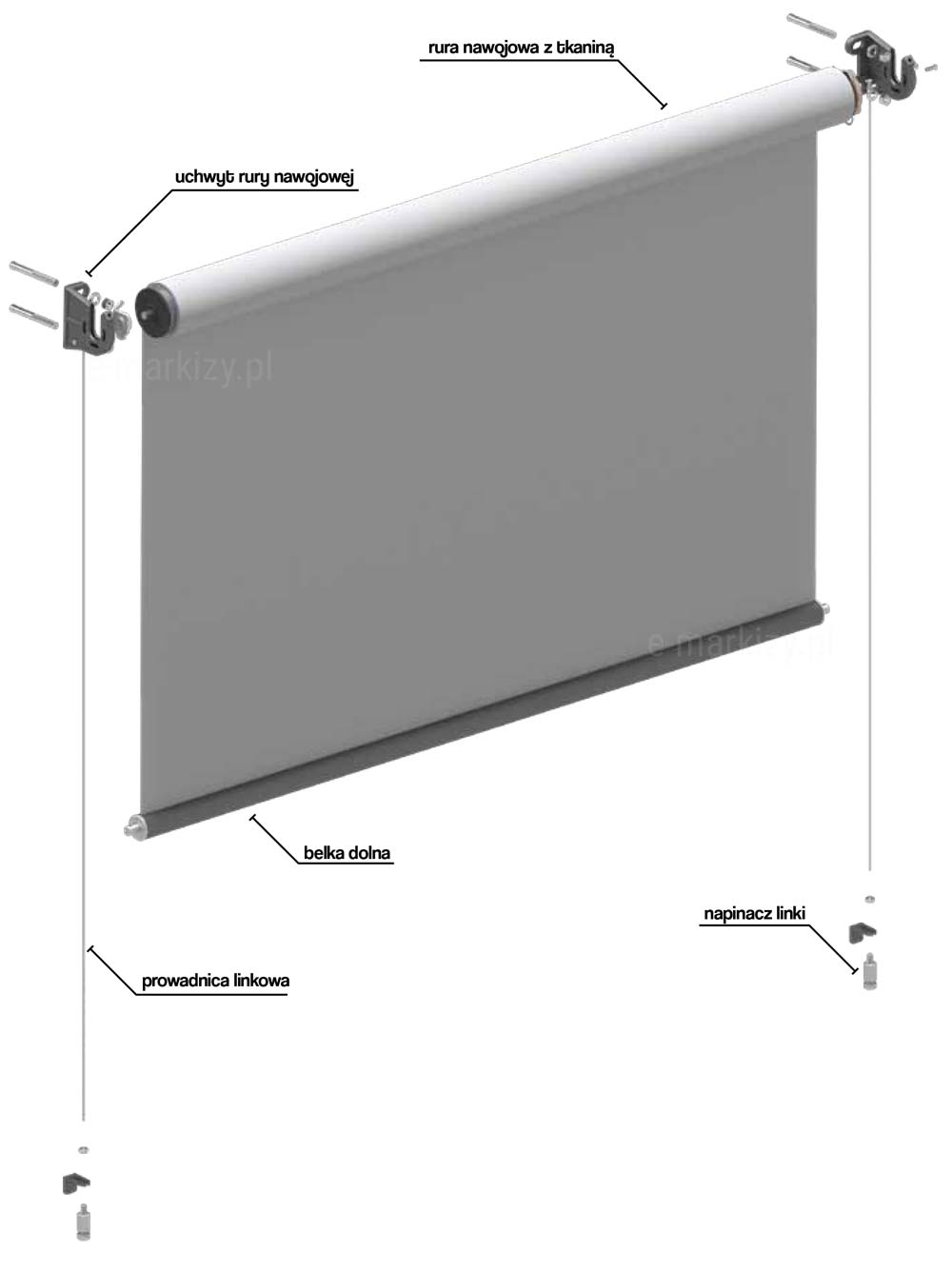

Schemat techniczny przedstawiający budowę i poszczególne komponenty rolety zewnętrznej typu refleksol XXL Aluprof w wersji z prowadnicami linkowymi. Na białym tle zaprezentowano izometryczny widok rozłożonego systemu osłonowego z naniesionymi opisami kluczowych elementów konstrukcyjnych w języku polskim. Centralną część grafiki zajmuje szary ekran tkaniny nawinięty na górną rurę nawojową, która jest zamocowana w czarnych, bocznych uchwytach rury nawojowej przykręcanych do podłoża za pomocą kołków rozporowych. Dolna krawędź materiału wykończona jest poziomą, dociążającą belką dolną w kolorze ciemnoszarym, która na końcach posiada otwory prowadzące. Przez te otwory przechodzą pionowe, stalowe linki tworzące prowadnicę linkową, zapewniającą stabilność tkaniny podczas rozwijania i zwijania. U dołu konstrukcji, po obu stronach, widoczne są mechanizmy napinacza linki składające się z uchwytów montażowych oraz śrub napinających, które utrzymują pionowe cięgna w odpowiednim naprężeniu. Całość obrazu ma charakter instruktażowy i techniczny, szczegółowo obrazując sposób montażu oraz wzajemne powiązanie części składowych osłony przeciwsłonecznej.

Refleksol XXL– Komponenty

– rura nawojowa z tkaniną
– uchwyt rury nawojowej
– belka dolna
– napinacz linki
– prowadnica linkowa

Wersje refleksola z prowadnicami linkowymi posiadają różne komponenty w zależności do sposobu montażu (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

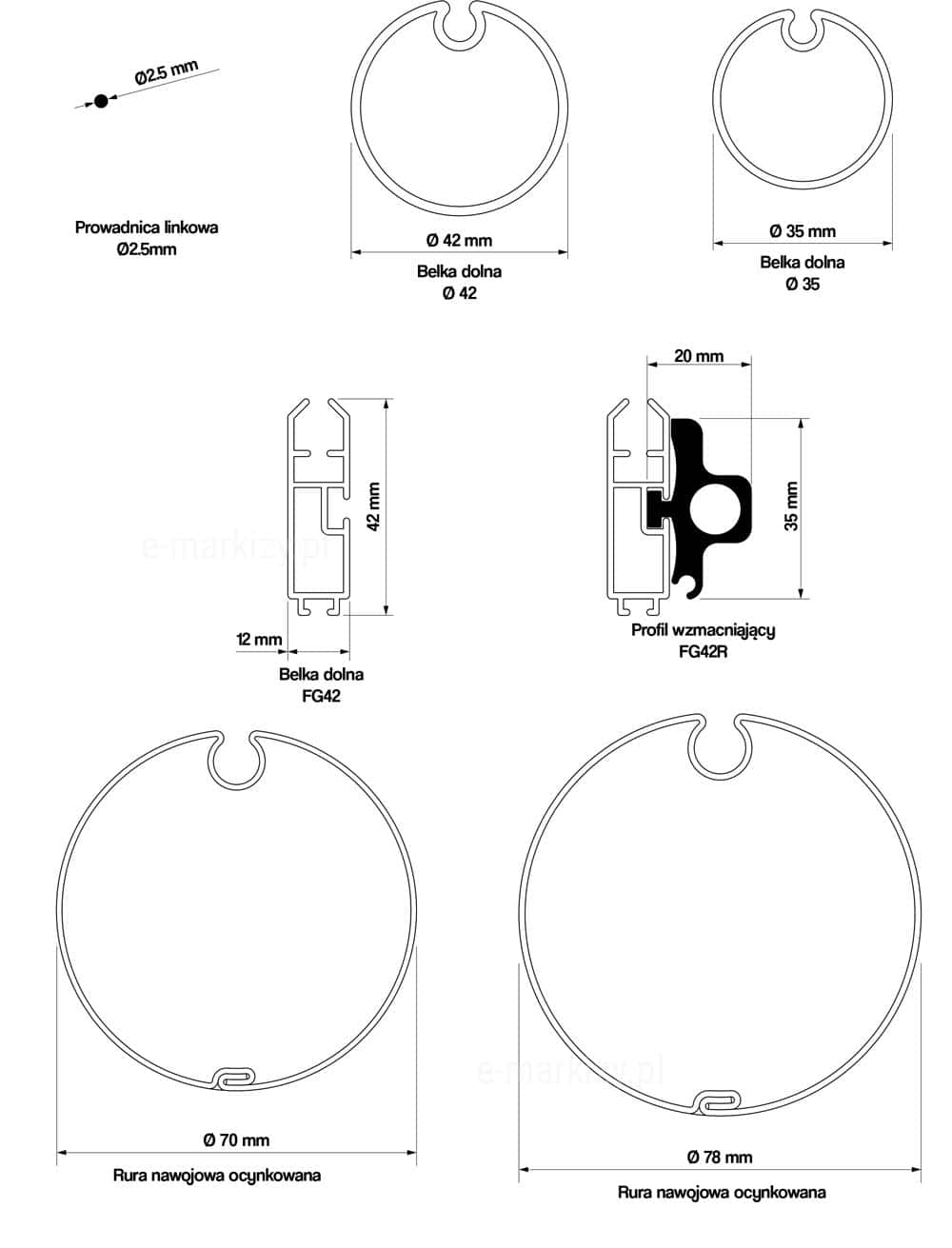

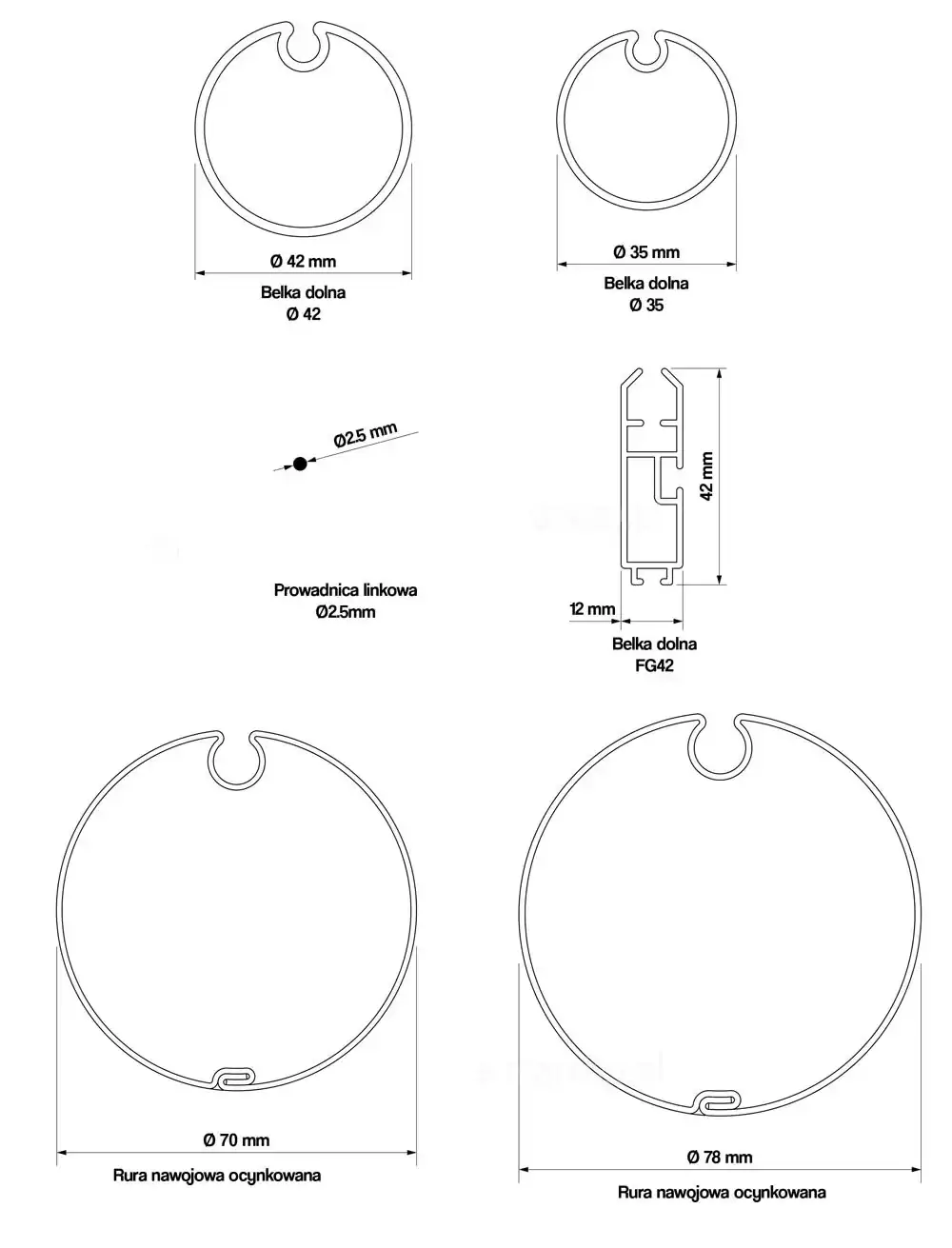

Przekroje

– Belka dolna Fi42
– Belka dolna Fi35
– Prowadnica linkowa
– Belka dolna FG42
– Rura nawojowa ocynkowana Fi70
– Rura nawojowa ocynkowana Fi78

Belki dolne dobierane są do rodzaju prowadzenia refleksola:

– Prowadnica linkowa – belka dolna Fi42
– System wolnowiszący – belka dolna Fi42, Fi35 lub FG42, standardowo stosowana jest belka dolna FG42.

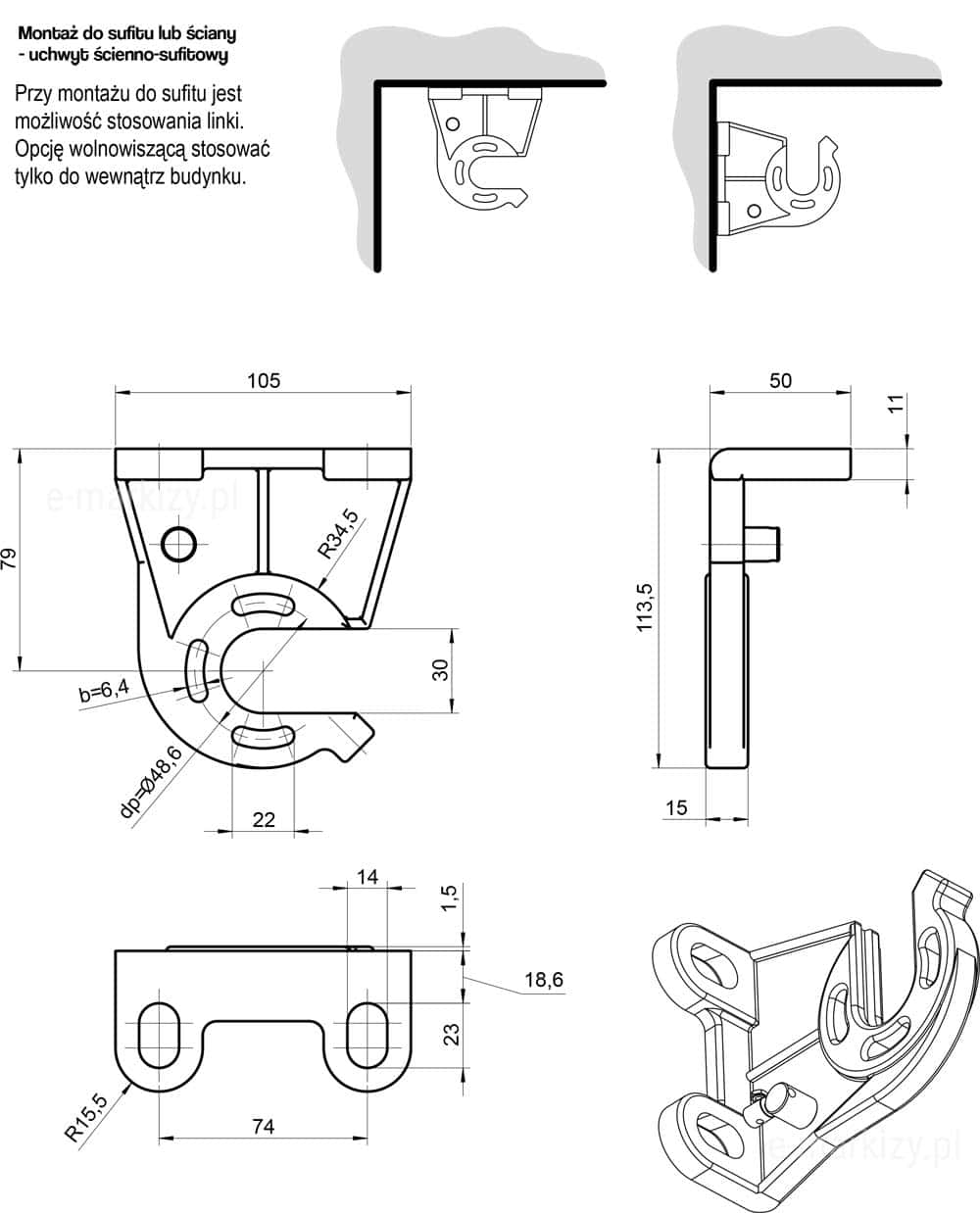

Rysunek techniczny przedstawiający detale konstrukcyjne oraz wymiary uniwersalnego uchwytu ścienno-sufitowego do rolety Refleksol XXL Aluprof. W górnej części grafiki widoczne są dwa schematyczne rysunki obrazujące sposób montażu: pierwszy pokazuje uchwyt przykręcony do płaszczyzny poziomej (sufit), a drugi do płaszczyzny pionowej (ściana). Poniżej znajdują się cztery precyzyjne rzuty inżynieryjne z naniesionymi wymiarami w milimetrach. Widok z boku określa całkowitą wysokość uchwytu na 79 mm, szerokość górnej półki na 105 mm oraz średnicę gniazda mocującego rurę na poziomie 48,6 mm. Rzut z profilu wskazuje całkowitą długość ramienia wynoszącą 113,5 mm przy grubości bocznej 15 mm. Dolny rzut prezentuje rozstaw otworów montażowych wynoszący 74 mm. W prawym dolnym rogu umieszczono wizualizację izometryczną uchwytu, która pokazuje jego trójwymiarową formę z charakterystycznym, półotwartym gniazdem na mechanizm rolety. W lewym górnym rogu znajduje się nota techniczna dotycząca możliwości stosowania linki przy montażu sufitowym oraz ograniczeń dla wersji wolnowiszącej.

Uchwyt ścienno-sufitowy

Przy montażu do sufitu jest możliwość stosowania linki. Opcję wolnowiszącą należy stosować tylko wewnątrz budynku.

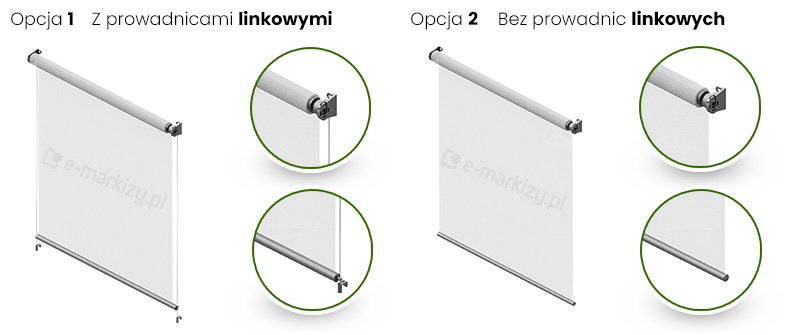

Grafika techniczna przedstawiająca dwa warianty konfiguracji rolety wolnowiszącej Refleksol XXL, zatytułowana Wybierz rodzaj prowadnic tkaniny. Po lewej stronie widoczna jest Opcja 1 Z prowadnicami linkowymi, gdzie jasne poszycie rolety stabilizowane jest pionowo przez cienkie linki stalowe biegnące od rury nawojowej do dolnych napinaczy; detale mocowania górnego i dolnego pokazano w powiększeniu w dwóch zielonych okręgach. Po prawej stronie zaprezentowano Opcję 2 Bez prowadnic linkowych, w której tkanina zwisa swobodnie bez bocznej stabilizacji, zakończona jedynie dolną belką obciążającą; szczegóły zakończenia rury nawojowej oraz belki dolnej również wyeksponowano w zielonych okręgach. Całość wizualizacji utrzymana jest w jasnej kolorystyce na białym tle.

Refleksol z prowadnicami linkowymi lub wolno wiszący

Refleksol XXL może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belke dolną.

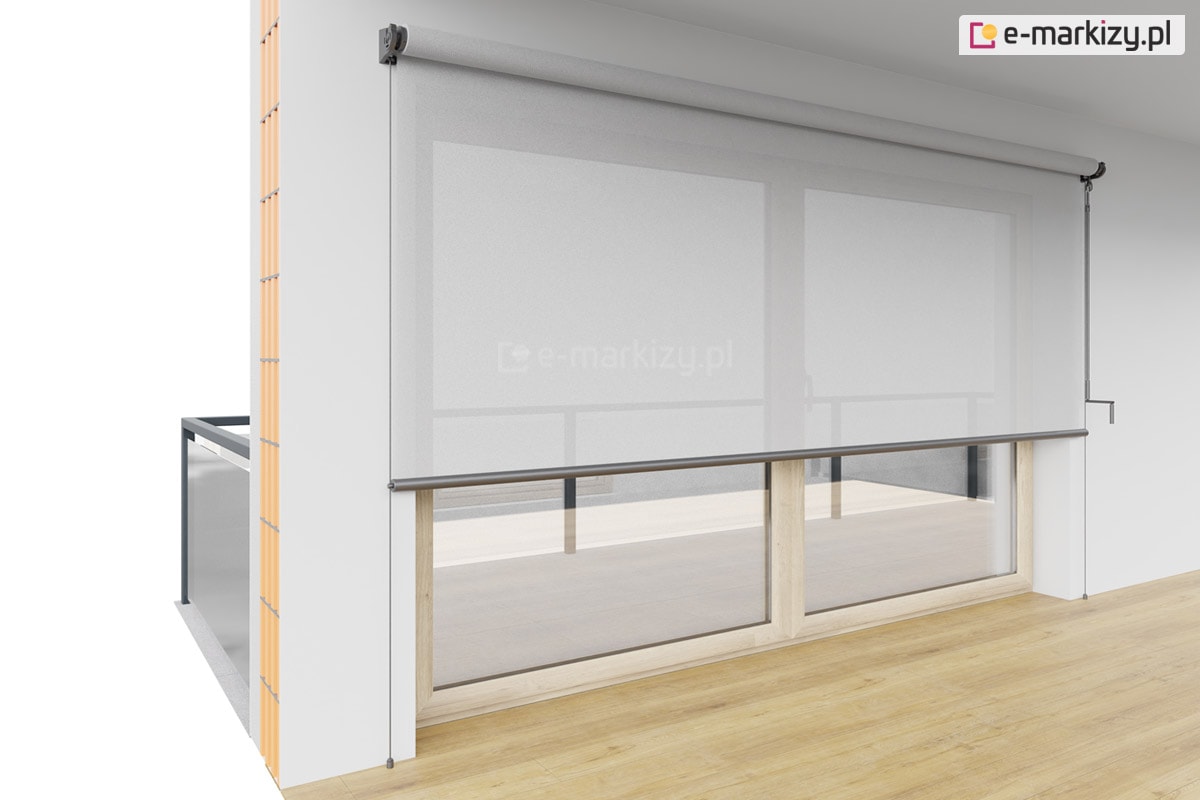

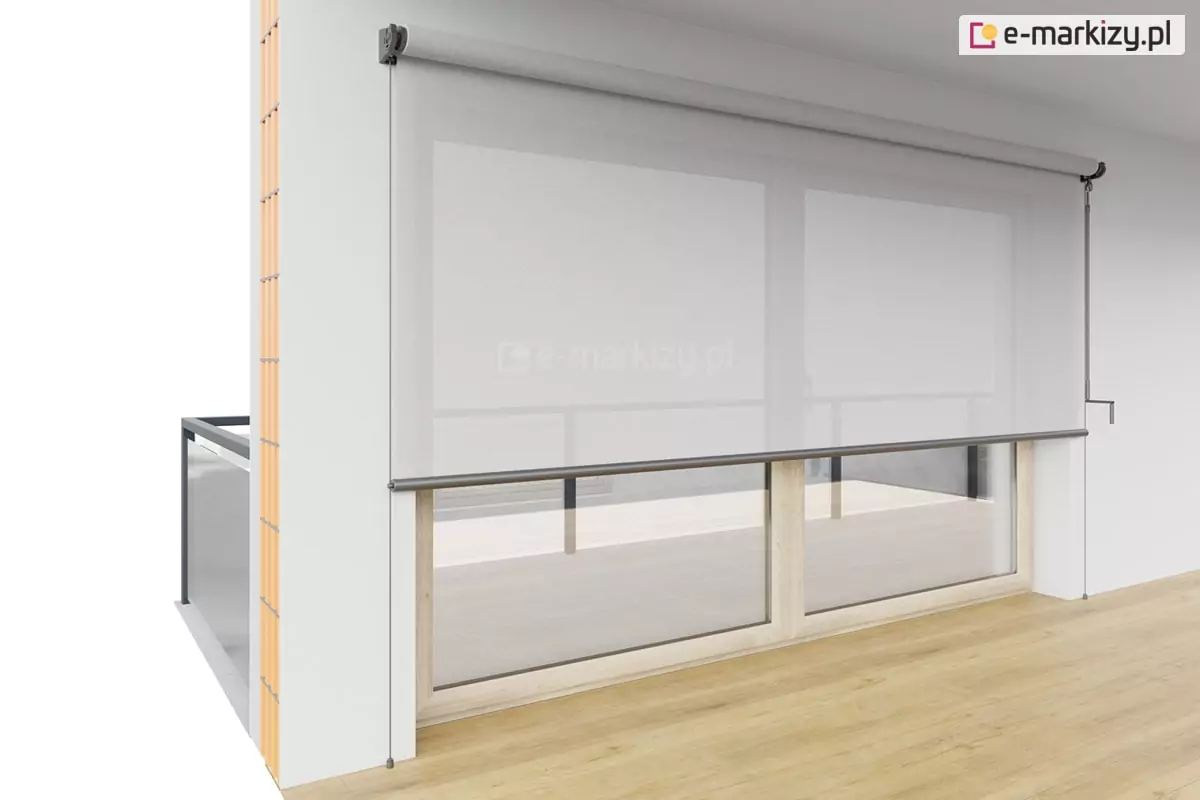

Przekrój techniczny oraz wizualizacja montażu refleksola XXL Aluprof na scianie. Zdjęcie przedstawia białą półtransparentną tkaninę rozciągniętą na dużej powierzchni przeszklonej ściany, składającej się z dwóch skrzydeł okiennych w drewnianych ramach. System montażowy składa się z górnej rury nawojowej zamocowanej do ściany ponad wnęką okienną oraz pionowych prowadnic linkowych po bokach, które stabilizują dolną listwę obciążającą. Po prawej stronie widoczny jest mechanizm sterowania ręcznego w postaci korby. Konstrukcja jest osadzona na nowoczesnej wnęce z białą ścianą i jasną, drewnianą podłogą. Po lewej stronie widoczny jest pionowy przekrój ściany z warstwami izolacji oraz fragment szklanej balustrady balkonu. Tkanina rolety ogranicza dopływ światła słonecznego, zachowując jednocześnie widoczność na zewnątrz.

Montaż rolety do ściany

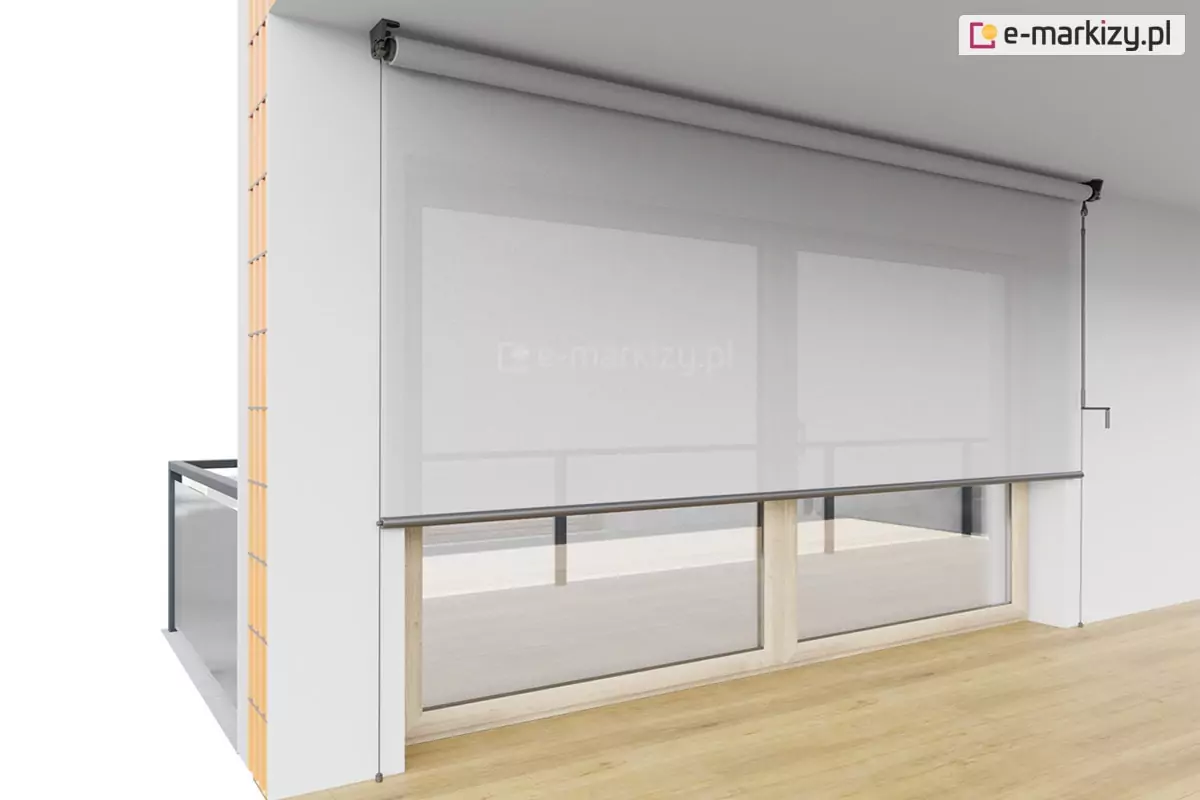

Wizualizacja techniczna przedstawiająca montaż wewnętrznego refleksola XXL Aluprof mocowanego do sufitu w minimalistycznym wnętrzu. Na grafice widoczna jest duża, półprzezroczysta tkanina w kolorze jasnoszarym, która przesłania szerokie przeszklenie tarasowe. System charakteryzuje się prostotą konstrukcji – tkanina nawinięta jest na górną rurę nawojową zamontowaną bezpośrednio do sufitu za pomocą bocznych uchwytów w kolorze czarnym. Sterowanie odbywa się ręcznie za pomocą estetycznej korby umieszczonej po prawej stronie. Dolna krawędź materiału wykończona jest obciążającą listwą aluminiową, która zapewnia odpowiednie napięcie tkaniny. Belka dolna porusza się po systemie prowadnic linkowych, które zamocowane zostały do podłogi za pomocą napinaczy. Przekrój ściany bocznej ukazuje strukturę muru z cegły ceramicznej oraz warstwę tynku, podkreślając architektoniczny kontekst instalacji. Całość prezentuje nowoczesne podejście do ochrony przeciwsłonecznej, łączące funkcjonalność z surowym, industrialnym designem.

Montaż rolety do sufitu

Uchwyt ścienno-sufitowy przymocowany jest do ściany, wnęki lub ramy okna, a napinacze prowadnic linkowych do ściany lub podłoża.

Uchwyt ścienno-sufitowy przymocowany jest do sufitu lub wnęki, a napinacze prowadnic linkowych do ściany lub podłoża.

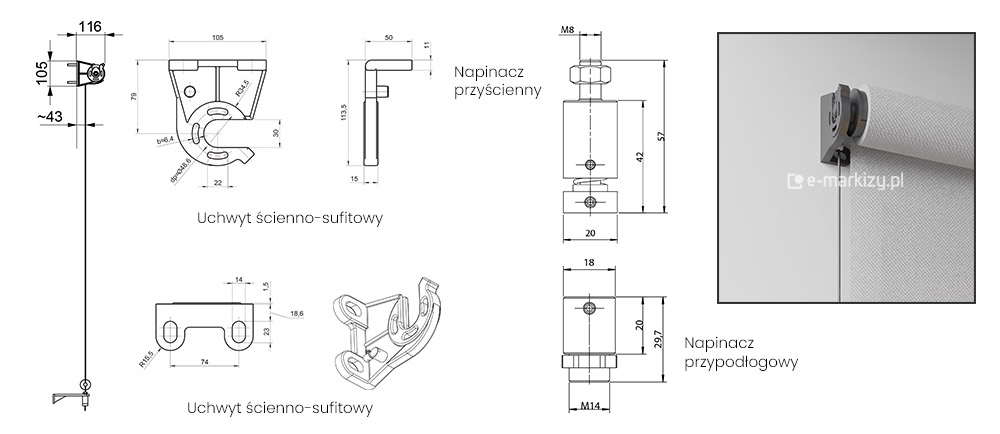

Rysunek techniczny oraz zdjęcie produktowe prezentujące detale konstrukcyjne systemu rolety zewnętrznej typu refleksol ze wskazaniem na uchwyty montażowe i mechanizmy napinające prowadnicę linkową. Grafika podzielona jest na kilka sekcji zawierających precyzyjne schematy wymiarowe oraz wizualizację rzeczywistego montażu. Po lewej stronie widoczny jest pionowy przekrój boczny całej instalacji, wskazujący na całkowitą szerokość montażową wynoszącą 116 mm oraz odległość prowadnicy linkowej od ściany oscylującą wokół 43 mm. W centralnej części umieszczono szczegółowe rzuty uchwytu ścienno-sufitowego o wysokości 105 mm i szerokości 79 mm, z zaznaczonymi otworami montażowymi o średnicy 6,4 mm oraz promieniem wycięcia pod rurę nawojową o wartościach R34,5 i średnicy gniazda 48,6 mm. Poniżej znajduje się izometryczny oraz czołowy widok stopy montażowej uchwytu o szerokości 74 mm z zaokrąglonymi krawędziami. Prawa strona grafiki dedykowana jest komponentom napinającym, przedstawiając schemat napinacza przyściennego z gwintem M8 o całkowitej wysokości 57 mm oraz mniejszego napinacza przypodłogowego z gwintem M14 o wysokości 29,7 mm. W prawym górnym rogu zamieszczono fotografię zbliżeniową zamontowanego systemu, na której widać szary profil uchwytu trzymający białą rurę z nawiniętą jasną tkaniną, przez którą przechodzi pionowa stalowa linka stabilizująca. Całość dokumentacji utrzymana jest w profesjonalnej estetyce technicznej z czarnymi liniami pomocniczymi i czytelnym opisem parametrów na białym tle.

Montaż refleksola XXL z prowadnicami linkowymi

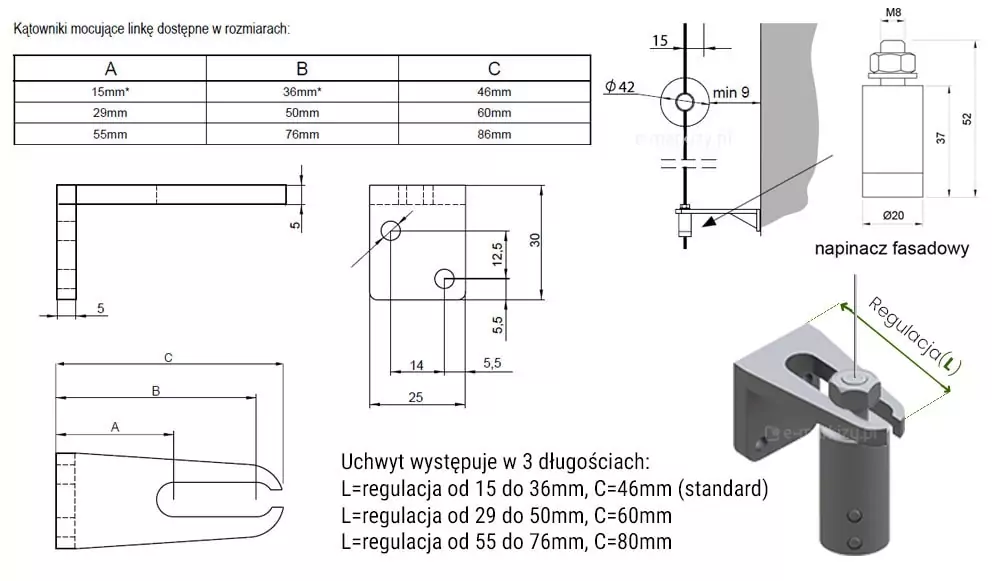

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Kątowniki mocujące linkę

Mocowanie prowadnicy linkowej odbywa się za pomocą kątownika linki

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

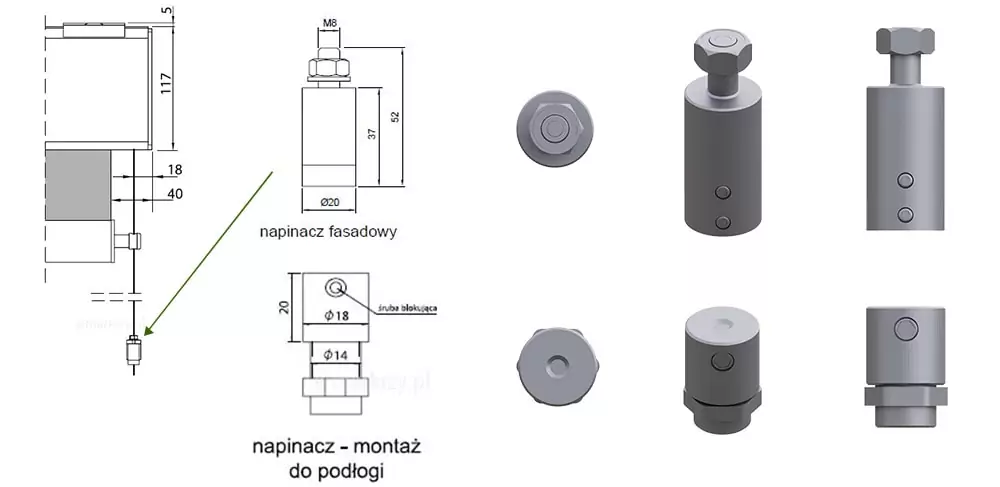

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Podłogowy napinacz linki

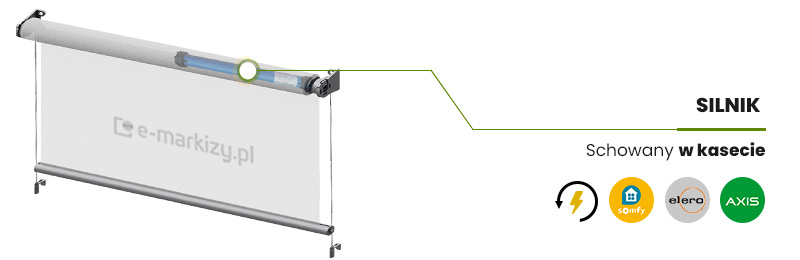

Grafika techniczna przedstawiająca system sterowania elektrycznego dla rolety wolnowiszącej Refleksol XXL Aluprof. Na wizualizacji po lewej stronie widoczna jest roleta z częściowo odsłoniętym przekrojem rury nawojowej, wewnątrz której umieszczony jest cylindryczny napęd rurkowy w kolorze niebieskim. Miejsce montażu silnika zostało wskazane zielonym okręgiem i połączone linią pomocniczą z napisem SILNIK Schowany w kasecie po prawej stronie. Poniżej opisu znajdują się logotypy producentów systemów automatyki: Somfy w żółtym kole, elero w szarym kole oraz AXIS w zielonym kole, poprzedzone ikoną błyskawicy w okręgu symbolizującą zasilanie elektryczne. Konstrukcja rolety oraz uchwyty montażowe przedstawione są w kolorze antracytowym z jasnym, półtransparentnym poszyciem stabilizowanym bocznie przez prowadnice linkowe.

Sterowanie roletami screen

Refleksolami sterujemy ręcznie lub elektrycznie. Napęd korbowy sterowany jest z zewnątrz lub wewnątrz pomieszczenia. W przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony rolety.

Zobacz informacje o sterowaniu elektrycznym

Refleksol XXL Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni o znacznych rozmiarach. Przeznaczona zarówno na zewnątrz jak i wewnątrz pomieszczeń
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Napęd elektryczny lub ręczny (korba)
– Wyrób bezkasetowy z prowadnicami linkowymi (na zewnątrz) lub wolnowiszący (do wewnątrz)
– Aluminiowe uchwyty mocujące ścienno-sufitowe umożliwiają szybki i prosty montaż systemu
– Prosta konstrukcja.
– Prowadnice linkowe – nierdzewne

– Zapobiega nagrzewaniu się pomieszczeń co w znacznym stopniu ogranicza konieczność wykorzystania urządzeń
klimatyzacyjnych, ogranicza dostęp światła słonecznego i zwiększa udział światła rozproszonego w pomieszczeniu
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania
promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Trzy odmiany belki dolnej FG42, fi 35 (do wewnątrz) lub fi42 (do zewnątrz).

PARAMETRY TECHNICZNE REFLEKSOL RXXL
Szerokość maksymalna: 3 m (zewnątrz), 4,5 m (wewnątrz)
Wysokość maksymalna: 3 m (zewnątrz), 5 m (wewnątrz)
Maksymalne pole powierzchni tkaniny: 9 m2, (zewnątrz), 22,5 m2 (wewnątrz)
Średnica rury nawojowej: 70/78mm
Belka dolna: Prostokątna 12×42 mm lub okrągła średnicy 35 mm lub 42 mm (do zewnątrz)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne / Wewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice linkowe
Deklaracja Właściwości Użytkowych 60 / R / 2017
Odporność na obciążenie wiatrem 1 klasa (48Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
