Refleksol Ziiip 120 Pomiar i Dane Techniczne

Refleksole Ziiip, występują w kilku wariantach. Oprócz wersji podstawowej: refleksol ziiip 120 oraz refleksol ziiip 95, wyróżniamy również modele przeznaczone do zabudowy tj. refleksol ziiip 120 podtynkowy oraz refleksol ziiip 120 Box. Dzięki zastosowaniu komponentów modelu ziiip 120 Large, szerokość refleksola nawet do 700cm.

Wymiarowanie refleksola ziiip 120 oraz ziip 120 w wersji podtynkowej

S=Szerokość refleksola do 700cm
H=Wysokość systemu do 400cm

Wymiary kasety: szer. 126mm, wys. 126mm
Wymiary kasety podtynkowej: szer. 143mm, wys. 126mm

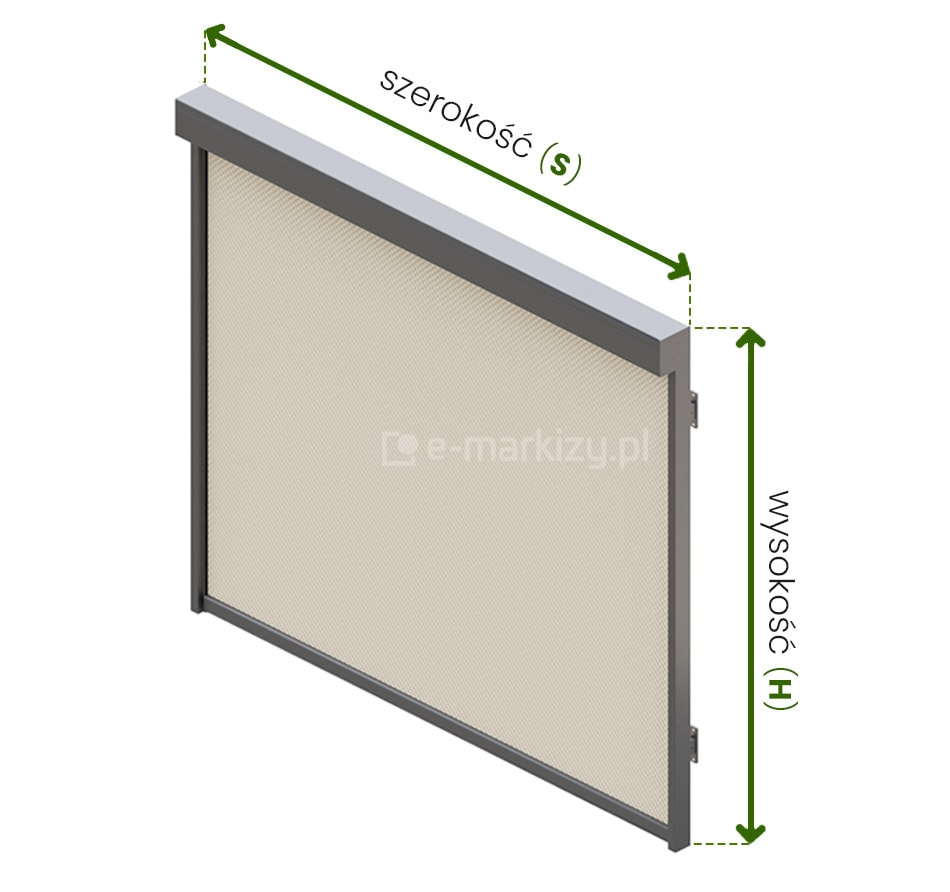

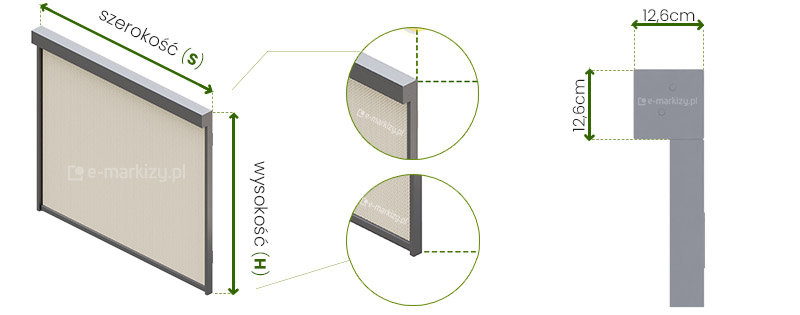

Schemat techniczny przedstawiający wymiary oraz konstrukcję zewnętrznej rolety tkaninowej typu refleksol Ziiip 120 w widoku aksonometrycznym oraz profilu bocznym. Główna część ilustracji po lewej stronie prezentuje kompletny system osłonowy z tkaniną w kolorze beżowym rozpiętą w aluminiowej ramie składającej się z górnej kasety oraz pionowych prowadnic bocznych. Szerokość systemu została oznaczona literą S, natomiast wysokość całkowita literą H, przy czym obie wartości mierzone są po zewnętrznych krawędziach konstrukcji. Środkowa część grafiki zawiera dwa powiększenia detali konstrukcyjnych w okręgach, które obrazują precyzyjne spasowanie tkaniny z kasetą oraz zakończenie prowadnicy bocznej. Prawa strona ryciny przedstawia przekrój boczny górnej kasety o kształcie kwadratowym, której wymiary zewnętrzne wynoszą dokładnie 12,6 cm wysokości oraz 12,6 cm głębokości. Całość utrzymana jest w stonowanej, technicznej kolorystyce szarości i zieleni, co ułatwia odczytanie parametrów montażowych osłony przeciwsłonecznej.

Pomiar modelu Ziiip

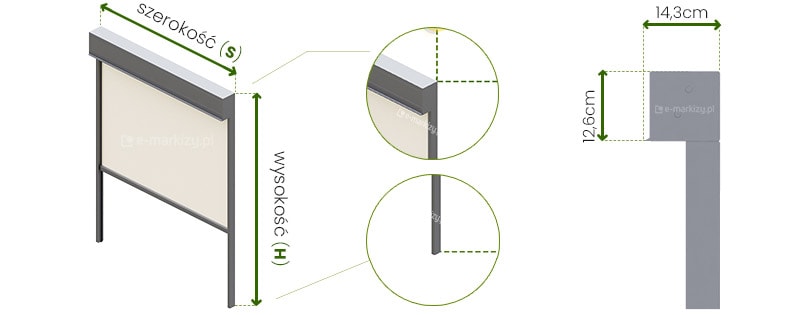

Rysunek techniczny o charakterze instruktażowym przedstawiający schemat wymiarowania rolety zewnętrznej refleksol 120 podtynkowy aluprof wraz z detalami konstrukcyjnymi kasety. Po lewej stronie grafiki znajduje się wizualizacja 3D całego produktu w kolorze antracytowym z jasną tkaniną przesłaniającą część otworu, gdzie zielonymi strzałkami pomocniczymi oznaczono parametry szerokość (S) mierzona wzdłuż górnej kasety oraz wysokość (H) mierzona od górnej krawędzi kasety do dolnego zakończenia prowadnic bocznych. W centralnej części obrazu umieszczono dwa powiększenia detali w okręgach połączone liniami pomocniczymi z widokiem głównym, które wskazują precyzyjny sposób mierzenia skrajnych punktów konstrukcji: górnego narożnika kasety oraz dolnego zakończenia profilu prowadnicy. Prawa strona ryciny prezentuje przekrój boczny górnej części systemu, na którym naniesiono dokładne wymiary gabarytowe kasety osłonowej o kwadratowym przekroju, wskazując wysokość elementu wynoszącą 12,6 cm oraz jego głębokość równą 14,3 cm. Całość przygotowana jest w czytelnej formie schematu montażowego z wykorzystaniem stonowanej kolorystyki szarości, bieli oraz kontrastującej zieleni dla linii wymiarowych i oznaczeń tekstowych w języku polskim.

Pomiar modelu Ziiip Podtynk

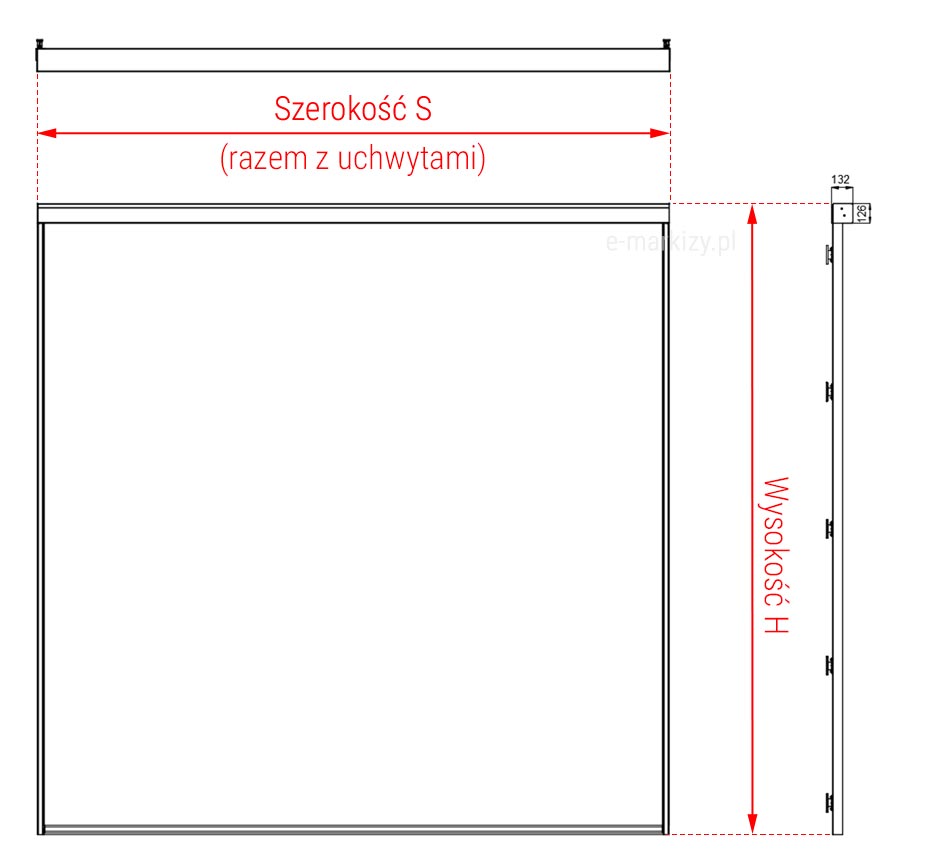

Refleksol Ziiip 120 – Pomiar z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 700cm
Wysokość H – jest to wysokość całkowita – do 400cm

Całkowite wymiary kasety: szer. 132mm, wys. 126mm

Refleksol Ziiip 120 Aluprof pomiar szerokości i wysokości przedstawiony na obrazie rolety z całkowicie rozwiniętą beżową tkaniną oraz antracytową konstrukcją ukazaną na białym tle. W górnej części, ponad kasetą, poprowadzone w górę od jej narożników przerywane linie zawierają pomiędzy sobą zieloną dwukierunkową strzałkę. Nad strzałka napis "Szerokość (S)". Po prawej stronie od krawędzi kasety oraz krawędzi dolnej prowadnicy poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę, wzdłuż której znajduje się napis "wysokość (H)".

Schemat rolety refleksol Ziiip 120 Aluprof pomiar szerokości oznaczony u góry dwukierunkową strzałką w kolorze czerwonym zawierającą się pomiędzy przerywanymi liniami poprowadzonymi od krawędzi bocznych osłony. Nad strzałką napis "szerkość S", a pod strzałką napis "(razem z uchwytami)". na samej górze rzut z góry kasety. Po prawej stronie na schemacie zaznaczono dwukierunkową czerwoną strzałką pomiar wysokości z napisem "wysokość H", obok którego umieszczono rzut boczny rolety.

Refleksol Ziiip 120 Dane Techniczne

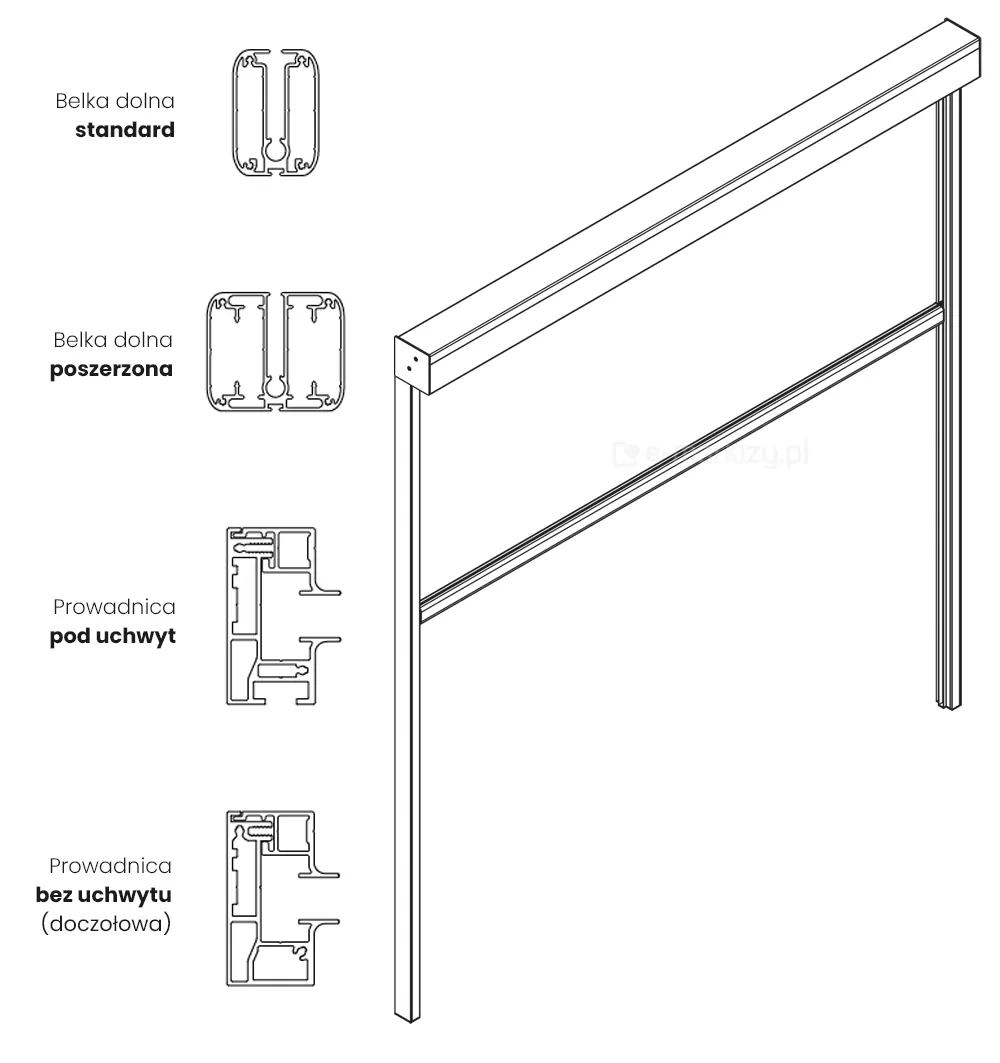

Rysunek techniczny w formie schematu liniowego prezentuje zestawienie kluczowych komponentów systemu Refleksol Ziiip 120 wraz z ich wizualizacją na gotowej konstrukcji. Po prawej stronie grafiki znajduje się widok aksonometryczny ramy rolety, składającej się z górnej, kwadratowej kasety, dwóch pionowych prowadnic bocznych oraz poprzecznej belki dolnej spinającej system. Po lewej stronie umieszczono cztery szczegółowe przekroje poprzeczne profili, pogrupowane w pionowej kolumnie i opatrzone podpisami. Pierwszy od góry przekrój przedstawia belkę dolną standardową o smukłym, owalnym profilu. Poniżej znajduje się przekrój belki dolnej poszerzonej, charakteryzującej się większą szerokością i rozbudowaną strukturą wewnętrznych komór wzmacniających. Trzeci element to przekrój prowadnicy pod uchwyt, ukazujący skomplikowaną geometrię kanału montażowego i wypustów technologicznych. Zestawienie zamyka przekrój prowadnicy bez uchwytu, określanej jako doczołowa, o gładkiej krawędzi zewnętrznej. Całość ilustracji wykonana jest w czarnej stylistyce liniowej na białym tle, co służy przejrzystemu porównaniu wariantów wykończenia i montażu elementów składowych systemu Ziiip 120.

Wersje refleksola zależnie od sposobu montażu posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

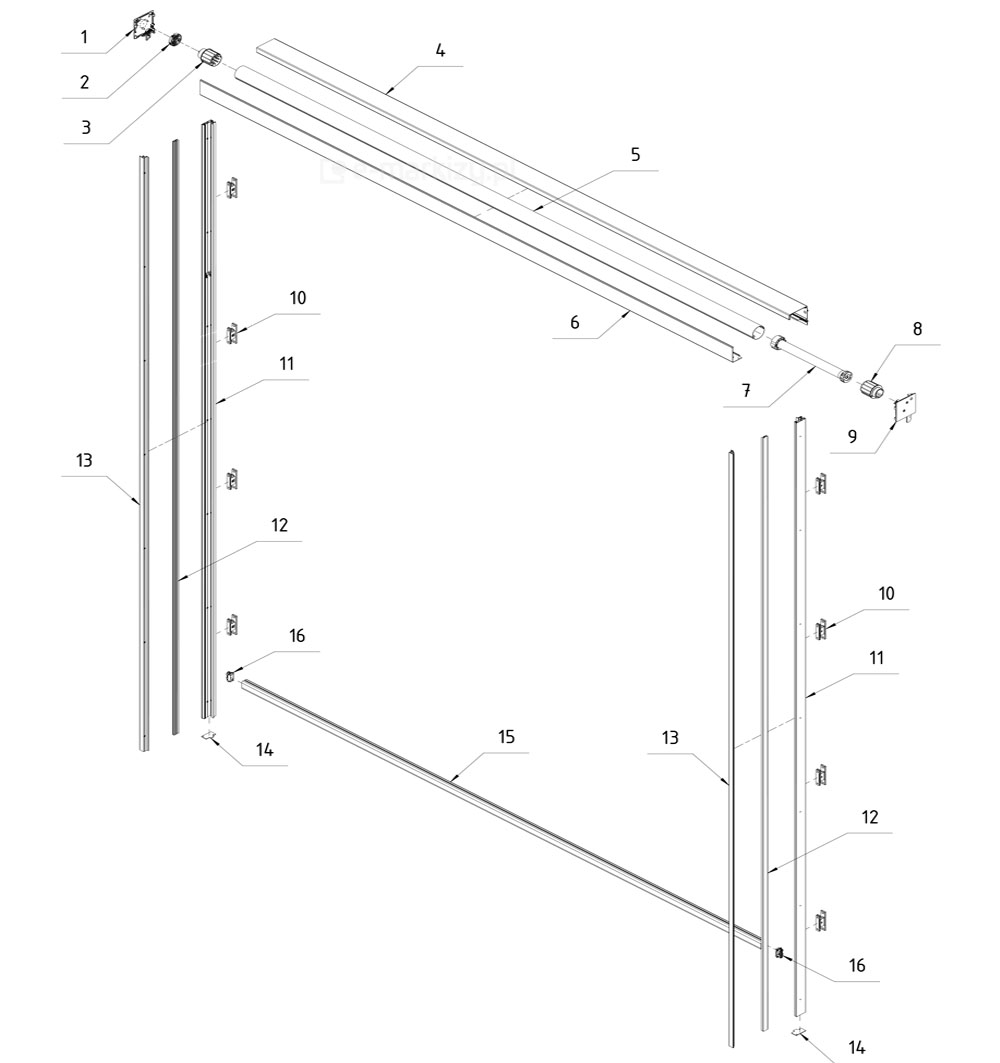

Rysunek techniczny w formie schematu eksplodowanego (widok rozstrzelony) przedstawia wszystkie komponenty składowe systemu rolety zewnętrznej Refleksol Ziiip 120 Aluprof, ponumerowane od 1 do 16. Na samej górze widoczne są elementy mechanizmu napędowego i obudowy: boczki kasety (1, 9), koło nawojowe (2, 8), obsadka rury (3) oraz aluminiowy profil osłonowy kasety (4, 6) wraz z rurą nawojową (5) i silnikiem elektrycznym (7). Pionowo po obu stronach ramy rozmieszczone są elementy prowadzące tkaninę, w tym uchwyty montażowe prowadnicy (10), profil nośny prowadnicy (11), wkładka PVC systemu Zip (12) oraz maskownica prowadnicy (13). Na dole konstrukcji znajdują się zaślepki prowadnic (14) oraz poprzeczna belka dolna (15) z dedykowanymi boczkami belki (16). Wszystkie części są precyzyjnie rozrysowane w rzucie aksonometrycznym, a linie pomocnicze wskazują dokładną kolejność i miejsce montażu każdego detalu w finalnym produkcie. Całość tworzy kompleksową instrukcję wizualną budowy mechanicznej refleksola, ułatwiającą identyfikację poszczególnych części serwisowych i montażowych.

Komponenty systemu Ziiip 120

Pokrywa boczna (lewa)
Łożysko
Kalota
Kaseta – część stała
Rura nawojowa
Kaseta – rewizja
Silnik
Adapter silnika
Pokrywa boczna (prawa)
Uchwyt prowadnicy
Prowadnica – część stała
Profil prowadzący ZIIIP
Prowadnica – rewizja
Zaślepka prowadnicy
Belka dolna
Zaślepka belki dolnej

Rodzaje i wymiary kaset

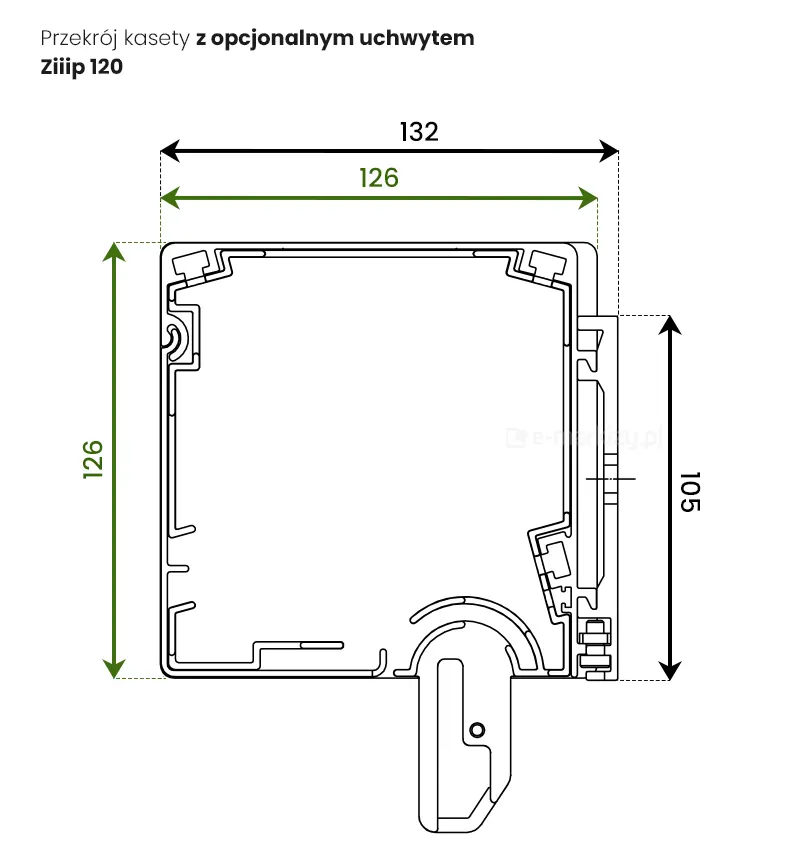

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny kasety systemu Refleksol Ziiip 120 wyposażonej w opcjonalny uchwyt montażowy. Główny moduł kasety posiada kształt kwadratu o standardowych wymiarach zewnętrznych 126 mm wysokości oraz 126 mm szerokości. Po prawej stronie profilu zamocowany jest dodatkowy uchwyt o wysokości 105 mm, który zwiększa całkowitą szerokość zestawu do 132 mm. Wnętrze kasety ukazuje złożoną strukturę ścianek z licznymi komorami wzmacniającymi oraz otworem rewizyjnym w dolnej części, przez który wyprowadzona jest tkanina osłonowa. Schemat zawiera dokładne linie wymiarowe w kolorze zielonym i czarnym, które określają gabaryty obudowy oraz pozycję elementu mocującego względem korpusu. Całość konstrukcji została zaprojektowana jako system samonośny lub adaptacyjny, gdzie dodatkowy uchwyt boczny umożliwia stabilną instalację kasety do płaskich powierzchni elewacji lub wnęk okiennych.

A. Kaseta z opcjonalnym uchwytem

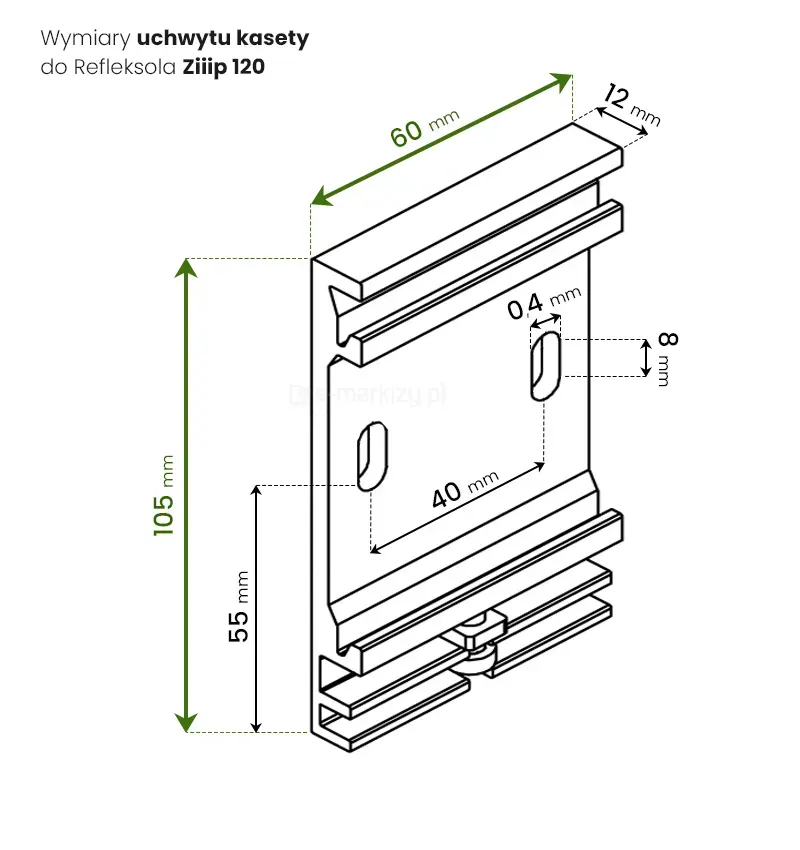

Rysunek techniczny przedstawiający szczegółowe wymiary uchwytu kasety dedykowanego do systemu rolet zewnętrznych Refleksol Ziiip 120. Element montażowy o profilowanej konstrukcji został zaprezentowany w rzucie izometrycznym, co pozwala na dokładne odczytanie parametrów geometrycznych uchwytu. Całkowita wysokość komponentu wynosi 105 mm, natomiast jego szerokość mierzona na górnej krawędzi to 60 mm. Głębokość górnej części profilu została określona na 12 mm. Centralna część uchwytu posiada dwa podłużne otwory montażowe typu fasolka, których rozstaw osiowy w poziomie wynosi 40 mm. Każdy z otworów ma wysokość 8 mm oraz szerokość 0,4 mm. Dolny otwór montażowy znajduje się na wysokości 55 mm, licząc od dolnej krawędzi elementu. Profil uchwytu posiada charakterystyczne przetłoczenia i wypustki montażowe, które umożliwiają stabilne osadzenie i zablokowanie kasety refleksola. Grafika jest wykonana w formie czarno-białego schematu liniowego z zielonymi liniami pomocniczymi i strzałkami wymiarowymi, co zapewnia wysoką czytelność detali technicznych niezbędnych do prawidłowej instalacji systemu.

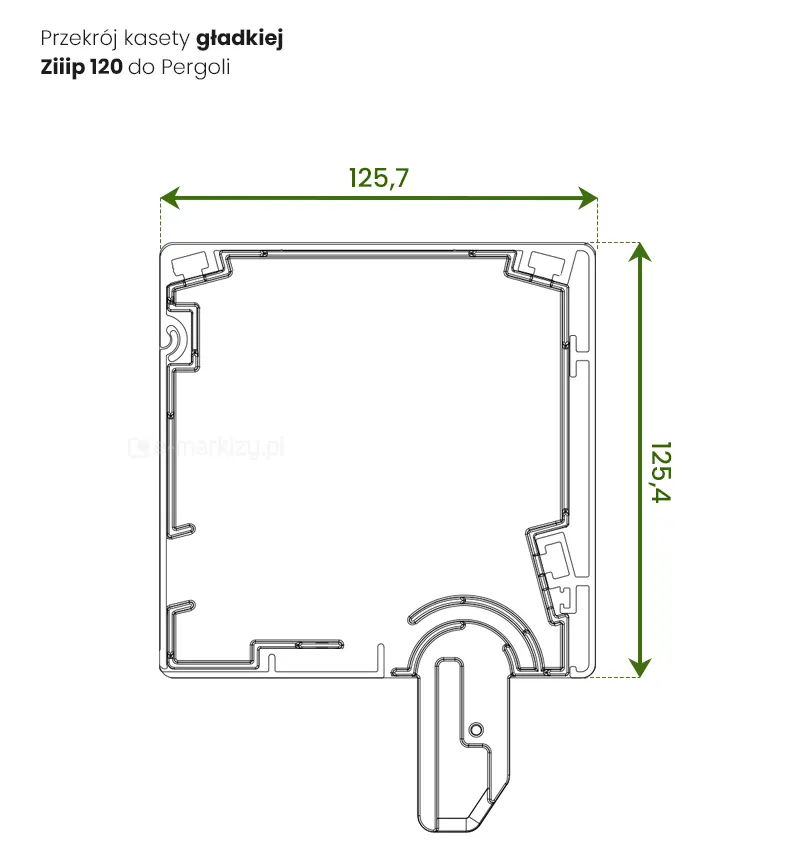

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny kasety gładkiej dedykowanej do pergoli, wchodzącej w skład systemu Refleksol Ziiip 120. Konstrukcja posiada niemal kwadratowy profil o wymiarach zewnętrznych 125,7 mm szerokości oraz 125,4 mm wysokości. W przeciwieństwie do wariantu podtynkowego, zewnętrzna strona obudowy jest całkowicie gładka i pozbawiona dodatkowych wypustów montażowych, co pozwala na estetyczne wkomponowanie elementu w konstrukcję pergoli. Wewnętrzny schemat obrazuje złożoną strukturę aluminiowych ścianek z systemem komór wzmacniających oraz prowadnic rewizyjnych. W dolnej części przekroju widoczny jest pionowy wylot tkaniny z charakterystycznym, zaokrąglonym wyprofilowaniem kanału, który chroni materiał przed uszkodzeniami mechanicznymi podczas zwijania i rozwijania. Centralna przestrzeń kasety jest przeznaczona na rurę nawojową z silnikiem, a liczne wypustki na wewnętrznych ściankach służą do stabilnego osadzenia mechanizmu. Całość rysunku wykonana jest w formie czarnego schematu liniowego z zielonymi liniami wymiarowymi, co zapewnia czytelność parametrów niezbędnych do projektowania zabudowy tarasowej.

B. Kaseta gładka – polecana do pergol

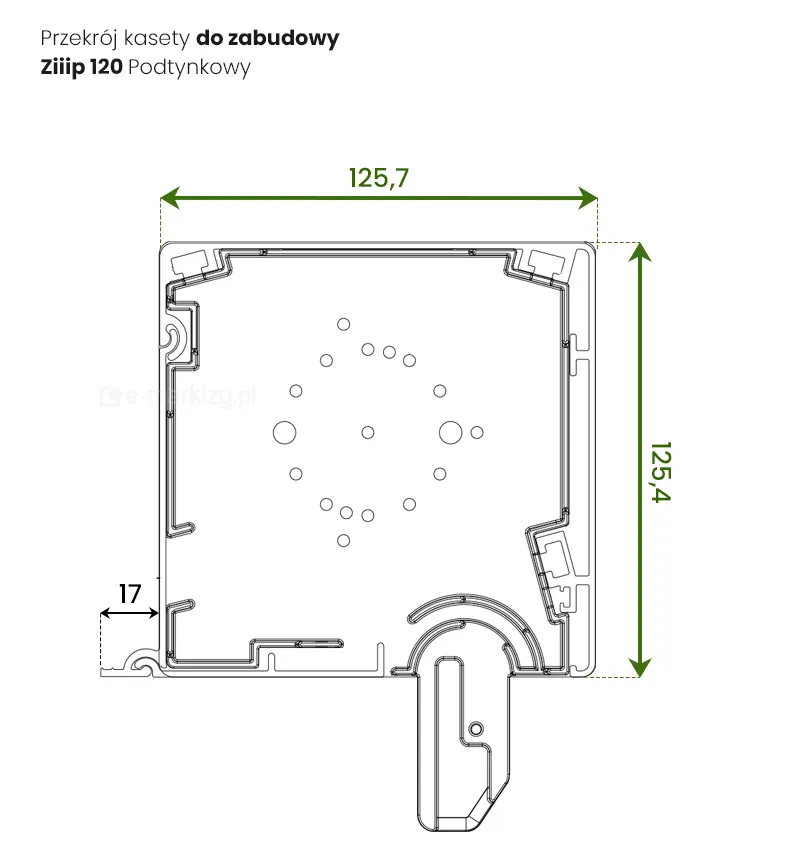

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny kasety podtynkowej przeznaczonej do zabudowy, dedykowanej dla systemu Refleksol Ziiip 120. Schemat konstrukcyjny w formie liniowego rzutu prezentuje kwadratowy profil obudowy o zewnętrznych wymiarach wynoszących 125,7 mm szerokości oraz 125,4 mm wysokości. W lewym dolnym rogu kasety widoczny jest charakterystyczny wypust montażowy o szerokości 17 mm, ułatwiający osadzenie elementu prowadnicy. Wnętrze kasety ukazuje złożoną geometrię ścianek z licznymi komorami wzmacniającymi oraz punktami mocowania mechanizmu nawojowego tkaniny, zaznaczonymi w części centralnej jako układ otworów o różnej średnicy. W dolnej części profilu znajduje się otwór rewizyjny z wyprofilowaną prowadnicą wyjściową dla materiału, która posiada zaokrąglone krawędzie zapobiegające ocieraniu tkaniny. Konstrukcja profilu została zaprojektowana tak, aby po zamontowaniu i otynkowaniu pozostawała niemal niewidoczna na elewacji budynku, zachowując jednocześnie pełną sztywność strukturalną. Zielone linie wymiarowe oraz czytelne wartości liczbowe na białym tle precyzyjnie określają gabaryty niezbędne do przygotowania nadproża pod montaż podtynkowy systemu Ziiip 120.

C. Kaseta do zabudowy

Rodzaje belek obciążeniowych

W zależności od wymiarów rolety, stosuje się różne belki dolne, które obciążają tkaninę. Stosujemy belkę „wąską” oraz „szeroką„. Jej rodzaj dobierany jest automatycznie na podstawie gabarytów rolety. Należy zwrócić uwagę, że zamawiając kilka rolet o różnych wymiarach, belki obciążeniowe mogą być różne. Ważne jest również miejsce montażu refleksola. Jeśli jego montaż będzie odbywał się do powierzchni płaskiej bez uchwytów (np. do ściany, ramy itp.), to belka szeroka będzie wychodziła poza obrys prowadnic, co uniemożliwi montaż. W tym przypadku konieczne jest zastosowanie belki wąskiej. Jeśli nie jesteś pewny, które belka zostanie zastosowana do twoich wymiarów rolety lub chcesz wykonać roletę z niestandardową belką, skontaktuj się z nami.

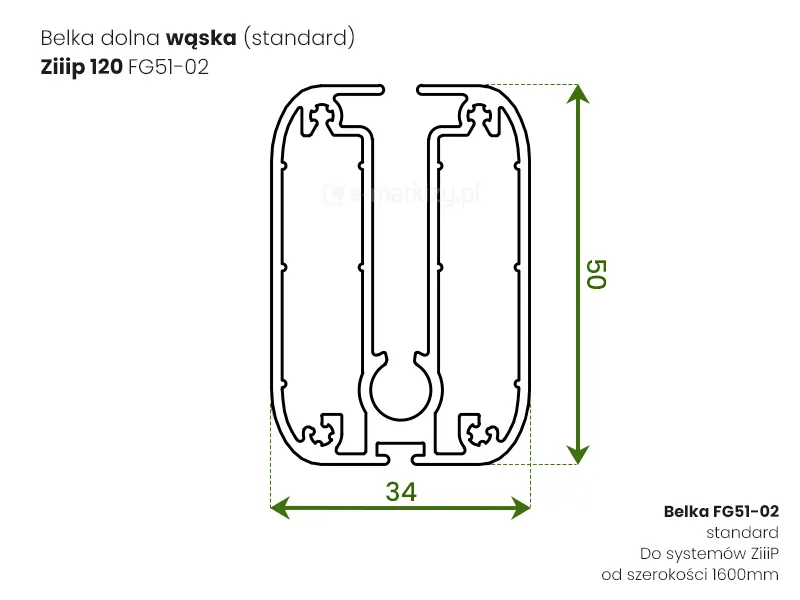

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny standardowej wąskiej belki dolnej o oznaczeniu FG51-02, stosowanej w systemach roletowych Refleksol Ziiip 120 o szerokości od 1600 mm. Profil aluminiowy o symetrycznym, zaokrąglonym kształcie posiada zewnętrzne wymiary gabarytowe wynoszące 50 mm wysokości oraz 34 mm szerokości. Wewnętrzna struktura belki charakteryzuje się centralnie umieszczonym kanałem biegnącym przez całą wysokość elementu, który służy do stabilnego osadzenia dolnej krawędzi tkaniny. Na górnej i dolnej krawędzi przekroju widoczne są specjalistyczne gniazda montażowe przeznaczone do instalacji uszczelek lub obciążeń systemowych. Geometria profilu obejmuje również wewnętrzne wypustki wzmacniające, które zapewniają odpowiednią sztywność elementu przy zachowaniu smukłego wyglądu. Schemat został sporządzony w formie czarnego rysunku liniowego z zielonymi liniami wymiarowymi i czytelnymi opisami tekstowymi, co pozwala na dokładną weryfikację parametrów technicznych komponentu wykończeniowego.

a) belka dolna wąska (standard)

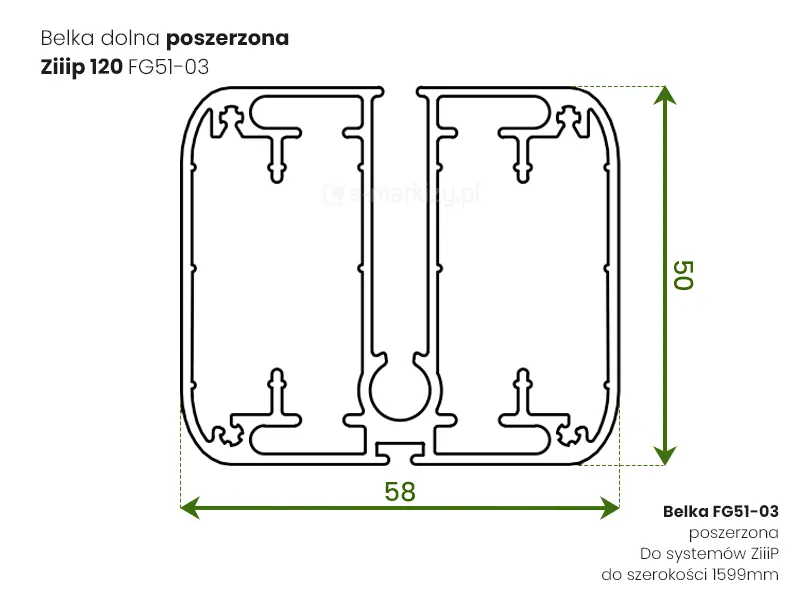

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny poszerzonej belki dolnej o oznaczeniu FG51-03, przeznaczonej do systemów Refleksol Ziiip 120 o szerokości do 1599 mm. Profil aluminiowy o masywnej, niemal kwadratowej geometrii charakteryzuje się zaokrąglonymi narożnikami zewnętrznymi, a jego wymiary gabarytowe wynoszą 50 mm wysokości oraz 58 mm szerokości. Centralna część elementu posiada pionowy kanał technologiczny służący do mocowania tkaniny osłonowej. Wewnętrzna struktura belki jest bogata w detale konstrukcyjne, w tym cztery symetrycznie rozmieszczone wsporniki w kształcie litery T, które wzmacniają profil i zapewniają stabilność mechaniczną. Na górnej i dolnej krawędzi przekroju widoczne są precyzyjnie wyprofilowane gniazda montażowe dla elementów uszczelniających. Całość schematu została przygotowana jako czarny rysunek liniowy z wyraźnymi zielonymi liniami wymiarowymi i strzałkami pomocniczymi, co pozwala na dokładne odczytanie specyfikacji technicznej tego komponentu obciążającego.

b) belka dolna poszerzona

a) Belka dolna wąska standard – FG51-02
stosowana jest zawsze od szerokości 1600mm

b) Belka dolna Poszerzona FG51-03
stosowana jest tylko do szerokości rolety 1599mm

(pola zielone) do szer. 1599mm zalecane użycie wersji z poszerzoną belką w cenie, natomiast możliwe jest użycie belki wąskiej standardowej na wyraźne życzenie klienta przy składaniu zamówienia
(pola pomarańczowe) wersja tylko z poszerzoną belką

Tabela techniczna prezentuje zestawienie rodzajów belek dolnych stosowanych w systemie osłonowym ZiiiP w zależności od wymiarów produktu wyrażonych w milimetrach. Struktura dokumentu opiera się na macierzy, gdzie pierwsza pionowa kolumna określa wysokość rolety (od 1000 mm do 4000 mm ze skokiem co 250 mm), natomiast trzy kolejne kolumny definiują progi szerokości: 1000 mm, 1250 mm oraz 1599 mm. Komórki tabeli zostały wyróżnione kolorystycznie, aby wskazać optymalny dobór podzespołów. Pola zaznaczone kolorem zielonym sugerują możliwość zastosowania belek typu Z95 lub Z120 i obejmują mniejsze oraz średnie gabaryty przesłon, przy czym granica ich stosowania przesuwa się wraz ze wzrostem szerokości. Pola zaznaczone kolorem żółtym wskazują na konieczność użycia wyłącznie wzmocnionej belki Z120, co dotyczy głównie konstrukcji wysokich, przekraczających 2000 mm przy szerokości 1000 mm, oraz wszystkich wariantów o wysokości powyżej 3000 mm niezależnie od szerokości. Zastosowany podział pozwala na szybką weryfikację techniczną i dobór odpowiedniego obciążenia tkaniny, zapewniając prawidłowe napięcie materiału w systemie ZiiiP przy konkretnych parametrach zamówienia.

Rodzaje prowadnic

Rysunek techniczny przedstawia precyzyjny przekrój poprzeczny prowadnicy gładkiej stosowanej w systemie rolet tkaninowych Refleksol Ziiip 120. Schemat konstrukcyjny profilu aluminiowego zawiera szczegółowe wymiarowanie podane w milimetrach, opisujące geometrię zewnętrzną oraz wewnętrzne kanały technologiczne. Całkowita wysokość profilu mierzona pionowo wynosi 62 mm, natomiast jego szerokość całkowita to 31 mm. W górnej części profilu zaznaczono odległość 12 mm od krawędzi do osi otworu montażowego o średnicy 5,3 mm, pod którym znajduje się szersza komora o średnicy 10,5 mm. W centralnej części przekroju widoczny jest kanał o szerokości 16 mm, natomiast na ściance bocznej umiejscowiono otwór przelotowy o średnicy 6,5 mm, znajdujący się w odległości 35 mm od górnej krawędzi prowadnicy. Dolna część schematu obrazuje sposób montażu za pomocą wkręta osadzonego w dedykowanym gnieździe konstrukcyjnym. Wewnętrzna struktura profilu charakteryzuje się licznymi przegrodami wzmacniającymi oraz specjalnie wyprofilowanymi krawędziami zewnętrznymi, które zapewniają gładką powierzchnię estetyczną bez widocznych elementów mocujących od frontu. Wszystkie linie wymiarowe oraz opisy wykonano w kolorze czarnym i zielonym na białym tle, co zapewnia wysoką czytelność dokumentacji technicznej.

A. Prowadnica gładka, bez uchwytu

Prowadnica gładka mocowana jest bezpośrednio do powierzchni bocznej lub czołowej bez wykorzystania uchwytów.

Opcjonalnie możemy zastosować inną prowadnicę z wykorzystaniem uchwytów (punkt bbbbb)

W wersji do zabudowy, występuje wyłącznie prowadnica gładka.

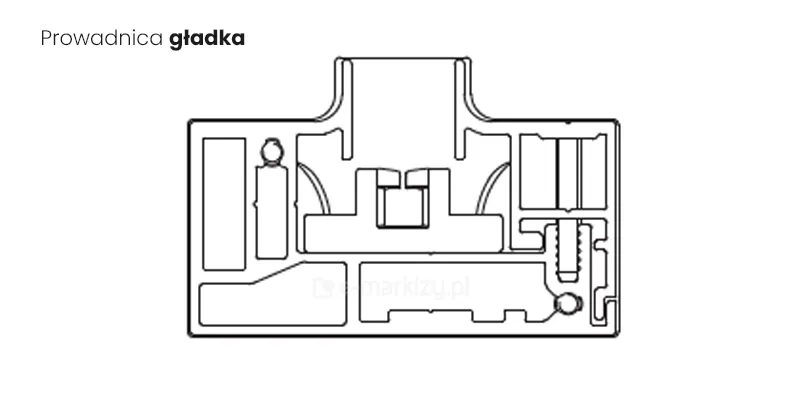

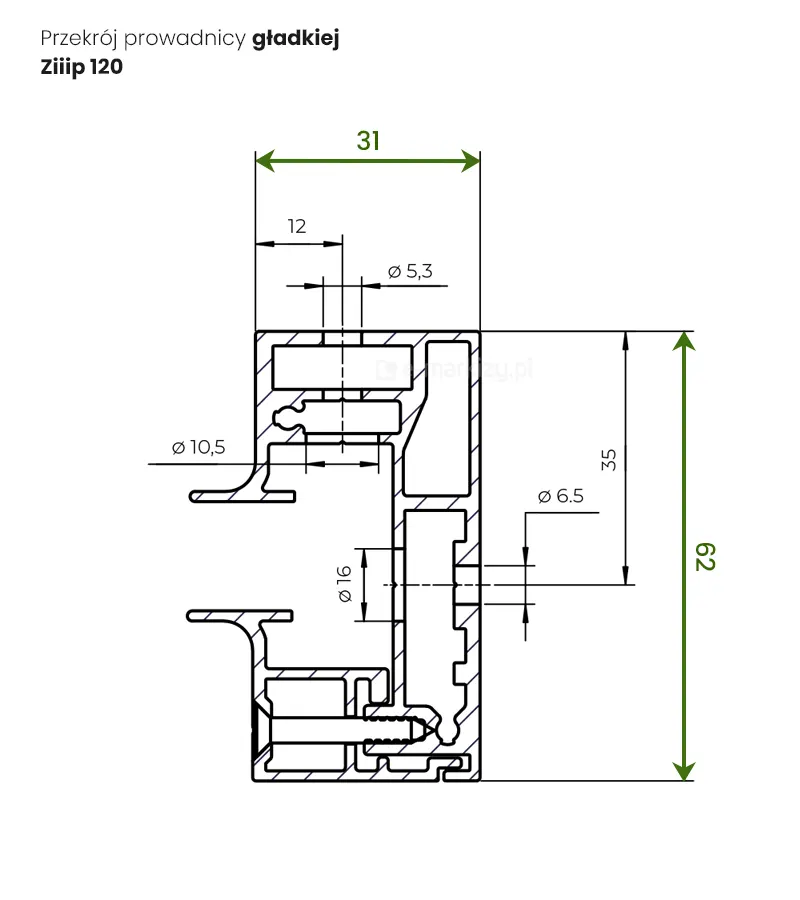

Rysunek techniczny o tytule Prowadnica gładka przedstawia szczegółowy przekrój poprzeczny aluminiowego profilu prowadnicy stosowanego w systemach rolet lub refleksoli. Schemat ukazuje skomplikowaną budowę wewnętrzną profilu, na którą składa się szereg komór usztywniających o różnych kształtach i wielkościach, rozmieszczonych symetrycznie i asymetrycznie wewnątrz prostokątnego obrysu. W górnej części profilu znajduje się szerokie wgłębienie o kształcie litery U, służące do prowadzenia tkaniny lub zamka osłony, z wyraźnie zaznaczonymi wewnętrznymi wypustkami stabilizującymi. Po prawej stronie przekroju widoczny jest kanał montażowy z nacięciami przypominającymi gwint, przeznaczony do osadzenia wkrętu lub śruby mocującej. Całość grafiki jest czarno-biała, wykonana za pomocą wyraźnych linii technicznych, które precyzyjnie oddają geometrię ścianek profilu oraz punkty styku poszczególnych komór technicznych.

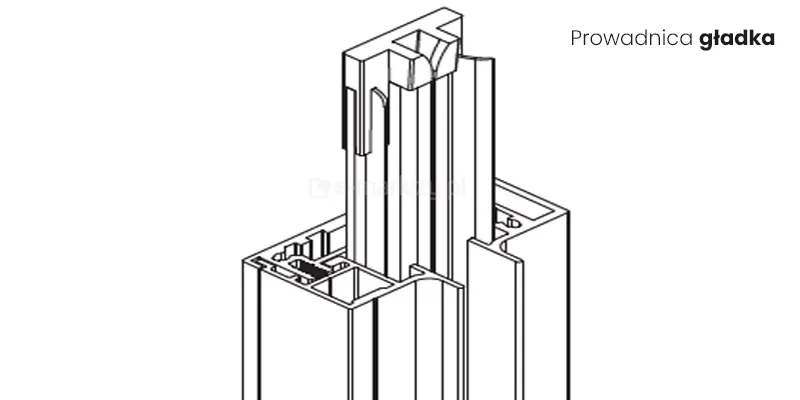

Rysunek techniczny w rzucie aksonometrycznym przedstawia górną część profilu aluminiowego prowadnicy gładkiej, stosowanej w systemie Refleksol Ziiip 120. Ilustracja ukazuje trójwymiarową strukturę elementu, w którym z głównego korpusu prowadnicy o prostokątnym przekroju wysunięta jest pionowo wewnętrzna wkładka z PVC. Wkładka ta posiada charakterystyczne rozszerzenie w górnej części, tworzące kanał wprowadzający dla tkaniny z zamkiem typu Zip, co zapewnia płynną pracę osłony i jej odporność na podmuchy wiatru. Korpus prowadnicy charakteryzuje się gładkimi ściankami zewnętrznymi oraz widocznym od góry układem wewnętrznych komór wzmacniających i kanałów technologicznych, w tym gniazda na uszczelkę szczotkową. Całość schematu wykonana jest w formie czarnego rysunku liniowego na białym tle, koncentrując się na precyzyjnym przedstawieniu spasowania elementów prowadzących i estetyki wykończenia profilu bez widocznych elementów montażowych.

Sposoby montażu prowadnicy gładkiej

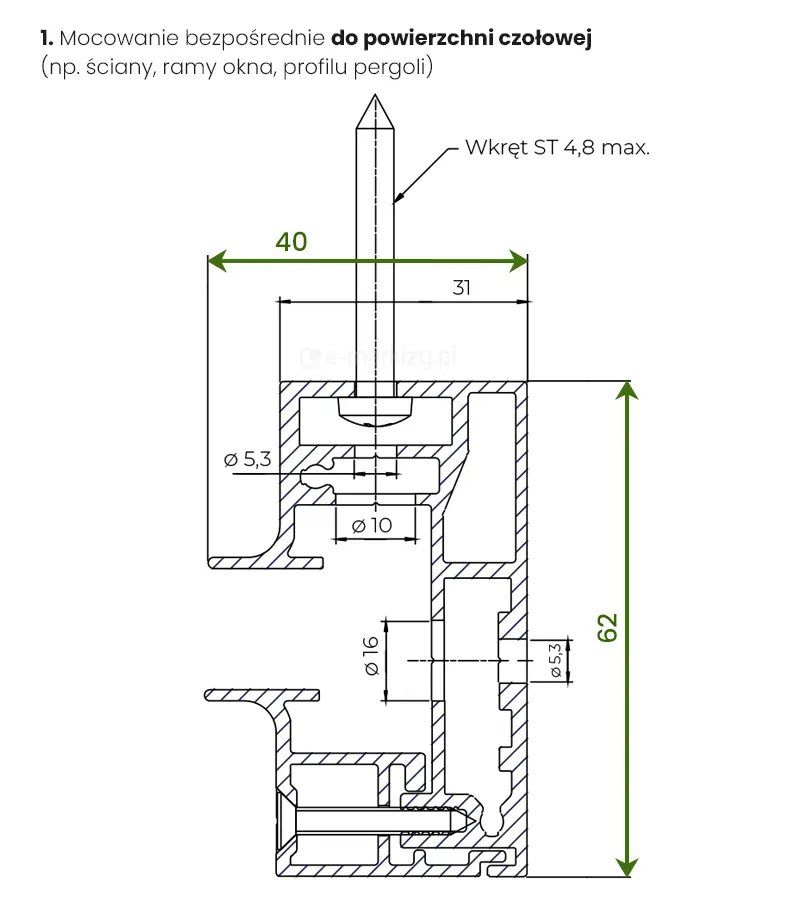

Rysunek techniczny przedstawia schemat montażu bezpośredniego prowadnicy systemu Refleksol Ziiip 120 do powierzchni czołowej, takiej jak ściana, rama okna lub profil pergoli. Przekrój poprzeczny profilu aluminiowego o wysokości 62 mm i szerokości 31 mm (całkowita szerokość z wypustem wynosi 40 mm) obrazuje sposób osadzenia elementu mocującego. Kluczowym elementem schematu jest wkręt typu ST o maksymalnej średnicy 4,8 mm, który przechodzi pionowo przez górną ściankę prowadnicy. Otwór montażowy pod wkręt ma średnicę 5,3 mm, a pod nim znajduje się szersza komora o średnicy 10 mm, pozwalająca na ukrycie łba wkręta. Wewnątrz profilu widoczne są również inne kanały technologiczne, w tym otwór o średnicy 16 mm oraz mniejszy boczny o średnicy 5,3 mm. W dolnej części przekroju naniesiono rysunek śruby montażowej stabilizującej wewnętrzne elementy mechanizmu zamka błyskawicznego. Całość dokumentacji wykonana jest w formie czarnego rysunku liniowego z zielonymi liniami wymiarowymi, precyzyjnie określającymi parametry niezbędne do wykonania prawidłowego nawiercenia i instalacji czołowej.

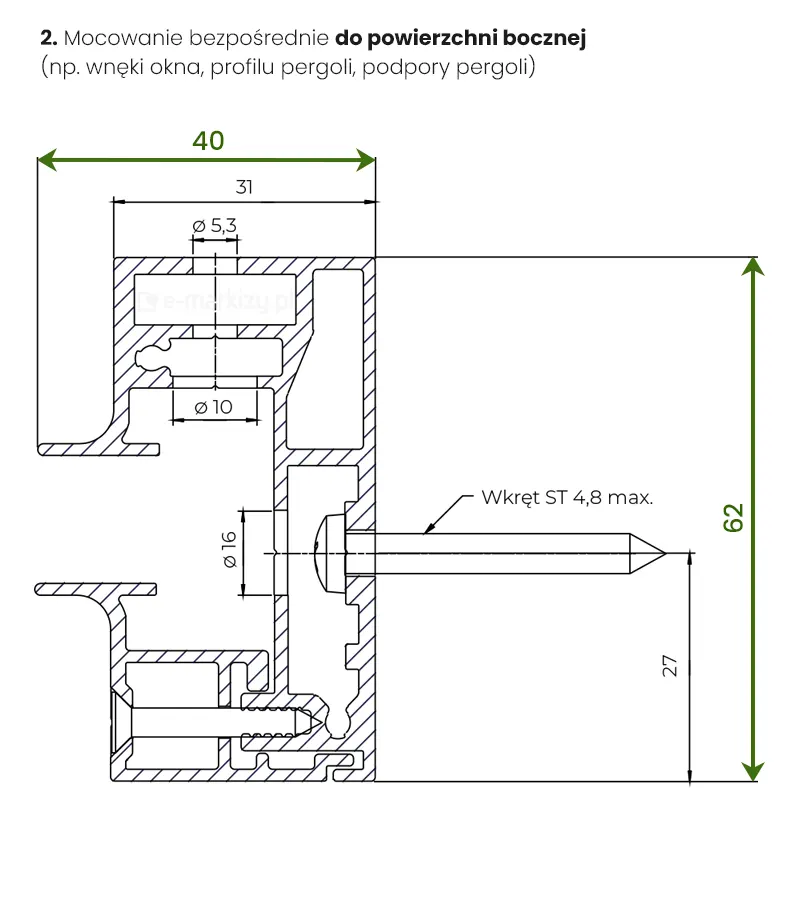

Rysunek techniczny przedstawia schemat montażu bezpośredniego prowadnicy systemu Refleksol Ziiip 120 do powierzchni bocznej, takiej jak wnęka okienna, profil lub podpora pergoli. Przekrój poprzeczny aluminiowego profilu o wysokości 62 mm i szerokości całkowitej 40 mm (z czego 31 mm stanowi szerokość głównego korpusu) obrazuje poziomy sposób kotwienia elementu. Na schemacie widoczny jest wkręt typu ST o maksymalnej średnicy 4,8 mm, który przechodzi poziomo przez boczną ściankę prowadnicy w odległości 27 mm od jej dolnej krawędzi. Łeb wkręta jest osadzony wewnątrz komory technologicznej, co pozwala na stabilne przytwierdzenie osłony do bocznej płaszczyzny montażowej. W górnej części profilu zaznaczono otwory o średnicy 5,3 mm oraz 10 mm, które w tej konfiguracji pozostają niewykorzystane. Wewnątrz prowadnicy widoczne są również inne kanały techniczne, w tym centralny otwór o średnicy 16 mm oraz dolny punkt mocowania elementu wewnętrznego za pomocą śruby. Całość rysunku liniowego uzupełniają zielone linie wymiarowe i czytelne napisy, precyzyjnie definiujące parametry instalacji bocznej.

1. Mocowanie bezpośrednie do powierzchni czołowej
(np. ściany, ramy okna, profilu pergoli)

2. Mocowanie bezpośrednie do powierzchni bocznej
(np. wnęki okna, profilu pergoli, podpory pergoli)

B. Prowadnica pod uchwyt

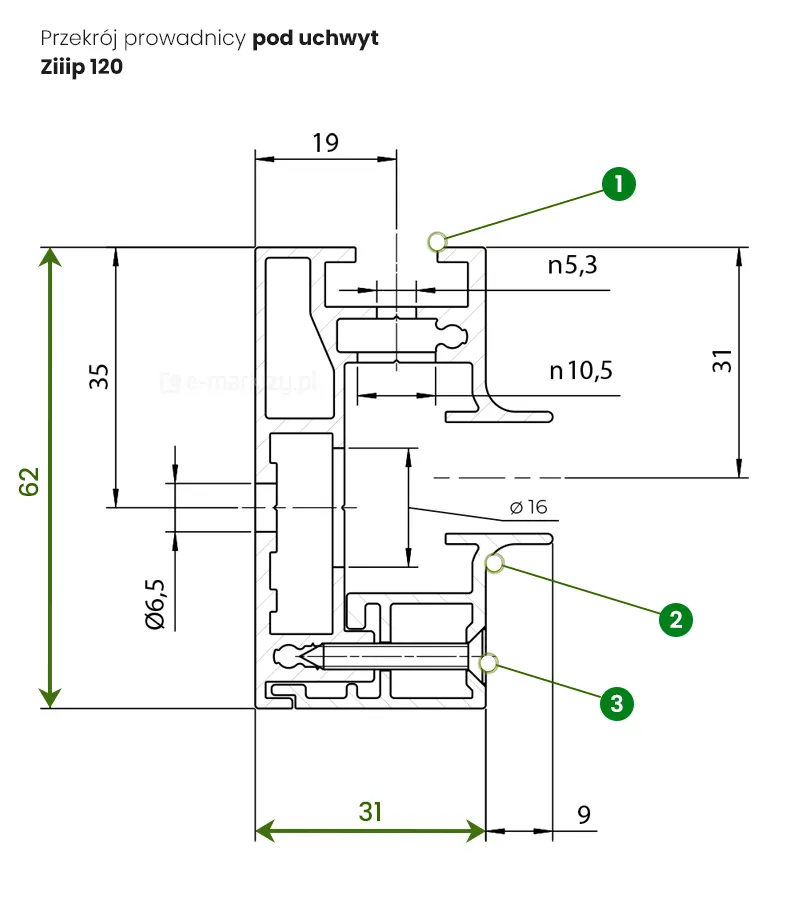

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny prowadnicy pod uchwyt stosowanej w systemie Refleksol Ziiip 120. Schemat prezentuje skomplikowaną geometrię profilu aluminiowego z naniesionymi licznymi wymiarami w milimetrach oraz oznaczeniami konstrukcyjnymi. Całkowita wysokość profilu wynosi 62 mm, natomiast jego szerokość główna została określona na 31 mm, z dodatkowym wypustem o szerokości 9 mm po prawej stronie. Wewnętrzna budowa profilu zawiera komory technologiczne oraz miejsca montażowe, w tym otwór o średnicy 16 mm oraz mniejszy otwór boczny o średnicy 6,5 mm. Na schemacie zielonymi liniami i cyframi w okręgach od 1 do 3 wskazano kluczowe punkty konstrukcyjne: górną krawędź prowadnicy, wewnętrzne wyprofilowanie oraz dolny punkt mocowania elementu łączącego. Widoczne są również detale dotyczące otworów montażowych o wymiarach n5,3 oraz n10,5, a także charakterystyczny uskok o wymiarze 19 mm w górnej części przekroju. Precyzyjne linie wymiarowe oraz osie symetrii ułatwiają zrozumienie budowy prowadnicy oraz jej dopasowanie do dedykowanego uchwytu montażowego.

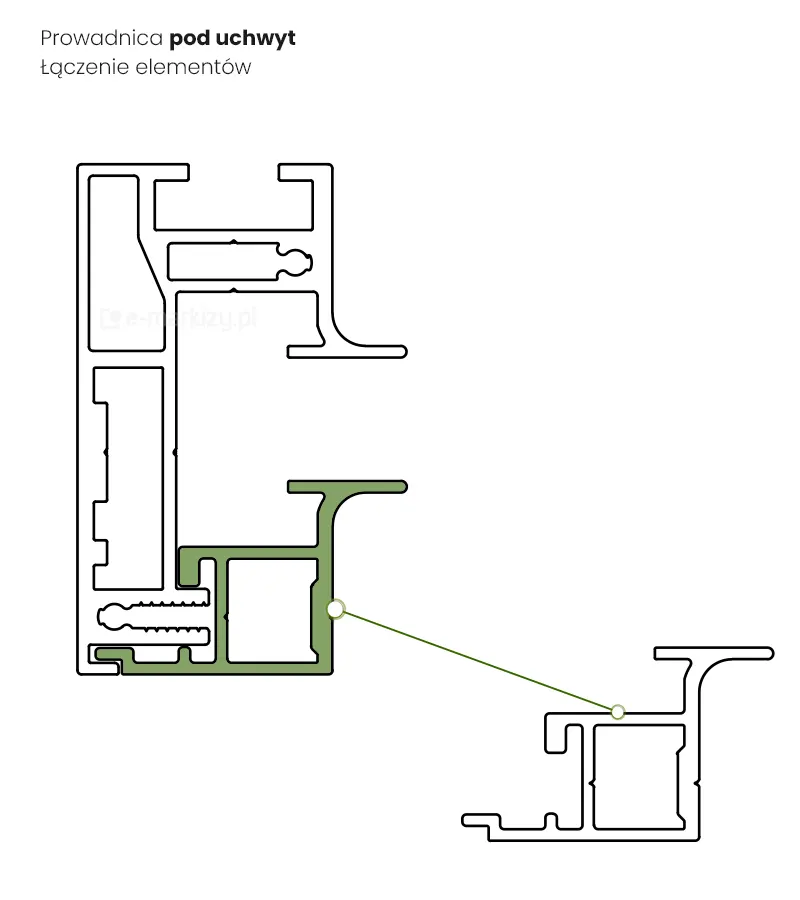

Rysunek techniczny zatytułowany Prowadnica pod uchwyt Łączenie elementów przedstawia schematyczny przekrój poprzeczny aluminiowego profilu prowadnicy stosowanego w systemach osłonowych. Główny, duży schemat po lewej stronie obrazuje złożoną strukturę profilu z widocznymi komorami wewnętrznymi oraz miejscami na montaż uszczelek i elementów mocujących. Dolna część profilu została wyróżniona zielonym kolorem, co wskazuje na konkretny element wymienny lub dodatkową nakładkę montażową. Od tej zielonej sekcji poprowadzona jest linia pomocnicza zakończona kropkami, która kieruje wzrok do mniejszego rysunku po prawej stronie, będącego odizolowanym rzutem wspomnianego elementu montażowego. Mniejszy schemat precyzyjnie pokazuje kształt zamka i wypustek, które umożliwiają zatrzaśnięcie lub wsunięcie tego komponentu w główny korpus prowadnicy. Całość grafiki jest czarno-biała z wyjątkiem zielonego akcentu, co ma na celu czytelne wskazanie sposobu składania i łączenia poszczególnych części profilu prowadnicy.

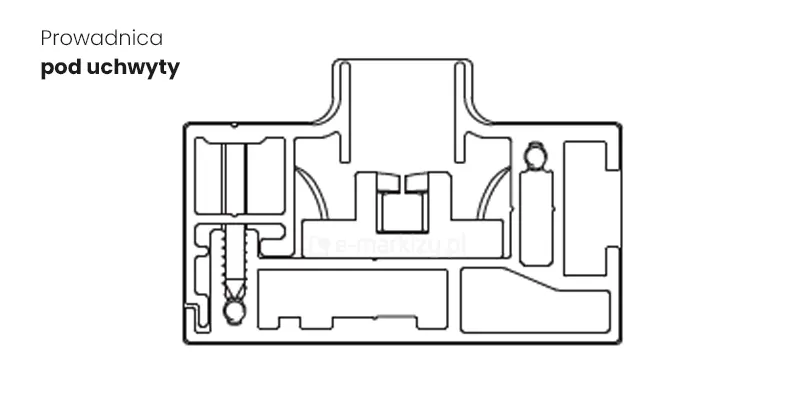

Rysunek techniczny przedstawia uproszczony przekrój poprzeczny poziomy prowadnicy pod uchwyty, przeznaczonej do systemów rolet materiałowych typu Zip. Schemat obrazuje wewnętrzną, wielokomorową strukturę profilu aluminiowego, zaprojektowaną w celu zapewnienia wysokiej sztywności konstrukcyjnej oraz precyzyjnego prowadzenia tkaniny. W centralnej części profilu widoczne jest głębokie gniazdo w kształcie litery U, w którym osadzona jest wewnętrzna wkładka stabilizująca materiał. Po lewej stronie przekroju znajduje się komora montażowa z widocznym elementem złącznym w postaci wkręta, który przechodzi przez pionową ściankę wewnętrzną. Prawa strona profilu zawiera dodatkowe puste przestrzenie technologiczne oraz wgłębienia ułatwiające zatrzaskiwanie elementów maskujących lub montażowych. Całość obrysu zewnętrznego jest zwarta i prostokątna z charakterystycznym wysunięciem w części środkowej, co pozwala na stabilne osadzenie prowadnicy w dedykowanych uchwytach systemowych. Grafika wykonana jest w formie czarnego rysunku liniowego na białym tle, bez naniesionych wymiarów liczbowych, skupiając się wyłącznie na prezentacji geometrii profilu.

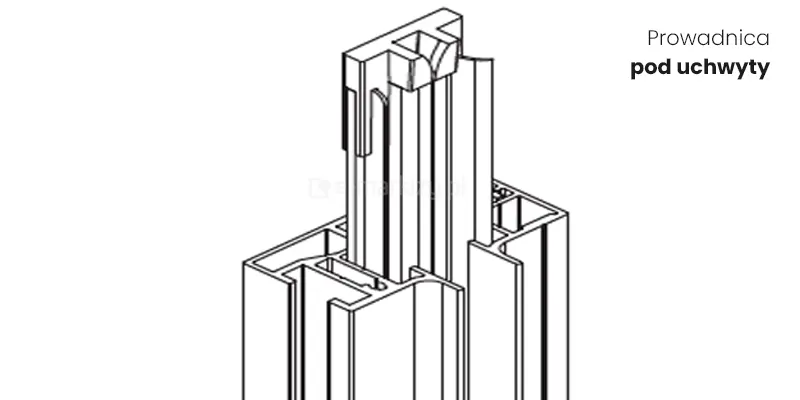

Rysunek techniczny przedstawiający aksonometryczny przekrój pionowy aluminiowej prowadnicy bocznej przeznaczonej do montażu uchwytów w systemach osłonowych. Na grafice widoczny jest złożony profil konstrukcyjny o wielokomorowej budowie, wewnątrz którego umieszczono ruchomy element prowadzący o przekroju zbliżonym do litery T z dodatkowymi wypustkami stabilizującymi. Górna część wewnętrznego wkładu posiada charakterystyczne wycięcie w kształcie litery V, służące do precyzyjnego osadzenia komponentów sterujących lub blokujących. Zewnętrzny profil prowadnicy charakteryzuje się gładkimi ściankami oraz wewnętrznym użebrowaniem wzmacniającym strukturę, tworzącym kanały montażowe. Całość przedstawiona jest w formie czarno-białego schematu liniowego na jasnym tle, a w prawym górnym rogu znajduje się napis informacyjny w języku polskim: Prowadnica pod uchwyty, z wyróżnioną pogrubioną czcionką dolną linią tekstu.

Prowadnicę pod uchwyt, stosujemy wykorzystując jeden z dostępnych uchwytów. Wsuwa się ją
w profil stały (1)

Elementy prowadnicy

Profil stały
Profil rewizyjny prowadnicy
Wkręt mocujący ST3,5×19-A2

* średnice otworów podano jako max. dopuszczalne.

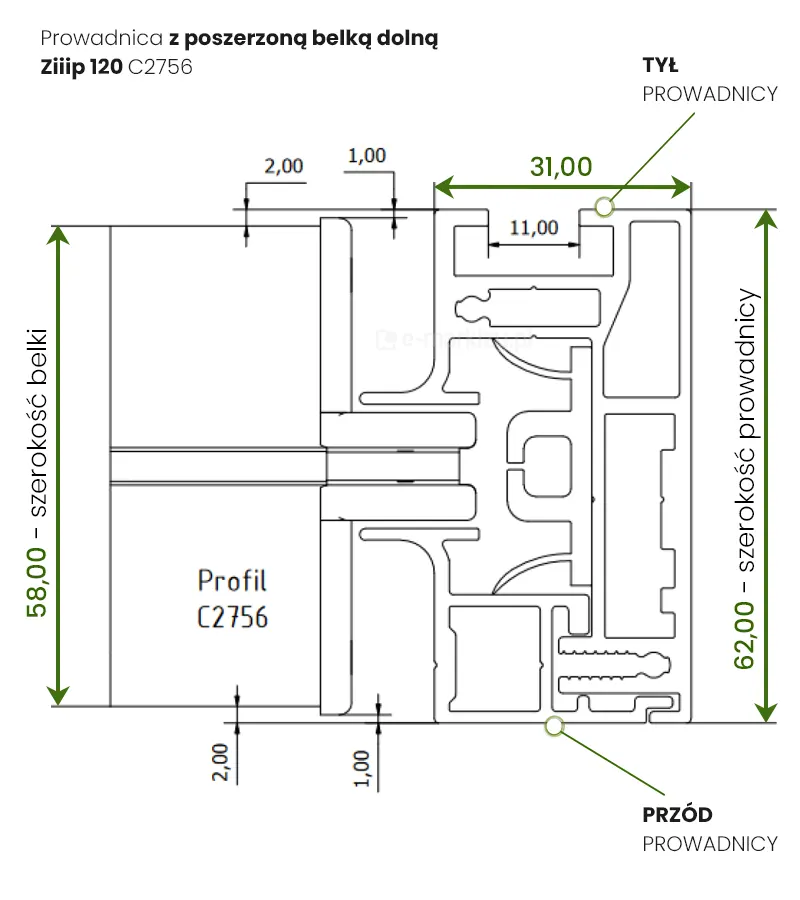

Rysunek techniczny przedstawia schematyczny przekrój poprzeczny prowadnicy z poszerzoną belką dolną, dedykowanej do systemu Refleksol Ziiip 120 o oznaczeniu profilu C2756. Grafika w sposób precyzyjny obrazuje wzajemne położenie i wymiarowanie dwóch kluczowych elementów konstrukcyjnych: profilu belki oraz korpusu prowadnicy. Całkowita szerokość prowadnicy wynosi 62,00 mm, natomiast jej głębokość została określona na 31,00 mm. Zintegrowany profil C2756 posiada szerokość belki wynoszącą 58,00 mm, co tworzy symetryczne uskoki o wartości 2,00 mm względem krawędzi zewnętrznych prowadnicy. Dodatkowe wymiary techniczne wskazują na 1,00 mm dystansu wewnątrz gniazda oraz 11,00 mm szerokości wewnętrznego kanału montażowego. Na schemacie wyraźnie zaznaczono orientację elementu: górna krawędź rysunku odpowiada tyłowi prowadnicy, natomiast dolna jej przodowi. Złożona geometria wewnętrzna profilu zawiera liczne komory wzmacniające, wpusty na uszczelki oraz gniazda na wkręty montażowe, co jest charakterystyczne dla systemów tkaninowych typu Zip. Wszystkie wartości liczbowe naniesione są czarną i zieloną czcionką z użyciem linii pomocniczych, co pozwala na dokładną analizę dopasowania komponentów.

C. Prowadnica z poszerzona belką tkaniny

Widok prowadnicy z zastosowaniem poszerzonej belki obciążeniowej 58mm.

Profil belki nie wychodzi poza światło prowadnicy przy założeniu idealnego położenia.

Uwaga ! Przy montażu bezpośrednio na ścianę, zaleca się wykorzystanie przynajmniej jednego dystansu.

Rodzaje uchwytów do prowadnic

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

a) uchwyt samonośny regulowany TYP 38-45

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

b) uchwyt samonośny regulowany TYP 53-59

c) uchwyt samonośny regulowany modułowo TYP 42-47

d) uchwyt samonośny stały – verandowy TYP 56-61 (opcjonalny)

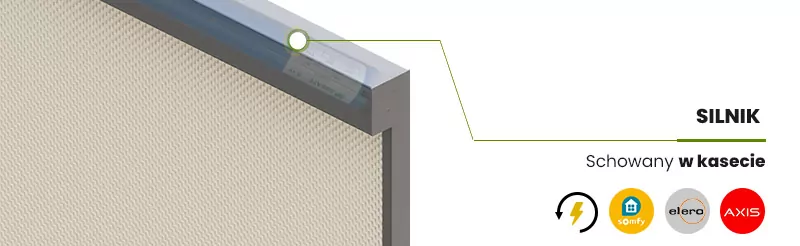

Grafika techniczna ilustruje montaż silnika elektrycznego w kasetowej rolecie refleksol Ziiip 120 Aluprof z kwadratową kasetą. Wizualizacja przekroju górnej części rolety wskazuje na ukrycie jednostki napędowej wewnątrz aluminiowej kasety, co wpływa na estetykę i trwałość mechanizmu. Obok zamieszczono symbole informujące o zasilaniu elektrycznym oraz współpracujących markach silników: Somfy, Elero oraz Axis, podkreślając kompatybilność systemu z nowoczesnymi rozwiązaniami automatyki.

Sterowanie roletami screen

Refleksol Ziiip 120 może być sterowany silnikiem elektrycznym. Przewód wyprowadzony jest na długość ok. 2mb z otworu umieszczonego z boku lub od tyłu kasety refleksola.

Zobacz informacje o sterowaniu elektrycznym

Refleksol Ziiip 120 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Aluminiowe prowadnice ekstrudowane z rewizją
– Wersja samonośna na uchwytach samonośnych dla dwóch rodzajów dystansu
– Możliwość montażu bezpośredniego prowadnic do ściany – czołowe lub boczne
– Możliwość montażu modułowego prowadnic na wspólnych uchwytach samonośnych
– Tkanina posiada boczne zamki co zapewnia wysoką odporność wiatrową
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R120 Ziiip
Szerokość maksymalna: 4 m (linkowa)
Wysokość maksymalna: 4 m
Maksymalne pole powierzchni tkaniny: 16 m2
Średnica rury nawojowej: 78mm
Prowadnice: Na uchwytach samonośnych: typ A (refleksolowe) o wysięgu 39-45 mm
lub typ B (żaluzjowe) o wysięgu 52-58 mm
Belka dolna: FG51-02 (opcjonalnie FG51)
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 52 / RZ / 2018
Odporność na obciążenie wiatrem:
z belką dolną FG51: Klasa 6 (480 Pa)
z belką dolną FG51-02: Klasa 4 (204 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
