Refleksol Ziiip 95 Pomiar i Dane Techniczne

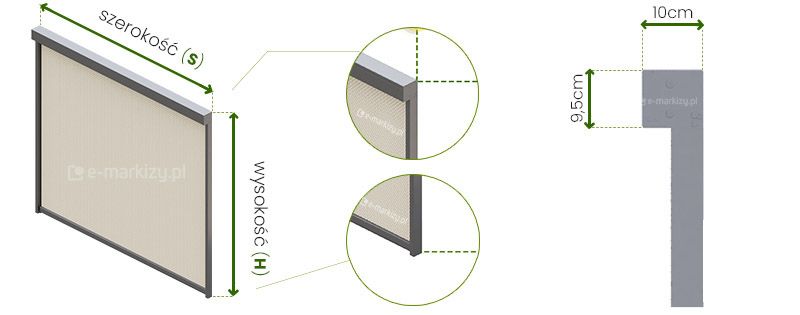

Refleksol Ziiip 95 pomiar szerokości i wysokości ukazany po lewej na obrazie refleksola. Od brzegów kasety poprowadzone w górę linie przerywane, między którymi zawarto strzałkę dwukierunkową w kolorze zielonym, a nad nią umieszczono napis "szerokość (s)". Po prawej stronie refleksola od skraju kasety i od końca prowadnicy poprowadzono w bok przerywane linie, między którymi zawarta jest dwukierunkowa strzała w kolorze zielonym z umieszczonym obok niej napisem "wysokość (H)". Od górnego i dolnego narożnika poprowadzone w prawo linie do okrągłych ramek, w których pokazano na zbliżeniu miejsca przecięcia przerywanych linii - miejsca pomiaru. Po prawej stronie na przekroju bocznym refleksola Ziiip 95 pokazano wymiary kasety: głębokość 10cm i wysokość 9,5cm.

Wymiarowanie Refleksola Ziiip 95:

S=Szerokość refleksola do 270cm
H=Wysokość systemu do 300cm

Wymiary kasety: szer. 100mm, wys. 95mm

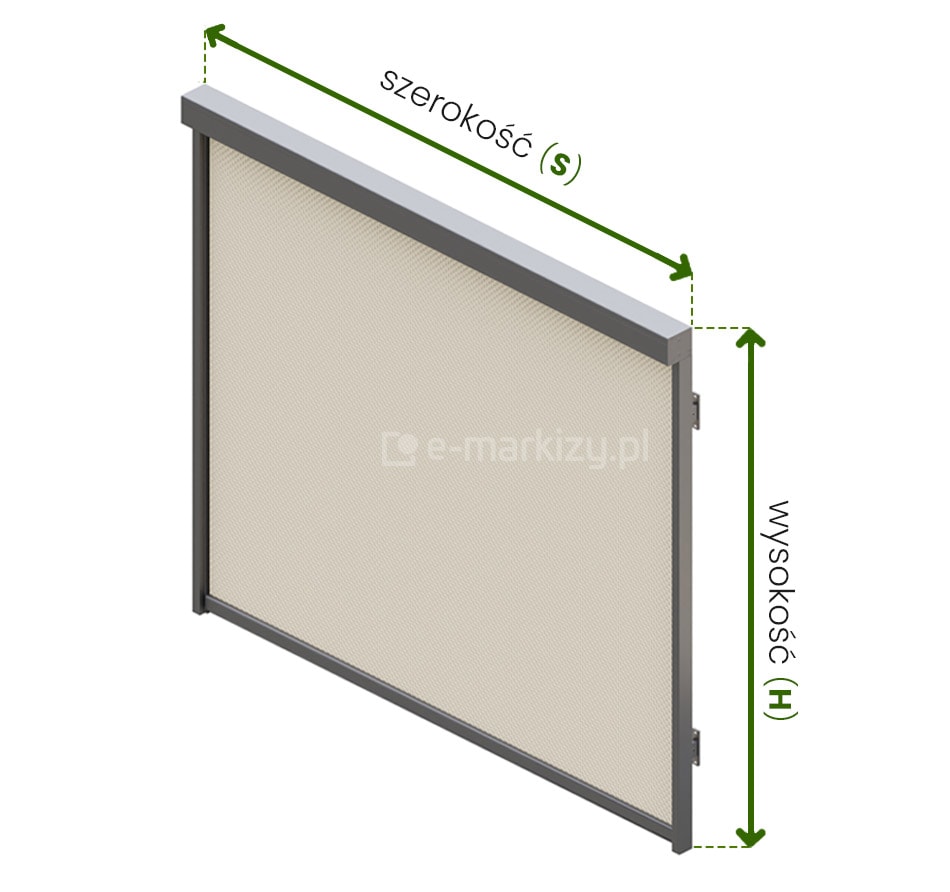

Refleksol Ziiip 95 Pomiar z prowadnicami listwowymi

Szerokość S – jest to szerokość całkowita łącznie z uchwytami – do 270cm
Wysokość H – jest to wysokość całkowita – do 300cm

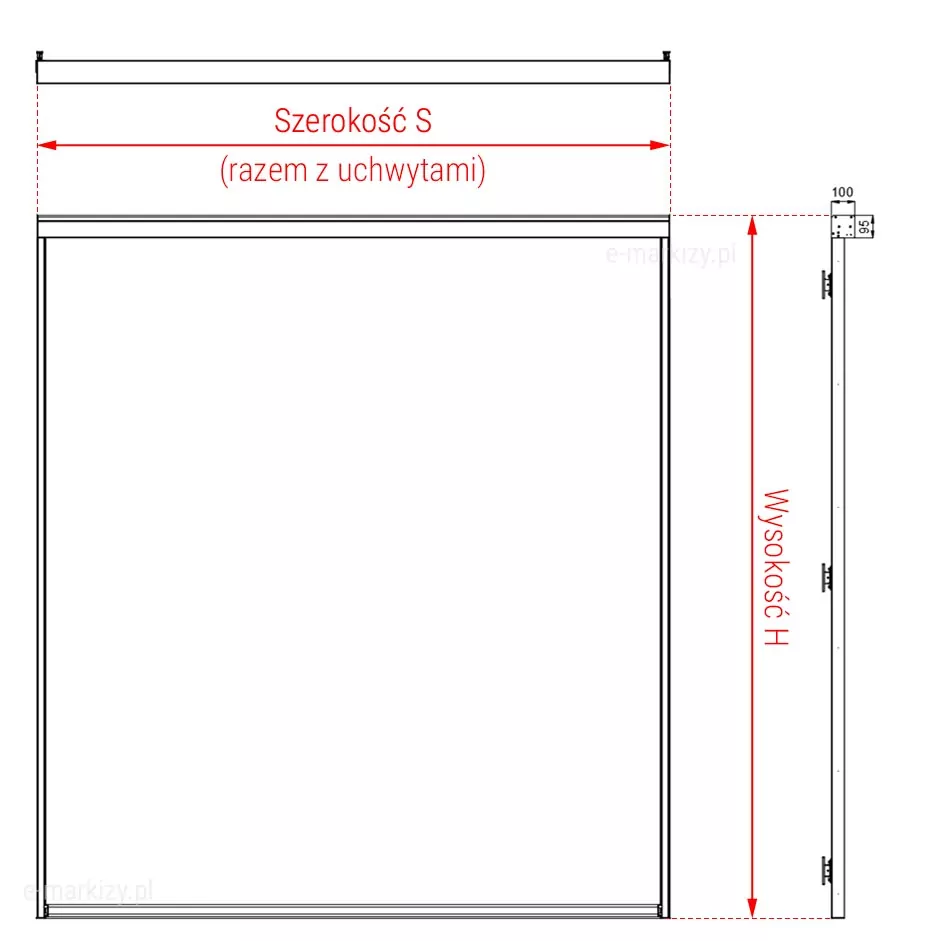

Rysunek techniczny przedstawia schemat wymiarowania zewnętrznego rolety materiałowej typu refleksol Ziiip 95, prezentując produkt w dwóch rzutach: od frontu oraz z boku. Dokumentacja została przygotowana w formie czarnych i czerwonych linii na białym tle, służąc do określenia całkowitych gabarytów montażowych osłony. W rzucie frontowym widoczna jest duża, prostokątna płaszczyzna tkaniny rozpięta między kasetą górną a belką dolną i prowadzona w bocznych prowadnicach. Nad kasetą znajduje się czerwona linia wymiarowa z opisem Szerokość S (razem z uchwytami), co definiuje całkowity wymiar poziomy urządzenia wraz z elementami montażowymi. Po prawej stronie rzutu frontowego umieszczono pionową, czerwoną strzałkę opisującą Wysokość H, mierzoną od górnej krawędzi kasety do dolnej krawędzi profilu obciążającego. Po prawej stronie grafiki znajduje się wąski rzut boczny systemu, który obrazuje profil prowadnicy oraz przekrój kasety górnej. Kaseta ma kształt kwadratu o bokach 95 mm na 100 mm, co zostało zaznaczone precyzyjnymi liczbami nad jej obrysem. Na boku prowadnicy widoczne są trzy symetrycznie rozmieszczone uchwyty montażowe, które służą do przytwierdzenia konstrukcji do podłoża. Cały schemat ma charakter instruktażowy, pozwalając na dokładne określenie przestrzeni potrzebnej do instalacji systemu refleksol Ziiip 95.

Refleksol Ziiip 95 Dane Techniczne

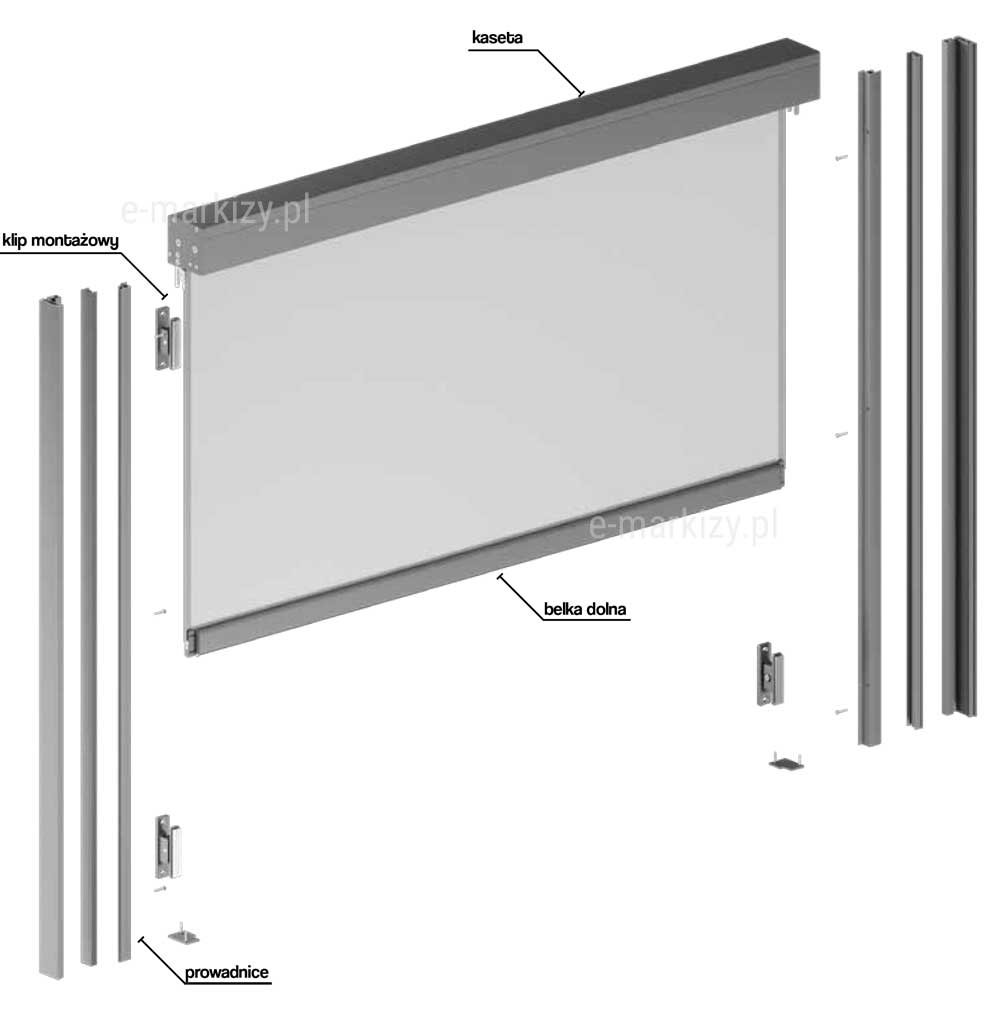

Zdjęcie przedstawia komponenty systemu Refleksol Ziip 95, w tym prowadnice, kasetę oraz elementy montażowe. Refleksol Ziip 95 Aluprof to nowoczesna roleta screen z systemem ZIP, zapewniająca skuteczną ochronę przeciwsłoneczną i estetyczne wykończenie fasady.

Refleksol Ziiip 95 – Komponenty

– kaseta refleksola
– klipy montażowe
– prowadnica aluminiowa
– belka dolna

Wersje refleksola zależnie od sposobu montażu posiadają różne komponenty (więcej informacji w karcie katalogowej produktu). Konstrukcja systemu oraz kaseta wykonane są z ekstrudowanego aluminium. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia. Napęd refleksola elektryczny lub ręczny-korbowy. Silniki posiadają stopień ochrony obudowy IP 44.

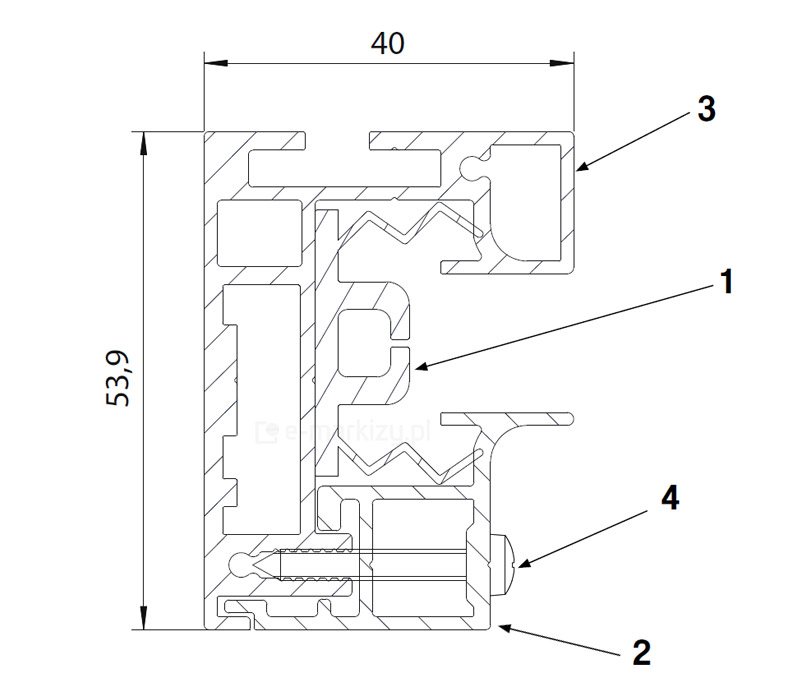

Profil prowadnicy Ziiip (standard)

1. Profil prowadzący (zygzak)
2. Prowadnica G40Z-Rewizja
3. Prowadnica G40Z-02 (część stała)
4. Wkręt mocujący

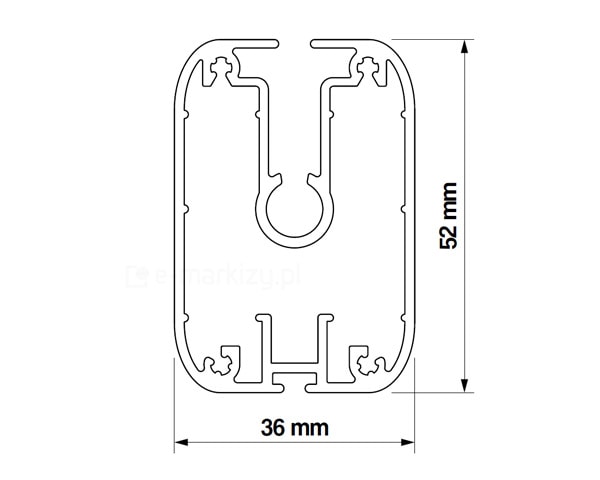

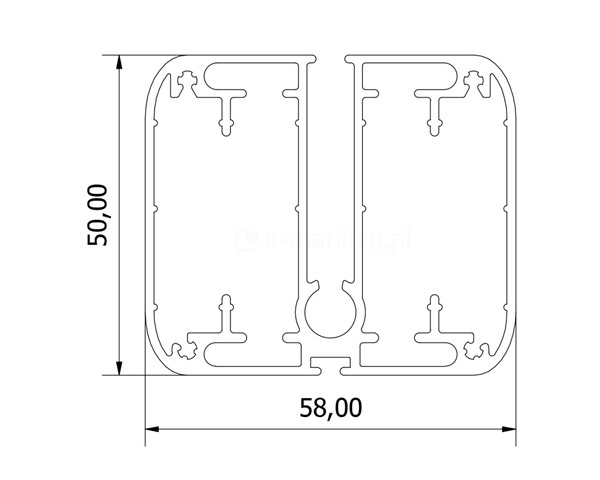

Belka dolna FG51 (standard)

Rysunek techniczny przedstawia szczegółowy przekrój poprzeczny prowadnicy bocznej systemu refleksol Ziiip 95 Aluprof, wzbogacony o oznaczenia numeryczne kluczowych komponentów. Schemat wykonany jest w formie czarnych linii konturowych z ukośnym kreskowaniem pól materiałowych, co pozwala na precyzyjną identyfikację budowy profilu. Główny profil aluminiowy (część stała), oznaczony cyfrą 3, ma wysokość 53,9 mm oraz szerokość 40 mm. Posiada on wielokomorową strukturę, która zapewnia sztywność konstrukcji. Wewnątrz profilu osadzona jest wkładka prowadząca, oznaczona cyfrą 1, charakteryzująca się wewnętrznym, zygzakowatym ukształtowaniem ścianek, co jest kluczowym elementem systemu ZIP, służącym do stabilnego utrzymywania krawędzi tkaniny. Dolna część prowadnicy, oznaczona numerem 2, stanowi podstawę profilu, w której osadzony jest element stabilizujący (jest to element rewizji systemu, ułatwiający montaż prowadnicy). Pod numerem 4 widoczny jest wkręt montażowy z półkolistym łbem, który przechodzi poziomo przez dolną komorę, łącząc i blokując wewnętrzne podzespoły prowadnicy. Na górnej i bocznej ściance profilu zewnętrznego widoczne są wpusty technologiczne o przekroju w kształcie litery C oraz okrągłe gniazda uszczelniające. Całość dokumentacji systemu refleksol Ziiip 95 służy do poprawnej identyfikacji części składowych podczas serwisu lub montażu osłony.

Profil prowadnicy Ziiip95

Belka dolna ziiip FG51

Profil prowadnicy Ziiip – C2756

Montaż systemu ZIIIP 95 bez użycia uchwytów dystansujących – Stosowana do szerokości 1600mm, położenie prowadnicy od ściany wymaga zastosowania dodatkowych dystansów.

*W przypadku zamówienia równocześnie wąskich i szerokich refleksoli istnieje możliwość zastosowania nowych POSZERZONYCH belek dolnych także w refleksolach powyżej 1600mm szerokości (za dopłatą ~5%)

Belka dolna Ziiip – C2756

Stosowana do szerokości 1600mm, pozwala wykonać w pełni funkcjonalne wąskie i wysokie systemy ZiiiP.

W przypadku poszerzonej belki dolnej ZiiiP 95 zalecamy stosowanie uchwytów dystansujących.

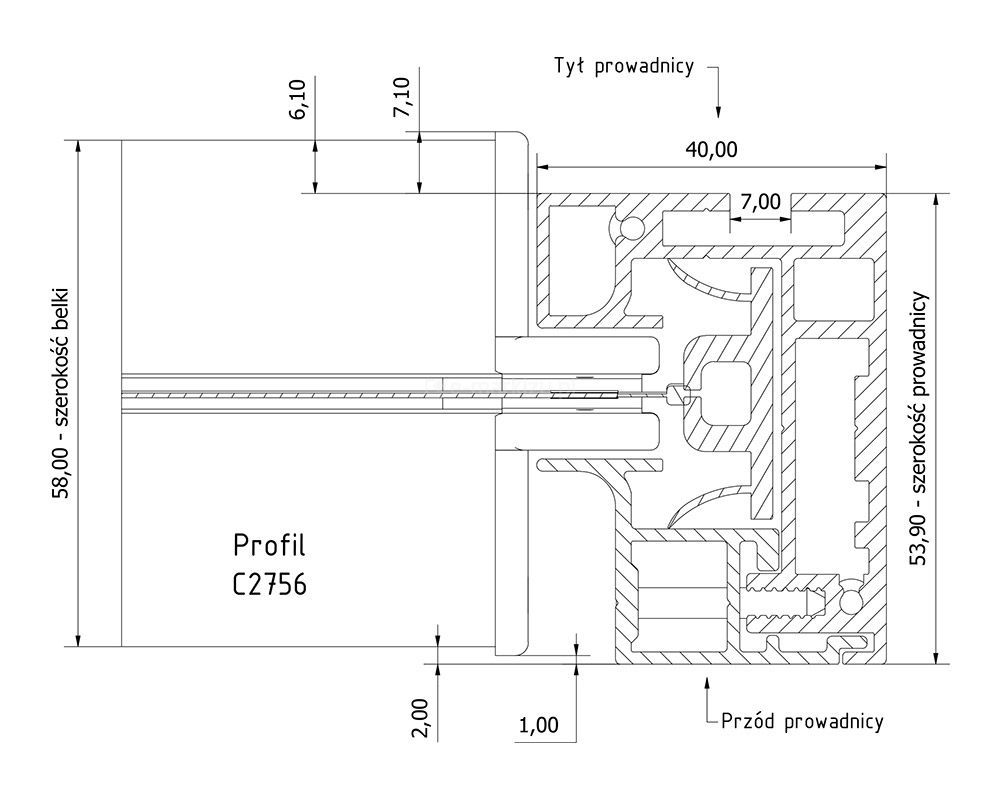

Rysunek techniczny przedstawia schematyczny przekrój poziomy systemu rolety zewnętrznej typu Refleksol Ziiip 95, skupiający się na połączeniu profilu belki dolnej z prowadnicą boczną. Na ilustracji widoczne są dwa główne elementy konstrukcyjne: po lewej stronie znajduje się profil oznaczony symbolem C2756, a po prawej stronie szczegółowy przekrój prowadnicy z mechanizmem zamkowym typu ZIP. Całość rysunku jest opatrzona precyzyjnymi wymiarami podanymi w milimetrach oraz opisami w języku polskim. Profil C2756, określony jako szerokość belki, ma całkowitą wysokość rzędu 58,00 mm. Wewnątrz profilu widoczna jest pozioma linia przerywana wskazująca na umiejscowienie tkaniny lub elementu usztywniającego. Nad profilem zaznaczono dwa wymiary pionowe: 6,10 mm oraz 7,10 mm, które określają dystans górnej krawędzi belki względem elementów prowadnicy. U dołu profilu widoczny jest wymiar 2,00 mm określający dolny prześwit. Prawa część rysunku ukazuje złożony profil aluminiowy prowadnicy o całkowitej szerokości 40,00 mm i wysokości 53,90 mm, opisanej jako szerokość prowadnicy. Konstrukcja prowadnicy jest wielokomorowa, co zapewnia sztywność i stabilność montażową. Wewnątrz prowadnicy znajduje się wkładka z tworzywa sztucznego, w której osadzony jest mechanizm suwakowy tkaniny. Mechanizm ten trzyma krawędź materiału, zapobiegając jego wypadnięciu z prowadnic pod wpływem wiatru. Górna część prowadnicy została oznaczona napisem Tył prowadnicy, gdzie widoczny jest również wymiar 7,00 mm odnoszący się do szerokości wpustu montażowego. Dolna część profilu nosi oznaczenie Przód prowadnicy. Wewnątrz struktury prowadnicy widoczne są detale montażowe, w tym przekrój wkrętu mocującego dolną część wkładki oraz uszczelki szczotkowe lub gumowe, które stykają się z przesuwającym się elementem belki. Pomiędzy profilem belki a przednią krawędzią prowadnicy zachowany jest dystans wynoszący 1,00 mm. Rysunek wykonany jest w formie czarnych linii na białym tle,.

Profil prowadnicy Ziiip 95 – C2756

Belka dolna szeroka ziiip – C2756

Rysunek techniczny przedstawia dwa powiązane ze sobą schematy konstrukcyjne obudowy górnej systemu refleksol Ziiip 95. Grafika, wykonana w stylistyce czarnych linii konturowych na białym tle, opatrzona jest podpisem: Refleksol 95 przekrój kasety. Po lewej stronie widoczny jest widok boczny (zewnętrzny) boczka kasety o kształcie zbliżonym do kwadratu. Na płaszczyźnie elementu rozmieszczono osiem punktów montażowych: cztery mniejsze śruby typu torx lub krzyżak w narożnikach oraz cztery większe otwory pod śruby imbusowe lub montażowe umieszczone w części środkowej i dolnej. Wysokość boczka wynosi 95 mm, a jego szerokość 100 mm, co definiuje kompaktowe wymiary zewnętrzne osłony. Z dolnej części boczka wychodzą dwie pionowe linie sugerujące wyprowadzenie prowadnic bocznych. Prawa część rysunku prezentuje precyzyjny przekrój poprzeczny aluminiowego profilu kasety. Profil ma formę otwartej od dołu skrzynki z zaokrąglonymi narożnikami zewnętrznymi. Wymiary zewnętrzne profilu to 100 mm szerokości (głębokości) oraz 95 mm wysokości. Wewnątrz profilu widoczne są liczne detale technologiczne, w tym specjalne gniazda i wypusty montażowe w górnych narożnikach, służące do stabilnego osadzenia rury nawojowej oraz boczka. Na prawej ściance wewnętrznej znajduje się charakterystyczne zagłębienie z zamkiem typu C, a u dołu widoczna jest pozioma półka usztywniająca z małym pionowym żebrem. Grubość ścianek profilu jest zróżnicowana, co zapewnia optymalny stosunek wagi do wytrzymałości konstrukcyjnej systemu refleksol Ziiip 95.

Refleksol Ziip 95 – Przekrój kasety

Kaseta standardowo jest przystosowana do montażu pod uchwyty

Opcjonalnie, za dopłatą, istnieje możliwość wyboru kasety gładkiej, co ma zastosowanie głównie przy montażu rolet na pergoli.

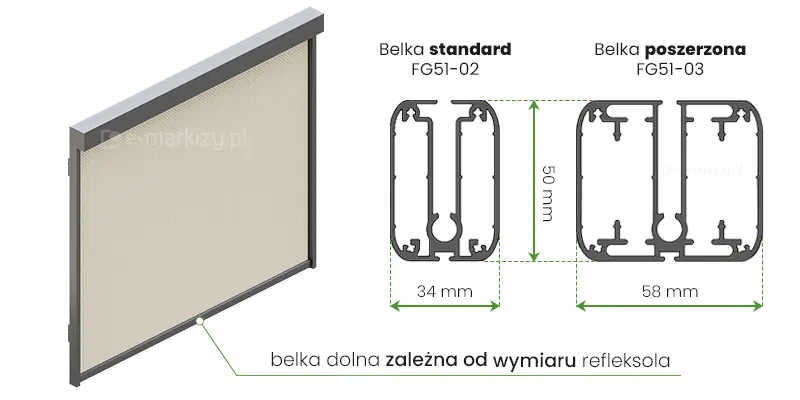

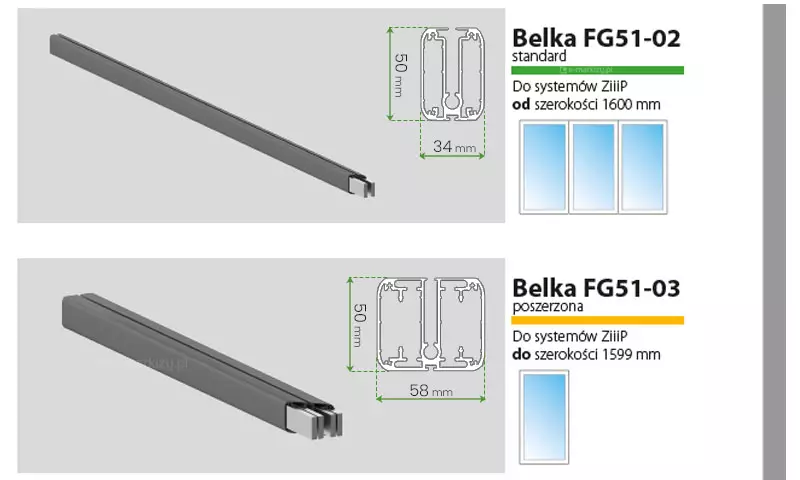

Rodzaje belek dolnych do systemu ZIIIP 95

W zależności od wymiarów rolety, stosuje się różne belki dolne, które obciążają tkaninę. Stosujemy belkę „wąską” oraz „szeroką„. Jej rodzaj dobierany jest automatycznie na podstawie gabarytów rolety. Należy zwrócić uwagę, że zamawiając kilka rolet o różnych wymiarach, belki obciążeniowe mogą być różne. Ważne jest również miejsce montażu refleksola. Jeśli jego montaż będzie odbywał się do powierzchni płaskiej bez uchwytów (np. do ściany, ramy itp.), to belka szeroka będzie wychodziła poza obrys prowadnic, co uniemożliwi montaż. W tym przypadku konieczne jest zastosowanie belki wąskiej. Jeśli nie jesteś pewny, które belka zostanie zastosowana do twoich wymiarów rolety lub chcesz wykonać roletę z niestandardową belką, skontaktuj się z nami.

a) Belka dolna wąska standard – FG51-02
stosowana jest zawsze od szerokości 1600mm

b) Belka dolna Poszerzona FG51-03
stosowana jest tylko do szerokości rolety 1599mm

(pola zielone) do szer. 1599mm zalecane użycie wersji z poszerzoną belką w cenie, natomiast możliwe jest użycie belki wąskiej standardowej na wyraźne życzenie klienta przy składaniu zamówienia
(pola pomarańczowe) wersja tylko z poszerzoną belką

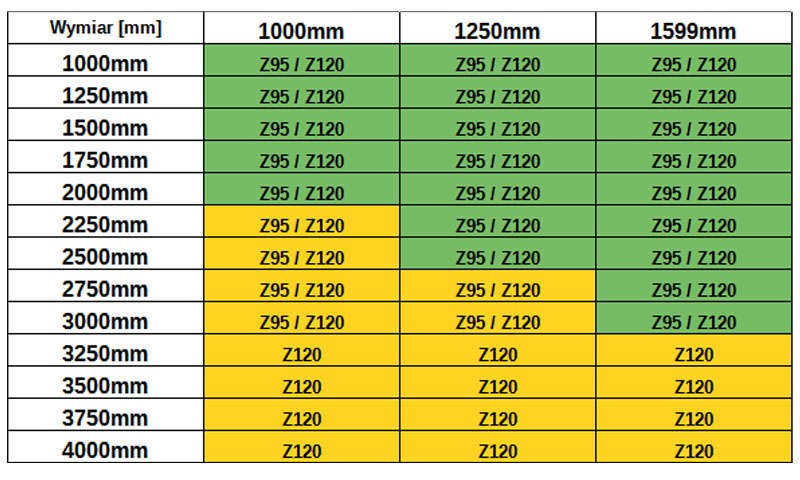

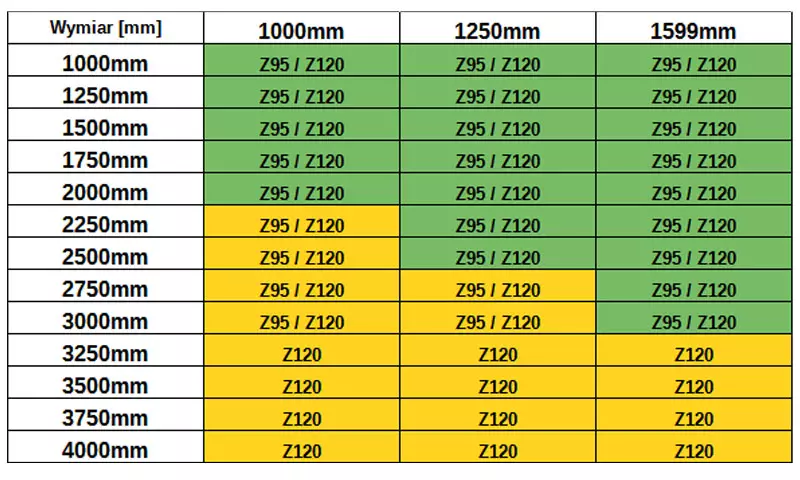

Tabela techniczna prezentuje zestawienie rodzajów belek dolnych stosowanych w systemie osłonowym ZiiiP w zależności od wymiarów produktu wyrażonych w milimetrach. Struktura dokumentu opiera się na macierzy, gdzie pierwsza pionowa kolumna określa wysokość rolety (od 1000 mm do 4000 mm ze skokiem co 250 mm), natomiast trzy kolejne kolumny definiują progi szerokości: 1000 mm, 1250 mm oraz 1599 mm. Komórki tabeli zostały wyróżnione kolorystycznie, aby wskazać optymalny dobór podzespołów. Pola zaznaczone kolorem zielonym sugerują możliwość zastosowania belek typu Z95 lub Z120 i obejmują mniejsze oraz średnie gabaryty przesłon, przy czym granica ich stosowania przesuwa się wraz ze wzrostem szerokości. Pola zaznaczone kolorem żółtym wskazują na konieczność użycia wyłącznie wzmocnionej belki Z120, co dotyczy głównie konstrukcji wysokich, przekraczających 2000 mm przy szerokości 1000 mm, oraz wszystkich wariantów o wysokości powyżej 3000 mm niezależnie od szerokości. Zastosowany podział pozwala na szybką weryfikację techniczną i dobór odpowiedniego obciążenia tkaniny, zapewniając prawidłowe napięcie materiału w systemie ZiiiP przy konkretnych parametrach zamówienia.

Refleksol Ziiip95 – Wersja przyścienna. Mocowanie doczołowe

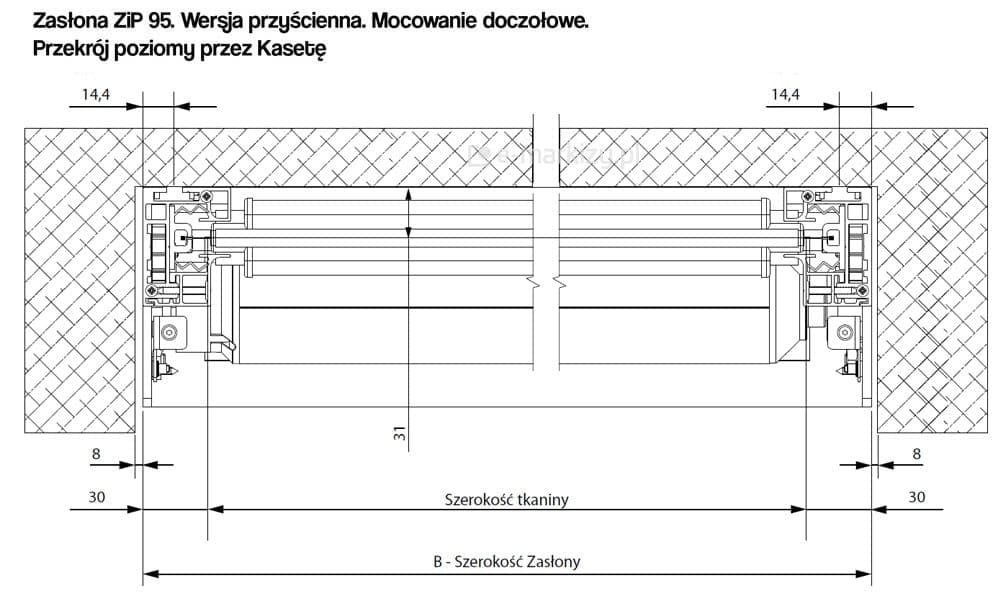

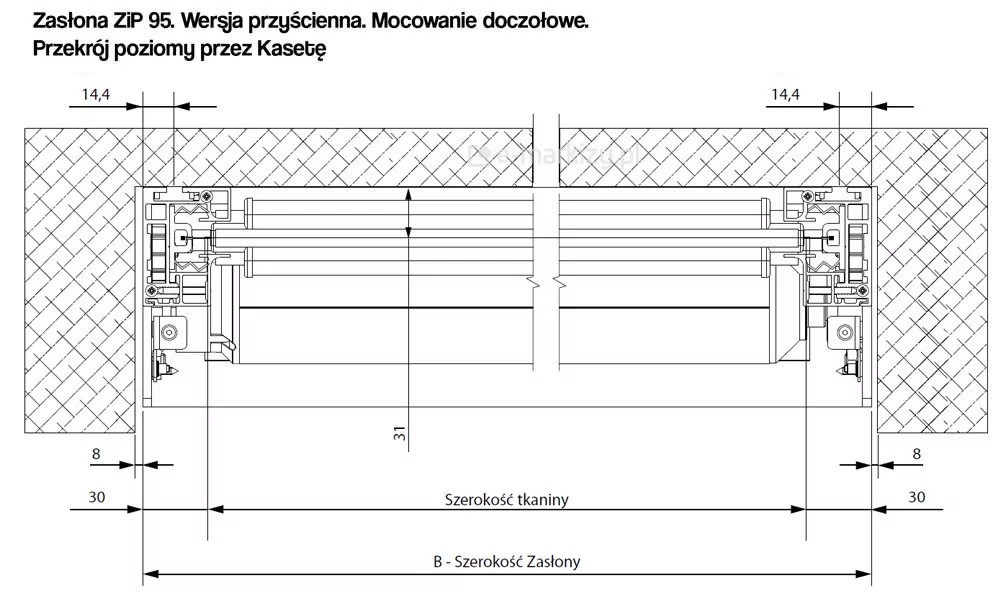

Rysunek techniczny przedstawia szczegółowy przekrój poziomy przez kasetę systemu refleksol Ziiip 95 w wersji przyściennej z mocowaniem doczołowym. Grafika, wykonana w formie czarnych linii na białym tle, zawiera precyzyjne wymiarowanie oraz opisy tekstowe w języku polskim: Zasłona ZiP 95. Wersja przyścienna. Mocowanie doczołowe. Przekrój poziomy przez Kasetę. Schemat ukazuje kasetę rolety osadzoną we wnęce okiennej, gdzie ściany boczne i tylna zostały oznaczone gęstym, ukośnym kreskowaniem. Wewnątrz wnęki widoczne są mechanizmy napędowe oraz rura nawojowa, na którą nawinięta jest tkanina. Całkowita szerokość zewnętrzna konstrukcji została określona jako B - Szerokość Zasłony. Pomiędzy zewnętrzną krawędzią kasety a ścianą boczną wnęki zachowano dystans montażowy o wartości 8 mm po obu stronach. Na rysunku wyszczególniono techniczne parametry szerokościowe. Szerokość tkaniny jest mniejsza od całkowitej szerokości systemu, co wynika z konieczności zachowania miejsca na mechanizmy boczne – odległość od krawędzi tkaniny do zewnętrznej krawędzi systemu wynosi 30 mm z każdej strony. Dodatkowo, w górnej części schematu zaznaczono wymiar 14,4 mm, określający dystans od osi prowadzenia do elementów konstrukcyjnych kasety. W centralnej części rury nawojowej widnieje wymiar pionowy 31 mm, wskazujący prawdopodobnie na głębokość osadzenia lub prześwit techniczny. Całość rysunku precyzyjnie obrazuje sposób pasowania elementów refleksola Ziiip 95 w świetle otworu montażowego.

Przekrój poziomy przez kasetę refleksola Zip 95

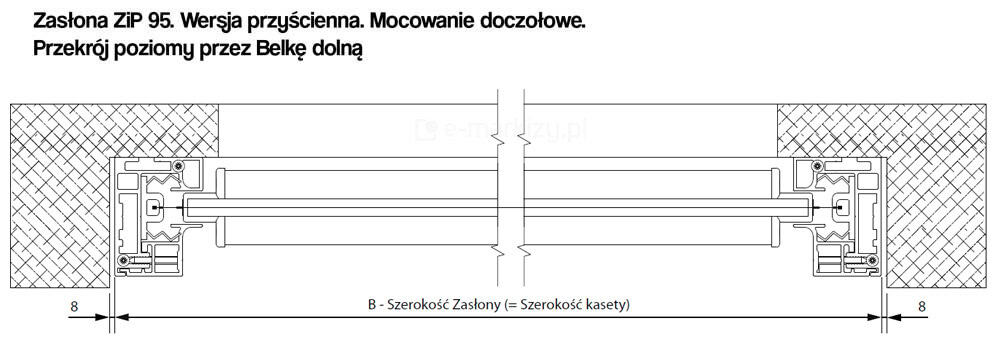

Przekrój poziomy przez belkę dolną refleksola Zip 95

Refleksol Ziiip95 – Wersja samonośna na uchwytach przegubowych

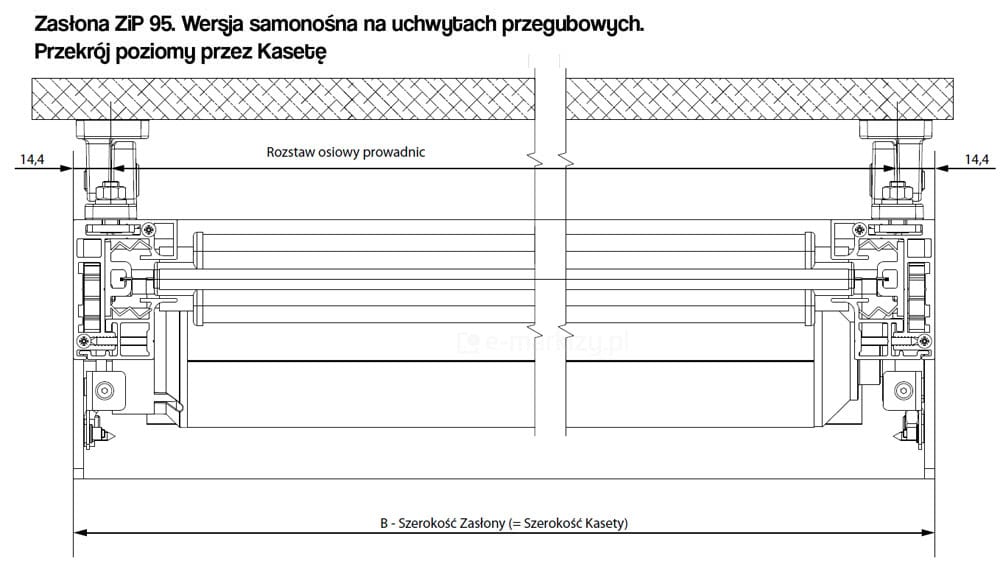

Rysunek techniczny przedstawia schematyczny przekrój poziomy systemu refleksol Ziiip 95 w konfiguracji samonośnej, zmontowanej na specjalistycznych uchwytach przegubowych. Dokumentacja graficzna skupia się na przekroju przez kasetę górną, co zostało opisane w nagłówku: Zasłona ZiP 95. Wersja samonośna na uchwytach przegubowych. Przekrój poziomy przez Kasetę. Na schemacie widoczna jest płaska płaszczyzna ściany, oznaczona ukośnym kreskowaniem, do której przytwierdzone są dwa symetryczne uchwyty przegubowe z widocznymi elementami śrubowymi i nakrętkami. Poniżej uchwytów znajduje się główna obudowa kasety refleksol Ziiip 95, wewnątrz której umieszczono mechanizmy napędowe oraz rurę nawojową z nawiniętą tkaniną. Rysunek zawiera kluczowe parametry wymiarowe niezbędne do poprawnej instalacji. Całkowita szerokość zewnętrzna systemu jest zdefiniowana linią wymiarową jako B - Szerokość Zasłony (= Szerokość Kasety). W górnej części schematu zaznaczono Rozstaw osiowy prowadnic, który jest mierzony między osiami uchwytów przegubowych. Odległość od osi obrotu uchwytu do zewnętrznej krawędzi boczku kasety wynosi 14,4 mm z każdej strony. Wewnątrz kasety widoczne są detale konstrukcyjne, takie jak mechanizmy boczne (boczki kasety) oraz prowadzenie tkaniny, która zajmuje centralną część urządzenia. Całość grafiki utrzymana jest w surowej, technicznej stylistyce czarnych linii na białym tle.

Przekrój poziomy przez kasetę refleksola Ziip 95

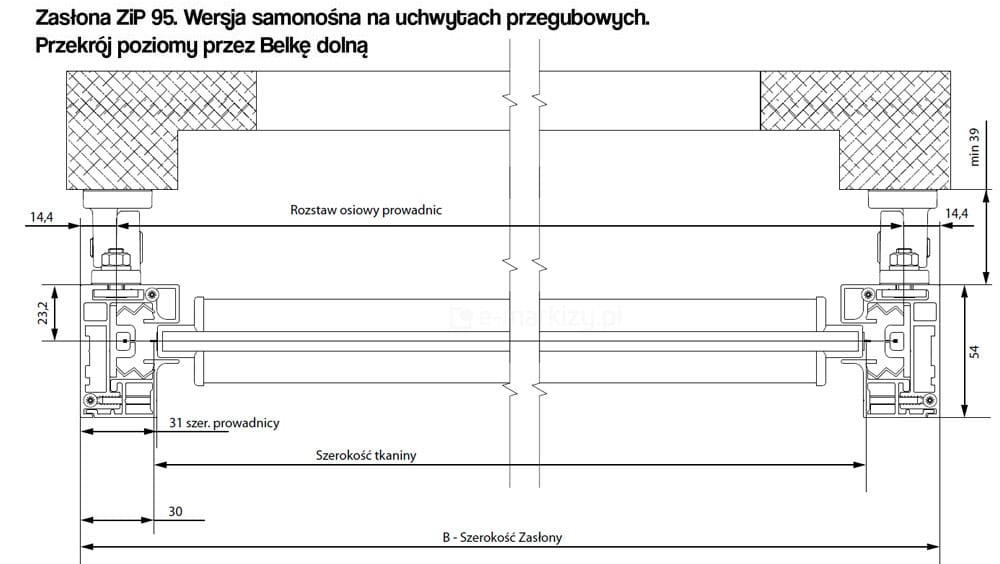

Rysunek techniczny przedstawia schematyczny przekrój poziomy systemu refleksol Ziiip 95 w wariancie samonośnym, montowanym na specjalnych uchwytach. Grafika, wykonana czarną linią na białym tle, opatrzona jest tytułem: Zasłona ZiP 95. Wersja samonośna na uchwytach przegubowych. Przekrój poziomy przez Belkę dolną. Schemat ukazuje konstrukcję odsuniętą od lica ściany, co odróżnia ją od wersji przyściennej. Elementy murowe zaznaczone ukośnym kreskowaniem znajdują się w tle, a cała instalacja opiera się na uchwytach przegubowych, których minimalny wysięg od ściany określono wymiarem min 39 mm. Centralnym punktem rysunku są dwie prowadnice boczne połączone poziomą belką dolną, przez którą przebiega linia symbolizująca tkaninę techniczną. Na rysunku naniesiono precyzyjne parametry wymiarowe systemu refleksol Ziiip 95. Całkowita szerokość konstrukcji opisana jest jako B - Szerokość Zasłony. Prowadnice mają szerokość 54 mm i głębokość 31 mm (opisaną jako 31 szer. prowadnicy). Wewnątrz prowadnic widoczne są mechanizmy przegubowe z nakrętkami, których oś montażu znajduje się w odległości 14,4 mm od zewnętrznej krawędzi profilu. Odległość między osiami tych mechanizmów zdefiniowano jako Rozstaw osiowy prowadnic. Dodatkowo rysunek wskazuje szerokość samej tkaniny, która jest mniejsza od całkowitej szerokości systemu o 30 mm z każdej strony, licząc od zewnętrznej krawędzi prowadnicy. Głębokość osadzenia mechanizmu ZiP wewnątrz profilu bocznego wynosi 23,2 mm. Całość dokumentacji szczegółowo obrazuje relacje przestrzenne między komponentami systemu a elewacją budynku w specyficznej konfiguracji samonośnej.

Przekrój poziomy przez belkę dolną refleksola Ziip 95

Uchwyty Samonośne Refleksola

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

a) uchwyt samonośny regulowany TYP 38-45

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

b) uchwyt samonośny regulowany TYP 53-59

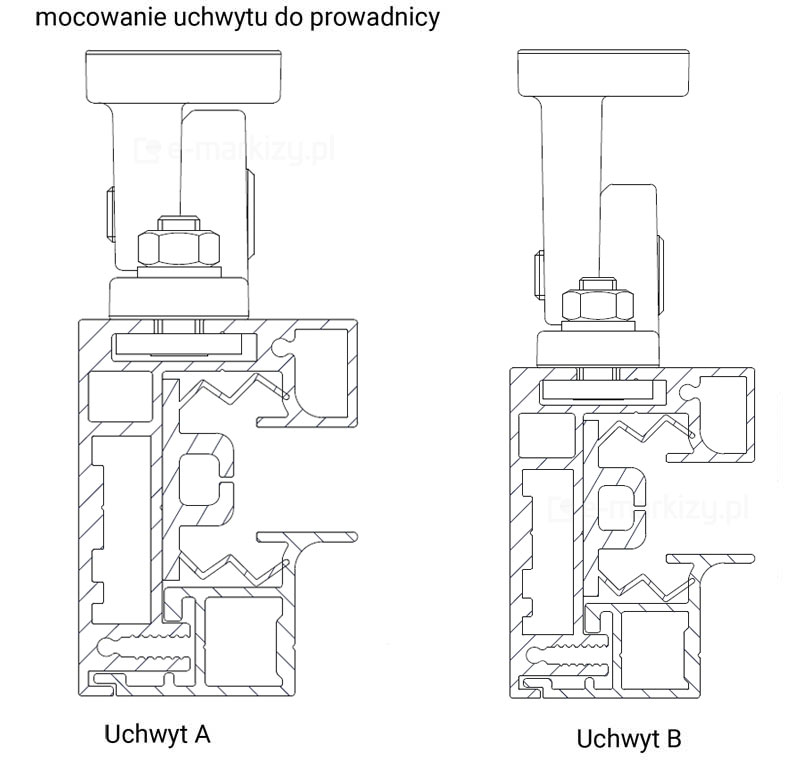

Refleksol Ziiip 95 – Mocowanie uchwytu do prowadnicy

Rysunek techniczny przedstawia schematyczny przekrój dwóch wariantów montażu uchwytu do prowadnicy bocznej w systemie refleksol Ziiip 95. Grafika, wykonana czarną linią na białym tle, zawiera napisy identyfikujące poszczególne elementy: mocowanie uchwytu do prowadnicy, Uchwyt A oraz Uchwyt B. Oba schematy ukazują przekrój poprzeczny aluminiowego profilu prowadnicy o złożonej, wielokomorowej strukturze. Wewnątrz profilu widoczna jest charakterystyczna wkładka z tworzywa o zygzakowatym kształcie ścianek, która odpowiada za trzymanie zamka tkaniny w systemie ZIP. Prowadnice są przedstawione w widoku z kreskowaniem ukośnym, co sygnalizuje przekrój materiałowy. W górnej części każdego profilu zamontowany jest metalowy uchwyt przegubowy, przymocowany za pomocą śruby z nakrętką sześciokątną i podkładką. Uchwyt A, znajdujący się po lewej stronie, charakteryzuje się masywniejszą konstrukcją górnego elementu mocującego do ściany lub konstrukcji wsporczej. Uchwyt B, przedstawiony po prawej stronie, posiada smuklejszy profil górnej części, przy zachowaniu analogicznego systemu połączenia z prowadnicą boczną refleksol Ziiip 95. W dolnej części obu profili widoczne są detale montażowe w postaci wkrętów stabilizujących wewnętrzne komponenty prowadnicy.

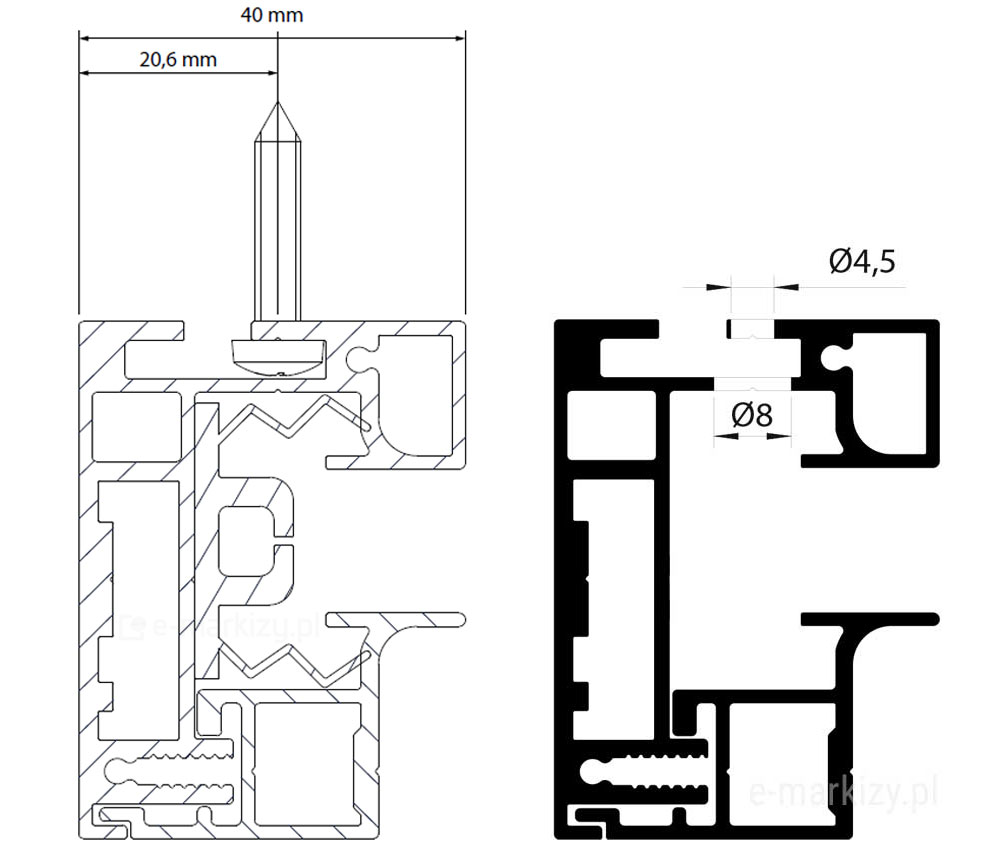

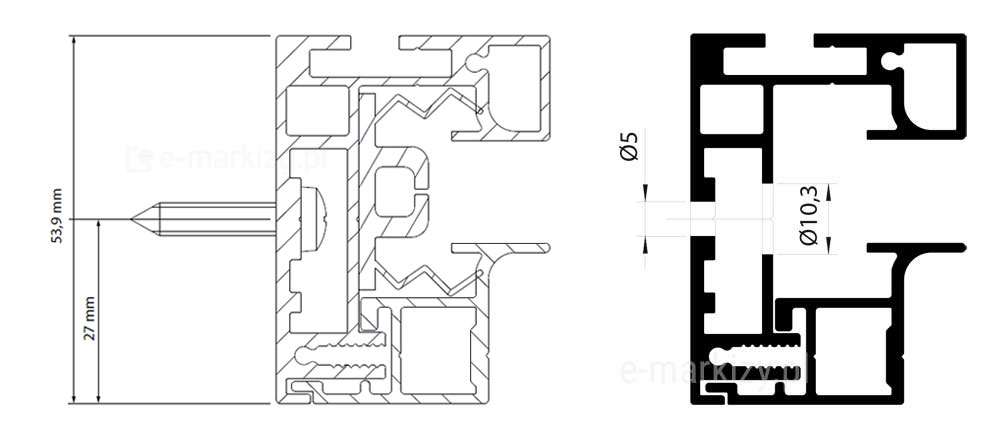

Rysunek techniczny przedstawia dwa schematyczne przekroje prowadnicy bocznej stosowanej w systemie refleksol Ziiip 95, ukazujące detale konstrukcyjne profilu oraz sposób jego przygotowania do montażu. Grafika składa się z lewej części wykonanej linią konturową z kreskowaniem oraz prawej części przedstawionej jako czarny wypełniony przekrój. Po lewej stronie widoczny jest profil z zamontowanym wkrętem montażowym, który przechodzi przez tylną ściankę prowadnicy. Całkowita wysokość zewnętrzna profilu wynosi 53,9 mm, a oś montażu wkrętu znajduje się dokładnie na wysokości 27 mm od dolnej krawędzi, co wskazuje na centralne umieszczenie punktu mocowania. Wewnątrz profilu widoczne są komory technologiczne oraz charakterystyczna wkładka z tworzywa o zygzakowatym kształcie ścianek wewnętrznych, która odpowiada za stabilne prowadzenie zamka tkaniny w systemie ZIP. W dolnej części widoczny jest przekrój dodatkowego wkrętu stabilizującego elementy wewnętrzne prowadnicy. Prawa część rysunku to czarny przekrój bryłowy tego samego profilu, na którym zaznaczono średnice otworów montażowych. Zewnętrzny otwór w pierwszej ściance profilu ma średnicę wynoszącą 10,3 mm (oznaczoną jako fi 10,3), co pozwala na schowanie łba wkrętu lub użycie zaślepki. Otwór przelotowy w tylnej ściance, przez który przechodzi trzpień wkrętu, ma średnicę 5 mm (oznaczoną jako fi 5). Konstrukcja profilu jest wielokomorowa, co zapewnia sztywność mechaniczną całego systemu refleksol Ziiip 95. Całość dokumentacji jest przedstawiona w sposób czytelny, z wyraźnym podziałem na geometrię zewnętrzną i detale otworowania.

Rysunek techniczny przedstawia dwa warianty przekroju prowadnicy bocznej systemu refleksol Ziiip 95, ilustrujące sposób montażu doczołowego za pomocą wkrętu. Grafika składa się z dwóch rysunków: z lewej strony, wykonanej jako schematyczny rysunek konturowy z kreskowaniem, oraz prawej strony, będącej czarnym przekrojem bryłowym z zaznaczonym otworowaniem. Na lewym schemacie przedstawiono profil aluminiowy o całkowitej szerokości 40 mm. W górnej części profilu widoczny jest wkręt montażowy umieszczony pionowo, którego oś znajduje się w odległości 20,6 mm od lewej, zewnętrznej krawędzi prowadnicy. Profil posiada złożoną, wielokomorową strukturę wewnętrzną z charakterystyczną wkładką z tworzywa o zygzakowatym profilu ścianek, służącą do stabilnego prowadzenia zamka tkaniny ZIP. W dolnej części przekroju widoczny jest poziomy wkręt stabilizujący wewnętrzne komponenty prowadnicy. Prawa część rysunku, przedstawiona w formie czarnej bryły, precyzyjnie określa parametry otworowania pod wkręt montażowy. W górnej ściance profilu wykonano otwór dwustopniowy: zewnętrzny otwór przelotowy o mniejszej średnicy wynoszącej 4,5 mm (oznaczony jako fi 4,5) oraz wewnętrzny, szerszy otwór o średnicy 8 mm (oznaczony jako fi 8), który pozwala na prawidłowe osadzenie łba wkrętu lub elementu dystansowego wewnątrz komory profilu. Konstrukcja profilu cechuje się wyraźnymi wypustkami montażowymi i wzmocnieniami, które zapewniają trwałość mechaniczną systemu refleksol Ziiip 95 podczas eksploatacji.

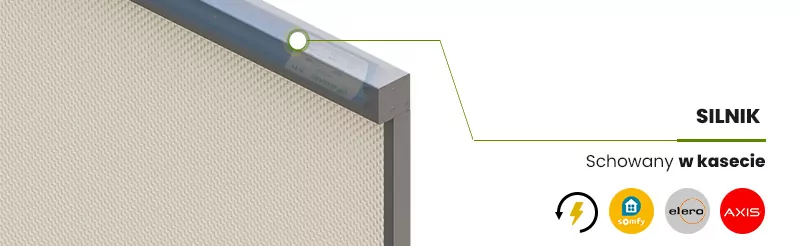

Zbliżenie narożnika kasety refleksola Ziiip 95 Aluprof z przejrzystą obudową w celu ukazania miejsca mocowania silnika. Poniżej kasety widoczna beżowa tkanina o strukturalnym splocie. Od silnika w kasecie poprowadzono na prawo zieloną linię. Nad pogrubioną częścią linii pogrubiony napis "SILNIK", poniżej linii napis "schowany w kasecie" z pogrubieniem słów "w kasecie". poniżej napisu cztery infografiki - prezentujące kolejno od lewej urządzenie elektryczne, marka Somfy, marka Elero oraz marka Axis.

Sterowanie roletami screen

Refleksol ziiip 95 może być sterowany silnikiem elektrycznym. Przewód wyprowadzony jest na długość ok. 2mb z otworu umieszczonego z boku lub od tyłu kasety refleksola.

Zobacz informacje o sterowaniu elektrycznym

Refleksol Ziiip 95 Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna i zacienianie pionowych otworów okiennych , przeszkleń, wydzielenia przestrzeni.
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Aluminiowe prowadnice ekstrudowane z rewizją
– Możliwość montażu modułowego prowadnic na wspólnych uchwytach samonośnych
– Tkanina posiada boczne zamki co zapewnia wysoką odporność wiatrową
– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL R95 Ziiip
Szerokość maksymalna: 2,7 m (linkowa)
Wysokość maksymalna: 3 m
Maksymalne pole powierzchni tkaniny: 8,1 m2
Średnica rury nawojowej: 51mm
Prowadnice: Na uchwytach samonośnych: typ A (refleksolowe) o wysięgu 39-45 mm
lub typ B (żaluzjowe) o wysięgu 52-58 mm
Belka dolna: FG51-02 (opcjonalnie FG51)
Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 100 W do 130 W ( w zależności od typu silnika )
– pobór prądu od 0,52 A do 1,05 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 5-9 Nm
– prędkość obrotowa od 16 obr / min do 28 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) – Prowadnice listwowe
Deklaracja Właściwości Użytkowych 51A / RZ / 2018
Odporność na obciążenie wiatrem: Klasa 6 (480 Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
