Refleksol Ziiip BOX Pomiar i Dane Techniczne

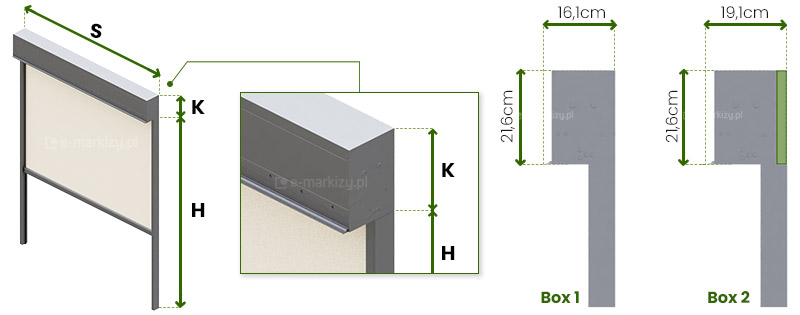

Refleksol Ziiip Box pomiar szerokości i wysokości oraz wymiary kaset podtynkowych. Od lewej na przykładzie całego refleksola Ziiip BOX pokazano pomiar szerokości, oznaczony ponad kasetą dwukierunkową zieloną strzałką, która zawiera się pomiędzy zewnętrznymi krawędziami kasety, z umieszczonym obok niej symbolem S. Po prawej pokazano pomiar wysokości. Wysokość H określona została za pomocą dwukierunkowej zielonej strzałki poprowadzonej od zewnętrznych krawędzi prowadnicy, z umieszczonym obok symbolem "H". Ponad ta strzałka umieszczona kolejna, krótka zielona dwukierunkowa strzałka z symbolem K, który oznacza wysokość kasety. Po prawej stronie refleksola umieszczono w prostokątnej ramce powiększenie jego narożnika z kasetą oraz prowadnicą, w celu wskazania dokładniejszego miejsca pomiaru wysokości refleksola oraz jego kasety. Po prawej stronie umieszczono dwa przekroje boczne refleksola Ziiip Box. Pierwszy od lewej oznaczony na dole napisem "Box 1" posiada wymiary kasety ukazane na schemacie za pomocą dwukierunkowych strzałek: wysokość kasety oznaczoną napisem "21,6cm" oraz głębokość kasety oznaczoną napisem "16,1cm". Po prawej stronie na skaju, przy przekroju bocznym refleksola Ziiip Box umieszczono na dole napis "Box 2". Refleksol ten posiada wymiary kasety oznaczone dwukierunkowymi zielonymi strzałkami: wysokość kasety oznaczoną napisem "21,6cm" oraz głębokość kasety wraz z dociepleniem nadproża oznaczoną napisem "19,1cm".

Wymiarowanie refleksola ziiip box

S=Szerokość refleksola do 400cm
H=Wysokość bez kasety (*K) do 378cm
K* – wysokość kasety jest zależna od zamawianej wysokości prowadnic – wg tabeli na dole strony

Wymiary kasety box1: szer. 161mm, wys. 216mm
Wymiary kasety box2: szer. 191mm, wys. 216mm

Pomiar refleksola ziiip box 1

Szerokość S – jest to szerokość całkowita – do 400cm
Wysokość H – jest to wysokość prowadnic (bez kasety) – do 378cm

Wymiary kasety: szer. 146mm (+15mm), wys. 216mm

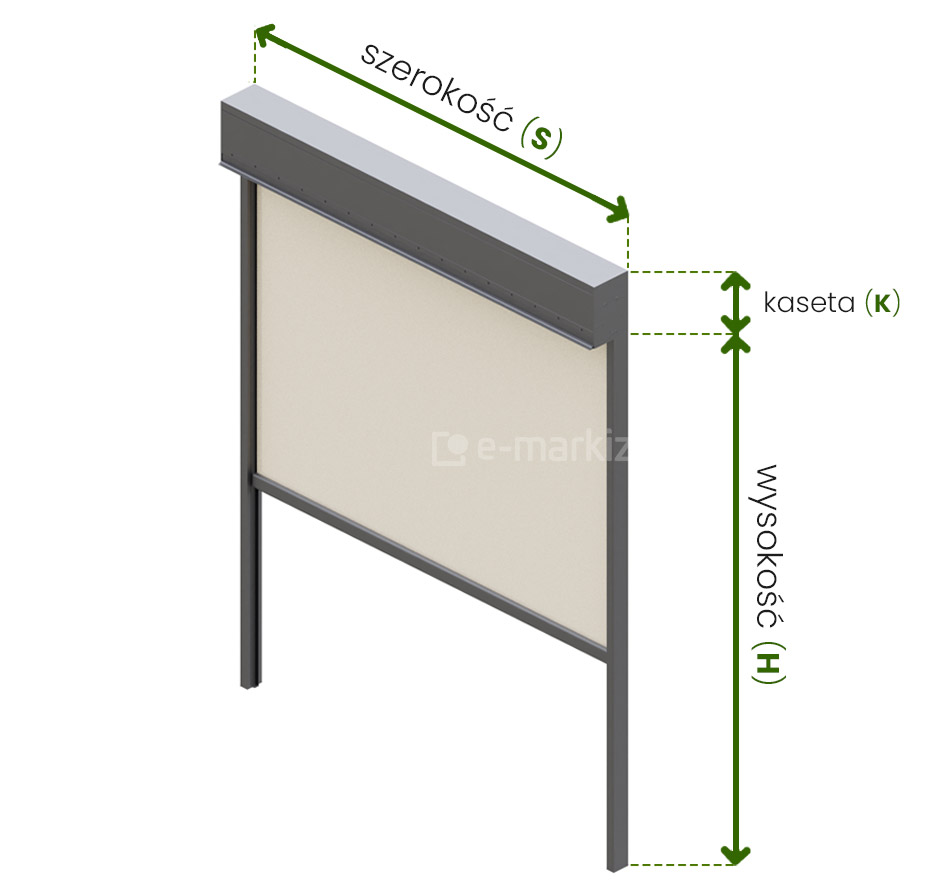

Schemat techniczny zewnętrznej rolety tkaninowej typu refleksol Ziiip Box Aluprof przedstawiony w rzucie izometrycznym na białym tle. Na ilustracji widoczna jest kompletna konstrukcja osłony przeciwsłonecznej składająca się z górnej kasety o przekroju kwadratowym w kolorze ciemnoszarym (antracytowym), dwóch pionowych prowadnic bocznych oraz częściowo rozwiniętego poszycia z tkaniny w kolorze kremowym lub jasnobeżowym zakończonego dolną listwą obciążającą. Grafika zawiera precyzyjne oznaczenia wymiarowe naniesione za pomocą zielonych linii pomocniczych i strzałek. Szerokość całkowita systemu mierzona wraz z kasetą i prowadnicami została oznaczona jako szerokość (S). Wysokość samej kasety górnej, w której chowa się mechanizm zwijający, zdefiniowano jako kaseta (K). Całkowita wysokość konstrukcji mierzona od górnej krawędzi prowadnic do ich podstawy została oznaczona jako wysokość (H). Tkanina screen jest zintegrowana z prowadnicami bocznymi, co jest charakterystyczne dla systemu typu Zip, zapewniając pełne napięcie materiału i odporność na podmuchy wiatru. Wszystkie elementy konstrukcyjne, takie jak kaseta i prowadnice, posiadają jednolite wykończenie w ciemnej tonacji, kontrastujące z jasnym materiałem przesłaniającym.

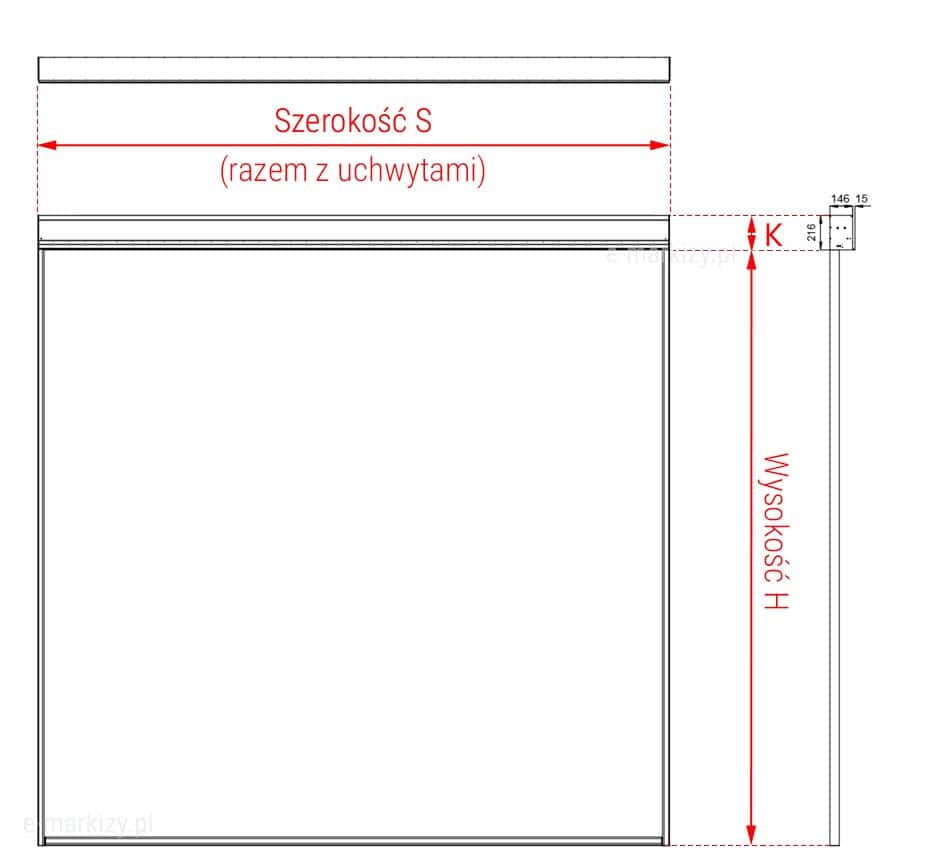

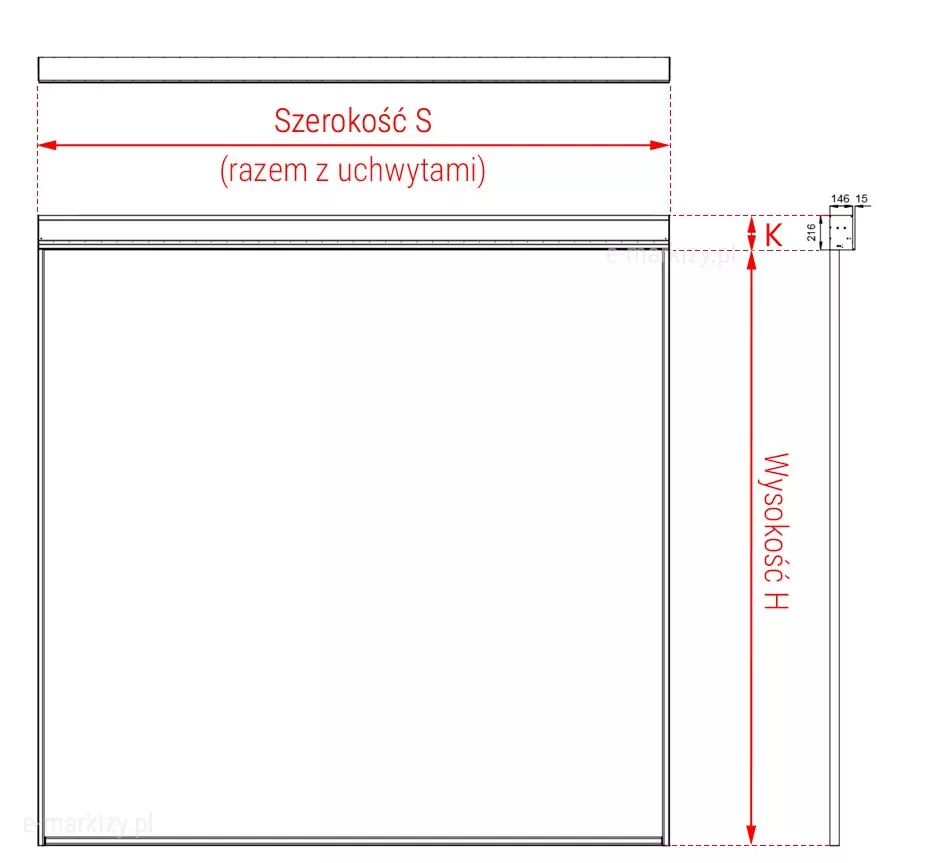

Schemat wymiarowania zewnętrznej osłony okiennej. Rysunek techniczny przedstawia widok z przodu oraz przekrój boczny systemu. Czerwone strzałki i opisy definiują kluczowe parametry montażowe: „Szerokość S (razem z uchwytami)” dla wymiaru poziomego oraz „Wysokość H” dla wymiaru pionowego mierzonego od dolnej krawędzi kasety. Na przekroju bocznym po prawej stronie zaznaczono wysokość kasety (K) wynoszącą 216 mm oraz jej głębokość 146 mm wraz z elementem montażowym o szerokości 15 mm. Całość przedstawiona w formie czytelnego rysunku konstrukcyjnego na białym tle.

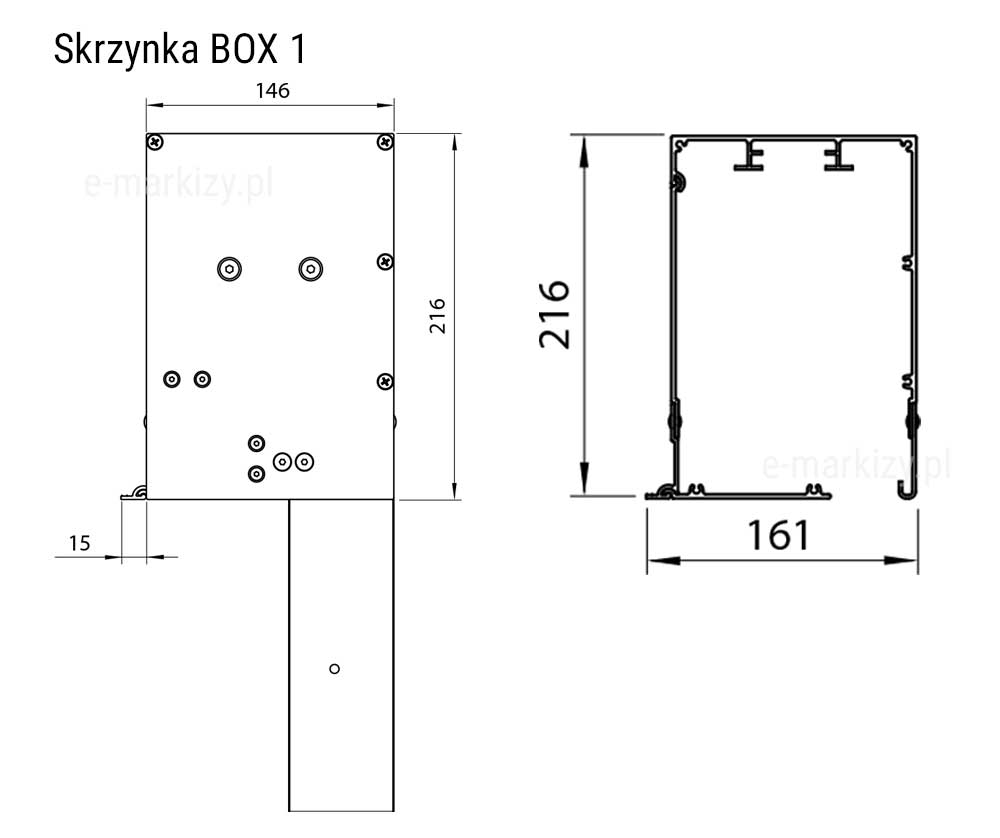

ZIIIP BOX1 – nowoczesna skrzynka do rolet zewnętrznych ZIP. Na zdjęciu widoczny jest rysunek techniczny modelu BOX1, wykorzystywanego w systemach przeciwsłonecznych montowanych natynkowo. Rozwiązanie zapewnia estetykę i skuteczną ochronę przed słońcem.

Pomiar refleksola ziiip box 2 (z dociepleniem)

Szerokość S – jest to szerokość całkowita – do 400cm
Wysokość H – jest to wysokość prowadnic (bez kasety) – do 378cm

Wymiary kasety: szer. 146mm (+30mm+15mm), wys. 216mm

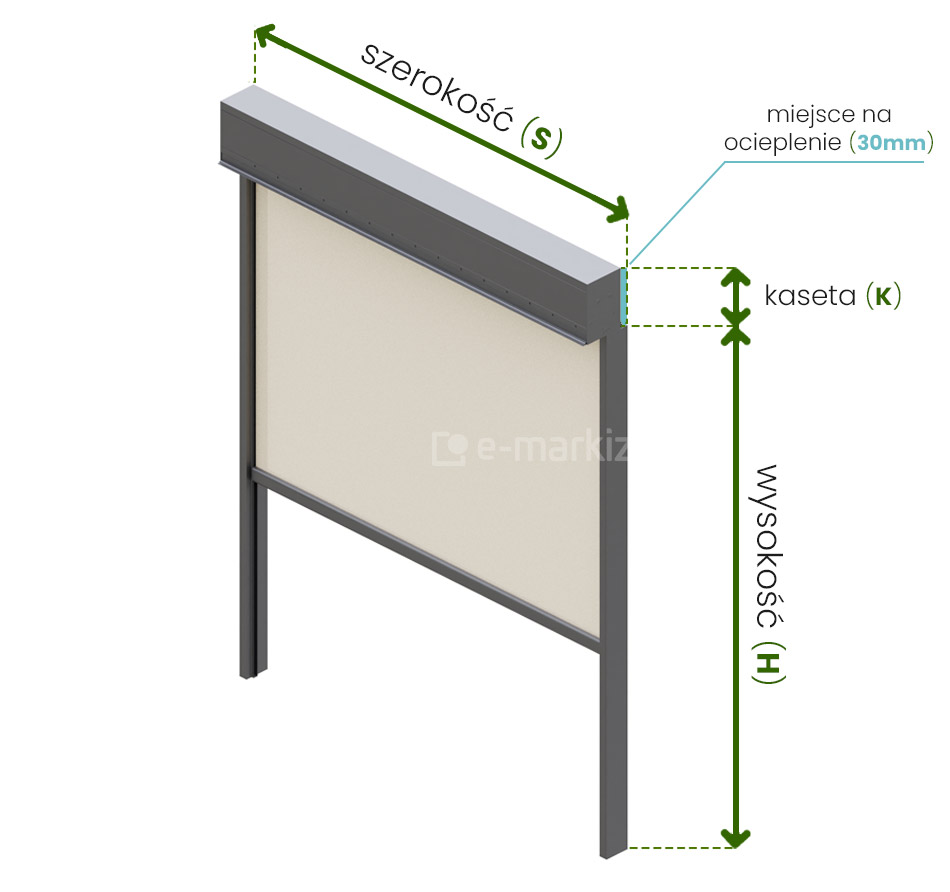

Rysunek techniczny i schemat wymiarowania zewnętrznej rolety ekranowej typu refleksol Ziiip Box Aluprof w wariancie przystosowanym do montażu z ociepleniem. Grafika w rzucie izometrycznym przedstawia konstrukcję w kolorze antracytowym z częściowo rozwiniętym, jasnobeżowym poszyciem tekstylnym poruszającym się w bocznych prowadnicach. Kluczowym elementem wyróżniającym tę ilustrację jest wskazanie przestrzeni montażowej za kasetą, oznaczonej błękitnym kolorem jako miejsce na ocieplenie o grubości 30 mm. Schemat zawiera precyzyjne linie wymiarowe w kolorze zielonym: szerokość (S) obejmującą całkowity wymiar poziomy urządzenia, wysokość kasety (K) określającą pionowy wymiar górnej obudowy mechanizmu oraz wysokość (H) mierzoną od dolnej krawędzi kasety do zakończenia prowadnic bocznych. Konstrukcja posiada widoczną dolną listwę obciążającą materiał, a cała instalacja sugeruje montaż podtynkowy lub dystansowy, pozwalający na estetyczne ukrycie izolacji termicznej za profilem kasety. Tekst na grafice precyzyjnie definiuje parametry techniczne niezbędne do prawidłowego pomiaru i planowania instalacji osłony przeciwsłonecznej w systemie suwakowym Zip.

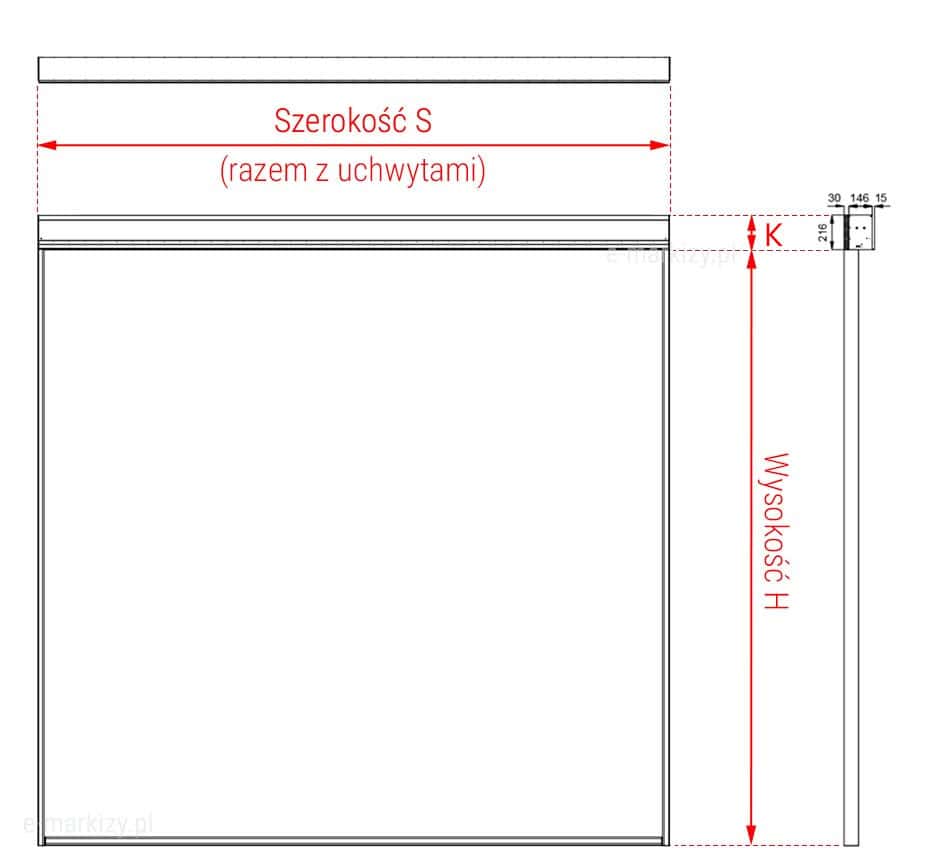

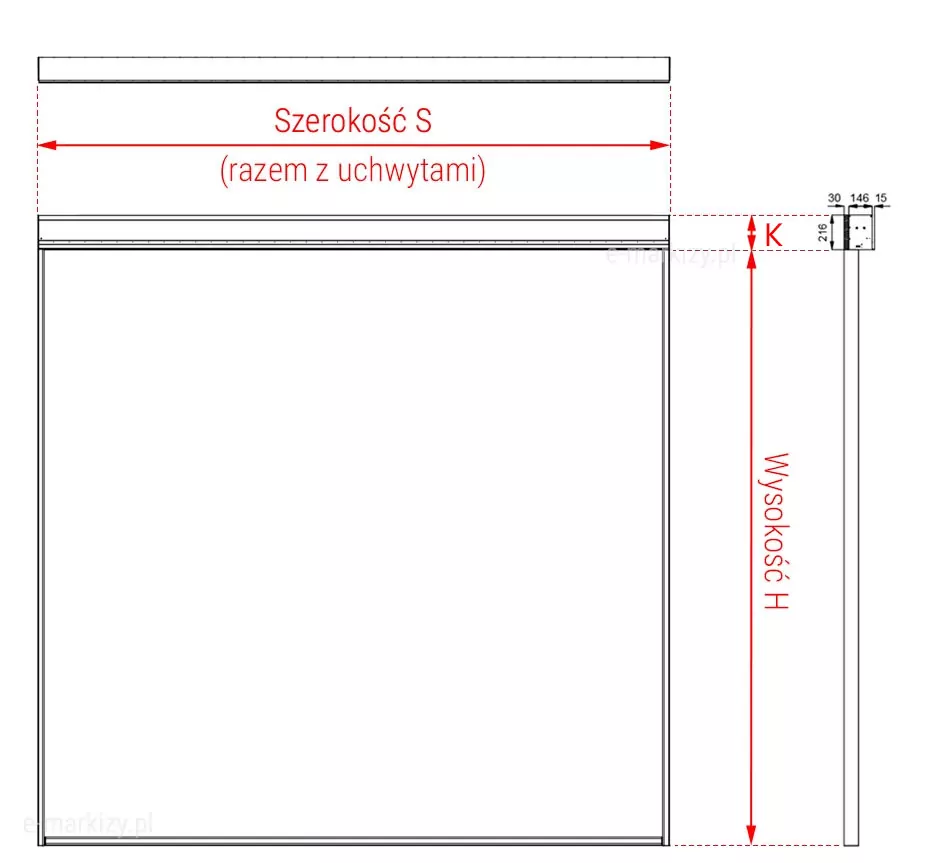

Refleksol Ziiip Box pomiar szerokości i wysokości przedstawiony jako rysunek techniczny określający zasady wymiarowania zewnętrznej osłony okiennej. Schemat przedstawia widok od frontu oraz przekrój boczny systemu. Na widoku frontowym czerwone strzałki wskazują „Szerokość S (razem z uchwytami)” oraz „Wysokość H” mierzoną od dolnej krawędzi kasety do profilu końcowego. Przekrój boczny po prawej stronie zawiera szczegółowe parametry górnej kasety (oznaczonej literą K): jej wysokość wynosi 216 mm, a całkowita głębokość to 146 mm plus dodatkowe 15 mm oraz 30 mm na elementy montażowe i uchwyty. Rysunek jest wykonany w formie czarnego szkicu liniowego na białym tle, z czerwonymi akcentami dla kluczowych wymiarów montażowych.

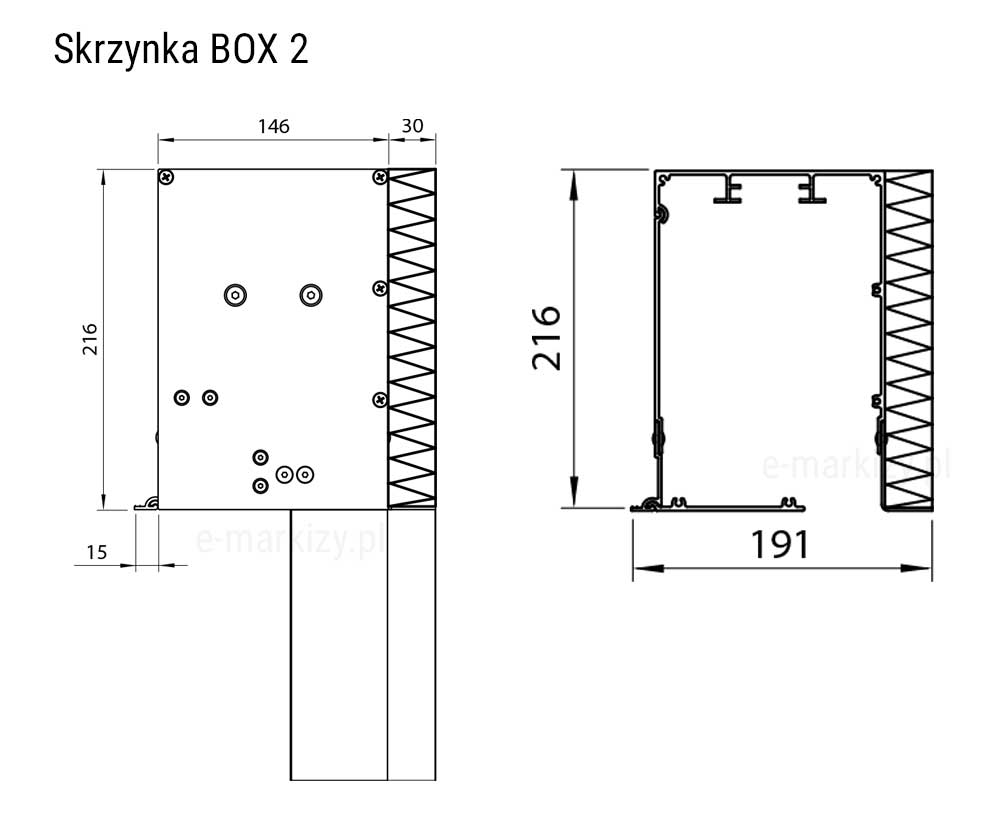

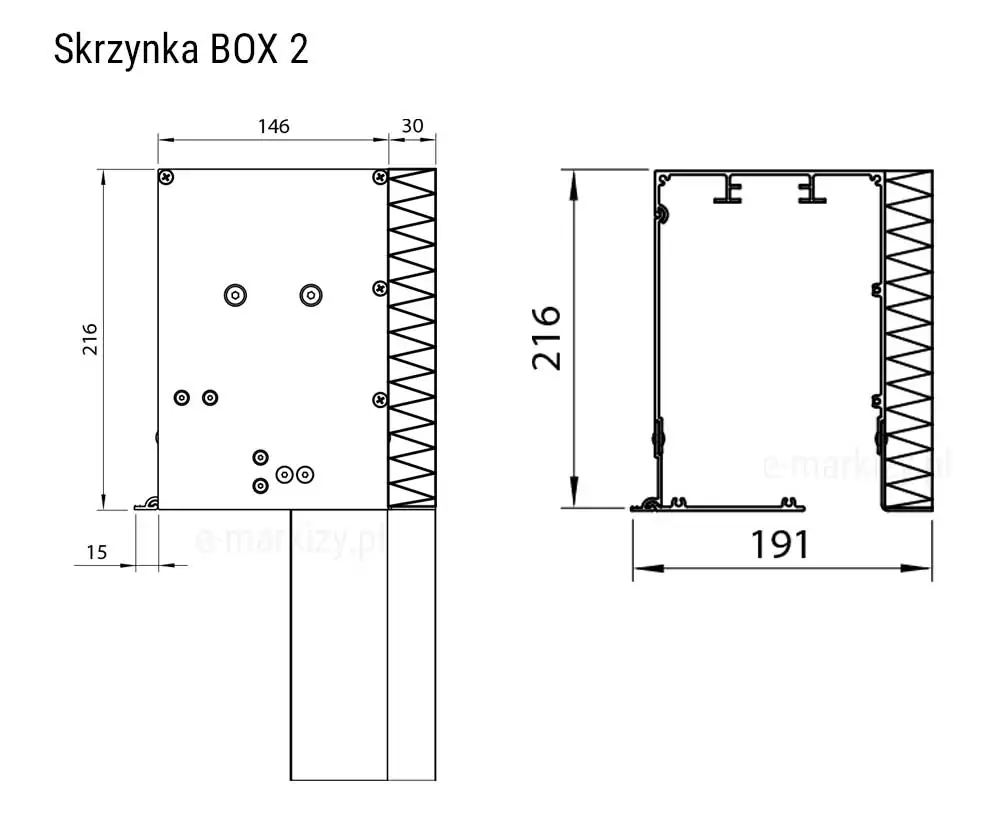

ZIIIP BOX2 – aluminiowa skrzynka rolety zewnętrznej do montażu natynkowego. Na zdjęciu widoczny rysunek techniczny skrzynki BOX2, wykorzystywanej w systemach ZIIIP, zapewniającej nowoczesny wygląd fasady oraz skuteczną osłonę przeciwsłoneczną i termiczną.

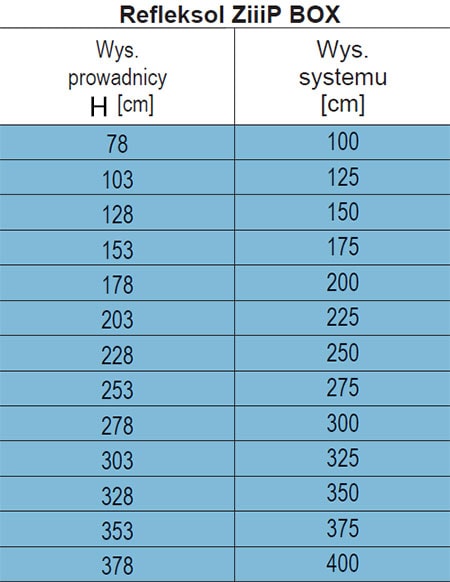

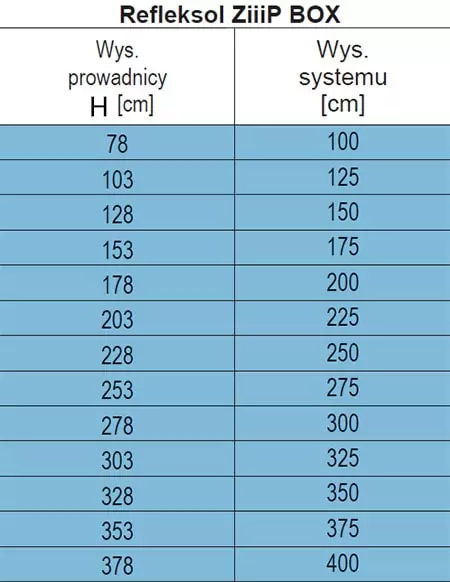

Tabela techniczna produktu Refleksol ZiiiP BOX przedstawia zestawienie parametrów wysokościowych systemu osłonowego wyrażonych w centymetrach. Dwukolumnowe zestawienie na błękitnym tle pozwala na precyzyjne dopasowanie długości prowadnicy do całkowitej wysokości systemu. Pierwsza kolumna, zatytułowana Wysokość prowadnicy H, zawiera wartości rosnące, zaczynając od 78 cm, a kończąc na 378 cm, z regularnym skokiem co 25 cm. Druga kolumna, opisana jako Wysokość systemu, podaje odpowiadające im wymiary całkowite urządzenia, które mieszczą się w przedziale od 100 cm do 400 cm. Każdy wiersz tabeli definiuje stałą zależność, w której wysokość systemu jest o 22 cm większa od wysokości samej prowadnicy, co jest kluczową informacją techniczną przy planowaniu montażu wnękowego lub fasadowego. Dane są zaprezentowane w sposób czytelny, przy użyciu prostej, czarnej czcionki, co ułatwia szybki odczyt specyfikacji technicznej niezbędnej do poprawnego zamówienia i instalacji rolety zewnętrznej typu refleksol.

Refleksol Ziiip BOX Pomiar – Wysokość prowadnic i systemu

Refleksol Ziiip BOX Dane Techniczne

Zbliżenie techniczne rolety typu Refleksol Aluprof Ziiip w kasecie kwadratowej. Widoczny przekrój kasety z mechanizmem nawojowym oraz prowadnice boczne przykręcane bezpośrednio do konstrukcji. Rozwiązanie przeznaczone do montażu w pergolach i zabudowach tarasowych, zapewniające stabilne prowadzenie tkaniny i estetyczne wykończenie systemu osłonowego. Kaseta z możliwością docieplenia nadproża oraz wypustem na obróbkę tynkarską.

Refleksol Ziiip BOX – Cechy charakterystyczne

– Kaseta do montażu podtynkowego wykonana z aluminium ekstrudowanego
– Mechanizm zamka błyskawicznego
– Dwie pokrywy rewizyjne umożliwiające łatwy dostęp i montaż
– Występuje w wersji BOX1 (skrzynka bez docieplenia) lub BOX2 (skrzynka z dociepleniem)
– Wersja BOX2 posiada warstwę 30 mm docieplenia na tylnej ścianie kaset

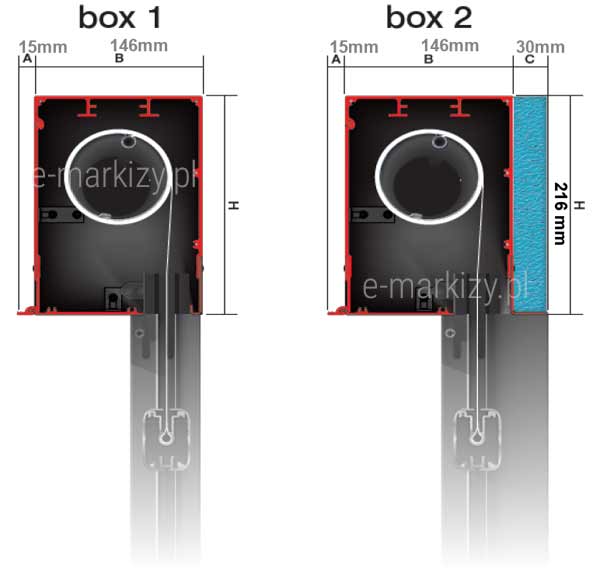

Refleksol Zip Box – zestawienie kaset

Wersja box 2 posiada 30mm dodatkowego miejsca na styrodur bądź inny rodzaj ocieplenia

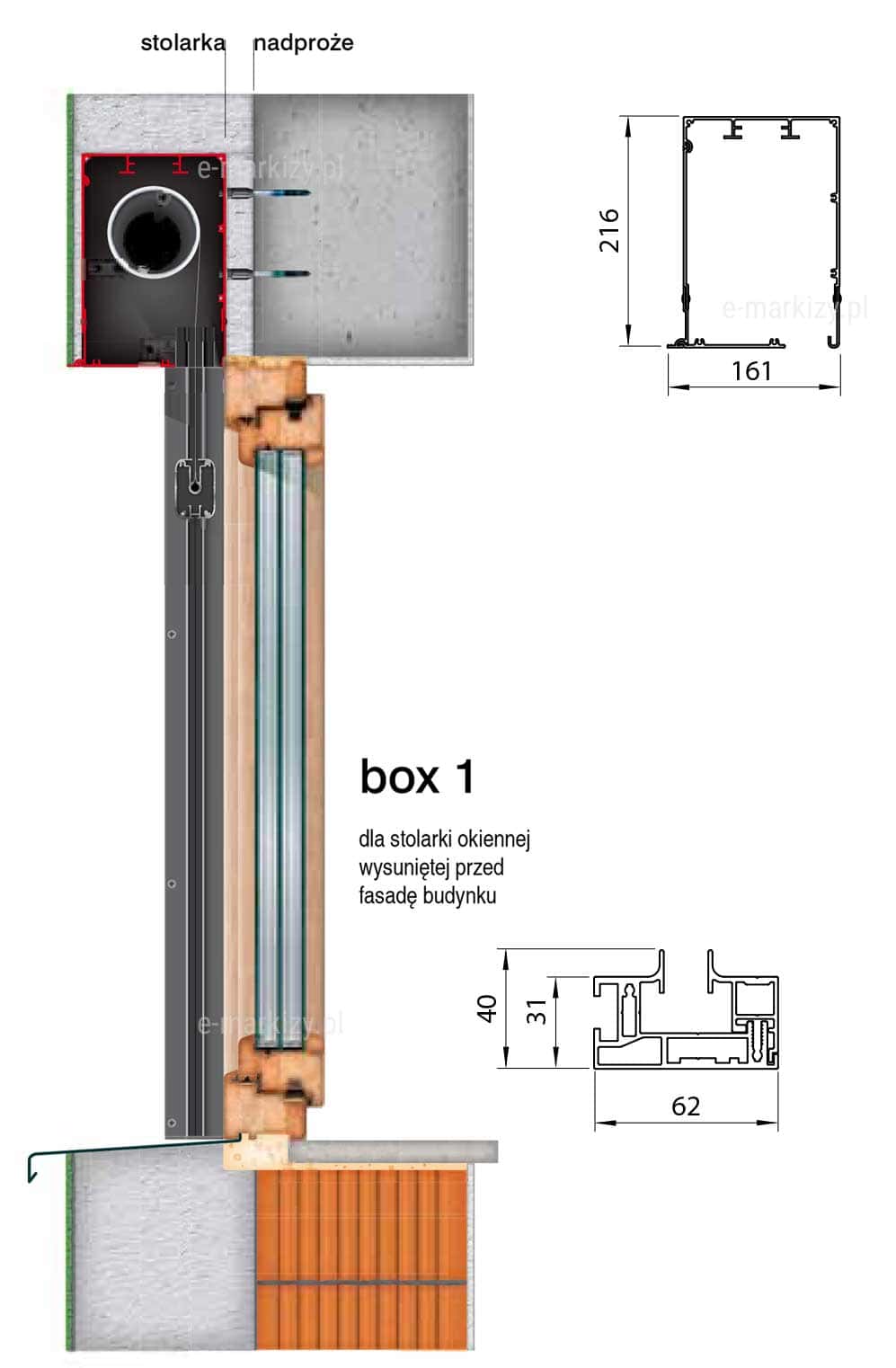

Rysunek techniczny przedstawia profesjonalny schemat montażowy systemu osłonowego typu refleksol Ziiip w wariancie box 1, który został zaprojektowany specjalnie dla stolarki okiennej wysuniętej przed fasadę budynku. Główna część grafiki to przekrój pionowy ukazujący integrację rolety z konstrukcją ściany i oknem. W górnej części widoczne jest betonowe nadproże oraz element stolarki, do których przymocowana jest kwadratowa skrzynka rolety wykonana z aluminium, oznaczona na rysunku liniami w kolorze czerwonym i czarnym. Wewnątrz skrzynki znajduje się mechanizm nawojowy z rurą, na którą nawinięta jest tkanina techniczna typu screen. Skrzynka jest zabudowana w warstwie ocieplenia, a jej frontowa część przygotowana jest pod tynkowanie, co pozwala na estetyczne ukrycie mechanizmu w elewacji. Poniżej znajduje się profil okienny z pakietem dwuszybowym, który jest wysunięty względem lica muru. System prowadnic bocznych prowadzi tkaninę refleksola pionowo w dół, aż do dolnej krawędzi okna, gdzie styka się ona z zewnętrznym parapetem. Dolna część schematu pokazuje również konstrukcję ściany wykonaną z pustaków ceramicznych oraz warstwę izolacji termicznej pod parapetem. Po prawej stronie zamieszczono dwa rysunki szczegółowe z wymiarowaniem technicznym. Górny schemat detalu określa gabaryty skrzynki rolety, która ma wysokość 216 milimetrów oraz szerokość 161 milimetrów. Dolny schemat detalu przedstawia precyzyjny przekrój poprzeczny prowadnicy systemu Ziiip, wskazując jej całkowitą szerokość wynoszącą 62 milimetry oraz głębokość montażową na poziomach 31 milimetrów i 40 milimetrów. Całość opracowania ma charakter ekspercki i służy jako wytyczna projektowa dla architektów oraz montażystów systemów przeciwsłonecznych, a także innych użytkowników planujących montaż osłony typu refleksol w wersji podtynkowej.

Box 1 – kaseta do stolarki okiennej wysuniętej przed fasadę budynku

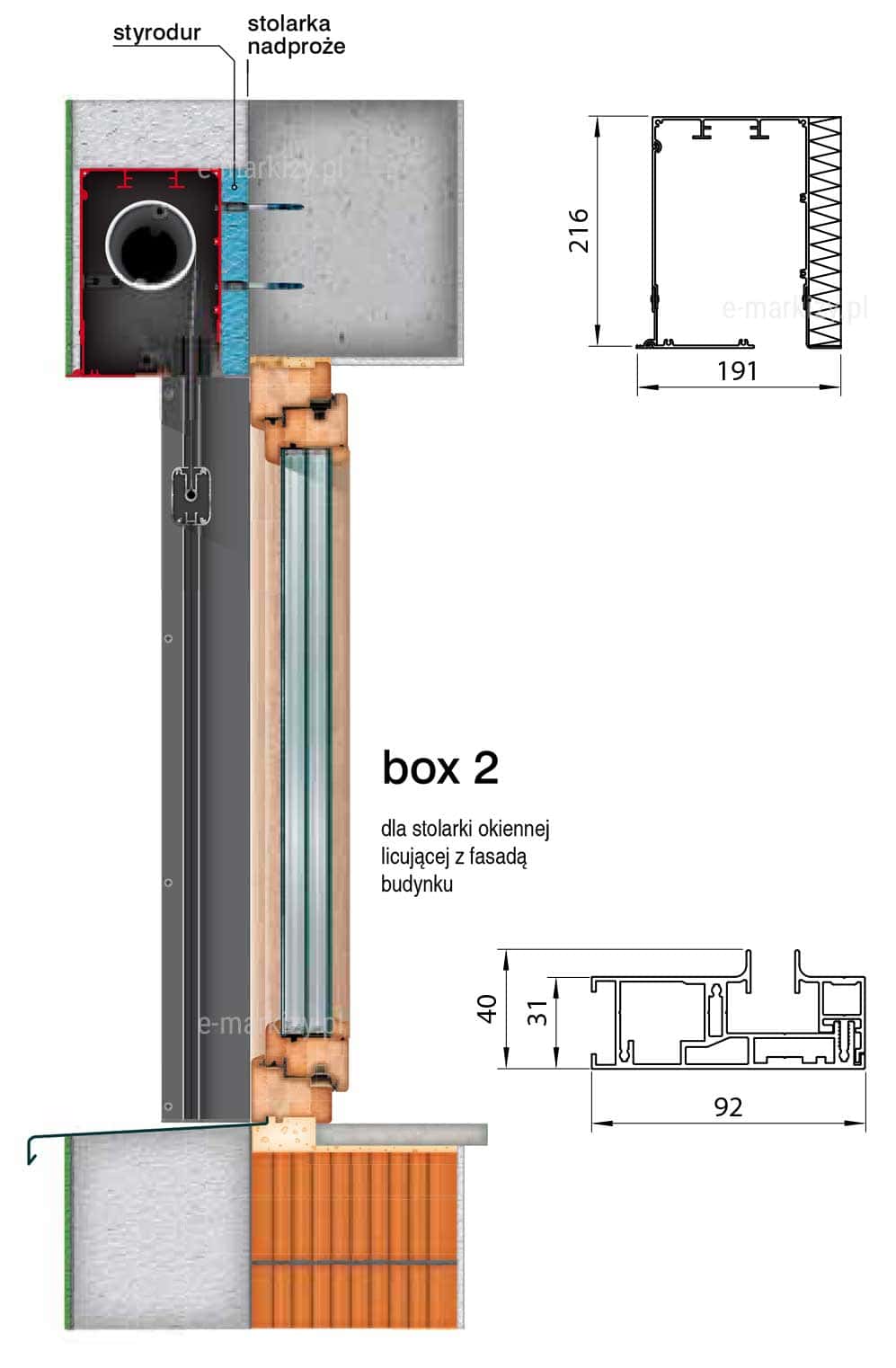

Schemat techniczny przedstawia przekrój pionowy przez nadproże okienne z zamontowanym refleksolem Ziiip z kasetą podtynkową w systemie box 2, przeznaczonym dla stolarki okiennej licującej z fasadą budynku. Na rysunku widoczne jest połączenie elementów konstrukcyjnych ściany, stolarki okiennej oraz systemu osłonowego. W górnej części znajduje się betonowe nadproże, do którego od strony zewnętrznej przylega warstwa termoizolacji wykonana ze styroduru. Skrzynka rolety o wysokości 216 milimetrów i szerokości 191 milimetrów jest zintegrowana z elewacją, a jej przednia część pokryta jest warstwą tynku, co sprawia, że jest niewidoczna po wykończeniu fasady. Wewnątrz skrzynki umieszczono rurę nawojową z nawiniętą tkaniną screen, która opuszcza się wzdłuż prowadnic zamontowanych przy oknie. Poniżej skrzynki znajduje się drewniane okno z pakietem trzyszybowym, osadzone w otworze okiennym. Okno jest zlicowane z zewnętrzną płaszczyzną muru. Na dole przekroju widoczny jest parapet zewnętrzny osadzony na warstwie izolacji oraz fragment ściany wykonanej z pustaka ceramicznego. Rysunek zawiera dwa dodatkowe schematy wymiarowe detali konstrukcyjnych. Pierwszy z nich pokazuje dokładne wymiary skrzynki rolety, gdzie wysokość wynosi 216 milimetrów, a całkowita szerokość z uwzględnieniem listwy tynkowej to 191 milimetrów. Drugi schemat detalu przedstawia przekrój prowadnicy rolety o szerokości 92 milimetrów i głębokościach odpowiednio 31 oraz 40 milimetrów. Całość ilustracji ma charakter techniczny i służy do poprawnego zaprojektowania oraz montażu systemu rolet podtynkowych w budynkach o wysokim standardzie izolacyjności termicznej.

Box 2 – do stolarki okiennej licującej z fasadą budynku

Przekrój kasety refleksola Ziiip Box 1

Prowadnice do systemu ZIIIP BOX1 – na zdjęciu widoczne elementy prowadzące roletę ZIP w wersji z kasetą BOX1. Komponenty te gwarantują płynne działanie tkaniny i precyzyjne dopasowanie do elewacji budynku w instalacjach natynkowych

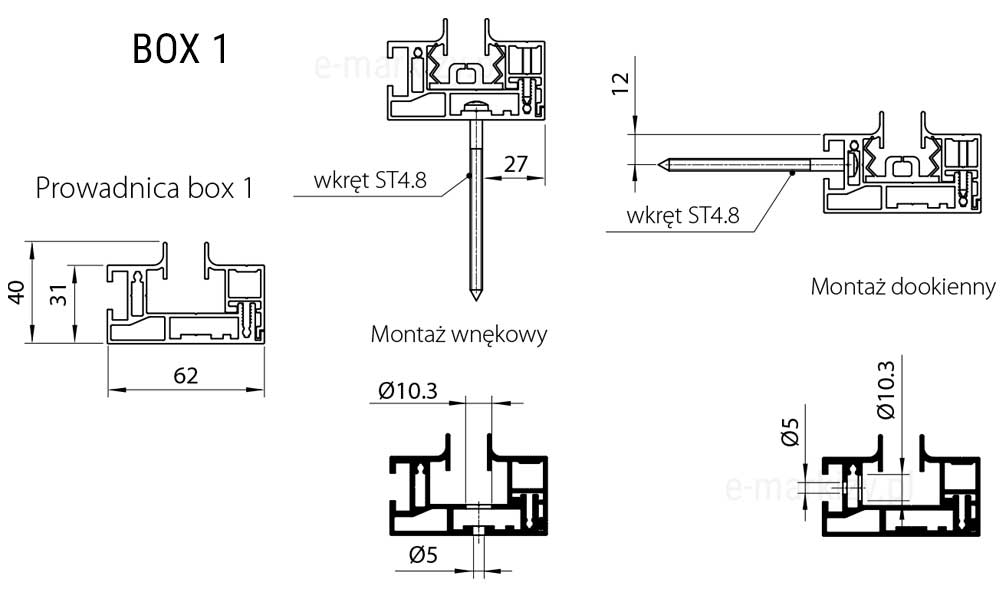

Przekrój prowadnicy przy montażu wnękowym i dookiennym Box 1

Przekrój kasety refleksola Ziiip Box 2

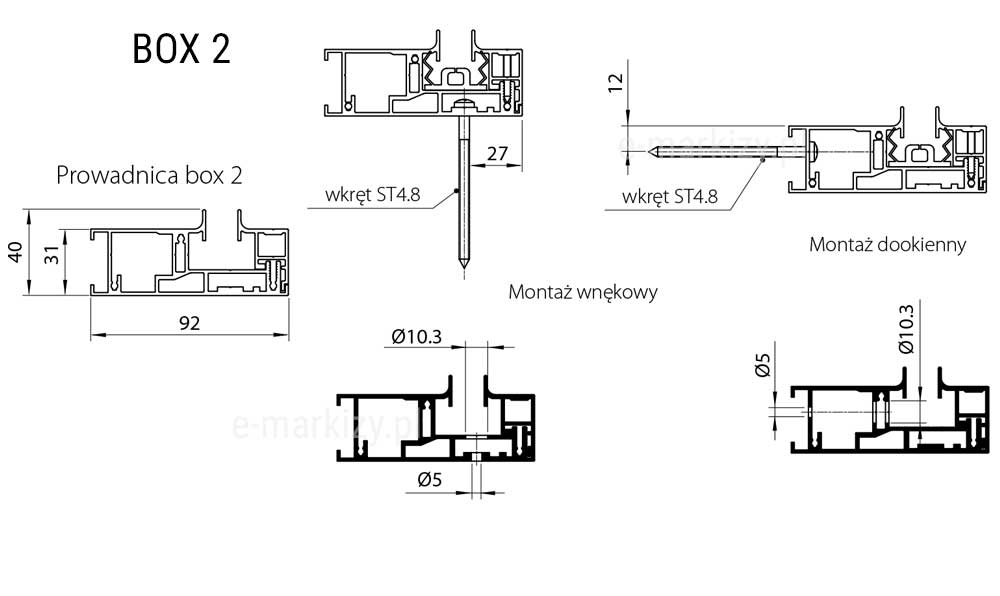

Rysunek techniczny przedstawia kompleksowy schemat montażowy systemu osłonowego typu refleksol Ziiip Box, w kasecie podtynkowej, koncentrując się na detalach konstrukcyjnych i sposobach instalacji prowadnic dedykowanych do modelu skrzynki Box 2. W górnej części grafiki pod napisem BOX 2 znajdują się trzy rzuty profilu prowadnicy. Pierwszy od lewej rzut prezentuje dokładne wymiary prowadnicy, o szerokości 92 milimetrów oraz głębokościach 31 i 40 milimetrów. Rzut umieszczony pośrodku, opisany jako montaż wnękowy, pokazuje pionowe nawiercenie i zastosowanie wkrętu ST4.8 w odległości 27 milimetrów od krawędzi zewnętrznej. rzut po prawej, oznaczony jako montaż dookienny, prezentuje poziome osadzenie wkrętu ST4.8 w odległości 12 milimetrów od górnej krawędzi profilu. Dolna część schematu zawiera dwa dodatkowe przekroje poprzeczne prowadnicy refleksol Ziiip box 2 w kolorze czarnym, które szczegółowo wymiarują otwory montażowe. Lewy dolny przekrój wskazuje na otwór przelotowy o średnicy 5 milimetrów oraz poszerzenie pod łeb śruby o średnicy 10,3 milimetra, umiejscowione centralnie w kanale prowadzącym. Prawy dolny przekrój pokazuje analogiczne wymiarowanie dla otworu bocznego, gdzie również zachowano średnicę 5 milimetrów dla trzpienia i 10,3 milimetra dla wejścia otworu. Całość dokumentacji technicznej przygotowana jest na białym tle z wyraźnymi liniami wymiarowymi, co umożliwia precyzyjne przygotowanie otworów montażowych w stolarce okiennej lub elewacji przed instalacją tkaniny typu screen w systemie Ziiip.

Przekrój prowadnicy przy montażu wnękowym i dookiennym Box 2

Prowadnica Ziiip – belka dolna FG51-02

• 34 x 50 mm

Refleksol Ziiip Box Aluprof

Zastosowanie:
Ochrona przeciwsłoneczna do zabudowy podtynkowej, przeznaczona do zacienianie pionowych otworów okiennych , przeszkleń..
Charakterystyka wyrobu:
– Konstrukcja systemu wykonana jest z ekstrudowanego aluminium, co zapewnia trwałość i wytrzymałość refleksola.
– Kaseta posiada dwie pokrywy rewizyjne umożliwiające łatwy montaż oraz dostęp po zabudowie
– Wersja BOX2 posiada warstwę 30 mm docieplenia na tylnej ścianie kasety
– Ograniczają dostęp światła słonecznego do pomieszczenia
– Zwiększają udział światła rozproszonego w pomieszczeniu
– Aluminiowe prowadnice ekstrudowane dla montażu dookiennego lub wnękowego
– Tkanina posiada boczne zamki co zapewnia wysoką odporność wiatrową

– Chronią pomieszczenie przed nagrzewaniem przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach
– Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń
– Ograniczają przenikanie hałasu do wnętrza budynku
– Nie wydzielają toksycznych substancji w trakcie eksploatacji
– Emisja hałasu zasłon zewnętrznych z napędem nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
– Silniki posiadają stopień ochrony obudowy IP 44
– Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia
– Ruch w górę i dół odbywa się z użyciem mechanizmu sterującego, elektrycznego z układem napędowym połączonym z systemem sterującym
– Struktura stosowanych tkanin HIGH-T-TEX skutecznie ogranicza powstawanie kontrastów tworzących się podczas wpadania promieni słonecznych do pomieszczenia
– Ogranicza przenikanie hałasu do wnętrza budynku
– Konstrukcja lakierowana proszkowo
– Napęd elektryczny
– kolorystyka: RAL, FSM

PARAMETRY TECHNICZNE REFLEKSOL RBOX Ziiip
Szerokość maksymalna: 4 m
Wysokość maksymalna: 4 m
Maksymalne pole powierzchni tkaniny: 16 m2
Średnica rury nawojowej: 78mm
Prowadnice: G40Z-01 (BOX1) lub G40Z-03 (BOX2)
Belka dolna: FG51-02
Docieplenie kasety BOX2: 30 mm sytrodur o wsp. przewodzenia ciepła λD=0,033 W/mK (w temp. +100C)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 120 W do 145 W ( w zależności od typu silnika )
– pobór prądu od 0,5 A do 0,64 A ( w zależności od typu silnika )
– stopień ochrony IP 44
– czas pracy ciągłej 4 min
– moment obrotowy 10 Nm
– prędkość obrotowa od 14 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

Napęd ręczny: Korba:
Składana długości 180 cm z przegubem Cardana, anodowane aluminium
Składana długości 180 cm z przegubem Cardana i przepustem ściennym, anodowane aluminium
Kolor konstrukcji RAL, FSM
Model tkaniny Wg aktualnego cennika
Zastosowanie Zewnętrzne

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE
Deklaracja Właściwości Użytkowych 46 / RZ / 2018
Odporność na obciążenie wiatrem:
z belką dolną FG51: 6 klasa (480Pa)
z belką dolną FG51-02: 4 klasa (205Pa)
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
