Refleksol Zip do pergoli Dane Techniczne

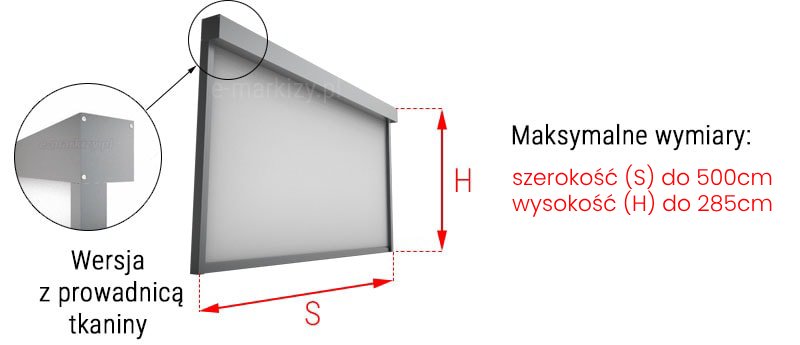

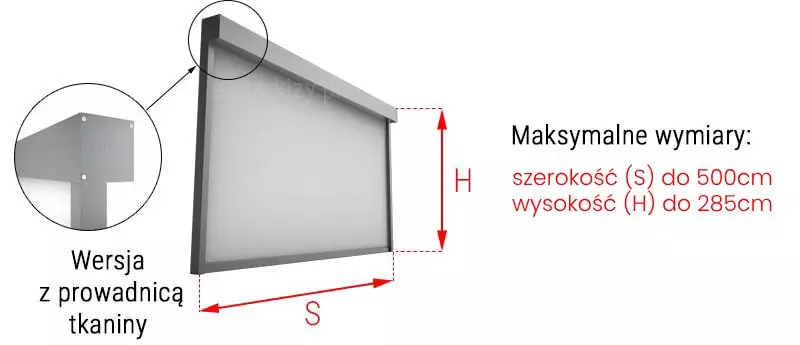

Szczegółowa specyfikacja techniczna refleksola w wersji z prowadnicą tkaniny prezentująca schemat konstrukcyjny oraz maksymalne wymiary gabarytowe. Po lewej stronie widoczny jest model izometryczny markizy w kolorze szarym z rozwiniętą jasną tkaniną, przy czym górny narożnik kasety jest powiększony w okręgu, co pozwala na dokładniejsze przyjrzenie się detalom montażowym oraz połączeniu kasety z prowadnicą boczną. Poniżej powiększenia umieszczono napis wersja z prowadnicą tkaniny. Obok modelu graficznego zaznaczono czerwonymi strzałkami wymiary zewnętrzne: szerokość oznaczoną literą S oraz wysokość oznaczoną literą H. Po prawej stronie widnieje czarny napis maksymalne wymiary, pod którym sprecyzowano czerwonymi literami, że szerokość S wynosi do pięciuset centymetrów, a wysokość H do dwustu osiemdziesięciu pięciu centymetrów.

Refleksol Zip do pergoli – Jak mierzyć?

S=Szerokość refleksola
H=Wysokość refleksola

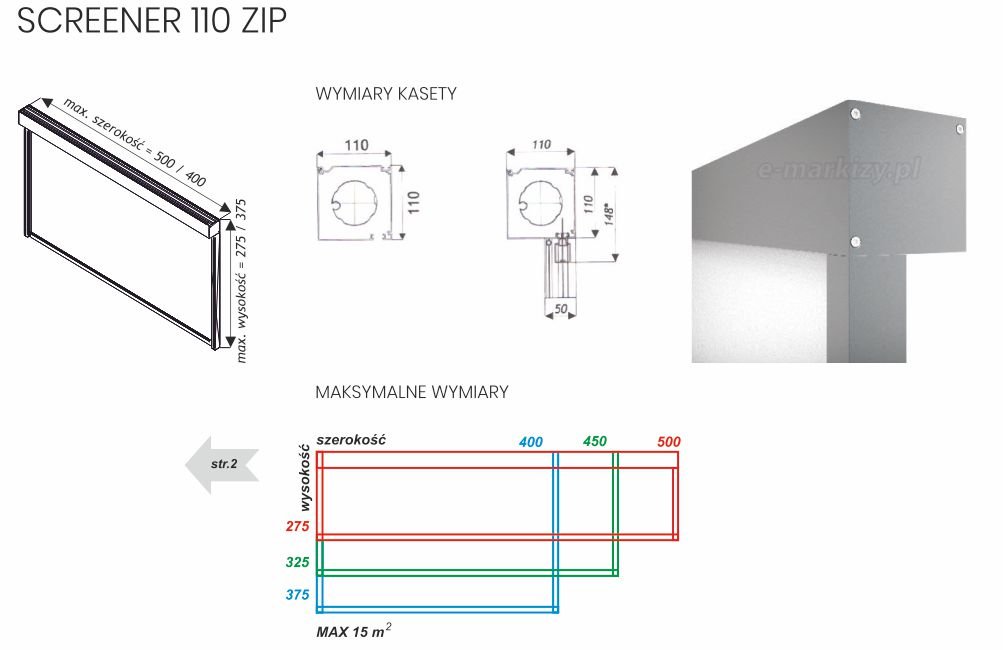

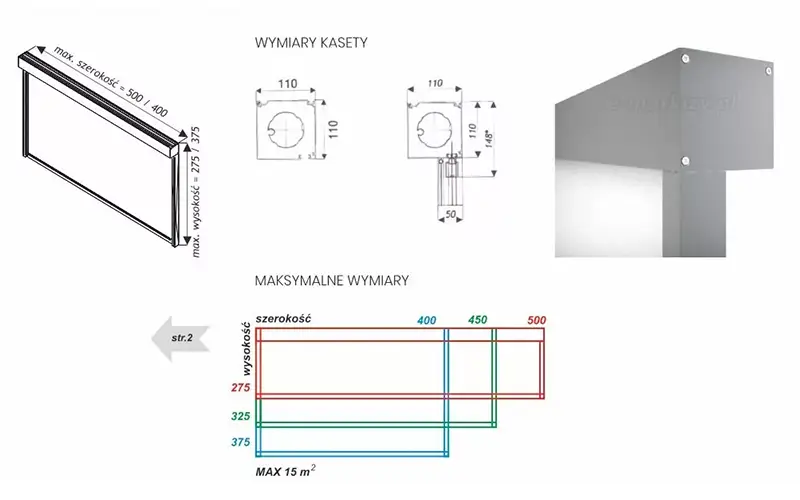

Szczegółowa specyfikacja techniczna refleksola Zip Tarasola przedstawiająca wymiary kasety, schematy montażowe oraz maksymalne gabaryty konstrukcji. W lewej górnej części znajduje się rysunek izometryczny markizy z zaznaczonymi maksymalnymi wymiarami szerokości wynoszącymi 500 lub 400 centymetrów oraz wysokości wynoszącymi 275 lub 375 centymetrów. Obok umieszczono nagłówek wymiary kasety oraz dwa techniczne rzuty przekroju kasety o wymiarach 110 na 110 milimetrów, pokazujące wewnętrzny wałek nawojowy oraz wariant z dodatkowym elementem obniżającym o wysokości 148 milimetrów i szerokości 50 milimetrów. W prawym górnym rogu zaprezentowano rzeczywisty, zbliżony widok narożnika szarej kasety z widocznymi śrubami mocującymi. W dolnej części grafiki znajduje się wykres maksymalnych wymiarów oznaczony nagłówkiem maksymalne wymiary, na którym za pomocą kolorowych linii liniowych i współrzędnych szerokości od 400 do 500 centymetrów oraz wysokości od 275 do 375 centymetrów zdefiniowano maksymalną dopuszczalną powierzchnię konstrukcji wynoszącą 15 metrów kwadratowych. Po lewej stronie wykresu widoczna jest szara strzałka informacyjna z napisem str. 2.

Refleksol Zip do pergoli Dane Techniczne

Wymiary kasety, mechanizm zamka błyskawicznego i wkładka prowadząca PCV, prowadnice boczne tkaniny

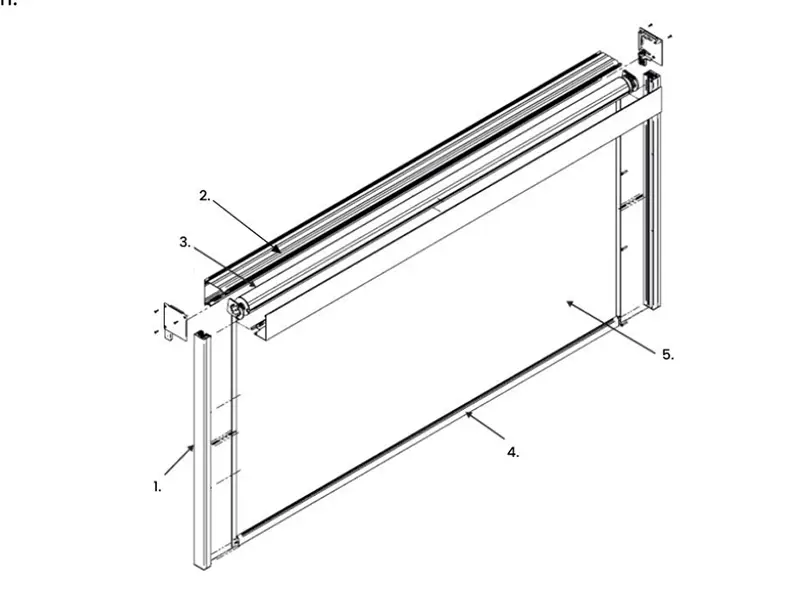

Szczegółowy schemat techniczny przedstawiający budowę i elementy składowe refleksola Zip w widoku izometrycznym. Na rysunku czarno-białym w formie technicznego szkicu złożeniowego widoczne są poszczególne komponenty oznaczone cyframi od jednego do pięciu, w tym pionowe prowadnice boczne o numerze jeden, profil górny i konstrukcja kasety o numerze dwa i trzy, listwa dolna o numerze cztery oraz nawinięta lub wysunięta tkanina ekranu o numerze pięć, wraz z widocznymi elementami montażowymi i bocznymi zaślepkami konstrukcyjnymi.

Komponenty Refleksola Zip

Prowadnice aluminiowe – prowadzą tkaninę i współpracują z systemem ZIP oraz wkładką PVC.
Kaseta – aluminiowa obudowa przeznaczona do montażu wnękowego lub fasadowego z rewizją od frontu.
Belka obciążająca – zapewnia prawidłowe napięcie tkaniny podczas pracy rolety.
Rura nawojowa – aluminiowy wał z napędem elektrycznym, na który nawijana jest tkanina.
Tkanina screen – refleksyjny materiał chroniący przed nadmiernym nasłonecznieniem.
