Roleta Lux Dzień i Noc Pomiar

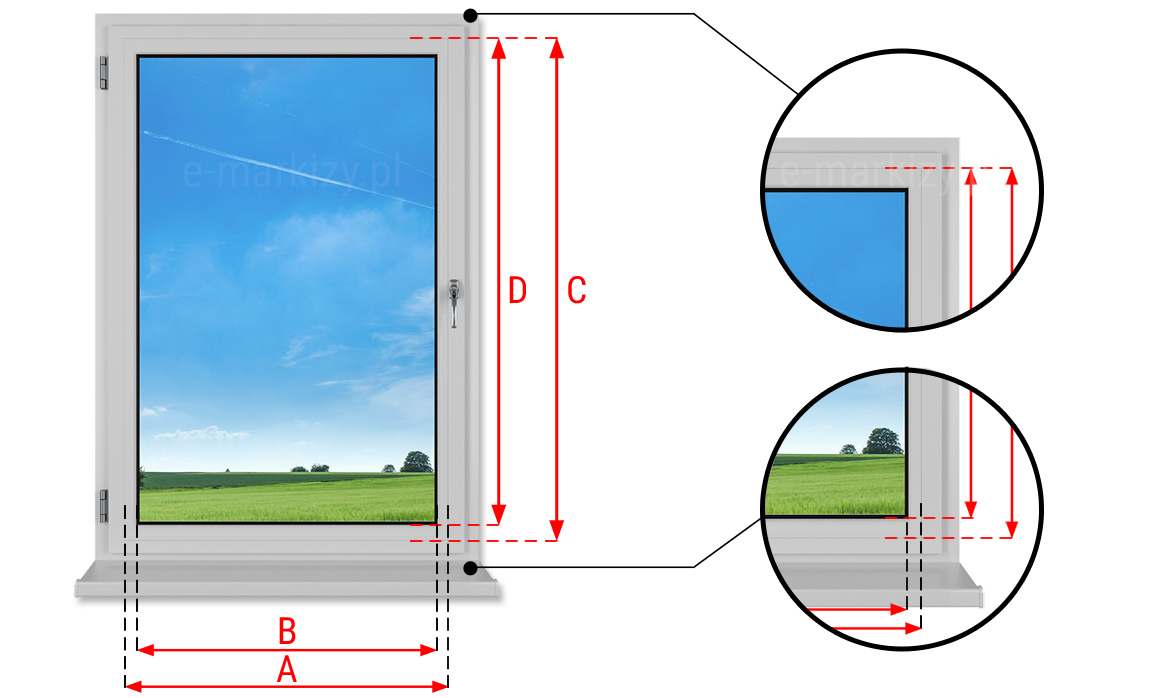

Roleta Lux dzień noc pomiar szerokości i wysokości ukazany na obrazie okna z widokiem na bezkresne niebieskie niebo nad zieloną łąką. Na białej ramie oznaczono od góry krawędź zewnętrzną górnej listwy przyszybowej oraz od dołu krawędź zewnętrzną dolnej listwy przyszybowej przerywanymi czerwonymi kreskami, pomiędzy którymi zawarta została czerwona dwukierunkowa strzałka z oznaczeniem przy niej symbolem D, Od górnej krawędzi górnej listwy przyszybowej do dolnej krawędzi skrzydła okna poprowadzono linie przerywane, pomiędzy którymi zawarta jest strzałka z symbolem C. Oba wymiary wyznaczają wysokość rolety. Na dole okna od zewnętrznych krawędzi bocznych listew przyszybowych poprowadzono w dół dwie przerywane czarne linie, między którymi znajduje się czerwona dwukierunkowa strzałka oznaczona symbolem A. Pomiędzy krawędziami szyby bez uszczelek także poprowadzono w dół przerywane linie, między którymi zawarta jest dwukierunkowa czerwona strzałka z symbolem B. Oba wymiary wyznaczają szerokość rolety. Od górnego i dolnego narożnika poprowadzono na prawo kreski do okrągłych powiększeń ukazujących dokładniej miejsca pomiaru i przecięcia się przerywanych linii.

Pomiar okna przed zamówieniem rolety

Szerokość A – To szerokość szyby wraz z dwoma bocznymi listwami przyszybowymi
Szerokość B – To szerokość szyby wraz z uszczelką gumową
Wysokość C – To wysokość od górnej listwy przyszybowej do dolnej krawędzi okna
Wysokość D – To wysokość szyby wraz z listwą przyszybową

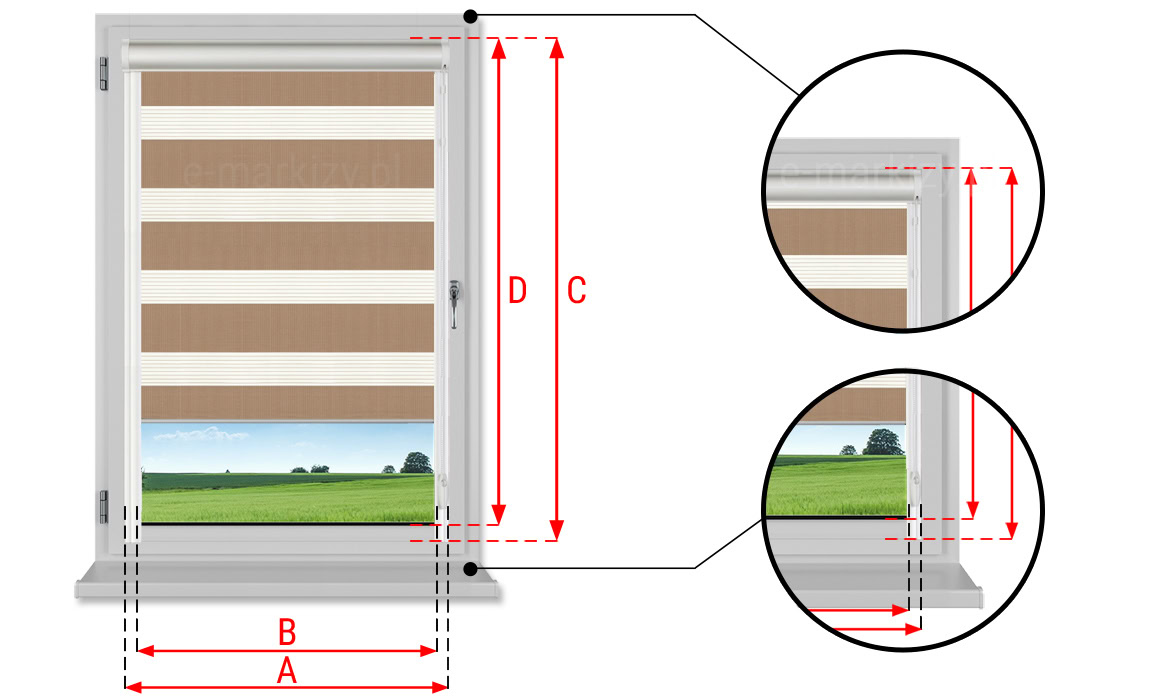

Schemat pomiaru okna pod roletę dzień-noc: okno z zamontowaną roletą w poziome pasy beżowo-kremowe, za roletą roztacza się widok zielonego pola i nieba. Po bokach i u góry znajdują się przerywane linie i strzałki oznaczające wymiary A i B (szerokość szyby oraz szyby z listwami przyszybowymi), oraz C i D (wysokość od górnej listwy przyszybowej do końca szyby oraz do końca dolnej listwy przyszybowej). Dwa powiększone okrągłe zbliżenia po prawej prezentują szczegóły pomiaru górnego i dolnego — zaznaczone strzałkami wysokości i szerokości, z uwzględnieniem prowadnic oraz kasety rolety. Linie przerywane wyznaczają punkty pomiarowe na szybie i skrzydle okna.

Roleta Lux Dzień i Noc Pomiar na przykładzie zamontowanej osłony

Szerokość A – To szerokość szyby wraz z dwoma bocznymi listwami przyszybowymi
Szerokość B – To szerokość szyby wraz z bocznymi uszczelkami gumowymi
Wysokość C – To wysokość szyby wraz z górną i dolną listwą przyszybową
Wysokość D – To wysokość szyby wraz z górną listwą przyszybową
