Roleta Lux Pomiar

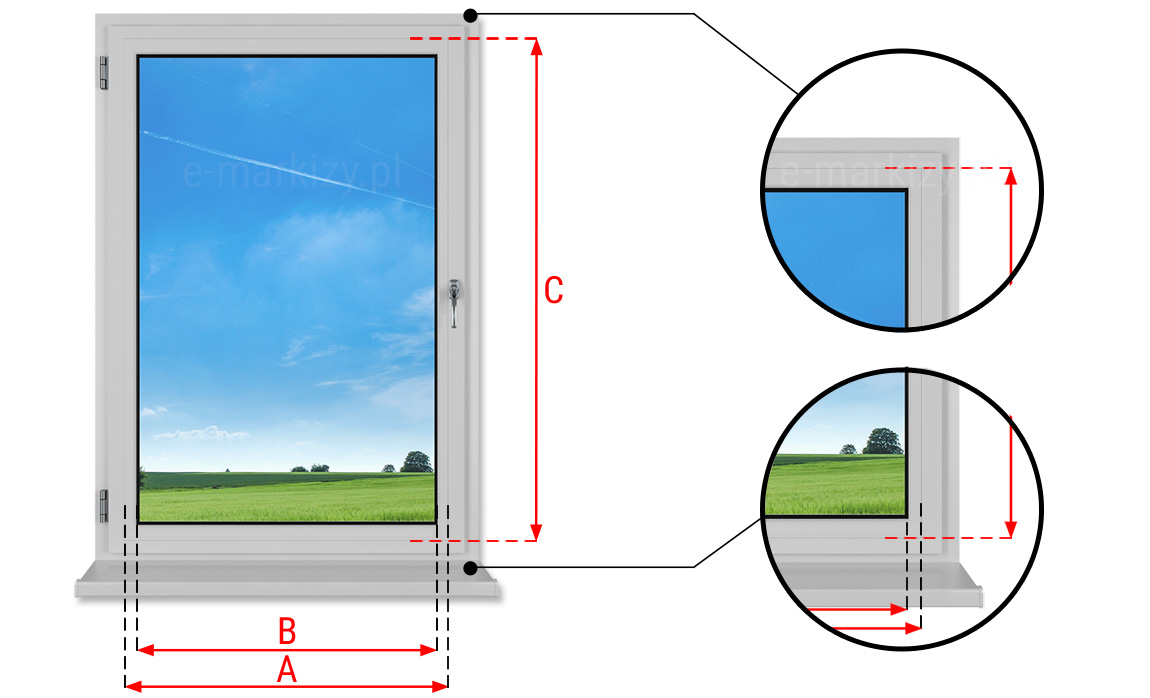

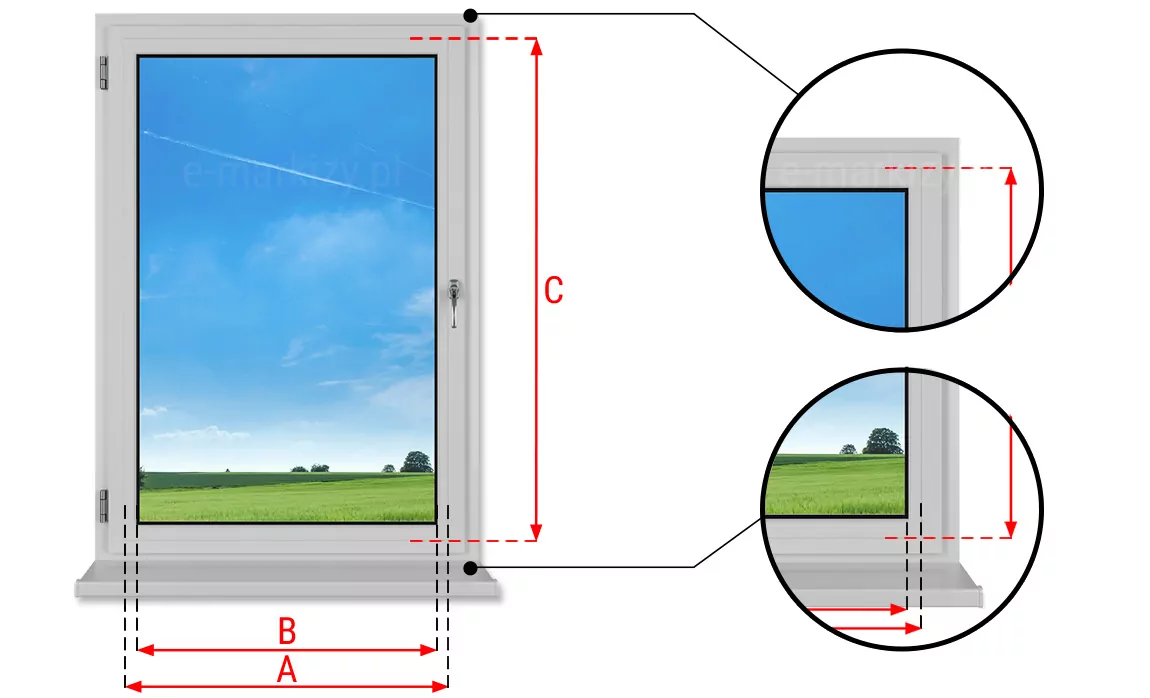

Roleta Lux pomiar szerokości i wysokości pokazany na oknie o białej ramie. Szerokość rolety wyznaczają dwa pomiary oznaczone czerwonymi dwukierunkowymi strzałkami. Dłuższa oznaczona symbolem A wyznacza wymiar od listwy przyszybowej do listwy przyszybowej stanowiąc szerokość całkowita rolety z prowadnicami. Krótsza, oznaczona symbolem B, wyznacza szerokość szyby i stanowi wymiar materiału roletki. Pomiar wysokości oznaczony został czerwoną dwukierunkową strzałką z symbolem C. Strzałka wyznacza miejsca pomiaru od górnej krawędzi listwy przyszybowej do krawędzi dolnej listwy przyszybowej. Po prawej stronie umieszczono powiększenia narożników okna - u góry prawego górnego, a na dole dolnego prawego, ze wskazaniem dokładnych miejsc pomiaru.

Pomiar okna przed zamówieniem rolety

W zamówieniu podajemy dwie szerokości.
Wymiar A i C. Podajemy je z dokładnością do 1mm bez względu na rodzaj listwy (zwykła, zaokrąglona itp)

Szerokość A – To szerokość szyby wraz z dwoma bocznymi listwami przyszybowymi
Szerokość B – To szerokość szyby wraz z uszczelką gumową
Wysokość C – To wysokość szyby wraz z górną i dolną listwą przyszybową

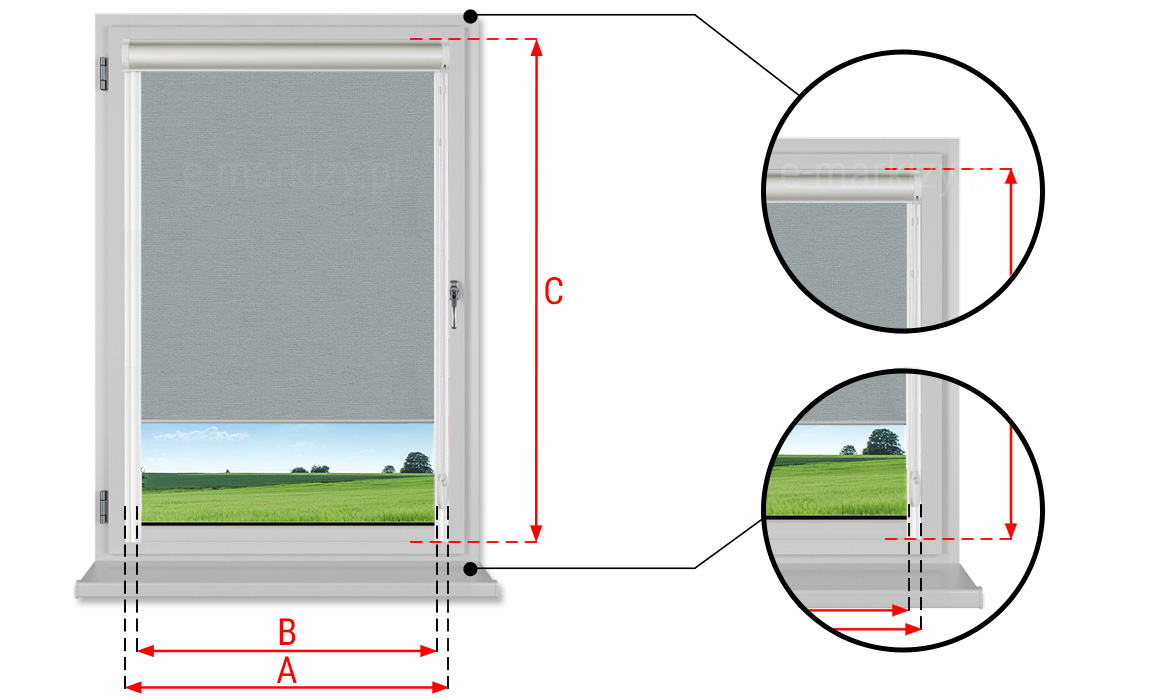

Schemat pomiaru okna pod roletę z kasetą i prowadnicami płaskimi, system LUx: okno z zamontowaną szarą roletą materiałową oraz fragmentem widoku zielonego pola i nieba u dołu. Przerywane linie i strzałki oznaczają wymiary A i B (szerokość szyby oraz szyby z listwami przyszybowymi) oraz C (wysokość rolety, pomiędzy krawędziami poziomych listew przyszybowych). Po prawej stronie znajdują się dwa okrągłe powiększenia pokazujące szczegóły pomiaru górnej krawędzi rolety i dolnej części skrzydła, z oznaczeniami wysokości i szerokości oraz przerywanymi liniami wskazującymi punkty pomiarowe.

Roleta Lux Pomiar na przykładzie zamontowanej osłony

Szerokość A – To szerokość szyby wraz z dwoma bocznymi listwami przyszybowymi
Szerokość B – To szerokość szyby wraz z uszczelką gumową
Wysokość C – To wysokość szyby wraz z górną i dolną listwą przyszybową
