Rzut wymiary Nebbiolo

Sprawdź wymiary Twojej pergoli za pomocą kalkulatora!

Podając tylko dwa wymiary – wysięg pergoli (W) oraz długość podpory przedniej (H2) – automatycznie otrzymasz wszystkie pozostałe wymiary:

Długość belki dachowej (B)
Odległość od ściany do wewnętrznej części słupka (D)
Wysokość montażowa przy ścianie (H1)
Standardowa długość podpory (H2) wynosi 250 cm (2500 mm),
jednak możesz wybrać dowolny inny wymiar.

Ważne!
Wysokość montażu przy ścianie (H1) jest mierzona
od podłoża do dolnej krawędzi uchwytu ściennego (U).

Stałe wymiary przedstawione na rysunku:
U – wysokość uchwytu ściennego: 149 mm
Z – wysokość zaślepki uchwytu ściennego: 185 mm

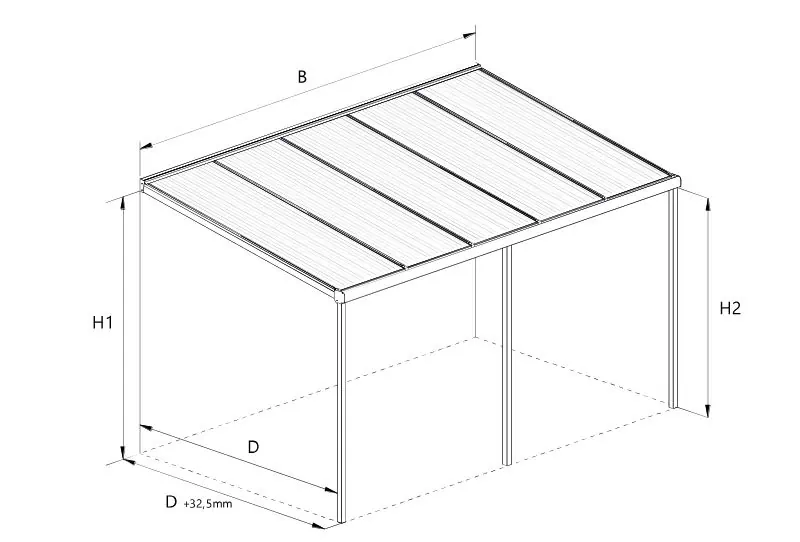

Schematyczny rysunek techniczny zadaszenia tarasowego Nebbiolo marki Deponti, przedstawiony w rzucie izometrycznym z naniesionymi oznaczeniami wymiarowymi. Konstrukcja zadaszenia jest prezentowana jako model krawędziowy z zaznaczeniem kluczowych parametrów geometrycznych: szerokości całkowitej oznaczonej literą B, głębokości (wysięgu) oznaczonej literą D oraz dwóch wysokości. Wysokość przyścienna profilu montażowego oznaczona jest jako H1, natomiast wysokość przednich słupów nośnych jako H2. Dodatkowo na schemacie uwzględniono całkowity wysięg konstrukcji wraz z rynną, opisany jako D + 32,5 mm. Dach zadaszenia posiada cztery panele wypełnienia ułożone między krokwiami, a przednia część opiera się na dwóch pionowych słupach połączonych belką rynnową. Rysunek wykonany jest w formie czarnej linii na białym tle, bez wypełnienia kolorystycznego, co pozwala na przejrzystą analizę proporcji i wymiarów montażowych systemu.

Szczegółowy rysunek techniczny w powiększeniu prezentujący węzeł konstrukcyjny mocowania zadaszenia Lunaro Bosco do ściany budynku wraz z podaniem konkretnych wartości milimetrowych. Przekrój poprzeczny ukazuje profil przyścienny pełniący funkcję uchwytu ściennego, w którym osadzona jest belka startowa zadaszenia pod lekkim skosem. Schemat wskazuje na obecność dedykowanej zaślepki uchwytu, która estetycznie maskuje punkt styku konstrukcji z elewacją i chroni przed zaciekami. Na grafice naniesiono precyzyjne wymiary pionowe: całkowita wysokość profilu montażowego wraz z maskownicami wynosi Z równą 185 mm, natomiast wysokość światła otworu montażowego określona zieloną strzałką wynosi U równą 149 mm. Poniżej profilu znajduje się oznaczenie H1 wskazujące na kontynuację wymiaru wysokości montażowej w dół do poziomu podłoża. Całość rysunku wykonana jest w formie czarnego rysunku liniowego na białym tle z zielonymi akcentami dla kluczowych wymiarów użytkowych.
