Szklane ściany przesuwne Auris Pomiar i Dane Techniczne

Szerokość szklanego systemu przesuwnego mierzona jest od podpory do podpory lub od podpory do ściany. W zależności od ilości zastosowanych paneli szklanych możesz osłonić przestrzeń o różnych wymiarach. Na przykład: jeden panel szklany 980mm, dwa panele szklane 1960mm itd. aż do siedmiu paneli szklanych. Największa możliwa szerokość systemu to 7000mm ze względu na wielkości dostępnych prowadnic.

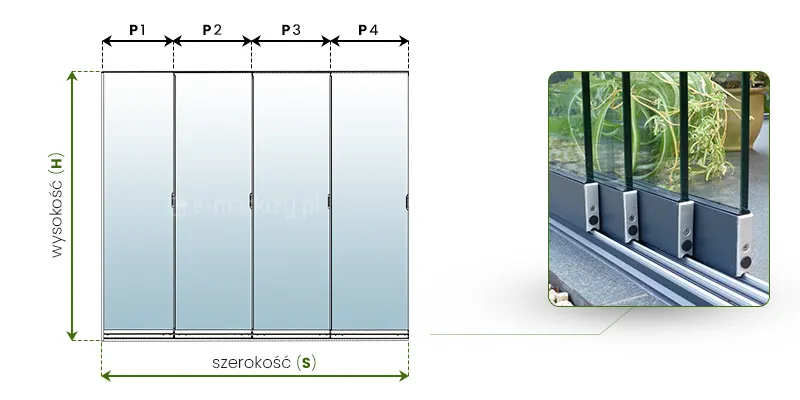

Pomiar szklanych drzwi przesuwnych bezramowych Auris o czterech panelach oznaczonych na schemacie po lewej symbolami P1, P2, P3 i P4 w górnej części. Po lewej stronie schematu zielona dwukierunkowa strzałka, przy której umieszczono napis "wysokość (H)", a w dolnej części schematu dwukierunkowa zielona strzałka, przy której umieszczono napis "szerokość (S)". Od dolnej części schematu poprowadzono w prawo linię do kwadratowej ramki o zaokrąglonych rogach, w której pokazano zdjęcie prowadnicy dolnej z czterema torami i umieszczonymi na nich czterema panelami szklanymi.
pomiar paneli szklanych

Szklane ściany przesuwne Auris Pomiar

Do zamówienia zawsze podajemy maksymalną szerokość całkowitą prowadnic, na których umieszczane są panele szklane.

Panele szklane dostępne są w czterech wariantach:
P=64cm, P=82cm, P=98cm lub P=104cm

W zależności od zamawianej szerokości systemu – szerokości prowadnic, możesz zastosować panele szklane o wybranej szerokości. Dostępne opcje znajdziesz w odpowiednim kroku w konfiguratorze. Jeśli chcesz zamówić szklane ściany przesuwne wyposażone w panele szklane o różnych wymiarach (np. 2x 64 cm i 1 x 104 cm) – skontaktuj się z nami w celu uzyskania indywidualnej oferty.

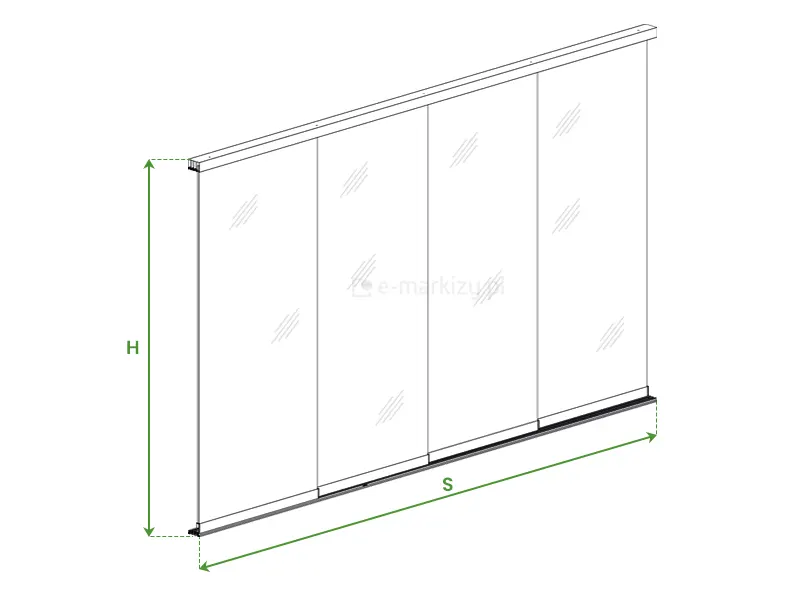

Szklane ściany przesuwne Auris pomiar szerokości i wysokości przedstawiony na schemacie drzwi z czterema panelami. Po lewej stronie schematu, od dolnej krawędzi prowadnicy i od krawędzi zewnętrznej górnego profilu poprowadzono w bok przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę oznaczoną symbolem H, oznaczającym wysokość całkowitą. W dolnej części schematu od prawego i lewego skraju prowadnicy dolnej poprowadzono w dół przerywane linie, pomiędzy którymi umieszczono zieloną dwukierunkową strzałkę oznaczoną symbolem S, oznaczającym szerokość całkowitą.

Wymiary systemu drzwi szklanych

H – wysokość całkowita montażu (od 200 do 250cm)

S – szerokość całkowita systemu (uzależniona od ilości i szerokości paneli)

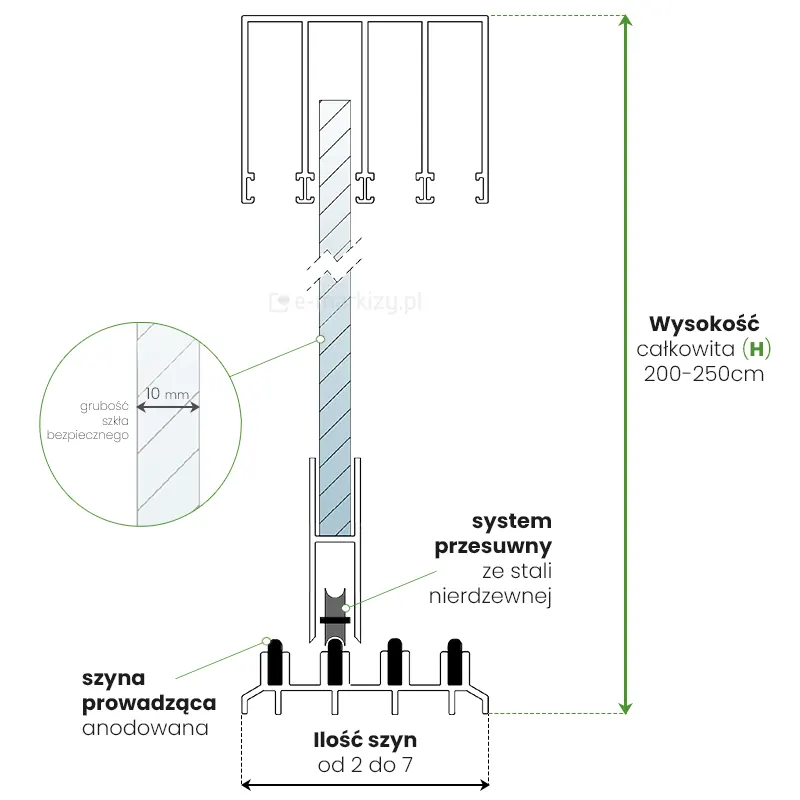

Grafika przedstawia techniczny przekrój boczny systemu szklanej ściany przesuwnej Auris, ilustrujący sposób montażu i współdziałanie poszczególnych komponentów. W centralnej części widoczna jest tafla szkła bezpiecznego o grubości 10 mm, co zostało szczegółowo zaznaczone na zbliżeniu w okręgu po lewej stronie. Górna krawędź szkła wprowadzona jest w jedną z komór prowadnicy górnej, natomiast dolna część osadzona jest w profilu z systemem przesuwnym wykonanym ze stali nierdzewnej, wyposażonym w rolkę jezdną. Rolka ta spoczywa na anodowanej szynie prowadzącej (prowadnicy dolnej). Schemat wskazuje na modułowość rozwiązania, określając ilość szyn w zakresie od 2 do 7 oraz podając wysokość całkowitą systemu (H) mieszczącą się w przedziale od 200 do 250 cm. Całość rysunku technicznego wykonana jest w czytelnej formie z czarnymi i zielonymi opisami oraz liniami pomocniczymi na białym tle.

Przekrój boczny przesuwnego systemu szklanego

• wariant 4-szynowy
• grubość szkła bezpiecznego 10mm
• system przesuwny ze stali nierdzewnej
• szyna prowadząca anodowana
• ilość szyn od 2 do 7

Wysokość całkowita H (od 200 do 250cm)

Szklane ściany przesuwne i Dane Techniczne

Szerokości prowadnic – wymiary

Grafika przedstawia parametry techniczne oraz wizualizację 2-torowego systemu szynowego Auris, stosowanego w konstrukcjach przesuwnych. Po lewej stronie zamieszczono dwa rysunki techniczne z przekrojem poprzecznym: prowadnica górna o szerokości 41 mm i wysokości 60 mm posiada dwie wydzielone komory, natomiast prowadnica dolna o szerokości 41 mm i wysokości 25 mm wyposażona jest w dwa tory jezdne. Prawa część obrazu zawiera zdjęcie produktowe ukazujące oba profile w kolorze antracytowym, wykonane z aluminium o matowej strukturze. Całość opatrzona jest podpisem informującym o 2-torowym wariancie systemu, a wymiary zostały precyzyjnie naniesione przy użyciu zielonych linii pomocniczych.

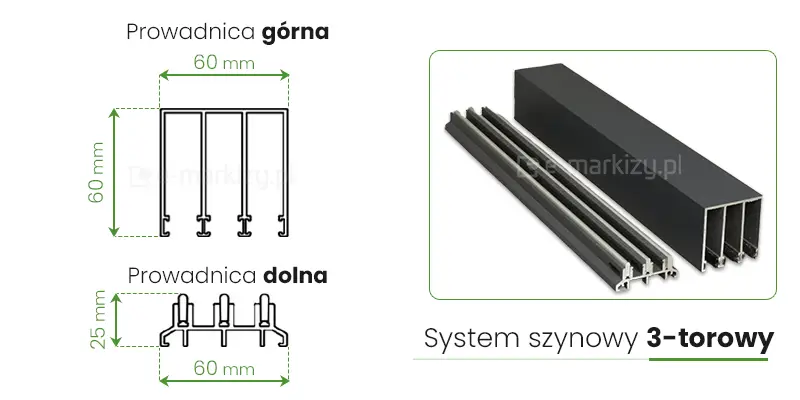

Grafika przedstawia szczegółową specyfikację techniczną 3-torowego systemu szynowego Auris, wykorzystywanego w systemach przesuwnych. Po lewej stronie widoczne są dwa rysunki techniczne obrazujące przekroje profili: górna prowadnica o szerokości 60 mm i wysokości 60 mm posiada trzy wydzielone komory, natomiast dolna prowadnica o szerokości 60 mm i wysokości 25 mm wyposażona jest w trzy tory jezdne. Prawa strona grafiki zawiera zdjęcie produktowe w perspektywie, prezentujące oba elementy wykonane z aluminium w kolorze antracytowym o matowym wykończeniu. Całość uzupełniona jest czytelnym podpisem wskazującym na 3-torowy wariant systemu, a kluczowe wymiary naniesiono za pomocą zielonych linii pomocniczych.

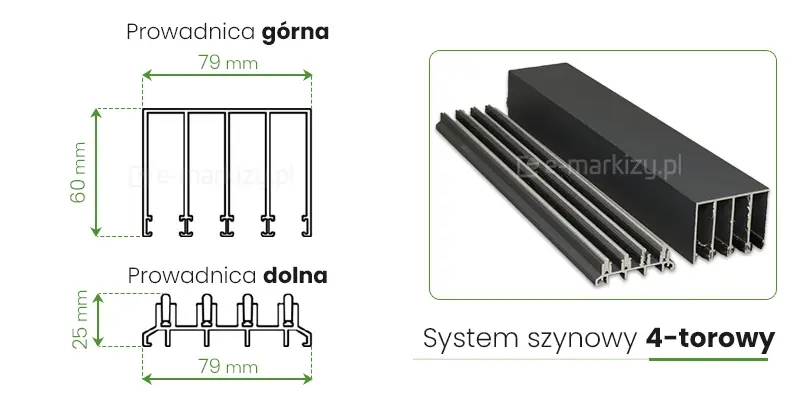

Grafika prezentuje specyfikację techniczną 4-torowego systemu szynowego Auris, przeznaczonego do szklanych zabudów tarasowych. Po lewej stronie znajdują się dwa rysunki techniczne ukazujące przekroje profili wraz z ich dokładnymi wymiarami. Prowadnica górna posiada szerokość 79 mm oraz wysokość 60 mm, a jej konstrukcja obejmuje cztery wydzielone komory prowadzące. Prowadnica dolna zachowuje tę samą szerokość 79 mm przy wysokości profilu wynoszącej 25 mm, prezentując cztery tory jezdne, na których osadzane są panele przesuwne. Prawa część grafiki zawiera zdjęcie produktowe w perspektywie, ukazujące rzeczywisty wygląd obu elementów wykonanych z aluminium w kolorze ciemnego antracytu. Całość opatrzona jest czytelnym podpisem wskazującym na 4-torowy wariant systemu, a wymiarowanie zaznaczono kontrastującym zielonym kolorem.

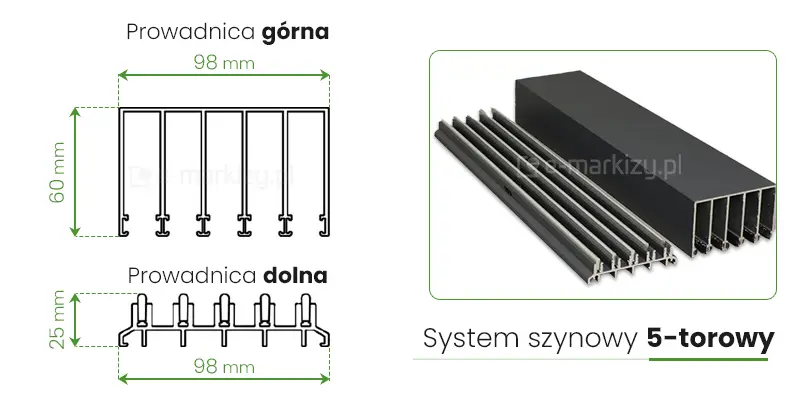

Grafika przedstawia schemat techniczny oraz wygląd rzeczywisty 5-torowego systemu szynowego Auris. Po lewej stronie umieszczono dwa rysunki techniczne z przekrojem poprzecznym elementów: prowadnica górna o szerokości 98 mm i wysokości 60 mm posiada pięć pionowych komór, natomiast prowadnica dolna o szerokości 98 mm i wysokości 25 mm wyposażona jest w pięć równoległych torów jezdnych. W prawym górnym rogu znajduje się zdjęcie produktowe prezentujące obie szyny w kolorze antracytowym, ukazujące ich matowe wykończenie i strukturę. Całość uzupełnia czytelny podpis informujący, że jest to system szynowy 5-torowy, a wymiary zostały naniesione za pomocą zielonych linii pomocniczych.

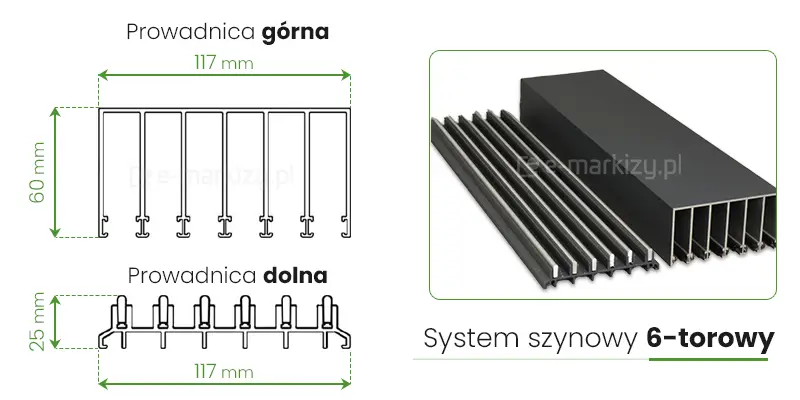

Grafika przedstawia parametry techniczne i wygląd 6-torowego systemu szynowego Auris stosowanego w zabudowach tarasów. Na obrazku znajdują się dwa rysunki techniczne z przekrojem poprzecznym prowadnic oraz zdjęcie produktowe gotowych elementów w kolorze antracytowym. Górny schemat opisany jako prowadnica górna pokazuje profil o szerokości 117 mm i wysokości 60 mm z sześcioma symetrycznymi komorami prowadzącymi. Dolny schemat przedstawia prowadnicę dolną o tej samej szerokości 117 mm, ale o znacznie niższym profilu wynoszącym 25 mm, wyposażonym w sześć wypustek pełniących rolę torów jezdnych. Po prawej stronie umieszczono fotografię prezentującą oba elementy w perspektywie, co pozwala dostrzec matowe wykończenie aluminium oraz precyzyjne wykonanie prowadnic. Całość jest czytelna i utrzymana w profesjonalnej, technicznej estetyce z zielonymi liniami wymiarowymi.

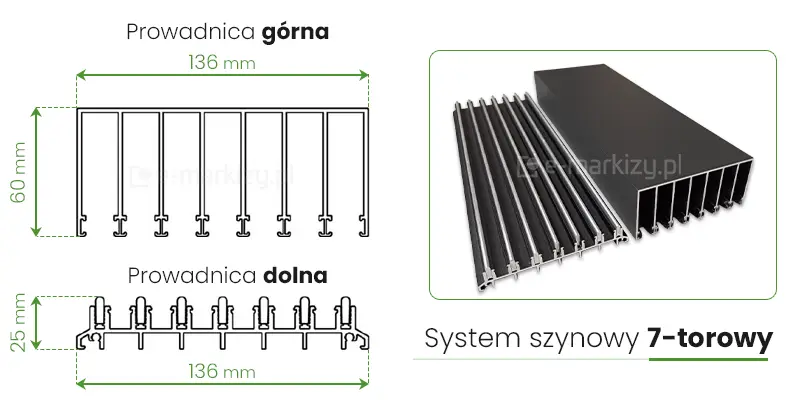

Grafika przedstawia parametry techniczne oraz wizualizację 7-torowego systemu szynowego Auris, stosowanego w szerokich zabudowach tarasowych. Po lewej stronie znajdują się dwa rysunki techniczne z przekrojem poprzecznym elementów: prowadnica górna o szerokości 136 mm i wysokości 60 mm posiada siedem pionowych komór prowadzących, natomiast prowadnica dolna o szerokości 136 mm i wysokości 25 mm wyposażona jest w siedem równoległych torów jezdnych. W prawym górnym rogu umieszczono zdjęcie produktowe w perspektywie, prezentujące oba profile wykonane z aluminium w kolorze antracytowym o matowym wykończeniu. Całość opatrzona jest czytelnym podpisem wskazującym na 7-torowy wariant systemu, a kluczowe wymiary zostały naniesione za pomocą zielonych linii pomocniczych.

Szklane ściany przesuwne dane techniczne

W zależności od powierzchni, którą chcemy osłonić, nadmierną przestrzeń można wypełnić dodatkowym słupkiem, albo zamontować dłuższy system szyn, sprawiając tym samym, że panele szklane będą na siebie bardziej zachodziły.

Listwa dolna posiada od 2 do 7 torów w zależności od ilości tafli szyb.

Pod dolną listwę (tor) systemu, we własnym zakresie możemy opcjonalnie zastosować belkę fundamentową. Na nieutwardzonym podłożu zaleca się zastosować wytrzymały profil aluminiowy, który możemy umieścić bezpośrednio w podłożu. Możemy go również przykręcić np. jedną stroną do ściany a drugą stroną do przedniej podpory.

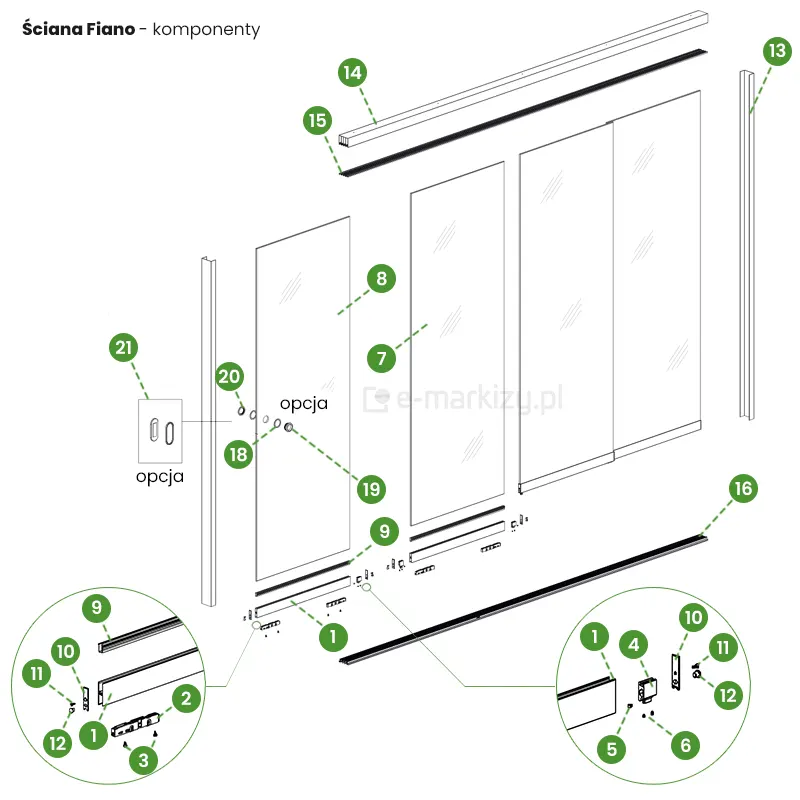

Grafika techniczna przedstawiająca schemat złożeniowy systemu szklanych drzwi przesuwnych Auris, zaprezentowany w formie widoku rozbitego na białym tle. W lewym górnym rogu znajduje się napis Ściana Fiano – komponenty. Główna część ilustracji ukazuje cztery pionowe, przezroczyste panele szklane, z których jeden, skrajnie lewy, posiadający nawiercony otwór pod klamkę skręcaną, oznaczony jest jako opcja. Poszczególne elementy konstrukcyjne systemu są ponumerowane białymi cyframi w zielonych kołach, od których odchodzą przerywane linie wskazujące konkretne części. Na górze schematu widoczna jest długa, pozioma szyna jezdna (numer 14) wraz z uszczelką szczotkową (numer 15). Po bokach znajdują się pionowe profile domykające (numer 13). Dolna część grafiki przedstawia szynę dolną (numer 16) oraz detale montażowe skrzydeł drzwiowych. Na wysokości środka lewego panelu zaznaczono opcjonalne akcesoria: okrągłe uchwyty (numery 18, 19, 20) oraz prostokątna klamkę naklejaną z wgłębieniami (numer 21), opisany słowem opcja. W dolnej części obrazu umieszczono dwa powiększone detale w okręgach, które szczegółowo obrazują mechanizm jezdny i wykończenie dolnej krawędzi szkła. Lewe zbliżenie pokazuje profil dolny panelu szklanego (numer 1), wózki jezdne z rolkami (numery 2 i 3), uszczelki (numer 9) oraz zaślepki boczne i elementy mocujące (numery 10, 11, 12). Prawe zbliżenie koncentruje się na detalach krawędzi profilu (numer 1) wraz z elementami stabilizującymi, zabierakiem (numer 4) i śrubami montażowymi (numery 5, 6). Całość ma charakter instruktażowy, wykonana jest za pomocą czarnych linii konturowych z wyraźnym, zielonym systemem oznaczeń numerycznych.
  1. Profil H
  2. Zestaw kół
  3. Wkręt do blachy krzyżakowy 3,9 x 6,5
  4. System prowadzenia (opcja)
  5. Gumowy korek do systemu prowadzenia (opcja)
  6. Śruba regulacyjna do systemu prowadzenia (opcja)
  7. Panel szklany
  8. Panel szklany do uchwytu wkręcanego (opcja)
  9. Uszczelka U
  10. Osłona profilu H
  11. Wkręt 4,2×16 z łbem stożkowym, krzyżakowy
  12. Zaślepka
  13. Profile U do połączenia bocznego i kompensacji nierówności podłogi (opcja)
  14. Szyna górna
  15. Profile z włosiem
  16. Szyna dolna
  17. Zdejmowana szyna łącząca/jezdna
  18. Gumowy pierścień uszczelniający do uchwytu (opcja)
  19. Uchwyt wkręcany na zewnątrz (opcja)
  20. Uchwyt wkręcany wewnątrz (opcja)

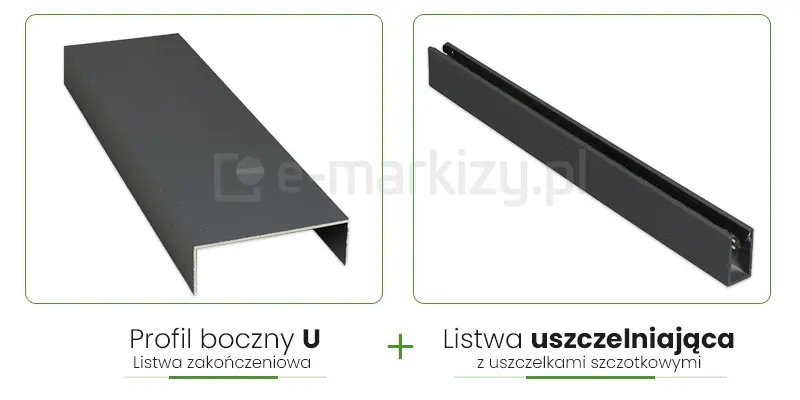

Grafika przedstawia dwa uzupełniające się elementy wykończeniowe systemu przesuwanego Auris, zaprezentowane na osobnych zdjęciach produktowych w kolorze antracytowym. Po lewej stronie widoczny jest profil boczny U, pełniący funkcję listwy zakończeniowej, o gładkiej powierzchni i matowym wykończeniu. Po prawej stronie ukazano listwę uszczelniającą, która wyposażona jest w wewnętrzne uszczelki szczotkowe, widoczne wzdłuż środkowego wgłębienia profilu. Oba komponenty wykonane są z aluminium i stanowią integralną część systemu szklanych ścian, zapewniając estetyczne domknięcie konstrukcji oraz poprawę szczelności. Całość opatrzona jest czytelnymi podpisami pod każdym z elementów, oddzielonymi symbolem plusa, co sugeruje ich wspólne zastosowanie w montażu.

Profil U – Zakończeniowa listwa uszczelniająca

Dla dodatkowego zabezpieczenia systemu drzwi przed przeciągami, profile boczne U mogą zostać wyposażone w listwy uszczelniające z uszczelkami szczotkowymi umieszczanymi na torze z panelem skrajnym.

• Listwa zakończeniowa profil boczny U dopasowywana jest wymiarami do wybranej prowadnicy.

Zastosuj profile zakończeniowe uszczelniające w kształcie litery U z uszczelką szczotkową po obu stronach szklanej ściany przesuwnej, aby uszczelnić przestrzeń między słupkiem lub ścianą a drzwiami. Profil zakończeniowy w kształcie litery U zapewnia skuteczne uszczelnienie, minimalizując przeciągi i zwiększając izolacyjność całej konstrukcji. Jest on także niezbędny do prawidłowego montażu zamka bocznego

Listwa uszczelniająca panelu szklanego

z uszczelką szczotkową

Zastosuj szczotkowe profile doszczelniające na szyby, aby zminimalizować przepływ wiatru i zabezpieczyć przed owadami. Listwy umieszczane są panelach szklanych w miejscach ich mijania.

Standardowa ilość uzależniona jest od ilości mijających się paneli w systemie, ale dodatkowe listwy uszczelniające mogą być wykorzystane w innych miejscach.

Listwa uszczelniająca profilu U

z uszczelką szczotkową

Uszczelniające listwy umieszczone wewnątrz profilu U jeszcze bardziej zwiększają termoizolacyjność systemu szklanych drzwi przesuwnych.

Ich ilość jest uwarunkowana od sposobu montażu, mogą znajdować się po obu stronach systemu lub tylko po jednej bardziej narażonej na przeciagi.

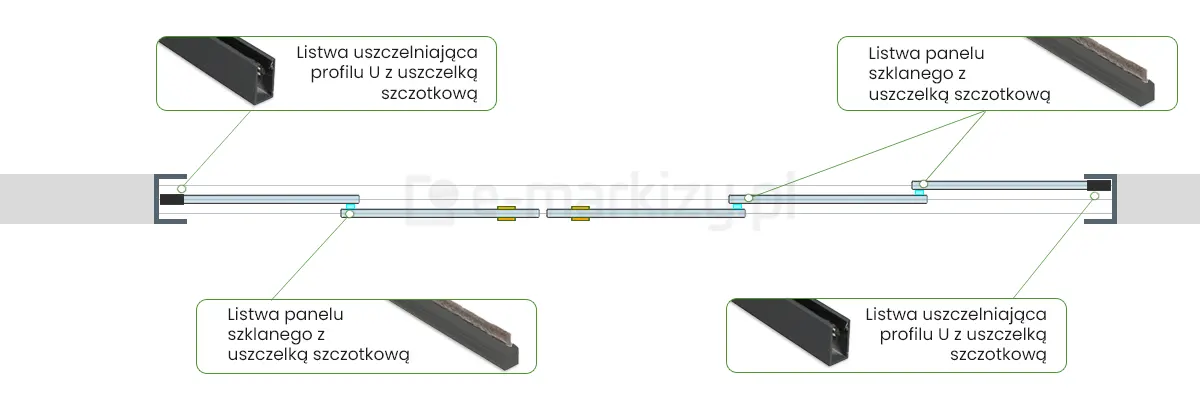

Grafika przedstawia schematyczny rzut z góry na rozmieszczenie listew uszczelniających w systemie drzwi przesuwnych Auris, składającym się z sześciu szklanych paneli. Centralną część obrazu stanowi rysunek techniczny ukazujący sposób nachodzenia na siebie poszczególnych tafli szkła oraz ich punkty styku z elementami wykończeniowymi. Powyżej i poniżej schematu umieszczono cztery powiększone detale w ramkach, które precyzują rodzaj zastosowanych zabezpieczeń. Po lewej i prawej stronie wskazano listwy uszczelniające profilu U z uszczelką szczotkową, które montowane są w skrajnych punktach styku szkła ze ścianą lub ramą. W środkowej części schematu wskazano listwy panelu szklanego z uszczelką szczotkową, które zapewniają szczelność na łączeniach pomiędzy ruchomymi skrzydłami drzwi. Całość wykonana jest w czytelnej formie z wykorzystaniem zielonych linii pomocniczych, a profile aluminiowe przedstawiono w kolorze antracytowym z widocznym szarym włosiem uszczelek.
Zbliżenie na detal techniczny szklanego systemu przesuwnego Auris. Grafika składa się z dwóch ujęć przedstawiających okrągły, metalowy uchwyt wpuszczany, wykonany ze stali nierdzewnej szczotkowanej. Uchwyt jest przykręcony bezpośrednio przez otwór w tafli szkła hartowanego. Po lewej stronie widoczne zbliżenie na krawędź szkła i montaż uchwytu, po prawej uchwyt zamontowany na szklanej ścianie przesuwnej na tle ogrodu. Poniżej znajduje się napis informacyjny: „uchwyt przykręcany – nawiert szyby w cenie”.

Sterowanie panelami szklanymi

Zsuwać i rozsuwać panele można dzięki uchwytom. Ilość uchwytów uzależniona jest od pożądanego systemu otwierania drzwi. Wszystkie panele mogą być poruszane wspólnie jednym uchwytem, ale jest też możliwość suwania paneli niezależnie od siebie.

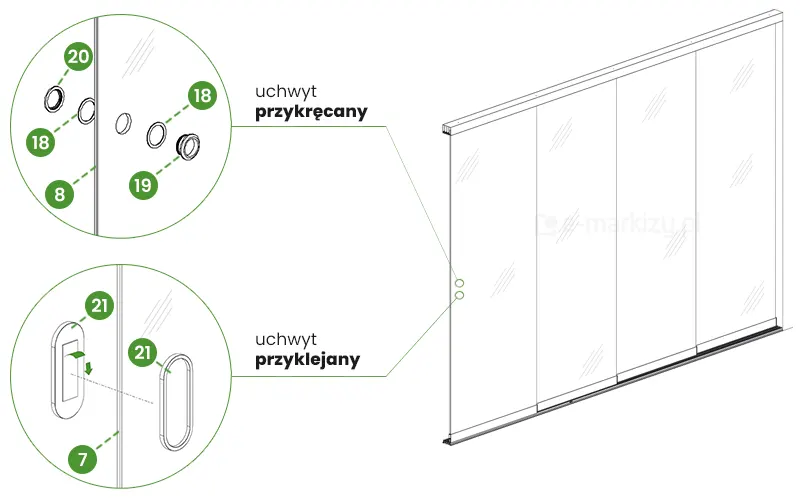

Grafika przedstawia schematyczny rysunek techniczny dwóch wariantów montażu uchwytów w systemie przesuwnym szklanych ścian Auris. Po prawej stronie widoczna jest poglądowa ilustracja czterech szklanych paneli drzwiowych zamontowanych w prowadnicach, z zaznaczonym miejscem instalacji akcesoriów na krawędzi pierwszego skrzydła. Lewa część grafiki zawiera dwa szczegółowe rzuty aksonometryczne w okręgach, opisujące poszczególne rozwiązania. Górny schemat prezentuje uchwyt przykręcany, składający się z okrągłych elementów montażowych (oznaczonych numerami 18, 19, 20 i 8), które wymagają nawiercenia otworu w szkle. Dolny schemat przedstawia alternatywny uchwyt przyklejany w kształcie podłużnego owalu (elementy oznaczone numerami 7 i 21), mocowany bezpośrednio do powierzchni tafli za pomocą warstwy klejącej. Całość jest utrzymana w przejrzystej, technicznej stylistyce z wyraźną numeracją części i zielonymi liniami pomocniczymi.

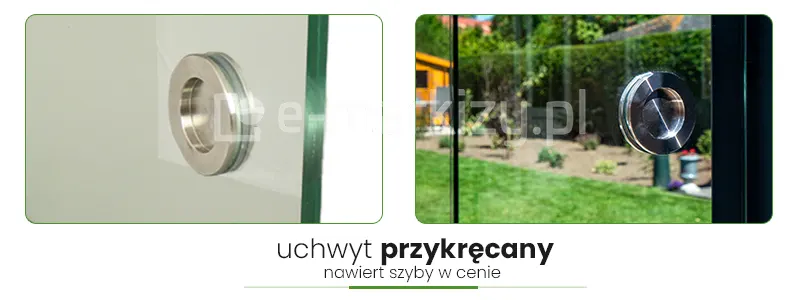

Uchwyty przykręcane lub naklejane

W celu zastosowania uchwytów przykręcanych, niezbędne jest nawiercenie tafli szkła. Usługa ta wykonywana jest za dopłatą przez producenta. Szerokość otworu to 50mm



Zabieraki w panelu dolnym

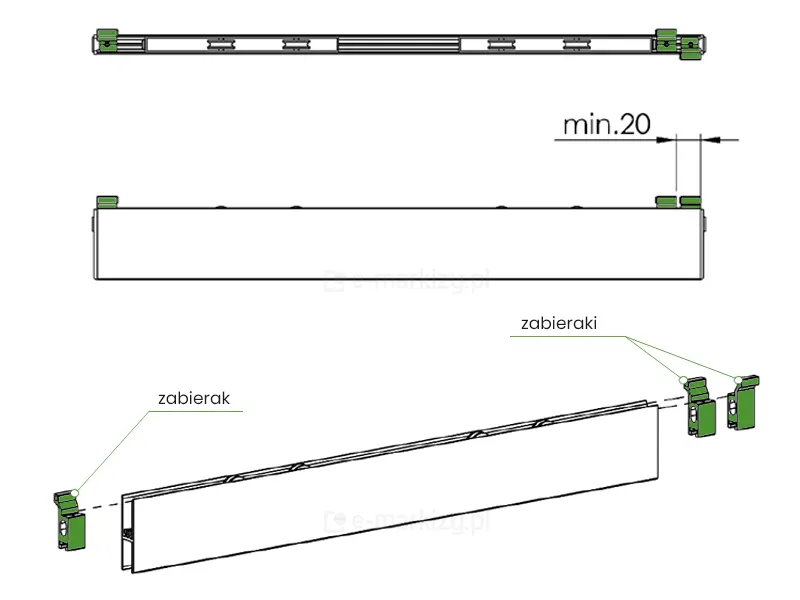

Graficzny schemat techniczny przedstawia budowę i sposób montażu zabieraków paneli szklanych w systemie przesuwnym Auris. Na białym tle widoczne są trzy rzuty profilu aluminiowego: widok z góry, widok z boku oraz izometryczny rysunek złożeniowy. Elementy pełniące funkcję zabieraków zostały wyróżnione kolorem zielonym i są rozmieszczone na końcach profili. Górny rzut boczny zawiera wymiarowanie wskazujące na minimalną odległość montażową wynoszącą 20 mm między krawędzią a elementem chwytnym. Dolna część grafiki szczegółowo ilustruje proces wsuwania zabieraków w krawędzie profilu, co pozwala na automatyczne pociąganie kolejnych tafli szkła podczas rozsuwania lub zsuwania systemu.

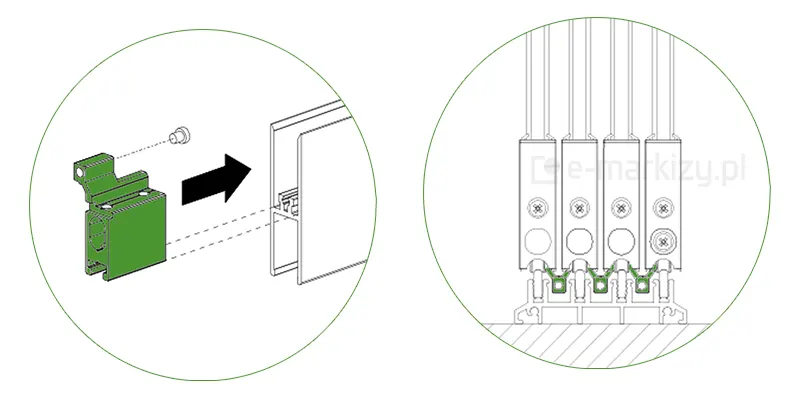

Grafika przedstawia schemat techniczny umiejscowienia i montażu zabieraków w systemie przesuwnym Auris, przedstawiony w dwóch okręgach na białym tle. Lewy okręg obrazuje sposób instalacji pojedynczego zabieraka (wyróżnionego kolorem zielonym) do profilu dolnego skrzydła drzwiowego, gdzie czarna strzałka wskazuje kierunek wsunięcia elementu, a przerywane linie pomocnicze określają punkt montażu za pomocą śruby. Prawy okręg prezentuje przekrój poprzeczny czterech skrzydeł osadzonych na prowadnicy dolnej, ilustrując mechaniczne sprzężenie paneli. Widoczne w dolnej części skrzydeł zielone elementy to zainstalowane zabieraki, które dzięki swojej konstrukcji zahaczają o siebie nawzajem, umożliwiając kaskadowe otwieranie i zamykanie całej szklanej ściany poprzez ruch tylko jednego skrzydła. Całość rysunku ma charakter instruktażowy i techniczny, ułatwiający zrozumienie mechanizmu działania systemu przesuwanego.
Elementy, które odpowiadają za przesuwanie kilku drzwi jednocześnie.

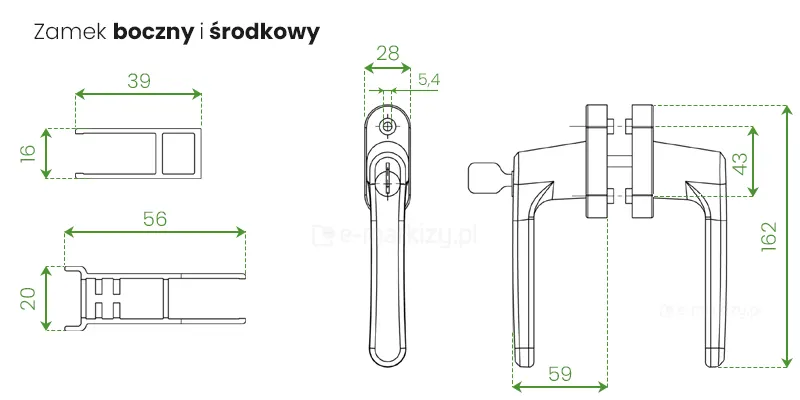

Grafika przedstawia rysunek techniczny z wymiarowaniem zamka bocznego i środkowego z klamką, dedykowanego do systemu drzwi przesuwnych Auris. Na schemacie widoczne są cztery rzuty elementów składowych z precyzyjnie naniesionymi wymiarami w milimetrach przy użyciu zielonych linii pomocniczych. W lewej górnej części znajduje się przekrój profilu o szerokości 39 mm i wysokości 16 mm, natomiast poniżej umieszczono przekrój drugiego profilu o szerokości 56 mm i wysokości 20 mm. Prawa strona grafiki prezentuje klamkę w dwóch rzutach: od frontu, gdzie szerokość szyldu wynosi 28 mm, oraz rzut boczny klamki dwustronnej z widocznym mechanizmem blokującym. Całkowita wysokość klamki wynosi 162 mm, jej głębokość od osi montażu to 59 mm, a rozstaw elementów mocujących szyldu wynosi 43 mm. Całość utrzymana jest w czarno-białej, technicznej stylistyce na białym tle, co zapewnia wysoką czytelność parametrów montażowych.

Zamek boczny i środkowy – przekroje

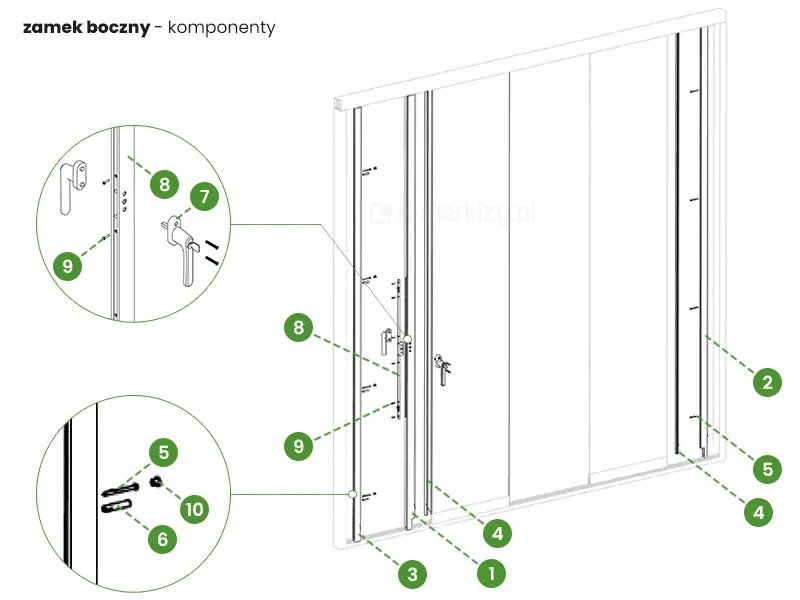

Grafika przedstawia szczegółowy schemat techniczny komponentów zamka bocznego w systemie szklanych ścian przesuwnych Auris. Główny rysunek obrazuje cztery szklane panele osadzone w prowadnicach, z naniesioną numeracją od 1 do 10 wskazującą na kluczowe elementy konstrukcyjne, takie jak wózki jezdne (1), profile pionowe (2, 3) oraz listwy uszczelniające (4, 5). Po lewej stronie umieszczono dwa powiększone detale w okręgach, które precyzują sposób montażu okuć. Górne zbliżenie pokazuje mechanizm klamki dwustronnej (7, 8) montowanej za pomocą śrub (9) do profilu aluminiowego. Dolne zbliżenie prezentuje elementy blokujące i montażowe (5, 6, 10) instalowane w dolnej części profilu bocznego. Całość schematu przygotowano w przejrzystej, technicznej formie na białym tle z wykorzystaniem zielonych linii pomocniczych i punktów informacyjnych.

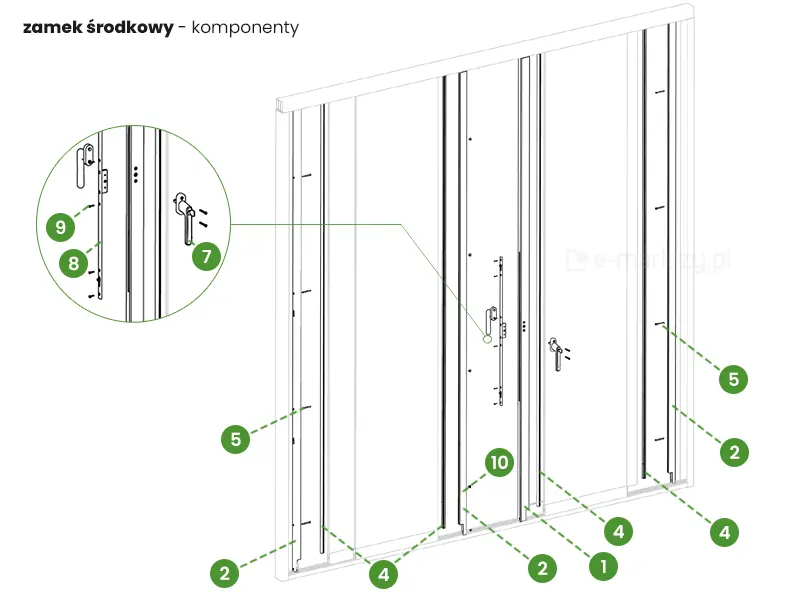

Grafika przedstawia schemat techniczny komponentów zamka środkowego w systemie szklanych ścian przesuwnych Auris. Główna część obrazu ukazuje wizualizację trzech szklanych paneli osadzonych w prowadnicach, na których zaznaczono rozmieszczenie poszczególnych elementów konstrukcyjnych i okuć. Po lewej stronie, w powiększonym okręgu, szczegółowo zaprezentowano mechanizm klamki zintegrowany z profilem pionowym (elementy 7, 8, 9), wskazując na sposób montażu rączki oraz listwy zamkowej. Na całym schemacie rozmieszczono zielone punkty z numeracją (od 1 do 10), które identyfikują kluczowe części systemu, takie jak profile wzmacniające (2, 5), uszczelki lub listwy domykające (4) oraz dolne wózki jezdne (1). Całość utrzymana jest w profesjonalnej, technicznej estetyce na białym tle, co ułatwia identyfikację poszczególnych podzespołów niezbędnych do prawidłowego montażu blokady środkowej.

Komponenty zamka bocznego

  1. 1x Profil uchwytu 2500 mm
  2. 1x Profil szklany 2500 mm
  3. 1x Profil blokujący 2500 mm
  4. 2x Uszczelka U 2440 mm
  5. 8x Wkręt samogwintujący ST4,2×50 RVS
  6. 4x Śruba regulacyjna M8x40 RVS
  7. 1x Uchwyt dwustronny z zamkiem (w tym 2x wkręt z łbem stożkowym M5x35 RVS)
  8. 1x Profil z zamkiem
  9. 6x Wkręt z łbem stożkowym ST3,5×19 RVS
  10. 4x Korek uszczelniający

Komponenty zamka środkowego

  1. 1x Profil uchwytu 2500 mm
  2. 3x Profil szklany 2500 mm
  3. 4x Uszczelka U 2440 mm
  4. 8x Wkręt samogwintujący ST4,2×50 RVS
  5. 1x Uchwyt dwustronny z zamkiem (w tym 2x wkręt z łbem stożkowym M5x35 RVS)
  6. 1x Profil z zamkiem
  7. 6x Wkręt z łbem stożkowym ST3,5×19 RVS
  8. 4x Korek uszczelniający

Szklane ściany przesuwne dane techniczne – wielkość zakładki

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 2 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
105 2 23
110 2 18
120 2 8
128 2 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
105 2 59
110 2 54
120 2 44
130 2 34
140 2 24
150 2 14
160 2 4
164 2 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
105 2 91
110 2 86
120 2 76
130 2 66
140 2 56
150 2 46
160 2 36
170 2 26
180 2 16
190 2 6
196 2 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
105 2 103
110 2 98
120 2 88
130 2 78
140 2 68
150 2 58
160 2 48
170 2 38
180 2 28
190 2 18
200 2 8
208 2 0

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 3 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
129 3 31,5
130 3 31
140 3 26
150 3 21
160 3 16
170 3 11
180 3 6
190 3 1
192 3 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
165 3 40,5
170 3 38
180 3 33
190 3 28
200 3 23
210 3 18
220 3 13
230 3 8
240 3 3
246 3 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
197 3 48,5
200 3 47
210 3 42
220 3 37
230 3 32
240 3 27
250 3 22
260 3 17
270 3 12
280 3 7
290 3 2
294 3 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
209 3 51,5
210 3 51
220 3 46
230 3 41
240 3 36
250 3 31
260 3 26
270 3 21
280 3 16
290 3 11
300 3 6
310 3 1
312 3 0

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 4 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
193 4 21
200 4 18,7
210 4 15,3
220 4 12
230 4 8,7
240 4 5,3
250 4 2
256 4 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
247 4 27
250 4 26
260 4 22,7
270 4 19,3
280 4 16
290 4 12,7
300 4 9,3
310 4 6
320 4 2,7
328 4 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
295 4 32,3
300 4 30,7
310 4 27,3
320 4 24
330 4 20,7
340 4 17,3
350 4 14
360 4 10,7
370 4 7,3
380 4 4
390 4 0,7
392 4 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
313 4 34,3
320 4 32
330 4 28,7
340 4 25,3
350 4 22
360 4 18,7
370 4 15,3
380 4 12
390 4 8,7
400 4 5,3
410 4 2
416 4 0

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 5 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
257 5 15,8
260 5 15
270 5 12,5
280 5 10
290 5 7,5
300 5 5
310 5 2,5
320 5 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
329 5 20,3
330 5 20
340 5 17,5
350 5 15
360 5 12,5
370 5 10
380 5 7,5
390 5 5
400 5 2,5
410 5 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
393 5 24,3
400 5 22,5
410 5 20
420 5 17,5
430 5 15
440 5 12,5
450 5 10
460 5 7,5
470 5 5
480 5 2,5
490 5 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
417 5 25,8
420 5 25
430 5 22,5
440 5 20
450 5 17,5
460 5 15
470 5 12,5
480 5 10
490 5 7,5
500 5 5
510 5 2,5
520 5 0

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 6 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
321 6 12,6
330 6 10,8
340 6 8,8
350 6 6,8
360 6 4,8
370 6 2,8
380 6 0,8
384 6 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
411 6 16,2
420 6 14,4
430 6 12,4
440 6 10,4
450 6 8,4
460 6 6,4
470 6 4,4
480 6 2,4
490 6 0,4
492 6 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
491 6 19,4
500 6 17,6
510 6 15,6
520 6 13,6
530 6 11,6
540 6 9,6
550 6 7,6
560 6 5,6
570 6 3,6
580 6 1,6
588 6 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
521 6 20,6
530 6 18,8
540 6 16,8
550 6 14,8
560 6 12,8
570 6 10,8
580 6 8,8
590 6 6,8
600 6 4,8
610 6 2,8
620 6 0,8
624 6 0

Szklane ściany przesuwne pomiar zakładki przy zastosowaniu 7 paneli szklanych

Szerokość panelu 64cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
385 7 10,5
390 7 9,7
400 7 8
410 7 6,3
420 7 4,7
430 7 3
440 7 1,3
448 7 0
Szerokość panelu 82cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
493 7 13,5
500 7 12,3
510 7 10,7
520 7 9
530 7 7,3
540 7 5,7
550 7 4
560 7 2,3
570 7 0,7
574 7 0
Szerokość panelu 98cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
589 7 16,2
590 7 16
600 7 14,3
610 7 12,7
620 7 11
630 7 9,3
640 7 7,7
650 7 6
660 7 4,3
670 7 2,7
680 7 1
686 7 0
Szerokość panelu 104cm
Szerokość całkowita S [cm] Ilość paneli Przybliżona zakładka na każdym panelu [cm]
625 7 17,2
630 7 16,3
640 7 14,7
650 7 13
660 7 11,3
670 7 9,7
680 7 8
690 7 6,3
700 7 4,7
710 7 3

Uwaga! Jeżeli w drzwiach zechcesz zastosować zamek boczny lub środkowy, w celu wyliczenia zakładki od wymiarów całkowitych należy odjąć 8,5cm.

Jeżeli stosujesz zamknięcie środkowe (gdzie dwa panele stykają się ze sobą na jednej szynie), wymagane jest co najmniej 5,5 cm nakładki.

Jeżeli chcesz zastosować zabieraki (układ otwierania wielu paneli jedną klamką), pamiętaj, aby panele zachodziły na siebie na min. 3,5cm.
