Szklane ściany przesuwne bezramowe Miros Pomiar i Dane Techniczne

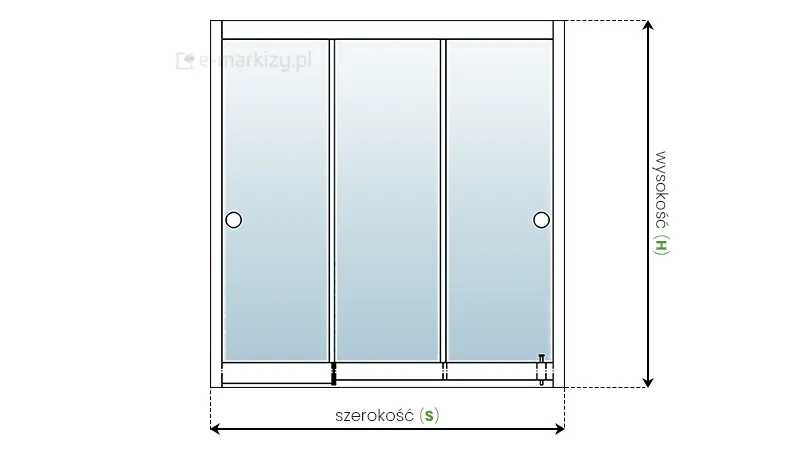

Szklane ściany przesuwne bezramowe Miros Pomiar oznaczony na schemacie drzwi. Pomiar szerokości ukazano w dolnej części schematu oznaczając go dwukierunkową strzałką pomiędzy zewnętrznymi skrajami profili bocznych z umieszczonym nad nią napisem "szerokość (s)". Pomiar wysokości umieszczono po prawej stronie schematu, od krawędzi górnego profilu do krawędzi prowadnicy z torami dwukierunkową strzałką z umieszczonym obok niej napisem "wysokość (H)".

Szklane ściany przesuwne bezramowe Miros Pomiar

Szerokość S – od 100 do 980 cm

Wysokość H – od 100 do 270 cm

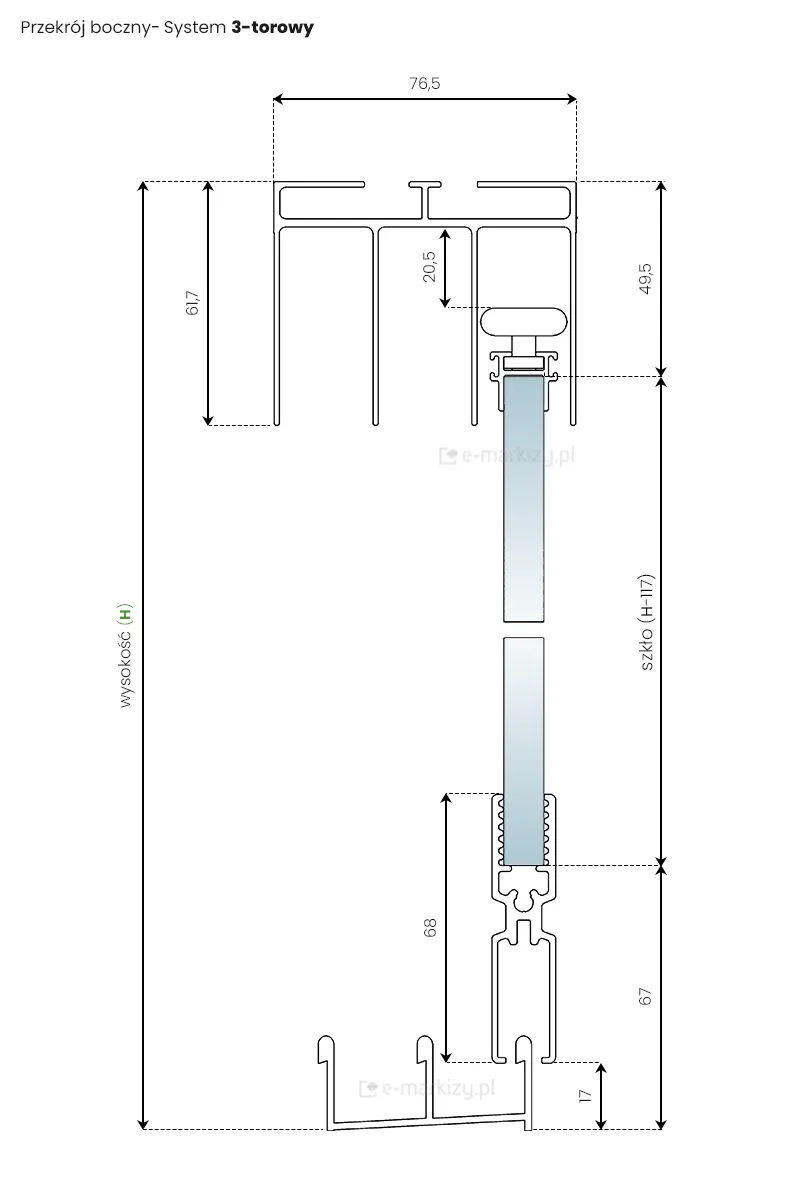

Rysunek techniczny przedstawiający przekrój boczny systemu 3-torowego produktu szklane ściany przesuwne Miros. Schemat ukazuje konstrukcję montażową z profilami aluminiowymi, gdzie górna szyna prowadząca posiada szerokość 76,5 mm oraz ramiona o wysokości 61,7 mm. Dolna szyna jezdna wyposażona jest w trzy tory o wysokości 17 mm każdy. Między profilami osadzona jest tafla szkła, której dolna krawędź znajduje się w profilu o wysokości 68 mm, a górna jest stabilizowana przez element prowadzący z zachowaniem 20,5 mm wolnej przestrzeni wewnątrz górnej szyny. Na rysunku widoczne są precyzyjne parametry: głębokość osadzenia panelu w górnej prowadnicy wynosi 49,5 mm, natomiast odległość od dolnej podstawy do dolnej krawędzi szkła to 67 mm. Całość zawiera wzór obliczeniowy dla wysokości tafli szklanej, zdefiniowany jako wysokość całkowita otworu (H) pomniejszona o 117 mm, co jest kluczowe dla poprawnego dopasowania systemu w wariancie trójtorowym.
Przekrój boczny – system na prowadnicach 3-torowych
Rysunek techniczny przedstawiający przekrój boczny systemu 5-torowego dla produktu szklane ściany przesuwne Miros. Schemat ilustruje kompletną strukturę montażową, obejmującą górną szynę prowadzącą o całkowitej szerokości 126,3 mm i wysokości ramion 61,7 mm oraz dolną szynę jezdną z pięcioma torami o wysokości 17 mm. Pomiędzy profilami widoczny jest przekrój pojedynczego panelu szklanego osadzonego w dolnym profilu o wysokości 68 mm i zwieńczonego górnym elementem prowadzącym. Dokumentacja zawiera szczegółowe parametry wymiarowe, wskazując głębokość osadzenia szkła w górnej prowadnicy na 49,5 mm (z wolną przestrzenią 20,5 mm nad panelem) oraz dolny prześwit wynoszący 67 mm od podstawy do krawędzi szkła. Całość uzupełnia informacja o sposobie obliczania wysokości tafli szklanej określonej jako wysokość całkowita pomniejszona o 117 mm, co pozwala na precyzyjne dopasowanie komponentów w wielotorowej zabudowie tarasowej.
Przekrój boczny – system na prowadnicach 5-torowych

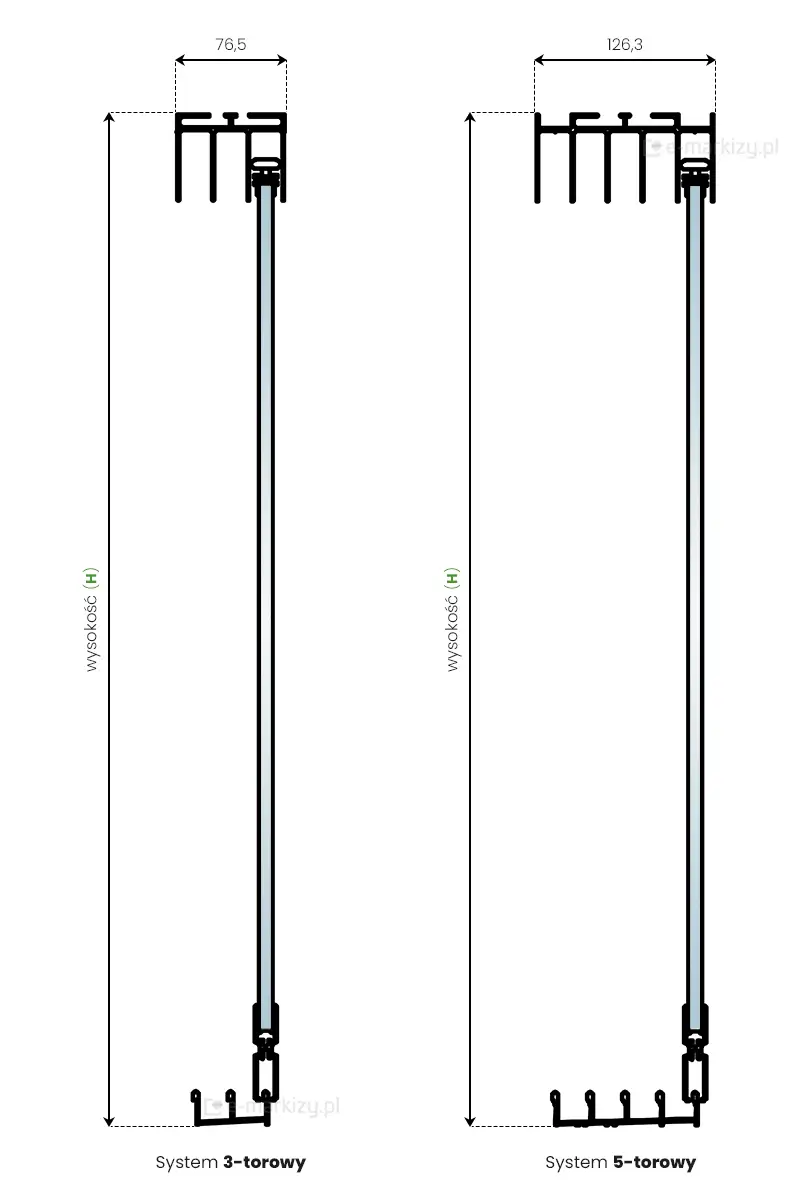

Rysunek techniczny przedstawiający porównanie dwóch wariantów konstrukcyjnych produktu szklane ściany przesuwne Miros: systemu 3-torowego oraz systemu 5-torowego. Oba schematy ukazują pełny przekrój pionowy zabudowy, od górnej szyny prowadzącej, przez tafle szkła osadzone w dolnych profilach, aż po dolną szynę jezdną. Wersja 3-torowa po lewej stronie charakteryzuje się górną prowadnicą o szerokości 76,5 mm, natomiast wersja 5-torowa po prawej stronie posiada szerszą prowadnicę o wymiarze 126,3 mm. Na obu rysunkach zaznaczono wysokość całkowitą systemu opisaną jako wysokość (H), mierzona od podstawy dolnej szyny do górnej krawędzi profilu sufitowego. Konstrukcja dolnych szyn odpowiada liczbie torów, prezentując odpowiednio trzy lub pięć punktów podparcia dla wózków jezdnych, co obrazuje skalowalność systemu i możliwość dopasowania głębokości zabudowy do indywidualnych potrzeb montażowych.

Zestawienie systemu drzwi na 3 torach i na 5 torach

• System 3-torowy z prowadnicą górną o szerokości 76,5 mm

• System 5-torowy z prowadnicą górną o szerokości 126,3 mm

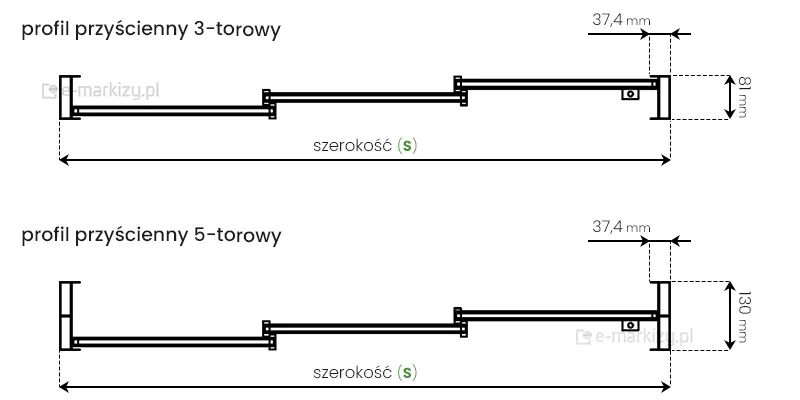

Rysunek techniczny przedstawiający rzut górny dwóch wariantów konfiguracji dla produktu szklane ściany przesuwne Miros: 3-torowego oraz 5-torowego. Schemat obrazuje schodkowe rozmieszczenie tafli szkła w profilach bocznych, określając całkowitą szerokość zabudowy jako szerokość (S). Dla wariantu 3-torowego głębokość profilu przyściennego wynosi 81 mm, natomiast dla wariantu 5-torowego wymiar ten zwiększa się do 130 mm. W obu przypadkach wskazano precyzyjny wymiar elementu domykającego profil przyścienny, który wynosi 37,4 mm. Grafika w sposób czytelny pokazuje różnicę w głębokości montażowej systemu w zależności od liczby zastosowanych torów jezdnych, co jest kluczowe dla poprawnego zaplanowania przestrzeni na tarasie lub balkonie.

Wymiary w zależności od ilości torów

• System 3-torowy z profilem ściennym 81×37,4 mm

• System 5-torowy z profilem ściennym 130×37,4 mm

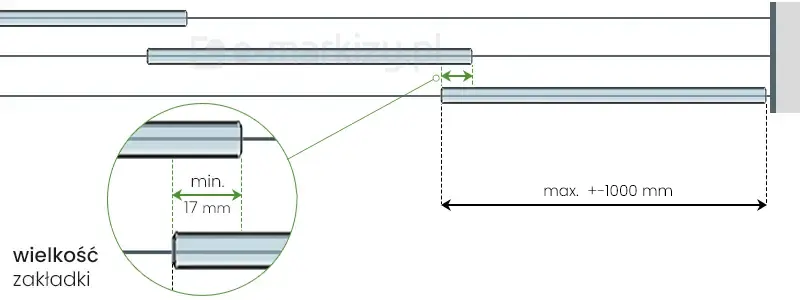

Schemat techniczny w widoku z góry przedstawiający zasady nakładania się paneli w produkcie szklane ściany przesuwne Miros. Rysunek ilustruje trzy równoległe tory, na których umieszczone są tafle szkła, wskazując na optymalny sposób ich zachodzenia na siebie w celu zapewnienia szczelności zabudowy. W powiększonym detalu kołowym zaznaczono, że minimalna wielkość zakładki między krawędziami sąsiadujących paneli wynosi 17 mm. Na schemacie określono również maksymalną szerokość pojedynczego skrzydła szklanego, która wynosi +/- 1000 mm. Wizualizacja precyzyjnie pokazuje relację przestrzenną między profilami na sąsiednich torach, co jest kluczowe dla zachowania izolacji termicznej i akustycznej systemu przesuwnego.

Wielkość zakładki

• Mijające się panele szklane muszą mieć minimalną wielkość zakładki 17 mm

• Maksymalna szerokość panelu szklanego to około 1000 mm

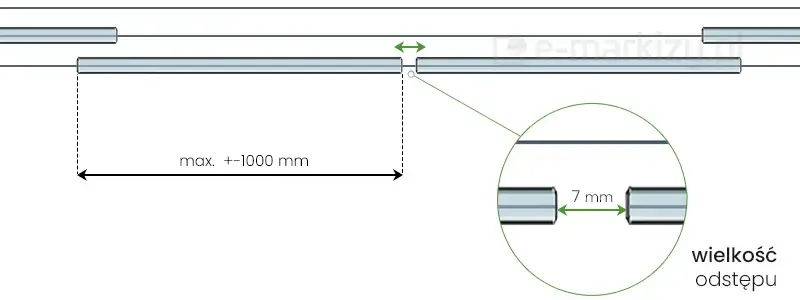

Schemat techniczny w widoku z góry przedstawiający sposób rozmieszczenia paneli dla produktu szklane ściany przesuwne Miros w konfiguracji zbieżnej. Rysunek ilustruje centralny punkt styku dwóch skrzydeł przesuwnych na jednym torze, gdzie zaznaczono precyzyjną szczelinę dylatacyjną. W powiększonym detalu kołowym wskazano, że wielkość odstępu między krawędziami tafli szkła wynosi dokładnie 7 mm. Na schemacie określono również maksymalną szerokość pojedynczego panelu szklanego, która wynosi +/- 1000 mm. Wizualizacja pokazuje osiowe wyrównanie szklanych elementów oraz ich relację względem pozostałych skrzydeł znajdujących się na równoległych torach prowadnicy, co pozwala na zachowanie symetrii i poprawne działanie mechanizmu domykania ścianki.

Odstęp między panelami

• Odstęp między centralnymi panelami szklanymi to 7 mm

• Maksymalna szerokość panelu szklanego to około 1000 mm

Ściany przesuwne bezramowe Miros – Elementy Systemu

Prowadnice Górne:

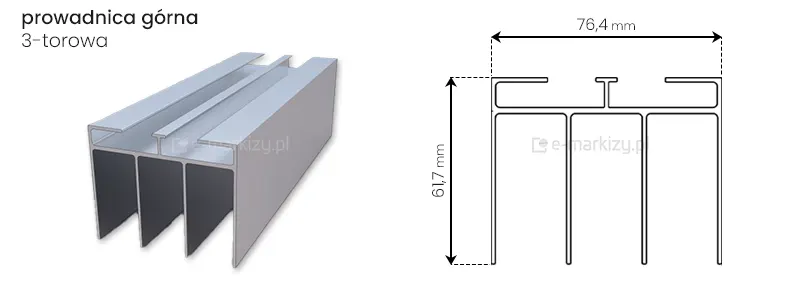

Wizualizacja oraz rysunek techniczny przekroju 3-torowej prowadnicy górnej stosowanej w produkcie szklane ściany przesuwne Miros. Po lewej stronie przedstawiono trójwymiarowy model profilu aluminiowego w kolorze srebrnym z widocznymi trzema głębokimi kanałami prowadzącymi dla tafli szkła. Po prawej stronie znajduje się precyzyjny schemat techniczny z naniesionym wymiarowaniem, z którego wynika, że całkowita szerokość zewnętrzna profilu wynosi 76,4 mm, a jego wysokość to 61,7 mm. Konstrukcja posiada charakterystyczny kształt litery T w górnej części środkowej przegrody oraz prostopadłe ścianki boczne, co zapewnia stabilne i bezpieczne prowadzenie skrzydeł przesuwnych w wariancie trójtorowym.
• Prowadnica górna 3-torowa (76,4×61,7mm) CP 1103

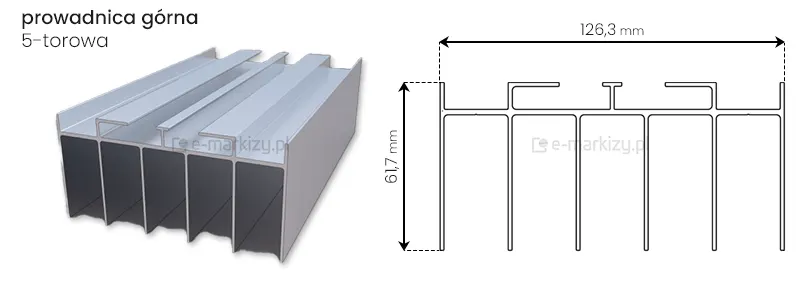

Wizualizacja oraz schemat techniczny 5-torowej prowadnicy górnej stosowanej w produkcie szklane ściany przesuwne Miros. Po lewej stronie znajduje się trójwymiarowy model profilu w kolorze srebrnym, ukazujący pięć głębokich kanałów prowadzących panele szklane. Po prawej stronie przedstawiono precyzyjny przekrój poprzeczny z naniesionymi wymiarami, z których wynika, że całkowita szerokość elementu wynosi 126,3 mm, a jego wysokość to 61,7 mm. Konstrukcja charakteryzuje się grubymi ściankami zewnętrznymi oraz systemem wewnętrznych przegród, które zapewniają stabilność i płynne prowadzenie górnych krawędzi tafli szklanych w wielotorowych systemach zabudowy tarasów.
• Prowadnica górna 5-torowa (126,3×61,7mm) CP 1105

Prowadnice Dolne:

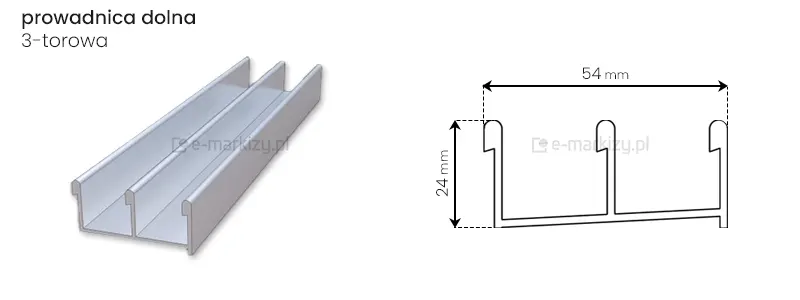

Wizualizacja oraz rysunek techniczny 3-torowej prowadnicy dolnej systemu szklane ściany przesuwne Miros. Zdjęcie składa się z dwóch części: po lewej stronie znajduje się model 3D profilu w kolorze srebrnym z trzema równoległymi szynami, natomiast po prawej stronie widnieje schematyczny przekrój poprzeczny z precyzyjnym wymiarowaniem. Całkowita szerokość zewnętrzna dolnego profilu wynosi 54 mm, a jego wysokość to 24 mm. Konstrukcja posiada niskie progi o zaokrąglonych krawędziach, które pełnią rolę torów jezdnych dla skrzydeł szklanych, zapewniając stabilność przy jednoczesnym zachowaniu estetycznego i funkcjonalnego wyglądu progu.
• Prowadnica dolna 3-torowa (54x24mm) P 122

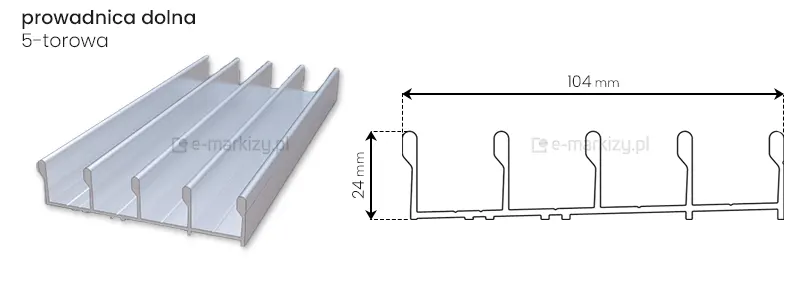

Wizualizacja oraz rysunek techniczny dolnej prowadnicy 5-torowej przeznaczonej do systemu szklane ściany przesuwne Miros. Zdjęcie składa się z dwóch części: po lewej stronie znajduje się trójwymiarowy model szyny w kolorze srebrnym, pokazujący pięć równoległych torów o zaokrąglonych krawędziach, natomiast po prawej stronie widnieje precyzyjny schemat przekroju poprzecznego z wymiarowaniem. Całkowita szerokość zewnętrzna profilu wynosi 104 mm, a jego wysokość to 24 mm. Konstrukcja dolnej prowadnicy jest niska, co ułatwia swobodne przechodzenie i minimalizuje ryzyko potknięcia, a specyficzny kształt wypustek torowych zapewnia stabilne oparcie dla wózków jezdnych utrzymujących panele szklane.
• Prowadnica dolna 5-torowa (104x24mm) P 126

Profile przyścienne:

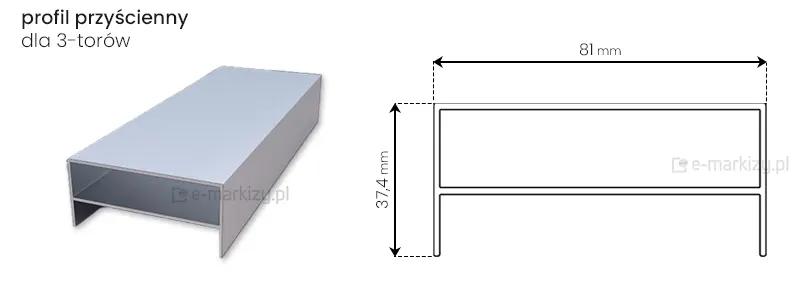

Wizualizacja oraz rysunek techniczny profilu przyściennego dedykowanego do systemu szklane ściany przesuwne Miros w wariancie dla 3 torów. Zdjęcie prezentuje po lewej stronie trójwymiarowy model aluminiowego profilu w kolorze srebrnym o prostopadłościennej, komorowej budowie, natomiast po prawej stronie znajduje się jego precyzyjny schemat poprzeczny z wymiarowaniem. Zgodnie z dokumentacją techniczną, całkowita szerokość elementu wynosi 81 mm, a jego wysokość to 37,4 mm. Konstrukcja profilu obejmuje zamkniętą komorę wewnętrzną oraz otwartą dolną część z dwiema pionowymi ściankami, co zapewnia sztywność elementu i pozwala na estetyczne wykończenie bocznej krawędzi zabudowy szklanej bezpośrednio przy ścianie budynku.
• Profil przyścienny 3-torowy (81×37,4mm) CP 1303

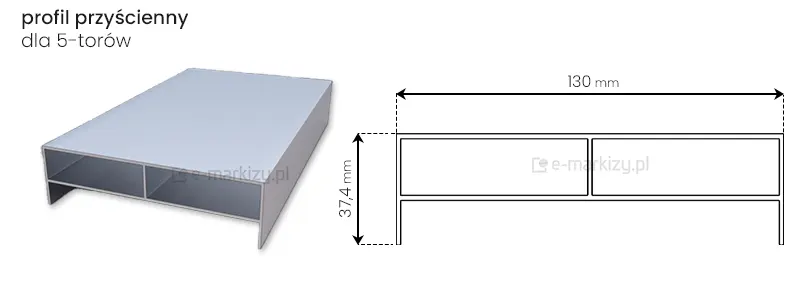

Wizualizacja oraz rysunek techniczny profilu przyściennego dedykowanego do systemu szklane ściany przesuwne Miros w wariancie dla 5-torów. Po lewej stronie znajduje się model 3D aluminiowego profilu w kolorze srebrnym o prostopadłościennej konstrukcji z dwiema wewnętrznymi komorami. Prawa część zdjęcia przedstawia precyzyjny schemat przekroju poprzecznego z naniesionym wymiarowaniem, wskazującym szerokość profilu wynoszącą 130 mm oraz jego wysokość równą 37,4 mm. Element ten posiada otwartą podstawę z dwiema pionowymi ściankami bocznymi, co umożliwia stabilne osadzenie i estetyczne wykończenie krawędzi bocznej systemu przesuwnego przy ścianie budynku.
• Profil przyścienny 5-torowy (130×37,4mm) CP 1305

Profile paneli szklanych:

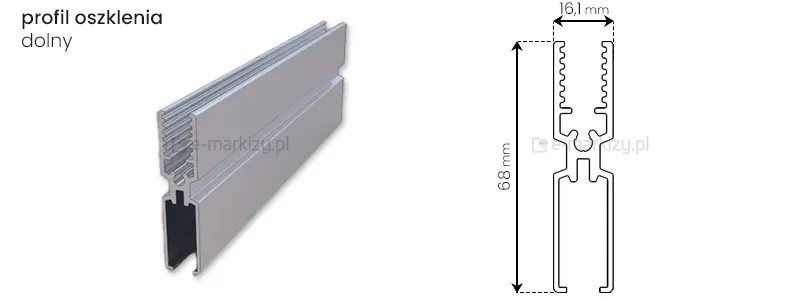

Grafika techniczna prezentująca dolny profil oszklenia wykorzystywany w systemie szklane ściany przesuwne Miros. Zdjęcie składa się z dwóch części: po lewej stronie znajduje się wizualizacja 3D aluminiowego profilu w kolorze srebrnym, a po prawej szczegółowy schemat z naniesionymi wymiarami. Górna sekcja profilu posiada charakterystyczne ząbkowanie wewnętrzne, które służy do stabilnego osadzenia tafli szkła, natomiast dolna część tworzy otwartą komorę przeznaczoną do montażu wózków jezdnych. Zgodnie z rysunkiem technicznym, całkowita wysokość elementu wynosi 68 mm, a jego szerokość w najszerszym punkcie górnej części to 16,1 mm. Przekrój ujawnia złożoną konstrukcję wewnętrzną z przewężeniem w środkowej części, co zapewnia optymalną sztywność i funkcjonalność całego panelu przesuwnego.
• Profil oszklenia dolny (16,1x68mm) CP 1211

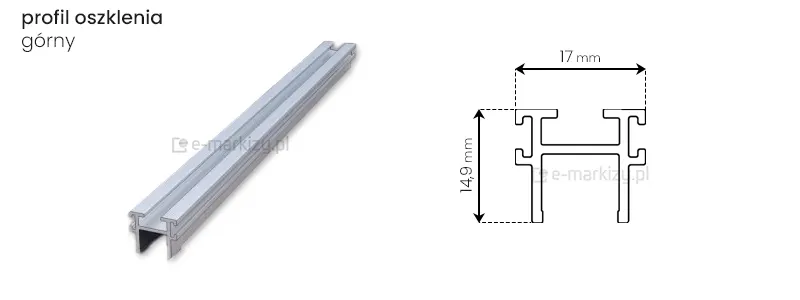

Schemat techniczny oraz wizualizacja górnego profilu aluminiowego stosowanego w systemie szklane ściany przesuwne Miros. Zdjęcie przedstawia dwa elementy: po lewej stronie znajduje się trójwymiarowy model szyny w kolorze srebrnym, pokazujący jej podłużny kształt i wgłębienie prowadzące, natomiast po prawej stronie widnieje dokładny rysunek przekroju poprzecznego w formie litery H z dodatkowymi wypustkami montażowymi. Na schemacie naniesiono precyzyjne wymiary techniczne elementu, gdzie całkowita szerokość zewnętrzna profilu wynosi 17 mm, a jego wysokość całkowita to 14,9 mm. Konstrukcja profilu charakteryzuje się symetryczną budową z wewnętrznymi komorami i zewnętrznymi krawędziami stabilizującymi, co jest kluczowe dla prawidłowego osadzenia i prowadzenia tafli szkła w górnej części systemu przesuwnego.
• Profil oszklenia górny (17×14,9mm) CP 1201

Pozostałe wyszczególnione elementy systemu szyb przesuwnych:

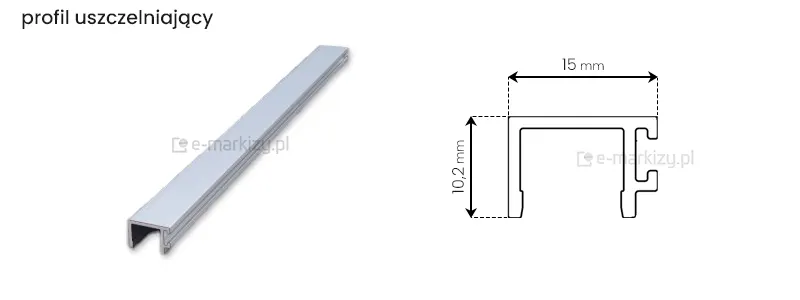

Wizualizacja oraz schemat techniczny profilu uszczelniającego stosowanego w systemie szklane ściany przesuwne Miros. Zdjęcie przedstawia po lewej stronie trójwymiarowy model aluminiowego elementu w kolorze srebrnym o kształcie litery U z dodatkową wypustką montażową na jednej ze ścianek. Po prawej stronie widnieje precyzyjny rysunek przekroju poprzecznego z naniesionym wymiarowaniem, wskazującym szerokość profilu wynoszącą 15 mm oraz jego wysokość równą 10,2 mm. Konstrukcja profilu została zaprojektowana w sposób umożliwiający wsunięcie go w profil boczny, gdzie wewnętrzne wypustki stabilizujące oraz boczna sekcja z zagłębieniami gwarantują szczelne i trwałe połączenie z pozostałymi elementami zabudowy.
• Profil uszczelniający (15×10,2mm) CP 1221

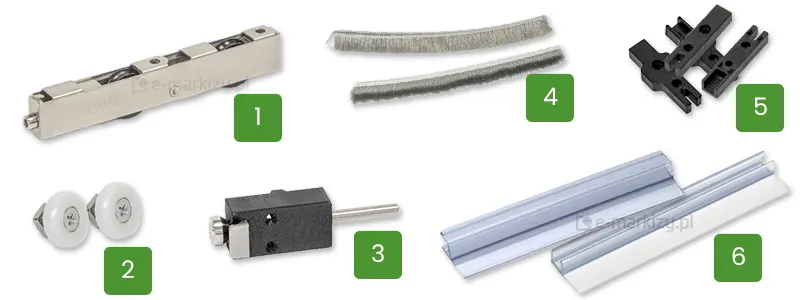

Zestawienie akcesoriów montażowych wchodzących w skład systemu szklane ściany przesuwne Miros, przedstawione w formie ponumerowanych elementów na białym tle. Punkt 1 prezentuje podłużny, metalowy wózek jezdny z widocznymi rolkami, który odpowiada za płynny ruch skrzydeł. Pod numerem 2 widoczne są dwie mniejsze, białe rolki prowadzące z centralną śrubą montażową. Punkt 3 ukazuje czarny, prostopadłościenny element blokujący tzw. stoper, z metalowym trzpieniem, natomiast numer 4 przedstawia dwa odcinki szarych uszczelek szczotkowych chroniących przed wiatrem i kurzem. Pod numerem 5 znajdują się czarne, polimerowe elementy wykończeniowe i dystansowe o nieregularnym kształcie z otworami montażowymi przeznaczone do montażu na profilu jezdnym jako zaślepki. Ostatni punkt, oznaczony cyfrą 6, prezentuje przezroczyste uszczelki międzyszybowe o profilu litery h, wykonane z tworzywa sztucznego, które zapewniają szczelność i estetyczne połączenie pionowych krawędzi tafli szklanych.
1. Wózek dolny CP 2111 2. Rolki górne, CP 2101 3. Blokada paneli CP 2401 4. Uszczelki profili górnych E 112 5. Zaślepki CP 2201, CP 2202 6. Uszczelki międzyszybowe EB 1113, EB 1109

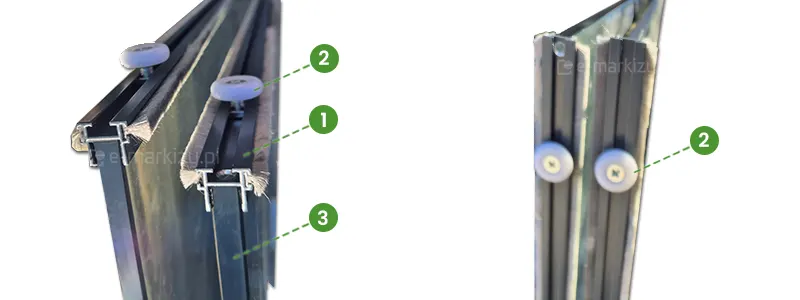

Zdjęcie prezentuje techniczne ujęcie górnej części systemu szklane ściany przesuwne Miros, skupiając się na detalach konstrukcyjnych profilu prowadzącego oraz stabilizującego. Fotografia została podzielona na dwie sekcje, na których zielone punkty od 1 do 3 wskazują kluczowe komponenty mechanizmu. Po lewej stronie widoczne jest zakończenie dwóch równoległych paneli, gdzie punkt 1 oznacza aluminiowy profil oszklenia górny, a punkt 2 wskazuje na białą rolkę prowadzącą zamontowaną w górnej szynie. Na zbliżeniu widoczna jest również uszczelka szczotkowa zapewniająca szczelność między profilami. Po prawej stronie punkt 3 wskazuje na krawędź bezpiecznej tafli szkła osadzonej stabilnie wewnątrz konstrukcji aluminiowej. Całość obrazuje precyzyjne spasowanie elementów, które gwarantują płynne przesuwanie skrzydeł oraz stabilizację pionową tafli szklanych w systemie bezramowym.

Przekrój poprzeczny górnej prowadnicy szyby przesuwnej

Panel szklany (3) jest wsunięty w profil górny aluminiowy drzwi (1)

W profilu górnym (1) osadzone są rolki prowadzące górne (2).

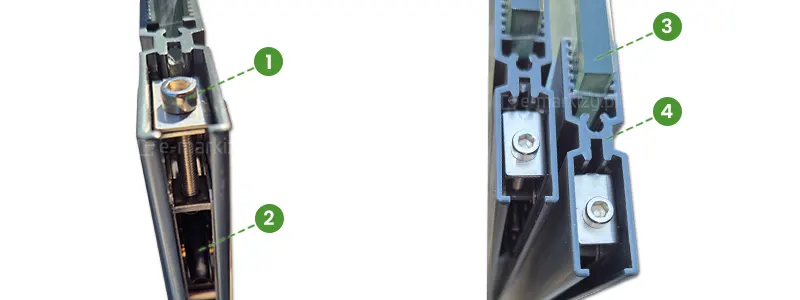

Zdjęcie prezentuje szczegółowy przekrój techniczny mechanizmu jezdnego stosowanego w systemie szklane ściany przesuwne Miros. Fotografia została podzielona na dwa ujęcia ukazujące konstrukcję profilu w kolorze antracytowym wraz z kluczowymi komponentami oznaczonymi zielonymi punktami od 1 do 4. Na ujęciu po lewej stronie widoczny jest pionowy przekrój pojedynczego profilu, w którym punkt 1 wskazuje na śrubę regulacyjną mechanizmu, a punkt 2 obrazuje umiejscowienie rolki jezdnej wewnątrz profilu. Prawe ujęcie pokazuje dwa równolegle ustawione profile, co demonstruje sposób nachodzenia na siebie skrzydeł systemu przesuwnego. Punkt 3 wskazuje na krawędź bezpiecznej tafli szkła osadzonej w profilu, natomiast punkt 4 podkreśla konstrukcję aluminiowego profilu utrzymującego szkło. Całość ukazuje precyzyjne dopasowanie elementów mechanicznych, uszczelek oraz profili aluminiowych, które zapewniają płynny ruch i stabilność szklanej zabudowy.

Przekrój poprzeczny dolnej prowadnicy szyby przesuwnej

Panel szklany (3) jest wsunięty w profil dolny aluminiowy drzwi (4)

W profilu dolnym (4) osadzone są rolki prowadzące (2). Śrubą (1) możemy wyregulować ich położenie (jest to szczególnie pomocne przy nierównych tarasach).

Uchwyty systemu szklanego

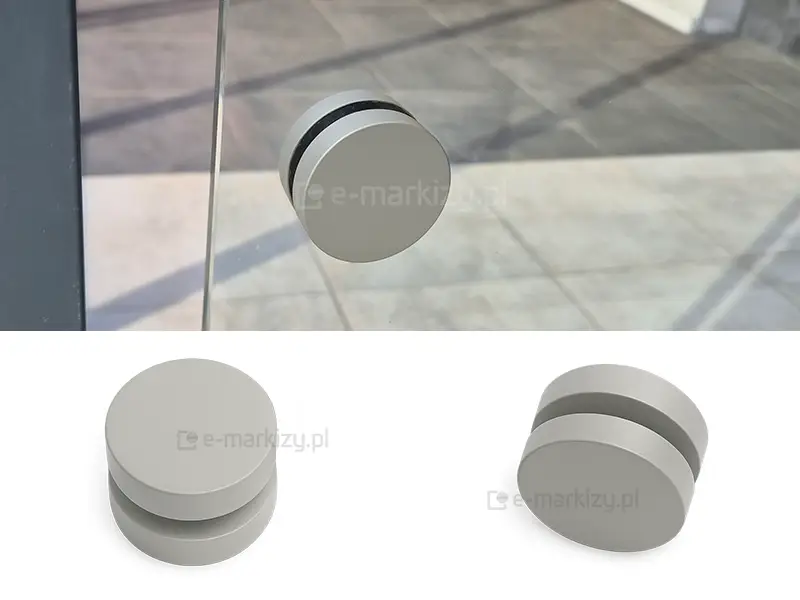

Obraz przedstawia metalowy, jasnoszary uchwyt do drzwi szklanych, ukazany w trzech perspektywach. Na górze uchwyt zamontowany jest na przezroczystych drzwiach z widocznym odbiciem podłogi z dużych, prostokątnych płytek. U dołu dwa zdjęcia katalogowe: po lewej uchwyt widziany z góry, po prawej pod kątem, ujawniającym detale szczeliny montażowej, która pozwala na nakręcenie uchwytu na otwór przygotowany w tafli szkła.
AH 5/C-0
Zdjęcie przedstawia czarny, matowy uchwyt mocowany do drzwi szklanych. Górna część obrazu ukazuje uchwyt zamontowany na pionowej tafli szkła w budynku z jasnoszarymi płytkami na podłodze. Dolna część zawiera dwa zdjęcia katalogowe uchwytu – jedno z widokiem z góry, drugie w perspektywie, ukazujące konstrukcję umożliwiającą osadzenie szkła pomiędzy dwoma elementami uchwytu.
AH 5/C-35

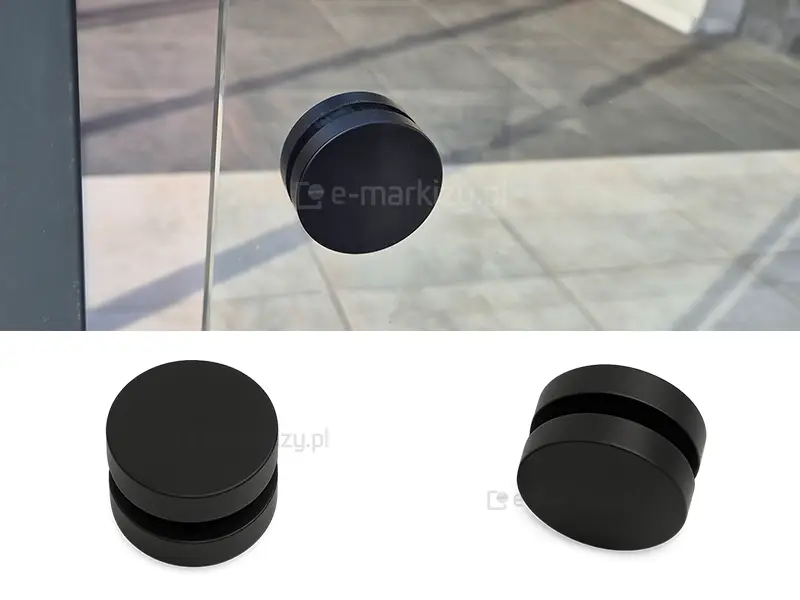

Estetyczne obustronne okrągłe uchwyty dostępne są w kolorach szarym i czarnym

Zamek wewnętrzny

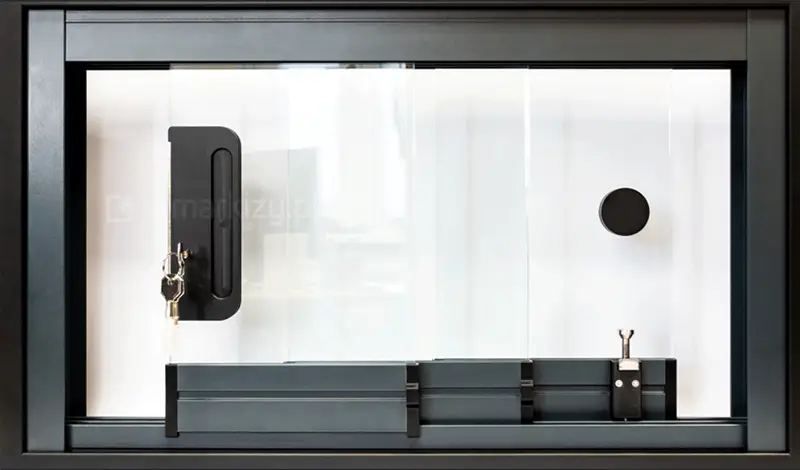

Zdjęcie przedstawia szklaną witrynę w metalowej ramie, wyposażoną w przesuwane szyby. Po lewej stronie znajduje się czarny uchwyt z wbudowanym zamkiem i dwoma włożonymi kluczami. Po prawej stronie szyby widoczny jest okrągły, czarny uchwyt bez zamka. U dołu znajduje się prowadnica z dwoma metalowymi zaczepami i blokadą po prawej stronie, służącą do zatrzymania ruchomej szyby.

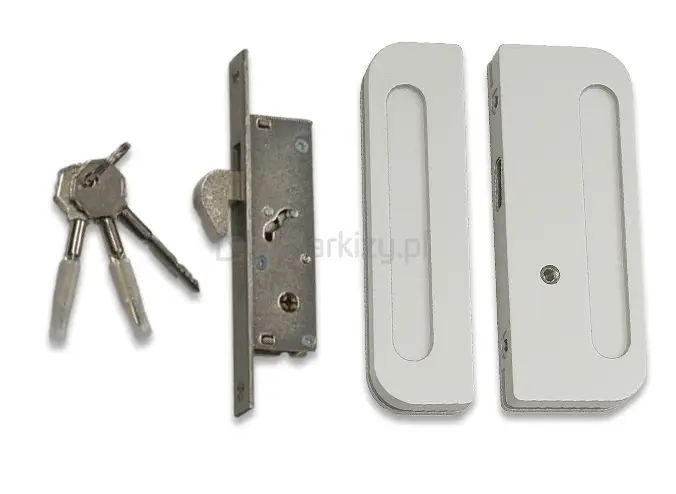

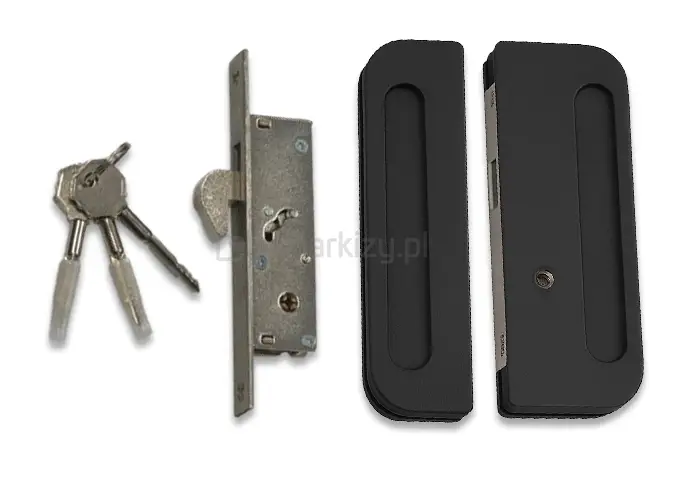

Zdjęcie prezentuje zestaw elementów składających się na zamek do drzwi szklanych stosowany w produkcie szklane ściany przesuwne Miros. Po lewej stronie widoczny jest pęk trzech metalowych kluczy zamocowanych na wspólnym kółku. W części centralnej znajduje się stalowa kaseta zamka hakowego z wysuniętym ryglem w kształcie haka oraz widocznym mechanizmem wewnętrznym. Po prawej stronie umieszczono dwie podłużne maskownice w kolorze szarym o zaokrąglonych krawędziach, które pełnią funkcję estetycznych uchwytów montowanych na powierzchni panelu szklanego. Każda z maskownic posiada frezowane wgłębienie ułatwiające chwyt, a jedna z nich wyposażona jest w otwór na wkładkę bębenkową, co umożliwia bezpieczne zamykanie zabudowy tarasowej.
CP 2502/C-0 + CP 2501/C-0 + E409A
Zdjęcie prezentuje zestaw akcesoriów zamka do drzwi przesuwnych w kolorze czarnym, dedykowany do produktu szklane ściany przesuwne Miros. Po lewej stronie widoczny jest komplet trzech metalowych kluczy na kółku. W środkowej części zdjęcia znajduje się stalowy mechanizm zamka z wysuniętym ryglem hakowym, przeznaczony do montażu wewnątrz profilu. Po prawej stronie umieszczono dwie matowe, czarne maskownice o podłużnym kształcie z zaokrąglonymi rogami, które pełnią rolę klamek i osłon mechanizmu. Każda maskownica posiada ergonomiczne zagłębienie na palce, a na jednej z nich znajduje się precyzyjny otwór na wkładkę bębenkową. Konstrukcja elementów jest przystosowana do stabilnego osadzenia na szkle, zapewniając estetyczne wykończenie i bezpieczeństwo całego systemu przesuwnego.
CP 2502/C-35 + CP 2501/C-35 + E409A

Dostępny jest w dwóch kolorach: szarym i czarnym.

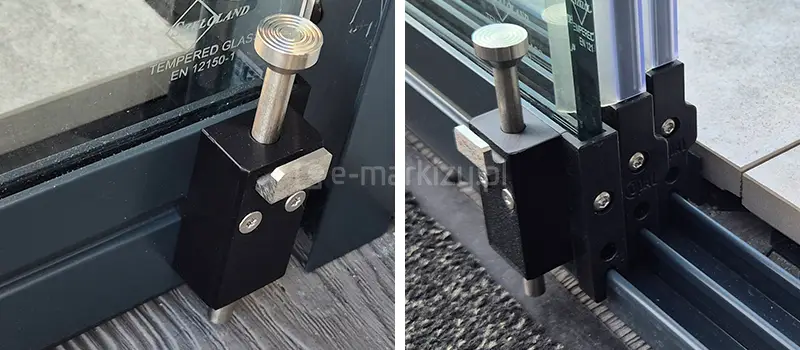

Dwa ujęcia stopera do zabezpieczenia szklanych ścian przeswunych Miros przed otwarciem. Po lewej stoper widoczny przy panelu szklanym, zamocowany do drewnianego podłoża. Po prawej trzy zsunięte tafle szkła, z zamocowanym na skrajnym panelu stoperem, który nie jest zamknięty.

Blokada panelu drzwiowego

Stopery drzwi umożliwiają zamknięcie i zablokowanie drzwi od wewnątrz, skutecznie zabezpieczając przed dostępem osób nieupoważnionych z zewnątrz. Stopery nie są montowane fabrycznie – ich instalacja oraz użycie są całkowicie opcjonalne.

CP 2401
